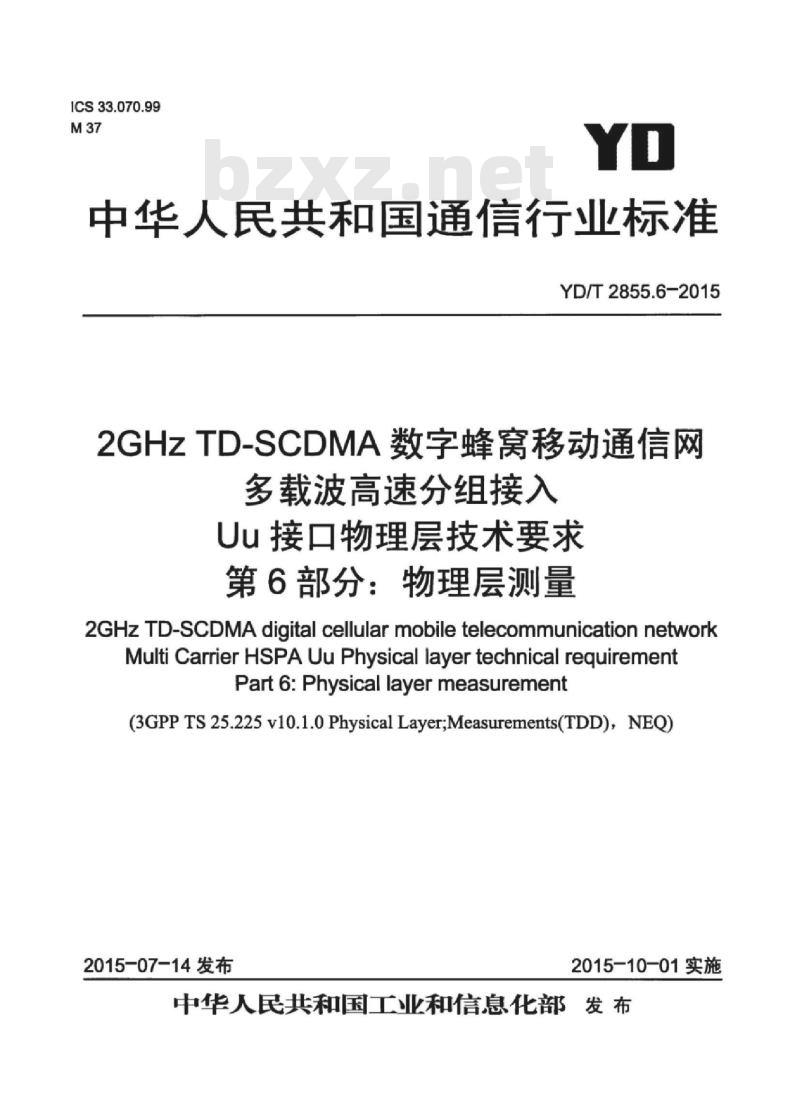

【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网多载波高速分组接 Uu 接口物理层技术要求 第6部分:物理层测量

ICS33.070.99
中华人民共和国通信行业标准
YD/T2855.6-2015
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入
Uu接口物理层技术要求
第6部分：物理层测量
2GHz TD-SCDMAdigital cellular mobile telecommunication networkMultiCarrierHSPAUuPhysical layertechnicalrequirementPart6:Physical layermeasurement(3GPPTS25.225v10.1.0Physical Layer;Measurements(TDD),NEQ)2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件·
3缩略语
4UE/UTRAN测量的控制.
4.1一般测量概念
4.2小区选择/重选择测量
4.3切换测量
4.4DCA测量?
4.5提前时间测量·
5UTRATDD测量能力
5.1UE测量能力..
5.2UTRAN测量能力
附录A（资料性附录）从TD-SCDMA监听GSM：计算结果：YD/T2855.6-2015
YD/T2855.6-2015

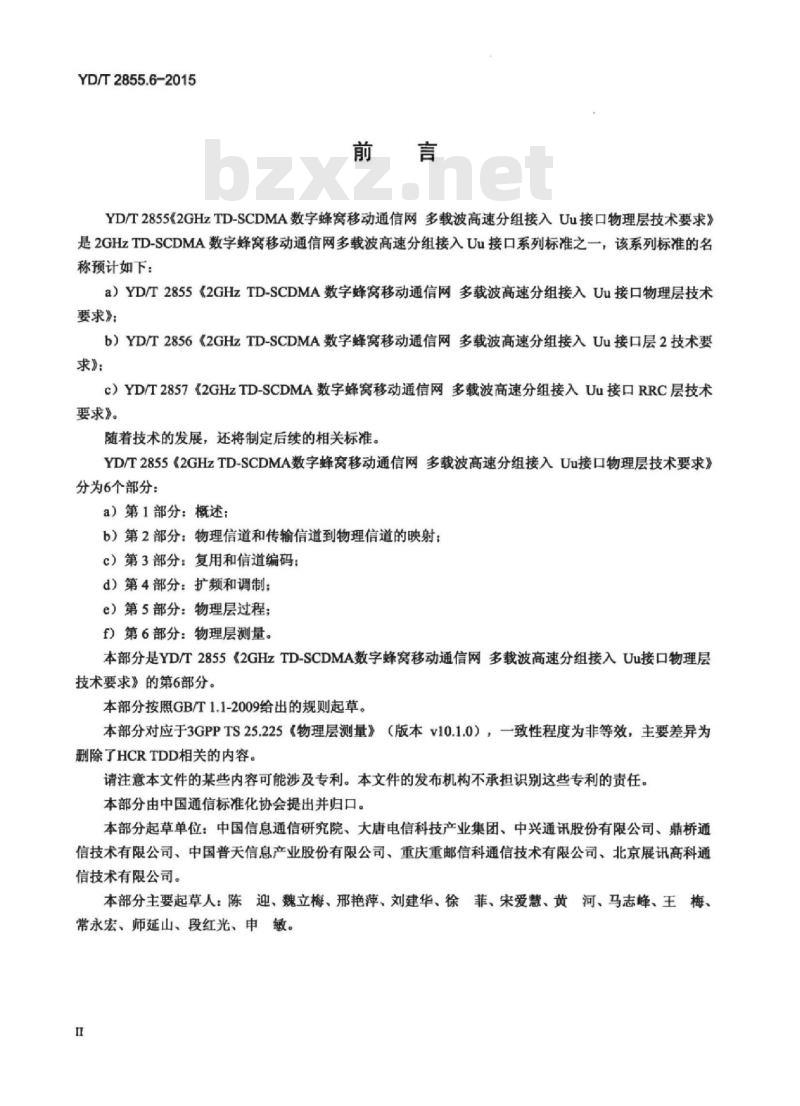

YD/T2855《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口系列标准之一，该系列标准的名称预计如下：
a）YD/T2855《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》：
b）YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求》：
c）YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》。
随着技术的发展，还将制定后续的相关标准。YD/T2855《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》分为6个部分：
a）第1部分：概述：
b）第2部分：物理信道和传输信道到物理信道的映射：c）第3部分：复用和信道编码：d）第4部分：扩频和调制：
e）第5部分：物理层过程：
f）第6部分：物理层测量。
本部分是YD/T2855《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》的第6部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分对应于3GPPTS25.225《物理层测量》（版本v10.1.0），一致性程度为非等效，主要差异为删除了HCRTDD相关的内容。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、大唐电信科技产业集团、中兴通讯股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司、重庆重邮信科通信技术有限公司、北京展讯高科通信技术有限公司。
本部分主要起草人：陈迎、魏立梅、邢艳萍、刘建华、徐菲、宋爱慧、黄河、马志峰、王梅、常永宏、师延山、段红光、申敏。TiiKAoNiKAca

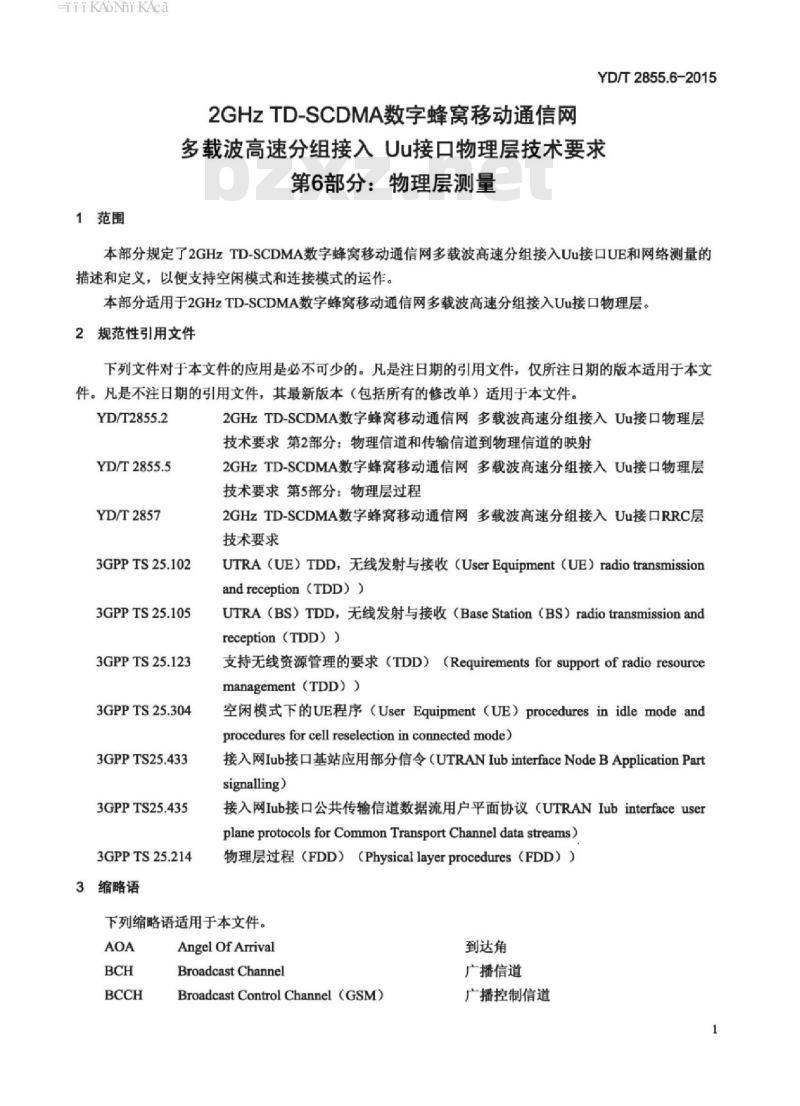

1范围
2GHZTD-SCDMA数字蜂窝移动通信网YD/T2855.6-2015
多载波高速分组接入Uu接口物理层技术要求第6部分：物理层测量
本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口UE和网络测量的描述和定义，以便支持空闲模式和连接模式的运作。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2855.2
YD/T2855.5
YD/T2857
3GPPTS25.102
3GPPTS25.105
3GPPTS25.123
3GPPTS25.304
3GPPTS25.433
3GPPTS25.435
3GPPTS25.214
3缩略语
2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第5部分：物理层过程
2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求
UTRA（UE）TDD，无线发射与接收（UserEquipment（UE）radiotransmissionandreception(TDD)）
UTRA（BS）TDD，无线发射与接收（BaseStation（BS）radiotransmissionandreception（TDD））
支持无线资源管理的要求（TDD）（Requirementsforsupportofradioresourcemanagement(TDD))
空闲模式下的UE程序（UserEquipment（UE）proceduresinidlemodeandprocedures for cell reselection in connected mode)接入网Iub接口基站应用部分信令（UTRANIubinterfaceNodeBApplicationPartsignalling)
接入网Iub接口公共传输信道数据流用户平面协议（UTRANIubinterfaceuserplane protocolsforCommon Transport Channel data streams)物理层过程（FDD）（Physicallayerprocedures（FDD））下列缩略语适用于本文件。
Angel OfArrival
Broadcast Channel
BroadcastControlChannel(GSM)到达角
广播信道
广播控制信道
HiiKANiKAca

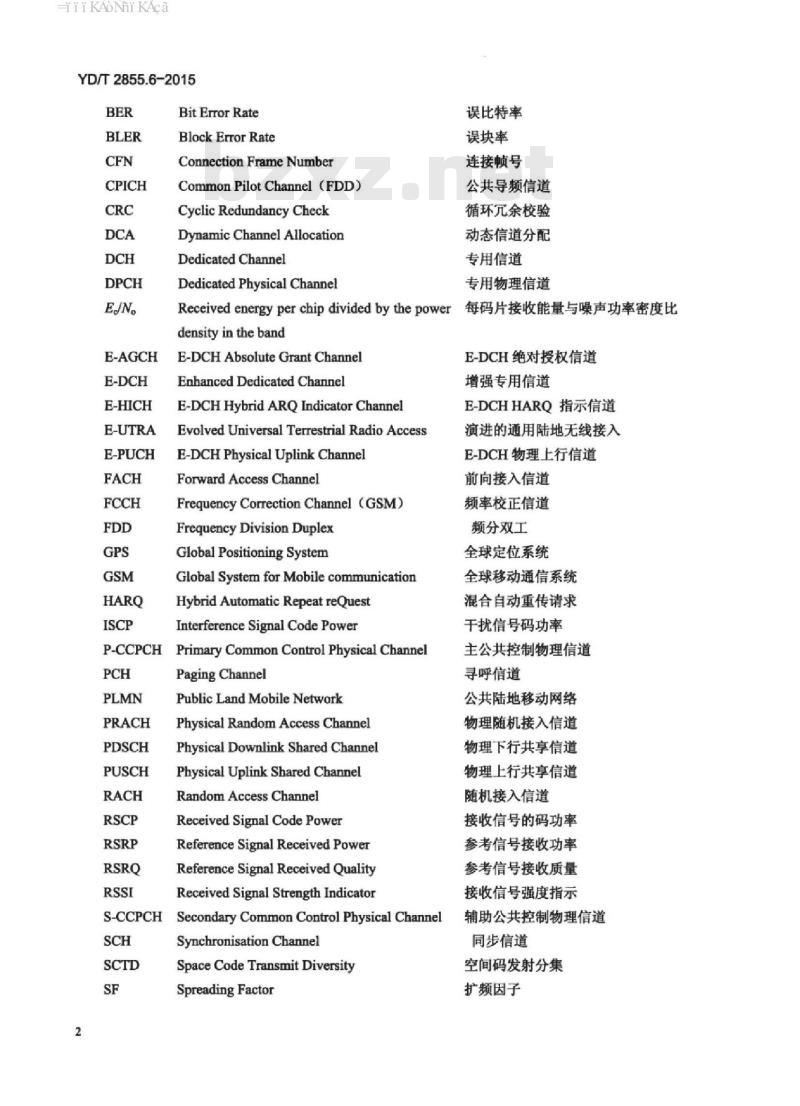

YD/T2855.6-2015
EJN。
E-AGCH
E-HICH
E-UTRA
E-PUCH
BitError Rate
Block Error Rate
Connection Frame Number
Common Pilot Channel (FDD)
Cyclic Redundancy Check
Dynamic Channel Allocation
Dedicated Channel
Dedicated Physical Channel
Received energy per chip divided by the powerdensity in the band
E-DCH Absolute Grant ChannelEnhanced Dedicated Channel
E-DCHHybrid ARQIndicator ChannelEvolved Universal Terrestrial Radio AccessE-DCH Physical Uplink ChannelForward Access Channel
Frequency Correction Channel (GSM)Frequency Division Duplex
Global Positioning System
Global System for Mobile communicationHybrid Automatic Repeat reQuestInterference Signal Code PowerPrimary Common Control Physical ChannelP-CCPCH
Paging Channel
Public Land Mobile NetworkWww.bzxZ.net
Physical Random Access ChannelPhysical Downlink Shared ChannelPhysical Uplink Shared ChannelRandom Access Channel
Received Signal Code Power
Reference Signal Received PowerReference Signal Received QualityReceived Signal Strength IndicatorSecondary Common Control Physical ChannelS-CCPCH
Synchronisation Channel
Space Code Transmit DiversitySpreading Factor
误比特率
误块率
连接顿号
公共导频信道
循环穴余校验
动态信道分配
专用信道
专用物理信道
每码片接收能量与噪声功率密度比E-DCH绝对授权信道
增强专用信道
E-DCHHARQ指示信道
演进的通用陆地无线接入
E-DCH物理上行信道
前向接入信道
频率校正信道
频分双工
全球定位系统
全球移动通信系统
混合自动重传请求
干扰信号码功率
主公共控制物理信道
寻呼信道
公共陆地移动网络
物理随机接入信道
物理下行共享信道
物理上行共享信道
随机接入信道
接收信号的码功率
参考信号接收功率
参考信号接收质量
接收信号强度指示
辅助公共控制物理信道
同步信道
空间码发射分集
扩频因子
TiiKAoNiKAca
System Frame Number
Signal-to-Interference RatioTime Division Duplex
Time Division Multiple AccessTransport Channel
Transmission Time Interval
User Equipment
Universal Terrestrial Radio AccessUniversal Terrestrial RadioAccessNetwork4UE/UTRAN测量的控制
4.1一般测量概念
系统顿号
信千比
时分双工
时分多址接入
传输信道
传输时间间隔
用户设备
通用陆地无线接入
通用陆地无线接入网
YD/T2855.6-2015
本章简要描述了高层一般测量控制的概念，以方便理解高层如何初始化和控制物理层测量。物理层通过测量规范为UE和UTRAN提供了一个有测量能力的工具箱。这些测量可以根据测量类型的不同进行划分：频内、频间、系统间、业务量、质量和内部测量（见YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》）。在物理层的测量规范中，测量区分为UE中的测量（消息在YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》中描述）和UTRAN中的测量（消息在3GPPTS25.433和3GPPTS25.435中描述）。要初始化一个特殊的测量，UTRAN发送一个“测量控制消息”给UE，包含一个测量ID和类型、一条命令（设置、修改、释放）、测量目标和质量、报告数量、准则（周期/事件一触发）和模式（确认/非确认），具体见YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》。
当满足报告准则时，UE需要用一条“测量报告消息”对UTRAN进行答复，其中包含测量ID和结果。具体见YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》
在空闲模式下，测量控制消息用系统信息方式进行广播。YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》描述了频内报告事件、业务量报告事件和UE内部测量报告事件，这些事件定义了触发UE发送报告给UTRAN的事件。这样定义了一个工具箱，UTRAN可以从中选取需要的报告事件。4.2小区选择/重选择测量
任何时候选定了PLMN，UE应开始寻找一个合适的驻留小区，这称为“小区选择”。选定驻留小区后，UE依据小区重选择准则有规律地寻找一个更好的小区，这称为“小区重选择”。小区选择和重选择的过程在3GPPTS25.304中描述，而UE执行的测量则在本部分中说明。4.3切换测量
为准备切换，UE从UTRAN接收一个UE需要在空闲时隙中进行监听（见YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》中的“监听设置”）的小区列表（例如TDD、FDD或GSM）。3
HiiKAoiKAca
YD/T2855.6-2015
在测量过程开始时，UE需要利用同步信道和要测量的小区实现同步。如果监听的是一个TDD小区，这一步在YD/T2855.5《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第5部分：物理层过程》中的\小区搜索”下有描述：如果是一个FDD小区，则描述见3GPPTS25.214。对于TDD小区而言，经过这一过程之后，就可以知道P-CCPCH的midamble的准确时间，测量就可以进行了。依赖于UE的执行，如果可以获知要监听的小区时间信息，UE可以在P-CCPCH上直接测量而不需要预先进行SCH同步。
4.4DCA测量
DCA用于通过信道品质准则或业务参数优化资源分配。DCA测量由UTRAN配置。UE向UTRAN汇报测量报告。
在提供服务的TDD小区中，空闲模式下不做DCA测量。与初始接入连接上之后，UE立即开始测量BCH上通信时隙的ISCP。测量和处理在UTRAN分配一个上行信道给UE用作信令和测量报告时进行。在连接模式下，UE依照UTRAN的一条测量控制信息进行测量。4.5提前时间测量
为更新一个移动UE的提前时间，UTRAN应测量“接收时间偏差”，即接收到的UL发射（PRACH、DPCH、PUSCH）与理想的UL发射没有传播延迟时的时隙结构间的时间差异。这一测量报告给高层，在高层计算出提前时间数值并用信令通知UE。5UTRATDD测量能力I
本章定义报告给高层的物理层测量（也包括不通过空中接口报告的UE内部测量）。5.1UE测量能力
对UE测量的定义方式见下表。
列区域
适用于
测量定义的内容
根据YD/T2857（2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》陈述测量应该可能执行于何种RRC状态下。对RRC连接模式状态需要给出测量执行于频率内和/或频率间的信息。下列各项使用于表格中：
空闲=应该可能于空闲模式执行测量：URAPCH-应该可能于URAPCH模式执行测量：CELLPCH-应该可能于CELLPCH模式执行测量CELL_FACH=应该可能于CELL_FACH模式执行测量：CELL_DCH=应该可能于CELLDCH模式执行测量对所有RRC连接模式状态，如：URA_PCH，CELL_PCH，CELL_FACH和CELL_DCH：“某一RRC状态+频内”=应该可能在频率内小区于相应的RRC状态执行测量。“某一RRC状态+频间=应该可能在频率间小区于相应的RRC状态执行测量。“某一RRC状态+系统间”=应该可能在系统间小区于相应的RRC状态执行测量I为了方便使用者对照阅读及编写者维护后续版本，本部分的章条号与所对应的3GPP标准保持了一致。4
HiiKAoNiKAca
YD/T2855.6-2015
TDD指定在基本CCPCH（P-CCPCH）上的测量可以在P-CCPCH或任何其他信标信道上执行，见YD/T2855.2《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射》。对于信标信道而言，如果P-CCPCH上不应用空间码发射分集（SCTD），则接受功率测量应该基于midamblem（1）。如果P-CCPCH上应用SCTD，则接收功率测量应是midamblem（1）和m（2）的接收功率之和。
UTRAN在测量控制消息中指定要测量的时隙时应考虑UE能力。“适用于”这一行指示该测量是否适用于频间和/或频内以及更进一步对空闲和/或连接模式的测量。SIR测量的干扰部分依赖于接收机的实现，正常情况下与时隙ISCP测量不同。测量“时隙ISCP”仅仅是小区间干扰的测量。本节中使用的定义了UE测量参考点的术语“UE天线连接器”在3GPPTS25.102中有定义。UE测量的性能和报告需求在3GPPTS25.123中有定义。5.1.1P-CCPCHRSCP
适用于
接收信号码功率，本小区或相邻小区P-CCPCH的接收功率。参考点应是UE天线连接器。如果UE使用接收分集，则上报的P-CCPCHRSCP值不能低于任何一个单独的分集支路的值
URAPCH频内，URAPCH频间
CELLPCH频内，CELLPCH频间
CELLFACH频内，CELLFACH频间
CELLDCH频内，CELLDCH频间
5.1.2CPICHRSCP
适用于
接收信号码功率，在基本CPICH的一个码上测量的接收功率。RSCP的参考点应是UE天线连接器（这一测量用于TDD模式下处于一个TDD小区的UE对FDD小区进行监听）。
如果在基本CPICH上应用了发射分集，每根天线的接收码功率应分别测量并求和得到基本CPICH的总接收码功率，单位：W空闲
URA_PCH频间
CELLPCH频间
CELL_FACH频间
CELLDCH频间
TiiKAoiKAca
YD/T2855.6-2015
5.1.3时障ISCP
适用于
干扰信号码功率，在特定时隙内的训练序列上测量的接收信号中的干扰。ISCP的参考点应是UE天线连接器
CELLFACH频内
CELLDCH频内
5.1.4UTRA载波RSSI
适用于
在由接收机脉冲成型滤波器定义的带宽中的接收宽带功率，包括热噪声和接收机内产生的噪声，对TDD在一个特定的时隙中。测量的参考点应是UE天线连接器。如果UE使用接收分集，则上报的UTRA载波RSSI值不能低于任何一个单独的分集支路的值
CELLDCH频内
CELLDCH频间
5.1.5GSM载波RSSI
适用于
适用于
接收信号强度指示，相关信道带宽内的宽带接收功率。测量需要在GSMBCCH载波上进行。RSSI的参考点应是UE天线连接器空闲
URAPCH系统间
CELLPCH系统间
CELLFACH系统间
CELLDCH系统间
信干比，定义为：（RSCP/干扰）XSF。其中：
RSCP=接收信号码功率，特定DPCH或PDSCH的码的接收功率。干扰一同一时隙内接收信号中不能被接收器消除的干扰。SF=使用的扩频因子。
SIR的参考点应是UE天线连接器。UE使用接收分集，则上报的SIR值不能低于任何一个单独的分集支路的值CELL_FACH频内
CELLDCH频内
HiiKAoNiKAca
5.1.7CPICHEJN
适用于
YD/T2855.6-2015
每码片接收能量与噪声功率密度比。CPICHEJN。与CPICHRSCP/UTRACarrierRSSI相同。测量需要在基本CPICH上执行。CPICHEJ/N。的参考点应是UE天线连接器（这一测量用于TDD模式下处于一个TDD小区的UE对FDD小区进行监听）。
如果在基本CPICH上应用了发射分集，在计算E/N。之前，每根天线的每码片的能量（E.）应分别测量并求和得到基本CPICH的总的每码片的码片能量，单位为W（瓦）
URA_PCH频间
CELLPCH频间
CELLFACH频间
CELLDCH频间
5.1.8传输信道BLER
适用于
传输信道误块率估计（BLER）。BLER估计需要基于每个传输块的CRC评估进行计算
CELLDCH频内
5.1.9UE发射功率
适用于
特定时隙内的所有载波上的总的UE发射功率。UE发射功率的参考点应是UE天线连接器
CELLFACH频内，CELLDCH频内
YD/T2855.6-2015
5.1.10SFN-SFN观察时间差异
适用于
SFN-SFN观察时间差异是在UE上测量的两个小区（服务小区的和目标小区）顿接收时间的差异，表示时以码片为单位。分为两种类型。如果服务小区的和目标小区顿定时相同，则应用类型2。
SFN-SFN观察时间差异类型1和类型2的参考点应是UE天线连接器。类型1：
SFN-SFN观察时间差异OFF×12800+T，，单位码片，其中：Tm=TRxSFN一TRxSFNk，以码片为单位，范围[0，1，.12799]码片TRxSFNi=TDD服务小区i接收帧SFN的开始时间（定义为检测到的第一径的时间）。TRsSFNK=UE中TReSFNI时刻之前最近接收到的目标UTRA小区k的接收顿SFN的开始时间（定义为检测到的第一径的时间）。如果目标UTRA小区的这一顿正好在TRsSFN:时接收，则TRxSFNk=TRxSFNi（这导致Tm=0）。OFF=（SFNSFNa）mod256，单位为顿数，范围[O，1，，255]帧SFNi=UE上在TRxSFNi时刻来自TDD服务小区i的下行顿系统顿号。SFNK=UE上在TRxSFN时刻接收的目标UTRA小区k的下行顿系统顿号（对于FDDP-CCPCH顿）。
SFN-SFN观察时间差异类型1的参考点应是UE天线连接器。类型2：
SFN-SFN观察时间差异=TrxFrame_ellk一Trex_Frame_celli单位码片，其中：Trx_Frame_cell:TDD服务小区i的顿的边界的开始时间（定义为检测到的第一径的时间）。
Trx_Frame_cel ：与TDD服务小区i的时隙的开始时间最近的目标UTRA小区k的顿的边界的开始时间（定义为检测到的第一径的时间）。SFN-SFN观察时间差异类型2的参考点应是UE天线连接器类型1:CELLFACHintra
类型2：
URAPCH频内，URAPCH频间
CELLPCH频内，CELL_PCH频间
CELLFACH频内，CELLFACH频间
CELLDCH频内，CELLDCH频间
5.1.11SFN-CFN观察时间差异
适用于
SFN-CFN观察时间差异定义为：
T对于一个FDD邻小区（即，数值报告以码片为单位）OFF对于一个TDD邻小区（即，数值报告以顿为单位）其中：
Tm=TuETx一TRSFN*单位码片，范围[0，1，...，38399]码片。YD/T2855.6-2015
TuET=接顿号CFNTx的顿开始的时间，考患到UE在TDD服务小区的发射。TRxSFN=UE从邻小区接收到的系统顿号SFN的顿（对FDD邻小区：考虑P-CCPCH顿）的开始时间（定义为检测到的第一径的时间）。TRrSFN是TuET时刻前最近的时刻
OFF=（SFN-CFNrx）mod256，单位为帧数，范围[0，1，..，255]顿。CFNx=UE发射的连接帧号。
SFN=UE在TRSFN时刻接收到的邻小区顿（对FDD邻小区：P-CCPCH顿）的系统顿号。
SFN-CFN观察时间差异的参考点应是UE天线连接器CELLDCH频内，CELLDCH频间
5.1.12对GSM小区的观察时间差异定义
适用于
对GSM小区的观察时间差异报告为时间差异Tm（从TD-SCDMA监听GSM参见附录A），单位ms，其中
T-TRxGSM -TRSFNOi
TRaSFNor：TDD服务小区i接收顿SFN=0的开始时间（定义为检测到的第一径的时间）。
TRxGSMI：TRxSFNOi后最近接收到的所考虑的目标GSM频率k的GSMBCCH51-复顿的开始时间。如果下一个GSMBCCH51-复顿正好在TRxSFNoi接收，则TrxGSMkTRxSFNOi（这导致Tm=0）。GSMBCCH51-复顿的开始定义为GSMBCCH51-复顿的第一个TDMA-帧，即紧跟着IDLE-顿的TDMA-帧，的频率修正突发的第一个尾比特的开始时刻。
对GSM小区的观察时间差异的参考点应是UE天线连接器。报告的时间差异用UE真实测量计算。真实测量应该基于：TMeasGSM-j：最近接收到的频率j上的GSMSCH的第一个尾比特的开始时刻TMeasSFN.：接收到频率上的GSMSCH之前的TDD小区i的最后一顿的开始为计算报告的时间差异，长度总是假设为UTRA中10mS，GSM中（60/13）ms空闲、URAPCH系统间、CELLPCH系统间、CELLDCH系统间9
