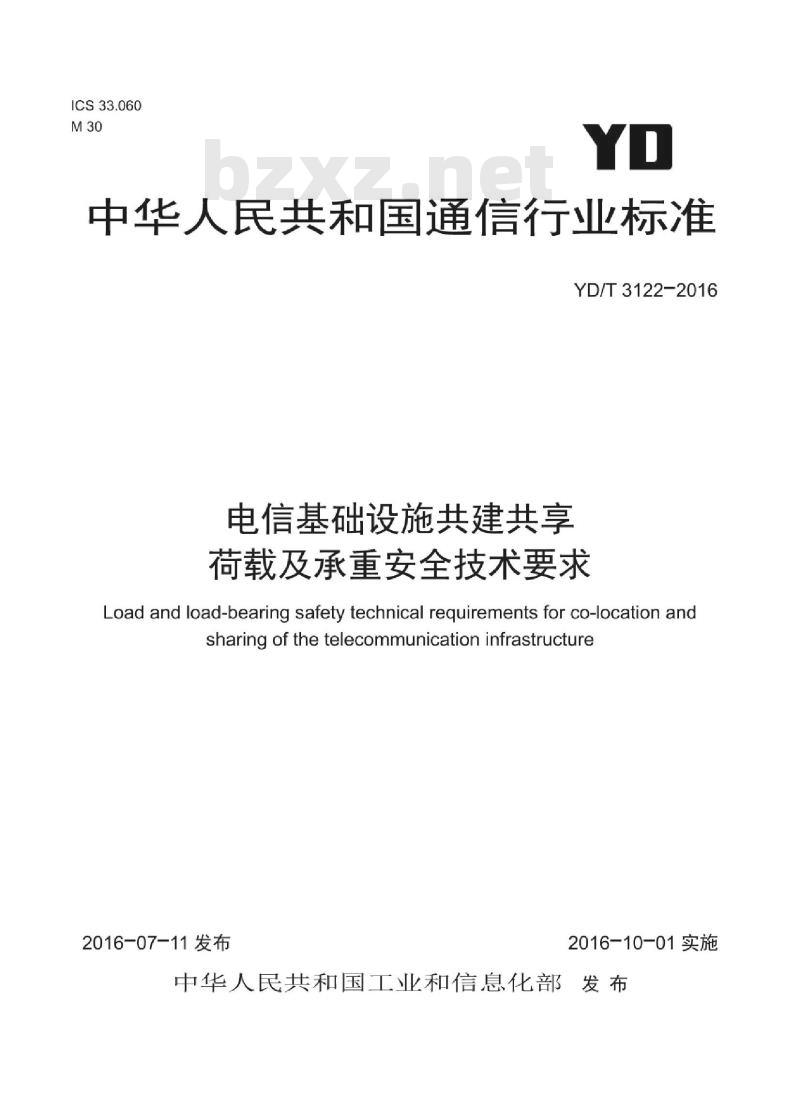

【YD通讯标准】 电信基础设施共建共享荷载及承重安全技术要求

ICS33.060
中华人民共和国通信行业标准
YD/T3122-2016
电信基础设施共建共享
荷载及承重安全技术要求
Load and load-bearing safety technical requirements for co-location andsharingofthetelecommunicationinfrastructure2016-07-11发布
2016-10-01实施
中华人民共和国工业和信息化部发布前

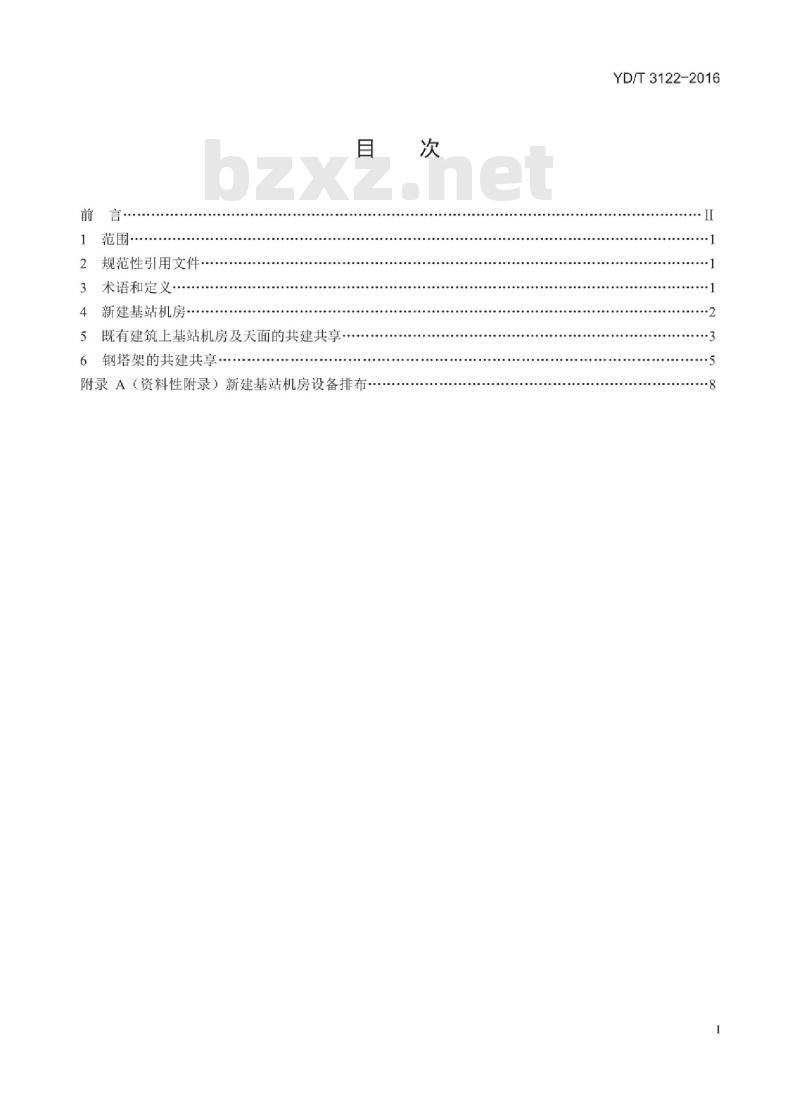

范围·
规范性引用文件
3术语和定义
4新建基站机房
5既有建筑上基站机房及天面的共建共享6钢塔架的共建共享·
附录A（资料性附录）新建基站机房设备排布次
YD/T3122-2016
YD/T3122-2016

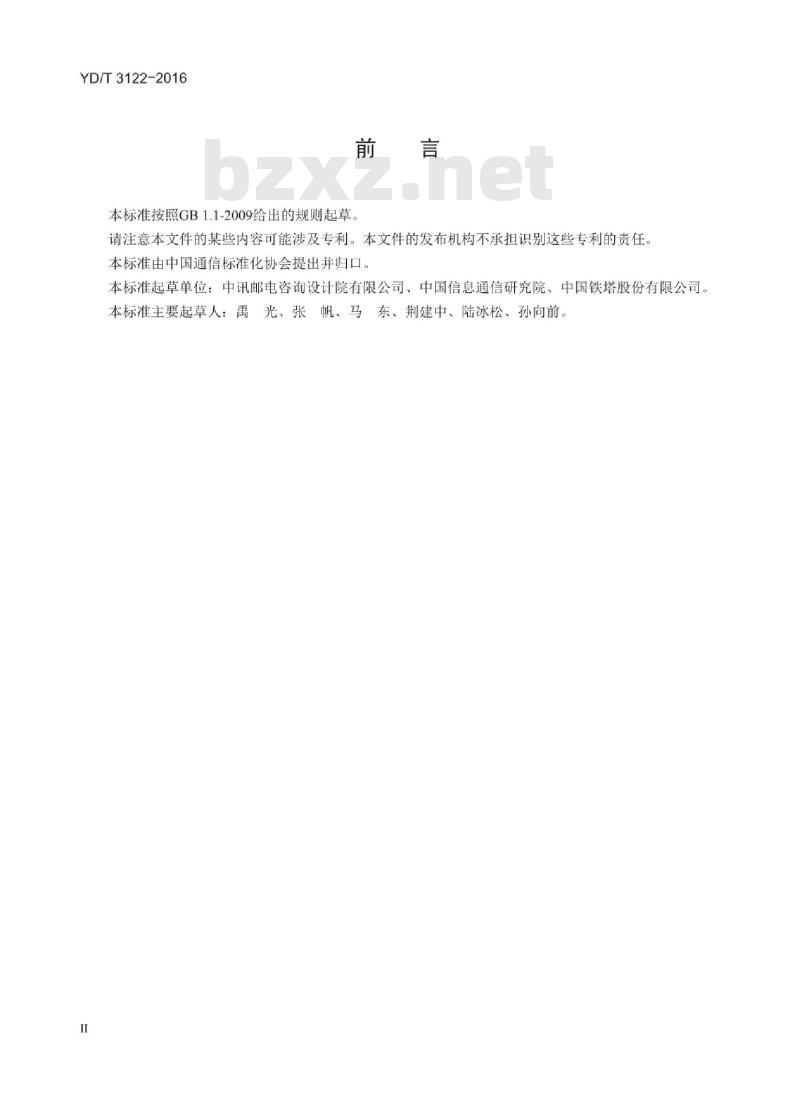

本标准按照GB1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中讯邮电咨询设计院有限公司、中国信息通信研究院、中国铁塔股份有限公司。本标准主要起草人：禹光、张帆、马东、荆建中、陆冰松、孙向前。I
HiiKAoNiKAca

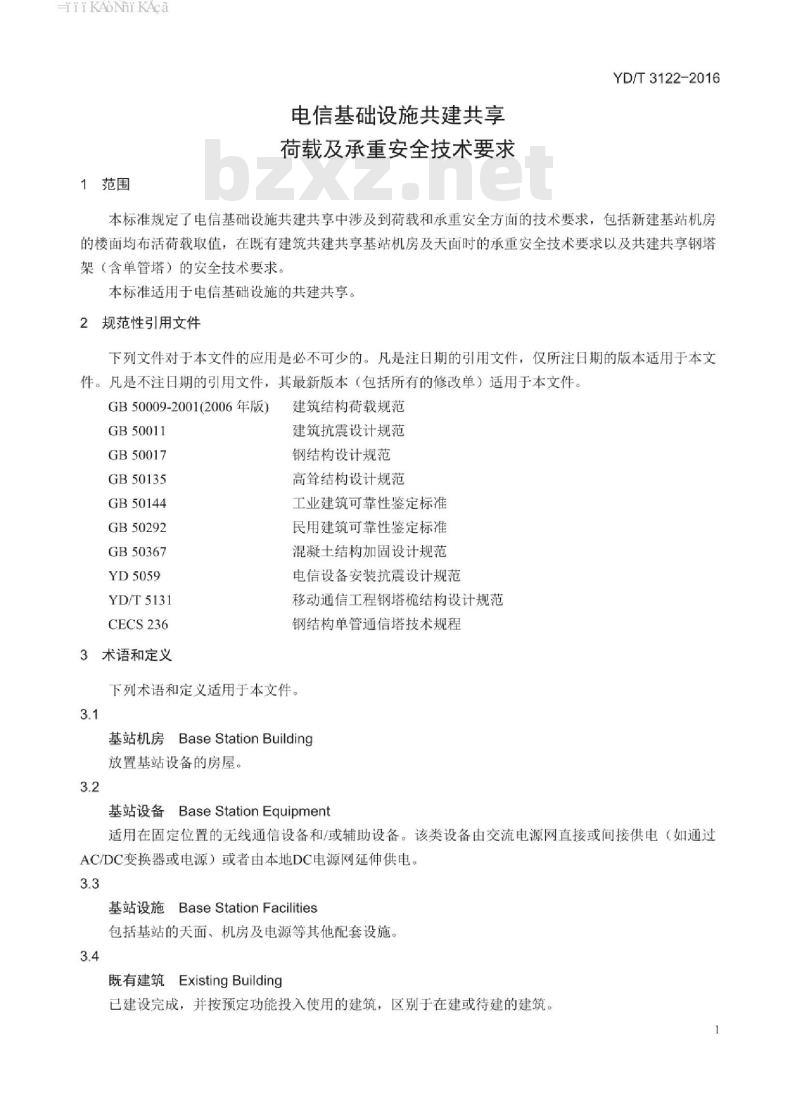

1范围
电信基础设施共建共享
荷载及承重安全技术要求
YD/T3122-2016
本标准规定了电信基础设施共建共享中涉及到荷载和承重安全方面的技术要求，包括新建基站机房的楼面均布活荷载取值，在既有建筑共建共享基站机房及天面时的承重安全技术要求以及共建共享钢塔架（含单管塔）的安全技术要求。本标准适用于电信基础设施的共建共享。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50009-2001(2006年版）
GB50011
GB50017
GB50135
GB50144
GB50292
GB50367
YD5059
YD/T5131
CECS236
3术语和定义
建筑结构荷载规范
建筑抗震设计规范
钢结构设计规范
高结构设计规范
工业建筑可靠性鉴定标准
民用建筑可靠性鉴定标准
混凝土结构加固设计规范
电信设备安装抗震设计规范
移动通信工程钢塔榄结构设计规范钢结构单管通信塔技术规程
下列术语和定义适用于本文件。3.1
基站机房BaseStationBuilding
放置基站设备的房屋。bzxz.net
基站设备BaseStationEquipment适用在固定位置的无线通信设备和/或辅助设备。该类设备由交流电源网直接或间接供电（如通过AC/DC变换器或电源）或者由本地DC电源网延伸供电。3.3
基站设施BaseStationFacilities包括基站的天面、机房及电源等其他配套设施。3.4
既有建筑ExistingBuilding
已建设完成，并按预定功能投入使用的建筑，区别于在建或待建的建筑。1
HiiKAoNiKAca
YD/T3122-2016

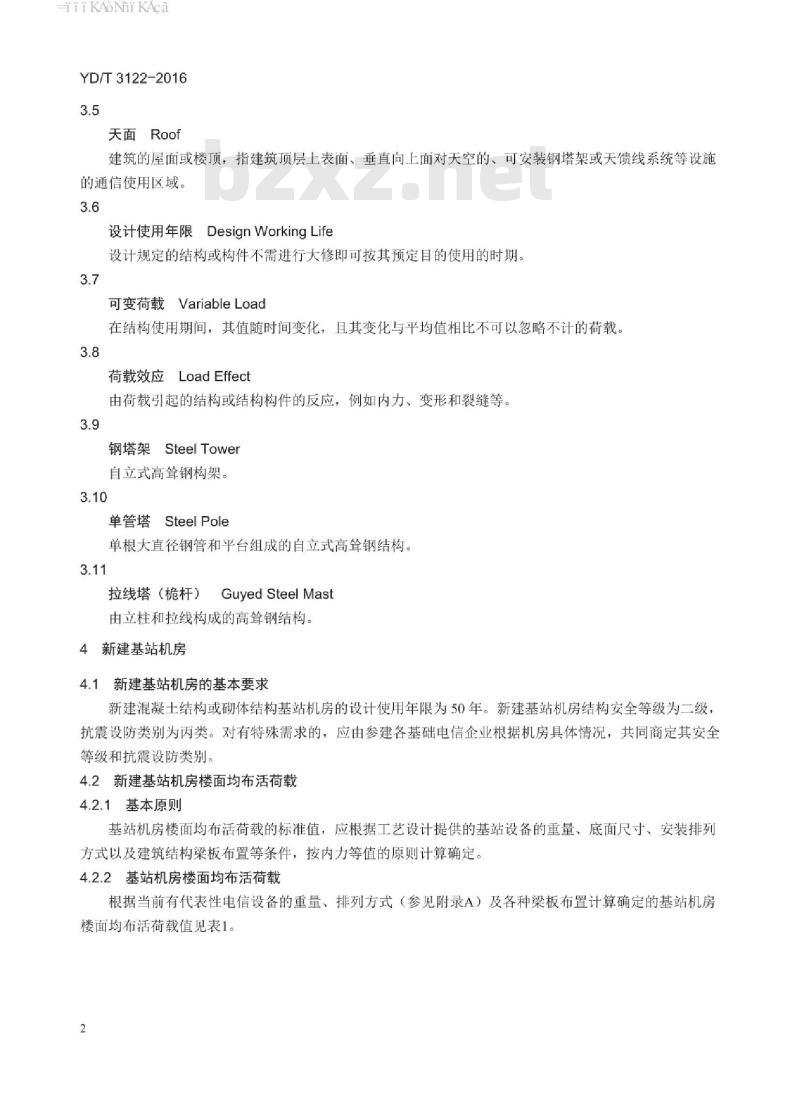

天面Roof
建筑的屋面或楼顶，指建筑顶层上表面、垂直向上面对天空的、可安装钢塔架或天馈线系统等设施的通信使用区域。
设计使用年限DesignWorkingLife设计规定的结构或构件不需进行大修即可按其预定目的使用的时期。3.7
可变荷载VariableLoad
在结构使用期间，其值随时间变化，且其变化与平均值相比不可以忽略不计的荷载。3.8
荷载效应LoadEffect
由荷载引起的结构或结构构件的反应，例如内力、变形和裂缝等。3.9
钢塔架SteelTower
自立式高耸钢构架。
单管塔SteelPole
单根大直径钢管和平台组成的自立式高钢结构。3.11
拉线塔（杆）
Guyed Steel Mast
由立柱和拉线构成的高算钢结构。4新建基站机房
4.1新建基站机房的基本要求
新建混凝土结构或砌体结构基站机房的设计使用年限为50年。新建基站机房结构安全等级为二级，抗震设防类别为内类。对有特殊需求的，应由参建各基础电信企业根据机房具体情况，共同商定其安全等级和抗震设防类别。
4.2新建基站机房楼面均布活荷载4.2.1基本原则
基站机房楼面均布活荷载的标准值，应根据工艺设计提供的基站设备的重量、底面尺寸、安装排列方式以及建筑结构梁板布置等条件，按内力等值的原则计算确定。4.2.2基站机房楼面均布活荷载
根据当前有代表性电信设备的重量、排列方式（参见附录A）及各种梁板布置计算确定的基站机房楼面均布活荷载值见表1。
HiiKAoNiKAca
序号」基站设备排列方式
主设备单列
2主设备两列或多列
表1通信基站机房楼面均布活荷载值标准值（kN/m2）
板、梁
板跨≥2.7m板跨≥3.9m板跨≥4.5m5.0
组合值系数ye
频遇值系数
YD/T3122-2016
准永久值系数
注1：表列荷载适用于板跨方向与电池、机架排列方向（荷载作用面长边）相垂直且电池组靠墙布置的按单向板配筋的现浇板及预制板等楼面结构，按双向板配筋的现浇板亦可参照使用。注2：表列荷载不包括隔墙、吊顶荷载5既有建筑上基站机房及天面的共建共享5.1既有建筑上共建共享基站机房5.1.1共建共享机房的基本要求
1）在既有建筑上共建共享基站机房时，应经技术鉴定或设计许可。在地震区共建共享基站机房还应满足GB50011的有关规定。
2）对既有建筑机房的技术鉴定应由具有相应鉴定资质的单位，根据建筑物的种类，按GB50144或GB50292进行可靠性鉴定。
3）在既有建筑上共建共享机房时，可通过优化及合理排布机房内基站设备或对既有建筑结构进行改造、加固的方式来满足机房承载能力及正常使用的要求。5.1.2共建共享机房的设备排列布置要求共建共享机房的设备排列应符合以下要求：1）基站设备的排列布置应满足机房工艺的要求；2）基站设备宜按分散、靠近结构边界的原则进行布置：3）基站设备不宜布置在结构悬挑部位；4）基站设备不宜布置在板跨中受力不利位置：5）在现浇板（单向板）上排列布置基站设备时，宜垂直于板的受力方向；6）在预制板上排列布置基站设备时，不宜直接沿板的受力方向；7）电池组宜选择沿楼层梁的受力方向、在梁正上方或靠近梁的位置排列布置，对于砌体结构的房屋宜选择在承重墙墙边布置；
8）电池组宜单层单排布置，不宜叠放9）基站设备挂墙设置时，应对承载墙体的强度、稳定性进行复核验算。5.1.3机房结构承载能力的基本要求在既有建筑上共建共享基站机房时，机房结构应根据既有建筑物的种类，满足GB50144或GB50292对结构安全性的要求。
5.1.4机房结构正常使用的基本要求在既有建筑上共建共享基站机房时，机房结构应根据既有建筑物的种类，满足GB50144或GB50292对结构使用性的要求。
5.1.5机房荷载效应确定方法
HiiKAoNiKAca
YD/T3122-2016
在既有建筑上共建共享基站机房时，楼面活荷载可不受新建机房楼面均布活荷载值（表1）的限制，可根据所采用的基站设备的重量、底面尺寸、排列方式，通过以下方法确定：1）可根据GB50009-2001(2006年版)附录B的方法来确定板、梁等结构构件的等效均布活荷载：2）可按照结构构件的实际受力模型，计算板、梁等结构构件的荷载效应。5.1.6机房结构承载力确定方法
既有建筑结构及构件的承载能力应按以下原则确定：1）当具备既有建筑的有效设计图纸资料，且经现场勘察不怀疑结构有严重的性能退化时，可根据既有建筑结构图纸资料的梁板布置和配筋情况验算、复核，确定机房结构的承载力：2）当既有建筑无有效设计图纸资料，或有资料但经现场勘察认为应重新进行现场检测时，应采用检测结果验算复核，确定机房结构的承载力。5.2既有建筑上共建共享基站天面5.2.1共建共享天面的基本要求
在既有建筑共建共享基站天面时，应经技术鉴定或设计复核。在地震区共建共享基站天面时，其安装固定措施尚应满足GB50011的有关规定对既有建筑天面的技术鉴定应由有相应鉴定资质的单位，根据建筑物的种类，按GB50144或GB50292进行可靠性鉴定。
5.2.2天面结构承载能力的基本要求在既有建筑上共建共享基站天面时，天面结构应根据既有建筑物的种类，满足GB50144或GB50292对结构安全性的要求。
5.2.3天面结构正常使用的基本要求在既有建筑上共建共享基站天面时，天面结构应根据既有建筑物的种类，满足GB50144或GB50292对结构使用性的要求。
5.2.4天面荷载效应确定方法
天面上的天线支撑结构施加在天面结构构件上的荷载，应根据天馈线的外型体型，尺寸，重量等参数，结合天馈线系统所处的自然环境（基本风压、高度、地面粗糙度类别等），以及其在结构或构件上的具体位置等情况依据相关结构规范、规定计算确定。5.2.5天面结构承载力确定方法
既有建筑的天面结构及构件的承载能力应按以下原则确定：1）当具备既有建筑的有效设计图纸资料，且经现场勘察不怀疑结构有严重的性能退化时，可根据既有建筑结构的图纸资料情况验算、复核，确定既有建筑天面结构的承载力：2）当既有建筑无有效设计图纸资料，或有资料但经现场勘察认为应重新进行现场检测时，应采用检测结果验算、复核，确定既有建筑天面结构的承载力。5.3既有建筑共建共享基站的改造与加固技术要求5.3.1结构改造技术要求
既有建筑共建共享基站的结构改造应符合以下要求4
HiiKAoi KAca
YD/T3122-2016
1）对于预制板楼盖结构，为使多块预制板共同作用，可采用在基站设备下设置型钢的方法进行改造。对于现浇板楼盖结构，为把局部荷载扩散到更大的范围，可通过在基站设备下设置扩散荷载用的型钢底座进行改造。
2）为减少楼板的荷载效应，可通过在基站设备下架空设置直接支承至承重墙或楼层梁的型钢等方式改变传力途径，将荷载不经楼板直接传递给承重墙或结构大梁。此时，尚需对承受传递荷载的次梁、主梁或承重墙进行承载力分析。
3）当设置共同作用或扩散荷载用的型钢时，应采取有效措施保证其协同工作及与原结构可靠连接4）当设置架空型钢改变传力途径时，应按GB50017的要求验算其强度、稳定性及变形，并且应保证架空型钢距楼面的距离大于其可能产生的挠度。5）当设置架空型钢支承在砖墙或楼层梁上时，应采取有效措施保证其与原结构可靠连接，对于砖墙尚应满足砌体结构局部受压的要求6）机房改造时，不应随意砌筑隔墙。5.3.2结构加固技术要求
既有建筑共建共享基站的结构加固应符合以下要求：1）当既有建筑结构构件不满足承载能力或正常使用要求，且具备结构加固施工许可条件时，应对结构构件进行加固处理，使其满足承载能力及正常使用的要求。2）结构加固前，应根据建筑物种类，按现GB50144或GB50292进行可靠性鉴定。3）结构加固应尽量降低对周边环境的扰动影响，4）结构加固设计应尽可能满足参建各基础电信企业对基站设备远期扩容的需求。5）混凝土结构的加固设计，应与实际施工方法紧密结合，采取有效措施保证与原结构连接可靠，形成整体共同工作，并应避免对相邻的结构构件造成不利的影响。6）混凝土结构加固的常用方法主要有增大截面法、外粘型钢加固法、粘贴纤维复合材加固法、粘贴钢板加固法等，应按照GB50367的规定执行。7）结构加固施工时不应在楼（屋）面板上任意堆载6钢塔架的共建共享
6.1钢塔架的共建
6.1.1钢塔架共建的基本原则
钢塔架共建应符合以下基本原则：1）共建钢塔架结构的设计使用年限为50年，结构安全等级为二级，抗震设防类别为丙类。对有特殊需求的，应由参建各基础电信企业根据钢塔架具体情况，共同商定其安全等级和抗震设防类别2）对新建的钢塔架应根据联合建设的要求，由具有钢塔架设计资质的设计单位依据参建各基础电信企业的天线工艺使用要求对钢塔架进行结构设计。设计单位应与参建各方充分沟通，确保设计能够满足各方的需求。
3）共建钢塔架设计时，应综合考虑参建各基础电信企业的使用需求，在满足网络性能和维护要求的前提下宜通过优化天馈线系统，减少平台设置层数与间距等方式，降低钢塔架建设高度。钢塔架高度不宜大于70m。
TiiKAoNiKAca
YD/T3122-2016
4）钢塔架共建时，参建各基础电信企业应优先选择挡风面积小、重量轻的天线，尽量减少安装天线的数量，减小钢塔架的负荷。
6.1.2共建钢塔架的结构设计
共建钢塔架的结构设计应符合以下要求：1）钢塔架的结构设计应依据GB50135、YD/T5131和CECS236的相关规定执行。2）共建钢塔架的塔型宜采用单管塔、角钢塔、四管塔或三管塔等自立式钢塔架，条件许可时也可采用拉线塔。钢塔架类型的选用应遵照满足使用功能、环境要求、安全性、经济性的顺序原则。3）共建钢塔架设计时，应充分考虑参建各基础电信企业各系统馈线的安装及维护要求，统筹安排，合理排布。既要减小馈线的空间挡风面积，又要保证各参建方馈线独立布放，互不影响。单管塔设计时，其内部空间应满足工艺使用要求并留有检修空间。4）共建钢塔架的平台及天线支架的设计应满足各天线的水平及垂直隔离度的要求，并应保证所有天线设备均处于避雷针的保护范围之内。5）共建钢塔架设计时，应充分考虑所有天馈线系统、塔身、平台及其他附属物的挡风面积。各天线系统的挡风面积应选取最不利方向按实际方向角度计算。6）共建钢塔架在以风为主的荷载标准组合及以地震作用为主的荷载标准组合下的水平位移要求，应由参建各基础电信企业的天线工艺设计单位根据具体基站情况提出，并以最高要求一方为设计控制标准，同时还应满足现行标准对相应塔型的结构使用最低变形限值的要求6.2钢塔架的共享
6.2.1钢塔架共享的基本原则
钢塔架的共享应符合以下原则：1）共享钢塔架应选用具有相应设计、加工资质的单位设计、生产的，竣工资料齐全完备的钢塔架。2）钢塔架的共享应征求拥有方同意，并保证其现有系统的使用和各项技术指标不受影响，同时考虑拥有方的后续规划要求，应综合考虑拥有方三年内的扩容需求。钢塔架上各系统天线应满足相应隔离度要求和电磁辐射环境的要求。
3）未经技术鉴定或设计许可，不得共享钢塔架。6.2.2钢塔架的结构安全复核、评估与加固改造共享钢塔架的结构安全复核、评估与加固改造应符合以下要求：1）共享钢塔架的安全复核应依据GB50135、YD/T5131和CECS236的相关规定执行。2）既有钢塔架共享时，天线挂设一般应遵循原钢塔架对天线挡风面积的设计规定。一般情况下可按相同标高的平台或天线支架处挡风面积等值原则来判定。钢塔架共享后所挂设天线总档风面积不应超过原钢塔架的设计规定。
3）共享钢塔架的天线挂设方案超过原设计对天线挡风面积的挂设规定时，应由具备相关资质的设计单位根据原设计图纸、钢塔架现状及共享后拟增挂的天线情况对钢塔架塔身及基础进行可靠性鉴定，确认能满足结构承载力安全及正常使用的要求后，方可共享钢塔架。4）既有钢塔架无有效的设计资料或资料不完整，但因基站位置重要而必须共享时，应委托专业的鉴定机构或组织对钢塔架结构进行全面的检测和可靠性鉴定，判定其是否具备共享的条件。5）共享钢塔架的安全复核宜选择钢塔架的原设计单位。TiiKAoNiKAca
YD/T3122-2016
6）既有钢塔架经复核、评估不能满足共享相关要求时，经各参建方共同协商，可按以下办法处理，实现有条件的共享：
a）经过适当的加固改造措施使既有钢塔架满足结构承载能力及正常使用的要求。改造加固的方法应满足国家相关标准的规定，并应具备施工可行性。b）在满足网络性能要求的前提下，将原有的单频天线换成双频天线或多频天线，或者同类型天线更换外型尺寸更小者。
YD/T3122-2016
附录A
（资料性附录）
新建基站机房设备排布
表1所列基站机房楼面均布活荷载值是按当前有代表性基站电信设备的重量、排列方式及各种板跨计算确定的。基站设备的排列布置方式如图A.1所示。承重墙或梁
承重墙或梁
蓄电池
基站设备/
承重墙或梁
蓄电池
蓄电池
基站设备/
基站设备/
承重墙或梁
图A.1主设备单列及双列（多列）示意表1基站机房楼面均布活荷载值计算依据的主要原则和工艺条件如下：蓄电池
1）蓄电池及基站设备的排列方向与板跨方向（板的受力方向）垂直，板的支座位置为承重墙或结构梁，板按单向板考虑；
2）两组500Ah/48V蓄电池，每组重量为1000kg，尺寸为2650mm（长）×600mm（宽）X600mm（高），单层双列布置（卧式蓄电池为双层单列）：3）基站设备每台重量为300kg，尺寸为600mm（长）×600mm（宽）：4）蓄电池靠墙（承重墙或结构梁）布置，蓄电池与基站设备间过道宽度≥600mm，基站设备间过道宽度≥800mm，基站设备与墙间过道宽度≥800mm；5）检修荷载取0.7kN/m2。
当机房设备实际排列方式与图A.1所示方式不同或蓄电池、基站设备的重量超过上述计算依据的重量时，表1所列机房楼面均布活荷载值将不再适用。此时可按本标准5.1.6的方法确定机房荷载效。
