YD/T 1312.11-2010
无线通信设备电磁兼容性要求和测量方法第11部分：固定宽带无线接入系统用户站及其辅助设备
Requirements and measurement methods of electromagneticcompatibility for radio communication equipmentPart11:Fixed broadband wireless access systemuser equipment and its ancillary eguipment2010-12-29 发布
2011-01-01实施
中华人民共和国工业和信息化部发布前　言·
1范围·
2规范性引用文件
3术语、定义和缩略语
4试验条件
通用条件
试验布置
4.3免测频段
收信机的窄带响应·
5性能评估方法
5.2可以建立连续通信连接的EUT不能建立连续通信连接的EUT
5.4评估辅助设备适用的方法
5.5EUT的分类
6性能判据
性能判据A（持续现象）
性能判据B（瞬态现象）
6.3性能判据C（间断现象）-
适用性
7.1驱扰测量
7.2抗扰度试验
8驱扰测量方法和限值·
8.1天线端口（传导杂散）
8.2机箱端口（辐射杂散）
辅助设备·
电信端口·
DC电源输入输出端口.
8.6AC电源输入/输出端口·
谐波电（AC电源输入端口）
8.8电压波动和闪烁（AC电源输入端口）：8.9瞬态传导骚扰（DC电源输入、输出端口）9抗扰度试验方法和等级·
-TKAONIKAca
YD/T 1312.11-2010
YD/T 1312.11-2010
9.1静电放电抗扰度试验
9.2辐射骚扰抗扰度试验（80MHz-2.7GHz)9.3电快速瞬变脉冲群抗扰度试验-9.4浪涌（冲击）抗扰度试验…
9.5射频场感应的传导骚扰抗扰度试验……·9.6工频磁场抗扰度试验
9.7电压暂降、短时中断和电压变化抗扰度试验9.8
瞬变和浪涌抗扰度试验（车载环境）-12
YD/T1312.11-2010

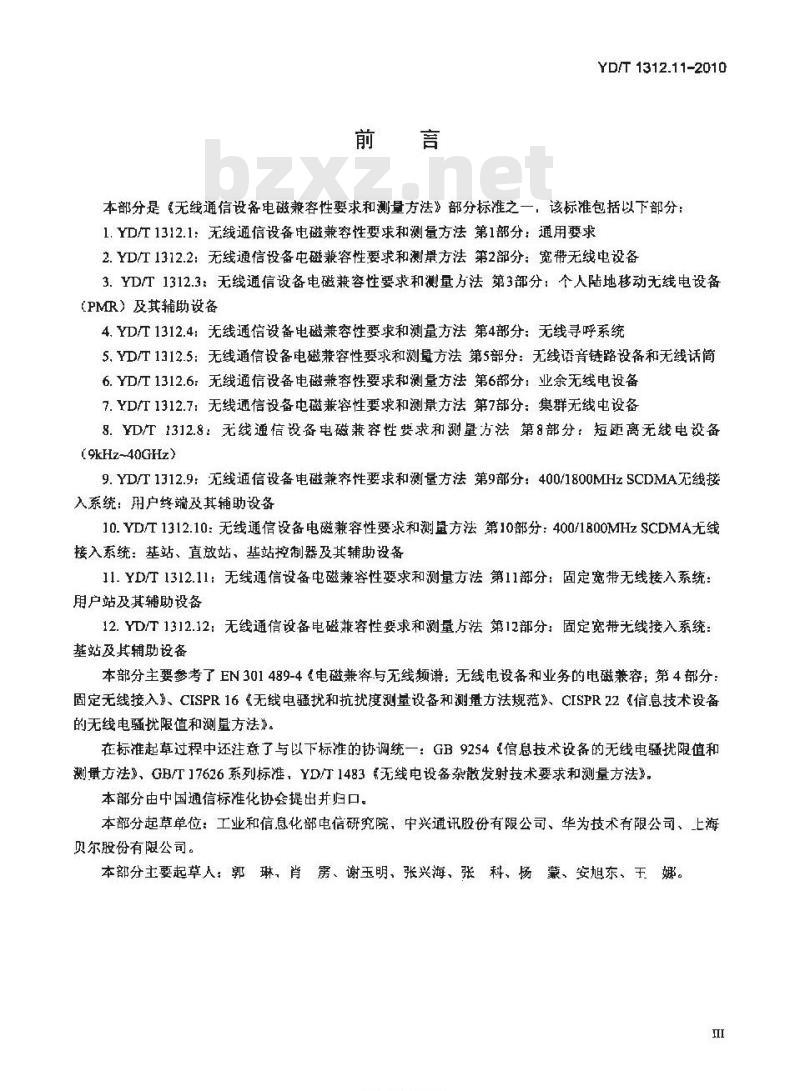

本部分是无线通信设电磁兼容性要求和测量方法》部分标准之一，该标准包括以下部分：1.YD/T1312.1：无线通信设备电磁兼容性要求和测量方法第1部分：通用要求2.YD/T1312.2：无线通信设备电磁兼容性要求和测量方法第2部分：宽带无线电设备3.YD/T1312.3：无线通信设备电磁兼容性要求和测量方法第3部分：个人陆地移动无线电设备(PMR）及其辅助设备
4.YD/T1312.4：无线通信设备电磁兼容性要求和测量方法第4部分：无线寻呼系统5.YD/T1312.5：无线通信设备电磁兼容性要求和测量方法第5部分：无线语音链路设备和无线话筒6.YD/T1312.6：无线通信设备电磁兼容性要求和测量方法第6部分：业余无线电设备7.YD/T1312.7：无线通信设备电磁兼容性要求和测量方法第7部分：集群无线电设备8.YD/T1312.8：无线通信设备电磁兼容性要求和测量方法第8部分：短距离无线电设备(9kHz-40GHz)
9.YD/T1312.9：充线通信设备电磁兼窄性要求和测量方法第9部分：400/1800MHzSCDMA无线按入系统：用户终端及其辅助设备10.YD/T1312.10：无线通信设备电磁兼容性要求和测量方法第10部分：400/1800MHzSCDMA无线接入系统：基站、直放站、基站控制器及其辅助设备11.YD/T1312.11：无线通信设备电磁兼容性要求和测量方法第11部分：固定宽带无线接入系统：用户站及其辅助设备
12.YD/T1312.12：无线通信设备电磁兼容性要求和测量方法第12部分：固定宽带无线接入系统：基站及其辅助设备
本部分主要参考了EN301489-4电磁兼容与无线频谱：无线电设备和业务的电磁兼容：第4部分：固定无线接入”、CISPR16《无线电骚扰和抗扰度测量设备和测量方法规范》、CISPR22信.息技术设备的无线电扰限值和测量方法》。在标准起草过程中还注意了与以下标准的协调统一：GB9254信息技术设备的无线电疆扰限值和测量方法》，GB/T17626系列标准，YD1483无线电设备杂散发射技术要求和测量方法》。本部分由中国通信标准化协会提出井归口。本部分起草单位：工业和信息化部电信研究院、中兴通讯股份有限公司、华为技术有限公司、上海贝尔股份有限公司。
本部分主要起草人：郭琳、肖雳、谢玉明、张兴海、张、科、杨蒙、安旭东、王娜。TKAONKAca
1范围
YD/T1312.11-2010

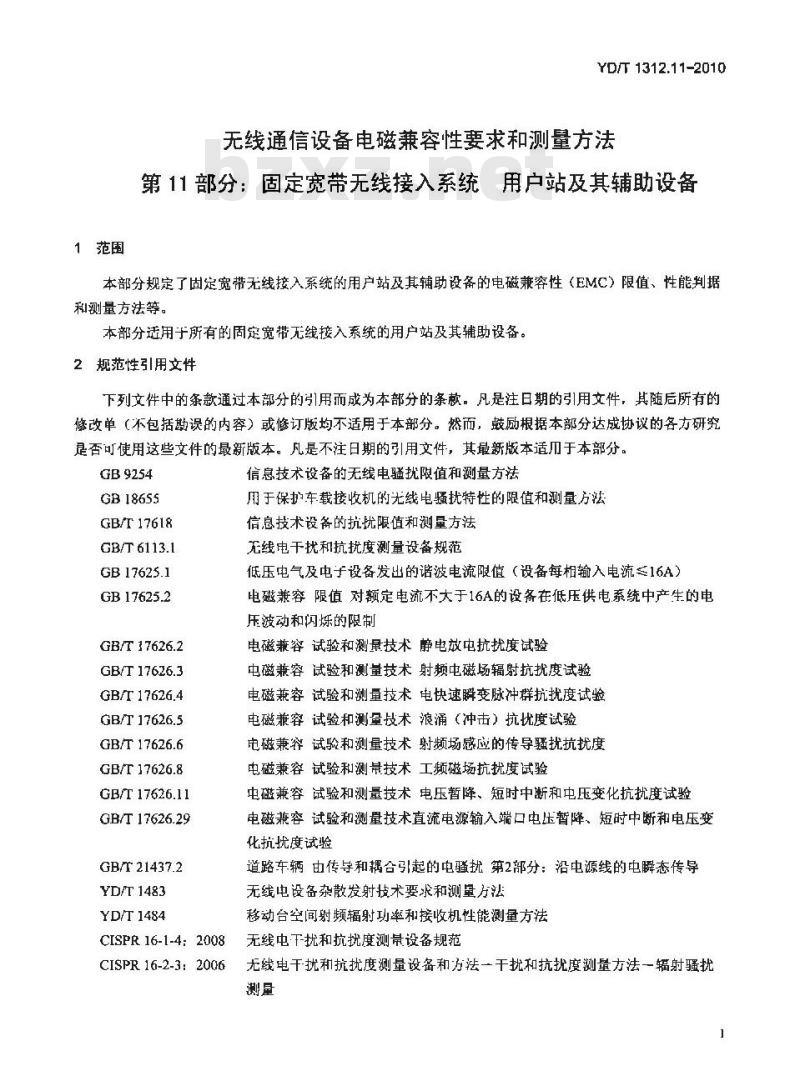

无线通信设备电磁兼容性要求和测量方法第11部分：固定宽带无线接入系统用户站及其辅助设备本部分规定了固定宽带无线接入系统的用户站及其辅助设备的电磁兼容性（EMC）限值、性能判据和测量方法等，
本部分适用于所有的固定宽带无线接入系统的用户站及其辅助设备。2规范性引用文性
下列文件中的条款通过本部分的引1用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB9254
GB 18655
GB/T 17618
GB/T 6113.1
GB 17625.1
GB 17625.2
GB/T 17626.2
GB/T 17626.3
GB/T 17626.4
GB/T 17626.5
GB/T 17626.6
GB/T 17626.8
GB/T 17626.11
GB/T 17626.29
GB/T 21437.2
YD/T1483
YD/T1484
CISPR16-1-4:2008
CISPR 16-2-3: 2006
信息技术设备的无线电骚扰限值和测量方法用于保护车载接收机的无线电骚扰特性的限值和测量方法信息技术设备的抗扰限值和测量方法无线电干扰和抗扰度测量设备规范低压电气及电子设备发出的诺波电流限值（设备每相输入电流≤16A）电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
电磁兼容试验和测量技术静电放抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度中磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化抗扰度试验
道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导无线电设备杂散发射技术要求和测量方法移动台空间射频辐射功率和接收机性能测量方法无线电干扰和抗扰度测量设备规范无线电干扰和抗扰度测量设备和方法一干扰和抗扰度測量方法一辐射骚扰测量
YD/T 1312.11-2010
3术语、定义和缩略语
3.1术语和定义
以下术语和定义适月于本部分：3.1.1
无线通信设备RadloCommunlcationsEquipment包括一个或多个无线电发信机和/或收信机和/或固定使用，车载使用，便携使用的通信设备或其中的某部分。无线通信设备可以与辅助设备一起使用，但基本功能不依赖辅助设备完成。3.1.2
工作频率范围OperatingFrequencyRange无线通信设备占用的射频频段。3.1.3
辅助设备AncillaryEquipment
与无线通信设备连接使用的设备，且同时满足下列条件，（a）与无线通信设备相连，以提供额外的操作和/或控制特性。例如把控制延伸到其他位置。（b）独立于无线通信设备之外使用就不能提供单独的用户功能：（c）所连接的无线通信设备在无此辅助设备时仍能进行发射和/或接收等预定的操作（即辅助设备不是主设备基本功能的子单元)。3.1.4
试验辅助设备TestAncillaryEquipment为试验提供必需的数据和建立通信连接所需的基本设备和控制设备。3.1.5
机箱端口EnclosurePort
设备的物理边界，电磁场通过该边界辐射或照射。插件的物理边界由宿主单元定义。3.1.6
一体化天线设备IntegralAntennaEquipment该类无线通信设备的天线设计为不使用额外连接器与无线通信设备相连且天线是设备的一部分。一体化天线对于设备可以是内置的或外置的。对于这类设备，天线端口和机壳端口是等同的。3.1.7
非一体化关线设备 Non-Integral Antenna quipment该类无线通信设备使用连接器或波导法兰盘直接与天线相连，或通过馈入器或波导与天线相连。对于这类设备，天线端口和机箱端口是分离的。3.1.8
端口Port
指定设备（装置）与外部电磁环境之间的特定接口，如图1所示。2
-TKAONIKAca
士电源端口
直流电源端口
接地端口
电信端口Telecommunications Port机箱端口
图1端口示例
信号/控制端口
天线端口
电信端口
YD/T 1312.11-201D
连接声音、数据和信亏传递的端口，旨在通过接连接多用户电信网（如公共交换电信网（PSTN）、综合业务数字网（ISDN）、x-型数字用线（x-DSL等）、局域网（如以太网、令牌环网等）以及类似网络，使分散的系统相互连接。注：对通常用于连接ITF系统中各组成部分的连接端口（如RS-232、TEEE Standard1284（并口打印机）、通用申行总线（USH）。IEEE标准1394（\火线\）等。该端口如果按照性能规范（例如对连接到它的电缆的最大长度有要求）使用，则该端口不在本定义规定的电信端口的范围内，3.1.10
持续现象（持续骚扰）ContinuousPhenomena对某一特定设备造成的效应不能明确区别为一系列效应的骚扰。3.1.11
瞬态现象（瞬态骚扰）TransientPhenomena在两个相邻的稳定状态之问变化的物理现象或物理冠，变化时问小于所关注的时间尺度。3.1.12
便携设备PortableEquipment
无线通信设备和（或）其辅助设备由自身电池供电，设计目的是为了便携使用。3.2缩略语
以下缩略语适用于本部分：
Alternating Current
Amplitude Modulation
Bit Error Ratio
Direct Curent
Electro-Msgnetic CompatibilityEquipment Under Test
Frame Error Rate
Impedancce Stabilization NetworkResolution Bandwidth
Radio Frequency
Root Mean Square
幅度调制
比特误码率
电磁兼容性
被测设备
误顿率
阻抗稳定网络
分辨率带宽
均方根值
YD/T 1312.11-2010
4试验条件
4.1通用条件
EUT应在正常试验环境下进行试验，试验条件应记录在报告中。无论EUT是否需要特殊的软件或试验夹具用来连接到主机设备，试验布置都应尽可能的接近正常或典型的实际运行状态。
EUT的试验条件应尽可能地与实际的安装条件接近，布线应与实际过程相一致。如果EUT按制造厂规定安装在支架内或机箱内，除非另有说明，EUT应安置在机箱内，并且所有的盖板及接线板应按照正常运行放置。
如果设备有大量的端口，就应挑选足够数量的端口以确保能模拟实际情况且确保不同类型的端口都能被试验。
在正常工作下的端口将同辅助设备相连或通过电缆与模拟辅助设备的阻抗终端相连。RF输入和输出端口应被正确端接。
应当采取措施避免抗扰度试验信号对测量设备和位于试验环境内/外的试验辅助设备（如信号源、辅助设备等）的影响：应当采取措施避免试验环境内/外的辅助试验设备对试验结果产生影响，在试验中工作模式和配置应谁确记录在试验报告中。试验前：用户站应处于最大功率发射状态，并确认其最大发射功率值，测试方法参照YD/T1484测试结果需记录在测试报告中。4.2试验布置
4.2.1发信机输入端试验布置
通过内部或外部信号源产生的适当的正常调制信号进入发信机输入端。外部信号源应位于试验环境之外。
4.2.2发信机输出端试验布置
对于一体化天线设备，建立通信连接的有用信号应从设备传送至位于试验环境内的天线。产生试验有用信号的试验辅助设备应位于试验环境之外。如果建立通信连接的设备均是一体化天线设备，那么可以允许产生试验有用信号的试验设备位丁试验环境之内。在这种情况下，将优先考虑格所有设备作为EUT而进行试验。如果上述条件均无法满足，应当采用适当的措施（如屏蔽、滤波等）避免位于试验环境之内的设备对试验结果产生影响。对于非一体化天线设备，建立通信连接的有用信号应使用适合的屏蔽电缆或波导从天线连接器引出。产生试验有用信号的试验辅助设备应位试验环境之外。除非本标准的其他部分有特殊规定，发信机工作在EUT技术文件规定的最大发射功率。4.2.3收信机输入端试验布置
通过内部或外部信号源产生的适当的正常调制信号进入收信机输入端口，外部信号源应位于试验环境之外。
对于一体化天线设备，建立通信连接的有用信号应从设备传送至位于试验环境内的天线。这个天线应当通过屏蔽电缆与外部信号源相连。对于非一体化天线设备，建立通信连接的有用信号应使用适合的屏蔽电缆或波导从天线连接器引出：产生试验有用信号的试验辅助设备应位丁试验环境之外。4
TnKAONiiKAca
YD/T 1312.11-2010
除非本标准中的其他部分有特殊规定，在抗扰度试验中，提供通信链路的有用RF输入信号应处于该类设备性能标准所要求的最小电平以上40dB范围内。输入信号电平应记录在试验报告中。4.2.4收信机输出端试验布置
收信机的输出应按正常运行时连接至试验环境外的试验系统。应采取预防措施以减小对试验系统的影响。
对于语音设备，收信机的语音输出应通过-非导电的声学管连接室位于测试环境外的音频分析仪或类似测量仪表。对于不能采用此方法的测试环境，可采用其他的方法将收信机的输出连接至音频分析仪或类似测量仪表。应采取预防措施以避免可能对测鱼设备产生的影响。对于非语音设备，收信机的输出信号应接至位于测试环境外的测量设备。如果收信机有收信机输出连接器，那么应采取与EUT的正常工作一样的方式连接线缆，将收信机的输出信号连接至位于测试环境外的测量设备。应采取预防措施以避免可能对测量设备产生的影响。系统布置的描述应记录在试验报告中。4.2.5收发信机联合试验布置
在抗扰度试验时，收信机和发信机允许同时位于试验环境内进行抗扰度试验。EUT和辅助设备应正常调制。试验系统应检测EUT的性能指标。4.3免测频段
免测频段是指不进行抗扰度试验的频段。免测频段适用于工作频率低于2.7GHz的无线设备，或工作频率在2.7GHz以1-但是射带宽延伸到2.7GHz以下的设备。除非本标推的其他部分有特殊规定，免测频段为射频发射频段的中心频率加减相应信道带宽的2.5倍。4.4收信机的窄带响应
收信机和收/发信机在离散频率试验过程中产生的窄带响应通过以下方法来判定：在抗扰度试验时，应监视其信号指标是否符合第6章的要求。窄带响应和宽带现象都可能引起信号指标的超差。在此情况下，需作进一步判断。因此，应当增加收信机中频滤波器6dB带宽2倍的频率值或是大于设备信道带宽的频率值进行测试：同样，减少相同的频率值再进行测试。如果收信机和第6章所述性能判据一致，则为窄带响应。如果收信机仍然不符合第6章中的性能判据，那么有可能是由另一个窄带响应而引起的。这时将频率值增加或减少为收信机中频滤波器6dB带宽2.5倍再进行测试。如果仍然不符合，则为宽带现象。设备有EMC问题，在本测试项目中失败。窄带响应应忽略。
5性能评估方法
5.1总则
EUT的技术文件中的下列信息，必要时应记录在测试报告中：-EMC测试中及测试后检查的EUT的主要功能：一测试中使用的调制类型及特性（随机比特流，消息格式等）；在测试中与无线电设备连接使用的辅助设备：一用来证实建立并保持通信连接的方法：5
YD/T 1312.11-2010
一正常工作下的用户控制功能（包括音量控制等）、存储数据以及在抗扰度测试后这些功能或数据丢失与否的评估方法：
一端口的详细列表，以电源，通信、天线或信号控制来分类，以及需要连接的缆线的长度。电源端口需进一步地按 AC 或 DC 分类：一维护连接器和编程连接器的列表：一第一级收信机解调器之前的中频滤波器6B带宽：—BUT的工作频率范围：
一一对非一体化天线设备，和它一起使用的由制造商提供的所有关线的详细说明：一在技术文件中，规定的手动恢复正常工作的结构说明；在测试中使用的 EUT 的软硬件版本：一EUT的使用环境，
5.2可以建立连续通信连接的EUT如果EUT充许建立连续的通信连接，应采用第4章中要求的测试调制、测试布置等。5.3不能建立连续通信连接的EUT如果EUT不充许建立续的通信连接，或者单独测试辅助设备时，设备技术文件应规定趣试行法来确定在测试中或测试后可接受的性能等级或性能降级。规定应包括：一EUT的合格/不合格性能判据：一观测 EUT 性能的方法。
在测试中或测试后进行的评估方法应当是简便的，但同时需证明EUT的主要功能仍正常，5.4评估辅助设备适用的方法
评估辅助设备时可采用以下几种方法：一一在设备技术文件中声明不与无线通信设备相连，单独进行抗扰度和辐射发射测量：一或声明其符合其他EMC标准：
一惑按照标准的适用条款，与无线通信设备相连完成测试，以证明其性能适用。5.5EUT的分类
在进行 EMC 试验时：将 EUT 分为以下 3 类：——固定设备;
—车载设备：
便携设备。
对于便携设备，或设备的组合，当声明可使用车载电池供电工作时应额外考虑其为车载设备，对于便携设备、移动设备或设备的组合，当声明可使用交/直流电源供电时，应额外考虑其为固定使用的设备。
另外，当EUT可以插入或集成在主机设备中使用时，也应满足本部分中的相关规定。6性能判据
6.1性能判据A【持续现象）
测试中，EUT应能保持正常工作，无动能丧失，性能不充许降级。6
TKAONiiKAca
测试中，EUT发信机在空闲状态时不应产生意识的发射操作。测试后，运行状态没有改变，存储数据和用户程序功能没有丧失，测试中和测试后，通信链路能够保持。6.2性能判据B（瞬态现象）
YD/T 1312.11-2010
测试中，性能可以允许降级，部分功能可以丧失，但实际的工作模式不允许改变：EUT发信机在空闲状态时不应产生无意识的发射操作。测试后，功能应自恢复，恢复后，性能保持EUT技术文件中规定的最低要求，EUT能正常运行，存储数据和用户程序功能没有丧失。6.3性能判据C（间断现象）
测试中，性能可以允许降级，功能可以丧失：EUT发信机在空闲状态时不应产生光意识的发射。测试后，功能可以由操作者恢复，恢复后，性能没有降级，EUT能正常运行。7适用性
骚扰测量
骚扰测量项日见表1。
表1骚扰测量项目
测盛项日
总辐射功率
传导杂散骚扰
辐射杂散骚扰
连续驱扰
谐波电流
电压波动和闪烁
瞬态传导驱扰
7.2抗扰度试验
抗扰度试验项目见表2。
试验项日
静放电
辐射骚扰（80-2700MHz）
电快速瞬变脉冲群
浪涌 (冲击）
RF场感应的传导驱扰
适用端口
机箱端口
天线连接器端口
机箱端口
辅助设备的机箱端
电信端口
DC电源输入/输出端口
AC电源输入/输出端口
AC 电源输入端口
AC 电源输入端口
DC 电源输入输出端口
无线通信设备及其辅助设备
不适用
抗扰度试验项目
适用端口
机箱端口
机箱端口
信号/电信控制端口、
DC 和AC 电源输入端口
信号/电信/控制端口、
AC/DC电源输入端口
信号/电信/控制端口，
DC/AC电源输入端口
不适用
不适用
不适用
不适用
不适用
不适用
不适用
不适用
无线通信设备及其辅助设备
不适用
不适用
不适用
不适用
不适用
本部分中的参考章节
本标准中的参考章节
YD/T 1312.11-2010
试验项目
工频磁场
电压变化：电压暂降和短时中断瞬变与浪涌（车载环境）
驱扰测方法和限值
8.1天线端口（传导杂散）
适用端口
机箱媚口
表2（缕）
无线通信设备及其辅助设备
AC/DC电源输入端口
DC 电源输入端口
本项目的测量方法见YD/T1483中相关内容进行体化天线端口不需要进行本项目试验。适用
不适用
不适用
不适用
不适用
本标准中的参考章节
EUT的工作频段应排除在测量范围外。EUT应当全功率发射,同天线端口相连的测量设备的阻抗应为500
如果其他部分没有特殊规定，测量上限频率为最高工作频率的10次谐波，但不高于40GHz。测量带宽见表 3。测量限值见表 4。表3 副量带宽表
颊率范围
9kHz~150kHz
150kHz-30MHz
30MHz-1GHz
≥[GHz
注：视频带宽应当至少为分辩率带宽的3倍频率范围
9kHz-1000MHz
>1000MHz
表4传导杂坚扰限值表
注：在相应频段应避照国家无线电管理部门的相关规定8.2机箱端口（辐射杂散）
本项目的测量方法见YD/T1483中相关内容进行。辐射杂散骚扰的测量距离建议=3m分辨率带宽
100kHz
限值（峰值）
-30dBm
EUT放置在非导电的支架上，供电应通过射频滤波器后再与EUT相连，以免电源和电缆影响测量结果。
如果EUT为非一体化天线，则天线输出端口应端接50Q匹配负载。EUT应当全功率发射，机箱的辐射杂散发射在机箱端口处测量无线信号的峰值输出功率电平，辐射相应信息的有川信号排除在本测量之外。
测量过程中应防止有用信号过载对测量设备的影响。如果本标准的其他部分没有特殊规定，测量上限频率为最高工作频率的10次诺波，但不高于40GHz带宽的选择见表3。限值见表5。8
TKAONiKAca
