中华人民共和国通信行业标准
YD 50962005
通信用电源设备
抗地震性能检测规范
Specification for Seismic Test ofPower Supply Equipment for Telecommunications2006-07-25发布
2006-10-01
中华人民共和国信息产业部发布实施

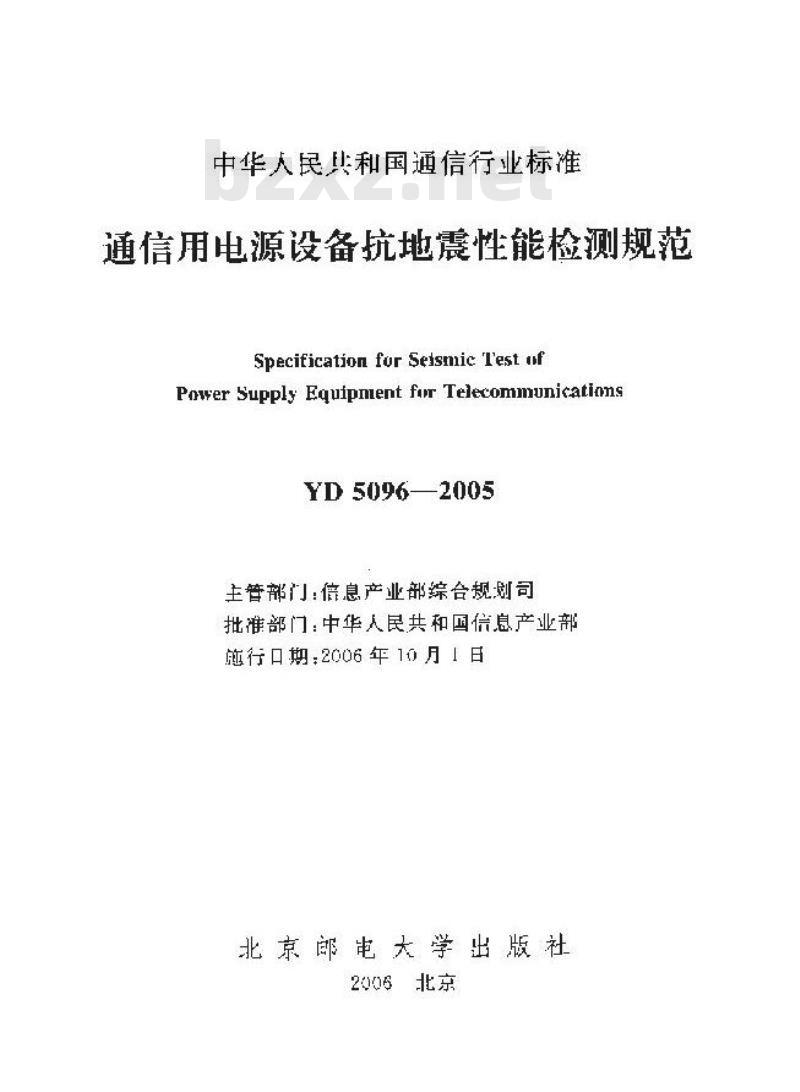

中华人民共和国通信行业标准
通信用电源设备抗地震性能检测规范Specification fur Seismic Test nfPower Supply Equipment fur TelecommunicationsYD50962005
主管部门：信息产业部综合规创司批准部门：中华人民共和国信息产业部施行口期：2006年10月1日
北京郎电大学出版社
2005北京

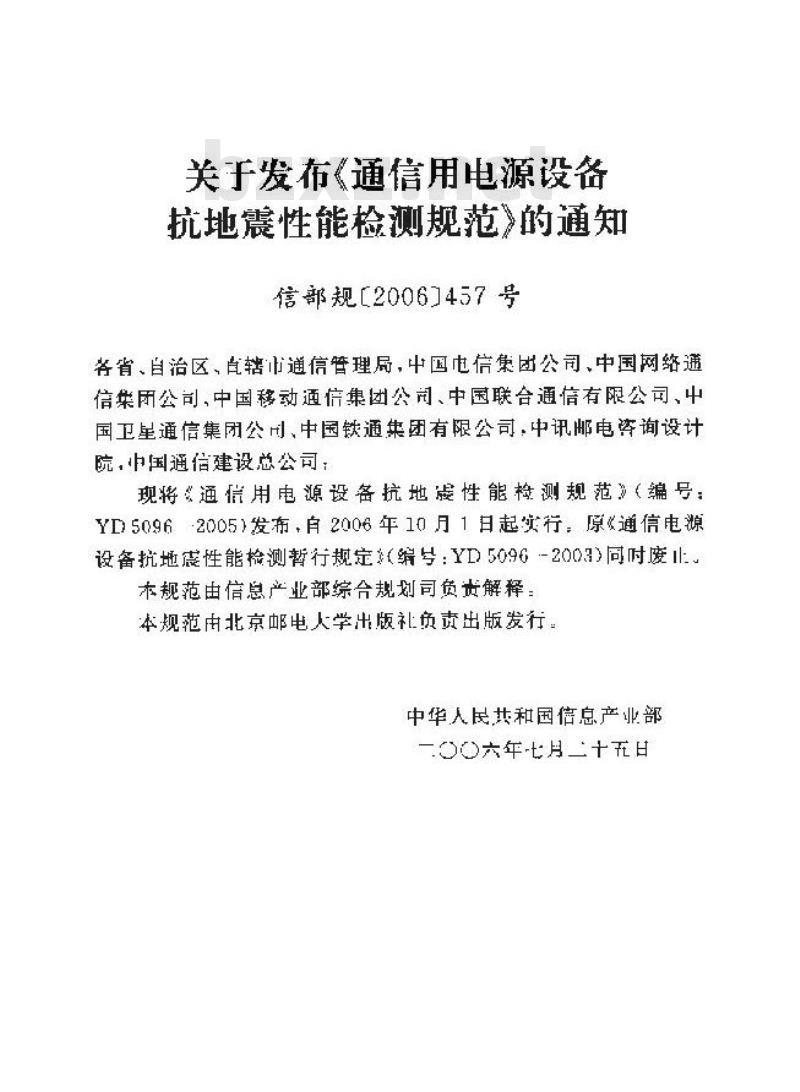

关于发布《通信用电源设备
抗地震性能检测规范的通知
信部规【2006]457号
各省、自治区，自错市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司，中讯邮电咨询设计院，中国通信建设总公司：
现将“通信用电源设备抗地性能检测规范》（编号：Y50962005）发布，自2006年10月1日起实行：原《通信电源设备抗地震性能检测暂行规定编号：YD5096-2003)同时废止本规范由信息产业部综合规划司负解释：本规范由北京邮电人学出版礼负责出版发行：中华人民共和国信息产业部
一00六年月二十在日

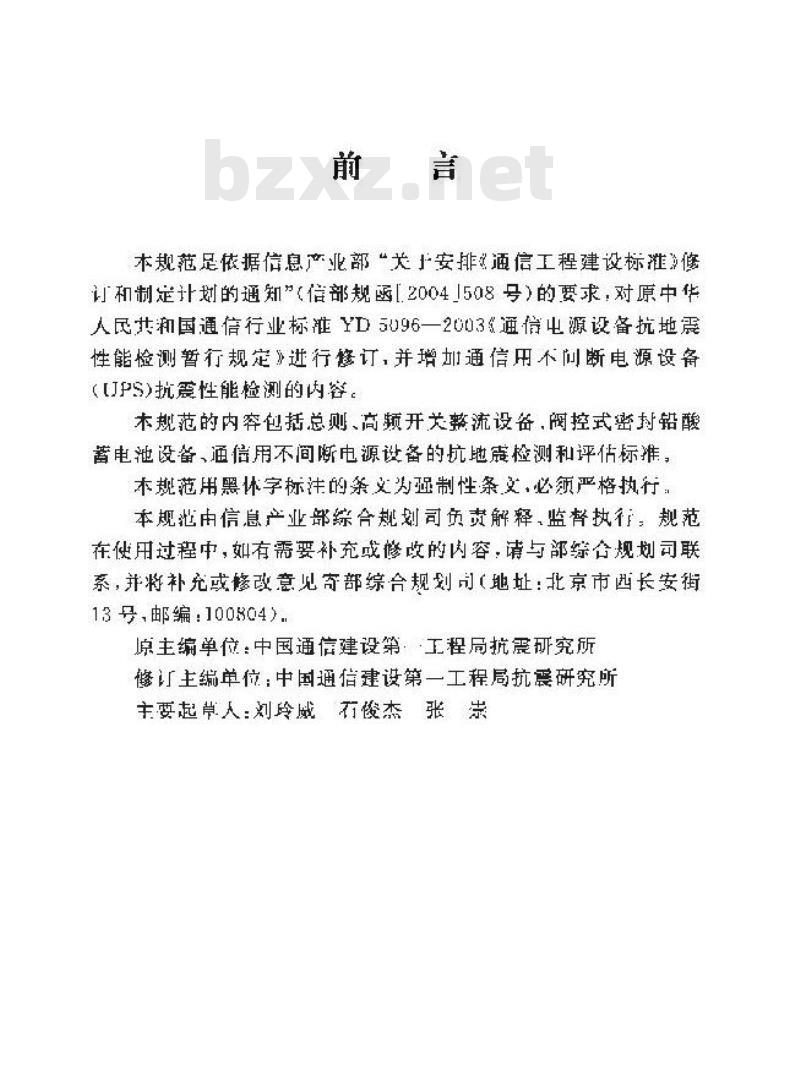

本规范足依据信息产业部关广安排通信工程建设标准像订和制定计划的通知”（信部规函[20041508号）的要求，对原中华人民共和国通信行业标准115096一2003通信电设备玩地震性能检测暂行规定进行接订，并增划通信用不问断电源设备([JS)抗震性能检测的内签。
木规范的内容创插总则、高频开整流设，阀控式密封铅电池设备，通信用不间断电源设备的抗震检测和评店标推，本规范用需体字标注的条文对湿制性条受·必须严格执行：本规池由信息产业部综合规划司负责解释，监督执行，规范在使用过程中，如有需要补充战修收的内容，错与部综合规划司联系，开籽补充或修改意见奇部综合规划司（地址：北京市西长安街13号，邮编：100804）

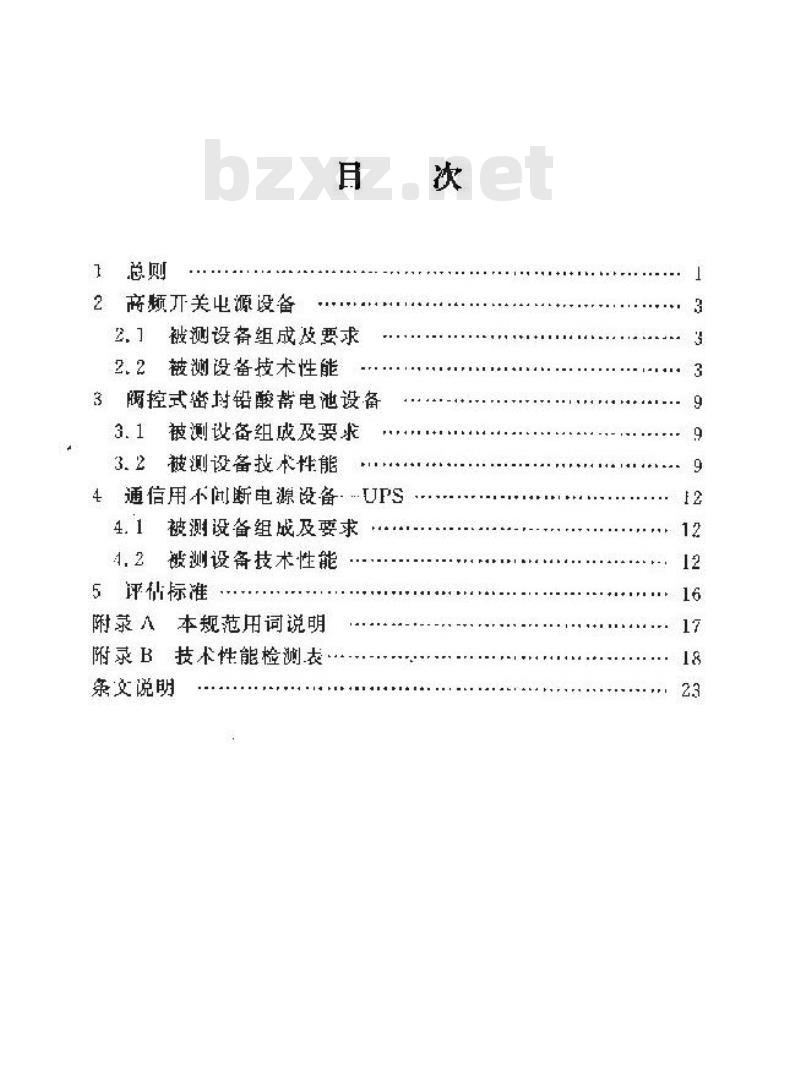

原主编单位：中国通信建设第·工程局抗震研究所修订主编单位：中国通宿建设第一工程局抗震研究所主要起草人：刘戚威有俊杰张崇总则
2商频开关电源设备
2.1被测设备组成及要求
2.2被谢设备技术性能bzxz.net
3阅控式密甘铅酸替电池设备
3.1被测设备组成及要求
3.2被测设备技长性能
4通信用不闻断电源设备.UPS
4.1被测设备组成及要求
4.2被测设备技术性能
5评粘标准
附录A本规范用词说明
附录B技术性能检测表
条文说明
1总则
1.0.1为贯彻执行“中华人民共和国防接减表法和地震1！作以“预防为主的方针，更好地实施《信息产业部负责实施的行政许可项目及其条件、程序，期限规定（第批）中的电信设备抗震性能检测合格证核发项自的规定，避免或减轻通后设备的地震破坏，提高通信系统运行的可靠性，减少地震来临时的经济损失，制定本规范。
1.0.2在我国抗设防烈度7烈度以上（含7烈度）地区公用电网中使用的通信电源，应取得电信设备抗衰性能检测合格证，未取得信息产业部颁发的电信设备抗需性能合格证的不得在工程中使用
1.0.3本规范适用于进人抗需设防烈度为79度地区的通信用商频开关电源设备通信用阀控式密封铅酸蓄电池设备、通信用不间断电源设备（LPS）的抗助震通信技术性能的考核和评定：其他类型开关出源设备、蓄电池设备及不间断电源设备可参照本规范执行。
1.4木规范规定了通后用高频元关出源设备，通信用阀控式密封铅酸善电池设备，通信用不问断电源设备抗地震性能检测的技术性能检测项日、指标要求，检测方法和评估方法。1.0.5本规范依据YD/731-2002≤通信用高频开关整流器》YT/T585---1999通信用配电设备》、YL/110582000%通信用高频开关组合电源GB/T16821-1397《通信用电源设备通用试验方法、YD/T709一2002《电信用阀控式密封酸蓄电池YI)/T1059一2000%通信用不间断电源等标准制定。1.0.6被测设备的结构抗地震性能应符合Y15083-2005电信设备抗地履性能检测规范》。
1.0.7被测设备述应符合国家、行业主管部门颁发的有关标准和规范，
1.0.8本规范与国家有关标准和规范有承后时.应以国家标准和规范为。
2高频开关电源设备
2.1被测设备组成及要求
2.1.1被测设备包括交流配电单元、高频开关整流模块、直流配电单元，监控单元4个部分。
2.1.2被测设备应按设备规格型号满穿置配置。2.2被测设备技术性能
2.2.1白流输出电压调节范围及丁作方式测试应符合以下要求：1.技术指标要求
12电源设备直流输出电压可调节范围为43.2~57.6V：2）电源设备的直流输出电压值在可调节范围内应其有手动或由系统监控单元控制连续可调的功能：3）电源设备在稳压工作的基础上，应能与蓄电池并联以浮充、均充工作方式向通信设备供电：2.测试方法
1）按图2.2.1组成测试电路：
交流稳拆.可讯电激
变流输入
交流电流表
交流缴字电生表
翰入精
戴洲电源设备
输山湖
肯藏数字电质表
直流电流表
可调阻性负载
图2.2，1性能指标基本测试配罩3
2）启动被测设备：调节交流输人电压为额定值，直流输出电为出厂整定值，负载电流为50%额定值；3）调节交流输入电压为110%额定值（单相为242V，三相为413V），调节直流输出电压及负载，察并记录输出电流达到5额定值时的最低输出电压.测试结果应符合规定的直流输出电压范围的下限：
4）调节交流输入电压为8%额定值（单相为187V，三相为323V），调节直流输出电压及负载，观察并记录输出电流达到额定值时的最高输出地压，测试结果应符合直流输出电乐压范国的上限5）检查电源设备直流输出电压调节功能提否具有动或由系统监控单元控制连续可调的功能。2.2.2监控性能测试应符合以下费求：1.技术指标要求
1）能实时监视设备下作状态，实现本地监控，2）能采集和存储设备运行参数：3）能显示交流输人或直流输出过、欠乐告等，熔断器告警，蔽障告警。
2.测读法
1）按图2.2.1组成测试电路：
2？按以1规定检查，结来应符合指标要求。2.2.3过、欠电压保护性能测试应符合以下要求：1、技术指标要求
1）交流输人过、欠电压保护
电源设备应能监视电网电乐，当交流输人电压值过高或过低时，电源设备应具有过压关机保护和欠压保扩功能，电网电压恢复正常后，应能自动恢复十作过压保扩电压的设定不应低于额定电压值的115%（单相应253V，三相应437V）：欠压保护出压的设定不应高于额定电压值的80%（单相应176V，三相应304V）4
2）直流输出，欠电压保护
当电源设备真流输山电压值达到过、欠电压设定值时，应能白动告警与关机保护，故障排除后、应能自动恢复工作。？.试法
1按图2.2.1组成测试电路，
2调节输人或箍出电压，使其遂步升高或降低，当电压值达到指标费求的相应规定值时，电源设备应接规定动作，2.2.4整流模块并联工作性能测试应符合以下要求：1.技术指标要求
1）整流模块应能并机工作，并机丁作时整流模坎应做到分负载，负载从5心%100%额定输出电流时，其均分负载的不平衡变成不超过百流输出电流额定值的士5还：2）当基整流模块出现乐常时，应不影响电源系统的正常F作。2，测试力达
1）按图2.2.1组成测试电路：
2）在输人电网电压为额定值时，逐台开启被测模块调节输出电压为出厂整定值（电压表应接在负载端或各分连接的点输出端），此时负载电阻成调节到使负载电流为每台的5%额定值，并以此为定点：
3）调节可调负载，使总电流分别为100次、50%额定值两种状态，测量并记录总电流及各台分电流：）根据测试记录数据计算各台被测整流器在不同输出电压及电流情况下并机下作的均分负载不平衡货，结果应符合指标要求，5模拟被测电源系统中的某整流模块出现异常时，不能影响电源设备正常工作，电源应能显示其故障并告警。2.2.5稳压精度测试成符合以下要求：1.技术指标要求
直流输出出压与输出电压整定值的差值应不超过直流输出电压整是值的士0，6。
2.测试方法
1)按图2.2.1组成测试电路；
2）调节交流输人电压为额定值，直流输出电压为出厂整定值，负载电流为额定值的5心，以此时直流输出电压作为整定值：3）调节交流输人电压分别为85%，110%额定值，负载电流分别为5%，00%额定值，对组合后1种状态下的直流输山电压分别进行测量，记求：
1）根据测试的记录数据按下面公式（2.2.5）计算出被测整流模块在以上各种杀件下的稳压精度，计算结果应符合指标要求，V-Va×1c0%
稳压精度=.
式中，V。一输出电压整定值
(2. 2. 5)
Vmx一所测数据中与整定值偏差（正偏或负偏）最大的直流输出电压值.
2.2.6杂音电压测试应符合以下要求：1技术指标要求
整流器白流辆出端电话衡重杂章电压（30X0)~3400Iz)2mV2.测试方法
1）按图2.2.6组成测试电路：
交流税匹叮调电源
交流输
交施数字中
电源波备
直荒数字
自流电流表
杂音计
图2.2.5杂音电压测威配骨
叫调阻性负就
2）电网电压分别为110%、85%额定值，负载为100%时，直流输出电为出厂整定值，用架音计测输出端的电话衡重杂音电压值6
2.2.7直流配电设备电降测试应符含以下要求：1，技术指标要求
言流配电设备电乐降≤500mV（环境温度20℃时）。2、测试方法
1）按图2.2.1组成测试电踏；
2）从直流配电设备的蓄电池端子到真流配出设备的负载端子之间通以自流配电设备的额定电流：3）用0.5级的直流毫伏表测量言流配电设备的蓄电池端子到直流配电设备的负载端子之问的出压降并记录：4）如果坏境温度不是20C时，直流配电设备电压降应接公式(2. 2. 7)计第#
Vs=VX(1-20a)
式市;一谢试时的环境温度:
V一20%直流配电设备电压降：
V-·.H时真流配电设备电压降值-钢导体阻温度系数。
2.2.8交流输人电源转换测试符合以下要求：1.技术指标馨求
）交流配电设备叫用手动或自动转换：(2.2.7)
2）交流配电设备实现输人交流电源立动转换时，应其有电气和机连锁装置
2.测试方法
1）输人心源在波动范用内.应能可靠进行于动或自动转换；2）具有输人电源自动转换性能的交流配出设备，实现白动转换的电器不允许同时接：
2.2.9绝缘电阻测试盛符合以下要求：1、术指标要求
在环境温度为15-35℃相对湿度为90%，输入交流回路对输出直流同路，输人交流回路及输出直流问路对地（机壳），试验电压7
