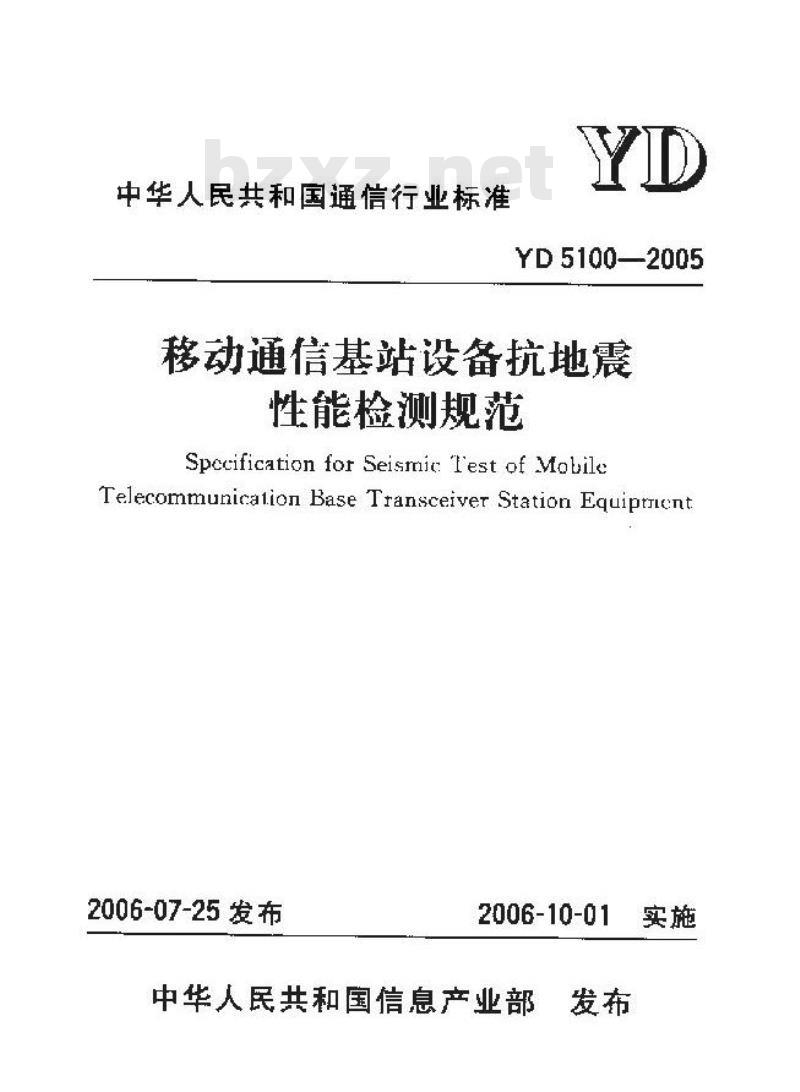

中华人民共和国通信行业标准
YD5100—2005
移动通信基站设备抗地震
性能检测规范
Spccification for Seismic Test of MobileTelecommunicalion Base Transceiver Station Equipricnt2006-07-25发布
2006-10-01
中华人民共和国信息产业部

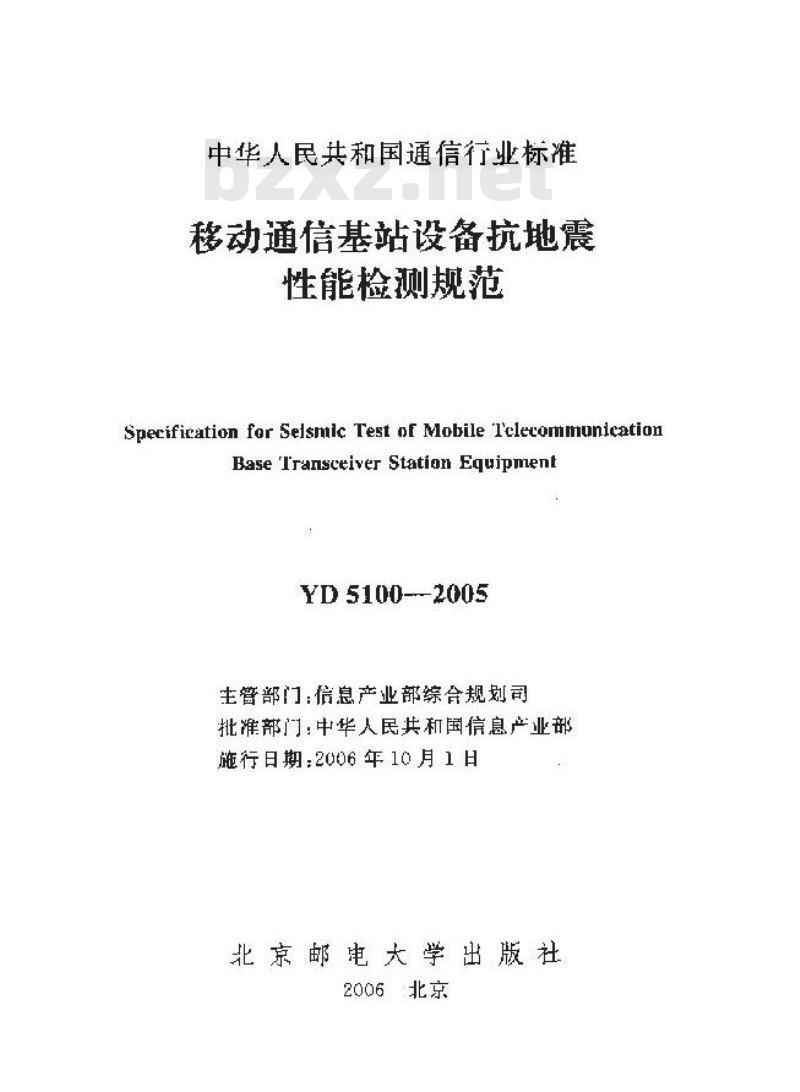

中华人民共和国通信行业标准
移动通信基站设备抗地震
性能检测规范
Specification for Selsmic Test of Mobile T'clecommunicationBaseTransceiverStationEquipmentYD 5100--2005
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：2006年10月1日
北京邮电大学出版社
2006北京

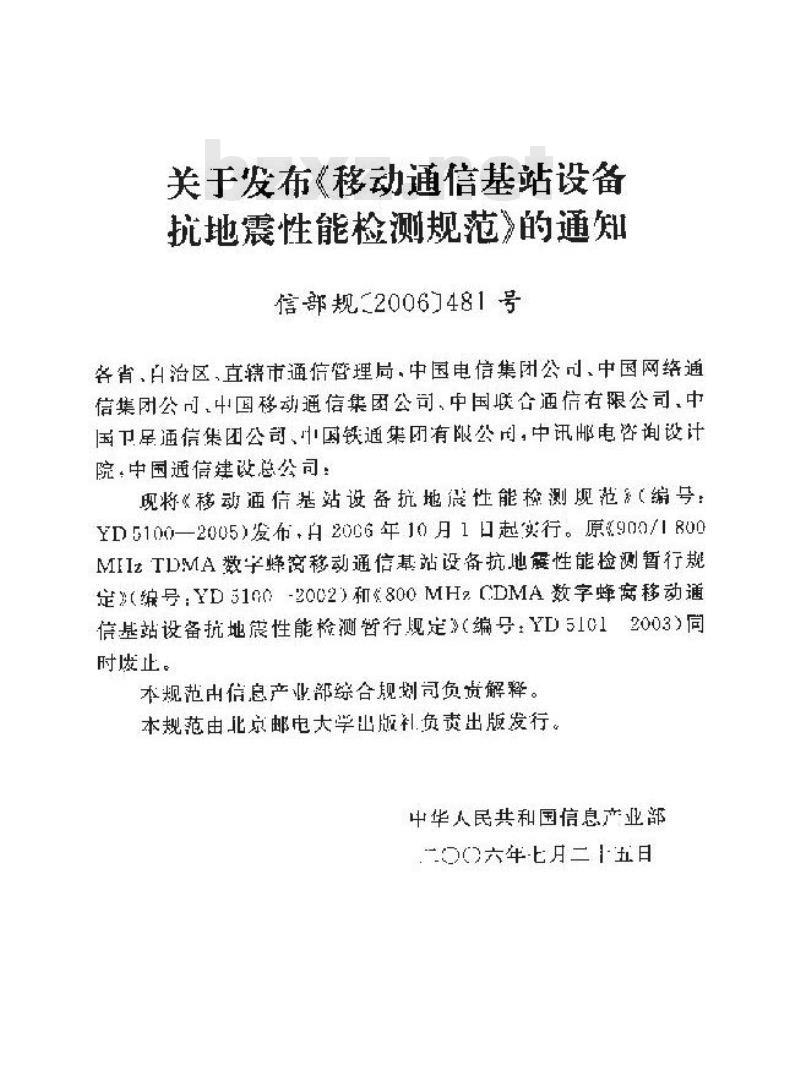

关于发布《移动通信基站设备
抗地囊性能检测规范》的通知
信部规.20061481号
各省、白治区，直辖市通信管理局，中国电信集团公司、中国网络通信集团公司，中国移动通信集团公司、中国联合通信有限公司，中国卫星通信集团公司中国铁通集团有限公用，中讯邮电咨询设计院，中国通信建设总公司：
现将《移动通信基站设备抗地震性能检测范（编号：YD5100—2005）发布，自20C6年10月1日起实行。原900/1800MIIzTDMA数字蜂窝移动通信基站设备抗地震性能检测暂行规定》（编号：YD5100-2002）和《800MHzCDMA数字蜂窝移动通信基站设备抗地微性能检测暂行规定（编号：YD51C12003）同时废止。
本规范由信息产业部综合规划司负贵解释。本规范由北京邮电大学出版礼负责出版发行。中华人民共和国信息产业部
二0六年七月三1五日

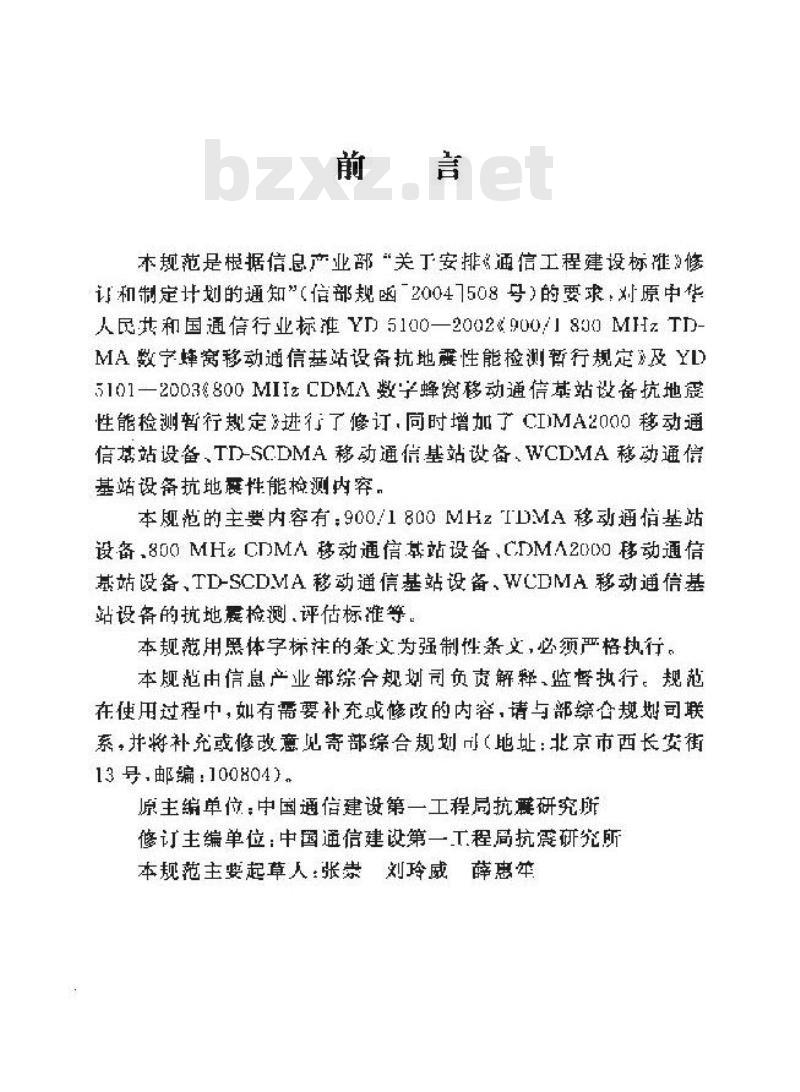

本规范是根据信息产业部“关丁安排通信工程建设标雅修证和制定计划的通知”（信部规函2004508号的要求：划原中华人民和国通信行业标准Y万5100一2002900/800MHzT力MA数蜂窝移动通信基站设备抗地性能检测驾行规定及YL5101一2003%800MIIzCDMA数字蜂离移动通信基站设备抗地性能检测暂行规定多进行了修订,同时增加了CIIMA2000 移动通信基站设备，TD-SCLMA移动通信基站设备、WCDMA移动通信基站设备抗地囊性能检测耐容，本见范的主要内容有：900/1800MHz1LMA移动通循基站设备.800 MHzCDMA移动通信基站设备CDMA2000移动通信基站设蓄，TD-SCDVA移动通信基站设备，WCLMA移动通信基站设备的抗地检测，评估标雅等，本规范用照体学标注的条文为强制性涤文，必须产格执行，本规范由信息产业部综合规均司负责解释，监督执行，规池在使用过程中，如有需要补充或修改的内容，请与部综合规划司联系·井斑补充或修故莲见寄部综台规划市（地址：北京市西长安街13号，邮编：100804），
原主编单位中国通信建设第一工程局抗融研究所修订主编单位：中蘑通信建设第一T程周抗研究所本规范主要起草人张崇，刘玲威薛惠卒1总则

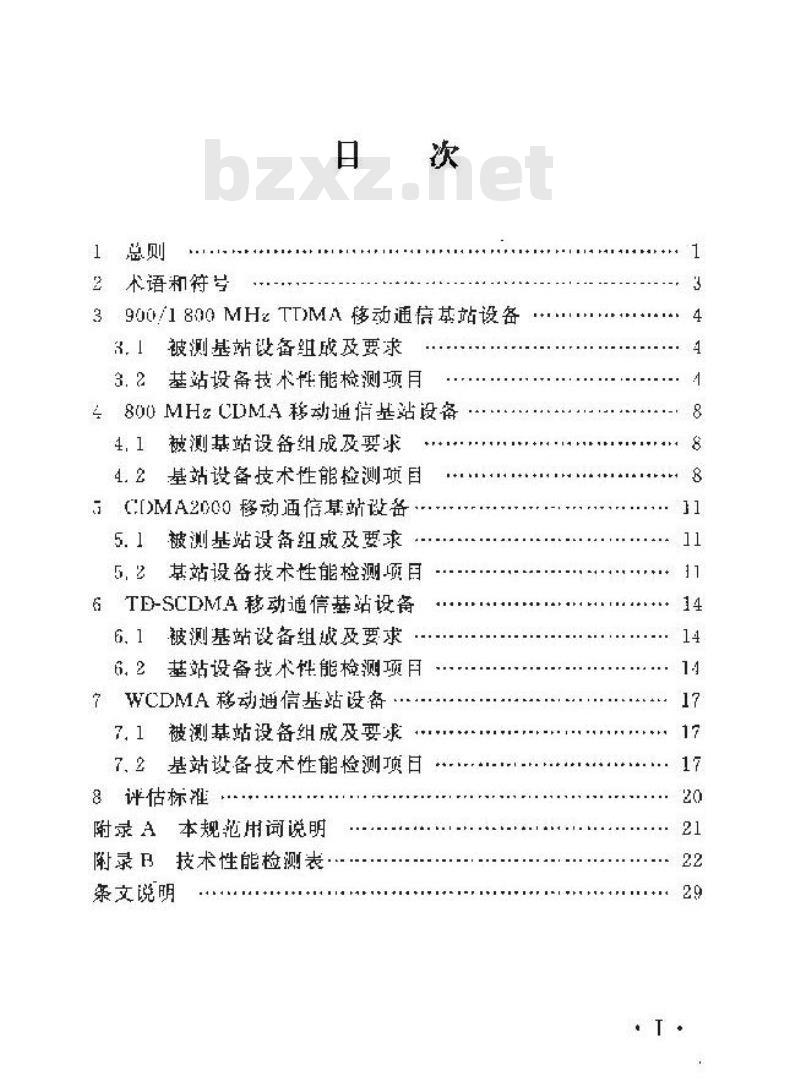

2术语和符号
3900/1800MHzTTMA移动通信基站设备3.1
被测基站设备组酸及要求
3.2基站设备技术性能检测项月
2MH（UMA移动通猎基站设备
4.1被测基站设备组成及要求
4.2基站设备技术性能检测项国
5CMA2000格动通信基站设备
被测基站设备组成及要求
5，2基站设备技术性能检测项
6TD-SCDMA移动通信基站设备
被测基站设备组成及要求
基站设备技术性能检测项目
字CDMA移动通信基站设备
被测基站设备组成发要求
基站设备技术性能检测项日
8评估标准
附录 A
本规范用词说明
附录王
技术性能检测表·.
亲文说明
1总则
1.0，1为贯彻执行“中华人民共和国防需减灾法”和地震T作以“预防为主”的方针，更好地实施“信息产业部负责实施的行政许叫项日及其条件、程序，期限规定（第一批3》中的电信设备抗震性能检测格证核发目的规定，避免戒减轻通信设备的地震破坏，提高通信系统运行的可靠性，诚少地后米临时的经济损失，制定在规范。
1.2凡在我国抗震设防烈度7烈度以上（含7烈度地区的公用电信网上使用的移动基站设备，应取得电信设备抗震性能检测合格证，未取得信息产业部频发的电信设备抗性能食格证的不得在工程中使用。
1.0.3本规范适用于进人抗震设防烈度为7～9虚地区的9001800MIIzTDMA数字蜂窝移动通信基站设备，80UMHzCIMA数宁蜂离移动通信基站设备，CDMA2000移动通信基站设备、TI-SCDMA移动通信基站设备和WCDMA移动通信基站设备抗地震通信技术性能的考核评定·刘于同类型其他频段CDMA数字蜂案移动站设备的抗需性能检测用参照本观范热行。1.0.4本规范规定TJ00/800MHzTDMA移动通信基站设备、800MHzCDMA秘动通信基站设备（IMA2000移动通信基站设备TD-SCDMA移动通信基站设备、WCLMA移动通信基站设备抗地震性能检测的技术性能检测项日、检测方法、技术指标和评估法
1.0.5木规范依据YD/T883-1999900/1800MII元TMA数字蜂离移动通信网基站子系统设备技术要求及无线指标测试方法，YD/T1047200080GMIIzCDMA数字蟀窝移动通信网设 1
备总测试规范：基站部分等标准制定。1.0.6本规范在执行时，披测基站设备的结构抗地严性能应符合YD5083—2015电信设备抗地需性能检测规范》。1.0.7被测设备还应符合国家、行业主管部1颁发的有关标准和规范，
1.0.8本规范与国家有关标准和规范有示盾时，应以国家标准和规范为推。
英文筑
TCEL/FS
英文名称
2术语和符号
( Aliunlute Radig Frerjuency Channei Number>(Adding Gauhh Whice Noise)
(Buitom)
(Base StetimSubsystem)
(Be.se Srnticn Subsyatem Tirat Equipment)(BareTransceiver Station)
(Code [Divisian Multiple Aroess)(Frame.Erzse Rate)
(Globsl Systetn inr Mobile)
(Midele)
(Residual Bit Frrnr Rndio)
(Hadic Frzguency)
(Receive)
(SlwFrequencyHopping?
(T'ra:fic (Channel/Full Rate Spccch)[Time Divisiun Muluiple Access)(Transrever
(Tansmit)
中文名称
单刘射预频道号
加性高斯占噪声
进行测试的B5S支持赖
范用中的最低炳车
基站子系统
基站测试设备
码分案址
顿擦陈率
全球数动通信系统
进行测或的13S5文持频
串范国中的中光频率
残余比特禁错率
恒既题
进行测试的克持规
率范国中的最高频率
业务道：全速话音
时分多址接人
收发信机
3900/1800MHz.TDMA移动通信基站设备3.1被测基站设组成及要求
3.1.1被测基站设备出收发信机和基本控制功能单元组成，3.1.2被测基站设备应按规格型号满配置。3.1.3」家在提交检测设备的同时应提供基站设备测试时需要的相关软件、硬件设备。
3.2基站设备技术性能检测项目
3.2.1：RF载波平发射功率测试应符合以下要求：1、技术指标要求
1）个RX的静态功率级0的功率测容限相对于被测设备的最大功率在正常条性下为十2仍
2）动态下行链路功宰控制要求RF输出功率以2dB为步长降低15级每级的误差容限为士1.5dI3，在止常条件下总误差容限为±3 dB.
2、测试方法
1）被测BTS应在TX合路器的输人端或BSS的天线接头处测量。厂家应说明SS在测量参考点处的最大输出功率，2）在开始测试1小时前将BSS配置的所有IRX开机并设置为全功发射。
3）被测BSS应以相同功率电平在间：TDMA发送至少3个连续时院。在其中个时1的有用部分测量功率电平，对至少200时隙的结果按对数进行平均。有用部分的吋隙定义如图3.2.1所示.每个时隙可包含156.25个调制比特，实际上是一颠中的8个时随里2个的隙包含157个有用比特而6个时隙包含156个有用比特。动率(dn)
-30i Pxle
有用部分
147 bit
T056/13(542.R)
[-417 bi1-542.8 μs-7 u56/13 μs:时際-576.9 15-156.25bit
往：等功率.产.
图3.2.1正常突发脉冲的动率时间包络10
3.2树位误差与平均频率误差测试应符个以下要，1.披术指标要求
1）相位误差不应超过：5°均方根值（RMS);20°峰值。2）突发脉冲的平均赖率误差不应超过：0.05Ppm。2．测试方法
时面s
1在开始测试 1 小时前,将 BSS 配置的所有 TRX 开机并设置为全功率发射
2）如果BSS支持频率合成器慢跳频，则BSS应配置为最TRX数册，ARFCV包:含获测BSS 的最大T作带宽和B、MT（对十900MHz来说B,M、T分别对应于1号频点，62号额点，124号频点;对于 1800 MHz米说.B、M、T 分别对应于 512 号频点、699频点，885号赖点），应执行3次测试，可使用与BTS有相同跳频序列的测试设备迹行测试，也可使用懒率固定在B、M、T的测试5
设备进行测试。如果BSS仅支持基带跳频或不支持跳频，则成在BM、T上使用不同RX进行洲式。对每个被测TRX至少应测试·个时：
B）T3SSTE应从被测3RX的发送信号中取出输入TRX调制器的加密比特的儿知伪随机比特流。伪随机比特流成为TTQ.153 卷1V,4定义的511 bit伪随机比特流中任意 148 bit 子序刻，此彻随机比特流可以是由插在RX假道骗码之前的插人见个伪随机比特流产牛的，而目励产生2的个不同的窦发脉冲，STE应以最低为每个调制比特2个抽样的分辨率抽出时随有用部争（窦发脉冲中间的147hit)的相位轨迹【相位相刘于时似4）RSSTE应从已知质随机比特流中1算出理论相位轨迹5测量和理论相位轨迹之差即为相依差凯迹。突发脉冲的平均频率误差相位误差就迹回归线的寻数：成使平均乎方误差（MSE法计算回归线
6）相位误差为相位差轨迹与其线性同归线之差：3.2.3静态参考灵敏度电平测试施符合以下要求：1.技术指标翼求
1) 对于不能SFII的测试，应在一个ARFCV上执行测试，对干SFH下的测试，应在以RF信道心的跳频频率范围内拟行测试。
2) 我 3,2. 3 中给出的错误性能应满足于 TCH/FS信道对于Ib类和I类比特的FER和RBER。
表 3. 2.3
信道类型
TCEVFS
错误密数
注：a的值可在1年1.6之间们两事件中。的值应相同，容限值
3）刘于所有在相郭时隙存在宿号的测试，被测TRX的接收机-6.
在测试期问应激活相时隙。至少激活相邻时隙的接收机的自动增益控制(AGC)应处于工作状态，2.测试方法
1对于规定的ARCV执行本测试。牟心应测试一个TRX的一个时隙，
2）在所有时」BSS配置市所有TRX底开机开在所有时上全功率发射。免费标准bzxz.net
3> 去活 SFH,应在逆定的时脱上以一104 dBm 向 BSS RX 天线接头处提供标推调制测试信号。相邻两时隙电平比被测时際电平高50。所提供的信号应使被测TR的接收机在视试期间处于激活状态或能在相邻时隙上检测出有效GSM 信号。其他保留的时隙内席无信号
4）如果BSS支持同步慢跳频，应按下列改变重复测试：节BSS虚在其最大频率范围内在测试环境所充许SS最大配置的 ARFCN数内跳频.
②测试信号应仅在被测时隙工：提供，其他保留的时隙内应无信号，
