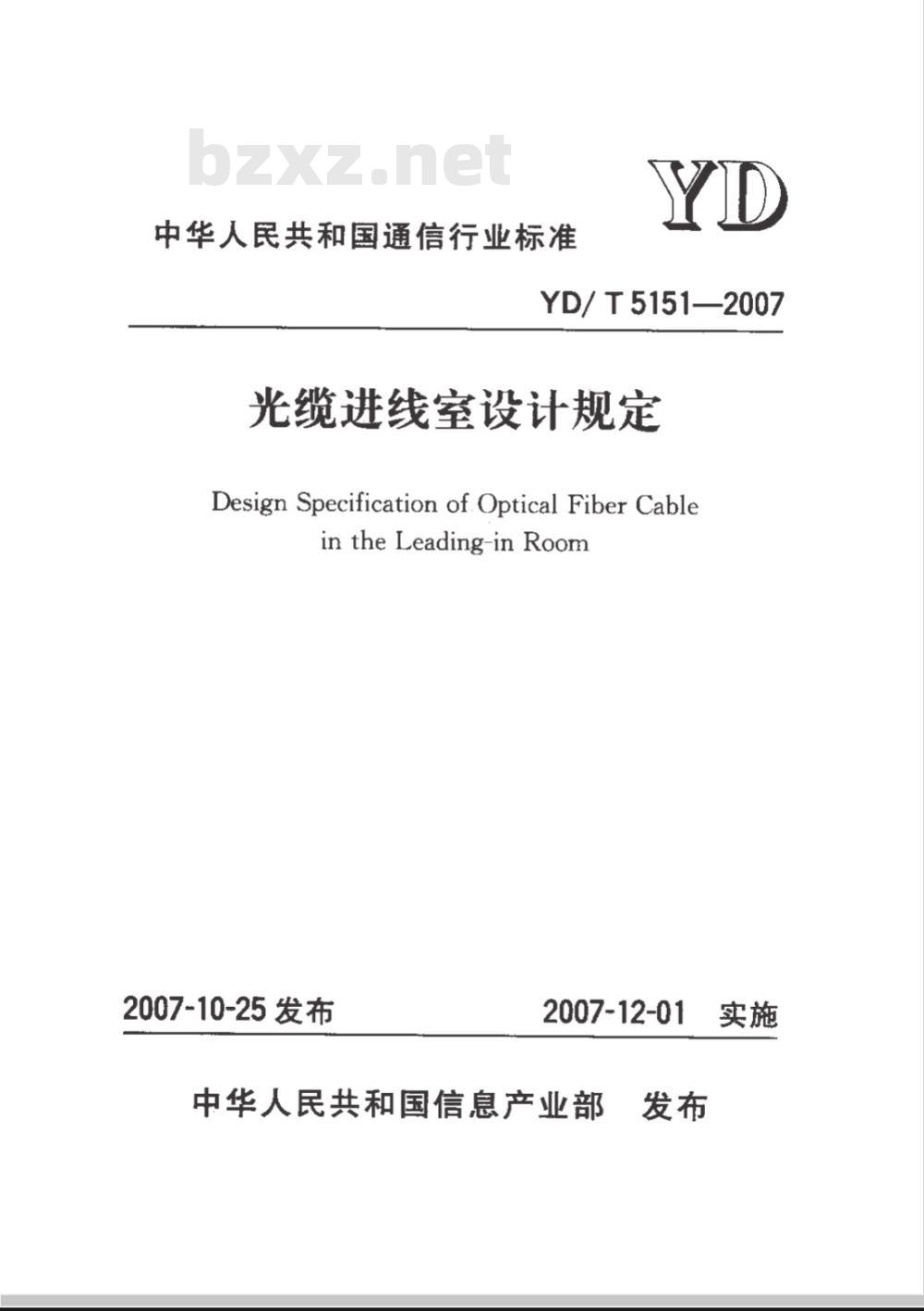

【通信行业标准(YD)】 光缆进线室设计规定

中华人民共和国通信行业标准
YD/ T 5151—2007
光缆进线室设计规定
Design Specification of Optical Fiber Cablein the Leading-in Room
2007-10-25 发布
2007-12-01实施
中华人民共和国信息产业部

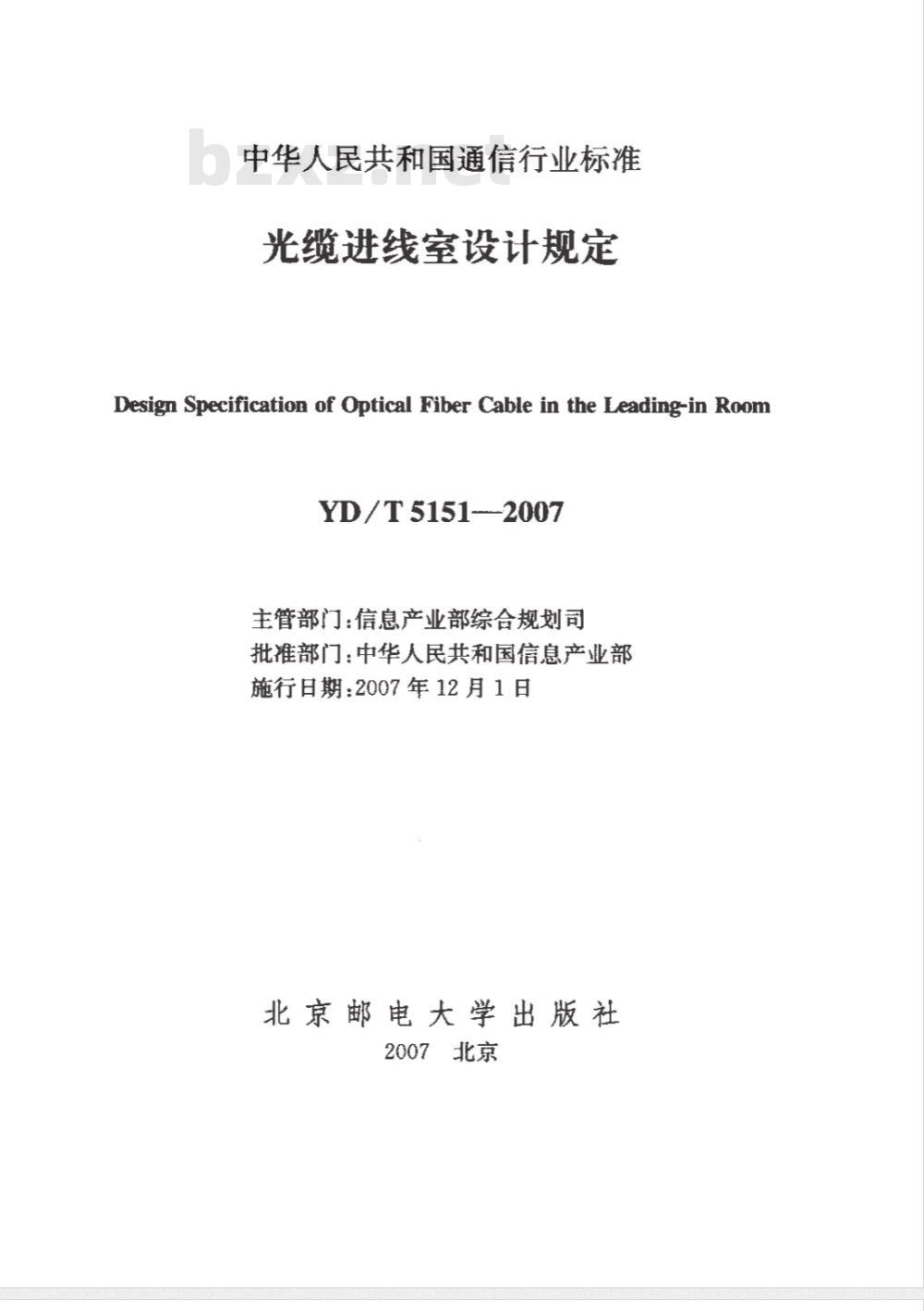

中华人民共和国通信行业标准
光缆进线室设计规定
Design Specification of Optical Fiber Cable in the Leading-in RoomYD/T5151--2007
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：2007年12月1日
北京邮电大学出版社
2007北京

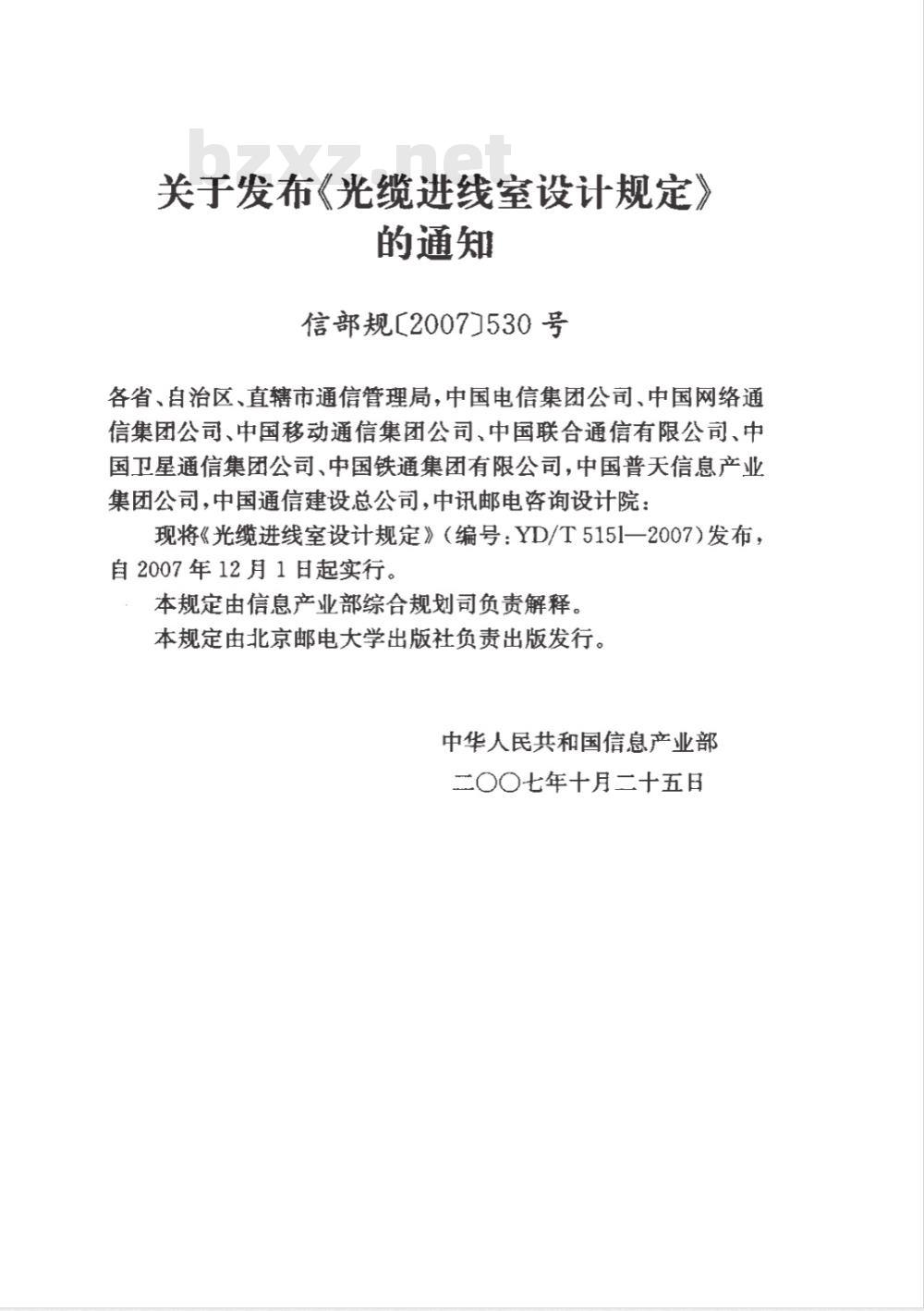

关于发布《光缆进线室设计规定的通知
信部规【2007]530号
各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司，中国普天信息产业集团公司，中国通信建设总公司，中讯邮电咨询设计院，现将《光缆进线室设计规定》（编号：YD/T5151一2007）发布，自2007年12月1日起实行。
本规定由信息产业部综合规划司负责解释。本规定由北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
二〇〇七年十月二十五日

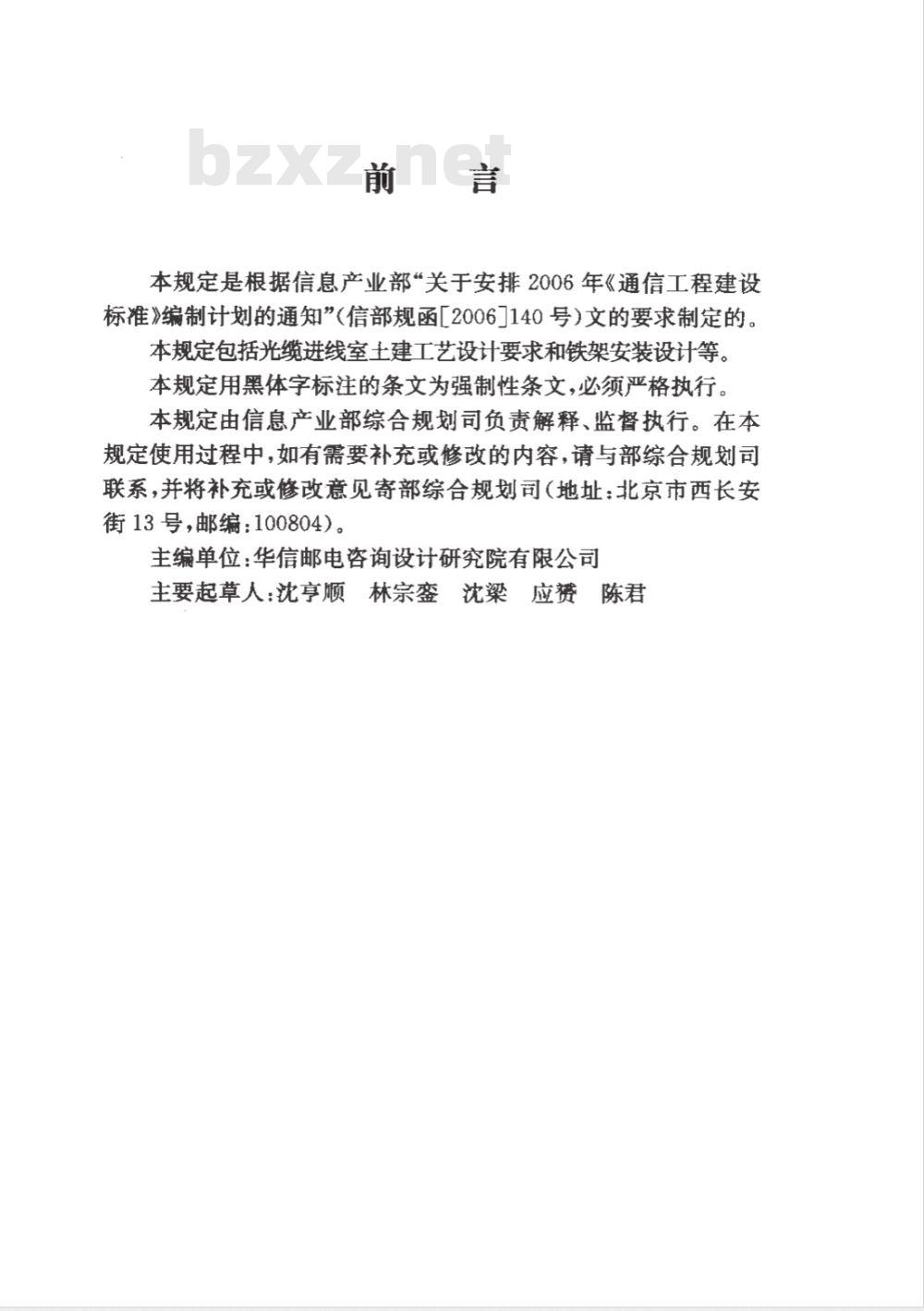

本规定是根据信息产业部“关于安排2006年《通信工程建设标准》编制计划的通知”（信部规函[2006]140号)文的要求制定的。本规定包括光缆进线室土建工艺设计要求和铁架安装设计等。本规定用黑体字标注的条文为强制性条文，必须严格执行。本规定由信息产业部综合规划司负责解释、监督执行。在本规定使用过程中，如有需要补充或修改的内容，请与部综合规划司联系，并将补充或修改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100804）。bZxz.net

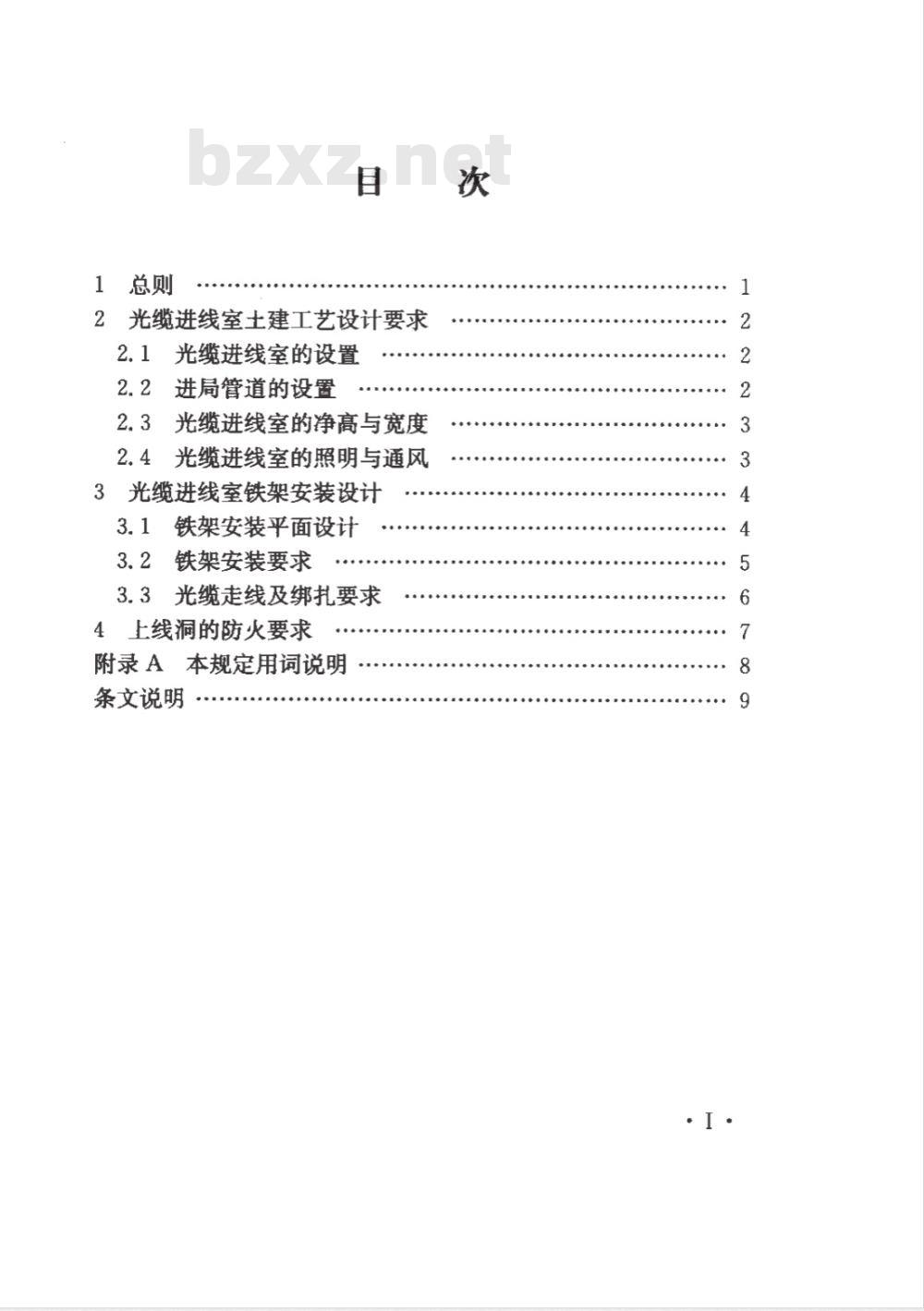

主编单位：华信邮电咨询设计研究院有限公司主要起草人：沈亨顺林宗銮沈梁应赞陈君总则
2光缆进线室土建工艺设计要求
2.1光缆进线室的设置
2.2进局管道的设置
2.3光缆进线室的净高与宽度
2.4光缆进线室的照明与通风
3光缆进线室铁架安装设计
3.1铁架安装平面设计
3.2铁架安装要求
3.3光缆走线及绑扎要求
4上线洞的防火要求
附录A本规定用词说明
条文说明
1总则
1.0.1本规定适用于新建通信机房光缆进线室工程设计。改、扩建工程可参照执行。
1.0.2光缆进线室的规模应根据通信机房光缆终局容量确定。1.0.3光缆进线室的铁架安装设计，应根据进线室的建筑结构、面积、净高、进局管道方向、孔数及上线洞位置等因素综合考虑。1.0.4光缆进线室设计在确保通信畅通、安全可靠的前提之下。应考虑实用，施工、维护应方便，铁架外观应整齐、美观，容量能满足远期需求。
1.0.5进线室使用的铁架应符合国家或通信行业标准的定型产品和构件。
1.0.6在执行本规范与国家规定有矛盾时，应以国家规定为准。2光缆进线室士建工艺设计要求
2.1光缆进线室的设置
2.1.1光缆进线室在建筑物中的建筑方式宜采用全地下室、半地下室两种主要模式；条件许可时应优先选择半地下室。2.1.2光缆进线室在通信楼中所处的位置宜靠外墙设置。2.1.3光缆进线室内不宜有突出的梁和柱，2.1.4光缆进线室应为专用房屋，不得作为通往其他房间的走道使用。
2.1.5光缆进线室不宜通过其他管线，在不影响总体布局及光缆布放的情况下，对必须通过进线室的其他管线，应采取保护措施严禁通过燃气管线和高压电缆线。2.1.6光缆进线室宜设置两个及两个以上光缆上线洞。2.1.7光缆进线室应具有良好的防水性能，不应渗漏水。光缆进线室内应设积水坑或挡水墙，室内地坪应向积水坑倾斜，积水坑宜置于进局管孔下方，进线室应设有抽排水设施。2.1.8光缆进线室应具有防火性能，采用防火门，门向外开，宽度不宜小于1000mm。
2.1.9光缆进线室应考虑设置施工，维护人员上下、进出通道。2.1.10光缆进线室内四壁和天花板应抹光，地表面应抹平。2.1.11光缆上线洞应以长方形为主，宽度不宜小于250mm。2.1.12进线室应预留大楼内联合接地网的接地端子。2.2进局管道的设置
2.2.1光缆进线室宜考虑二路及二路以上不同方向光缆进局管2
道，管孔数应满足终局容量。
2.2.2进局管道的材料应选用易封堵、高强度、耐腐蚀管材。2.2.3进局管道不能与机房同时施工时，应在墙壁预留洞孔，洞孔大小应按终局容量确定。
2.2.4管道进口底部离进线室地面距离不应小于400mm，项部距天花板不宜小于300mm，管道侧面离侧墙不应小于200mm。管孔均应采用有效的防水堵塞措施。2.3光缆进线室的净高与宽度
2.3.1全地下进线室净高不宜小于2000mm；半地下进线室地面埋深不宜小于室外地坪1000mm。2.3.2进线室宽度：单面铁架不得小于1700mm、双面铁架不得小于3000mm。
2.4光缆进线室的照明与通风
2.4.1光缆进线室内应设置普通照明和应急照明系统：1．普通照明由市电电源供电；应急照明由机房大楼应急电源系统供电，室内灯光照度不应低于1001x，应采用防潮、防爆灯具。2.室内电源开关应设在进线室大门外，每个开关宜分区控制：开关离地面高度1400mm。
3．室内所有灯线、开关、插座，应采用暗线敷设。2.4.2进线室内每隔5000～6000mm安装单相三线制电源插座一个，插座离地面高度1400mm。2.4.3·通风要求：
1.全地下进线室应设通风装置，要求室内工作时能达到普通通风标准。
2、特殊地区的全地下进线室，应设置有害气体自动报警装置。3
3光缆进线室铁架安装设计
3.1铁架安装平面设计
3.1.1光缆进线室铁架平面布置设计形式有单面、双面和多排等各种形式。
3.1.2铁架通过连接件与建筑物构件组合成以排为单位的一个或多个牢固整体，不允许中间有墙体或房柱阻挡分割。3.1.3每排铁架宜直线布置安装，如确有困难，应尽量避免直角拐弯。
垂直立柱之间宽度宜为700～800mm。3.1.5
铁架始端的垂直立柱与进局管道的距离宜为600～700双面铁架宜设双立柱，立柱间距宜为200~300mm。3.1.6
3.1.7走线托架宽度宜为300～400mm，上下层之间距离不宜小手200mm。
3.1.8走线托架最低层距地面不得小于300mm：最高层距天花板不宜小于500mm，梁下不宜小于250mm。3.1.9铁架中横连固铁件之间距离宜为700～800mm，距下走线托架宜500~～700mm，距上走线托架不得小于200mm。3.1.10铁架高度：铁架的高度与长度，应根据进局光缆条数，上下走线托架层数及余缆架挂所占铁架中间位置，可按下列公式进行计算：
h=a+2nXb+nzXc+d+e
h：铁架总高度；
a：最低层走线托架离地面的距离；.4·
6：走线托架层次之间的距离；
C：余缆盘绕架挂层次距离；
d：余缆架挂铁件距走线托架距离：e：最高层走线托架离天花板或大梁之间距离；ni：走线托架层数：
n2：余缆架挂层数。
注：层次之间的距离按上平面计。3.1.11走线托架离上线洞大于600mm时，应设置爬梯或吊挂桥架。
3.1.12进线室铁架间应设置必要的通道，主工作走道不应小于1000mm，次工作走道不应小于800mm。3.2铁架安装要求
3.2.1铁架应根据进局管孔、光缆敷设终局容量，一次装齐，不宜分期安装。
3.2.2铁架主要构件由垂直立柱、走线托架、横连固铁件、余缆盘绕架挂铁件组成。
3.2.3铁架的各构件间应通过连接件牢固连接，并应与建筑物地面、承重、天花板及房柱固定。3.2.4垂直立柱宜选用80×43×43×5mm槽钢或56×56X5mm等边角钢。
3.2.5走线托架宜选用40×35×35×4mm和30×30×30X4mm多孔“L”形方钢
3.2.6横连固铁件宜选用50×5mm扁钢或40×35×35×4mm多孔\[”形方钢。
3.2.7余缆盘绕架挂铁件宜选用$16×200mm有头穿钉，固定在垂直立柱或横连固铁件中。
3.2.8立柱与天花板、大梁相接的连固铁件，宜选用50×50×5mm等边角钢。
3.2.9铁架与承重墙、房柱加固支撑铁件宜选用50×50×5mm等边角钢。
3.2.10进线室铁架铁件必须采用有效的防锈处理措施。3.2.11垂直立柱之间应保持电气连通，铁架与联合接地网间的连接线应采用截面积不小于70mm2多股铜线。3.2.12铁架安装应进行抗震加固，加固方式应符合YD5059一2005《电信设备安装抗震设计规范》的相关要求。3.3光缆走线及绑扎要求
3.3.1进线光缆与出线（至0DF架）光缆，应走不同层次走线托架，中间余缆盘绕宜多点固定架挂3.3.2光缆在铁架中排列绑扎应整齐、美观，尽量减少弯曲次数，不得有交叉重选现象，避免直角转弯。3.3.3余缆盘绕直径、长度应符合设计要求，每处余缆架挂点不宜架挂多于4盘余缆。
