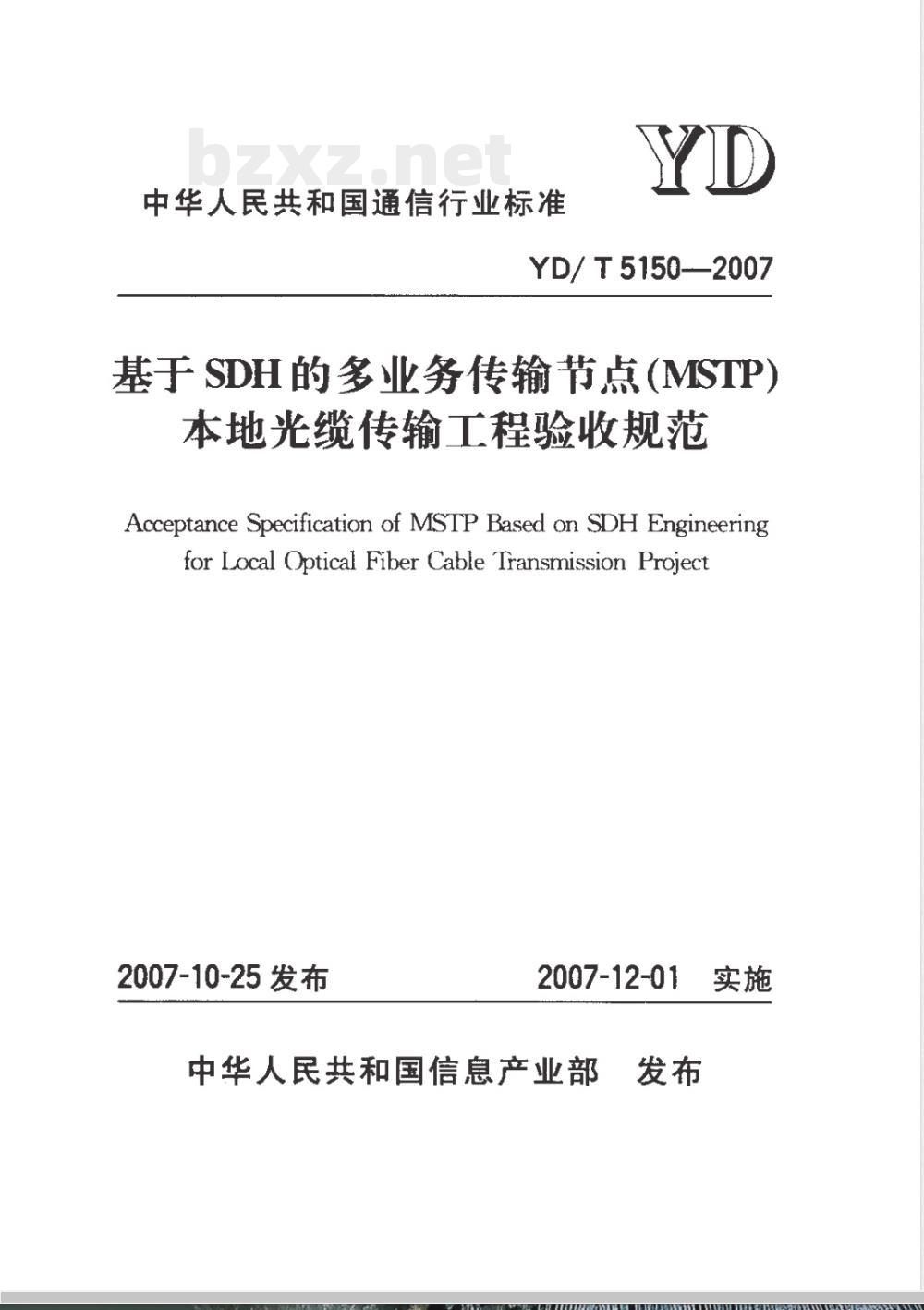

【通信行业标准(YD)】 基于SDH的多业务传输节点(MSTP)本地光缆传输工程验收规范

中华人民共和国通信行业标准
YD/ T 5150-—2007
基于SDH的多业务传输节点（MSTP）本地光缆传输工程验收规范
Acceptance Specification of MSTP Based on SDH Engineeringfor Local Optical Fiber Cable Transmission Project2007-10-25发布
2007-12-01
中华人民共和国信息产业部

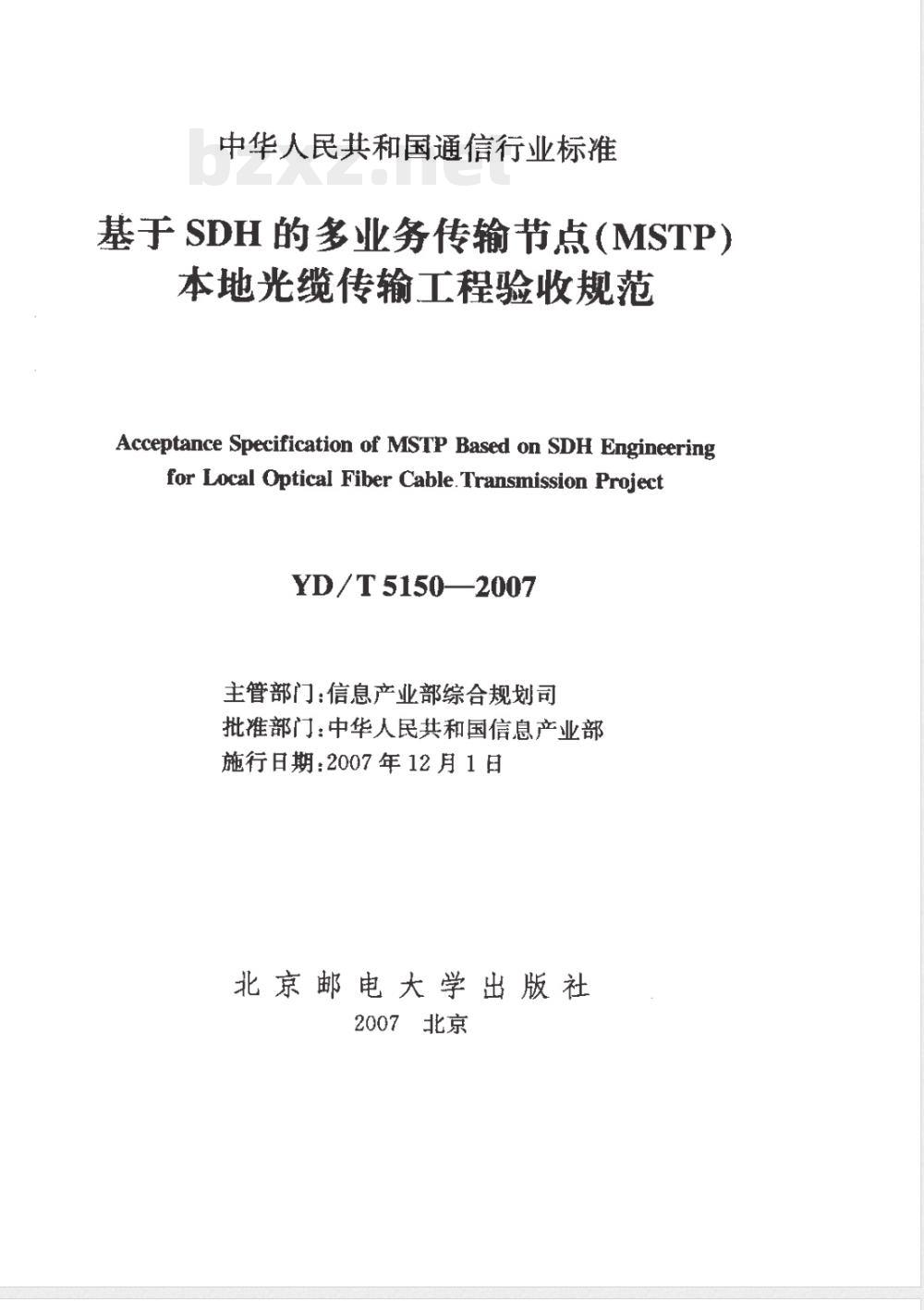

中华人民共和国通信行业标准
基于SDH的多业务传输节点（MSTP）本地光缆传输工程验收规范
Acceptance Specification of MSTP Based on SDH Engineeringfor Local Optical Fiber Cable. Transmission ProjectYD/T5150—2007
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：2007年12月1日
北京邮电大学出版社
2007北京

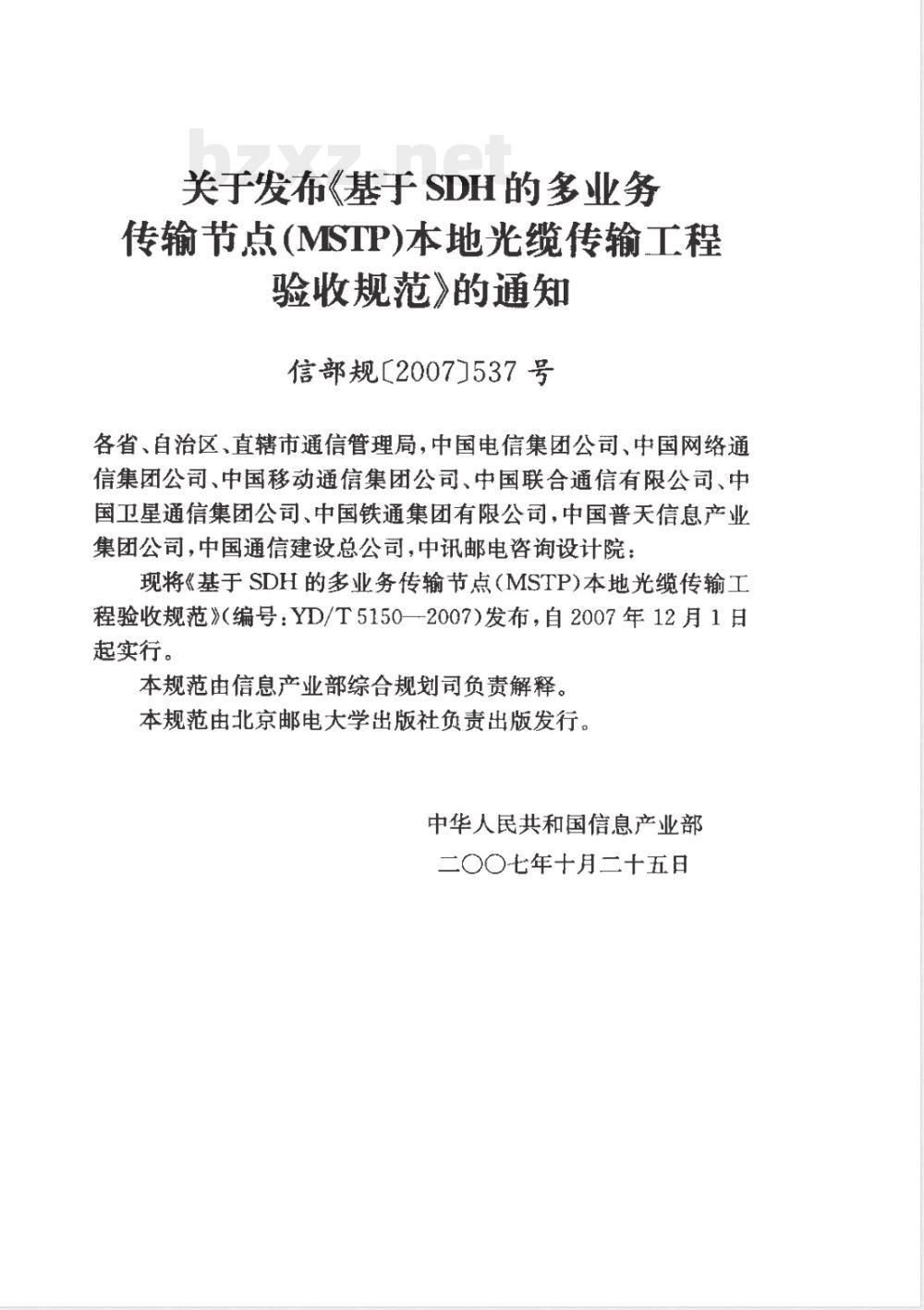

关于发布《基于SDH的多业务
传输节点（MSTP)本地光缆传输工程验收规范》的通知
信部规【2007]537号
各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司，中国普天信息产业集团公司，中国通信建设总公司，中讯邮电咨询设计院：现将《基于SDH的多业务传输节点（MSTP)本地光缆传输工程验收规范》（编号：YD/T5150—-2007)发布，自2007年12月1日起实行。
本规范由信息产业部综合规划司负责解释。本规范由北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
二〇七年十月二十五月

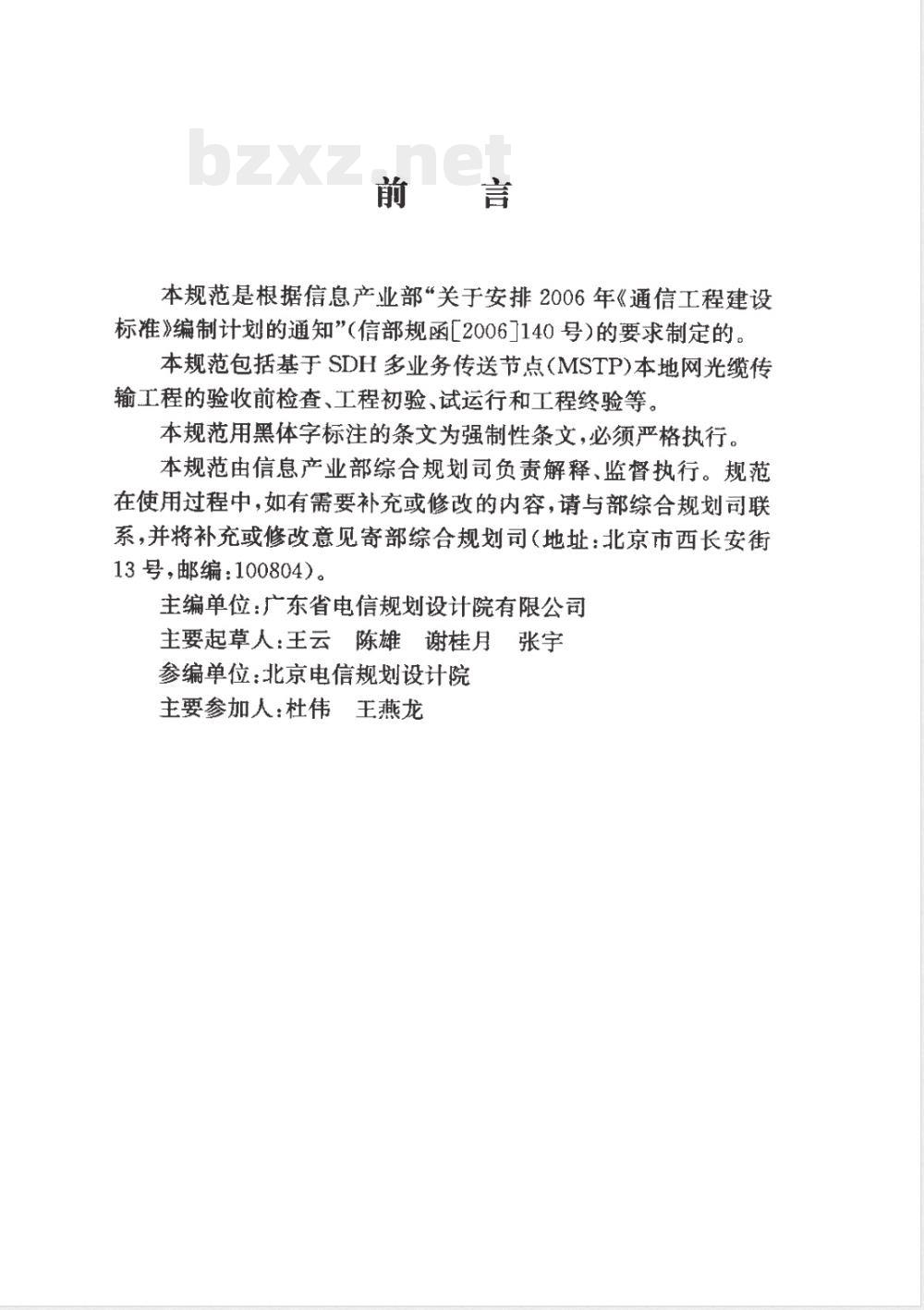

本规范是根据信息产业部“关于安排2006年《通信工程建设标准》编制计划的通知”（信部规函[2006］140号）的要求制定的。本规范包括基于SDH多业务传送节点（MSTP)本地网光缆传输工程的验收前检查、工程初验、试运行和工程终验等。本规范用黑体字标注的条文为强制性条文，必须严格执行。本规范由信息产业部综合规划司负责解释、监督执行。规范在使用过程中，如有需要补充或修改的内容，请与部综合规划司联系，并将补充或修改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100804）。
主编单位：广东省电信规划设计院有限公司主要起草人：王云　陈雄　谢桂月　张宇　参编单位：北京电信规划设计院主要参加人：杜伟王燕龙
术语和符号
设备安装检查
铁架安装
机架安装
子架安装
网管设备的安装www.bzxz.net
4缆线布放及成端
电缆布放及成端
光纤连接线的布放及绑扎
数字配线架跳线的布放
UTP配线架跳线布放
5设备检查及本机测试
电源及告警功能检查
光接口检查及测试
PDH/SDH电接口检查及测试
FE电接口检查及测试
以太网的检查及测试
ATM的检查及测试
6系统性能测试及功能检查
SDH/PDH系统性能测试
以太网系统性能测试
ATM系统性能测试
RPR系统性能测试
6.5系统保护功能验证
6.6系统辅助功能检查
7网管系统基本功能检查
7.1网元管理系统基本功能检查
7.2网络/子网管理功能检查
7.3本地维护终端功能检查
竣工技术文件检查
工程验收
附录A
附录B
验收前检查
工程初验
试运行
工程终验
本规范用词说明
测试验收表
条文说明
1总则
1.0.1本规范是基于SDH多业务传送节点（MSTP)本地网光缆传输工程质量检查、检验、随工验收、工程初验、终验的依据。适用于基于SDH多业务传送节点（MSTP)本地网光缆传输工程的新建工程，扩建和改建工程可参照执行。1.0.2本规范未列入的内容应按设计文件办理。1.0.3工程设计中采用的电信设备应取得信息产业部电信设备人网许可证。未取得信息产业部颁发的电信设备人网许可证的不得在工程中使用。
在我国抗震设防烈度7度以上（含7烈度）地区公共电信网中使用的传输设备，应取得电信设备抗震性能检测合格证，未取得信息产业部颁发的电信设备抗震性能合格证的不得在工程中使用1.0.4在执行本规范与国家规定有矛盾时，应以国家规定为准。如执行本规范个别条文有困难时，应提出充分理由并经主管部门审批。
英文缩写
CC-LOC
2　术语和符号　
英文全称
Alarm Indication Signal
Automatic Laser Shutdown
Asynchronous Transfer Mode
Bit Error Ratio
Connection Admission ControlConstant Bite Rate
Connectivity Check-Loss of ContinuityCell Delay Variation
Cell Error Rate
Cell Loss Priority
Cefl Loss Rate
Cyclic Redundancy Check
Cell Transfer Delay
Element Managernent System
Far End Block Error
Far End Receive Failure
Link Capacity Adjustment SchemeLoss of Cell Delineation
Local Craft Terminal
Loss of Continuity
Loss of Frame
Loss of Multiframe
Loss of Pointer
Loss of Signal
Medium Access Control
中文名称
告警指示信号
激光器自动关断
异步转移模式
误码率
连接允许控制
恒定比特率
连接检查-连续性丢失
信元时延变化
信元错误率
信元丢失优先级
信元丢失率
循环穴余校验
信元传送时延
网元管理系统
远端块误码
远端接收失效
链路容量调整机制
信元定界丢失
本地维护终端
连续性丢失
懒丢失
复帧丢失
指针丢失
信号丢失
媒体接人控制
nrt-VBR
rt-VBR
Multi-Service Transport PlatformNetwork Management System
Network Parameter Control
non-real time Variable Bite RateOut-of-Cell Delineation
Out of Frame
Peak Cell Rate
Plesiochronous Digital HierarchyPseudo-Random Binary SequenceRegenator
real time Variable Bite RateResilient Packet Ring
Receiver
Sustainable Cell Rate
Synchronous Digital HierarchySub-Network Management SystemSpatial Reuse Protocol
Transmitter
Unspecified Bite Rate
Virtual Concatenation
Virtual Channel Identifier
Virtual Path Identifier
User Parameter Control
Unshieled Twisted Pair
Variable Bite Rate
Virtual Local Area Network
Virtual Path
多业务传送平台
网络管理系统
网络参数控制
非实时可变比特率
信元定界失步
顿失步
峰值信元速率
准同步数字系列
伪随机二进制序列
中继器
实时可变比特率
弹性分组环
接收机
可持续信元速率
同步数字系列
子网管理系统
空间重用协议
发送机
未指定比特率
虚级联
虚信道标识符
虚通道标识符
用户参数控制
非屏蔽双绞线
可变比特率
虚拟局域网
虚通道
3设备安装检查
3.1铁架安装
3.1.1槽道、走线架和光纤护槽安装应按YD/T5149--2007《SDH本地网光缆传输工程验收规范》中有关标准执行。3.2机架安装
3.2.1机架安装应按YD/T5149—2007《SDH本地网光缆传输工程验收规范》中有关标准执行。3.3子架安装
3.3.1设备子架安装应按YD/T5149—2007《SDH本地网光缆传输工程验收规范》中有关标准执行。3.4网管设备的安装
3.4.1网管设备安装应按YD/T5149—2007《SDH本地网光缆传输工程验收规范》中有关标准执行。.4·
4缆线布放及成端
4.1电缆布放及成端
4.1.1电缆布放及成端应按YD/T5149--2007《SDH本地网光缆传输工程验收规范》中有关标准执行。4.2光纤连接线的布放及绑扎
4.2.1光纤连接线的布放及绑扎应按YD/T5149-—2007《SDH本地网光缆传输工程验收规范》中有关标准执行。4.3数字配线架跳线的布放
4.3.1数字配线架跳线的布放应按YD/T5149--2007《SDH本地网光缆传输工程验收规范》中有关标准执行。4.4UTP配线架跳线布放
4.4.1非屏蔽五类及五类以上电缆的规格程式应符合设计文件或技术规范的要求。
4.4.2跳线的走向、路由应符合设计规定。4.4.3跳线的布放应顺直，捆扎牢固，松紧适度。对于设备间的非屏蔽五类电缆跳线总长度不宜超过100m。4.4.4
设备间的非屏蔽五类电缆跳线的弯曲半径至少应为电缆4.4.51
外径的4倍。
