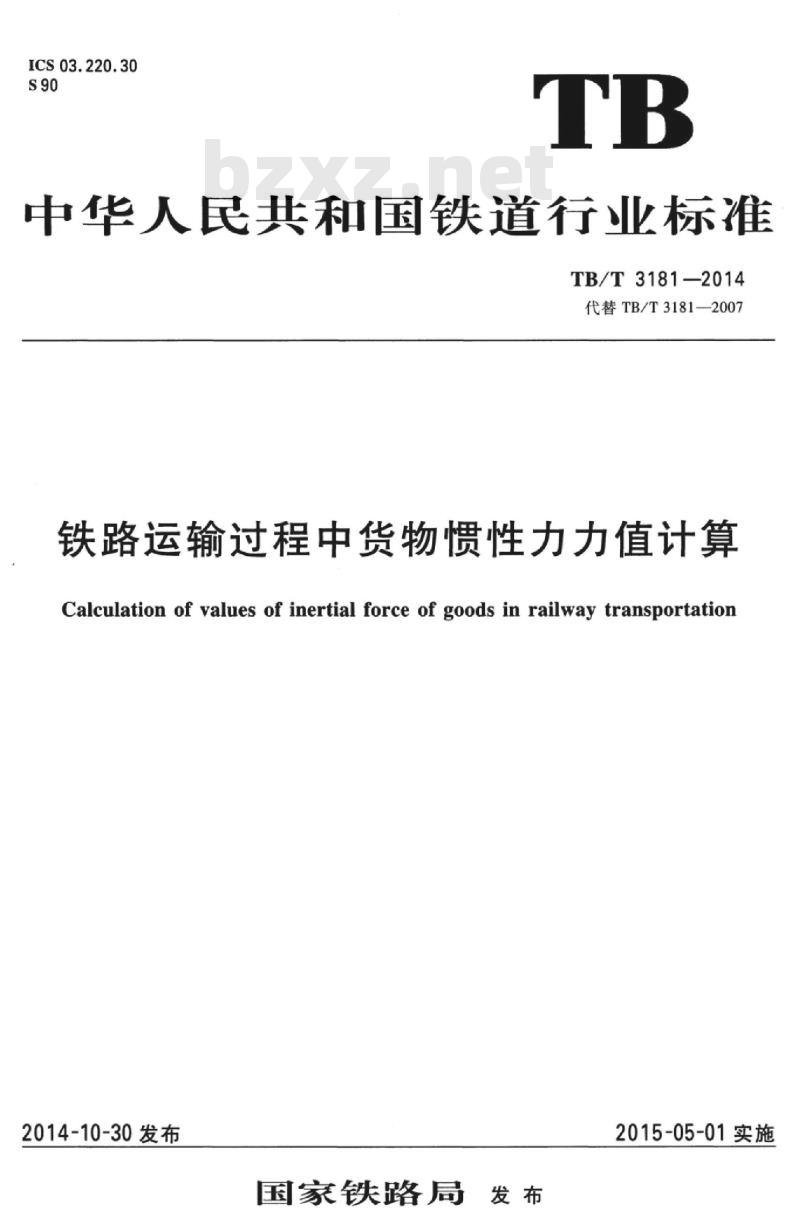

ICS03.220.30
中华人民共和国铁道行业标准
TB/T3181—2014
代替TB/T3181—2007
铁路运输过程中货物惯性力力值计算Calculation of values of inertial force of goods in railway transportation2014-10-30发布
国家铁路局发布
2015-05-01实施

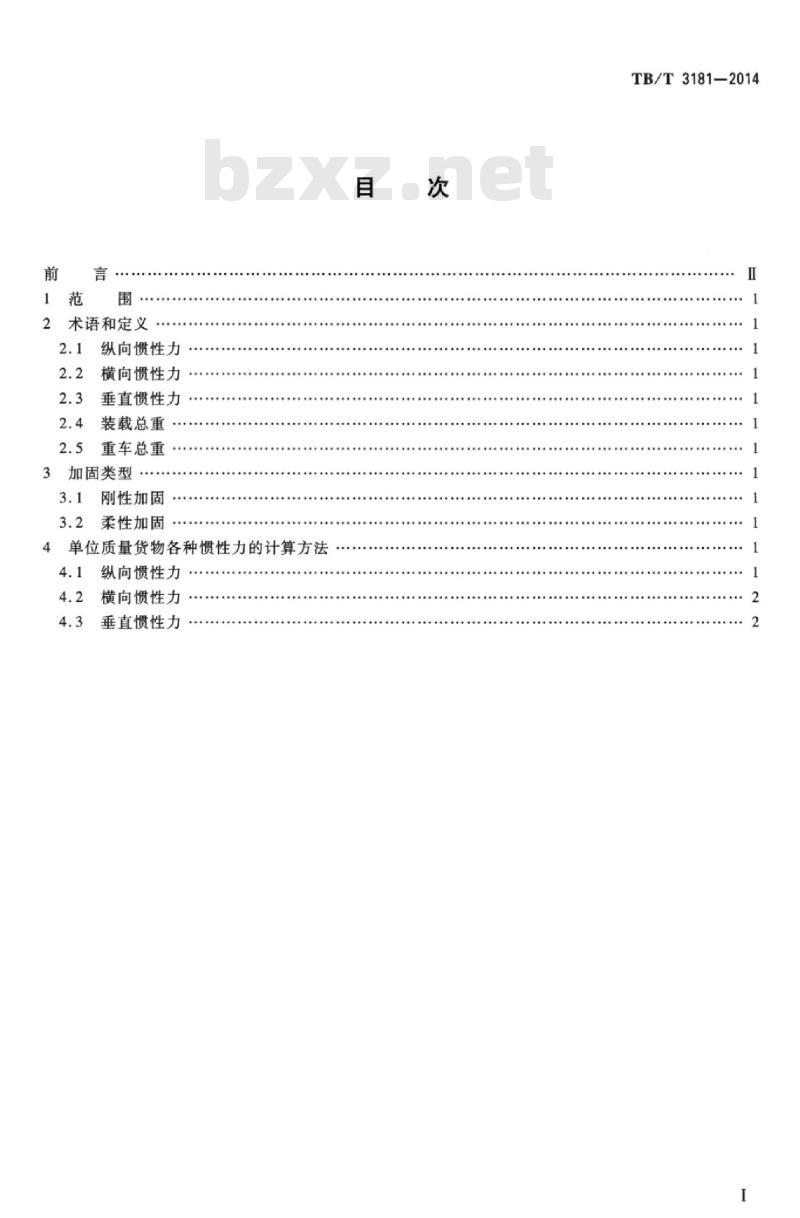

2术语和定义
2.1纵向惯性力
横向惯性力此内容来自标准下载网
垂直惯性力
装载总重
2.5重车总重
3加固类型
刚性加固
柔性加固
单位质量货物各种惯性力的计算方法4.1纵向惯性力
横向惯性力
垂直惯性力
TB/T3181—2014
HiiKAoNiKAca
TB/T3181-2014

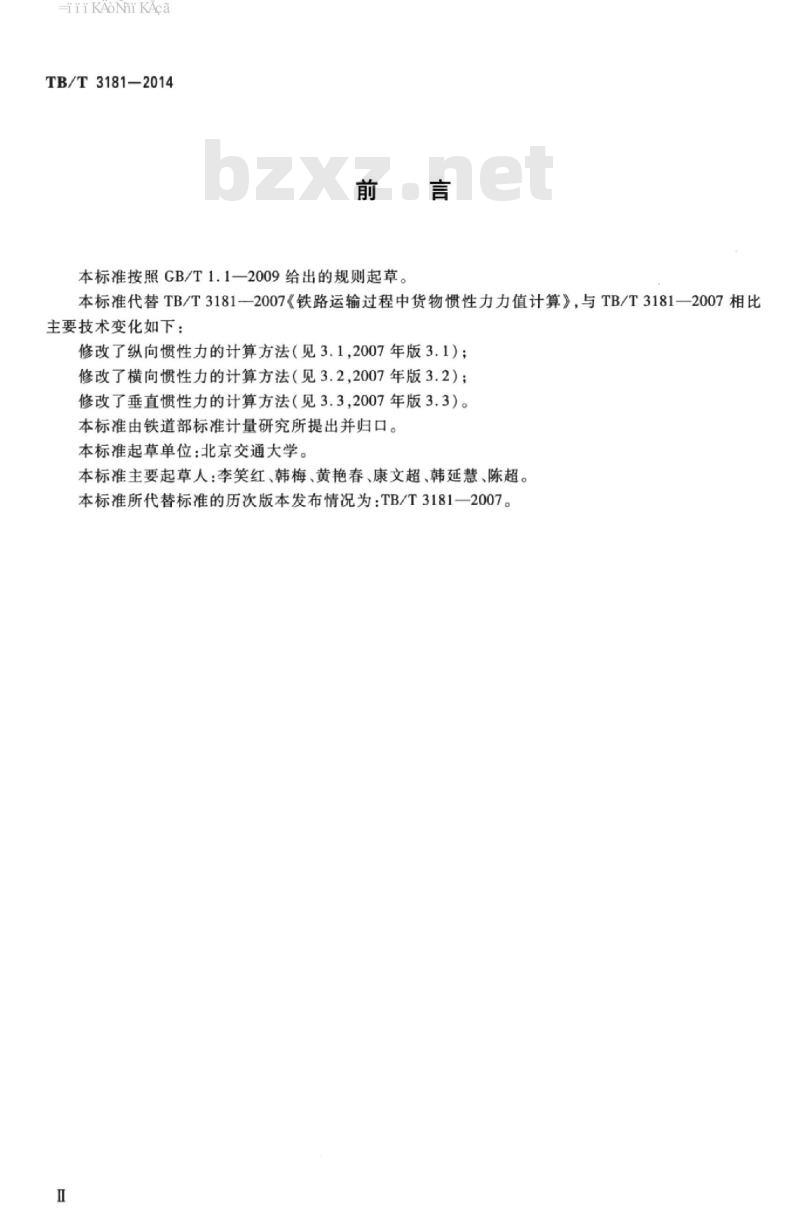

本标准按照GB/T1.1一2009给出的规则起草。本标准代替TB/T3181—2007《铁路运输过程中货物惯性力力值计算》，与TB/T3181—2007相比主要技术变化如下：
修改了纵向惯性力的计算方法（见3.1,2007年版3.1）；修改了横向惯性力的计算方法（见3.2,2007年版3.2）；修改了垂直惯性力的计算方法（见3.3,2007年版3.3）。本标准由铁道部标准计量研究所提出并归口。本标准起草单位：北京交通大学。本标准主要起草人：李笑红、韩梅、黄艳春、康文超、韩延慧、陈超。本标准所代替标准的历次版本发布情况为：TB/T3181—2007。Ⅱ
Hii KAoNhi KAca

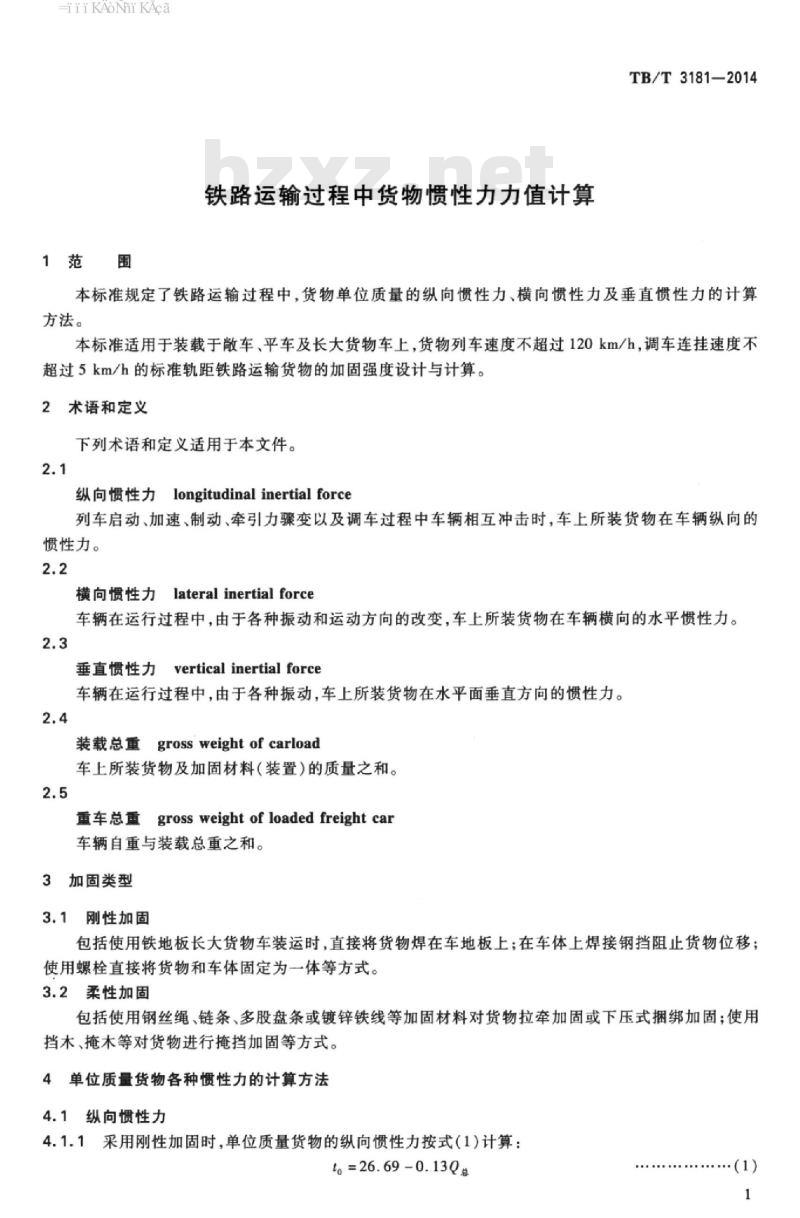

1范围
铁路运输过程中货物惯性力力值计算TB/T3181—2014
本标准规定了铁路运输过程中，货物单位质量的纵向惯性力、横向惯性力及垂直惯性力的计算方法。
本标准适用于装载于散车、平车及长大货物车上，货物列车速度不超过120km/h，调车连挂速度不超过5km/h的标准轨距铁路运输货物的加固强度设计与计算。2术语和定义
下列术语和定义适用于本文件。2.1
纵向惯性力longitudinal inertialforce列车启动、加速、制动、牵引力骤变以及调车过程中车辆相互冲击时，车上所装货物在车辆纵向的惯性力。
横向惯性力lateral inertial force车辆在运行过程中，由于各种振动和运动方向的改变，车上所装货物在车辆横向的水平惯性力。2.3
垂直惯性力vertical inertial force车辆在运行过程中，由于各种振动，车上所装货物在水平面垂直方向的惯性力。2.4
装载总重gross weightof carload车上所装货物及加固材料（装置）的质量之和。2.5
重车总重grossweightof loadedfreightcar车辆自重与装载总重之和。
3加固类型
3.1刚性加固
包括使用铁地板长大货物车装运时，直接将货物焊在车地板上：在车体上焊接钢挡阻止货物位移：使用螺栓直接将货物和车体固定为一体等方式。3.2柔性加固
包括使用钢丝绳、链条、多股盘条或镀锌铁线等加固材料对货物拉牵加固或下压式捆绑加固；使用挡木、掩木等对货物进行掩挡加固等方式。4单位质量货物各种惯性力的计算方法4.1纵向惯性力
4.1.1采用刚性加固时，单位质量货物的纵向惯性力按式（1)计算：to=26.69-0.13Q点
TiKAoNiKAca
TB/T3181-2014
式中：
每吨货物的纵向惯性力，单位为千牛每吨（kN/t）：Q
重车总重，单位为吨（t)；当Q>130t时，按130t计算。4.1.2采用柔性加固时，单位质量货物的纵向惯性力按式（2）计算：tg=0.0012Q-0.32Q+29.85
式中：
每吨货物的纵向惯性力，单位为千牛每吨（kN/t)：to
Q总——重车总量，单位为吨(t）；跨装运输时，按跨装车组总重计算。当130t150t时，t。=5.88kN/t。
4.2横向惯性力
单位质量货物的横向惯性力按式（3）计算：ng=2.82+2.2
式中：
no—每吨货物的横向惯性力，单位为千牛每吨（kN/t)；(2）
-货物重心偏离车辆横中心线的距离，单位为毫米（mm）；跨装时，为货物转向架中心销偏离车辆横中心线的距离，单位为毫米（mm）；1一一负重车转向架中心距（具有多层转向架群的货车为底架心盘中心距），单位为毫米（mm）。4.3垂直惯性力
使用散车和普通平车装载时，单位质量货物的垂直惯性力按式（4）计算：4.3.1
9弄=3.54+3.78-
式中：
每吨货物的垂直惯性力，单位为千牛每吨（kN/t)；.(4)
货物重心偏离车辆横中心线的距离，单位为毫米（mm）：跨装时，为货物转向架中心销偏离车辆横中心线的距离，单位为毫米（mm）；1一一负重车转向架中心距，单位为毫米（mm）。4.3.2使用长大货物车装载时，单位质量货物的垂直惯性力按式（5）计算：9座=4.53+7.84号
式中：
每吨货物的垂直惯性力，单位为千牛每吨（kN/t)；（5）
货物重心偏离车辆横中心线的距离，单位为毫米（mm）；跨装时，为货物转向架中心销偏离车辆横中心线的距离，单位为毫米（mm）1一一负重车转向架中心距（具有多层转向架群的货车为底架心盘中心距），单位为毫米（mm）。2
Hii KAoNni KAca
HiiKAoNni KAca
中华人民共和国
铁道行业标准
铁路运输过程中货物惯性力力值计算Calculation of values of inertial force of goods in railway transportationTB/T3181—2014
中国铁道出版社出版、发行
（100054，北京市西城区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174中国铁道出版社印刷厂印刷
慢权必究
版权专有
开本：880mmx1230mm
2015年2月第1版
印张：0.5
5字数：6千
2015年2月第1次印刷
151134309
定价：10.00元
