【TB铁路运输标准】 铁路地面信号产品振动试验方法

ICS 45. 020
中华人民共和国铁道行业标准
TB/T2846-2015
代替TB/T2846—1997

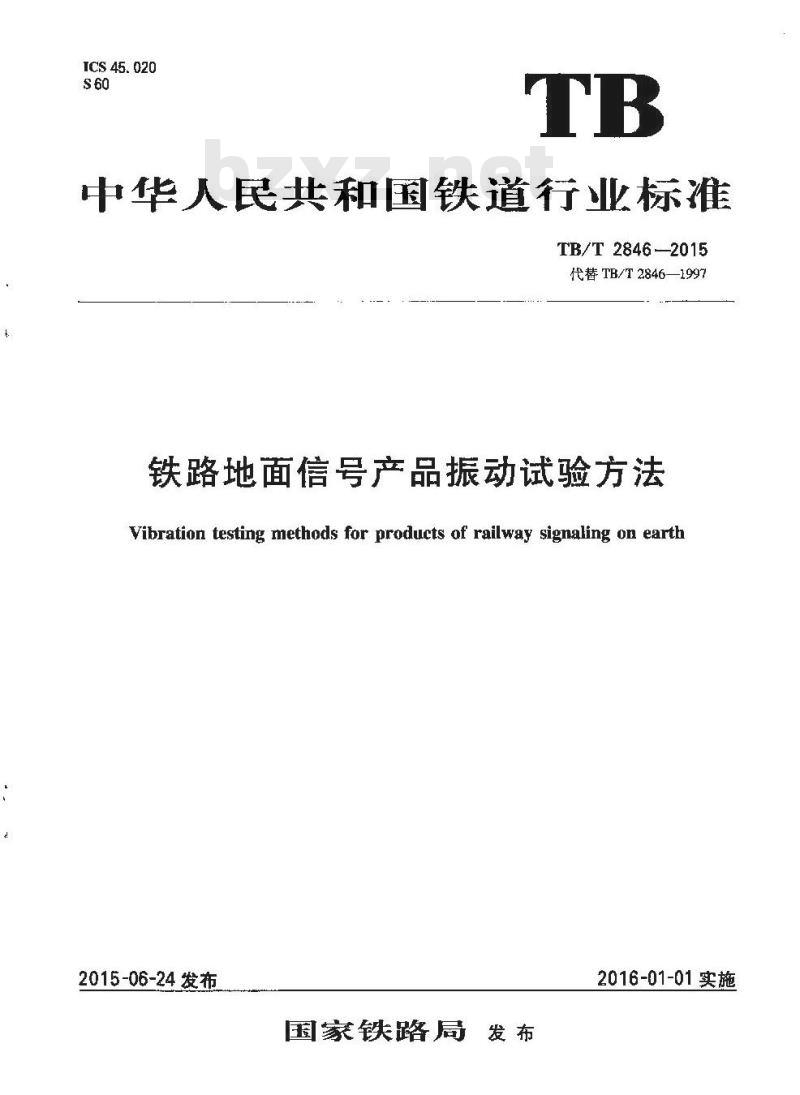

铁路地面信号产品振动试验方法Vibration testing methods for products of railway signaling on earth2015-06-24发布
国家铁路局发布
2016-01-01实施

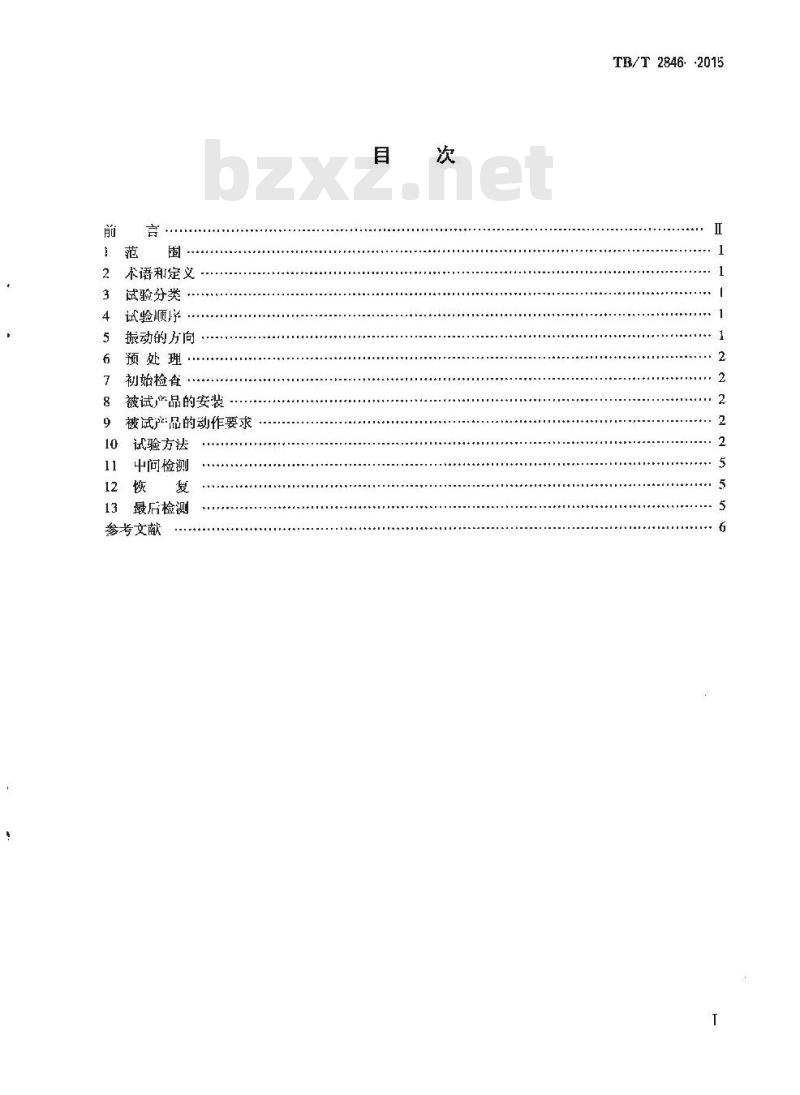

术语和定义
试验分类
试验顺序
振动的方向·
预处理
初始检套
被试产品的安装
被试产品的动作要求
试验方法
中问检测
最后检测
参考文献
TB/T 2846: -2015
-TKAONKAca
TB/T 2846—2015

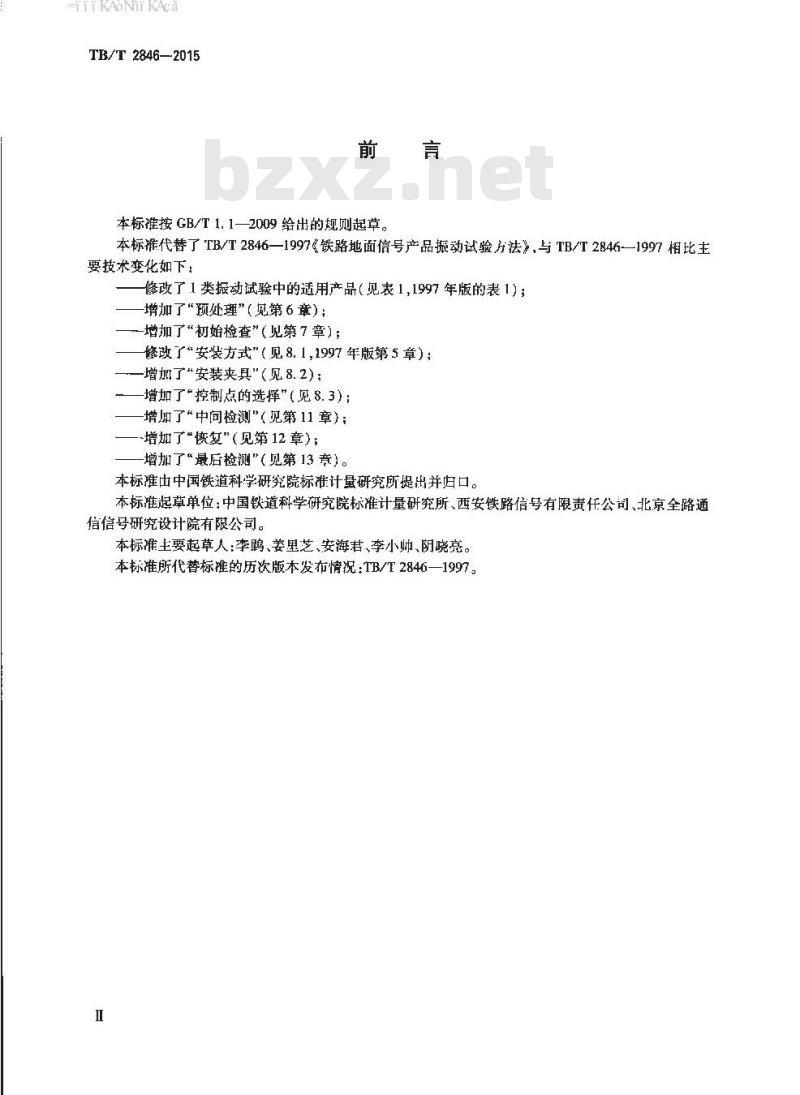

本标谁按GB/T1.1—2009给出的规则起草。本标准代替了TB/T2846—1997《铁路地面信号产品振动试验方法》，与TB/T2846—1997相比主要技术变化如下：
修改了1类振动试验中的适用产品（见表1，1997年版的表1）；增加了“预处理”（见第6章）；增加了”初始检查”（见第7章）；修政了“安装方式\（见8.1，1997年版第5章）：增加了“安装夹具\（见8.2）：—增加了“控制点的选择”（见8.3）：增加了“中问检测\（见第11章）；-增加了“恢复”（见第12章）；增加了“最后检测\（见第13竞）。本标准由中国铁道科学研究院标准计量研究所提出并归口。本标准起草单位：中国铁道科学研究院标准计量研究所、西安铁路信号有限责任公司、北京全路通信信号研究设计院有限公司。
本标准主要起草人：李鹃、姜里芝、安海君、李小帅、阴晓亮。本标准所代替标推的历次版本发布情况：TB/T2846—1997。I
-KAONKAca

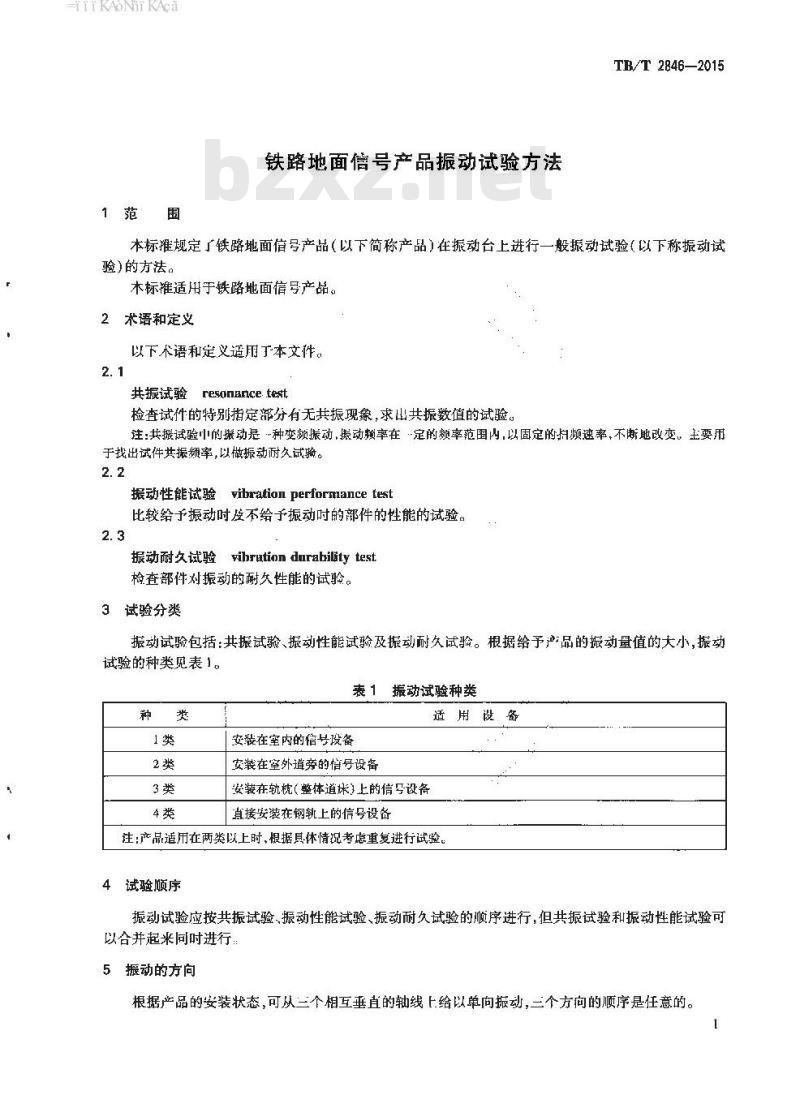

1范围
铁路地面信号产品振动试验方法TB/T 2846—2015
本标准规定「铁路地面信号产品（以下简称产品）在振动台上进行一般振动试验（以下称振动试验)的方法。
木标准适用于铁路地面信号产品。2术语和定义
以下术语和定义适用丁本文件。2.1
共振试验resonance. test
检查试件的特别指定部分有无共振现象，求出共振数值的试验。注:共振试验中的摄动是种变频振动,娠动颊率在定的频率范围内,以固定的频速率,不断地改变。主要用于找出试件共振频率，以做振动耐久试骚。2. 2
振动性能试验yibrationperforniancetest比较给予振动时度不给予振动时的部件的性能的试验。2.3
振动耐久试验zibrution darability test检查部件对振动的耐久性能的试验。3试验分类
振动试验包括：共振试验、振动性能试验及振动耐久试验。根据给予产品的振动量值的大小，振动试验的种类见表1。
表1振动试验种类
安装在室内的信号设备
安装在室外道旁的信号设备
安装在轨枕（整体道述)上的信设备真接安装在钢轨上的信号设备
适用设备
注：产品适用在两类以上时、根据具休情况考虑重复进行试验。4试验顺序
振动试验应按共振试验、振动性能试验、振动耐久试验的顺序进行，但共振试验和振动性能试验可以合并起米同时进行
5振动的方向
根据产品的安装状态，可从三个相互垂直的轴线上给以单向振动，二个方向的顺序是任意的。-TTKAONKAca
TB/T 2846-2015
振动是指安装在振动台的被试产品按给定的加速度全振幅及位移全振幅进行试验。6预处理
按照产品标准或相关技术规范进行预处理7初始检查
按照产品标准或相关技术规范进行初始检查。8被试产品的安装
8.1安装方式
被试产品安装在振动台上进行试验时，应采取与使用时相的安装方式和状态。被试产品按正常的安装方式育接或借助于爽具紧固于振动台台面上，并尽量避免其他附加的紧固或捆扎，所有连接件（如电缆、导管，导线管）对被试产品的限制也必须和止常周定时的限制相似。如果试验必须使用某种专用接头，这些接头不应对试验有明显的影响。用于测量和腔制的传感器，应牢因的刚性空装于被试产品与台面惑光基的固定点上，也可尽最靠近该固定点或其他规定的位置。产品标准或相关技求规范成说明重力影响是否重要。如果重要，被试品安装应保证重力作用方向与正常状态相致。
8.2安装夹具
安装夹具应能保证被试产品在规定的轴向上进行振动。安装夹具应模拟实际安装情况。安装爽具与被试产品组成的整体在质量工应尽量对称分布于振动台上，以使不平衡载荷减到最小。
8.3控制点的选择
当夹具刚性较大且被试产品体积较小时，通常可用台面中心作为控制点；当夹具刚性对控制值影响较大时，可选择被试产品与火具或振动台台面的连接点作为控制点；当被试产品体积较大，或用上述控制点不合适时，则可采前样品预期的或者在使用中测得的典型响应值的部位作为控制点；有时也可以将台面、夹具、试品的各部位综合考愿作为控制点。控制点要根据试验不问的要求作具体的、适当的选择。
9被试产品的动作要求
进行振动性能试验时要在试件动作状态下试验，厢共振试验和振动耐久试验如无特殊规定，则可在无动作状态进行。但在进行振动耐久试验场合，应比较试验开始前及试验结束后被试产品的动作状态。
10试验方法
10.1共振试验
10.1.1共振试验按以下方式进行：各种试件共振试验的振动频率范围见表2，使振动频率连续上升及下降。a)
振动频率的变化速度，通常采用对数连续扫描，扫描速率小于或等于每分钟个倍频程。h)
°）为准确识别共振点,可延长最低和最高的振动频率之间（例如某-种的10Hz～150Hz）往返次所需的时间。
l）握动的往返次数不应少于1次。2
TKAONKAca
TB/T 2846-~2015
低频范用规定为位移全振幅，高频范用规定为加速度全振幅，全振幅的变化是随着振动频率e)
的变化而变化。加速度个振幅与位移全振幅及振动频率的关系如下式表示：4元
2α=9 807
10*【
式中：
-重力加速度（9.80665m/s)的倍数表示的加速度全振幅；位稀全振幅，单位为毫米（mm）；振动频率,单位为赫兹（Hz）。
表2振动频率范围及振幅的大小
振动题率范
10 -150
10 ~500
撬颊振动
高翻振动
抵频振动
遏频搬动
10 ~ 38
38 ~1 000
10 -100
100 ~1 000
振动大小
加速度全振幅4.90m/s（0.5g）
加速度全振幅9.81 rm/g(1g)
位移全振幅2.5mm
加速度全振幅147m/s（15g）
位移全辨帕 2. 5 mm
加速度全摄辐981 m/g（100g）
10.1.2在振动台推力不够，或者需要简化试验的场合，可以在表3所列的振动频率范谢内而位移全振幅进行试验。
在表3所列振动范围，使振动频率连续上升或下降。此外，振动频率的变化速度、往返次数等要求与10.1.1a）~d)规定相同表3振动频率范围及位移全振幅
振动频必范围
10 -- 50
50 - 150
10 ~ 70
70-150
150~500
10 ~ 38
38-200
200 -1 000
10~100
100 ~ 300
300 ~ 1 000
注：最高振动频率及对应的位愁全振幅的数值，作为参考列出10.2振动性能试验
位移命振辐
振动性能试验所用的方达和共振试验相同，按照表2或表3使振动频率连续上升及下降。10.3振动耐久试验
10.3.1振动耐久试验的分类
各种类试品的振动耐久试验分为有共振的场合与无共振的场合。试验时间分为A、B、心三种。但3Www.bzxZ.net
-TKAONKAca
TB/T2846—2015
是无特别指山时，则按照B种，根据试验时间、振动台的能力等条件也可以按照A种或C种进行。10.3.2无共振的场合
无共振场合按表4规定进行。
表4振动耐久试验（无共振的场合）振动
全振幅
参考加速
度全振幅
m/s(g)
294(30)
1960(200)
试验时间
注：上下、左右、前后方向试验时都相同。10.3.3有共振的场合
有共振场合按以下方式进行试验：a
全振幅
参考加速
度全振隔
m/s(g)
6.86(0.7)
13.7(1.4)
206(2)
1370(140)
试验附间
全振幅
考加速
度全振幅
m/s(g)
4. 90(0.5)
147(15)
981(100)
试验附间
试品的共振点只有一个的情况，根据共振频率，用衣2所列位移全握幅或加速度全振幅（其中加速度全振幅按公式1换算成2l)按表5规定进行试验；然后再根据表4所规定搬动频率和位移全振幅欺表6所示试验时问进行试验。试品的共振点在两个及以上的情说，选共振点的位移全振幅或加速度全振幅的较大的，按）要求进行试验。
振动耐久试验（有共振的场合）A种
振动懒
其娠振动频懒率
位移全振嵋
注：上下、左右、前后试验时间都相同。试验时间
位移全振蝠
试验时间
表6振动耐久试验（非共振峰状态）的试验时间A种
试验时间
注：上下,左石、前后试验时间都相同。4
试验时间
位移全振蝠
试验时间
试验时间
-TTKAONKAca
中间检测
按照产品标准或相关技术规范的要求进行中间检测：12
按照产品标准或相关技术规范的要求进行恢复。最后检测
试验结束后，按照产品标准或相关技术规范的要求进行最后检测，TB/T28462015
-rKAoNKAca
TB/T2846—2015
参考文献
L1] GB/T2421.1—2008
中工电子试品环境试验
概述和指南
规范编制者用信息试验概要
8电工电了试品环境试验
[2] GB/T 2421. 2—2008
[3]GB/T2423.10—2008电上电子试品环境试验第2部分：试验方法试验Fc：振动（正弦）电工电子试品环境试验第2部分：试验方法振动、冲击和类似动力学[4] GB/T 2423. 43—2008
试品的安装
电工电子试品环境试验
[51 GH/T 2424. 26-2008
[6] GB/T 6444—2008机械振动
平衡词汇
第3部分：支持文件和导则
振动试验选择
中华人民共和国
铁道行业标准
铁路地面信号产品振动试验方法Vibration testing methods for products of railway signaling on earthTH/T 2846---2015
中国铁道出版社出版、发行
（100054,北京市西城区右安门西街8号）读者服务部电话：市电（010)51873174，路电(021)73174中国铁道出版社印刷厂印刷
版权专有侵权必究
开本:880 ×1 230 m
印张：0.75
字数：14千字
反2015年10月第1次印制
2015年10月第1版
5113444
定价：10.00元
