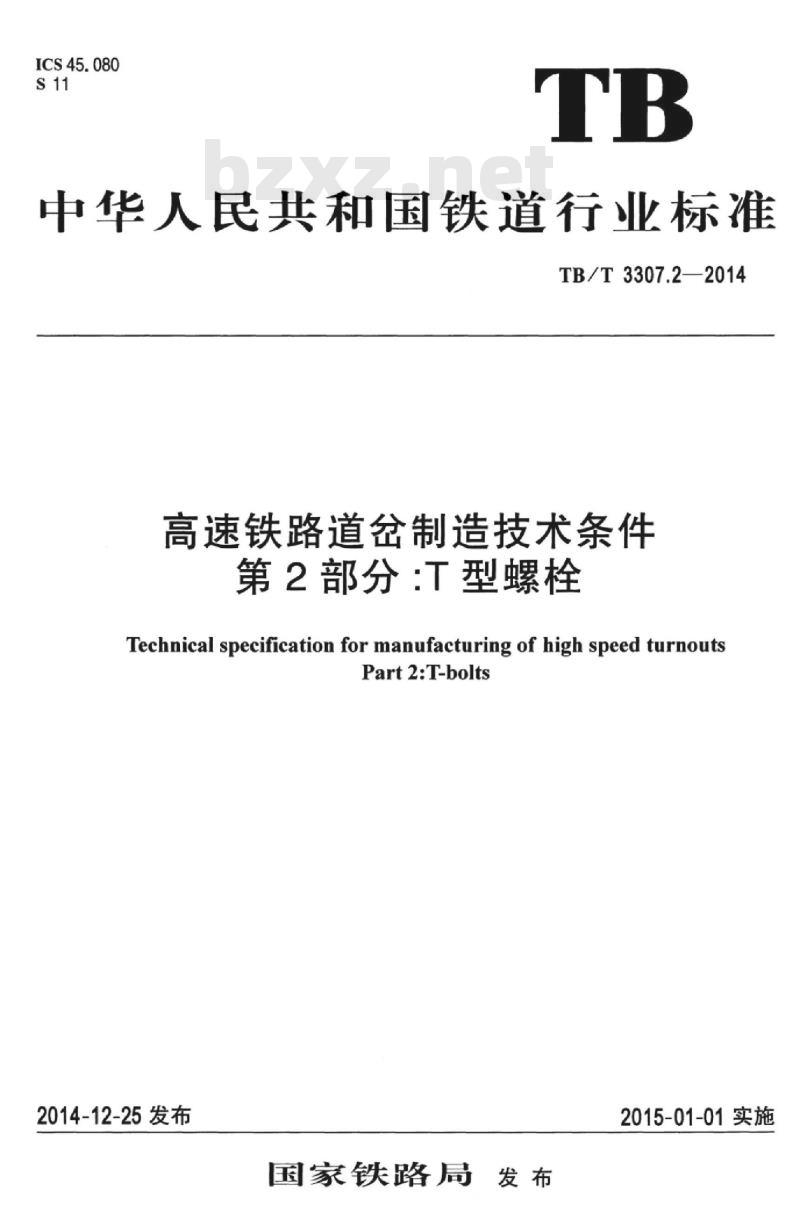

ICS45.080
中华人民共和国铁道行业标准
TB/T3307.2—2014
高速铁路道岔制造技术条件
第2部分：T型螺栓
Technical specification for manufacturing of high speed turnoutPart 2:T-bolts
2014-12-25发布
国家铁路局发布
2015-01-01实施

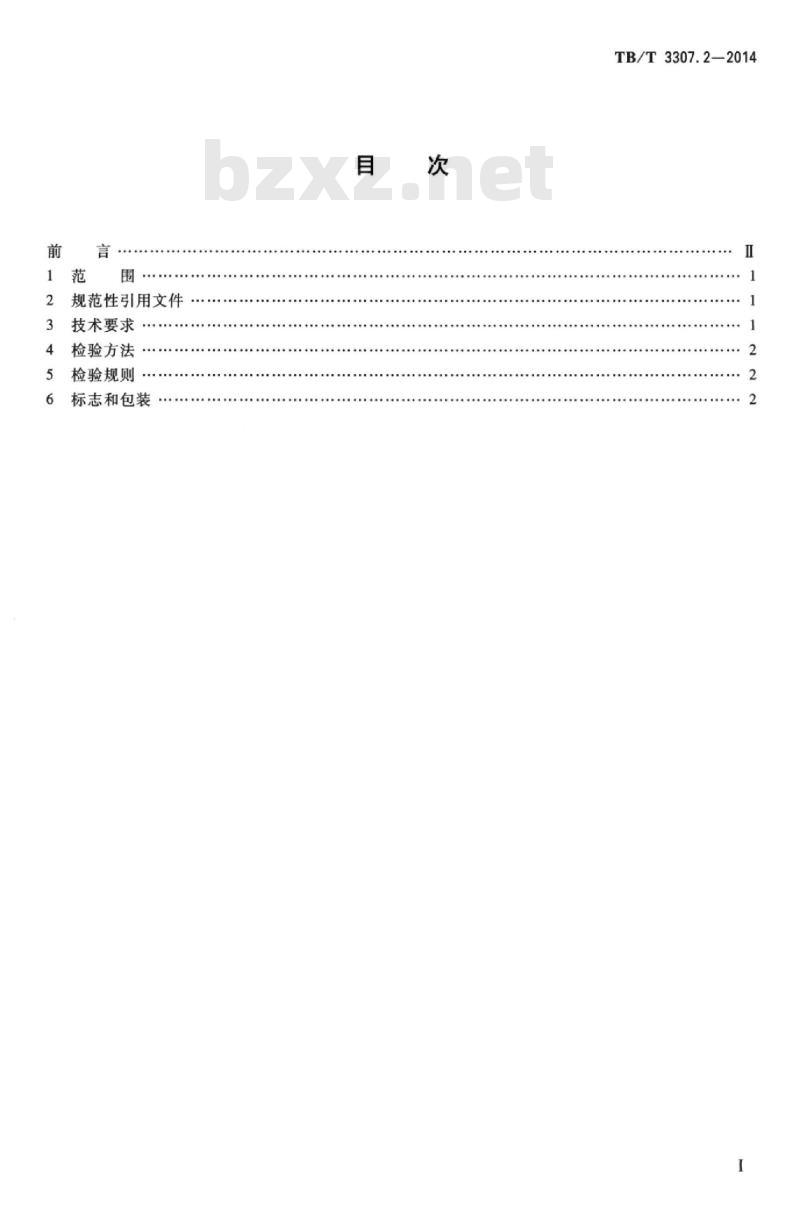

规范性引用文件
3技术要求
检验方法
检验规则
标志和包装
TB/T3307.2—2014
iiKAoNniKAca
TB/T3307.2—2014

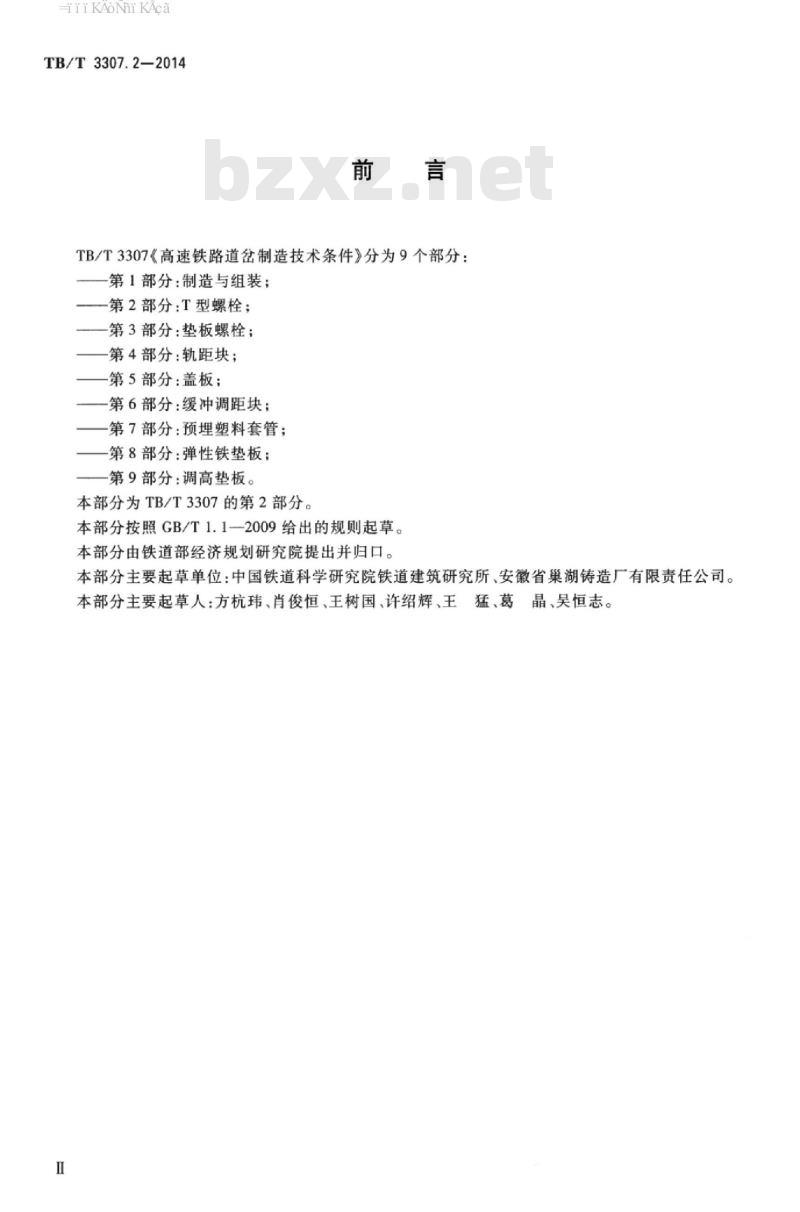

TB/T3307《高速铁路道岔制造技术条件》分为9个部分：第1部分：制造与组装；
第2部分：T型螺栓；
第3部分：垫板螺栓；
第4部分：轨距块；
第5部分：盖板；
第6部分：缓冲调距块；
一第7部分：预理塑料套管：
一第8部分：弹性铁垫板：
第9部分：调高垫板。
本部分为TB/T3307的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由铁道部经济规划研究院提出并归口。本部分主要起草单位：中国铁道科学研究院铁道建筑研究所、安徽省巢湖铸造厂有限责任公司。本部分主要起草人：方杭玮，肖俊恒、主树国、许绍辉、王猛葛
晶、吴恒志。
HiiKAoNi KAca

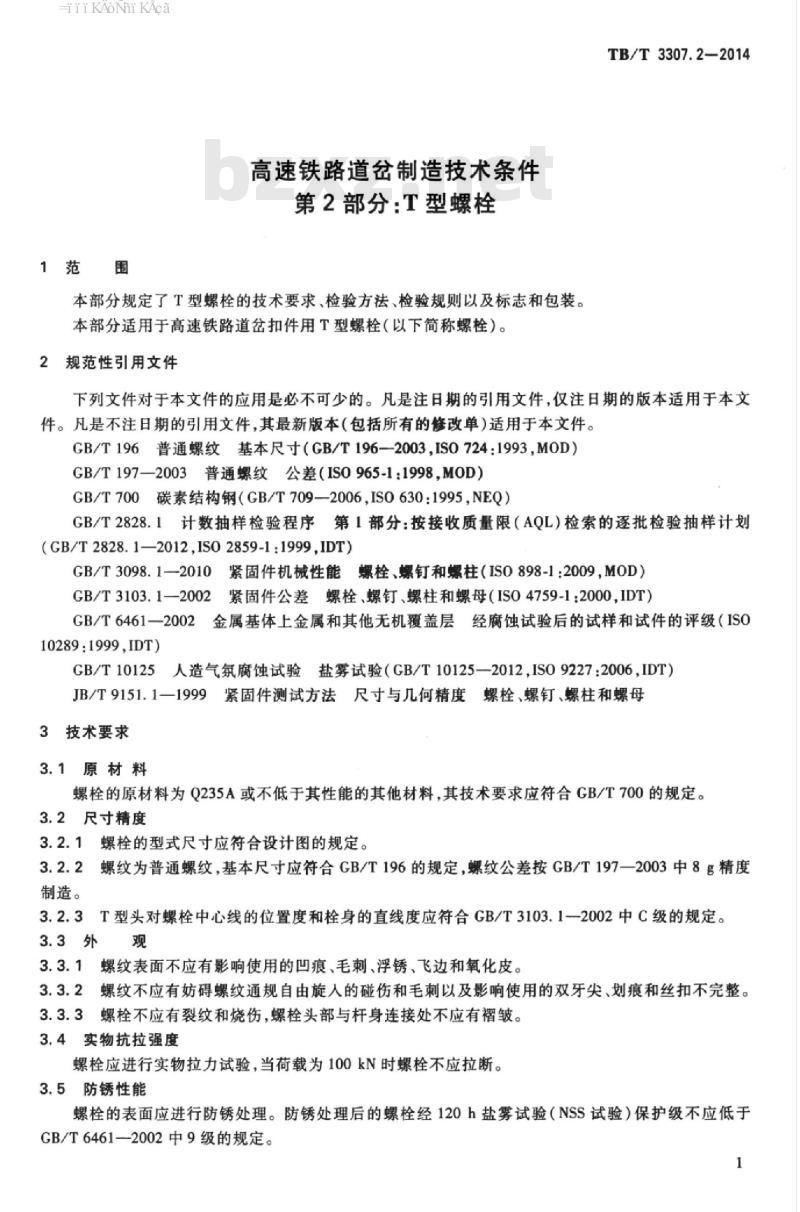

1范围
高速铁路道岔制造技术条件
第2部分：T型螺栓
本部分规定了T型螺栓的技术要求、检验方法、检验规则以及标志和包装。本部分适用于高速铁路道岔扣件用T型螺栓（以下简称螺栓）。2规范性引用文件
TB/T3307.2—2014
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T196普通螺纹基本尺寸（GB/T196—2003，IS0724：1993，MOD）GB/T197—2003普通螺纹公差（ISO965-1：1998，MOD）GB/T700碳素结构钢（GB/T709—2006，ISO630：1995NEQ）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1—2012,ISO2859-1:1999,IDT）GB/T3098.1—2010紧固件机械性能螺栓、螺钉和螺柱（IS0898-1：2009，MOD）GB/T3103.1—2002紧固件公差螺栓、螺钉、螺柱和螺母（IS04759-1：2000,IDT）GB/T6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级（IS010289:1999,IDT)
人造气氛腐蚀试验盐雾试验（GB/T10125—2012，IS09227：2006IDT）GB/T10125
JB/T9151.1一1999紧固件测试方法尺寸与几何精度螺栓、螺钉、螺柱和螺母3技术要求
3.1原材料
螺栓的原材料为Q235A或不低于其性能的其他材料，其技术要求应符合GB/T700的规定。3.2尺寸精度
3.2.1螺栓的型式尺寸应符合设计图的规定。3.2.2螺纹为普通螺纹，基本尺寸应符合GB/T196的规定，螺纹公差按GB/T197—2003中8g精度制造。
3.2.3T型头对螺栓中心线的位置度和栓身的直线度应符合GB/T3103.1一2002中C级的规定。3.3外观
3.3.1螺纹表面不应有影响使用的凹痕、毛刺、浮锈、飞边和氧化皮。3.3.2螺纹不应有妨碍螺纹通规自由旋人的碰伤和毛刺以及影响使用的双牙尖、划痕和丝扣不完整。3.3.3螺栓不应有裂纹和烧伤，螺栓头部与杆身连接处不应有褶皱。3.4实物抗拉强度
螺栓应进行实物拉力试验，当荷载为100kN时螺栓不应拉断。3.5防锈性能
螺栓的表面应进行防锈处理。防锈处理后的螺栓经120h盐雾试验（NSS试验）保护级不应低于GB/T6461—2002中9级的规定。
Tii KAoNni KAca
TB/T3307.2—2014
4检验方法
4.1原材料检验
螺栓的原材料检验按GB/T700的规定进行。4.2尺寸精度检查
4.2.1螺栓的型式尺寸应用专用量具和通用量具检查。4.2.2螺栓的螺纹用螺纹量规进行检查，螺纹通规应顺利旋入全部螺纹，螺纹止规的旋人量不大于4.2.3T型头对螺栓中心线的位置度和栓身直线度分别按JB/T9151.1一1999中头部对螺杆轴线的同轴度方法2和螺杆直线度方法1的规定进行。4.3外观检查
螺栓的外观用目测和螺纹通规检查。4.4实物抗拉强度试验bzxZ.net
螺栓的实物抗拉强度试验按GB/T3098.12010中的规定进行。4.5盐雾试验
螺栓的盐雾试验和评级分别按GB/T10125和GB6461一2002的规定进行。5检验规则
5.1检验分类
螺栓检验分为出厂检验和型式检验。出厂检验应逐批检验，每一检验批不应大于1万件，检验内容为5.2~5.4。有下列情况之一时，螺栓应进行型式检验，检验内容为5.2~5.5。a）工厂初次投产时；
b）材料、工艺有改变时；
c）正常生产每一年时；
d）停产六个月后恢复生产时。
5.2尺寸精度
按GB/T2828.1一次抽样，检验水平I，型式尺寸、位置度和直线度的各分项接收质量限（AQL）均为2.5，螺纹精度接收质量限（AQL)为1.5。5.3外观
按GB/T2828.1一次抽样，检验水平I，对应3.3.1和3.3.2要求的各分项接收质量限（AQL）均为6.5，对应3.3.3要求的接收质量限（AQL）为2.5。5.4实物抗拉强度
按GB/T2828.1一次抽样，检验水平S-1，接收质量限（AQL)为2.5。5.5防锈性能
随机抽取三件螺栓做盐雾试验，三件螺栓均满足要求则该检验项目判为合格：如果有两件不满足要求，则该检验项目判为不合格；如果有一件螺栓不满足要求，则再随机抽取三件螺栓进行盐雾试验，如果再有一件及以上螺栓不满足要求，则该检验项目判为不合格。6标志和包装
6.1螺栓的头部应有明显的永久性厂标。6.2螺栓的包装每件质量不大于30kg，并应保证其在正常运输过程中不受损伤。每袋（箱）产品应附有出厂合格证。
HiiKAoNiKAca
3螺栓的包装物上应有包装标记，包装标记应包括以下内容：6.3
产品名称；
规格型号；
数量；
质量；
制造商名称；
制造批号；
制造日期。
TB/T3307.2—2014
HiiKAoNiKAca
中华人民共和国
铁道行业标准
高速铁路道岔制造技术条件
第2部分：T型螺栓
Technical specification for manufacturing of high speed turnoutsPart 2:T-bolts
TB/T3307.2—2014
中国铁道出版社出版、发行
（100054，北京市西城区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174北京市昌平开拓印刷厂印刷
版权专有侵权必究
开本：880mm×1230mm1/16印张：0.5字数：8千字2015年2月第1版2
2015年2月第1次印刷
151134313
价：8.00元
