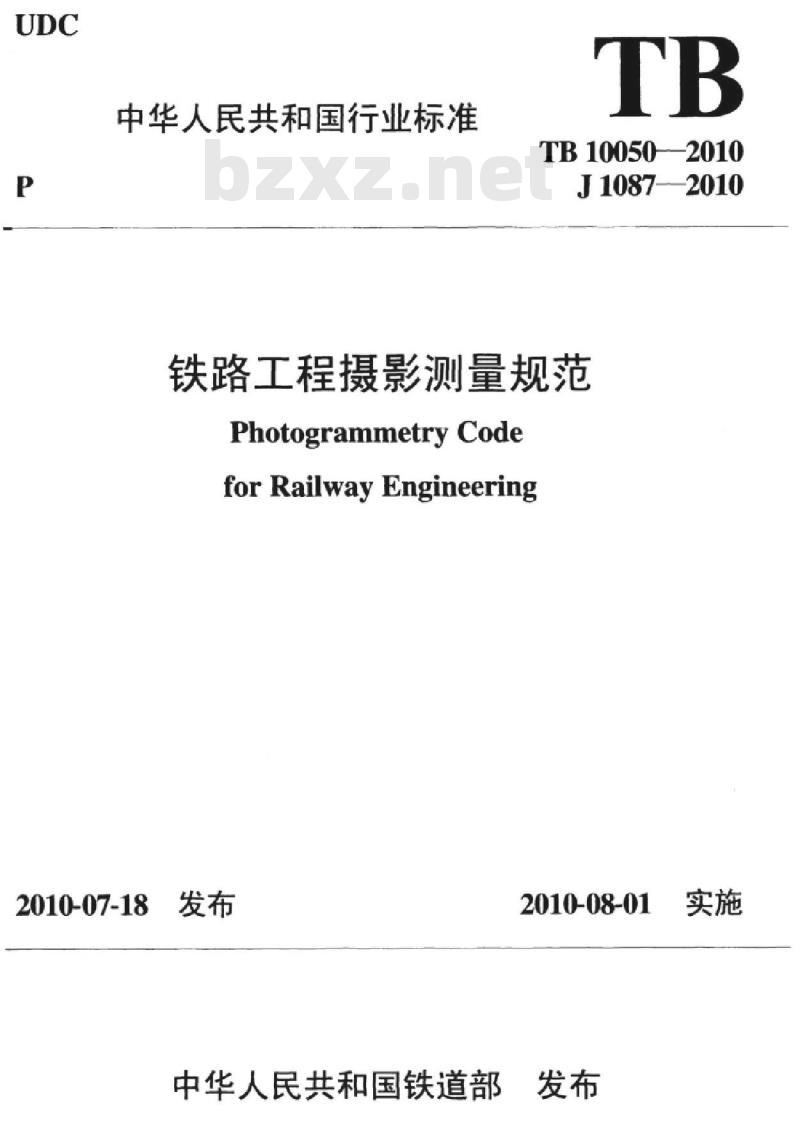

【TB铁路运输标准】 铁路工程摄影测量规范

中华人民共和国行业标准
TB10050-2010
J1087-2010
铁路工程摄影测量规范
Photogrammetry Code
for Railway Engineering
2010-07-18
中华人民共和国铁道部
2010-08-01

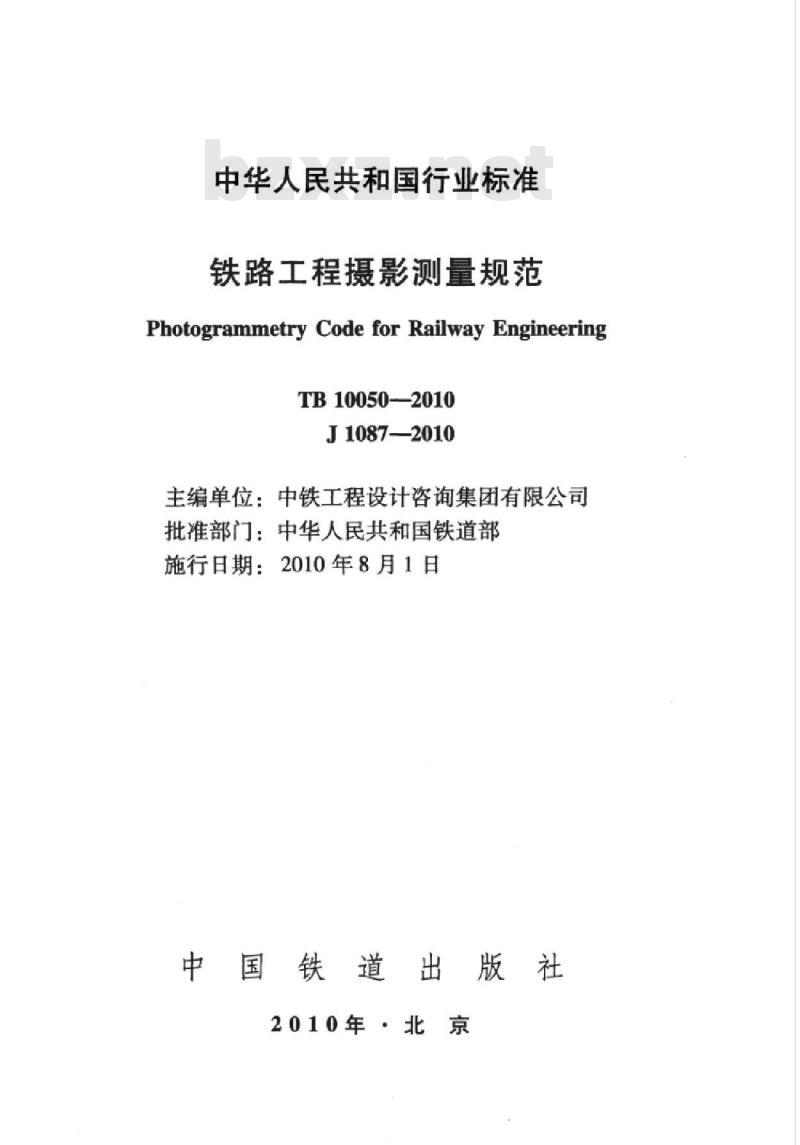

中华人民共和国行业标准
铁路工程摄影测量规范
PhotogrammetryCode forRailway EngineeringTB10050—2010
J1087—2010
主编单位：中铁工程设计咨询集团有限公司批准部门：中华人民共和国铁道部施行日期：2010年8月1日
中国铁道出版社
2010年·北京
iikAoNikAca

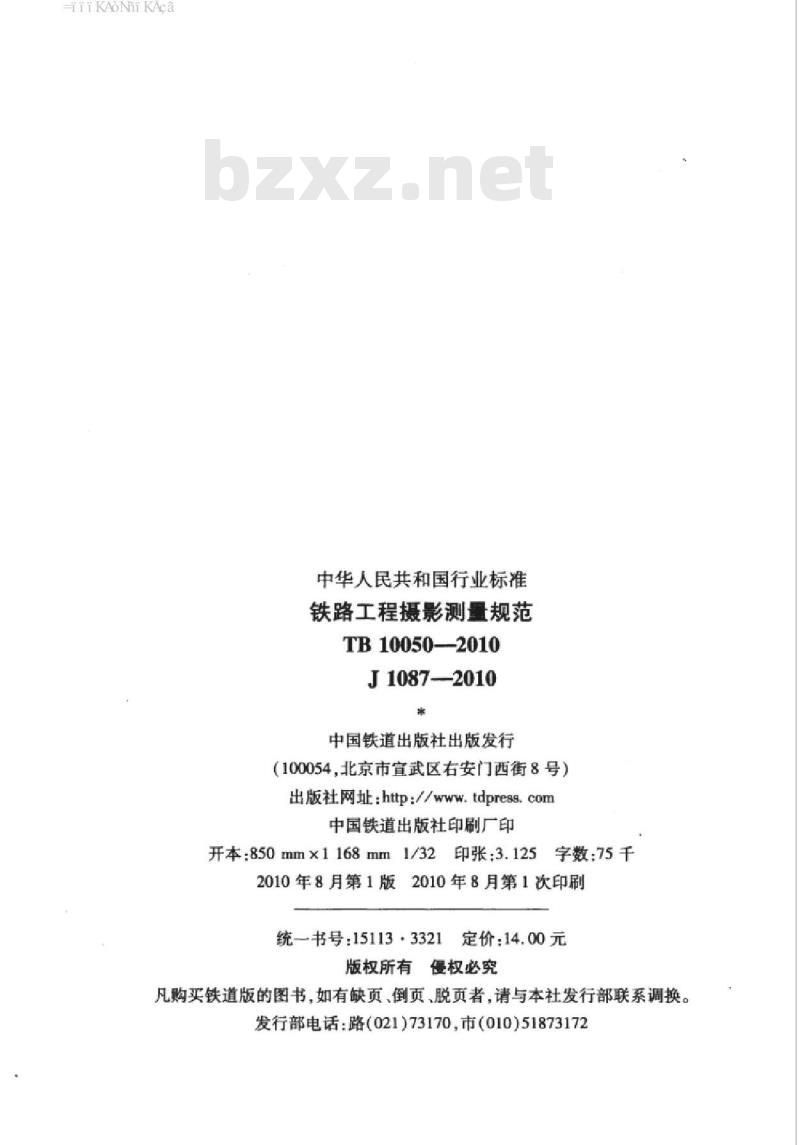

中华人民共和国行业标准
铁路工程摄影测量规范
TB100502010
J1087-2010
中国铁道出版社出版发行
（100054，北京市宣武区右安门西街8号）出版社网址：http：//tdpress.com中国铁道出版社印刷厂印
开本：850mmx1168mm1/32印张：3.125字数：75千2010年8月第1版2010年8月第1次印刷统一书号：151133321定价：14.00元版权所有侵权必究
凡购买铁道版的图书，如有缺页，倒页，脱页者，请与本社发行部联系调换。发行部电话：路（021)73170，市（010)51873172iikAoNikAca

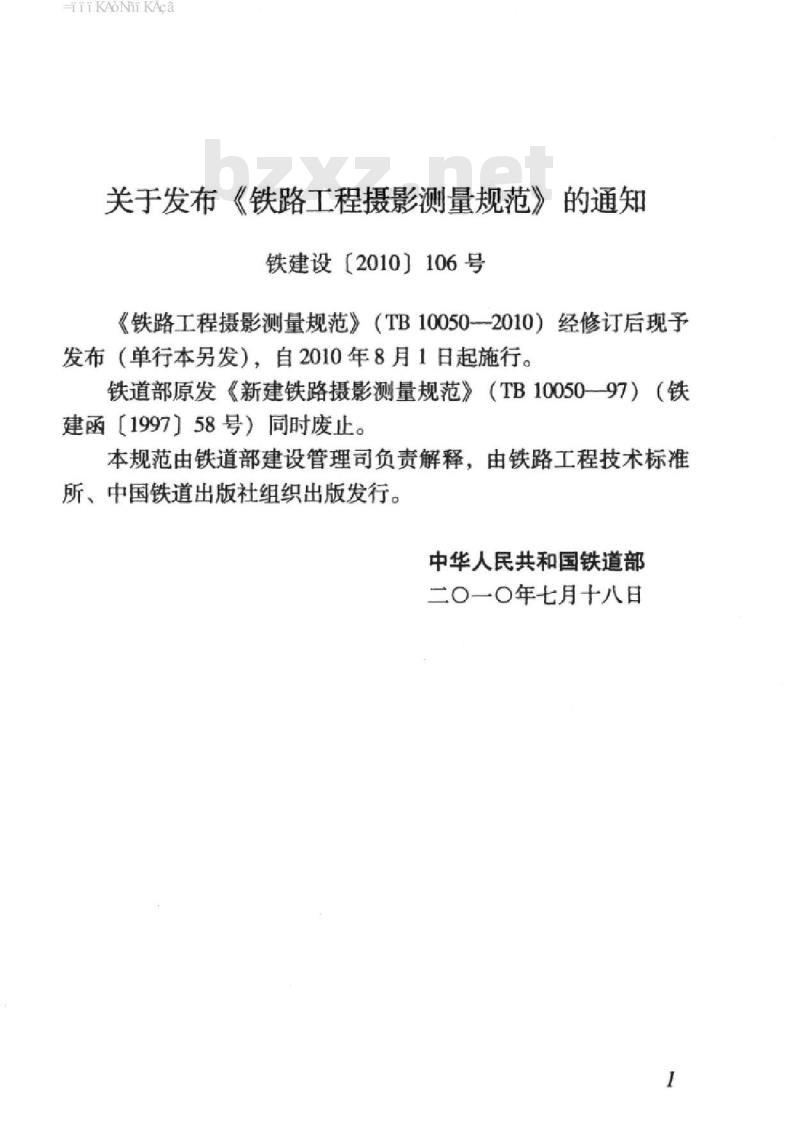

关于发布《铁路工程摄影测量规范》的通知铁建设【2010】106号
《铁路工程摄影测量规范》（TB100502010）经修订后现予发布（单行本另发），自2010年8月1日起施行。铁道部原发《新建铁路摄影测量规范》（TB1005097）（铁建函【1997】58号】同时废止。本规范由铁道部建设管理司负责解释，由铁路工程技术标准所、中国铁道出版社组织出版发行。中华人民共和国铁道部
二0一〇年七月十八日
HiiKAoNiKAca
HiikAoNikAca
本规范系根据《关于印发（2007年铁路工程建设标准编制计划》的通知》（铁建设函【2006】1112号）的要求，在《新建铁路摄影测量规范》（TB10050一97）的基础上修订而成。铁路航空摄影测量的成果是铁路工程建设和运营管理信息化发展的基础，是数字铁路的关键数据源。本规范在修订中根据航空摄影测量技术的发展，从满足铁路工程建设和运营的要求出发，在全面总结铁路工程摄影测量实践经验的基础上，吸收广近年来在铁路工程中应用并经实战证明行之有效的航空摄影测量的新技术和新方法，同时删除了部分不适用的内容。本规范共分十三章，主要内容包括：总则、术语和特号、基本规定，航空摄影，首级控制测量像控点的布设与测量，、像片调绘，解析空中三角测量数字测图横断面测量，数学高程模型、数字正射影像图、地面立体摄影测量，另有6个附录。本次修订的主要内容如下：
1.将原《新建铁路摄影测量规范》名称改为《铁路工程摄影测量规范》，适用范围为新建，改建铁路工程摄影测量，坐标系统的规定与其他铁路测量规范相一致。2.增加数码航空摄影的相关内容，规定了摄影、像控点布设和测量，空中三角测量，测图等技术要求。3.增加GPS测量技术在摄影测量中运用的相关内容，其中包括平面控制测量和像控测量中GPS的应用。4增加应用摄影测量技术建立数学高程模型的内容，规定了数字高程模型的基本格网尺寸、采集、编辑、分幅等技术要求。5.增加采用摄影测量方法测绘横断面的相关规定，对横断面3
HiikAoNikAca
测量的使用范围，所需资料，定向精度，采集断面点的限差，绘图比例尺等做出了规定。
6.增加采用摄影测量方法制作正射影像图的内容，对正射影像图的地面分辨率、接边精度、影像质量做出了规定。本规范以黑体学标志的条文为强制性条文，必须严格执行在执行本规范过程中，希望各单位结合工作实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见和有关资料寄交中铁工程设计咨询集团有限公司航遥院（北京市丰台区广安路15号，邮政编码：100055），并抄送铁道部经济规划研究院（北京市海淀区北蜂窝路乙29号，邮政编码100038），供今后修订时参考。
本规范由铁道部建设管理司负责解释。本规范主编单位：中铁工程设计咨询集团有限公司。本规范参编单位：中铁第一勘察设计院集团有限公司、中铁二院工程集团有限责任公司，铁道第三勘察设计院集团有限公司，中铁第四勘察设计院集团有限公司、西南交通大学。本规范主要起草人：张忠良张金龙、陈平萍、张天春。刘艳芳王国民刘志钓、王国昌郭良浩吕惠玲、赵海黄华平张强。
本规范主要审核人：卢建康、主长进、杨楼、刘华、任晓春、秦长利、李兆平、王、智、陈强。iKAoNiKAca
2术语和符号
3基本规定
4航空摄影
4.1一般规定
摄影处理
摄影成果提交
5首级控制测量
首级控制点的布设
平面控制测量
高程控制测量
6像控点的布设和测量·
常规摄影像控点的布设.
数字摄影像控点的布设……
像控点的选刺·
像控点测量
像控点计算及成果提交
7像片调绘
一般规定
调绘范围划定
调绘作业要求
解析空中三角测量
数字测图·
KAoNiKAca
数据采集
图形编辑··
质量检查与成果提交
横断面测量
数字高程模型
一般规定
DEM数据获取
质量检查与成果提交
数字正射影像图
一般规定
DOM制作·.
质量检查与成果提交免费标准bzxz.net
13地面立体摄影测量
附录A
附录B
附录C
附录D
附录E
附录F
一般规定
摄站布设与摄影基线
像控点布设与标志制作
地面摄影的基本要求
摄影处理
控制测量与调绘
质量检查与成果提交
航带设计示例
埋石与规格
控制点点之记
GPS观测记录手薄
像控点片的整饰格式
调绘片的整饰格式
本规范用词说明
#niei#.nnetnsie
《铁路工程摄影测量规范》条文说明6
1总则
1.0.1为统一铁路工程摄影测量的技术要求，保证其测绘成果满足铁路工程建设需要，制定本规范。1.0.2本规范适用于新建，改建铁路的工程摄影测量。1.0.3铁路工程摄影测量的平面坐标系统可采用国家坐标系统或铁路工程独立坐标系统，并宜与铁路工程建设坐标系统一致。采用工程独立坐标系统时宜与国家坐标系统联测，1.0.4铁路工程摄影测量的高程系统应采用1985国家高程基准：有困难时可采用其他系统或独立高程系统，但全测区应采用统一的高程系统。
1.0.5铁路工程摄影测量应为数字化铁路建设奠定基础。经复核和工程修正的资料，在地形地貌与实地相符的情况下，可作为运营阶段各管理信息系统地理信息的基础资料。1.0.6铁路工程摄影测量工作中所使用的测绘仪器，工具应定期进行检校和鉴定，并做好日常的保养和维护工作。1.0.7铁路工程摄影测量记录，计算成果和图表，应书写清楚、签署完善，并应复核和检算，未经复核和检算的资料严禁使用。各种测量原始记录（包括电子记录）计算成果和图表应妥善保存。
1.0.8铁路工程摄影测量工作中应贯彻安全生产方针，并结合铁路工程摄影测量工作的特点和具体情况，制定安全措施，确保安全生产。
1.0.9铁路工程摄影测量必须严格按照有关保密规定，做好保密工作。
铁路工程摄影测量应积极采用新技术、新工艺、新设.1.
备。摄影测量工作中采用本标准未涉及的新技术时，应符合国家及铁道部相关规定并经铁道部主管部门审定。1.0.11铁路工程摄影测量除应符合本规范外，尚应符合国家和铁道部现行有关强制性标准的规定。2
