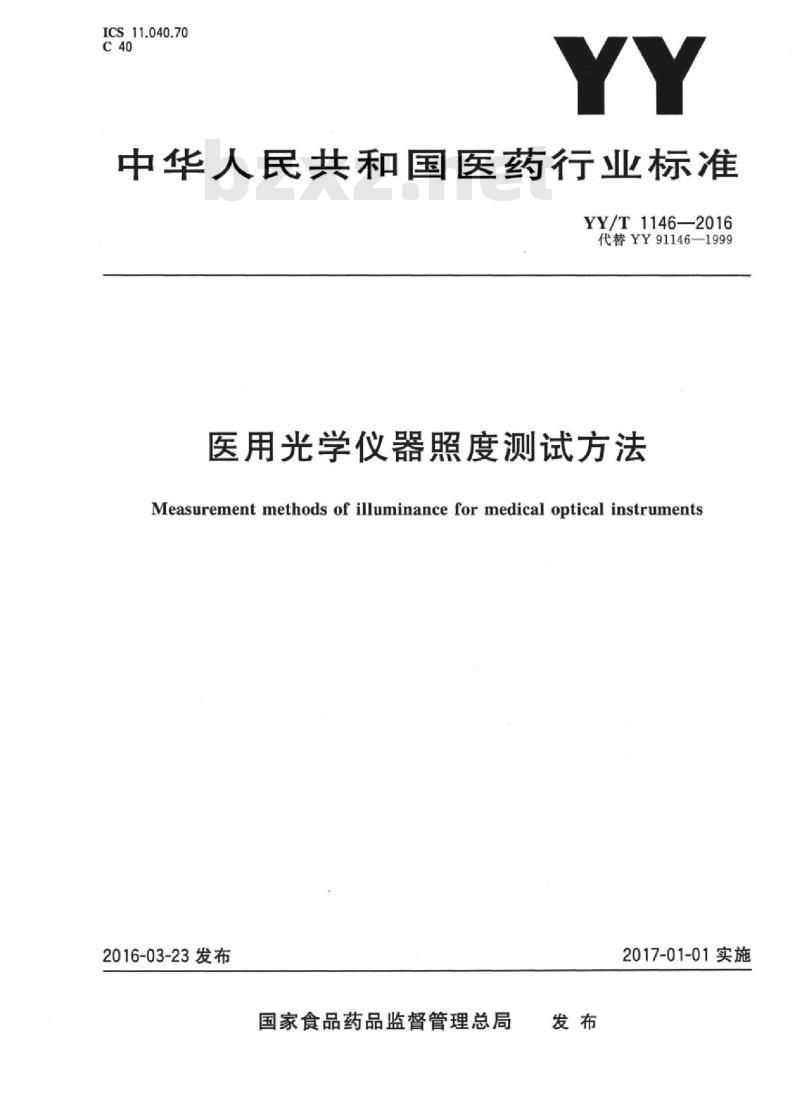

ICS11.040.70
中华人民共和国医药行业标准
YY/T1146—2016
代替YY91146—1999
医用光学仪器照度测试方法
Measurement methods of illuminance for medical optical instruments2016-03-23发布
国家食品药品监督管理总局
2017-01-01实施

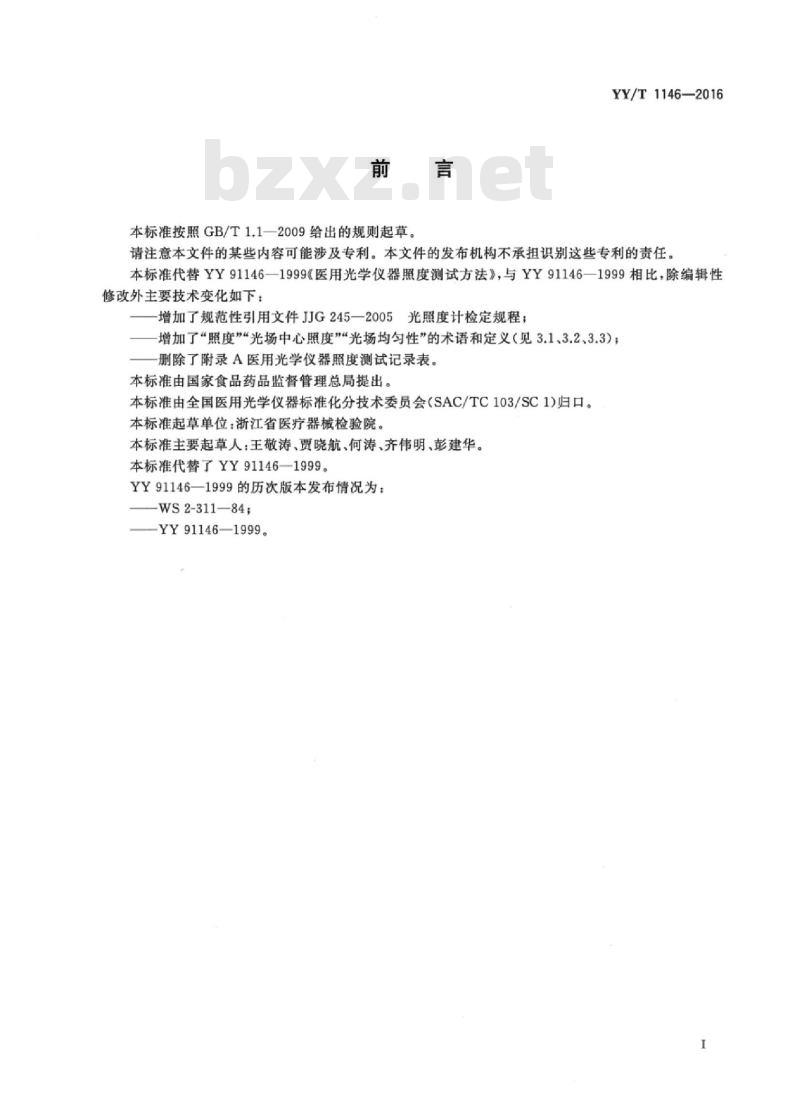

本标准按照GB/T1.1一2009给出的规则起草。YY/T1146—2016
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准代替YY91146—1999《医用光学仪器照度测试方法》，与YY91146—1999相比，除编辑性修改外主要技术变化如下：
-增加了规范性引用文件JJG245—20055光照度计检定规程；
增加了“照度”“光场中心照度”“光场均勾性”的术语和定义（见3.1.3.2、3.3)；删除了附录A医用光学仪器照度测试记录表。本标准由国家食品药品监督管理总局提出。本标准由全国医用光学仪器标准化分技术委员会（SAC/TC103/SC1)归口。本标准起草单位：浙江省医疗器械检验院。本标准主要起草人：王敬涛、贾晓航、何涛、齐伟明、彭建华。本标准代替了YY91146—1999。
YY91146—1999的历次版本发布情况为：-WS2-311-84；
YY91146—1999。

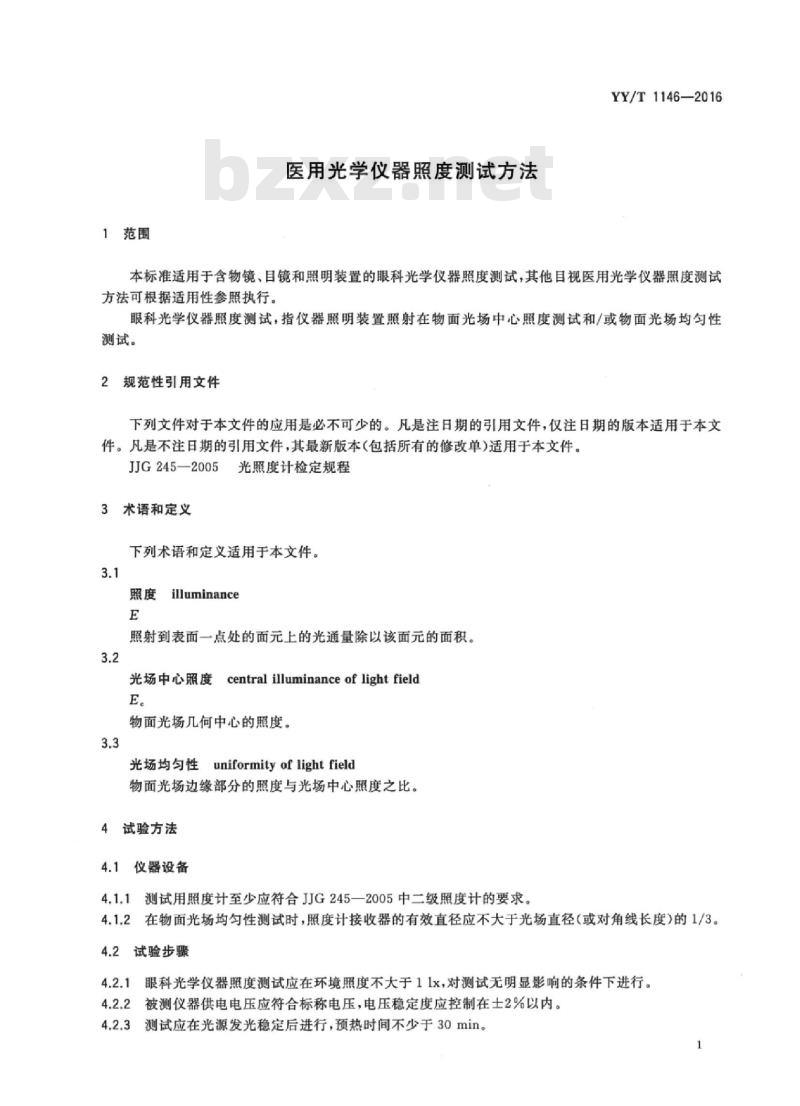

1范围
医用光学仪器照度测试方法
YY/T1146—2016
本标准适用于含物镜、目镜和照明装置的眼科光学仪器照度测试，其他目视医用光学仪器照度测试方法可根据适用性参照执行。
眼科光学仪器照度测试，指仪器照明装置照射在物面光场中心照度测试和/或物面光场均勾性测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JJG245—2005光照度计检定规程3术语和定义
下列术语和定义适用于本文件。3.1
照度illuminance
照射到表面一点处的面元上的光通量除以该面元的面积。3.2
光场中心照度
central illuminance of light field物面光场几何中心的照度。
uniformity of light field
光场均匀性
物面光场边缘部分的照度与光场中心照度之比。4试验方法
4.1仪器设备
4.1.1测试用照度计至少应符合JJG245一2005中二级照度计的要求。4.1.2在物面光场均匀性测试时，照度计接收器的有效直径应不大于光场直径（或对角线长度）的1/3。4.2试验步骤
4.2.1眼科光学仪器照度测试应在环境照度不大于11x，对测试无明显影响的条件下进行。4.2.2
被测仪器供电电压应符合标称电压，电压稳定度应控制在士2%以内。测试应在光源发光稳定后进行，预热时间不少于30min。4.2.3
HiiKAoNiKAca
YY/T1146—2016www.bzxz.net

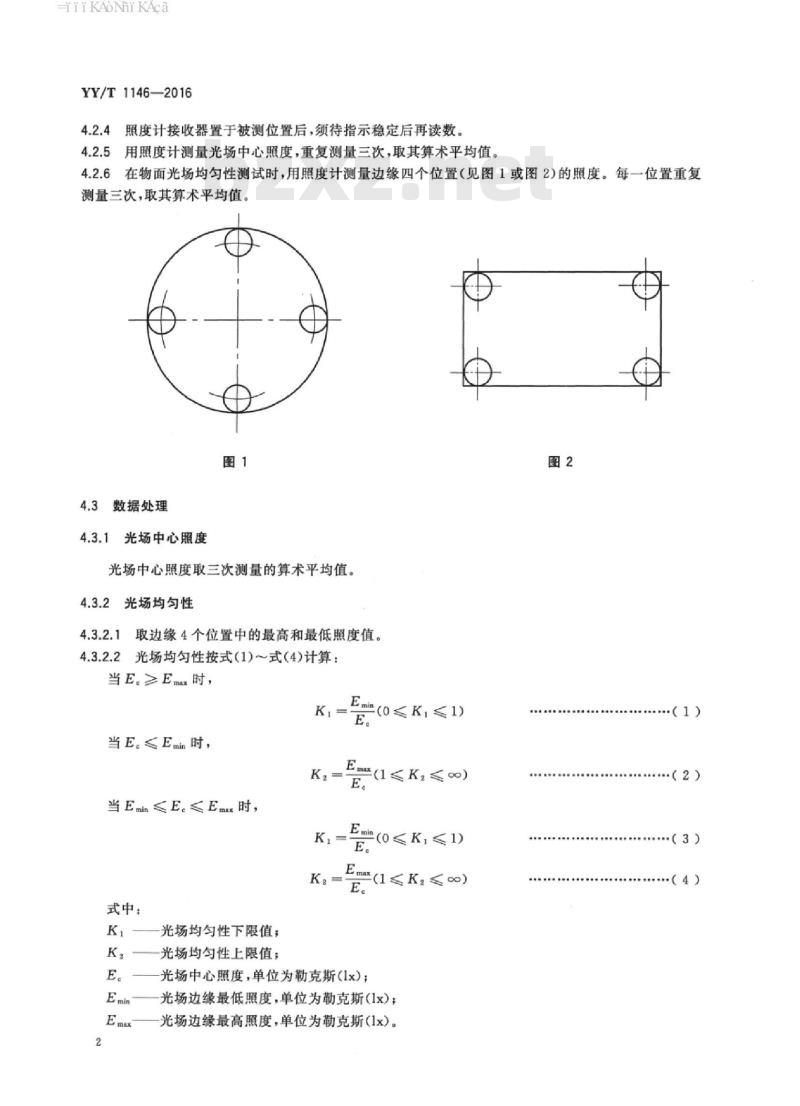

照度计接收器置于被测位置后，须待指示稳定后再读数，4.2.5
用照度计测量光场中心照度，重复测量三次，取其算术平均值。4.2.6在物面光场均勾性测试时，用照度计测量边缘四个位置（见图1或图2)的照度。每一位置重复测量三次，取其算术平均值。
4.3数据处理
光场中心照度
光场中心照度取三次测量的算术平均值。4.3.2光场均匀性
4.3.2.1取边缘4个位置中的最高和最低照度值。4.3.2.2光场均勾性按式（1)～式(4)计算：当E。≥Emax时，
当E。≤Ein时，
当Emin≤E。≤Emx时，
式中：
光场均勾性下限值：
光场均匀性上限值：
E(0≤K≤1)
(1g00)
Em(0≤K≤1)
（1K28）
E。——光场中心照度，单位为勒克斯(Ix)；Emin
光场边缘最低照度，单位为勒克斯（1x）；光场边缘最高照度，单位为勒克斯(1x）。图2
（1）
（2）
（3）
（4）
TiiKAoNiKAca

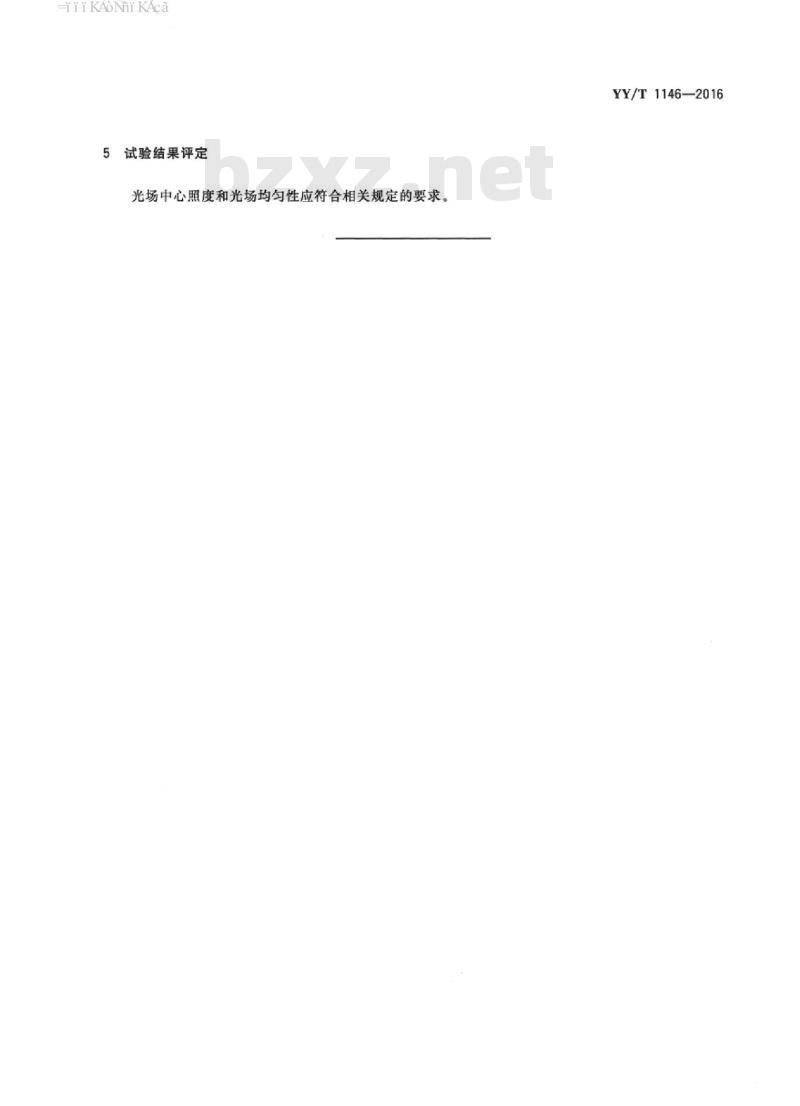

5试验结果评定
光场中心照度和光场均勾性应符合相关规定的要求。YY/T1146—2016
