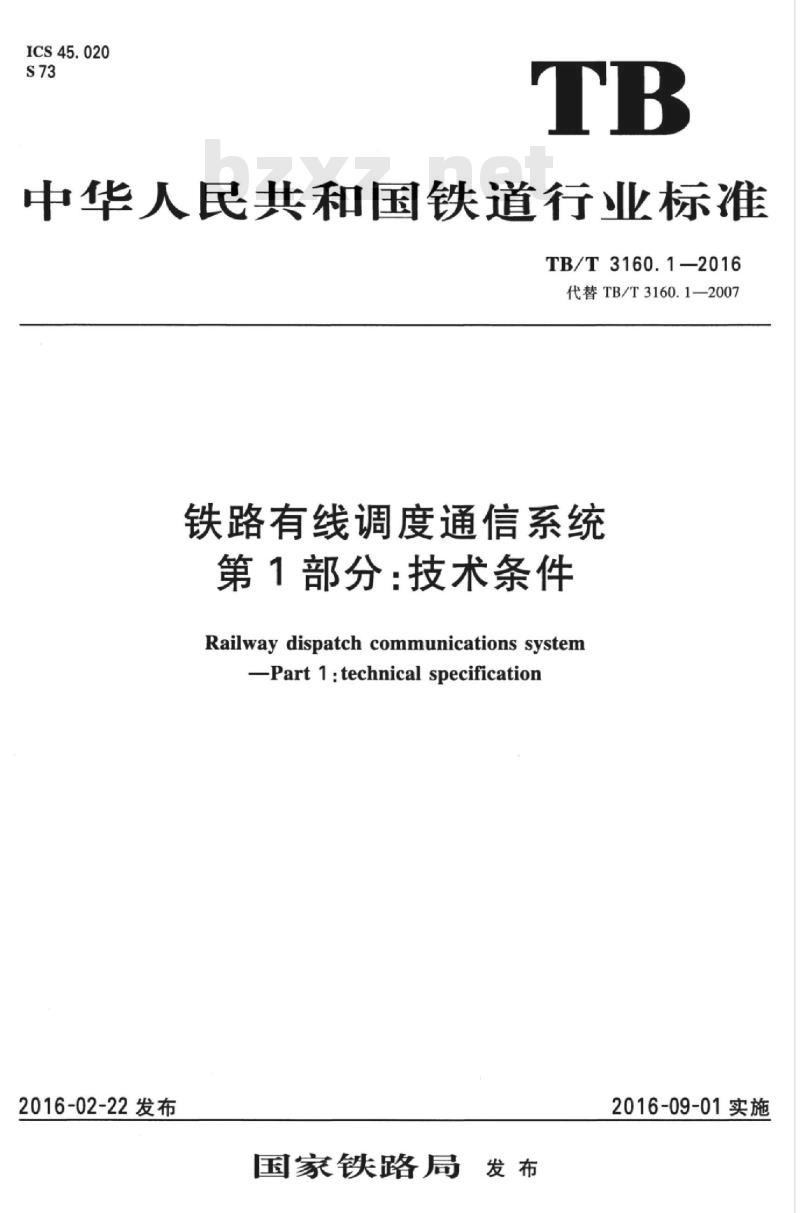

ICS45.020
中华人民共和国铁道行业标准
TB/T3160.1-2016
代替TB/T3160.1—2007
铁路有线调度通信系统
第1部分：技术条件
Railway dispatch communications system-Part1:technical specification2016-02-22发布
国家铁路局发布
2016-09-01实施

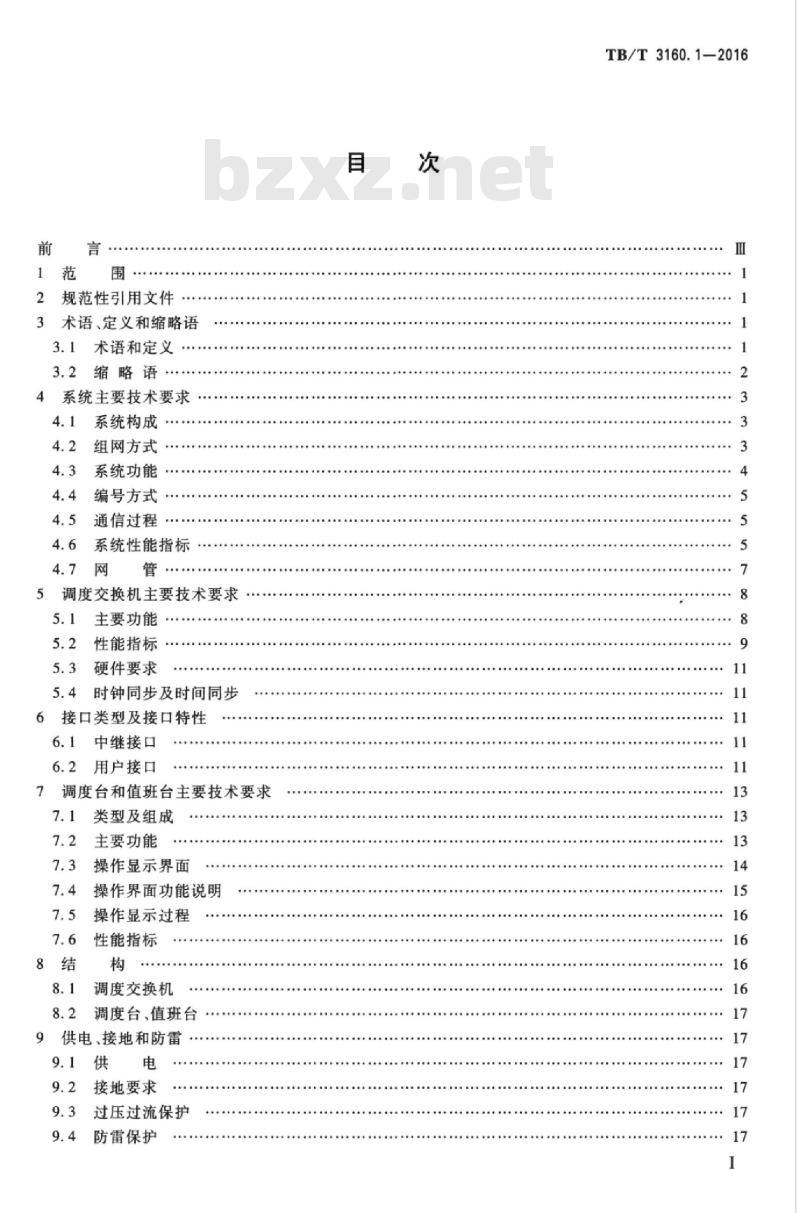

2规范性引用文件
3术语、定义和缩略语
3.1术语和定义..
3.2缩略语
4系统主要技术要求
系统构成
组网方式·
系统功能
编号方式
通信过程
系统性能指标
调度交换机主要技术要求
主要功能
性能指标
硬件要求
5.4时钟同步及时间同步
6接口类型及接口特性
中继接口
用户接口
调度台和值班台主要技术要求
类型及组成
主要功能
操作显示界面
操作界面功能说明
操作显示过程
性能指标
调度交换机
调度台、值班台
供电、接地和防雷
接地要求
过压过流保护
防雷保护
TB/T3160.1—2016
HiiKAoNniKAca
TB/T3160.1—2016

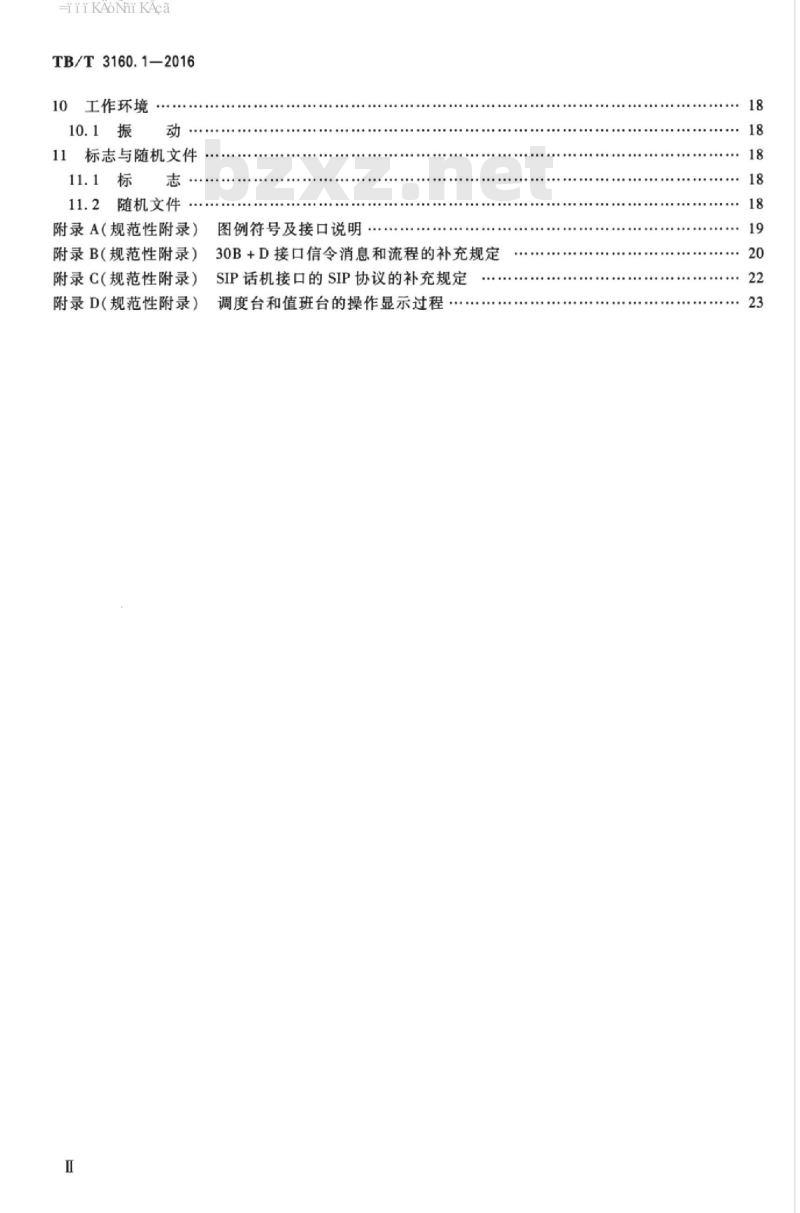

10工作环境
11标志与随机文件
11.2随机文件
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D(规范性附录）
图例符号及接口说明
30B+D接口信令消息和流程的补充规定SIP话机接口的SIP协议的补充规定调度台和值班台的操作显示过程18
iiikAoNiKAca

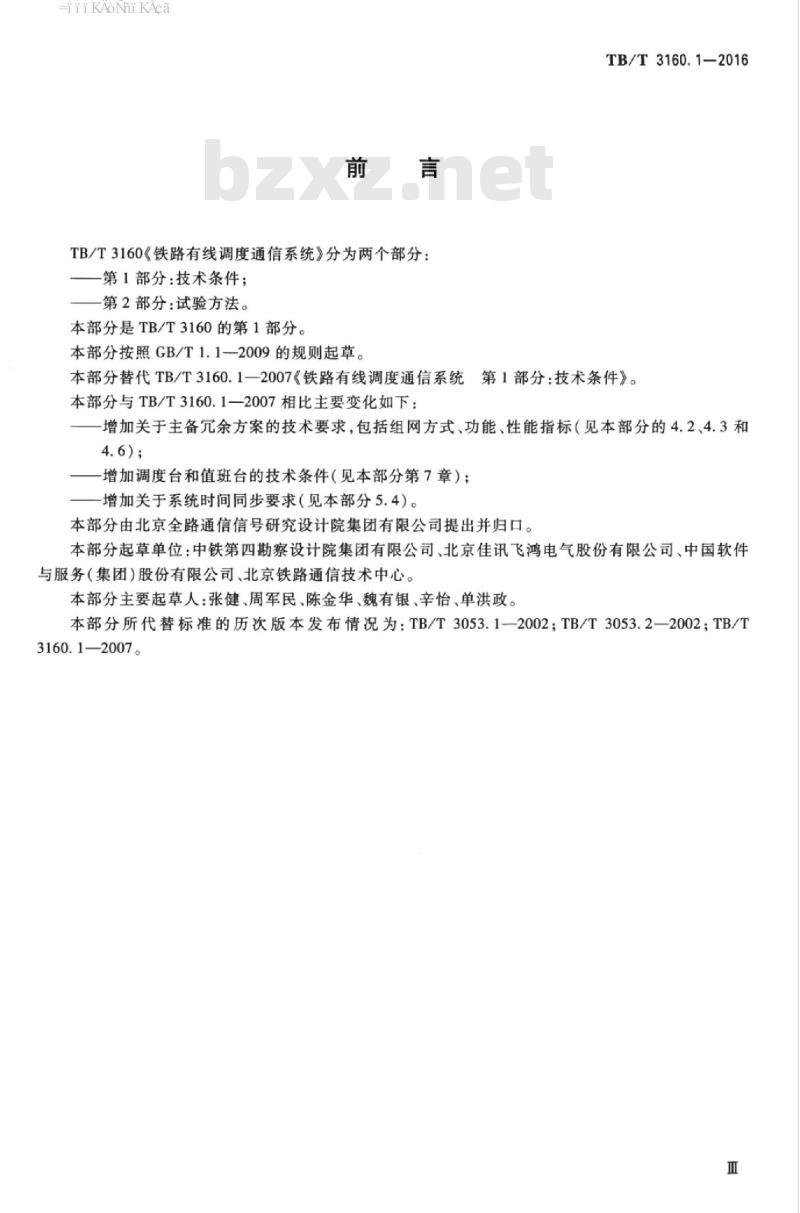

TB/T3160《铁路有线调度通信系统》分为两个部分：一第1部分：技术条件；
一第2部分：试验方法。
本部分是TB/T3160的第1部分。
本部分按照GB/T1.1一2009的规则起草，TB/T3160.1-2016
本部分替代TB/T3160.1一2007《铁路有线调度通信系统第1部分：技术条件》。本部分与TB/T3160.1—2007相比主要变化如下：增加关于主备余方案的技术要求，包括组网方式、功能、性能指标（见本部分的4.2、4.3和4.6);
-增加调度台和值班台的技术条件（见本部分第7章）；一增加关于系统时间同步要求（见本部分5.4）。本部分由北京全路通信信号研究设计院集团有限公司提出并归口。本部分起草单位：中铁第四勘察设计院集团有限公司、北京佳讯飞鸿电气股份有限公司、中国软件与服务（集团）股份有限公司、北京铁路通信技术中心。本部分主要起草人：张健、周军民、陈金华、魏有银、辛怡、单洪政。本部分所代替标准的历次版本发布情况为：TB/T3053.1一2002：TB/T3053.22002：TB/T3160.1—2007。
Hii KAoNni KAca
HTi KAoNi KAca
1范围
铁路有线调度通信系统
第1部分：技术条件
TB/T3160.1-2016
本部分规定了铁路有线调度通信系统构成、组网方式、调度交换机主要技术要求、接口类型及特性、调度台和值班台主要技术要求、供电接地防雷等。本部分适用于铁路有线调度通信系统的产品设计、制造检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16654ISDN(2B+D)NT1用户一网络接口设备技术要求TB/T3025铁路数字式语音记录仪铁路数字移动通信系统（GSM-R）应用业务调度通信TB/T3379车
YDN034.1ISDN用户-网络接口规范第1部分：物理层技术规范YDN034.2ISDN用户-网络接口规范第2部分：数据链路层技术规范YDN034.3ISDN用户-网络接口规范第3部分：第三层基本呼叫控制技术规范YDN034.4ISDN用户-网络接口规范第4部分：补充业务技术规范YDN065一1997邮电部电话交换设备总技术规范书YD/T9131号数字用户信令系统（DSS1）一用于ISDN电信业务的DSS1业务指示编码3ISDN用户交换机技术规范
YD/T928
数字程控调度机技术要求和测试方法YD/T954
YD/T1522.1—2006
会话初始协议（SIP）技术要求第1部分：基本的会话初始协议YD/T1522.2—2006
控制的应用
YD/T1522.3—2006
始协议（SIP)的互通
YD/T1522.4-—2006
会话初始协议（SIP）技术要求第2部分：基于会话初始协议（SIP）的呼叫会话初始协议（SIP）技术要求第3部分：ISDN用户部分（ISUP）和会话初会话初始协议（SIP）技术要求第4部分：基于软交换网络呼叫控制的SIPITU-TG.703系列数字接口物理/电特性（Physicalelectricalcharacteristics ofhierarchicaldigitalinterfaces)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
铁路有线调度通信系统
railwaydispatchcommunications system为调度员、值班员与其所管辖区内有关运输生产作业人员之间业务联系使用的专用电话通信系统。
Ti KANi KAca
TB/T3160.1-2016
个别呼叫individual calling
各种用户之间进行呼叫并通话。3.1.3
呼voice group call service
各种用户呼叫其当前所在组内所有用户并与之通话。3.1.4
会议呼叫conferencecalling
调度台和值班台对非预置的整组（群）用户发出的组呼（群呼）。3.1.5
调度交换机dispatchswitchingsystem具有调度通信功能的电话交换机。3.1.6
固定终端fixedterminal
接入调度交换机内各种固定用户终端通称。3.1.7
调度台dispatcherterminal
提供给调度员操作使用的铁路有线调度通信系统的用户终端设备。3.1.8
值班台orderlyterminal
提供给车站值班员或其他用户操作使用的铁路有线调度通信系统的用户终端设备。3.1.9
维护管理终端maintenancemanagement terminal对铁路有线调度通信系统进行配置、性能、故障和安全管理的操作终端。3.2缩略语
下列缩略语适用于本文件。
BER：误码率（BitErrorRate）
BHCA：忙时呼叫尝试次数（BusyHourCallAttempts）CFU：无条件呼叫前转业务（CallForwardingUncondition）CH：呼叫保持业务（CallHold）CLIP：主叫线识别提供业务（CallingLineIdentificationPresentation）CLIR：主叫线识别限制业务（CallingLineIdentificationRestriction）COLP：被接线识别提供业务（ConnectedLineIdentificationPresentation）CONF：会议呼叫业务（ConferenceCalling）CORBA：通用对象请求代理体系结构（CommonObjectRequestBrokerArchitecture）CW：呼叫等待业务（CallWaiting）DSSl：1号数字用户信令系统（DigitalSubscriberSignalingsystemNo.1）GSM-R：铁路数字移动通信系统（GlobalSystemofMobiletelecommunicationforRailways）HLS：热线服务业务（HotLineServers）ISDN：综合业务数字网（IntegratedServicesDigitalNetwork）MOS：平均评价结果（MeanOpinionScore）MSC：移动交换中心（MobileSwitchingCentre）MTBF：平均故障间隔时间（MeanTimeBetweenFailure）2
HiKAoNni KAca
MTTR：平均维修时间（MeanTimeToRepair）TB/T3160.1—2016
MSISDN：综合业务数字网络移动用户（MobileSubscriberIntegratedServiceDigitalNetwork）OCB：呼出限制业务（OutgoingCallBarring）PSQM：感知语音质量测量法（PerceptualSpeechQualityMeasurement）SIP：会话初始协议（SessionInitiationProtocol）SNMP：简单网络管理协议（SimpleNetworkManagementProtocol）UAC：用户账户控制（UserAccountControl）UDP：用户数据报协议（UserDatagramProtocol）URI：通用资源标识符（UniformResourceIdentifier）UUS1：用户至用户信令1（UsertoUserSignaling1）UUS3：用户至用户信令3（UsertoUserSignaling3）系统主要技术要求
4.1系统构成
系统由调度所调度交换机、车站调度交换机、调度台、值班台、其他固定终端及维护管理终端构成。4.2组网方式
4.2.1调度交换系统可分级组网实现多级调度功能；调度交换机可采用环型、星型或环型星型混合组网方式。图1为以三级组网为例的调度系统组网示意图，图例符号见附录A。Fa
一级调度中心
二级调度中心
车站(段)
Fb--Fb-
图1铁路调度系统组网示意图
GSM-R系统
4.2.2调度交换机可通过30B+D中继接口互联，采用DSS1信令或内部信令完成跨交换机的用户呼叫及接续。
4.2.3调度中心与车站级调度交换机组网宜采用环型结构，也可采用星形结构。4.2.4调度交换机与GSM-R系统通过E1中继接口互联，采用DSS1信令实现调度台对交换机用户和GSM-R无线用户的统一调度功能，有线无线一体化调度功能应符合TB/T3379《铁路数字移动通信系统（GSM-R）应用业务调度通信》的相关规定。4.2.5调度交换机支持调度中心调度交换机主备穴余组网方式，图2为主备允余方式的组网示意图，图例符号见附录A。主备允余组网应符合下列规定。3
iiiKAoNiKAca
TB/T3160.1—2016
调度中心
移动用户
（主用）
（备用）
调度交换机
（主用）
调度交换机
（备用）
调度台
应急分机
调度台网
值班台
调度分机区
值班台
调度分机区X
调度中心交换机主备穴余组网示意图调度
交换机1
交换机2
交换机N
当车站级调度交换机采用环形组网时，调度中心主备交换机首尾互联接入车站交换机数字环；
当车站交换机采用星形组网时，车站交换机分别接人主备调度中心交换机；调度中心主备交换机同时接人GSM-R系统的MSC；调度台应分别连接至调度中心主备调度交换机上：；
可以根据需要设置调度台应急分机，或在灾备中心设置备用调度台。4.3系统功能
支持跨交换机的基本电话业务功能。支持跨交换机的数据业务功能。支持跨交换机的调度业务功能，具体要求如下：具有呼叫优先级划分功能；
具有组呼功能，并符合下列要求：设置多个不同优先级的组呼；
同时发起多个不同优先级的组呼；同一用户允许被设置在不同优先级的组呼组内，当多个组呼同时发生时，该用户被接至优先级最高的组呼内通话；
当组呼的多个用户分布在数字环上不同的车站调度交换机时，该组呼在数字环中只能占用一个话路时隙；
当组呼的多个用户分布在通过DSS1信令中继互联的调度所调度交换机时，该组呼在DSS1信令中继中只能占用一个话路时隙；组呼通信过程应符合TB/T3379《铁路数字移动通信系统（GSM-R）应用业务调度通信》中的相关要求。
c）具有强插功能，并符合下列要求：1）高优先级的呼叫可以对低优先级的呼叫进行强插；2）
同优先级的组呼和个别呼叫间不允许强插。4
d）调度呼叫接续无阻塞；
可根据呼入级别，对被叫用户提供不少于3种区别振铃。调度中心与车站级调度交换机组网采用环型时，应具有以下组网功能：4.3.4
TB/T3160.1—2016
调度交换机间可通过E1数字接口互联，组成数字环；可分段组多个2M数字环：一个调度区a）
可由多个数字环组成；
相邻中继环可接入分界交换机上，相邻调度区段调度台、值班台对分界站用户的呼叫可在2Mb)
中继环内进行；
相邻调度区段调度台、值班台对分界站用户的呼叫可通过车站调度交换机间数字接口（Fb）或模拟接口（Ub）互连，也可通过上一级调度交换机转接；d）数字环应具备自愈和断电直通功能。4.3.5调度交换机应能支持主备允余组网方式，主备交换机互联接人数字环；调度台应分别连接至主备调度交换机上。
4.3.6主备完余调度交换机余组网时，完余倒换功能应符合下列规定：当主交换机的中继线路出现故障时，相关业务自动倒换至备交换机对应的中继接口：a)
当主交换机的数字环上行或下行接口出现故障时，系统应具有自愈环功能：当主交换机的数b)
字环上下行接口全部出现故障时，相关业务自动倒换至备交换机对应的数字环接口；当主交换机的调度台接口或调度台线路出现故障时，相关业务自动倒换至备交换机对应的调c）
度台接口：
当调度台出现断电或功能失效时，所有呼人到调度台的呼叫自动转至该调度台对应的应急分机上（该应急分机应连接在主交换机上），该应急分机也通过拨号呼叫的方式完成原调度台的所有呼叫业务；
当主交换机出现断电或主要控制板件全部故障时，全部业务自动倒换至备交换机：f)
当主交换机正常工作时，通过网管对部分中继或调度台接口进行“人工倒换”操作，相关业务自动倒换至备交换机对应的接口：当主交换机正常工作时，通过网管能对全部接口（包括所有中继接口及调度台接口）进行“人g）
工倒换”操作，全部业务自动倒换至备交换机；当主交换机及所有调度台都出现功能失效时（所在地发生灾难性事故），全部业务应能自动倒h
换至备交换机，并且备交换机能将呼叫到原调度台的业务全部转移至灾备中心的备用调度台，该调度台完成原调度台的所有呼叫业务；i）当备交换机启用时，备用网管代替主用网管完成系统的维护管理功能。4.4编号方式
系统应对调度用户进行统一编号，分配唯一的ISDN号码。其编号方案应符合铁路调度用户编号的相关规定。
4.5通信过程
系统通信过程包括个别呼叫、紧急呼叫、组呼、紧急组呼和会议呼叫。其通信过程应符合铁路调度通信的相关规定。
4.6系统性能指标
4.6.1系统传输要求
4.6.1.1传输损耗
两用户接口（用户接口是乙接口、环路接口、磁石接口、音频2线接口的统称，以下同）间传输损耗不应大于7dB，具备可变衰耗时不应小于3.5dB，不具备可变衰耗时不应小于2dB。4.6.1.2两个方向间传输损耗一致性在基准频率为1020Hz，两用户接口间的传输损耗在两个传输方向的差别不应大于1dB。5
TB/T3160.1-2016
4.6.1.3短时间内损耗随时间变化用频率1020Hz，电平为－10dBm0的信号加人一个用户接口，在另一个用户接口接收到的电平在任一标准运行的10min间隔内与开始测试时的电平比较，其变化值不应大于±0.2dB。4.6.1.4损耗频率失真
当一个基准频率1020Hz，电平为-－10dBm0的正弦信号加到一个用户接口的输人端，在频率300Hz~3400Hz范围内，在输出端以1020Hz测得的衰减为0dB，其他频率衰减偏离值应符合下列要求：
频率为300Hz~400Hz：频率衰减偏离值为-0.6dB~2.0dB；频率为400Hz~600Hz：频率衰减偏离值为-0.6dB~1.5dB；频率为600Hz~2400Hz：频率衰减偏离值为-0.6dB~0.7dB；频率为2400Hz~3000Hz：频率衰减偏离值为-0.6dB~1.1dB；d）
频率为3000Hz~3400Hz：频率衰减偏离值为-0.6dB~3.0dB。e)
4.6.1.5增益随输入电平的变化
一次局内用户接口间的接续输人电平值为-55dBm0～+3dBmO、频率1020Hz的正弦信号，其输出端口相对于-10dBmO输入信号时的电平波动应符合下列值：a）输人电平值+3dBm0~～-40dBmo：输出电平波动为±0.5dB；b）输人电平值-40dBmo~-50dBmo：输出电平波动为±1.0dB；c）输人电平值-50dBm0~-55dBmO：输出电平波动为±3.0dB。4.6.1.6杂音
空闲信道噪声应符合下列要求：衡重噪声不大于-65dBmOp；
b）忙时的非衡重噪声电平不大于-40dBm0（测试频率为30Hz~20kHz）。4.6.1.7总失真
一次局内用户接口间的接续用1020Hz正弦信号加到输人端进行测量时，信号总失真比应大于下式计算值：
S/N+ = Ls + L。 - 10lg[ 10(Ls+Lo- /N)/10 + 10(Lw/10) ]式中：
修正后的信号对总失真之比；
Ls——测试信号的信号电平（dBmo）；L。——输出相对电平（dBr）；L——由模拟部分引起的杂音，为-67dBmOp；S/NPCM通路转换设备的信号对总失真的比值。(1)
测试信号电平为0dBmO~-45dBmO，被测接口输出相对电平分别为-7.0dBr或-3.5dBr时，按上式计算的总失真指标值见表1。表1总失真指标
二线模拟接口输出相对电平wwW.bzxz.Net
发送电平
总失真
