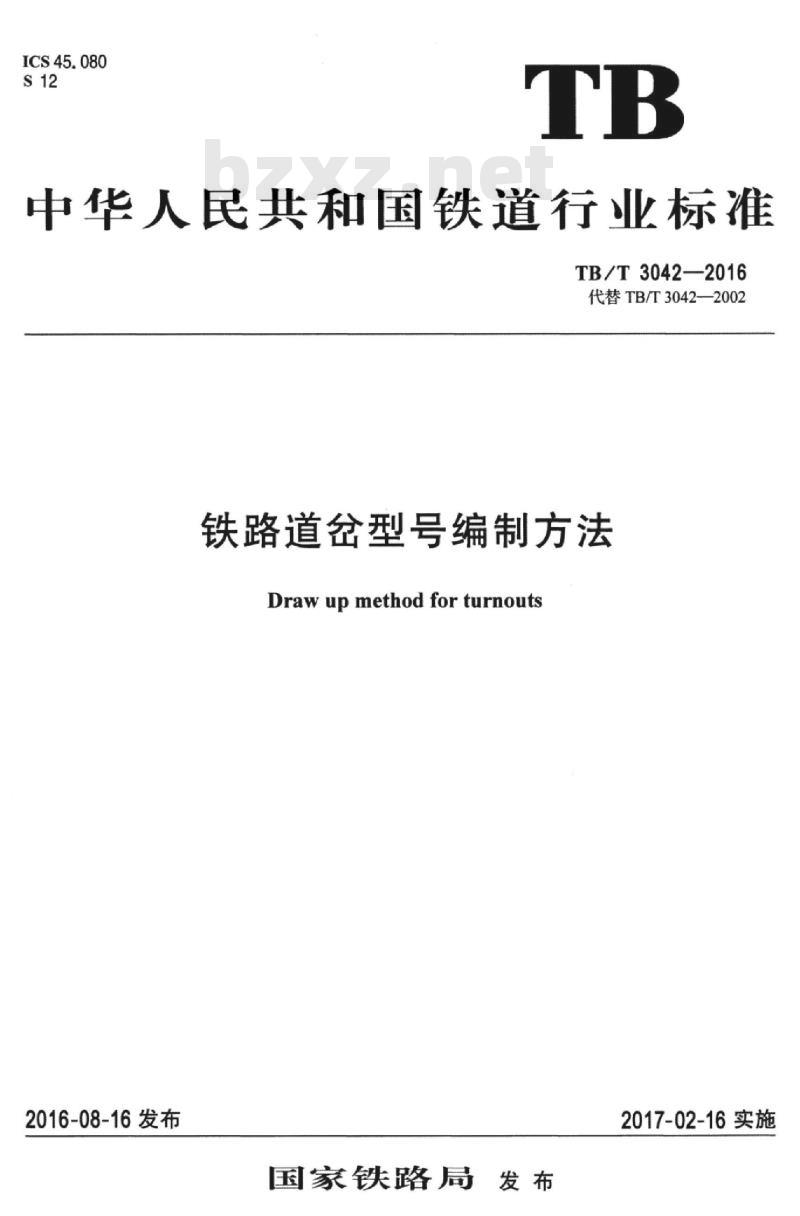

【TB铁路运输标准】 铁路道岔型号编制方法

ICS45.080
中华人民共和国铁道行业标准
TB/T3042-—2016
代替TB/T3042—2002
铁路道岔型号编制方法
Drawupmethodforturnouts
2016-08-16发布
国家铁路局发布
2017-02-16实施
型号组成
型号示例
TB/T3042—2016
HiiKAONniKAca
TB/T3042—2016

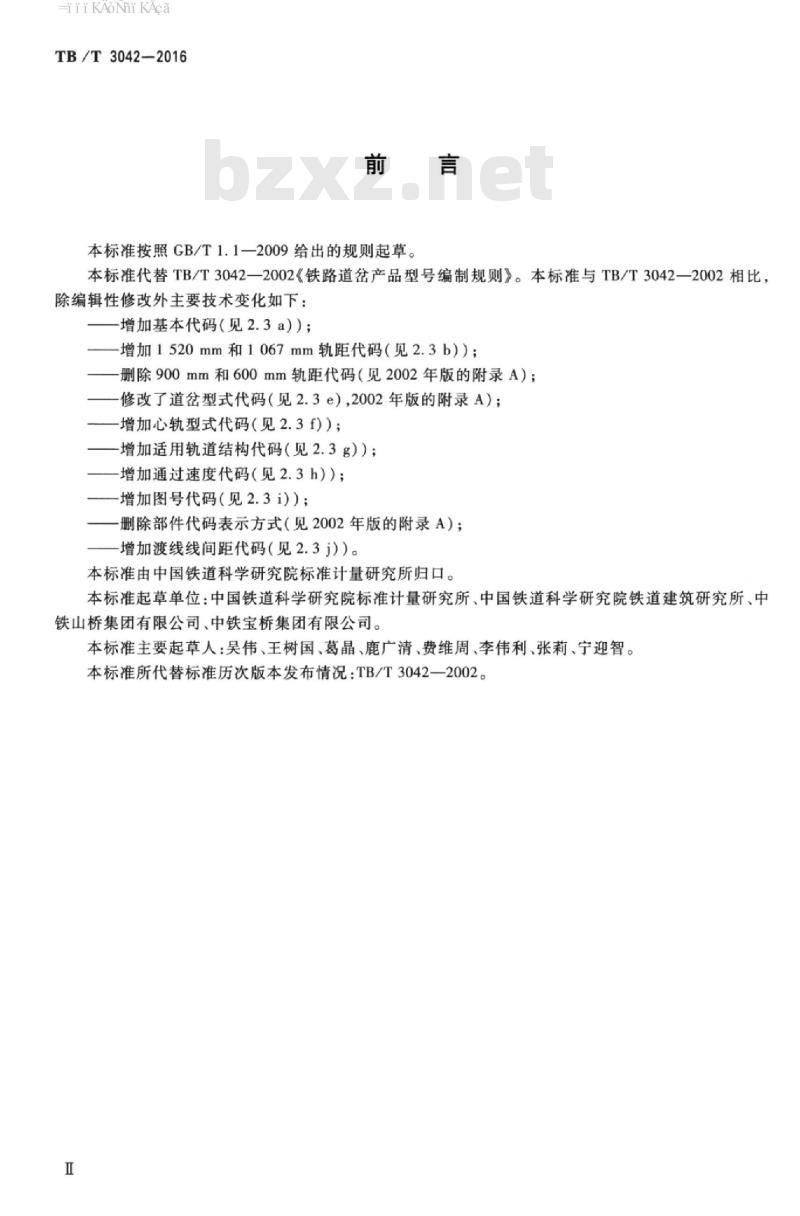

本标准按照GB/T1.1一2009给出的规则起草。本标准代替TB/T3042一2002《铁路道岔产品型号编制规则》。本标准与TB/T30422002相比除编辑性修改外主要技术变化如下：一增加基本代码（见2.3a））；增加1520mm和1067mm轨距代码（见2.3b））；-删除900mm和600mm轨距代码（见2002年版的附录A）；修改了道岔型式代码（见2.3e），2002年版的附录A）；一增加心轨型式代码（见2.3f））；一增加适用轨道结构代码（见2.3g））；-增加通过速度代码（见2.3h））；-增加图号代码（见2.3i））；
一删除部件代码表示方式（见2002年版的附录A）增加渡线线间距代码（见2.3j)）。本标准由中国铁道科学研究院标准计量研究所归口。本标准起草单位：中国铁道科学研究院标准计量研究所、中国铁道科学研究院铁道建筑研究所、中铁山桥集团有限公司、中铁宝桥集团有限公司。本标准主要起草人：吴伟、王树国、葛晶、鹿广清、费维周、李伟利、张莉、宁迎智。本标准所代替标准历次版本发布情况：TB/T3042—2002。I
HiiKAONniKAca
铁路道岔型号编制方法
本标准规定了铁路道岔型号的型号组成、型号示例。本标准适用于铁路整组道岔型号编制。2型号组成

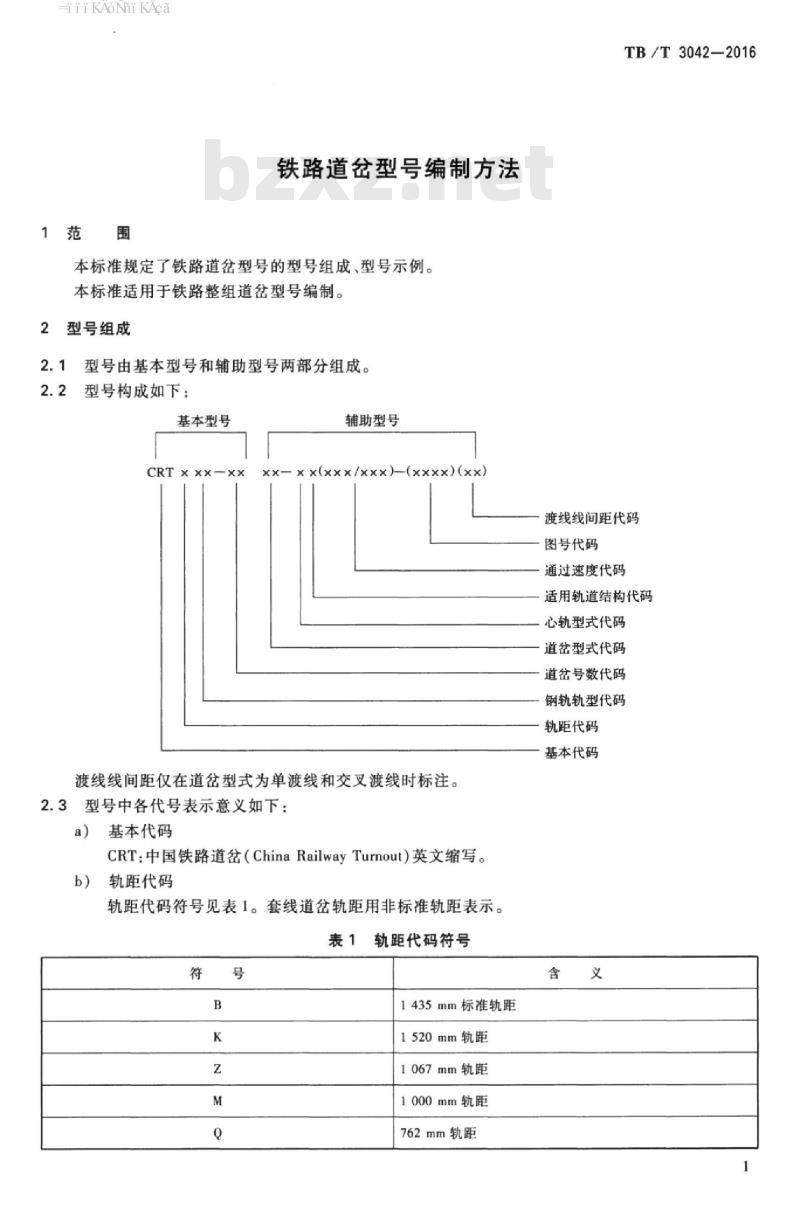

2.1型号由基本型号和辅助型号两部分组成。2.2型号构成如下：
基本型号
CRTXXX-XXbzxZ.net
辅助型号
xxx x(xxx/xxx)-(xxxx)(xx)
渡线线间距仅在道岔型式为单渡线和交叉渡线时标注。2.3型号中各代号表示意义如下：基本代码
CRT：中国铁路道岔（ChinaRailwayTurnout）英文缩写。b)
轨距代码
轨距代码符号见表1。套线道岔轨距用非标准轨距表示。表1轨距代码符号
1435mm标准轨距
1520mm轨距
1067mm轨距
1000mm轨距
762mm轨距
TB/T3042—2016
渡线线间距代码
图号代码
通过速度代码
适用轨道结构代码
心轨型式代码
道岔型式代码
道岔号数代码
钢轨轨型代码
轨距代码
基本代码
HiiKAoNiKAca
TB/T3042—2016
钢轨轨型代码
以阿拉伯数字表示，如钢轨类型为60kg/m的钢轨，代码为60。d
道岔号数代码
统一用阿拉伯2位数字表示。其中9号道岔表示为09,36.288号道岔约简为36。e)
道岔型式代码
道岔型式代码符号见表2。
表2道岔型式代码符号
心轨型式代码
单开道岔
对称道岔（双开道岔）
三开道岔（含三开以上）
交分道岔
交叉渡线
单渡线
菱形交叉
组合道岔
套线道岔
大写字母K表示可动心轨，大写字母G表示固定心轨。适用轨道结构代码
有确轨道用大写字母YZ表示，无礁轨道用大写字母WZ表示。通过速度代码
通过速度代码包括道岔直向通过速度和侧向通过速度，由3位或2位阿拉伯数字表示，单位为千米每小时（km/h）。
图号代码
经规定程序审批发布的图号。
渡线线间距代码
以2位阿拉伯数字表示渡线线间距，如线间距为4.2m，代码为42。2.4其他特种用途道岔型号编制可根据需要参照以上方法进行编制。3
型号示例
示例1：“CRTB60一18DK—KWZ(350/80）客专线（07)009*表示标准轨距60千克每米钢轨18号，直向通过速度350km/h，侧向通过速度80km/h，图号为（客专线（07)009）的无确轨道可动心轨单开道岔。
示例2：“CRTB60-—18DK—GYZ(120/80）—GLC(09)05”表示标准轨距60千克每米钢轨18号，直向通过速度120km/h，侧向通过速度80km/h，图号为（CLC(09)05）的有轨道固定辙叉单开道岔。2
