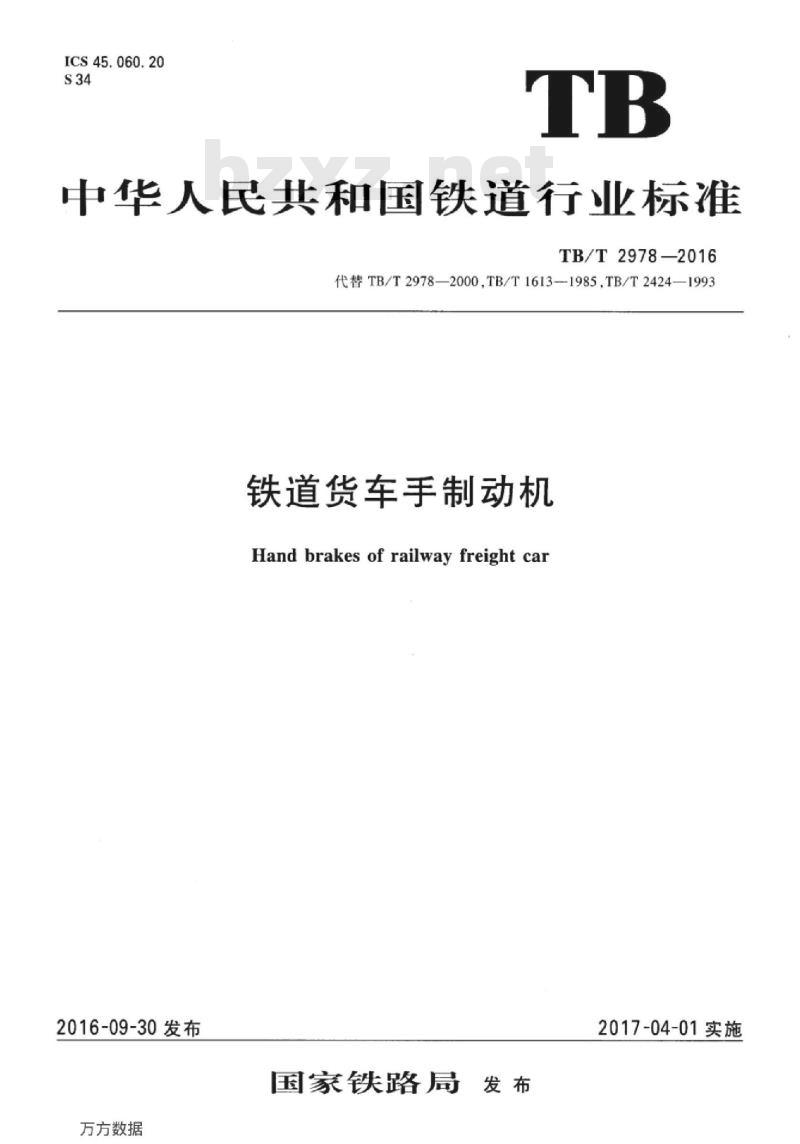

【TB铁路运输标准】 铁道货车手制动机

ICS45.060.20
中华人民共和国铁道行业标准
TB/T2978-2016
代替TB/T2978—2000,TB/T1613—1985.TB/T2424—1993铁道货车手制动机
Hand brakes of railway freight car2016-09-30发布
万方数据
国家铁路局
2017-04-01实施

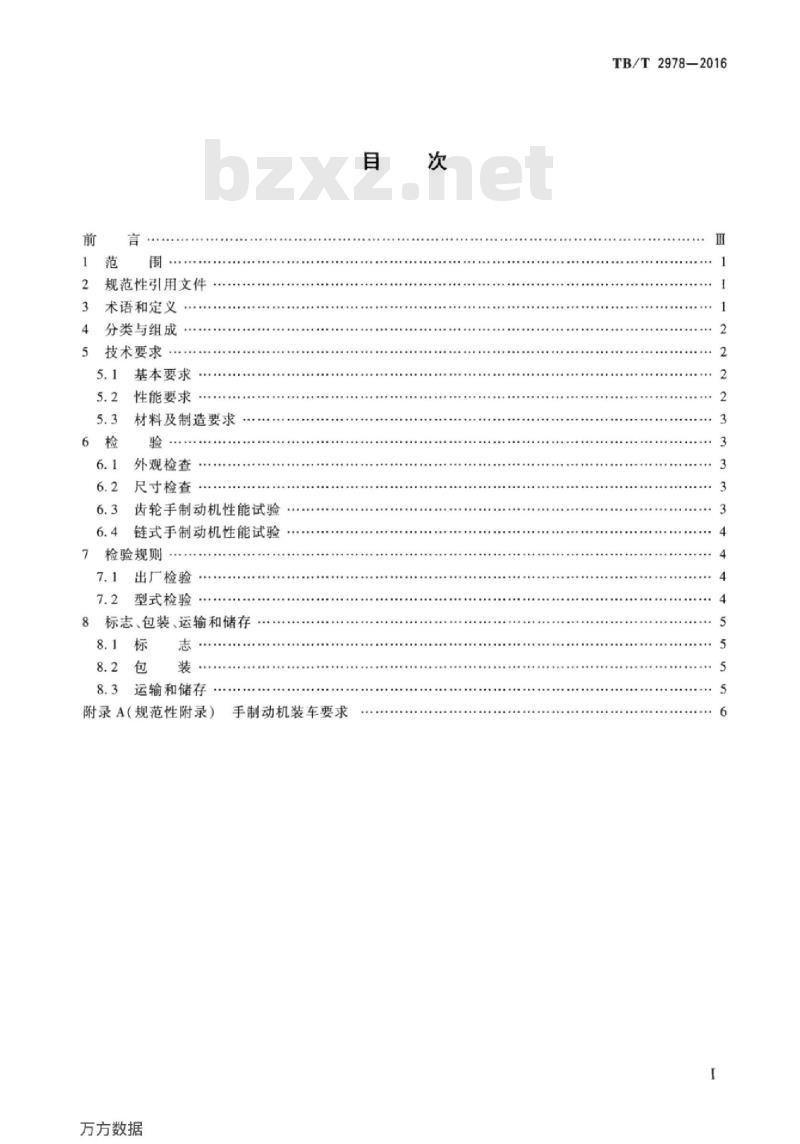

规范性引用文件
术语和定义
分类与组成
技术要求
基本要求
性能要求
材料及制造要求
外观检查
尺寸检查
齿轮手制动机性能试验
链式手制动机性能试验
7检验规则
7.1出厂检验
7.2型式检验
8标志、包装、运输和储存
运输和储存
附录A（规范性附录）
万方数据
手制动机装车要求
TB/T2978—2016

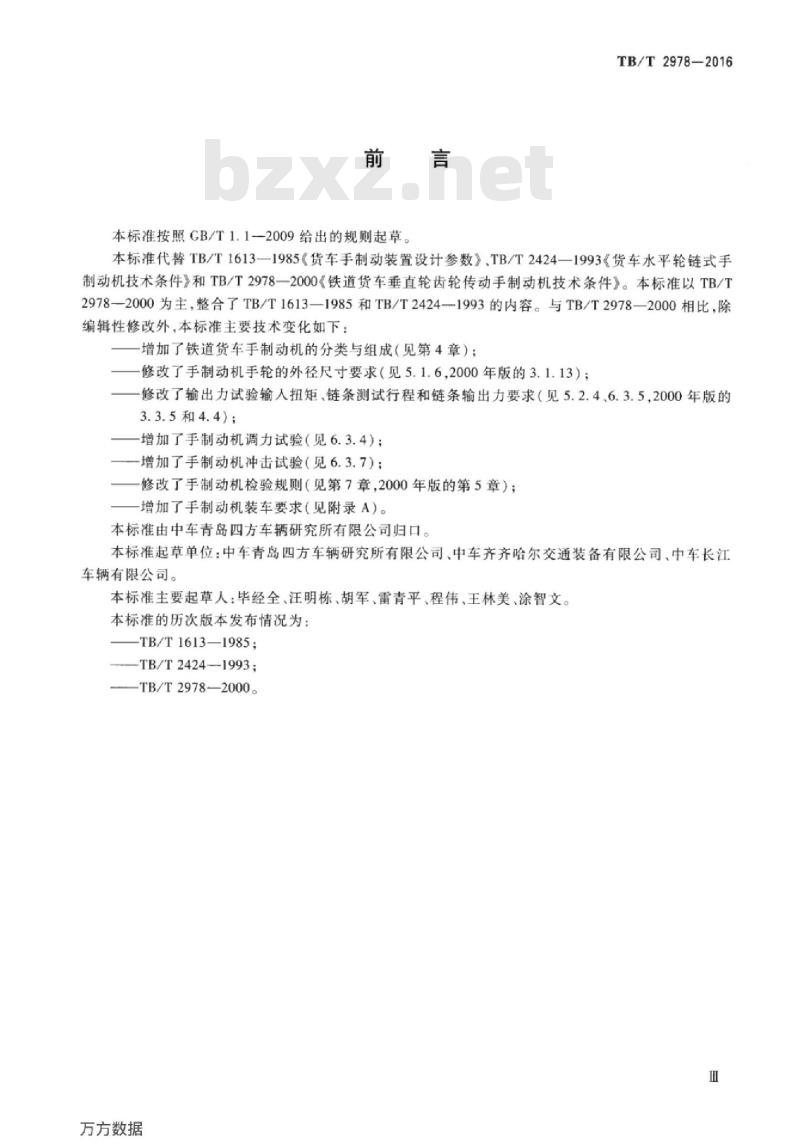

本标准按照GB/T1.1--2009给出的规则起草。TB/T2978—2016
本标准代替TB/T1613—1985货车手制动装置设计参数》、TB/T2424—1993《货车水平轮链式手制动机技术条件》和TB/T2978一2000《铁道货车垂直轮齿轮传动手制动机技术条件》。本标准以TB/T2978—2000为主，整合了TB/T1613—1985和TB/T24241993的内容。与TB/T2978—2000相比，除编辑性修改外，本标准主要技术变化如下：-增加了铁道货车手制动机的分类与组成（见第4章）；修改了手制动机手轮的外径尺寸要求（见5.1.6,2000年版的3.1.13）；修改了输出力试验输人扭矩、链条测试行程和链条输出力要求（见5.2.4.6.3.5，2000年版的3.3.5和4.4)；
-增加了手制动机调力试验（见6.3.4）；增加了手制动机冲击试验（见6.3.7)：修改了手制动机检验规则（见第7章，2000年版的第5章）；增加了手制动机装车要求（见附录A）。本标准由中车青岛四方车辆研究所有限公司归口。本标准起草单位：中车青岛四方车辆研究所有限公司、中车齐齐哈尔交通装备有限公司、中车长江车辆有限公司。
本标准主要起草人：毕经全、汪明栋、胡军、雷青平、程伟、王林美、涂智文。本标准的历次版本发布情况为：TB/T1613—1985;
—TB/T2424—1993;
TB/T2978—2000。
万方数据
-iiKAoNniKAca

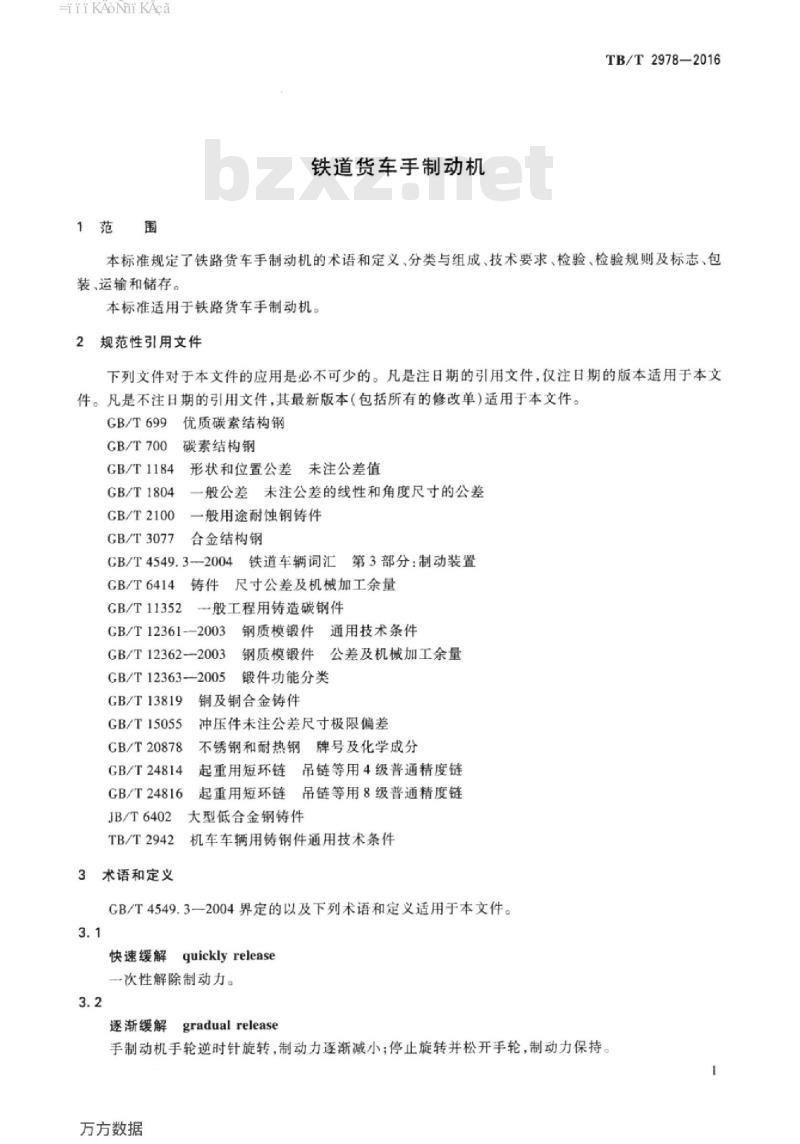

1范围
铁道货车手制动机
TB/T2978—2016
本标准规定了铁路货车手制动机的术语和定义、分类与组成、技术要求、检验、检验规则及标志、包装、运输和储存。
本标准适用于铁路货车手制动机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T699
GB/T700
GB/T1184
GB/T1804
GB/T2100
GB/T3077
优质碳素结构钢
碳素结构钢
形状和位置公差未注公差值
一般公差未注公差的线性和角度尺寸的公差一般用途耐蚀钢铸件
合金结构钢
CB/T 4549.32004
铁道车辆词汇
第3部分：制动装置
GB/T6414
GB/T11352下载标准就来标准下载网
尺寸公差及机械加工余量
一般工程用铸造碳钢件
GB/T12361-2003
GB/T12362-2003
GB/T12363-2005
GB/T13819
GB/T15055
CB/T20878
GB/T24814
GB/T24816
钢质模锻件通用技术条件
钢质模锻件公差及机械加工余量锻件功能分类
铜及铜合金铸件
冲压件未注公差尺寸极限偏差
不锈钢和耐热钢牌号及化学成分起重用短环链吊链等用4级普通精度链起重用短环链吊链等用8级普通精度链JB/T6402
大型低合金钢铸件
TB/T2942
3术语和定义
机车车辆用铸钢件通用技术条件GB/T4549.3一2004界定的以及下列术语和定义适用于本文件。3.1
quickly release
快速缓解
一次性解除制动力。
逐渐缓解gradual release
手制动机手轮逆时针旋转，制动力逐渐减小；停止旋转并松开手轮，制动力保持。1
万方数据
HiiKAoNhiKAca
TB/T2978-2016

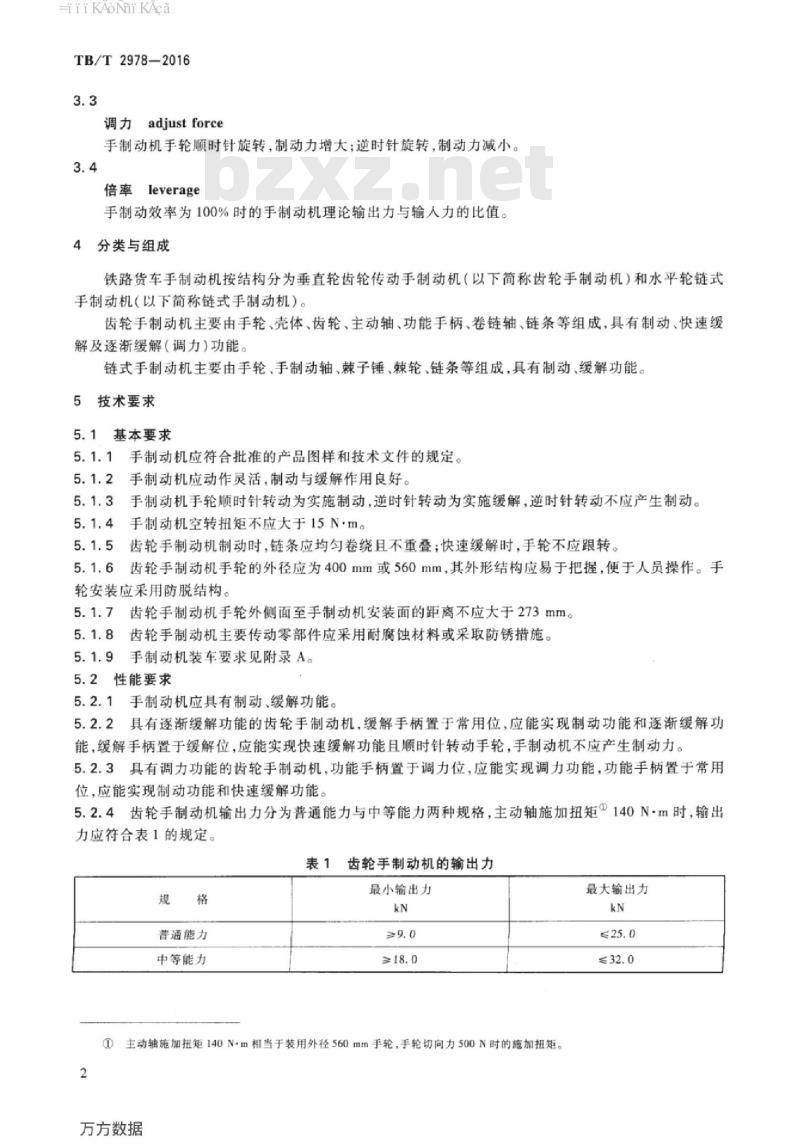

调力adjustforce
手制动机手轮顺时针旋转，制动力增大：逆时针旋转，制动力减小。3.4
倍率leverage
手制动效率为100%时的手制动机理论输出力与输人力的比值。4分类与组成
铁路货车手制动机按结构分为垂直轮齿轮传动手制动机（以下简称齿轮手制动机）和水平轮链式手制动机（以下简称链式手制动机）。齿轮手制动机主要由手轮、壳体、齿轮、主动轴、功能手柄、卷链轴、链条等组成，具有制动、快速缓解及逐渐缓解（调力)功能。
链式手制动机主要由手轮、手制动轴、棘子锤、棘轮、链条等组成，具有制动、缓解功能。5技术要求
5.1基本要求
5.1.1手制动机应符合批准的产品图样和技术文件的规定。5.1.2
手制动机应动作灵活，制动与缓解作用良好。5.1.3手制动机手轮顺时针转动为实施制动，逆时针转动为实施缓解，逆时针转动不应产生制动。5.1.4
手制动机空转扭矩不应大于15N·m。齿轮手制动机制动时，链条应均勾卷绕且不重叠；快速缓解时，手轮不应跟转。齿轮手制动机手轮的外径应为400mm或560mm，其外形结构应易于把握，便于人员操作。手5.1.6
轮安装应采用防脱结构。
齿轮手制动机手轮外侧面至手制动机安装面的距离不应大于273mm。5.1.7
齿轮手制动机主要传动零部件应采用耐腐蚀材料或采取防锈措施。5.1.9手制动机装车要求见附录A。5.2性能要求
5.2.1手制动机应具有制动、缓解功能。5.2.2具有逐渐缓解功能的齿轮手制动机，缓解手柄置于常用位，应能实现制动功能和逐渐缓解功能，缓解手柄置于缓解位，应能实现快速缓解功能且顺时针转动手轮，手制动机不应产生制动力。5.2.3具有调力功能的齿轮手制动机，功能手柄置于调力位，应能实现调力功能，功能手柄置于常用位，应能实现制动功能和快速缓解功能。5.2.4齿轮手制动机输出力分为普通能力与中等能力两种规格，主动轴施加扭矩140N·m时，输出力应符合表1的规定。
齿轮手制动机的输出力
普通能力
中等能力
最小输出力
①主动轴施加扭矩140N-m相当于装用外径560mm手轮，手轮切向力500N时的施加扭矩。2
万方数据
最大输出力
- KAoNi KAca
5.2.5手制动机的链条卷人量应满足以下要求：a）齿轮手制动机：普通能力不应小于458mm，中等能力不应小于1016mm；b）
链式手制动机：应为手制动轴的0.5~2.5圈。手制动机链条最小拉伸载荷应满足以下要求：5.2.6
TB/T2978-2016
齿轮手制动机：普通能力52kN，中等能力62kN，拉杆链应与手制动机输出力相匹配：a）
链式手制动机：轴链14.7kN，拉杆链26.5kN。齿轮手制动机在规定输人扭矩下，经4500次制动、缓解循环后，性能应正常。5.2.7
5.2.8手制动机不应自然缓解。
5.3材料及制造要求
5.3.1手制动机用优质碳素结构钢、碳素结构钢、合金结构钢、不锈钢、不锈钢铸件、低合金钢铸件、碳钢铸件、铜合金铸件、铸钢件等应分别符合GB/T699、GB/T700、GB/T3077、GB/T20878、GB/T2100、JB/T6402,GB/T11352、GB/T13819、TB/T2942等的规定。5.3.2未注冲压尺寸公差应符合GB/T15055-c的规定。5.3.3锻件应符合GB/T12361—2003的规定，锻件类别为GB/T12363—2005中规定的Ⅱ类，未注公差应符合GB/T12362—2003中普通级的规定。5.3.4铸件尺寸公差及机械加工余量应符合GB/T6414的规定，未注铸造公差按GB/T6414-CT9执行。
齿轮手制动机链条应符合GB/T24814或GB/T24816的规定。5.3.5
5.3.6切削加工零件的未注尺寸极限偏差应按GB/T1804-m的规定，未注形状和位置公差应按GB/T1184-H的规定。
焊接应符合相关文件的规定。
冲压件任何位置的材料厚度不应小于原厚度的70%，不应存在裂纹等外观缺陷。5.3.8
铸、锻件不应焊修，不应存在裂纹等外观缺陷。涂装应符合相关文件的规定。
组装时各摩擦处应涂适量89D制动缸润滑脂。手制动机手轮与手制动轴组装后，手轮与手制动轴连接应牢固。紧固件应安装牢靠，链式手制动机制动轴上、下端开口销安装后应劈开卷于轴上。验
外观检查
目视检查手制动机及其零部件外观。6.2尺寸检查
检查手制动机厚度尺寸、手轮外径尺寸及安装尺寸。6.3齿轮手制动机性能试验
6.3.1制动试验
功能手柄或缓解手柄置于常用位，在主动轴处施加扭矩140N-m，应产生并保持制动力。出厂检验时，主动轴施加扭矩允许在70Nm~140N·m范围内。6.3.2快速缓解试验
6.3.2.1具有逐渐缓解功能的手制动机，在进行6.3.1规定的制动试验后，将缓解手柄推向缓解位，推动次数不应超过3次，手制动机应完全缓解，且手轮不应跟转：缓解手柄置于缓解位，顺时针转动手轮，手制动机不应产生制动力。6.3.2.2具有调力功能的手制动机，在进行6.3.1规定的制动试验后，逆时针快速转动手轮，手轮转动20°~60°应完全缓解。
方方数据
HiiKAoNi KAca
TB/T2978—2016
6.3.3逐渐缓解试验
在进行6.4.1规定的制动试验后，逆时针转动手轮，应实现逐渐缓解功能。6.3.4调力试验
功能手柄置于常用位，在主动轴处输人50N·m~70N-m扭矩使链条产生并保持制动力，功能手柄置于调力位，转动手轮应实现调力功能。6.3.5输出力试验
6.3.5.1齿轮手制动机（普通能力)缓解手柄置于常用位，在主动轴处顺时针施加140N·m扭矩，分别测量链条卷人量为100mm~450mm、每间隔25mm处的链条拉力值。6.3.5.2齿轮手制动机（中等能力）缓解手柄置于常用位在主动轴处顺时针施加140N·m扭矩，分别测量链条卷人量为100mm~1000mm、每间隔25mm处的链条拉力值。6.3.6循环试验
循环次数为4500次，主动轴的施加扭矩为270N·m。试验从链条卷人量125mm处开始，每经过500次循环后，链条行程加大20mm，直至285mm。具有逐渐缓解功能的手制动机，每500次循环试验中的前333次循环进行快速缓解，后167次循环进行逐新缓解。
循环试验中，缓解时手制动机应完全缓解；循环试验后，各部件不得损坏，并按6.3.1~6.3.5的规定进行性能试验。
6.3.7冲击试验
将手制动机安装于载重为70t~100t的车辆上，车辆总重不应低于其总轴重的80%将装有手制动机的车辆作为被冲击车置于平直轨道上，并施加手制动（手制动机主动轴处施加140N·m扭矩），用相同重量的通用型货车作为冲击车以不小于8km/h的速度冲击被冲击车，被冲击车手制动机不应自然缓解。冲击试验后，按6.3.1~6.3.5的规定进行性能试验。6.4链式手制动机性能试验
6.4.1制动试验
顺时针转动手轮，应产生并保持制动力。6.4.2缓解试验
制动状态下，提起棘子锤，逆时针转动手轮，应能缓解制动力。7检验规则
7.1出厂检验
7.1.1齿轮手制动机出厂检验项目见表2。链式手制动机依据6.4进行制动试验和缓解试验，依据5.1.3、5.2.1进行检验。
7.1.2外观检查应逐件进行。
7.1.3尺寸检查应逐批随机抽样检查。每200台为-检查批，当生产批不足200台时，以实际生产批次为一检查批，每批随机抽样数量不应少于2台。检查批次中若有1台不合格，则应加倍抽样复验，复验时若仍有1台不合格，则该批不合格。7.1.4手制动机应逐件进行制动试验、缓解试验：齿轮手制动机还应进行快速缓解试验、逐渐缓解试验及调力试验。
7.2型式检验
7.2.1下列情况下应进行型式检验：产品定型时；
已定型产品转厂生产时：
停产1年及以上恢复生产时；
万方数据
-iiKAoNiKAca
产品结构、材料、工艺有较大改变时；连续生产2年时。
齿轮手制动机型式检验项目见表2。产品定型时进行冲击试验。
检验项目
外观检查
尺寸检查
制动试验
快速缓解试验
逐渐缓解试验
调力试验
输出力试验
循环试验
标志，包装、运输和储存
齿轮手制动机出厂检验与型式检验出厂检验
型式检验
技术要求
5.1.1,5.3.7~5.3.13
5.1.1,5.1.6,5.1.7
TB/T2978-2016
检验方法
5.1.2.5.1.3,5.1.5.5.2.1
5.2.2,5.2.3
5.2.4,5.2.5
齿轮手制动机壳体应压印有“制动”、“缓解”，“产品型号”、“制造单位代号”及指示方向的箭头等永久性标志：手轮上应压印有“制动”“缓解”及指示方向的箭头等永久性标志。8.1.2
齿轮手制动机缓解手柄应有“缓解”的凸形字样及指示方向的箭头等永久性标志。齿轮手制动机产品铭牌应有以下内容：产品名称、型号；
外形尺寸：
链条长度：
重量；
倍率；
编号；
制造年月；
制造单位。
齿轮手制动机包装应保证手制动机与手轮不磕碰，包装箱上应有下列内容：产品名称、型号：
制造年月；
制造单位；
运输要求标志。
齿轮手制动机包装箱内应有产品合格证。8.3
运输和储存
8.3.1手制动机运输、装卸时，不应磕碰、摔、扔。8.3.2
手制动机应室内储存。
万方数据
iiiKAoNiKAca
TB/T2978-2016
附录A
（规范性附录）
手制动机装车要求
链式手制动机和齿轮手制动机装车示意图见图A.1拉杆导架
a)齿轮手制动机
手制动机装车示意图
万方数据
手制动机
-iiiKAoNiKAca
拉杆导架
b)链式手制动机
图A。1手制动机装车示意图（续）A.2手制动机应安装在专门安装座上，安装方式不应影响手制动机性能。A.3工作状态下，手轮外缘与车辆任何构件之间的间隙一般不应小于100mm。A。4制动状态下，动滑轮不应与端梁等端部结构干涉，并留有裕量。TB/T2978-2016
手制动机
A.5制动状态下尺寸E不应小于100mm（见图A.1），且导架安装位置不应影响缓解。A.6链式手制动机h，BZ1700782
万方数据
中华人民共和国
铁道行业标准
铁道货车手制动机
Hand brakes of railway freight carTB/T2978--2016
中国铁道出版社出版、发行
（100054，北京市西城区右安门西街8号）读者服务部电话：市电（010）51873174，路电（021）73174中国铁道出版社印刷厂印刷
版权专有
侵权必究
开本：880mm×1230mm
2017年2－*
印张：1
字数：15千字
2017年2日第1次印刷
TB/T2978-2016代替TB/T2978-2000.TBT1613-1985.TB/T2424-1993-4铁道货车手151134958
