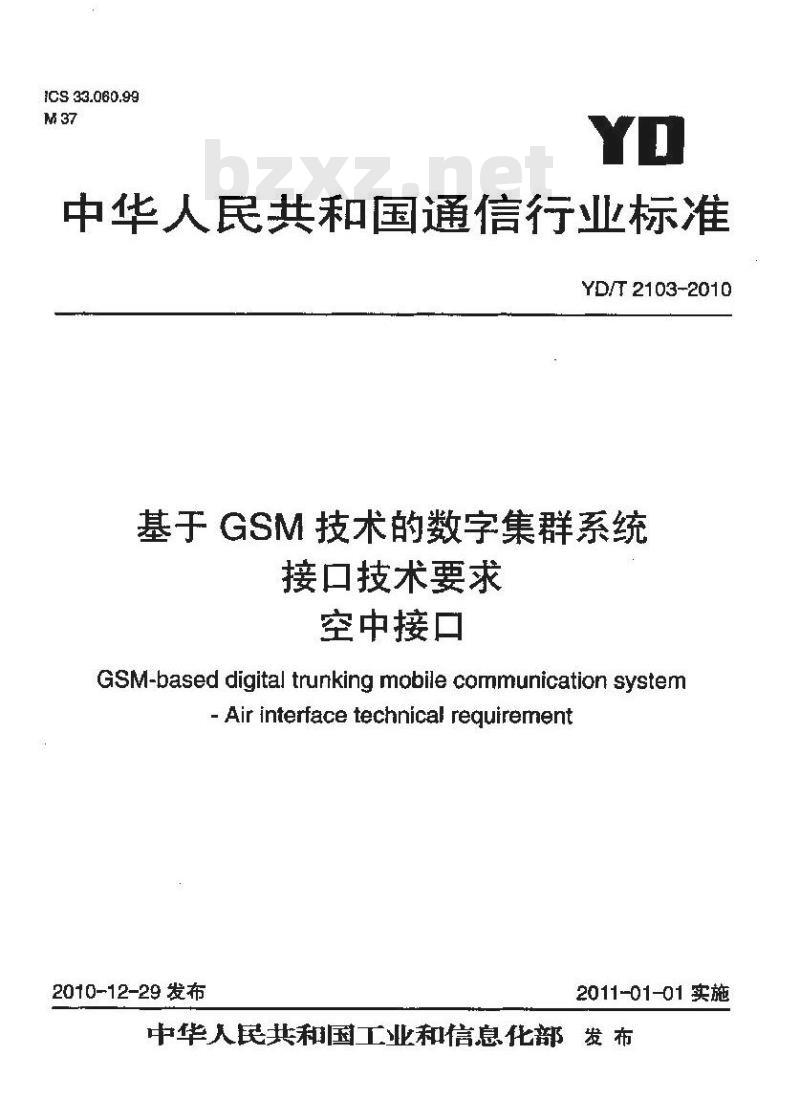

ICS 33.060.99
中华人民共和国通信行业标准
YD/T 2103-2010
基于GSM技术的数字集群系统
接口技术要求www.bzxz.net
空中接口
GSM-based digital trunking mobile communication system-Air interfacetechnical requirement2010-12-29发布
2011-01-01实施
中华人民共和国工业和信息化部发布荫

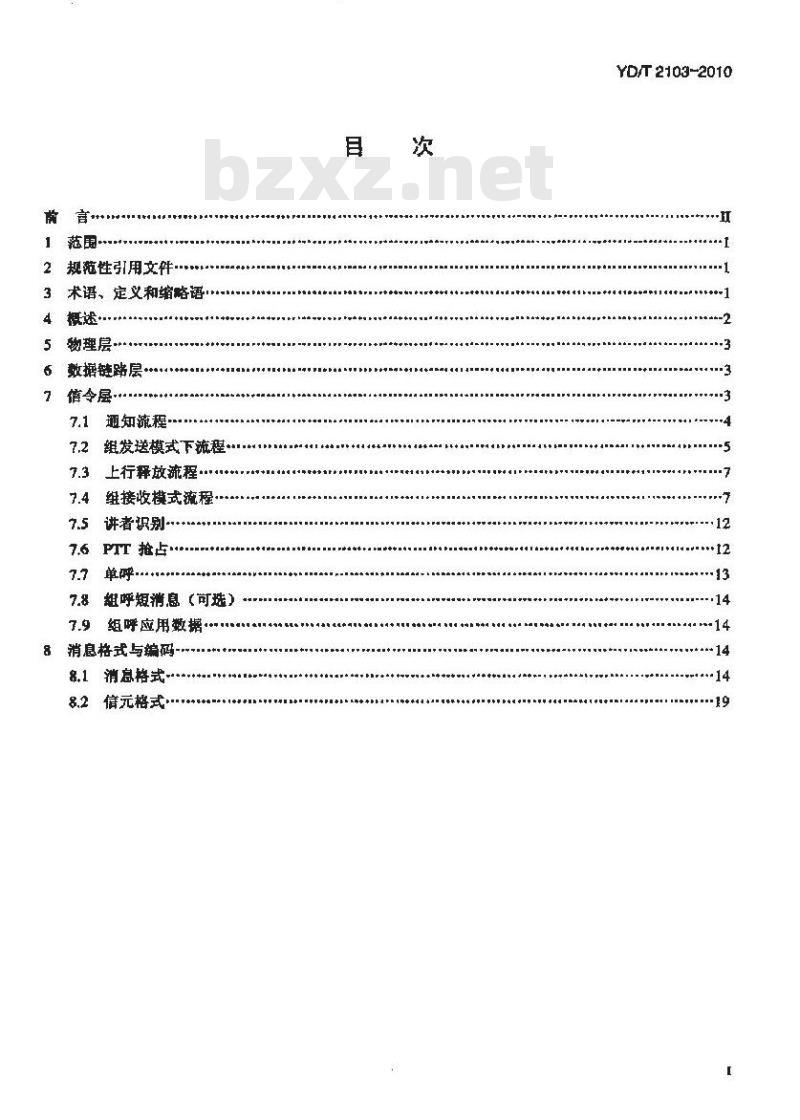

规范性引用文件
术语、定义和缩略语·
物理层·
数据链路层·
循令层
通知流程
组发送模式下流程
上行释放流程
维接收模式流程·
讲者识别·
7.6 PTT 抢占
粗呼短消息（可珠）
组呼应用数据
8消息格式与编码
消息格式
信元格式·
TYKAONYKAa
YD/T 2103-2010
YD/T2103-2010

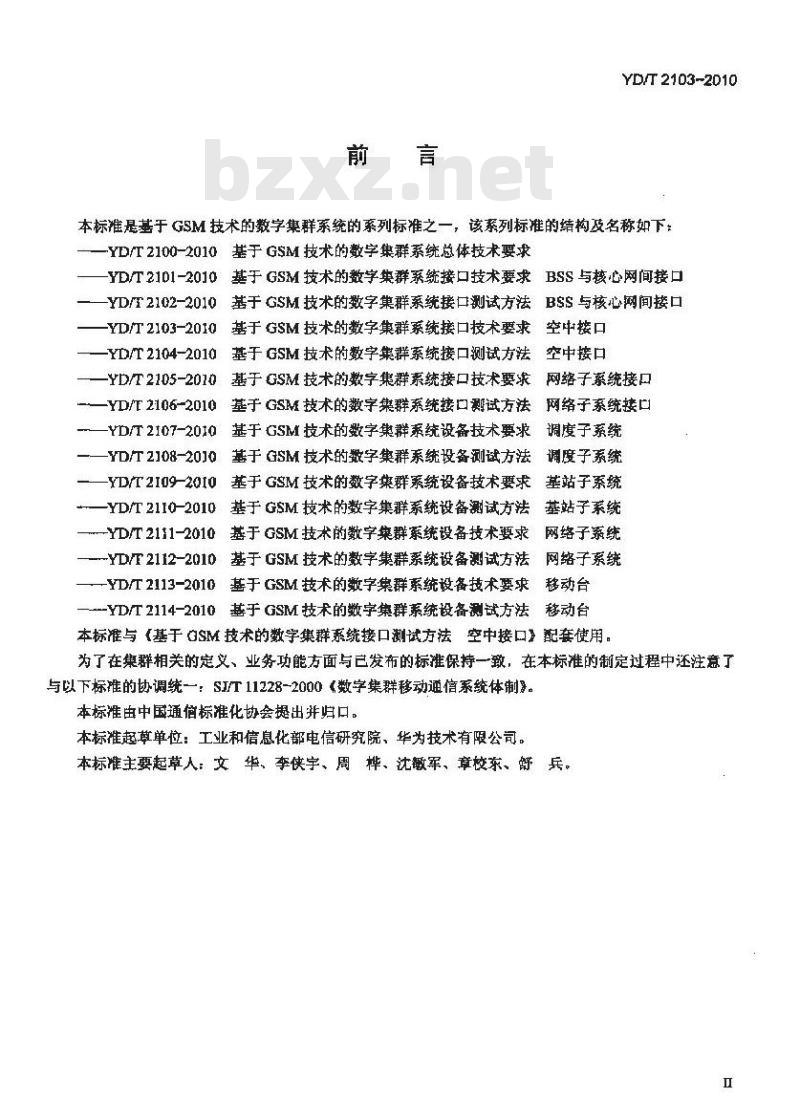

本标准是基于GSM技术的数学集群系统的系列标准之一，该系列标准的结构及名称如下：YD/T2100-2010基于 GSM技术的数学集群系统总体技术要求YD/T2101-2010基于GSM技术的数集群系统接口技术要求BSS与核心网间接口YD/T2102-2010基于GSM技术的数字集群系统接口测试方法BSS与核心网闻接口-YD/T2103-2010基于GSM技术的数字集群系统接口技术要求空中接口一YD/T2104-2010基于GSM技术的数字集群系统接口测试方法空中接口一一YD/T2105-2010基于GSM技术的数字集群系统接口技术要求网络子系统接口一YD/T2106-2010基于GSM技术的数字集群系统接口测试方法网络子系统接口YD/T2107-2010基于GSM技术的数字集群系统设备技术要求调度子系统—YD/T 2108-2010基于 GSM技术的数字集群系统设备测试方法调度子系统
—一YD/T2I09-20I0基于GSM技术的数字集群系统设备技术要求基站子系统一YD/T21I0-2010基于GSM技术的数字集群系统设备测试方法基站子系统m-YD/T2111-2010基于GSM技术的数字策群系统设备技术要求网络子系统~YD/T2112-2010基于GSM技术的数字集群系统设备测试方法网络子系统-YD/T2113-2010基于GSM技术的数字集群系统投备技术要求移动台-YD/T2114-201心：基于GSM技术的数字集群系统投备测试方法移动台本标准与（基于自M技术的数学集群系统接口測试方法空中接口\配套使用。为了在集群相关的定义、业务功能方面与已发布的标准保持一致，在本标准的制定过程中还注意了与以下标准的协调统一：SJT11228-2000数字集群移动通信系统体制。本标由中国通宿标准化协会挺出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司。本标准主要起草人：文华、李侠字、周桦、沈敏军、章校东、舒兵。1范围

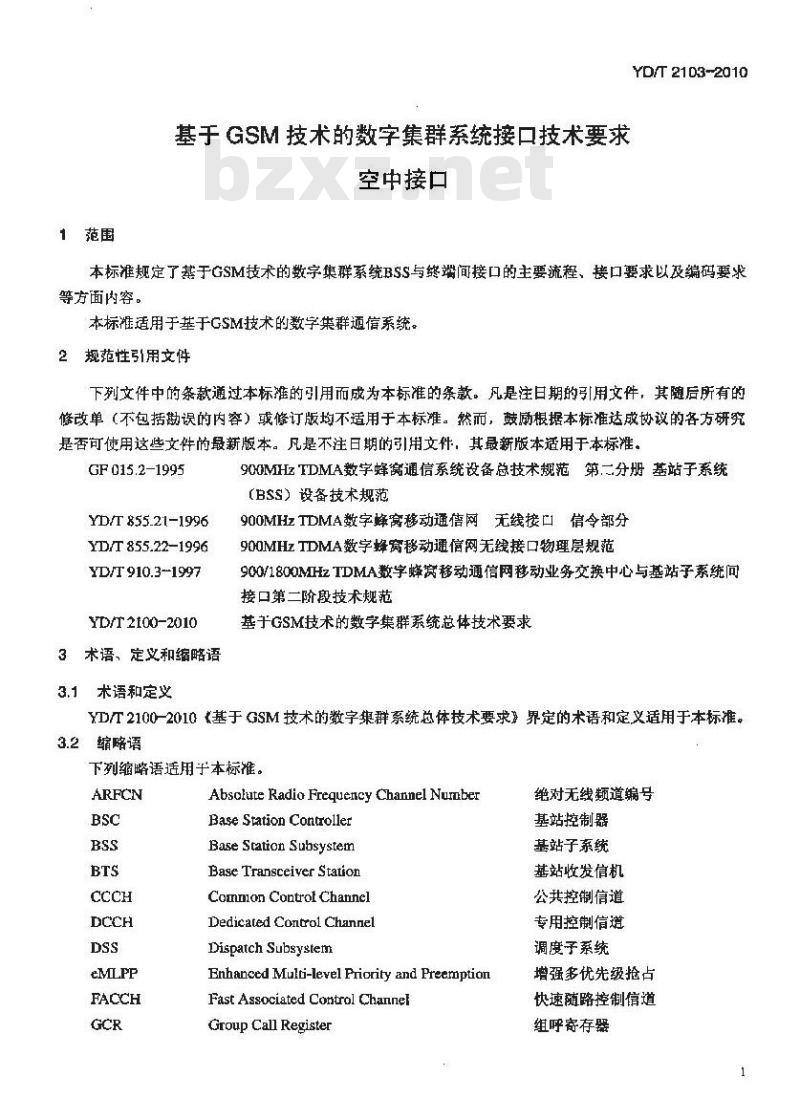

基干GSM技术的数字集群系统接口技术要求空中接口
YD/T 2103-2010
本标准规定了基于GSM技术的数字集群系统BSS与终端间接口的主要流程、接口要求以及编码要求等方面内容。
本标准适用于基于GSM技术的数字集群通信系统。2规范性引用文件
下刻文件中的款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准适成协设的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GF 015.2-1995
YD/T 855.21-1996
YD/T 855.22-1996
YD/T 910.3--1997
YD/T 2100-2010
3术语、定义和缩略语
3.1术语和定义
900MHzTDMA数字蜂通信系统设备总技术规范第二分册基站子系统（BSS）设备技术规范
900MHzTDMA数字蜂窝移动通信网无线接口信令部分90OMHzTDMA数字蜂窝移动通信网无线接口物理层规范900/1800MIHzTDMA数字蜂窝移动通信网移动业务交换中心与基站子系统问接口第二阶段技术规范
基于GSM技术的数字集群系统总体技术要求YD/T 2100-2010 t基于 GSM 技术的数字集群系统总体技术要求界定的术语和定,义适用于本标准。3.2缩略语
下列缩略语适用于本标准。
Absolute Radio Frequency Channel NurnberBase Station Controller
Base Station Subsystem
Base Transceiver Station
Commion Controf Channel
Dedicated Control Channel
DispatchSubsystem
Enhanced Multi-level Priority and PreemptionFast Associated Control ChannelGroup Call Register
TYKAONYKACa
绝对无线频道编号
基站控制器
基站子系统
基站收发信机
公共控制信道
专用控制信道
调度子系统
增强多优先级抢占
快速随路控制信道
组呼寄存器
YD/T 2103-201D

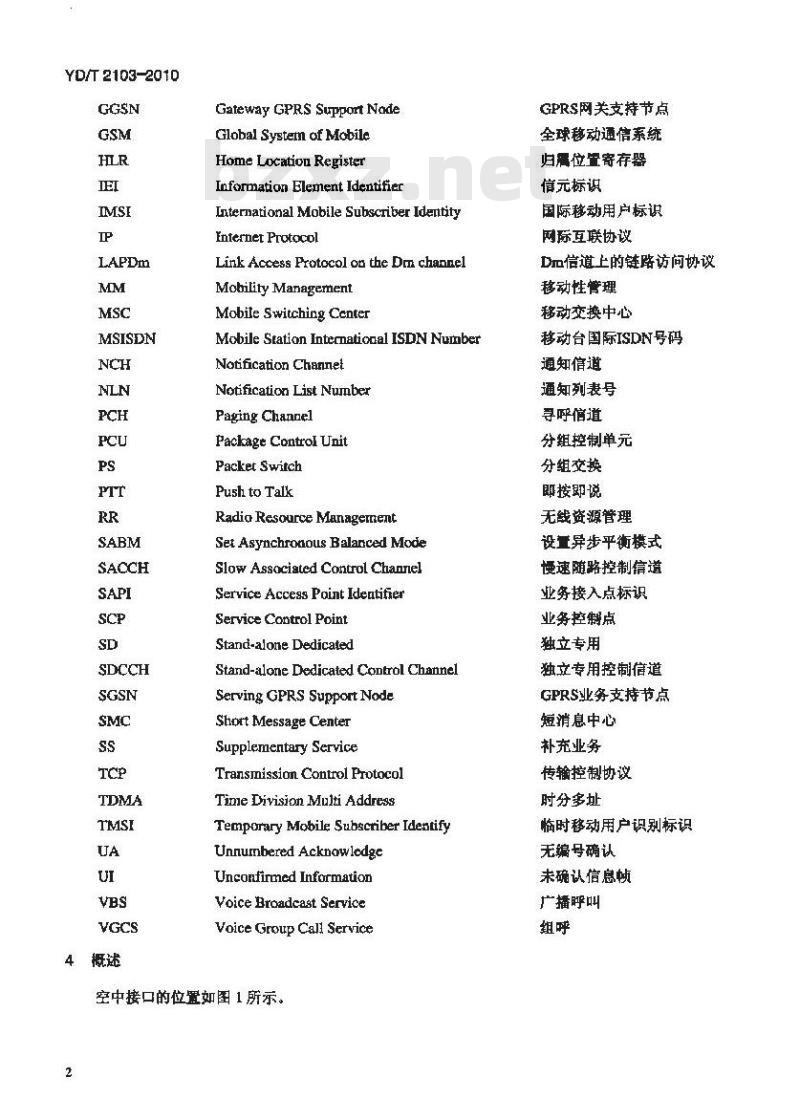

MSISDN
4概述
Gateway GPRS Support Nade
Global System of Mobile
Home Locationu Register
Information Element IdentifierInternational Mobile Subscriber IdentityInternet Prctocol
Link Access Protocol on the Dm channelMobility Management
Mobile Switching Center
Mobile Station Intecmatiocal ISDN NumberNotification Channet
Notification List Nunber
Paging Channel
Package Control Unit
Packet Switch
Push to Talk
Radio Resource Management
Set Asynchronous Balanced ModeSlaw Associated Control ChannelService Access Point IdentifrerService Control Point
Stand-alone Dedicated
Stand-alone Dedicated Control ChannelServing GPRS Support Node
Short Message Center
Supplementary Service
Transimission Control ProtocolTine Division Multi Address
Temporary Mobile Subscriber IdentifyUnnurnbered Acknowledgo
Unconfirmed Informatior
Voice Broadcast Service
Voice Group Call Service
空中接口的位置如图1所示。
GPRS网关支持节点
全球移动通信系统
归属位置寄存器
信元标识
国际移动用户标识
网际互联协议
D信道上的链路访问协议
移动性管理
移动交换中心
移动台国际ISDN号码
通知信道
通知列表号
寻呼信道
分组控制单元
分组交换
即按即说
无线资源管理
设重异步平衡模式
慢速随路控制信道
业务接入点标识
业务控制点
独立专用
独立专用控制信道
GPRS业务支持节点
短消息中心
补充业务
传输控制协议
时分多址
临时移动用户识别标识
无编号确认
未确认信息恢
广播呼叫
营业厅按1.1
VPN管理台
调度台
接入网关
调度台
无战询度台
服务器
移动台
HLRELR
MSC/VLR
GCR/AC
于持终端
车载台
固定台
应用网头
YD/T 2103-2010
三次并发
电信网络
分组网络
计费间关
营账系统
TCP/IP糖口
7号信令接口
I接口
图1基于GSM技术的数字集群系统的网络结示意Um接口是BSS和终端间的接口，Um接口协调终端和BSS共同完成无线传输信道控制、编解码，无线路径上的信息纠错、用户数据和信令数据流控等功能。Um接口分层定义：
第1层：也称物理层，为无线接口，提供无线传输道控制、语音编解码等功能，第2层：也称数据链路层，LAPDm，提供Dm信道上的一到多个数据链路，提供物类型、顿顺序控制等功能。
第3层：简称应用层或层3，提供终端与BS5之间的信令交互。5
物理层
应符合YD/T855.22-1996900MHzTDMA数字蜂离移动通信网无线接口物理层规范》相关规定。数据链路层
应符合YTD/T855.21~1996900MHzTDMA数字蜂窝移动通信网 无线接口信令部分》相关规定,信令层
组接收模式下，终端侧的RR流程提供如下服务：，到组呼信道的本地连接：
，非确认模式下的消息接收：
自动的小区重选：
。切断到组呼信道的本地连接。TYKAONYKACa
YD/T2103-2010
对于同时支持接收和组发送模式的终端，终端的流程还提供为建立RR连接的上行接入流程的服务。
组发送模式下，RR连接是点到点的双向物理连接，并且包括在主DCH的多恢模式下工作的一条SAPIO数据链路连接。一且建立起组发送模式，RR流程提供如下服务：·在SAPIO数据链路层连接上转送消息：·指示RR连接的丢失：
，自动的切换和小区重选，以维护RR连接；·可设置物理信道的传输模式、信道类型的变化、加密，·RR连接的释放。
7.1通知流程
支持VGCS接收和VBS接收的手机必须支持通知流程。网络通过通知流程告知终端：组呼或者广播呼叫已经开始或者正在进行中。当盛端发起VGS呼叫时，如界来用信道模式馨敢流程将专用信道转为GCS信道，此时如果对呼叫进行了加密，那么网络侧将挂起通知消息的传输，直到已经开始在专用信道上用组呼密钥加密。7.1.1通知
通知消息下发流程如图2所示。
Notificatic(NCH/FACCH/PCH)
闽2通知消想下发
当广播呼叫或者组呼建立时，终端会收到通知。当终端处于专用模式敢者组接收模式时，通知是在NCH、PCH、FACCH信道上发送的。通过 PCH土的PiRest Octets信元来表示NCH是否存在。通知中包含组呼参考和其他一些相关信息。通知可能被包含在以下消息中。在NCH上发送的一条通知消息中。目的是告诉终端当前小区存在有组呼或者广播呼叫，可能还提供组呼广播呼叫信道的描述。●在主DCCH上以非确认模式发送的通知/FACCH消息中。目的是告诉已经在组呼广播呼叫信道的主DCCH上或者处于专用模式的终端：当前小区有另外的纽呼/广播呼州存在，可能还提供组呼广播呼叫信适的描述：
*在PagingRequestType1消息的RestOctetg部分中。不支持组呼广播呼川的终端不理会在NCH/PCH上发送的通知，也不理会在主DCCH上的通知（但会间网络发送一条RR-Status消息，原因值是“消息不存在或者尚未实现\)。每接收到一条通知消息，支持组呼广播呼叫的终端将向上层发一个包含所通知的组呼广播呼叫藝考的指示，上层将决定：
·对通知不做出反应；
加入广播呼叫或者组呼，如果必要的话先停止当前动作。4
7.1.2加入组呼广播呼叫
YD/T2103-2010
当前小区主DCCH上的通知消息不包含组呼广播呼叫信遭的描述，手机将到NCH上读取相应通知消息。
如果通知消息中有当前小区的组呼/广播呼叫信道描述，将不会发起RR连接建立流程，终端将进入组接收模式。
如果通知消意中没有当前小区的组呼广播呼叫信道描述，终端将会建立专用式下的RR连接，以发起通知应流程。
7.1.3通知响应流程
通知喻应流程如图3所示。
Chinnel Regeen
Imaecate Assigmment Comm
Sabn[Notficadca Rosponse
图3通知响起
为了发起知响应流程，在充许访问网络的前提下，终端将驻留在一个小区上，发起立即指配流程，然后通过包含有\通知响应\消息的SABM顿发起建文主信令连接。终端的MM子层将被告知RR实体已经进入专用模式。
网络收到通知响应消息后，立辩停止定时器T310I。MM子层被告知RR连接己经存在，发起MM的程。
网络侧将使用专用连接命令终端进入组接收模式。7,2组发送模式下流程
7.2.1信分配
对于一个组呼，指配命令消患中可能包含一个信元“VGCsTargetModeInformation\。这个信元用来定义在新信道上使用哪种RR模式（专用模式还是组发送模式）。如果这个信元不存在，那么新信道采用和前一信道相同的模式。该信元还指明了新信道上组密钥的序号或者指明新信道没有加密。如果该信元不存在，那么新信道的加密模式、组密钥序号和前一信道保持一致。不支持VGCS发话的终端如果收到了包含VGCS Target Mode Indication信元的指配命令消息，将回复RR STATUS消感，原因值是#96。如果指配消息中同时包含VGCStargetmode信元和CipberModeSetting Information信元，支持VGCS发话的终端将回每指配失败消息，原因值是“协议错误”，基本流程处理与GSM一致，见YD/T855.21-1996900MHzTDMA数字蜂窝移动通信网无线接口信令部分》。
7.2.2切换
7,2.2.1发起切换
网络倾根据终端上报的测量报告和组呼区域，选择目标小区。随后在讲者小区组呼信道FACCH下发切换命令，其中携有目标小区的组呼信道描述。讲者终端收到后，在目标小区连续发送handoveraccess，5
TTYKAONYKAa
YD/T 2103-2010
网络侧收到后下发 Physical Info提供给终端新的TA值，发送SABM顿来建立主信令链路。如果收到了包含有发送消息的UA顿，终端即进入组传送模式，并上报切换成功。组呼中，切换命令中可能包含--个信元VGCSTargetModenformation\。这个信元用来定义在新信避上使用哦种R模式【专用模式探是组发送模式）。如果这个信元不存在，那各新信道采用和前一信谁相同的模式。该信元还指明了新信道上组密钥的序号或者指明新信遵没有加密。如果该信元不存在，那么新信道的加密模式、组密钥序号和前一信道保持一致。不支持VGCS发话的终端如果收到了包含VGCSTargetModeIndicatiou信元的指配命令消息，将回复RRSTATUS消息，原因值是#96。如果指配消息中同时包含VGCStargetmode信元和CipherMode SettingInforrmaaticn信元，支持VGcS发话的终端将回复切换失败消息，原固值是“协议错误\。基本流程处理与GSM一致，见YD/T855.21-1996900MHzTDMA数字蜂宽移动通信网无线接口信令部分，
7.2.3信道模式转换
了23,组呼讲著的信道模式转换频程7.2.3.1.1发起信道模式转换流程网络发送信造模式转换消息给终，这条消息包括：信道模式转换消息所在信道的信道描述。，将要应用在该信道上的新的信道模式。·可能包含一个信元\VGCSTargetModeInformation\，这个信元用来定义在新信道上使用哪种RR模式（专用模式还是组发送模式）。如果这个信元不存在，那么新信道采用和前一信道相同的模式。该信元还指明了新信道上组密钥的序号或者指明新信道没有加密。如果该信元不存在，那么新信道的加密模式、组密销序号和前一信道保持一致。不支持VGCS发话的终端如果收到了包含YGCS Target ModeIndication信元的信道模式转换消息，将回复RRSTATUS消息，原因值是#96对新的偏道模式采用组逮钥开始加密，只有在旧信遭模式没有加密时才允许。如果消息中包括的VGCsTargetModeInformation借元中密钥序号与之前的密钥序号不同，终端将按展不支持指定的信道类型来处理。基本流程处理与GSM一致，见YTD855.21-1996t900MHzTDMA数字蜂窝动通信网无线接口信令部分》。
7,2.3.1.2模式改变流程完成
终端收到信道模式修改消息之后，修改指定信道的模式，并回复信道模式修改响应消息，其中包括该信道的新模式。
基本流程处理与GSM一致，见YD/T855.21-1996900MHzTDMA数字蜂窝移动通信网无线接口借令部分势。
7.2.3.1.3异常情况
当低层出现失败时，并没有特定的动作。如果终端不支持指定的模式，则保持原模式，仍回复信道模式转换响应消息。
7.2.4通知消息指示和寻呼消息指示对于支持组呼广播呼叫的终端：6
YD/T2103-2010
，处于专用模式或者是组传输模式时，RR实体根据手机中存储的组呼广播呼叫数据把所有收到的组呼/广播呼叫通知消息告知上层。其中包括被通知的组呼参考，还可能包括相关的优先级。·在组传输模式下，终端解码了一个PCH信道或者组呼倍道下行的寻呼消息，其中携有该终端自身的身份，那么RR实体将告知上层，其中还可能携有相关的优先级。，在组传输相式下，如果RR实体在组呼信道接收到它所属PCH上子寻呼组的享呼捐息，那么R实体将该值息传给上层，并附上相关的优先级。7.3上行释放流程
对于支持VGCS接听的终端，将执行如下流程：信道释放消息中可能包含组呼信道描述和小区信造描述信元。这种摘说下，终端将释放层2连接，进入组接收模武，并告知上层。如果信道放消意中既未包含组呼信道描述，也未包含小区信过描述，或者他们不能正确描述一条组呼信道，就按照一般流程处理
如果组呼信道使用了加密，网络侧的值道释放消息将携有组呼密钥借元，如果该元不存在，终端分配到的组呼信避就没有加密。7.3.1组发送携式的上行释放流程如果上层请求释放上行，终端将在组呼值道上行发送上行释放消感，释放主情令信道，返回组接收模式。
如果是从网络侧组呼信道下行接收到的上行释故消息，终端将释效主信令信道，返回组接收棋式，终端在组传送模式下，发生无线链路失败时；，终端在所有信令连接上进行本地释放：如果可能，降端返回组接收模式，否则返回空闲棋式·终端的RR子层告知MIM子层RR连接失败。网络侧在组传送模式下，发生无线链路失收时，当上行已经分配，网络侧发现低层失败，网络将上行设量为空闲，并且在主信令信道上下发上行空册消息；
当发现无线连接失败，将告知网站侧MM子层。7.4组接收模式流程
7.4.1终端
7.4.1.1组呼信道上的接收
组接收模式下，终端接收组呼信道的下行（通知消息中包含有信道描述），同时终端还监听所在小区的CCCH，并且测量所在小区和邻区的接收电平以便进行小区重选。下行消息中可能提供邻区信息和邻区组呼信道宿息。如果没有这些宿意息，或者借息丢失了，终端将尝试从邻区的 NCH 和 NCH 获取这些信息。7.4,1,2监所下行消息和相关流程组接收模式下的练端会监控组呼信道下行的下列流程，并实时调整以保持接收组呼信道下行给组接收模式下的终端的所有消息都以UI格式在组呼信道下行发送。不是UI格式的消息或者是与下列流程无关的消息，处于组接收模式的终端都不处理。终端也会监控当前小区的PCH、NCH信道上的消。1
TYKAONYKAA
YD/T2103-2010
7.4.12.1信道模式修改流程
终端将接收信道模式燃效消息。终端将使用新的信道模式，但不会向网络发送任何响应。7.4.1.2.2通知和导呼消息
终端将监控与通知、寻呼流程相关的消息。RR实体将把所有接收到的通知消感告知上层，其中包括通知的组呼参考以及优先级（如果终端支持)。
一旦收到上层要求加入另一个组呼广播呼叫的请求（在当前组呼信道上收到这个新组呼的通知消愈），RR实体将去NCH读取相应的通知。如果终端在PCH上或者是组呼借道下行收到了包含有自己身份的寻呼消息，RR 实体将通知上层，如果存在的话将优先级一并告知。：7.4.1.2.3NCH激少监控
7.4.1.2.3.1NCH 减少监控速理
本节针对如下终端：
·空闲模式下读取NCH道以接收组呼广播呼叫的通知消息：·读取PCH信道以接收寻呼消息：。要减轻负荷。
NCH减少监控的原理是：当空闲模式的手机进入一个小区之后，就BCCH知道了有NCH信道：于是去读NCH信道，直到收到室少两个NLN值相同的消息，它就停正读NCH。直到在PCH/SACCH收到了不同的NLN，再去读NCH信道。如此反复，当终端在任意消息中接收到NLN，它就认为网络使用了 NCH减少监控原理。NCH减少监控原理需要如下参数。，NLN：NLN是一个对4取模的计数器，当一个新的组呼或者广播呼叫发起时就会发生变化。如案使用了 NCH 减少监控，那么 NLN 提供 NCH ,上新通知的估息。，NLN状态：NLN状态是一个只有一位的域，用来表示一个特定NLN值的通知消息内容的状态。NLN状态城的变化裹示NCH上信息的变化，但这个信息与新的呼叫无关（比如可能有之前的呼叫被释放或者优先级发生了交化等）。如果网络激括了 NCH 减少监控，网络带要同时提供 NLN 和 NLN 状态参数。在 NCH、PCH、SACCH上带要提供如下藝数：
·NLN（在 NCH/PCHSACCH上接收）:·NLN状态（在 PCH/SACCH 上接收）。不支持组呼/广播呼叫的终端将不理会NLN和NLN状态域。如果支持组呼/广播呼叫的终端接收到了一个值发生变化的NLN参数，将去读NCH信道，直到收到至少两个NLN值相间的消息为止。如果寻呼子信道中的消息没有正确接收，或者寻呼消息不包含通知状态的信息，终端将去读NCH信道，直到收到至少两个NLN值相同的消息为止。7.4,1.2.3,2NCH 减少监控的使用如果使用了NCH减少监控原理，当处于组接收模式或者组发送模式的终端进入小区，它会去读NCH8
YD/2103-2010
直到收到了NLN值相同的两条消息，接下来它不再读NCH，直到在SACCH上收到了一个不同的NLN值。
在 SACCH上的系统消息6中提供了 NLN (SACCH）数。如果终端在SACCH上收到了一个不同的NLN值，它会再去读NCH直到收到了NLN值相同的两条消息。
如果 SACCH 上的消息没有被正确接收，终端将去读 NCH 直到收到了 NLN 值相同的两条清息如果SACCH上没有提供NLN（SACCH)，终端可以选择下列两种做法之一：·在组接收模式或者组发送模式下读NCH：·接收不到其他组呼的逼知消意，除非这些通知消息在FACCH上下发。7.4.1.2,4上行状态消息
支持VGCS呼叫的终端将监控组呼上行控制类消息：上行空闲和上行忙。7.4.1.2.5信道释放消想
终端接收到信道释放消息，RR实体即进入空闲模式，并通知上层。7.4.1.2.6寻呼信道重建信息
一且收到表明寻呼信道重建发生的系统消息心，如果终端在组接收模式或者是组发送模式时想有能力去读其寻呼子信道，终端应当去BCCH上获取相关信息，获知其寻呼组的位量。7.4.1.3上行回复流程
上行回复流程如图4所示。
Dplink Free(LUplink Accesu Requet)UpHntc AcceastReply oa qplink Aocens Repert)图4土行回喜
在组接收模式下，一旦在组呼信逆下行收到网络侧带有上行接入请求指示的上行空闲消息，终端将在组呼信道上发送两个上行接入消息，原因值是回复上行接入请求”，然后马上停止在上行的传输。第一个上行接入消息将在 0~20ms 之间的一个随机延迟后发出：第二个上行接入消息将在 100ms 加上0~20ms之间的一个随机延迟之后发出。如果在络下发的上行空闲消息中包含当前小区的上行识别码（UIC)，终端将使用这个识别码对上行接入消息进行编码。如果网络侧没有据供这个识别码，终端将使用服务小区的BSIC。7.4.1.4离开组按收模式
7.4.1.4.1返回空闲模式
如果终端进入了一个新的小区，这个小区中发送了当前组呼广播呼叫的通知消息，但是并未提供组呼宿道的描述，那么终端将进入空闲模式，并通知上层。接下来终蝴上层将请求建立一个RR连接，以便网络侧得到信道描述。
如果终端进入的新小区没有下发当前组呼/广播呼叫的通知消息，终端将本地断掉TCH的连接，进入空闲模式，并通知上层。
收到上层为了响应导呼消息的请求，RR实体将进入空闲模式以建立一个专用RR连接，9
