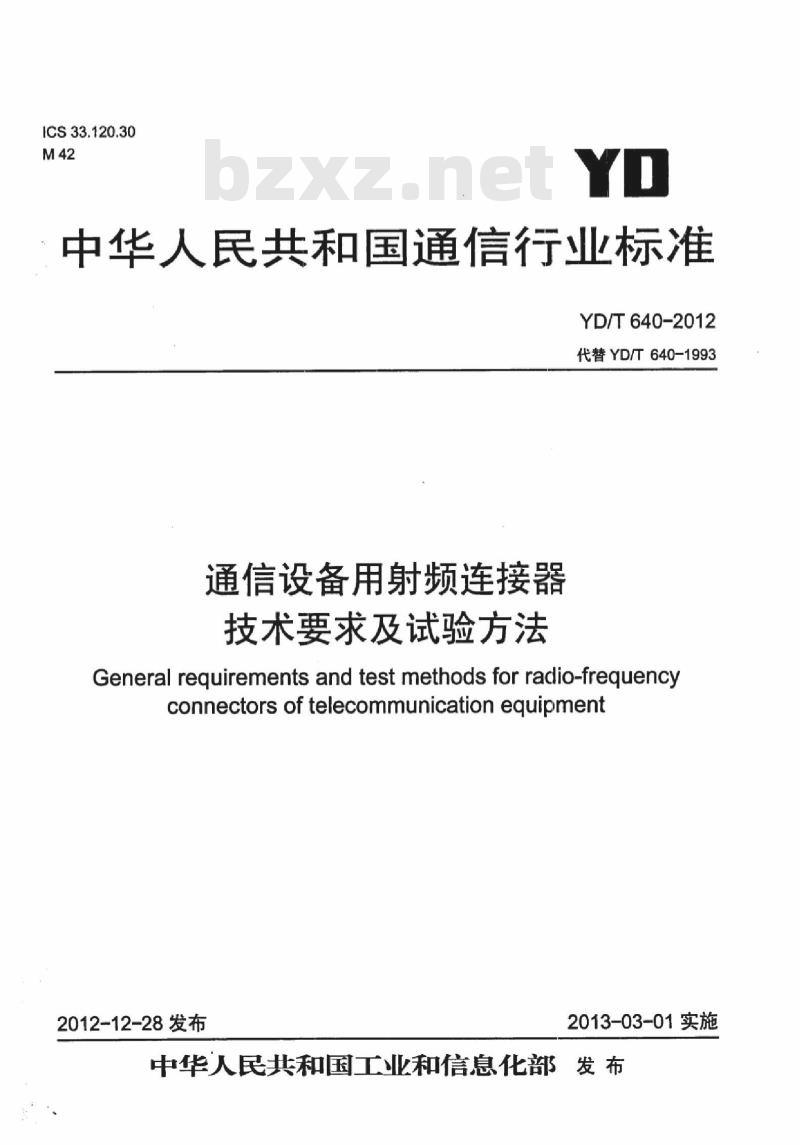

【YD通讯标准】 通信设备用射频连接器技术要求及试验方法

ICS33.120.30
中华人民共和国通信行业标准
YD/T640-2012
代替YD/T640-1993
通信设备用射频连接器
技术要求及试验方法
General reguirements and testmethodsfor racio-frequencyconnectors oftelecommunication equipment2012-12-28发布
2013-03-01实施
中华人民共和国工业和信息化部发布前

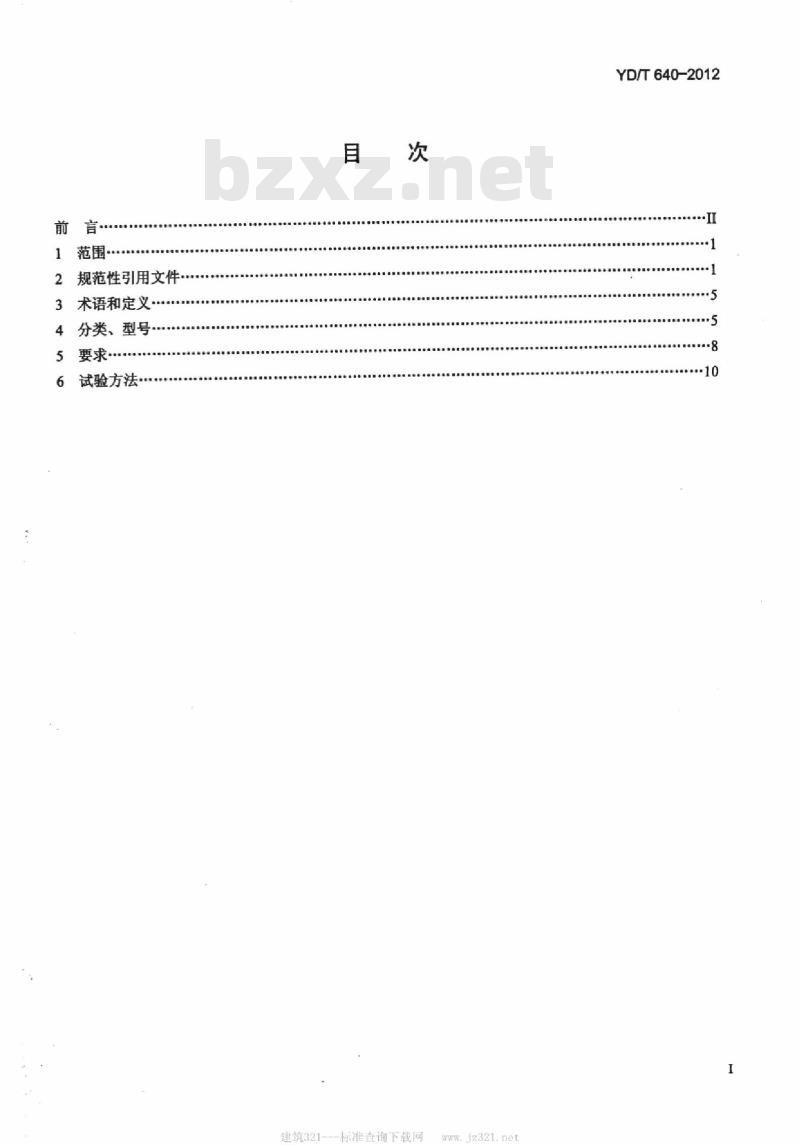

1范围·
2规范性引用文件.
3术语和定义
4分类、型号
5要求
试验方法
建筑321--标准查询下载网
YD/T640-2012
YD/T640-2012

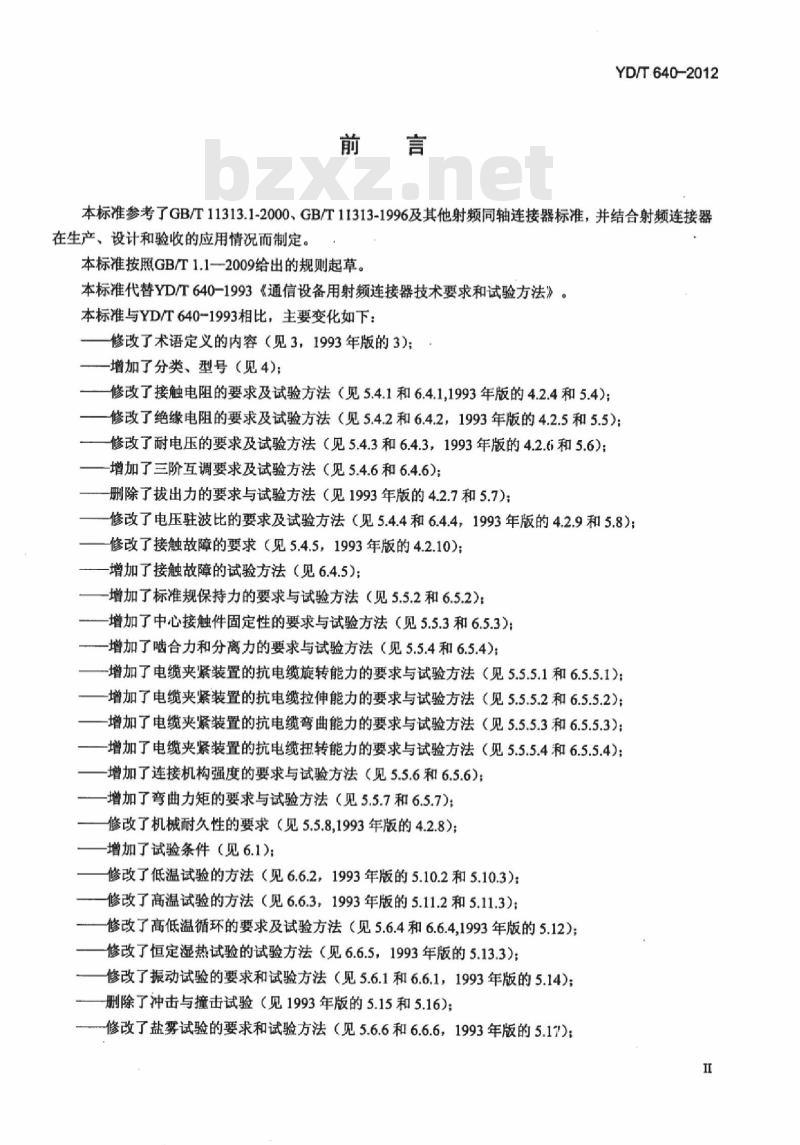

本标准参考了GB/T11313.1-2000、GB/T11313-1996及其他射频同轴连接器标准，并结合射频连接器在生产、设计和验收的应用情况而制定。本标准按照GB/T1.1—2009给出的规则起草。本标准代替YD/T640-1993《通信设备用射频连接器技术要求和试验方法》。本标准与YD/T640-1993相比，主要变化如下：修改了术语定义的内容（见3，1993年版的3）；一增加了分类、型号（见4)：
修改了接触电阻的要求及试验方法（见5.4.1和6.4.1,1993年版的4.2.4和5.4)；修改了绝缘电阻的要求及试验方法（见5.4.2和6.4.2，1993年版的4.2.5和5.5）：修改了耐电压的要求及试验方法（见5.4.3和6.4.3，1993年版的4.2.6和5.6)；一增加了三阶互调要求及试验方法（见5.4.6和6.4.6）；一删除了拨出力的要求与试验方法（见1993年版的4.2.7和5.7)；修改了电压驻波比的要求及试验方法（见5.4.4和6.4.4，1993年版的4.2.9和5.8）；修改了接触故障的要求（见5.4.5，1993年版的4.2.10）；-增加了接触故障的试验方法（见6.4.5)；-增加了标准规保持力的要求与试验方法（见5.5.2和6.5.2)：增加了中心接触件固定性的要求与试验方法（见5.5.3和6.5.3）：-增加了啮合力和分离力的要求与试验方法（见5.5.4和6.5.4）；-增加了电缆夹紧装置的抗电缆旋转能力的要求与试验方法（见5.5.5.1和6.5.5.1)；增加了电缆夹紧装置的抗电缆拉伸能力的要求与试验方法（见5.5.5.2和6.5.5.2）；增加了电缆夹紧装置的抗电缆弯曲能力的要求与试验方法（见5.5.5.3和6.5.5.3）：增加了电缆夹紧装置的抗电缆扭转能力的要求与试验方法（见5.5.5.4和6.5.5.4)：增加了连接机构强度的要求与试验方法（见5.5.6和6.5.6）；-增加了弯曲力矩的要求与试验方法（见5.5.7和6.5.7)；修改了机械耐久性的要求（见5.5.8,1993年版的4.2.8）；增加了试验条件（见6.1)：
修改了低温试验的方法（见6.6.2，1993年版的5.10.2和5.10.3）：修改了高温试验的方法（见6.6.3，1993年版的5.11.2和5.11.3）；修改了高低温循环的要求及试验方法（见5.6.4和6.6.4,1993年版的5.12）修改了恒定湿热试验的试验方法（见6.6.5，1993年版的5.13.3）；修改了振动试验的要求和试验方法（见5.6.1和6.6.1，1993年版的5.14）：删除了冲击与撞击试验（见1993年版的5.15和5.16）；修改了盐雾试验的要求和试验方法（见5.6.6和6.6.6，1993年版的5.17)；I
YD/T640-2012

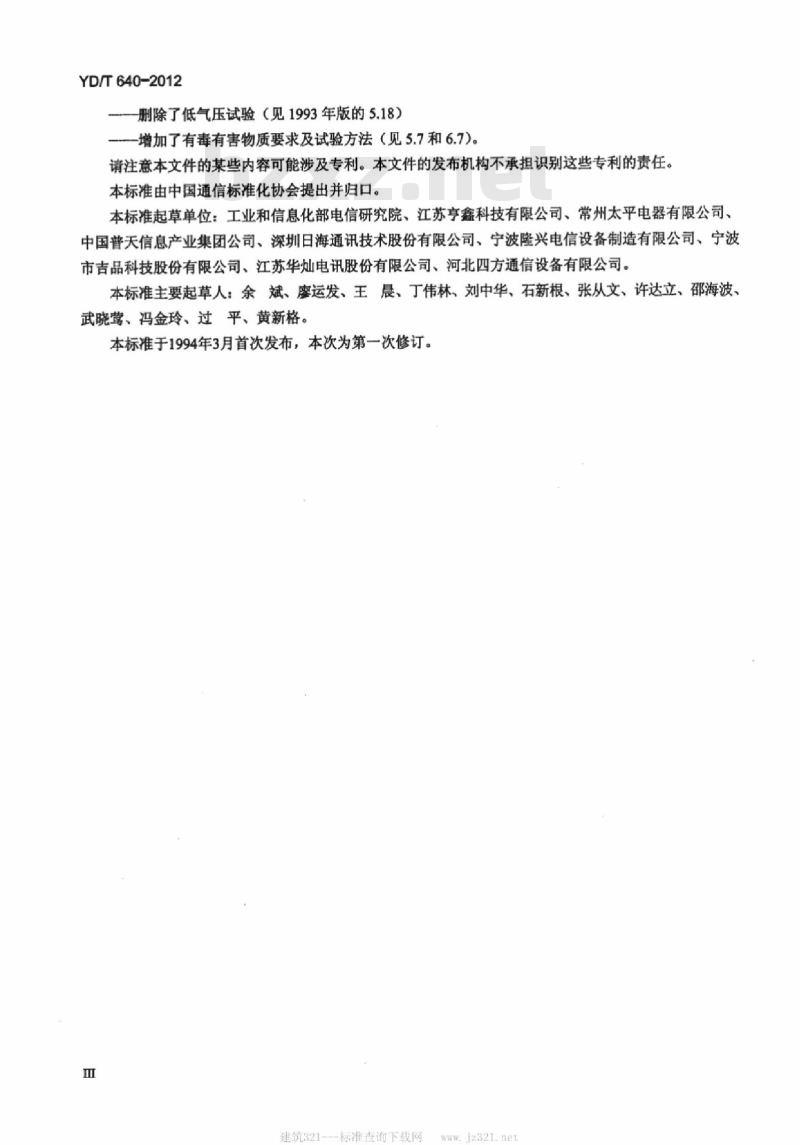

—删除了低气压试验（见1993年版的5.18）增加了有毒有害物质要求及试验方法（见5.7和6.7)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、江苏亨鑫科技有限公司、常州太平电器有限公司、中国普天信息产业集团公司、深圳日海通讯技术股份有限公司、宁波隆兴电信设备制造有限公司、宁波市吉品科技股份有限公司、江苏华灿电讯股份有限公司、河北四方通信设备有限公司。本标准主要起草人：余斌、廖运发、王晨、丁伟林、刘中华、石新根、张从文、许达立、邵海波、武晓莺、冯金玲、过平、黄新格。本标准于1994年3月首次发布，本次为第一次修订。建筑321--—标准查询下载网

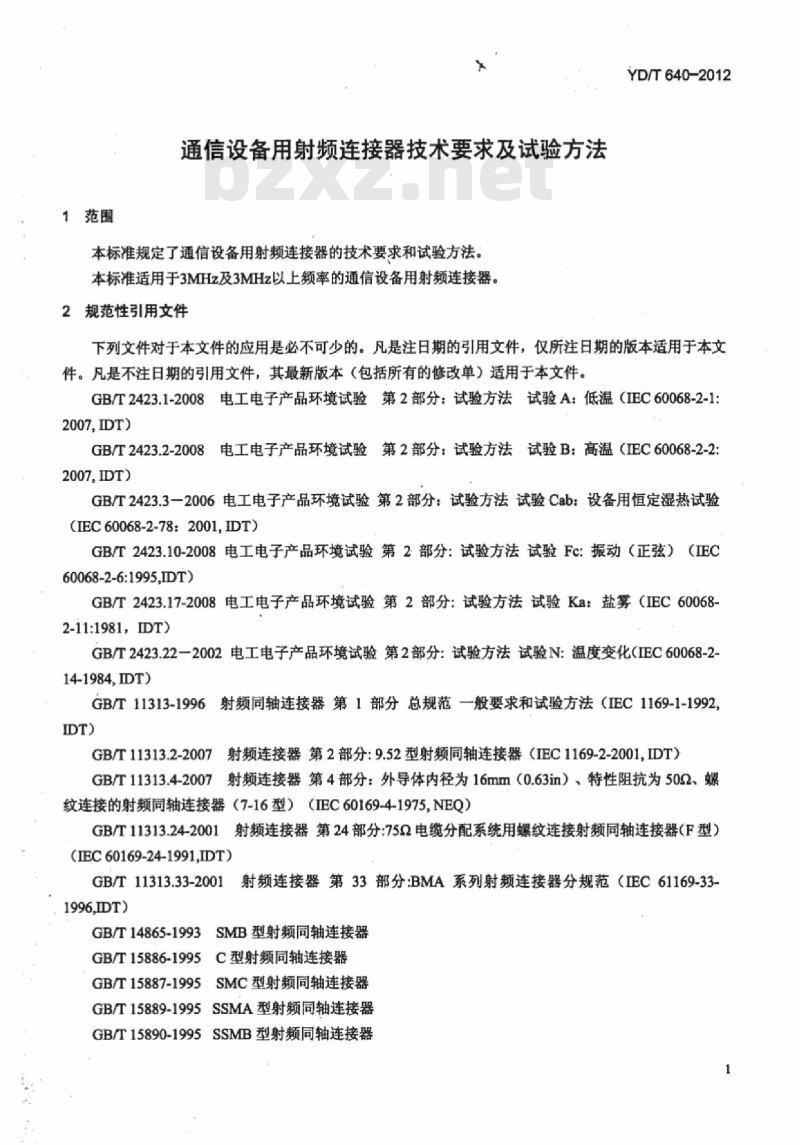

1范围
通信设备用射频连接器技术要求及试验方法本标准规定了通信设备用射频连接器的技术要求和试验方法。本标准适用于3MHz及3MHz以上频率的通信设备用射频连接器。2规范性引用文件
YD/T640-2012
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1:2007,IDT)
GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2:2007,IDT)
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：设备用恒定湿热试验(IEC60068-2-78:2001IDT)
GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（IEC60068-2-6:1995,IDT)
GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾（IEC60068-2-11:1981，IDT)
GB/T2423.22一2002电工电子产品环境试验第2部分：试验方法试验N：温度变化（IEC60068-2-14-1984.IDT）
GB/T11313-1996射频同轴连接器第1部分总规范一般要求和试验方法（IEC1169-1-1992IDT)
GB/T11313.2-2007射频连接器第2部分：9.52型射频同轴连接器（IEC1169-2-2001,IDT）GB/T11313.4-2007射频连接器第4部分：外导体内径为16mm（0.63in）、特性阻抗为50Q2、螺纹连接的射频同轴连接器（7-16型）（IEC60169-4-1975,NEQ）GB/T11313.24-2001射频连接器第24部分：75Q电缆分配系统用螺纹连接射频同轴连接器（F型）(IEC60169-24-1991,IDT)
GB/T11313.33-2001射频连接器第33部分：BMA系列射频连接器分规范（IEC61169-331996,IDT)
GB/T14865-1993SMB型射频同轴连接器GB/T15886-1995C型射频同轴连接器GB/T15887-1995SMC型射频同轴连接器GB/T15889-1995SSMA型射频同轴连接器GB/T15890-1995SSMB型射频同轴连接器YD/T640-2012
GB/T11313.36-2006射频连接器第36部分：特性阻抗为502的搭锁连接微小型射频同轴连接器(MCX型）
GB/T21021-2007射频连接器、连接器电缆组件和电缆互调电平测量YD/T943.1-2009射频同轴连接器第1部分：T5.6（L9）型YD/T943.2-2009射频同轴连接器第2部分：T3.8（C4）型YD/T943.3-2009射频同轴连接器第3部分：T2.8（C3）型YD/T943.4-2009
射频同轴连接器第4部分：T5.1（C5）型YD/T1967-2009移动通信用502射频同轴连接器SJ/T11071-96N型射频同轴连接器SJ/T11072-96BNC型射频同轴连接器SJ/T11073-96SMA型射频同轴连接器SJ/T11363电子信息产品中有毒有害物质的限量要求SJ/T11365电子信息产品中有毒有害物质的检测方法SJ50681.1-1994N系列（接电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.2-1994N系列（接电缆）插孔接触件法兰安装2级射频同轴插头和插座连接器详细规范SJ50681.3-1994N系列（接电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范SJ50681.4-1994N系列（不接电缆）插孔接触件锁紧螺母和法兰安装2级射频同轴插座连接器详细规范
SJ50681.5-1994N系列（接电缆）插针接触件直角2级射频同轴插头连接器详细规范SJ50681.6-1994C系列（接电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.7-1994C系列（接电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.8-1994C系列（接电缆）插孔接触件背面法兰安装2级射频同轴插座连接器详细规范C系列（接电缆）插针接触件直角2级射频同轴插头连接器详细规范SJ 50681.9-1994
SJ50681.10-1994C系列（接电缆）插孔接触件背面锁紧螺母安装充气密封2级射频同轴插座连接器详细规范
SJ50681.11-1994C系列（不接电缆）插孔接触件背面法兰安装2级射频同轴插座连接器详细规范SJ50681.13-1994C系列（不接电缆）插孔接触件锁紧螺母安装气密封2级射频同轴插座连接器详细规范
4BNC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范SJ 50681.14-1994
SJ 50681.15-1994
BNC系列（接电缆）插孔接触件2级射频同轴插头连接器详细规范BNC系列（接电缆）插孔接触件法兰安装2级射频同轴插座连接器详细规范SJ 50681.16-1994
SJ50681.17-1994
BNC系列（接电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范BNC系列（接电缆）插针接触件直角2级射频同轴插头连接器详细规范SJ50681.18-1994
SJ50681.19-1994BNC系列（不接电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范SJ50681.20-1994
BNC系列（不接电缆）插孔接触件法兰安装2级射频同轴插座连接器详细规范BNC系列（不接电缆）插孔接触件直角2级射频同轴插座连接器详细规范SJ50681.21-1994E
BNC系列（不接电缆）插孔接触件锁紧螺母安装气密封2级射频同轴插座连接SJ50681.22-19941
建筑321—标准查询下载网
器详细规范
YD/T640-2012
SJ50681.23-1994TNC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.24-1994TNC系列（接电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.25-1994TNC系列（接电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范SJ50681.26-1994TNC系列（接电缆）插孔接触件法兰安装2级射频同轴插座连接器详细规范SJ50681.27-1994TNC系列（接电缆）插针接触件直角2级射频同轴插头连接器详细规范SJ50681.28-1994
TNC系列（不接电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范SJ50681.29-1994TNC系列（不接电缆）插孔接触件法兰安装2级射频同轴插座连接器详细规范TNC系列（不接电缆）插孔接触件锁紧螺母安装气密封2级射频同轴插座连接SJ50681.31-1994
器详细规范
SJ 50681.32-1994
SMA系列（接电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.33-1994
SMA系列（接电缆）插针接触件直角2级射频同轴插头连接器详细规范SJ50681.34-1994
SMA系列（接电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.35-1994
SMA系列（接电缆）插孔接触件法兰安装2级射频同轴插座连接器详细规范SJ 50681.36-1994
SMA系列（接电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范SJ 50681.37-1994
SMA系列（不接电缆）插孔接触件法兰安装2级射频同轴插座连接器详细规范SJ50681.38-1994bZxz.net
SMA系列（不接电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范SJ50681.39-1994S
SMA系列（不接电缆）插孔接触件锁紧螺母安装气密封2级射频同轴插座连接器详细规范
SJ50681.40-1994
SMB系列（接电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.41-1994
SMB系列（接电缆）插针接触件2级射频同轴插头连接器详细规范SJ 50681.44-1994
SMB系列（不接电缆）插针接触件锁紧螺母安装2级射频同轴插座连接器详细规范SJ50681.45-1994SMC系列（接电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.46-1994S
SMC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范SMC系列（接电缆）插孔接触件直角2级射频同轴插头连接器详细规范SJ50681.47-1994
SJ 50681.48-1994
SMC系列（接电缆）插针接触件背面锁紧螺母安装2级射频同轴插座连接器详细规范
SJ50681.49-1994
SMC系列（不接电缆）插针接触件锁紧螺母安装2级射频同轴插座连接器详细规范SJ50681.50-1994
SMC系列（不接电缆）插针接触件锁紧螺母安装气密封2级射频同轴插座连接器详细规范
SJ50681.51-1994
SMA系列（接半硬电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.52-1994
SMA系列（接半硬电缆）插针接触件直角2级射频同轴插头连接器详细规范SJ50681.53-1994
SMA系列（接半硬电缆）插孔接触件2级射频同轴插头连接器详细规范SMA系列（接半硬电缆）插孔接触件法兰安装2级射频同轴插座连接器详细规范SJ50681.54-1994
SJ50681.55-1994.
SMA系列（接半硬电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范
SJ50681.56-1994SMA系列（接3.58mm半硬电缆）无中心接触件2级射频同轴插头连接器详细规范3
YD/T640-2012
SJ50681.57-1994SMA系列（不接电缆）插孔接触件印制电路板用2级射频同轴插座连接器详细规范SJ50681.58-1994SMA系列（不接电缆）插孔接触件印制电路板用直角2级射频同轴插座连接器详细规范
SJ50681.59-1994SMB系列（不接电缆）插针接触件印制电路板用2级射频同轴插座连接器详细规范SJ50681.60-1994SMB系列（不接电缆）插针接触件印制电路板用直角2级射频同轴插座连接器详细规范
SJ50681.61-1994TNC系列（接半硬电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.63-1994TNC系列（接半硬电缆）插针接触件直角2级射频同轴插头连接器详细规范SJ50681.64-1994TNC系列（接半硬电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范
SJ50681.65-1994TNC系列（接半硬电缆）插孔接触件法兰安装2级射频同轴插座连接器详细规范SJ50681.66-1994N系列（接12.70mm半硬电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.67-1994N系列（接12.70mm半硬电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.68-1994N系列（接22.23mm半硬电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.69-1994N系列（接22.23mm半硬电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.70-1994N系列（接41.28mm半硬电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.71-1994BNC系列（带焊槽）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范SJ50681.72-1994N系列（接半硬电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.73-1994N系列（接半硬电缆）插针接触件直角2级射频同轴插头连接器详细规范SJ50681.74-1994N系列（接半硬电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.75-1994N系列（接半硬电缆）插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范
SMC系列（不接电缆）插针接触件印制电路板用2级射频同轴插座连接器详细规范SJ50681.76-1994
SJ50681.79-1999BMA-JYB3型（接半硬电缆）插针接触件螺纹安装射频同轴插座连接器详细规范SJ50681.80-1999BMA-KF5Y型（接柔软电缆）插孔接触件法兰安装射频同轴插座连接器详细规范SJ50681.81-1999BMA-KJY5Y型（接柔软电缆）插针接触件螺纹安装射频同轴插座连接器详细规范SJ50681.82-20022.92系列（接半硬电缆）插针接触件2级射频同轴插头连接器详细规范SJ50681.83-20022.92系列（接半硬电缆）插孔接触件2级射频同轴插头连接器详细规范SJ50681.84-20022.92系列（接软电缆）插针接触件2级射频同轴插头连接器详细规范5SMA系列（带状线或微带传输线用）插孔接触件法兰安装微带接端射频同轴SJ50976.1-1995
插座连接器详细规范
SJ50976.2-1995SMA系列（带状线或微带传输线用）插针接触件法兰安装微带接端射频同轴插座连接器.详细规范
SJ50976.3-1995SMA系列（带状线或微带传输线用）插孔接触件法兰安装开槽微带接端射频同轴插座连接器.详细规范
SJ50976.4-1995SMA系列（带状线或微带传输线用）插孔接触件（加长介质）法兰安装射频同轴插座连接器详细规范
建筑321---标准查询下载网www。jz321.netYD/T640-2012
SJ50976.5-1995SMA系列（带状线或微带传输线用）插针接触件（加长介质）法兰安装射频同轴插座连接器详细规范
SJ50976.6-1995SMA系列（带状线或微带传输线用）插孔接触件8孔表面装接射频同轴插座连接器详细规范
SJ 50976.7-1995S
SMA系列（带状线或微带传输线用）插针接触件8孔表面装接射频同轴插座连接器详细规范
SJ50976.8-1995SMA系列（带状线或微带传输线用）插孔接触件8孔表面装接直角射频同轴插座连接器详细规范
SMA系列（带状线或微带传输线用）插孔接触件尾端装接射频同轴插座连接SJ 50976.9-1995
器详细规范
SJ50976.10-1995SMA系列（带状线或微带传输线用）插孔接触件法兰安装射频同轴插座连接器详细规范
SJ50976.11-1995SMA系列（带状线或微带传输线用）插针接触件法兰安装射频同轴插座连接器详细规范
SJ50976.12-1999BMA-KFD1和BMA-KFD2型（接微带）插孔接触件法兰安装射频同轴插座连接器详细规范
SJ50976.13-1999BMA-JFD型（接微带）插针接触件法兰安装射频同轴插座连接器详细规范SJ50976.14-1999BMA-KYD型（接微带）插孔接触件锁紧螺纹安装射频同轴插座连接器详细规范SJ50976.15-1999BMA-JYD型（接微带）插针接触件螺纹安装射频同轴插座连接器详细规范SJ50976.16-20022.92系列（接微带）插针接触件法兰安装、射频同轴插座连接器详细规范SJ50976.19-20022.92系列（接微带）插孔接触件螺纹安装、射频同轴插座连接器详细规范3术语和定义
GB/T11313-1996中界定的术语和定义适用于本文件。4分类、型号
4.1分类
4.1.1按连接器类型分类
按连接器类型分为以下几种，如表1所示。表1射频连接器类型
按特性阻抗分类
T5.6 (L9)
YD/T640-2012
按连接器特性阻抗一般可分为如下2种类型：-50Q
-752。
4.1.3按接触件形式分类
按连接器接触件形式一般可分为如下2种类型：-插针型，即Male型；
一插孔型，即Female型。
4.1.4按外壳形式分类
按连接器外壳形式一般可分为如下2种类型：一直式；
弯式。
4.1.5按接线种类分类
按连接器接线种类一般可分为如下3种类型：一射频同轴电缆：
微带；
—高频线。
4.2型号与命名
连接器型号与命名方法应符合表2中相关标准的规定。表2射频连接器种类及相关行业标准和国家标准序号
特称阻抗
50Q或752
50Q或75Q
500或750
行业标准
SJ/T 11072-1996
SJ 50681.14-1994
SJ 50681.15-1994
SJ 50681.16-1994
SJ 50681.17-1994
SJ 50681.18-1994
SJ 50681.19-1994
SJ 50681.20-1994
SJ 50681.21-1994
SJ 50681.22-1994
YD/T1967-2009
SJ/T11071-1996
SJ 50681.1-1994
SJ 50681.2-1994
SJ 50681.3-1994
SJ 50681.4-1994
SJ50681.5-1994
SJ 50681.23-1994
SJ 50681.24-1994
SJ 50681.25-1994
SJ 50681.26-1994
建筑321---标准查询下载网
国家标准
特称阻抗
502或752
表2（续）
行业标准
SJ 50681.27-1994
SJ 50681.28-1994
SJ 50681.29-1994
SJ 50681.31-1994
SJ/T 11073-1996
SJ 50681.32-1994
SJ 50681.33-1994
SJ 50681.34-1994
SJ 50681.35-1994
SJ 50681.36-1994
SJ 50681.37-1994
SJ 50681.38-1994
SJ 50681.39-1994
SJ 50976.1-1995
SJ 50976.2-1995
SJ 50976.3-1995
SJ 50976.4-1995
SJ50976.5-1995
SJ 50976.6-1995
SJ 50976.7-1995
SJ 50976.8-1995
SJ 50976.9-1995
SJ 50976.10-1995
SJ 50976.11-1995
SJ 50681.40-1994
SJ 50681.41-1994
SJ 50681.42-1994
SJ 50681.43-1994
SJ 50681.44-1994
SJ 50681.59-1994
SJ 50681.60-1994
SJ 50681.45-1994
SJ 50681.46-1994
SJ50681.47-1994
SJ 50681.48-1994
SJ 50681.49-1994
SJ 50681.50-1994
SJ 50681.76-1994
SJ 50681.77-1994
YD/T943.1-2009
YD/T640-2012
国家标准
GB/T 14865-1993
GB/T15887-1995
GB/T15889-1995
GB/T 15890-1995
YD/T640-2012
5.1工作环境温度
特称阻抗
工作环境温度，分为以下3个级别：-A级为-55℃~125℃
-B级为-40℃~85℃
C级为-40℃～55℃。
5.2外观质量
表2（续）
行业标准
YD/T943.2-2009
YD/T943.3-2009
YD/T943.4-2009
SJ 50681.6-1994
SJ 50681.7-1994
SJ 50681.8-1994
SJ50681.9-1994
SJ 50681.10-1994
SJ 50681.11-1994
SJ 50681.12-1994
SJ 50681.13-1994
SJ 50681.79-1994
SJ 50681.80-1994
SJ 50681.81-1994
SJ 50976.12-1999
SJ 50976.13-1999
SJ 50976.14-1999
SJ 50976.15-1999
YD/T 1967-2009
SJ 50681.82-2002
SJ50681.83-2002
SJ 50681.84-2002
SJ 50976.16-2002
SJ 50976.19-2002
国家标准
GB/T 11313.36-2006
GB/T15886-1995
GB/T11313.24-2001
GB/T11313.33-2001
GB/T 11313.4-2007
GB/T 11313.2-2001
产品的表面应清洁，不得有锈蚀、裂纹、漏底或其他机械损伤；标志的基本内容应齐全、清晰、牢固。若用色码表示连接器的特性阻抗，则50Q2不涂颜色，75Q涂黄色或黑色带。5.3尺寸
产品的外形、配合及安装尺寸应符合表2中相关标准的规定。5.4电气性能
