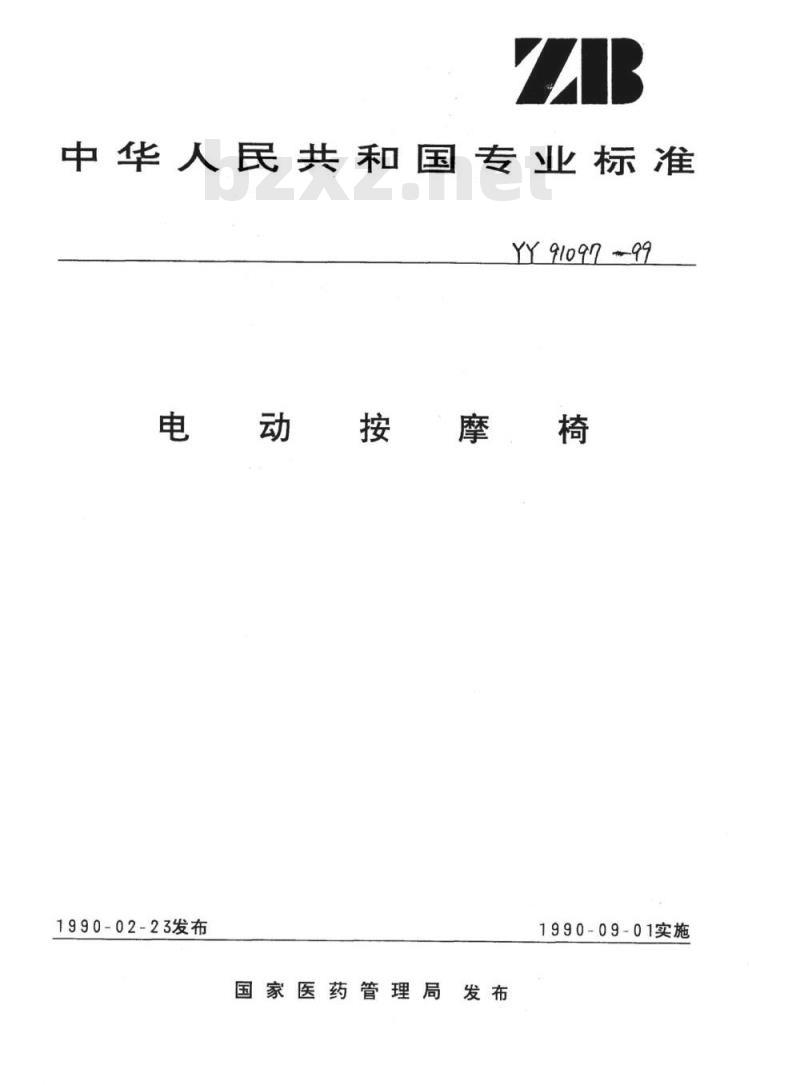

【YY医药标准】 电动按摩椅

中华人民共和国专业标准
YY910999
电动按摩椅
1990-02-23发布
国家医药管理局
1990-09-01实施

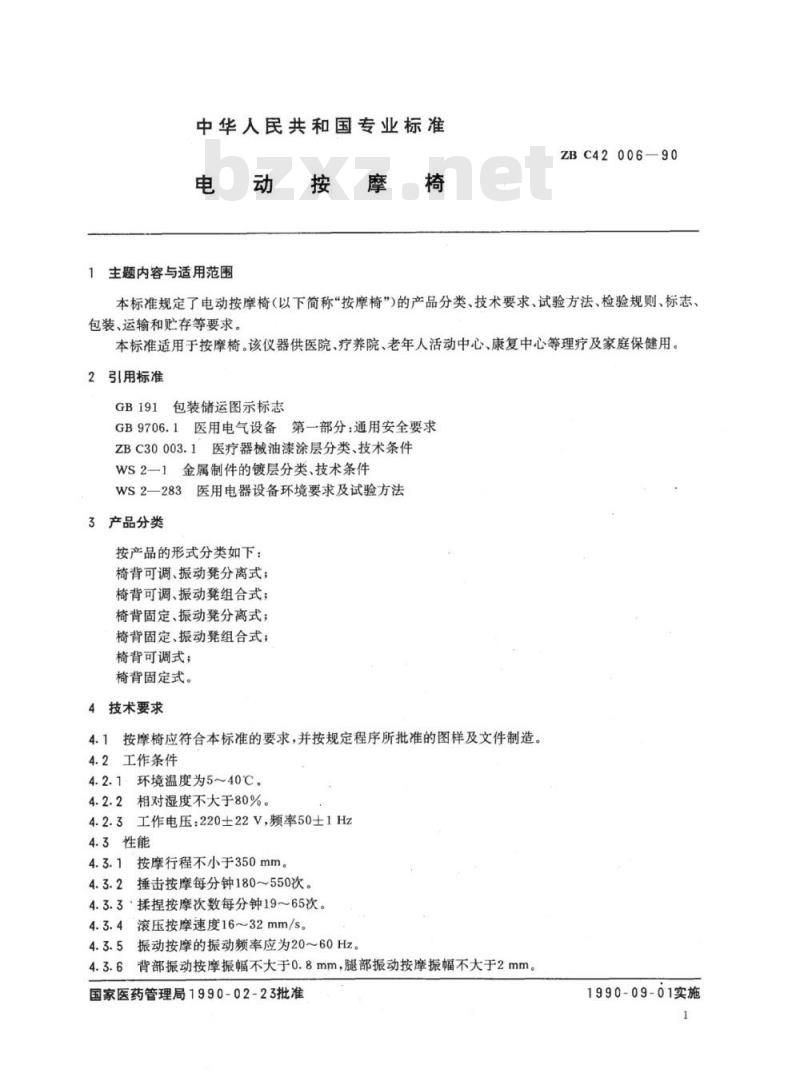

中华人民共和国专业标准
主题内容与适用范围
按摩椅
ZBC42006—90
本标准规定了电动按摩椅（以下简称“按摩椅”)的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。
本标准适用于按摩椅。该仪器供医院、疗养院、老年人活动中心、康复中心等理疗及家庭保健用。2引用标准
包装储运图示标志
GB9706.1医用电气设备第一部分：通用安全要求ZBC30003.1医疗器械油漆涂层分类、技术条件WS2-1金属制件的镀层分类、技术条件WS2—283医用电器设备环境要求及试验方法3产品分类
按产品的形式分类如下：
椅背可调、振动凳分离式；
椅背可调、振动凳组合式；
椅背固定、振动凳分离式；
椅背固定、振动凳组合式；
椅背可调式；
椅背固定式。
4技术要求
4.1按摩椅应符合本标准的要求，并按规定程序所批准的图样及文件制造。4.2工作条件
4.2.1环境温度为5~40℃。
4.2.2相对湿度不大于80%。
4.2.3工作电压：220±22V，频率50±1Hz4.3性能
4.3.1按摩行程不小于350mm。
4.3.2捶击按摩每分钟180~550次。4.3.3揉捏按摩次数每分钟19～65次。4.3.4滚压按摩速度16~32mm/s。4.3.5振动按摩的振动频率应为2060Hz。4.3.6背部振动按摩振幅不大于0.8mm，腿部振动按摩振幅不大于2mm。国家医药管理局1990-02-23批准1990-09-01实施
ZBC42006-90

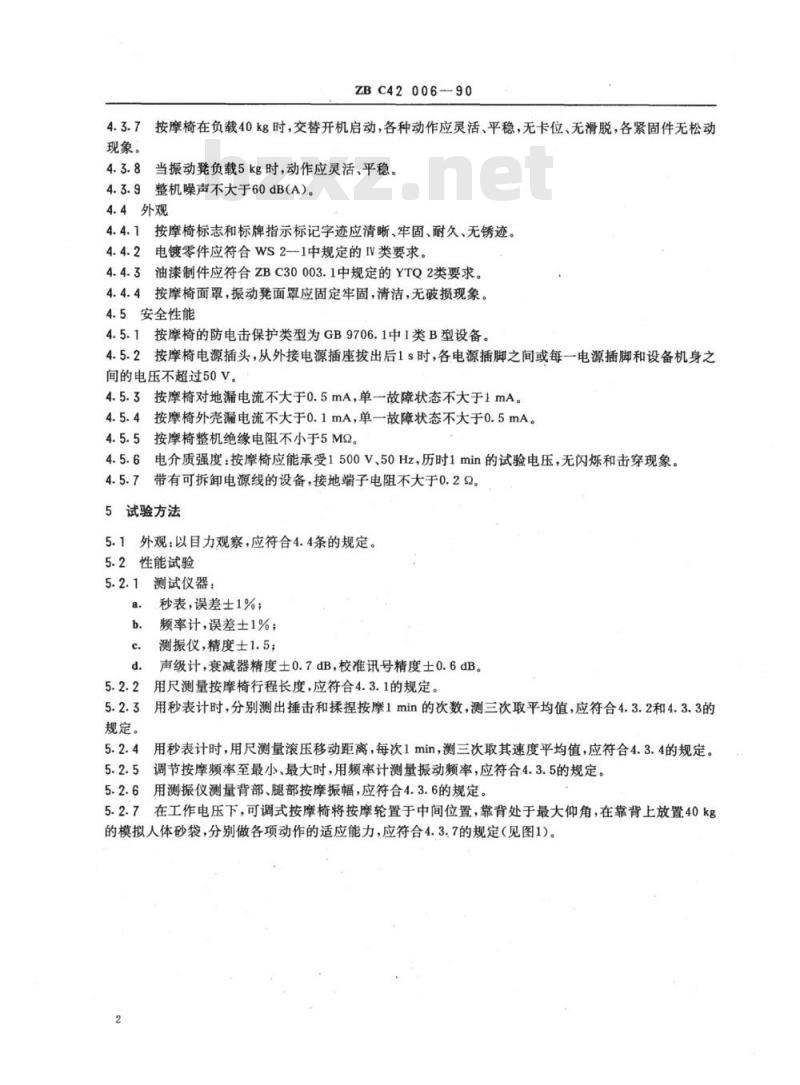

4.3.7按摩椅在负载40kg时，交替开机启动，各种动作应灵活、平稳，无卡位、无滑脱，各紧固件无松动现象。
4.3.8当振动凳负载5kg时，动作应灵活、平稳。4.3.9整机噪声不大于60dB(A)。4.4外观
4.4.1按摩椅标志和标牌指示标记字迹应清晰、牢固、耐久、无锈迹、4.4.2电镀零件应符合WS2—1中规定的IV类要求。4.4.3油漆制件应符合ZBC30003.1中规定的YTQ2类要求。4.4.4按摩椅面罩，振动面罩应固定牢固，清洁，无破损现象。4.5安全性能
4.5.1按摩椅的防电击保护类型为GB9706.1中类B型设备。4.5.2按摩椅电源插头，从外接电源插座拔出后1s时，各电源插脚之间或每一电源插脚和设备机身之间的电压不超过50V。
4.5.3按摩椅对地漏电流不大于0.5mA，单一故障状态不大于1mA。4.5.4按摩椅外壳漏电流不大于0.1mA，单一故障状态不大于0.5mA。4.5.5按摩椅整机绝缘电阻不小于5MQ。4.5.6电介质强度：按摩椅应能承受1500V、50Hz，历时1min的试验电压，无闪烁和击穿现象。4.5.7带有可拆卸电源线的设备，接地端子电阻不大于0.22。5试验方法
5.1外观：以目力观察，应符合4.4条的规定。5.2性能试验
5.2.1测试仪器：
秒表，误差士1%；
频率计，误差士1%；
测振仪，精度士1.5；
声级计，衰减器精度士0.7dB，校准讯号精度士0.6dB。5.2.2用尺测量按摩椅行程长度，应符合4.3.1的规定。用秒表计时，分别测出捶击和揉捏按摩1min的次数，测三次取平均值，应符合4.3.2和4.3.3的5.2.3
规定。

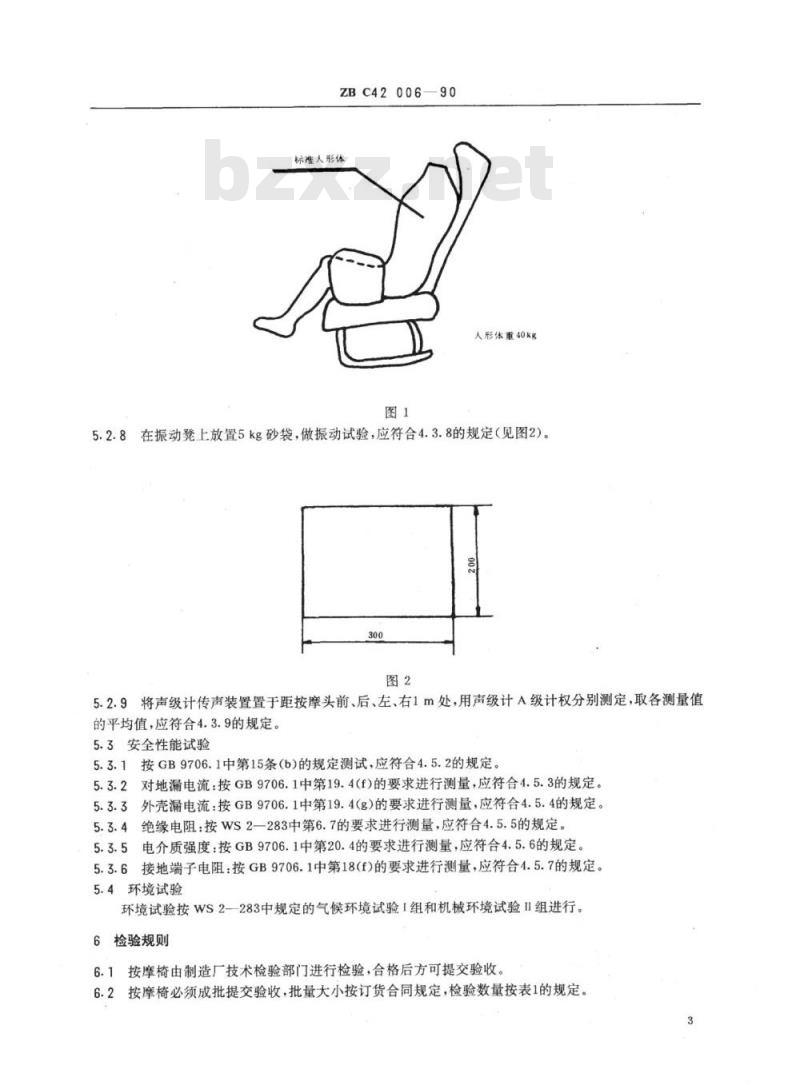

用秒表计时，用尺测量滚压移动距离，每次1min，测三次取其速度平均值，应符合4.3.4的规定。5.2.5调节按摩频率至最小、最大时，用频率计测量振动频率，应符合4.3.5的规定。5.2.6用测振仪测量背部、腿部按摩振幅，应符合4.3.6的规定。5.2.7在工作电压下，可调式按摩椅将按摩轮置于中间位置，靠背处于最大仰角，在靠背上放置40kg的模拟人体砂袋，分别做各项动作的适应能力，应符合4.3.7的规定（见图1）。2
ZBc42006—90
标准人形体
人形体重40kg
5.2.8在振动凳上放置5kg砂袋，做振动试验，应符合4.3.8的规定（见图2）。300
5.2.9将声级计传声装置置于距按摩头前、后、左、右1m处，用声级计A级计权分别测定，取各测量值的平均值，应符合4.3.9的规定。5.3安全性能试验
5.3.1按GB9706.1中第15条（b)的规定测试，应符合4.5.2的规定。5.3.2对地漏电流：按GB9706.1中第19.4(f)的要求进行测量，应符合4.5.3的规定。5.3.3外壳漏电流：按GB9706.1中第19.4(g)的要求进行测量，应符合4.5.4的规定。5.3.4绝缘电阻：按WS2一283中第6.7的要求进行测量，应符合4.5.5的规定。5.3.5电介质强度：按GB9706.1中第20.4的要求进行测量，应符合4.5.6的规定。5.3.6接地端子电阻：按GB9706.1中第18(f)的要求进行测量，应符合4.5.7的规定。5.4环境试验
环境试验按WS2一283中规定的气候环境试验I组和机械环境试验ⅡI组进行。6检验规则
6.1按摩椅由制造厂技术检验部门进行检验，合格后方可提交验收。6.2按摩椅必须成批提交验收，批量大小按订货合同规定，检验数量按表1的规定。3
交验数量
≤100
>100~200
ZBC42006-90
检验数量占每批交验数量的百分比10
6.3验收时按表2的规定，逐项进行检验，表2
4.3、4.5条
不少于1台
6.4按6.3条规定的检验项目和范围，在验收中，如性能发现一台中有一项不合格时，该批产品全部退回，重新整理；外观发现一台中有一项不合格时，可再抽取双倍数量，按不合格的项目进行重复检验，若仍不合格时，该产品全部退回重新整理。6.5经整理后，可再提交检验，复验时按6.2规定，抽取双倍数量进行检验，若仍不合格时，该批产品拒绝验收。
6.6在验收过程中，双方对产品质量是否合格发生争论时，由技术归口单位进行仲裁。6.7型式检验
在下列情况之一时应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；b.
在设计、工艺、材料有重大改变时连续生产的产品每年不少于一次；间隔一年以后再生产时；
国家质量监督机构提出进行型式试验时。每次例行试验应不少于一台，例行试验应包括本标准中所规定的全部项目。标志、包装、运输、贮存
7.1标志
每台按摩椅要在明显的位置，牢固固定商标牌一块7.1.1
每台按摩椅要在明显的位置，牢固固定铭牌一块，铭牌上应有下列标志：7.1.2
制造厂名称和地址；
产品名称；
产品型号；
额定电压；
额定总功率；
制造日期或生产批号。
7.2包装
按摩椅必须使用专用包装箱，箱内应附加塑料薄膜内包装，并放有防潮剂，要有防振措施。7.2.1
7.2.2包装箱内必须附有产品合格证，使用说明书，装箱单，随机附件明细表各一份，7.2.2.1
合格证上应有下列内容：wwW.bzxz.Net
厂名或商标；
产品名称；
检验日期；
检验员代号。
ZBC42006—90
包装箱外表面必须清晰的标出下列内容：制造厂名称和地址；
产品型号；
产品名称；
产品出厂编号：
净重、毛重；
体积；
出厂日期；
“防雨”、“防潮”“防震”、“请勿倒置”及“小心轻放”等标志，其图形应符合GB191的规定。3运输
运输要求按订货合同规定。
7.4贮存
包装后的按摩椅应贮存在相对湿度不超过80%，无腐蚀性气体和通风良好的室内。附加说明：
本标准由天津医疗器械研究所归口。本标准由山东省日用健身器械厂和天津医疗器械研究所负责起草。本标准起草人吴国庆、刘存建、陈永顺。中华人民共和
专业标准
动按摩
ZBC42006—90
中国标准出版社出版
(北京复外三里河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数90001990年12月第一版1990年12月第一次印刷印数1-1100
书号：155066·2-7718
定价0.50元
标目150—32
