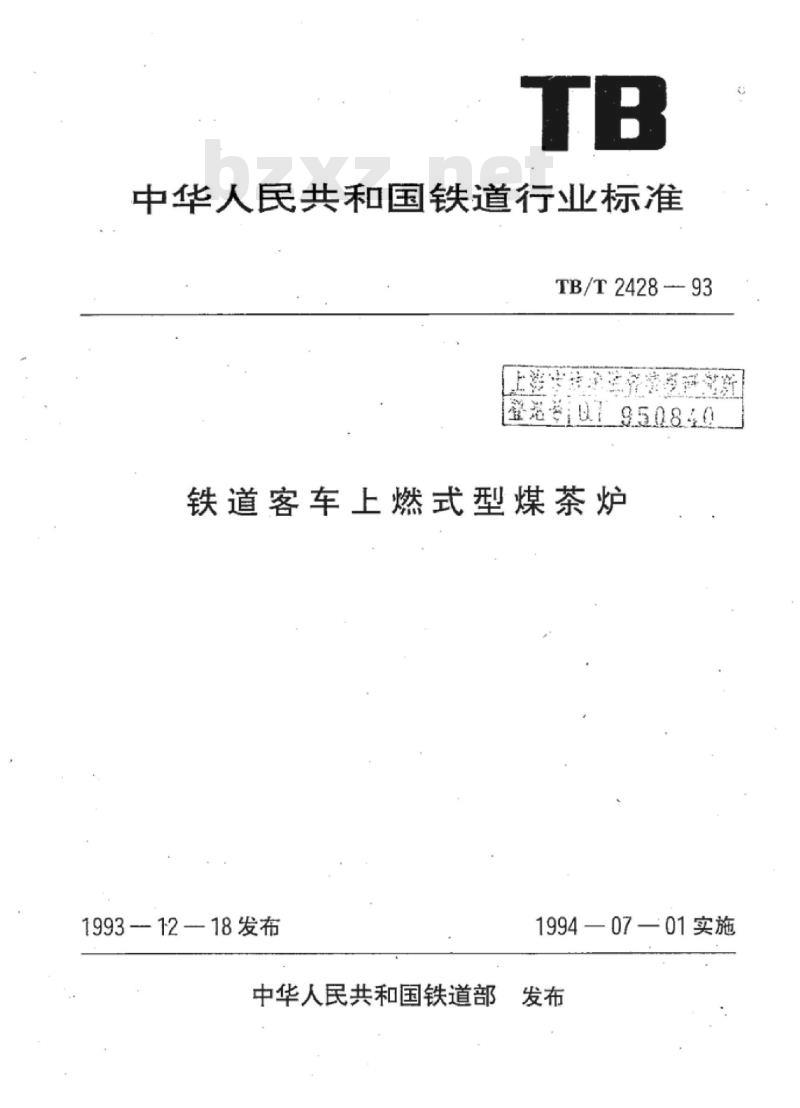

中华人民共和国铁道行业标准
TB/T2428--93
叠港号以950840
铁道客车上燃式型煤茶炉
1993-1218发布
1994—07—01实施
中华人民共和国铁道部

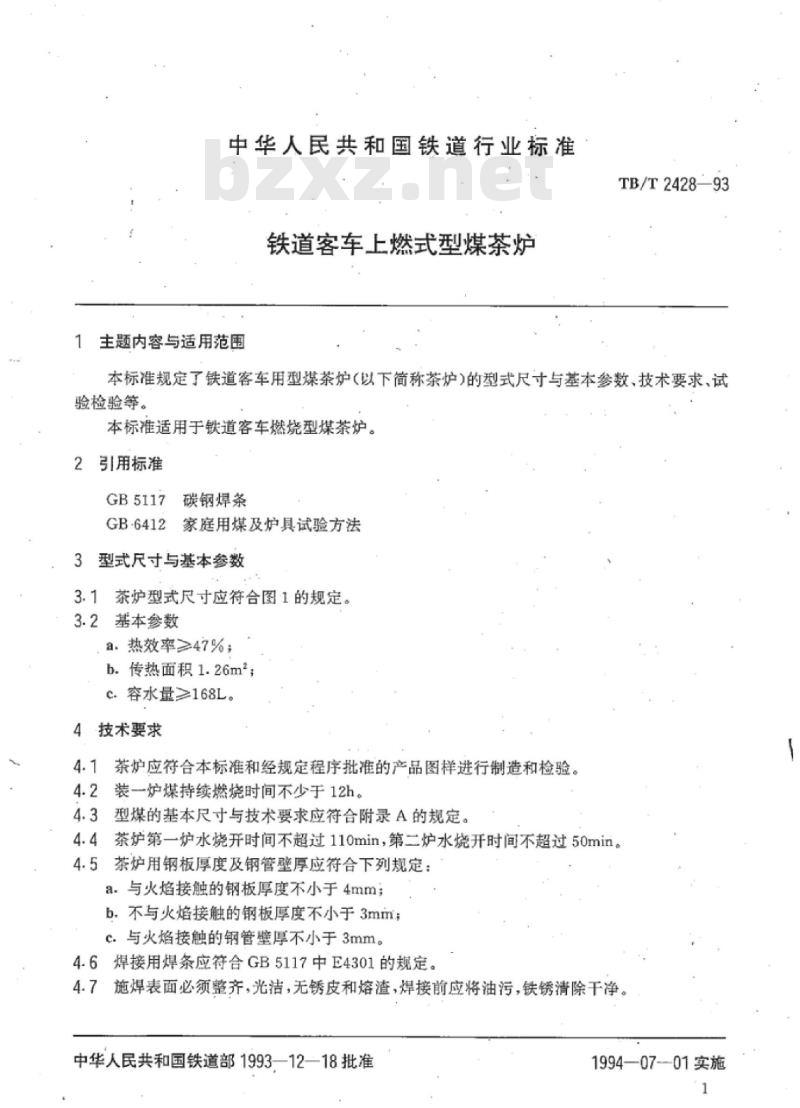

中华人民共和国铁道行业标准
铁道客车上燃式型煤茶炉
主题内容与适用范围
本标准规定了铁道客车用型煤茶炉（以下简称茶验检验等。
本标准适用于铁道客车燃烧型煤茶炉引用标准
GB5117
碳钢焊条
GB-6412家庭用煤及炉具试验方法型式尺寸与基本参数

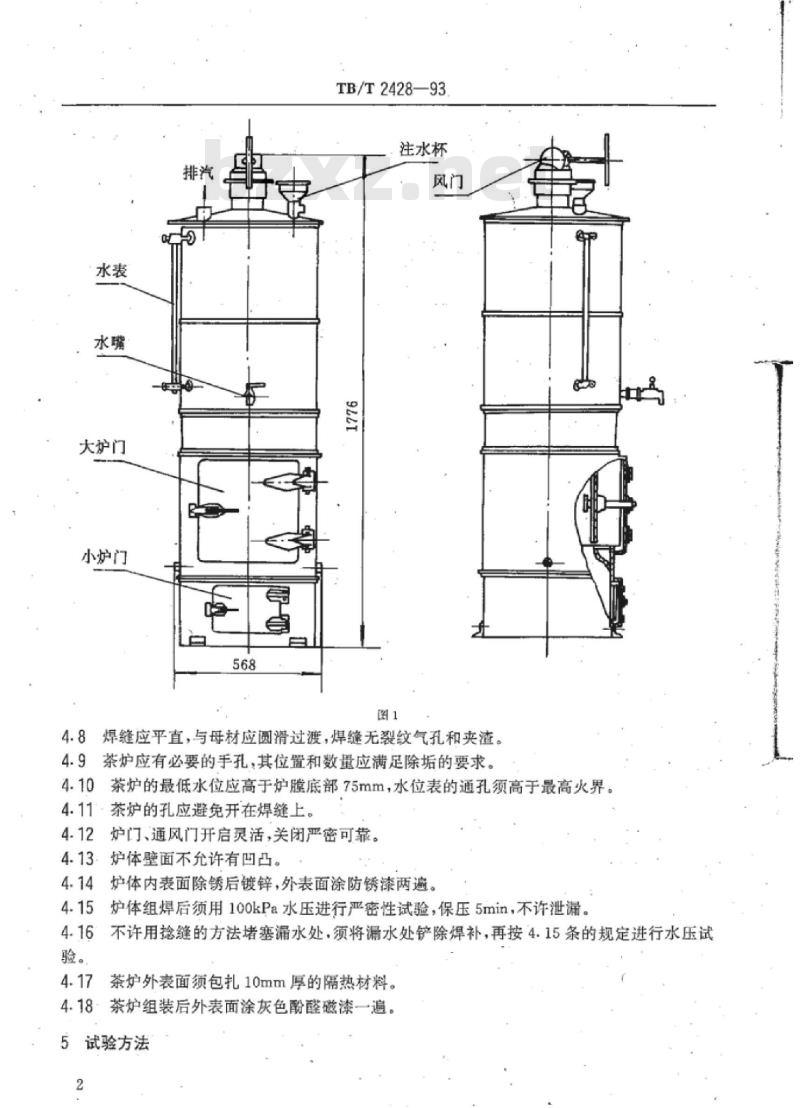

3.1茶炉型式尺寸应符合图1的规定。3.2基本参数此内容来自标准下载网
a：热效率≥47%
b.传热面积1.26m2；
C.容水量≥168L。
4技术要求
TB/T2428-93
寸与基本参数、技术要求，试
4.1茶炉应符合本标准和经规定程序批准的产品图样进行制造和检验4.2装一炉煤持续燃烧时间不少于12h。4.3型煤的基本尺寸与技术要求应符合附录A的规定。4.4茶炉第一炉水烧开时间不超过110min，第二炉水烧开时间不超过50min4.5茶炉用钢板厚度及钢管壁厚应符合下列规定：a.与火焰接触的钢板厚度不小于4mm；b.不与火焰接触的钢板厚度不小于3mm；c.与火焰接触的钢管壁厚不小于3mm。4.6焊接用焊条应符合GB5117中E4301的规定，4.7施焊表面必须整齐，光洁，无锈皮和熔渣，焊接前应将油污，铁锈清除干净中华人民共和国铁道部1993—12-18批准1994—0701实施
大炉门
小炉门
TB/T2428—93
注水杯
4.8焊缝应平直，与母材应圆滑过渡，焊缝无裂纹气孔和夹渣、4.9茶炉应有必要的手孔，其位置和数量应满足除垢的要求。4.10茶炉的最低水位应高于炉膛底部75mm，水位表的通孔须高于最高火界。4.11茶炉的孔应避免开在焊缝上。4.12炉门、通风门开启灵活，关闭严密可靠。4.13．炉体壁面不允许有凹凸。4.14炉体内表面除锈后镀锌，外表面涂防锈漆两遍。4.15
炉体组焊后须用100kPa水压进行严密性试验，保压5min，不许泄漏。4.16不许用捻缝的方法堵塞漏水处，须将漏水处铲除焊补，再按4.15条的规定进行水压试验。
茶炉外表面须包扎10mm厚的隔热材料。茶炉组装后外表面涂灰色酚醛磁漆一遍。5试验方法
TB/T2428—93

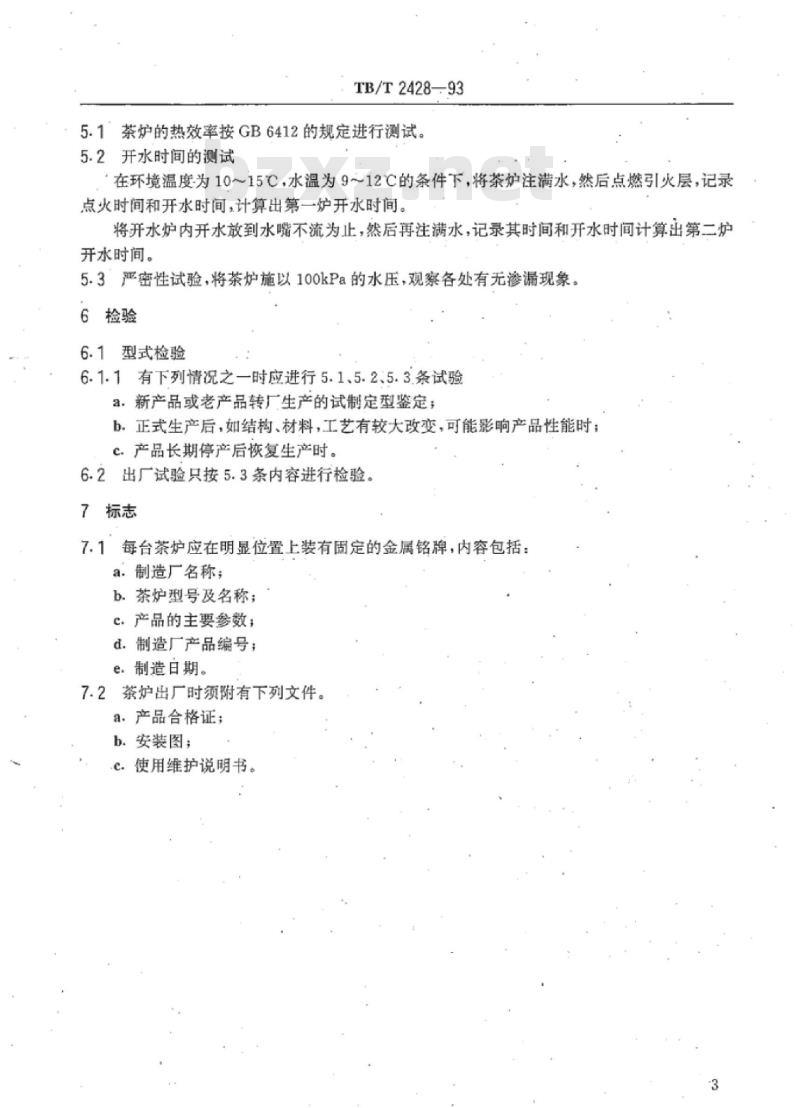

5.1＇茶炉的热效率按GB6412的规定进行测试。5.2开水时间的测试
*在环境温度为10～15℃，水温为9～12℃的条件下，将茶炉注满水，然后点燃引火层，记录点火时间和开水时间，计算出第一炉开水时间。将开水炉内开水放到水嘴不流为止，然后再注满水，记录其时间和开水时间计算出第二炉开水时间。
5.3严密性试验，将茶炉施以100kPa的水压，观察各处有无渗漏现象。6检验
6.1型式检验
6.1.1有下列情况之一时应进行5.1、5.2、5.3.条试验a.新产品或老产品转厂生产的试制定型鉴定：b.正式生产后，如结构、材料，工艺有较大改变，可能影响产品性能时：C。产品长期停产后恢复生产时。6.2出厂试验只按5.3条内容进行检验。7标志
7.1每台茶炉应在明显位置上装有固定的金属铭牌，内容包括：a：制造厂名称：
b。茶炉型号及名称；
C.产品的主要参数；
d.制造厂产品编号：
e.制造白期。
7.2茶炉出厂时须附有下列文件。a.产品合格证；
b.安装图：
心。使用维护说明书。
TB/T2428—93

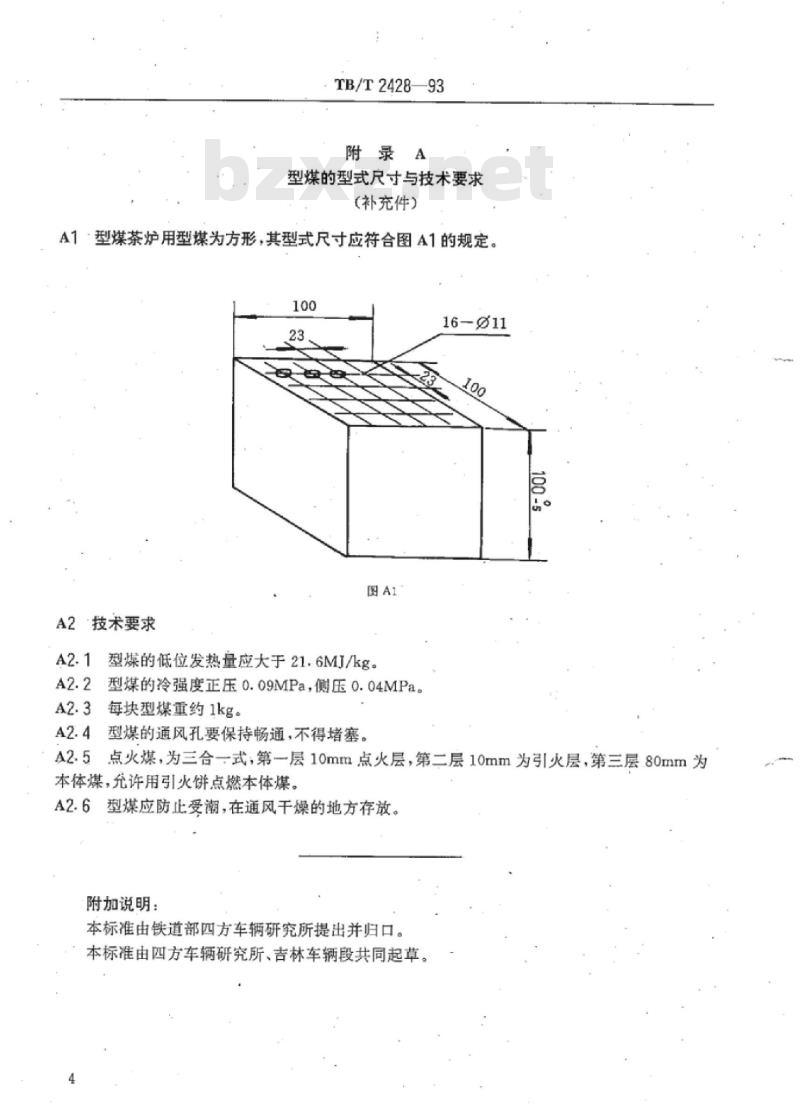

附录A
型煤的型式尺寸与技术要求
（补充件）
A1·型煤茶炉用型煤为方形，其型式尺寸应符合图A1的规定。100
A2技术要求
型煤的低位发热量应大于21.6MJ/kg。型煤的冷强度正压0.09MPa，侧压0.04MPa。A2.2
每块型煤重约1kg。
型煤的通风孔要保持畅通，不得堵塞。A2.4
16-@11
点火煤，为三合一式，第一层10mm点火层，第二层10mm为引火层，第三层.80mm为A2.5
本体煤，充许用引火饼点燃本体煤。A2.6型煤应防止受潮，在通风干燥的地方存放。附加说明：
本标准由铁道部四方车辆研究所提出并归口本标准由四方车辆研究所、吉林车辆段共同起草。
