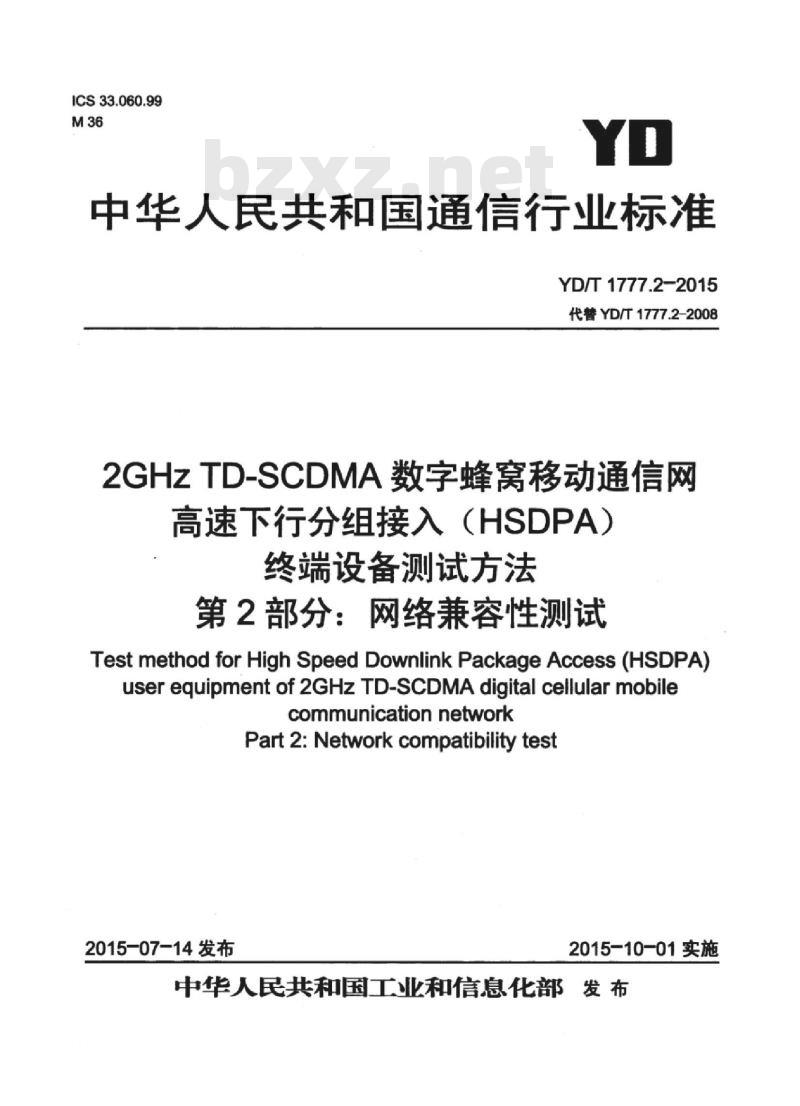

【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网高速下行分组接入(HSDPA)终端设备测试方法 第2部分:网络兼容性测试

ICS33.060.99
中华人民共和国通信行业标准
YD/T1777.2-2015
代替YD/T1777.2-2008
2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）
终端设备测试方法
第2部分：网络兼容性测试
TestmethodforHighSpeedDownlinkPackageAccess(HSDPA)userequipmentof2GHzTD-SCDMAdigital cellularmobilecommunicationnetwork
Part 2: Network compatibility test2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前

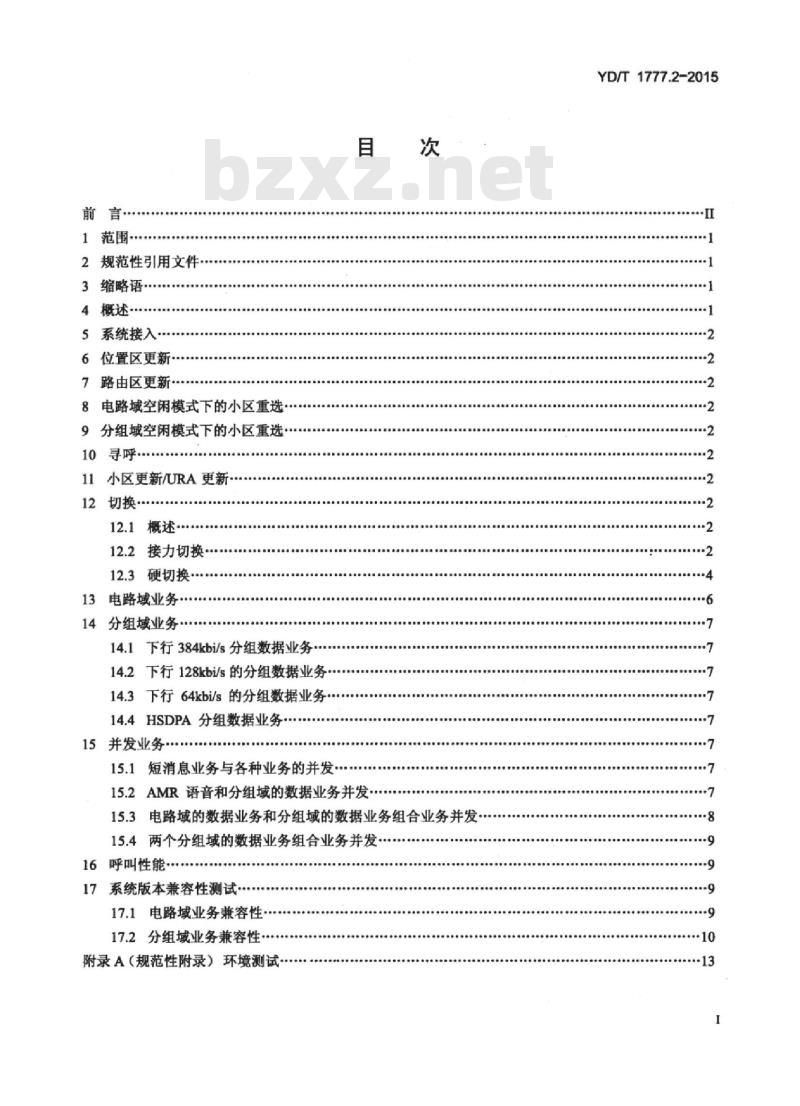

1范围
2规范性引用文件·
3缩略语·
4概述
5系统接入·
6位置区更新·
7路由区更新
8电路域空闲模式下的小区重选
9分组域空闲模式下的小区重选·10寻呼
11小区更新/URA更新-
12切换
12.1概述·
12.2接力切换
12.3硬切换
13电路域业务...
14分组域业务
14.1下行384kbi/s分组数据业务14.2下行128kbi/s的分组数据业务14.3下行64kbi/s的分组数据业务14.4HSDPA分组数据业务
15并发业务
15.1短消息业务与各种业务的并发：目
15.2AMR语音和分组域的数据业务并发次
15.3电路域的数据业务和分组域的数据业务组合业务并发15.4两个分组域的数据业务组合业务并发*16呼叫性能
17系统版本兼容性测试
17.1电路域业务兼容性
17.2分组域业务兼容性
附录A（规范性附录）环境测试-YD/T1777.2-2015
YD/T1777.2-2015

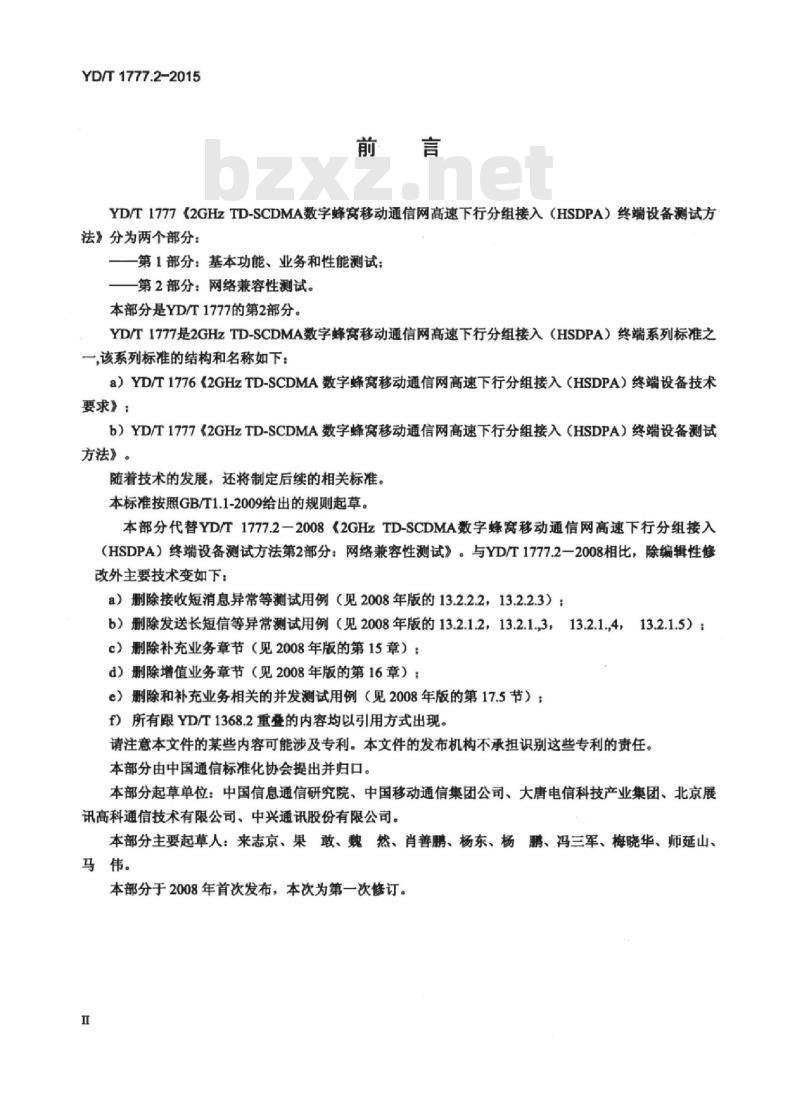

YD/T1777《2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）终端设备测试方法》分为两个部分：
一第1部分：基本功能、业务和性能测试：一第2部分：网络兼容性测试。
本部分是YD/T1777的第2部分。
YD/T1777是2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）终端系列标准之一，该系列标准的结构和名称如下：a）YD/T1776《2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）终端设备技术要求》：
b）YD/T1777《2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）终端设备测试方法》。
随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本部分代替YD/T1777.2一2008《2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）终端设备测试方法第2部分：网络兼容性测试》。与YD/T1777.2一2008相比，除编辑性修改外主要技术变如下：
a）删除接收短消息异常等测试用例（见2008年版的13.2.2.2，13.2.2.3）：b）删除发送长短信等异常测试用例（见2008年版的13.2.1.2，13.2.1.,3，13.2.1.,4，13.2.1.5）：c）删除补充业务章节（见2008年版的第15章）：d）删除增值业务章节（见2008年版的第16章）：e）删除和补充业务相关的并发测试用例（见2008年版的第17.5节）；f）所有跟YD/T1368.2重叠的内容均以引用方式出现。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国移动通信集团公司、大唐电信科技产业集团、北京展讯高科通信技术有限公司、中兴通讯股份有限公司。本部分主要起草人：来志京、果敢、魏然、肖善鹏、杨东、杨鹏、冯三军、梅晓华、师延山、马伟。
本部分于2008年首次发布，本次为第一次修订。H
HiiKANiKAca

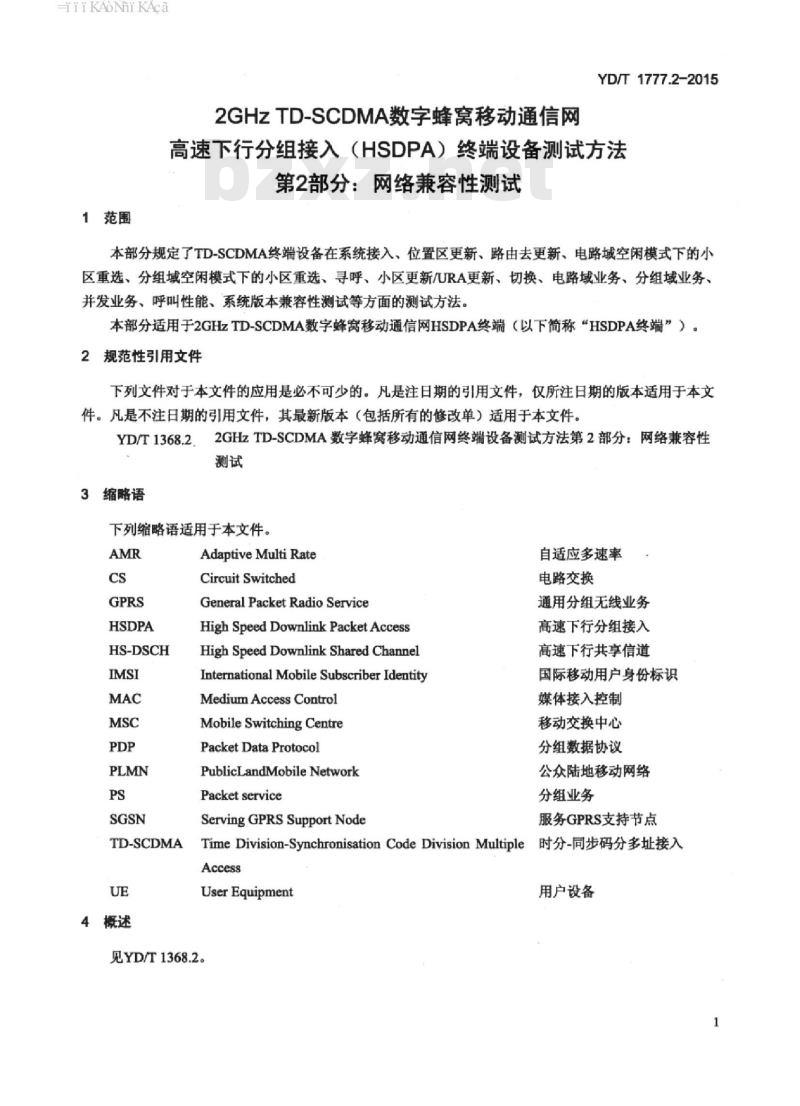

1范围
2GHZTD-SCDMA数字蜂窝移动通信网YD/T1777.2-2015
高速下行分组接入（HSDPA）终端设备测试方法第2部分：网络兼容性测试
本部分规定了TD-SCDMA终端设备在系统接入、位置区更新、路由去更新、电路域空闲模式下的小区重选、分组域空闲模式下的小区重选、寻呼、小区更新/URA更新、切换、电路域业务、分组域业务、并发业务、呼叫性能、系统版本兼容性测试等方面的测试方法。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网HSDPA终端（以下简称“HSDPA终端”）2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。2GHzTD-SCDMA数字蜂窝移动通信网终端设备测试方法第2部分：网络兼容性YD/T1368.2.
3缩略语
下列缩略语适用于本文件。
HS-DSCH
TD-SCDMA
4概述
Adaptive Multi Rate
Circuit Switched
General Packet Radio ServiceHigh Speed Downlink Packet AccessHigh Speed Downlink Shared ChannelInternational Mobile Subscriber IdentityMedium Access Control
Mobile Switching Centre
Packet Data Protocol
PublicLandMobileNetwork
Packet service
Serving GPRS Support Node
自适应多速率
电路交换
通用分组无线业务
高速下行分组接入
高速下行共享信道
国际移动用户身份标识
媒体接入控制
移动交换中心
分组数据协议
公众陆地移动网络
分组业务
服务GPRS支持节点
TimeDivision-SynchronisationCodeDivisionMultiple时分-同步码分多址接入Access
UserEquipment
见YD/T1368.2。
用户设备
HiiKAoNiKAca
YD/T1777.2-2015

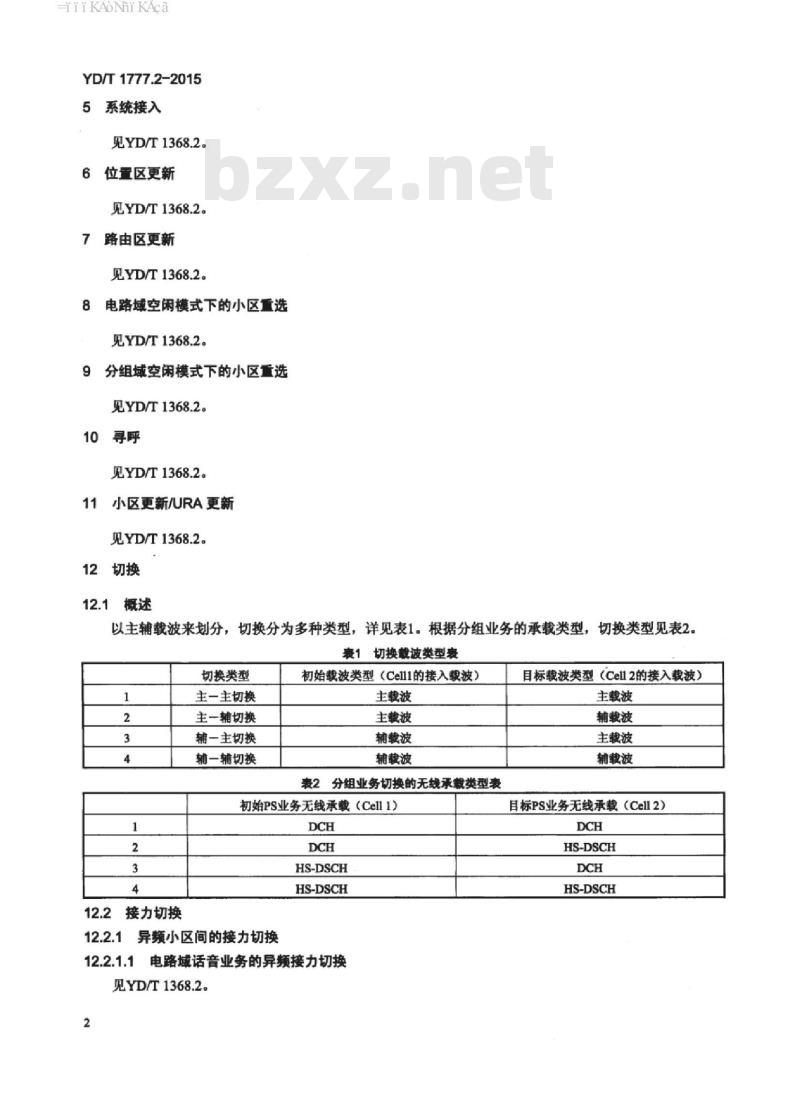

5系统接入
见YD/T1368.2。
6位重区更新
见YD/T1368.2。
路由区更新
见YD/T1368.2。
电路域空闲模式下的小区重选
见YD/T1368.2。
分组域空闲模式下的小区重选
见YD/T1368.2。
见YD/T1368.2。
小区更新/URA更新
见YD/T1368.2。
12.1概述
以主辅载波来划分，切换分为多种类型，详见表1。根据分组业务的承载类型，切换类型见表2。表1切换载波类型表
切换类型
接力切换
主一主切换
主一辅切换
辅一主切换
辅一辅切换
初始载波类型（Cell1的接入裁波）主载波
主载波
辅栽波
辅载波
表2分组业务切换的无线承载类型表初始PS业务无线承载（Cell1）
HS-DSCH
HS-DSCH
12.2.1异频小区间的接力切换
12.2.1.1电路域话音业务的异频接力切换见YD/T1368.2。
目标载波类型（Cell2的接入载波）主载波
辅载波
主载波
辅载波
目标PS业务无线承载（Cell2）
HS-DSCH
HS-DSCH
iikAoNiKAca
12.2.1.2电路域数据业务（可视电话）的异频接力切换见YD/T1368.2。
12.2.1.3分组域数据业务异频接力切换12.2.1.3.1测试目的
检查UE在进行分组域数据业务时，异频接力切换的过程是否能正确地完成。12.2.1.3.2测试条件
测试条件如下：
a）网络和被测终端能工作正常：YD/T1777.2-2015
b）配置网络，两个TDSCDMA异频小区Cell1和Cell2覆盖相邻的区域，并能分别按照表1和表2提供的切换类型进行配置：
c）设置网络侧的切换策略为接力切换，并保证网络有足够的软硬件资源用于接力切换d）网络侧使用信令跟踪仪对RRC层和NAS层的信令进行跟踪。12.2.1.3.3测试步骤
测试步骤如下：
a）UE在网络中开机，并处于Cell1覆盖区内，选择表2所列的任一无线承载类型，将cell1和cell2进行相应的PS业务无线承载的预留配置：b）选择表1所列的任一切换类型，将cell1和cell2进行相应的接入载波配置；c）UE在Cell1发起呼叫建立分组域数据连接，UE处于CELL-DCH状态；d）接续成功后，测试者手持UE向相邻小区中速移动，或通过其他方式，创造切换触发条件，触发接力切换：
e）检查接力切换过程是否成功。f）中断UE的数据业务连接
g）重复步骤b）-f），直至完成表1中所列的测试组合。h）选择表2所列的其他无线承载类型，重复步骤b）-g），直至完成表2中所列的测试组合。12.2.1.3.4预期结果
在切换消息中应不包含SYNCUL和FPACH的相关信息：UE在切换后，仍能保持通信状态。12.2.2同频小区间的接力切换
12.2.2.1电路域的同频接力切换（无lur）见YD/T1368.2。
12.2.2.2电路域数据业务（可视电话）的同频接力切换（无lur）见YD/T1368.2。
12.2.2.3分组域数据业务同频接力切换（无lur）12.2.2.3.1测试目的
检查UE在进行分组域数据业务时，同频接力切换的过程是否能正确地完成。12.2.2.3.2测试条件
测试条件如下：
a）网络和被测终端能工作正常：3
HiiKAoNiKAca
YD/T1777.2-2015
b）配置网络，使属于同一RNC的两个TDSCDMA同频小区Cell1和Cell2覆盖相邻的区域，并能分别按照表1和表2提供的切换类型进行配置：c）设置网络侧的切换策略为接力切换，并保证网络有足够的软硬件资源用于接力切换。12.2.2.3.3测试步骤
测试步骤如下：
a）UE在网络中开机，并处于Cell1覆盖区内，选择表2所列的任一无线承载类型，将cell1和cell2进行相应的PS业务无线承载的预留配置：b）选择表1所列的任一切换类型，将cell1和cell2进行相应的接入载波配置：c）UE在Cell1发起呼叫建立分组域数据连接：d）接续成功后，测试者手持UE向相邻小区中速移动，或通过其他方式，触发接力切换：e）检查接力切换过程是否成功：f）中断UE的数据业务连接：
g）重复步骤b）~f），直至完成表1中所列的测试组合：h）选择表2所列的其他无线承载类型，重复步骤b）~g），直至完成表2中所列的测试组合。12.2.2.3.4预期结果
在切换消息中应不包含SYNC_UL和FPACH的相关信息：UE在切换后，仍能保持通信状态。12.3硬切换
12.3.1同一MSC/SGSN下不同RNC间的（同频）硬切换（无lur）12.3.1.1电路域同一MSC/SGSN下不同RNC间的硬切换（无lur）见YD/T1368.2。
12.3.1.2电路域数据（可视电话）同一MSC/SGSN下不同RNC间的硬切换（无lur）见YD/T1368.2。
12.3.1.3分组域同一MSC/SGSN下不同RNC间的硬切换（无lur）12.3.1.3.1测试目的
验证UE在进行PS数据业务（至少PS64K）时能够根据网络的切换指示在同频小区间进行正确的无线承载的重配置，并切换到同频点的另一个小区上。12.3.1.3.2测试条件
测试条件如下：
a）网络侧存在两个同频相邻小区Cell1和Cell2，Cell1和Cell2的覆盖区域有所重叠，并能分别按照表1和表2提供的切换类型进行配置；b）Cell1和Cell2分属于本网络中两个RNC，RNC间无Iur接口。12.3.1.3.3测试步骤
测试步骤如下！
a）UE在网络中开机，并处于Cell11的覆盖区内，选择表2所列的任一无线承载类型，将cell1和cell2进行相应的PS业务无线承载的预留配置：b）选择表1所列的任一切换类型，将cell1和cell2进行相应的接入载波配置：4
HiiKAoiKAca
YD/T1777.2-2015
c）被测UE发起PS数据业务（如FTP业务），并进行持续的上传或下载，且保证一定的上下行业务量，以免UE进入低活跃的CELLFACH状态或CELL_PCH状态等：d）由Cell1向Cell2移动，直至网络向UE发RadioBearerReconfiguration或TransportChannelReconfiguration或PhysicalChannelReconfiguration,UE向网络回复RadioBearerReconfigurationComplete或 Transport Channel Reconfiguration Complete 或Physical Channel Reconfiguration Complete,验证 UE 已切换至Cell2：
e）验证数据业务正常：
f）结束分组域数据业务，断开数据连接：g）重复步骤b）~f），直至完成表1中所列的测试组合；h）选择表2所列的其他无线承载类型，重复步骤b）~g），直至完成表2中所列的测试组合。12.3.1.3.4预期结果
详细步骤如下：
a）步骤c）中的RadioBearerReconfiguration或TransportChannelReconfiguration或Physical ChannelReconfiguration应包含与小区B相关的U-RNTI、扰码信息和下行DPCH信息等：b）整个测试过程中，PS数据业务保持正常，不应出现RRC连接断开，在小区B中重建的现象。12.3.2不同MSC/SGSN间的（同频）硬切换（无Iur）12.3.2.1电路域不同MSC/SGSN间的硬切换（无lur）见YD/T1368.2。
12.3.2.2电路域数据（可视电话）不同MSC/SGSN间的硬切换（无lur）见YD/T1368.2。
12.3.2.3分组域不同MSC/SGSN间的硬切换（无lur）12.3.2.3.1测试目的
验证UE在进行PS数据业务（至少PS64K）时能够根据网络的切换指示在同频小区间进行正确的无线承载的重配置，并切换到另一MSC下某一同频点的小区上。12.3.2.3.2测试条件
测试条件如下：
a）网络侧存在两个同频相邻小区Cell1和Cell2，Cell1和Cell2的覆盖区域有所重叠，并能分别按照表1和表2提供的切换类型进行配置：b）Cell1和Cell2分属于两个不同的系统（MSC），即Cell1在MSC1下，Cell2在MSC2下，两个系统的RNC间无Iur接口。
12.3.2.3.3测试步骤
测试步骤同12.2.1.3.3。
12.3.2.3.4预期结果
详细步骤如下：
a）步骤c)中的Radio Bearer Reconfiguration或Transport Channel Reconfiguration或Physical ChannelReconfiguration应包含与小区B相关的U-RNTI、扰码信息和下行DPCH信息等：5
TiiKAoNiKAca
YD/T1777.2-2015
b）切换过程中各接口信令完整，PS数据业务保持正常，不应出现RRC连接断开，在小区B中重建的现象。
12.3.3不同频点间的硬切换
12.3.3.1电路域不同频点间的硬切换见YD/T1368.2。
12.3.3.2电路域数据（可视电话）不同频点间的硬切换见YD/T1368.2。
12.3.3.3分组域不同频点间的硬切换12.3.3.3.1测试目的
验证UE在进行PS数据业务（至少PS64K）时能够在异频小区间进行正确的无线承载重配置，并切换到新的频点上。
12.3.3.3.2测试条件
测试条件如下：
a）网络侧存在两个异频相邻小区Cell1和Cell2，Cell1和Cell2的覆盖区域有重叠部分，并能分别按照表1和表2提供的切换类型进行配置；b）Cell1和Cell2分属于同一RNC下的不同NodeB。12.3.3.3.3测试步骤
测试步骤如下：
a）UE在网络中开机，并处于Cell1的覆盖区内，选择表2所列的任一无线承载类型，将cell1和cell2进行相应的PS业务无线承载的预留配置：b）选择表1所列的任一切换类型，将cell1和cell2进行相应的接入载波配置；c）被测UE发起PS数据业务（如FTP业务），并进行持续的上传或下载，且保证一定的上下行业务量，以免UE进入低活跃的CELLFACH状态或CELLPCH状态等：d）由Cell1向Cell2移动，直至网络向UE发RadioBearerReconfiguration或TransportChannelReconfiguration或PhysicalChannelReconfiguration,UE向网络回复RadioBearerReconfigurationComplete或 Transport Channel Reconfiguration Complete或Physical Channel Reconfiguration Completee）验证数据业务正常：
）结束分组域数据业务，断开数据连接。g）重复步骤b）~f），直至完成表1中所列的测试组合：h）选择表2所列的其他无线承载类型，重复步骤b）~g），直至完成表2中所列的测试组合。12.3.3.3.4预期结果
详细步骤如下：
a）步骤e)中的RadioBearerReconfiguration或TransportChannelReconfiguration或Physical ChannelReconfiguration应包含与小区B相关的U-RNTI、扰码信息和下行DPCH信息等：b）异频硬切换过程中，PS数据业务保持正常，不应出现RRC连接断开，在小区B中重建的现象。13电路域业务
见YD/T1368.2。
HiiKAoNiKAca
14分组域业务
14.1下行384kbit/s的分组数据业务见YD/T1368.2。
14.2下行128kbit/s的分组数据业务见YD/T1368.2。
14.3下行64kbit/s的分组数据业务见YD/T1368.2。
14.4HSDPA分组数据业务
14.4.1测试目的
本测试验证UE能够承载UE所标称的终端分类中的最大速率分组数据业务。14.4.2测试步骤
测试步骤如下：
a）插入USIM卡，并开机进入空闲状态；b）设置UE为IPUE：
c）UE支持速率为UE所标称的终端分类中的最大速率分组数据业务：d）正确配置UE和系统侧的相关参数，在主载波完成激活过程：e）UE进行分组数据传输，例如FTP等f）UE侧结束分组数据传输：
g）正确配置UE和系统侧的相关参数，在辅载波完成激活过程：h）UE进行分组数据传输，例如FTP等；i）UE侧结束分组数据传输：
j）如果UE支持上行其他速率，则重复步骤a）~i）。14.4.3预期结果
YD/T1777.2-2015
呼叫过程中信令流程正确，过程结束能正常地释放与本次呼叫有关的资源，正常在主辅载波完成PS域地上下文激活、去活、更新等会话过程，正常进行上下行数据传输。15井发业务
15.1短消惠业务与各种业务的并发见YD/T1368.2。
15.2AMR语音和分组域的数据业务并发15.2.1AMR语音+PS64kbit/s的承载组合业务并发见YD/T1368.2。
15.2.2AMR语音+PS128kbit/s的承载组合业务并发见YD/T1368.2。
15.2.3AMR语音+PS384kbit/s的承载组合业务并发见YD/T1368.2。
15.2.4AMR语音+HSDPAPS业务的承载组合业务并发7
YD/T1777.2-2015
15.2.4.1测试目的
确认业务并发和预期结果一致。15.2.4.2测试步骤
测试步骤如下：
a）将USIM卡分别插入2部UE，并开机：b）如下表发起AMR语音业务和PS>384kbit/s业务：c）确认AMR通话质量正常，使用PS>384kbit/s下载一个大文件（如使用FTP等），并使用相应的软件监测数据下载；
d）按照下表中的“断开”格中的内容断开相应的业务，并确认保留的业务继续正常进行。测试
第一个呼叫
MOAMR语音呼叫
MOPS384kbit/s
15.2.4.3预期结果
第一个呼叫
MOPS>384kbit/s
MTAMR语音呼叫
断开AMR
断开PS
AMR通话质量正常：PS384kbit/s数据流没有中断：断开一个业务后，另一个业务正常工作。15.3电路域的数据业务和分组域的数据业务组合业务并发15.3.1电路域透明数据（可视电话）+PS64kbit/s的承载组合业务并发见YD/T1368.2。
15.3.2电路域透明数据（可视电话）+PS128kbit/s的承载组合业务并发见YD/T1368.2。
15.3.3电路域透明数据（可视电话）+PS384kbit/s的承载组合业务并发见YD/T1368.2。
15.3.4电路域透明数据（可视电话）+HSDPAPS业务的承载组合业务井发15.3.4.1测试目的
确认业务并发和预期结果一致。15.3.4.2测试步骤
测试步骤如下：
a）将USIM卡分别插入2部UE，并开机：b）如下表发起电路域透明数据业务（可视电话）和PS>384kbit/s业务：c）确认电路域透明数据业务（可视电话）通话质量正常，使用PS>384kbit/s下载一个大文件（如使用FTP等），并使用相应的软件监测数据下载；d）按照下表中的“断开”格中的内容断开相应的业务，并确认保留的业务继续正常进行。测试
第一个呼叫
MO电路域透明数据业务
（可视电话）
MOPS>384kbit/s
预期结果
第一个呼叫
MOPS>384kbit/s
MT电路域透明数据业务
（可视电话）
断开电路域透明数据业务
（可视电话）
断开PS
YD/T1777.2-2015
电路域透明数据业务（可视电话）通话质量正常：PS>384kbit/s数据流没有中断：断开一个业务后，另一个业务正常工作。
15.4两个分组域的数据业务组合业务并发15.4.1PS64kbit/s+PS64kbit/s的承载组合业务并发见YD/T1368.2
15.4.2PS64kbit/s+PS128kbit/s的承载组合业务并发见YD/T1368.2。
15.4.3PS64kbit/s+PS384kbit/s的承载组合业务并发见YD/T1368.2。
15.4.4PS128kbit/s+PS128kbit/s的承载组合业务并发见YD/T1368.2。
15.4.5PS128kbit/s+PS384kbit/s的承载组合业务并发见YD/T1368.2。
15.4.6PS384kbit/s+PS384kbit/s的承载组合业务并发见YD/T1368.2。
15.4.7HSDPAPS业务+HSDPAPS业务的承载组合业务并发15.4.7.1测试目的
确认业务并发和预期结果一致。15.4.7.2测试步骤
测试步骤如下：
a）将USIM卡分别插入2部UE，并开机；b）如下表发起2个PS>384kbit/s业务：c）使用PS>384kbit/s下载一个大文件（如使用FTP等），并使用相应的软件监测数据下载：d）按照下表中的“断开”格中的内容断开相应的业务，并确认保留的业务继续正常进行。测试
第一个呼叫
MOPS>384kbit/s
MOPS>384kbit/s
15.4.7.3预期结果
MOPS>384kbit/s
MTPS>384kbit/s
PS>384kbit/s数据流没有中断：断开一个业务后，另一个业务正常工作。16呼叫性能
见YD/T1368.2。
17系统版本兼容性测试
17.1电路域业务兼容性
17.1.1测试条件bzxz.net
小区A为HSDPA小区，小区B为TD-SCDMA小区。17.1.2测试目的
PS>384kbit/s
PS>384kbit/s
