TB/T315-93
现行
　点击下载此标准

基本信息

标准号：
TB/T 315-93
标准名称：
拉接塞门
标准类别：
铁路运输行业标准(TB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
459.81 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
塞门

标准简介/下载

点击下载

标准简介：

TB/T 315-93.
1主题内容与适用范围
TB/T 315规定了内燃机车用拉接塞门的型式尺寸技术要求和标记。
TB/T 315适用于公称压力小于或等于0.9MPa的风、水、油管路系统中的拉接塞门。
2引用标准
GB 9440可锻铸铁件
GB 1348球墨铸铁件
3拉接塞门的型式尺寸、技术要求及标记

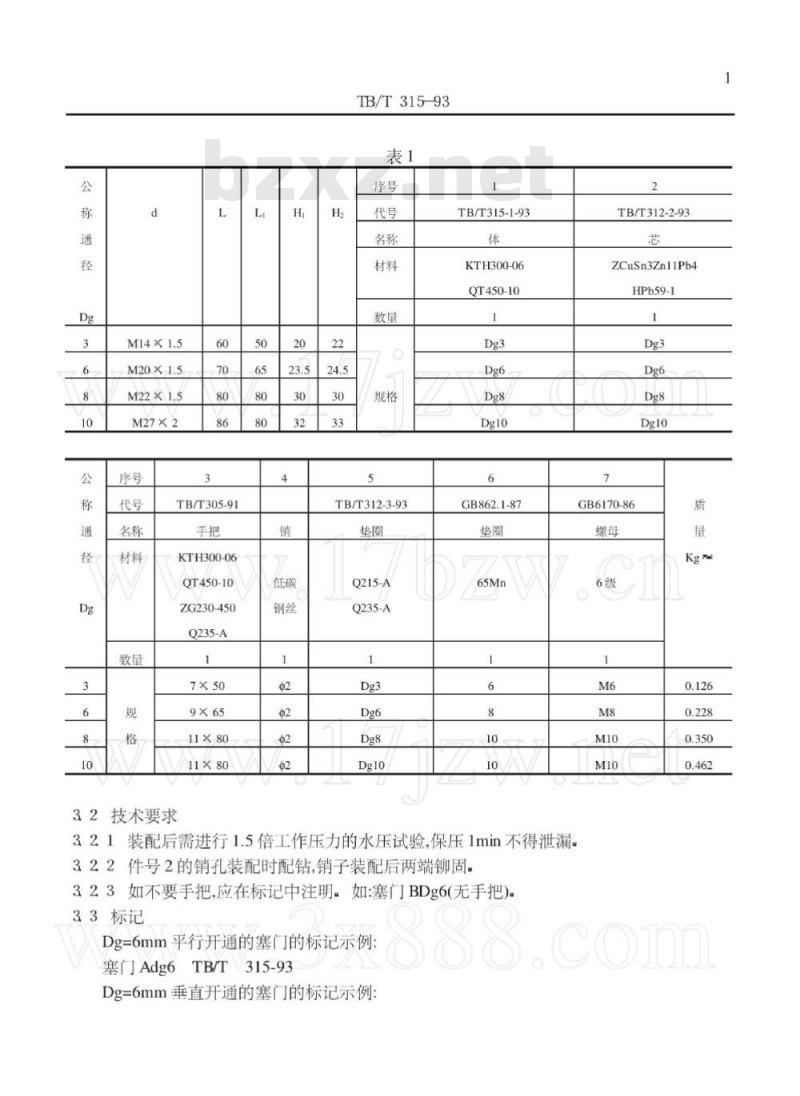

3.1拉接塞门的型式尺寸按图1及表1的规定
3.2技术要求
3.2.1装配后需进行1.5倍工作压力的水压试验,保压1min不得泄漏。
3.2.2件号2的销孔装配时配钻,销子装配后两端铆固。
3.2.3如不要手把，应在标记中注明。如:塞门BDg6(无手把)。
3.3标记
Dg=6mm平行开通的塞门]的标记示例:
塞门Adg6 TB/T V 315-93
Dg=6mm垂直开通的塞门门J的标记示例:
塞门Bdg6 TB/T 315-93
4体 TB/T 315 1 -93的型式尺寸、技术要求及标记

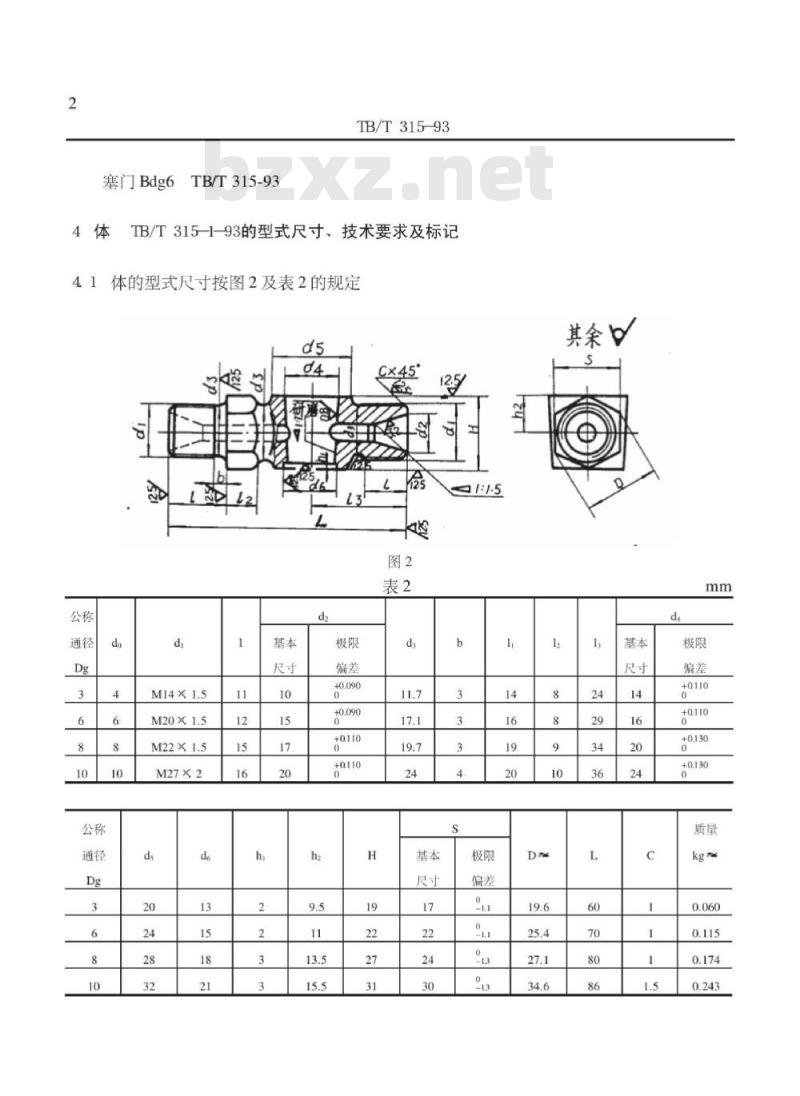

4. 1体的型式尺寸按图2及表2的规定
4.2技术要求
4.2.1材料:KTH300-06、 QT450-10。材料的技术要求按GB 9440、GB 1348 的规定。
4.2.2未注明的铸造圆角R2~5mm.
4.2.3螺纹d的公差等级按6g.
4.3标记
Dg=6mm的体的标记示例:
体Dg6 TB/T 315-1-93

标准内容

部分标准内容：

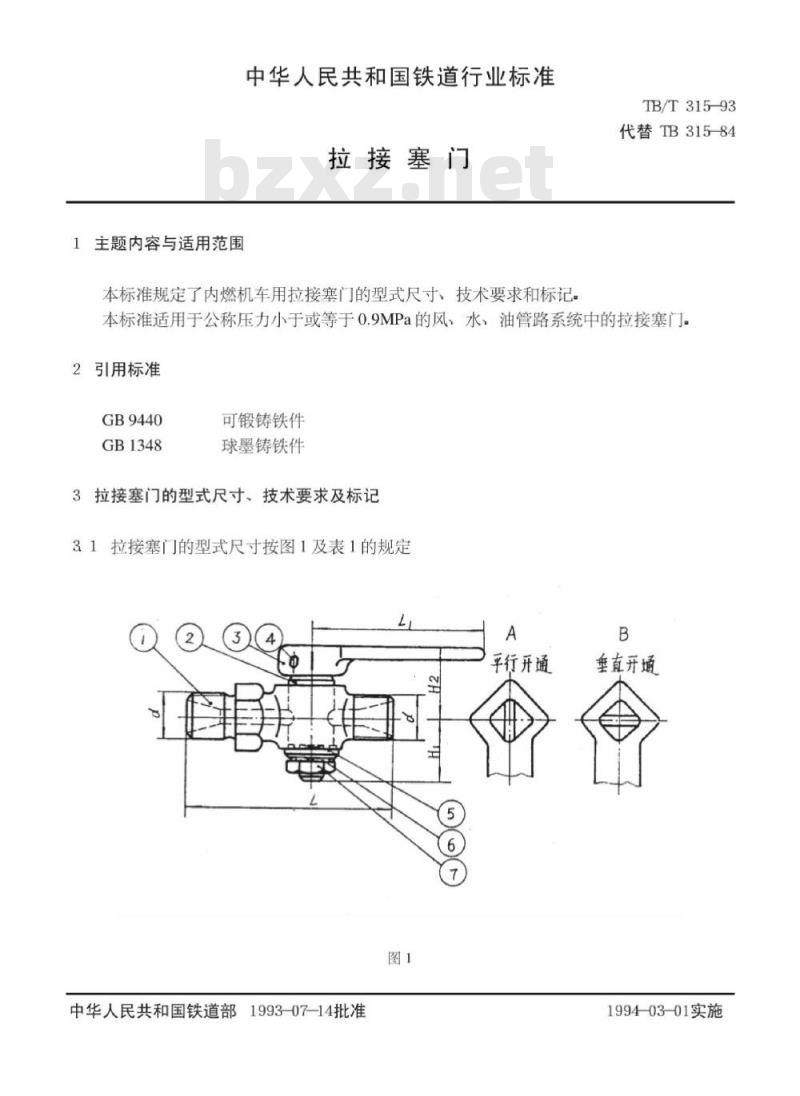

1主题内容与适用范围
中华人民共和国铁道行业标准
拉接塞门
本标准规定了内燃机车用拉接塞门的型式尺寸、技术要求和标记。TB/T315-93
代替TB315-84
本标准适用于公称压力小于或等于0.9MPa的风、水、油管路系统中的拉接塞门。2引用标准
GB9440
GB1348
可锻铸铁件
球墨铸铁件
3拉接塞门的型式尺寸、技术要求及标记31拉接塞门的型式尺寸按图1及表1的规定2
中华人民共和国铁道部1993-07-14批准ZH
平行开通
垂直开通
1994-03-01实施
M27×2
TB/T305-91
KTH300-06
QT450-10
ZG230-450
Q235-A
11×80
32技术要求
TB/T315-93
TB/T312-3-93
Q215-A
Q235-A
TB/T315-1-93
KTH300-06
QT450-10
GB862.1-87
321装配后需进行1.5倍工作压力的水压试验，保压1min不得泄漏。322件号2的销孔装配时配钻，销子装配后两端铆固。如：塞门BDg6(无手把)
323如不要手把，应在标记中注明。33标记
Dg=6mm平行开通的塞门的标记示例5TB/TV315-93bzxZ.net
塞门Adg6
Dg=6mm垂直开通的塞门的标记示例：2
TB/T312-2-93
ZCuSn3Zn11Pb4
HPb59-1
GB6170-86
塞门Bdg6
5TB/T315-93
TB/T315-93
TB/T315-1-93的型式尺寸、技术要求及标记4体
41体的型式尺寸按图2及表2的规定d5

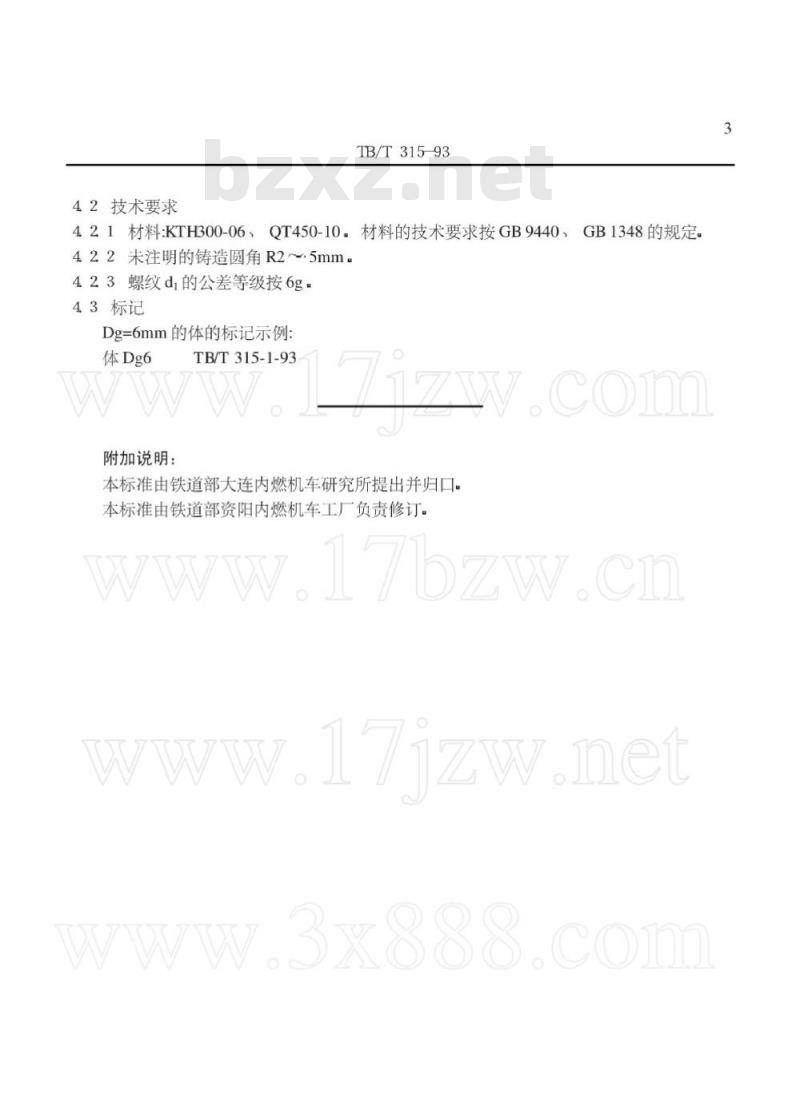

42技术要求
TB/T315-93
421材料：KTH300-06、QT450-10。材料的技术要求按GB9440、GB1348的规定。422未注明的铸造圆角R2~.5mm。423螺纹d的公差等级按6g：
43标记
Dg=6mm的体的标记示例：
体Dg6
17izw.com
TB/T315-1-93
附加说明：
本标准由铁道部大连内燃机车研究所提出并归口本标准由铁道部资阳内燃机车工厂负责修订17bzw.cn
