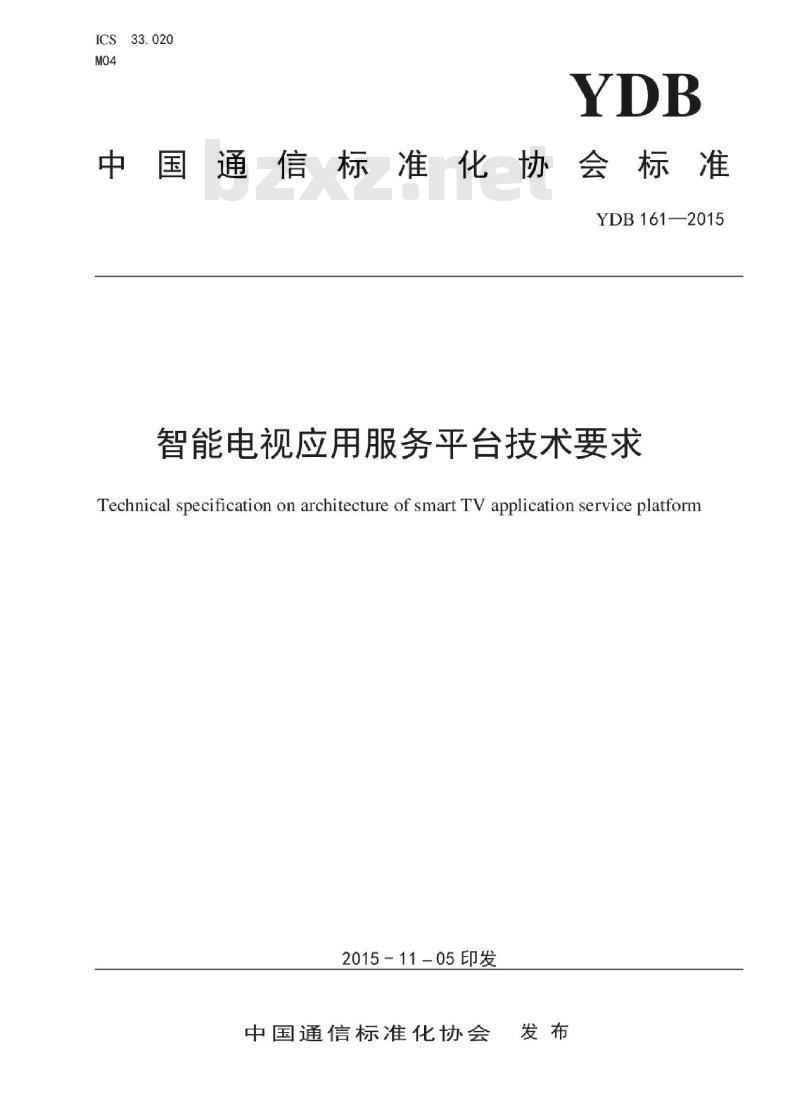

【YD通讯标准】 智能电视应用服务平台技术要求

ICS33.020
中国通信标准化协会标准
YDB161—2015
智能电视应用服务平台技术要求Technical specification on architecture of smart TV application service platform2015-11-05印发
中国通信标准化协会发布

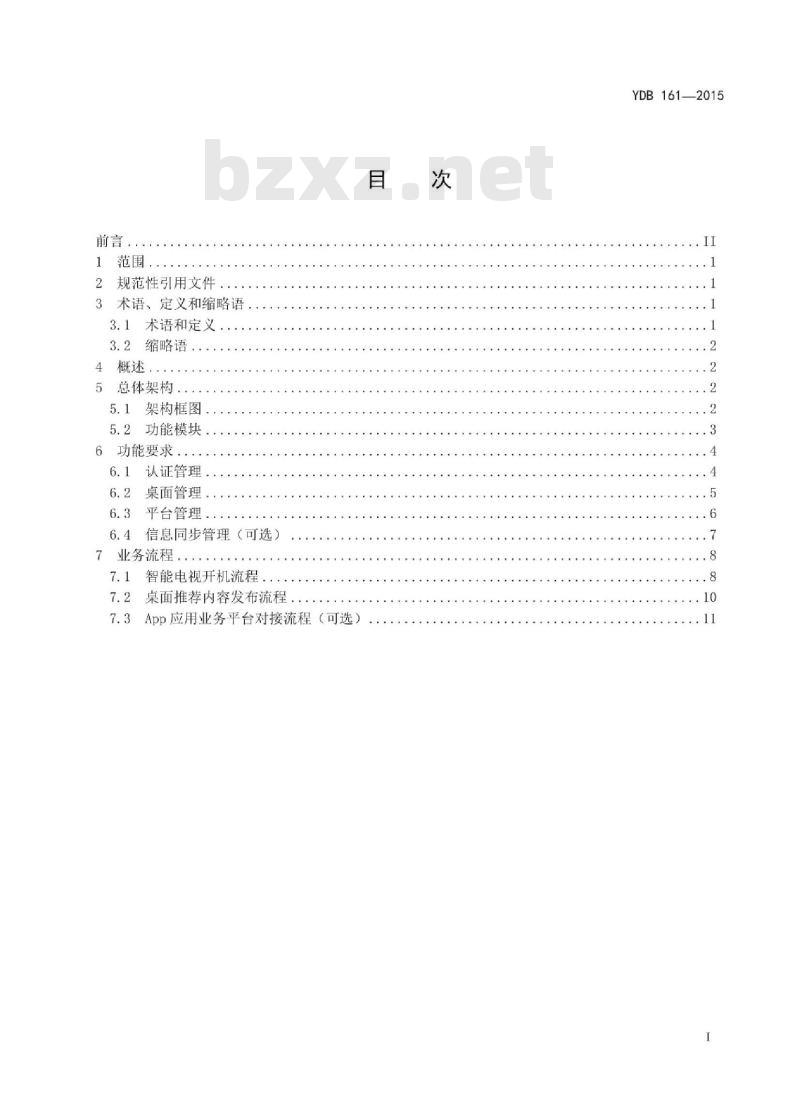

1范围
规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
概述。
总体架构
5.1架构框图
5.2功能模块
6功能要求
6.1认证管理
桌面管理、
平台管理
6.4信息同步管理（可选）
7业务流程
智能电视开机流程
桌面推荐内容发布流程
7.3App应用业务平台对接流程（可选）目
YDB161—2015
YDB161—2015

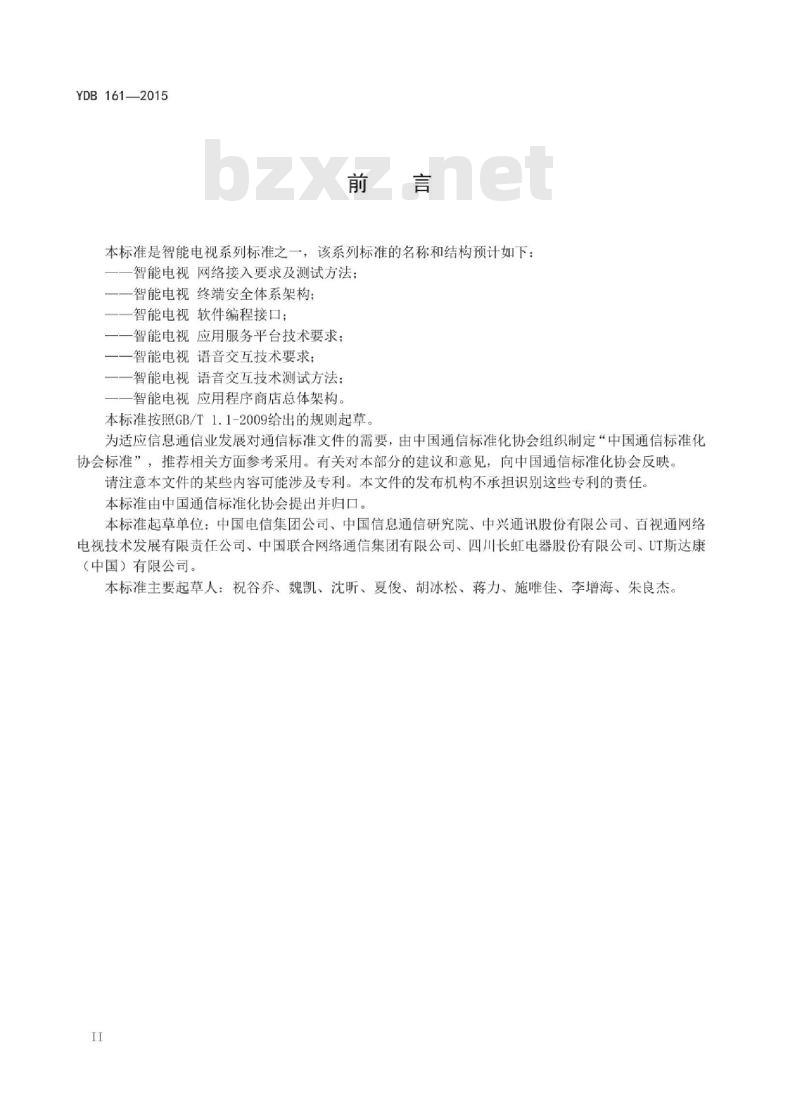

本标准是智能电视系列标准之一，该系列标准的名称和结构预计如下：智能电视网络接入要求及测试方法：一一智能电视终端安全体系架构：一智能电视软件编程接口；
一智能电视应用服务平台技术要求；一智能电视语音交互技术要求：一智能电视语音交互技术测试方法：一智能电视应用程序商店总体架构。本标准按照GB/T1.1-2009给出的规则起草。为适应信息通信业发展对通信标准文件的需要，由中国通信标准化协会组织制定“中国通信标准化协会标准”，推荐相关方面参考采用。有关对本部分的建议和意见，向中国通信标准化协会反映。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、中国信息通信研究院、中兴通讯股份有限公司、百视通网络电视技术发展有限责任公司、中国联合网络通信集团有限公司，四川长虹电器股份有限公司，UT斯达康（中国）有限公司。
本标准主要起草人：祝谷乔、魏凯、沈昕、夏俊、胡冰松、蒋力、施唯佳、李增海、朱良杰。I
HiiKAoNiKAca

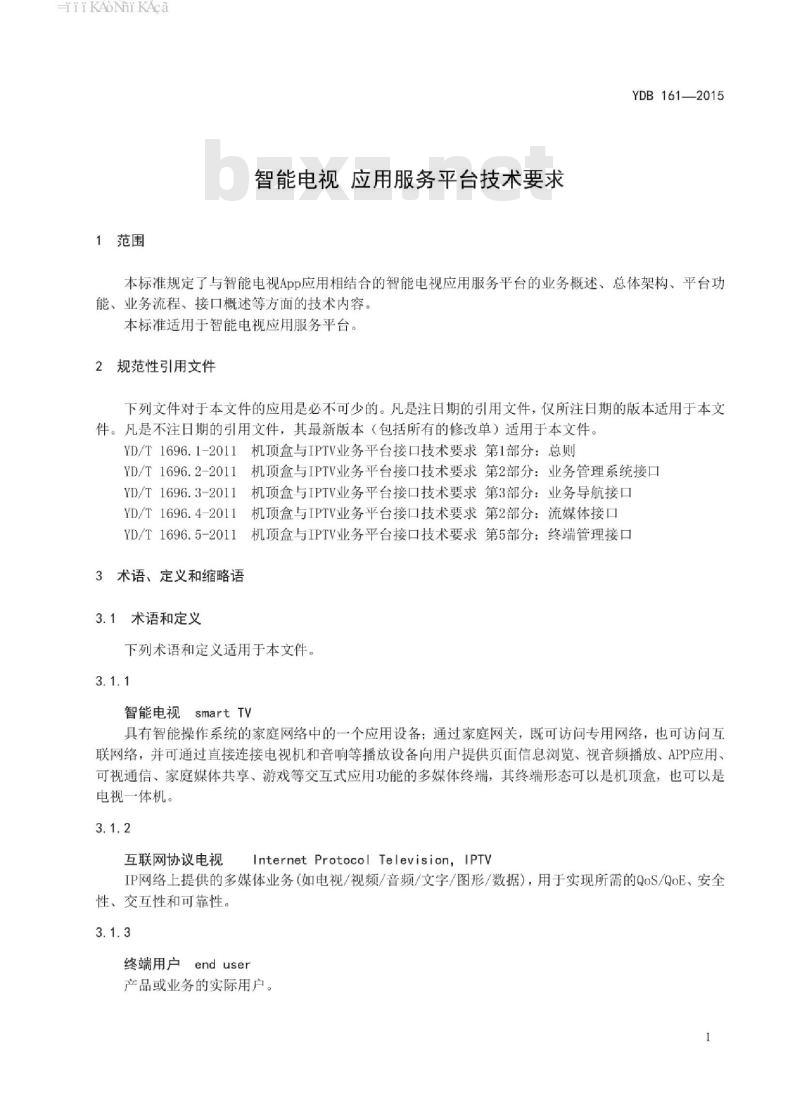

1范围
智能电视应用服务平台技术要求YDB161—2015
本标准规定了与智能电视APp应用相结合的智能电视应用服务平台的业务概述、总体架构、平台功能、业务流程、接口概述等方面的技术内容。本标准适用于智能电视应用服务平台。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1696.1-2011机顶盒与IPTV业务平台接口技术要求第1部分：总则YD/T1696.2-2011机顶盒与IPTV业务平台接口技术要求第2部分：业务管理系统接口YD/T1696.3-2011机顶盒与IPTV业务平台接口技术要求第3部分：业务导航接口YD/T1696.4-2011机顶盒与IPTV业务平台接口技术要求第2部分：流媒体接口YD/T1696.5-2011机顶盒与IPTV业务平台接口技术要求第5部分：终端管理接口3术语，定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
智能电视smartTV
具有智能操作系统的家庭网络中的一个应用设备；通过家庭网关，既可访问专用网络，也可访问互联网络，并可通过直接连接电视机和音响等播放设备向用户提供页面信息浏览、视音频播放、APP应用可视通信、家庭媒体共享、游戏等交互式应用功能的多媒体终端，其终端形态可以是机顶盒，也可以是电视一体机。
互联网协议电视
InternetProtocolTelevision，IPTyIP网络上提供的多媒体业务（如电视/视频/音频/文字/图形/数据），用于实现所需的QoS/QoE、安全性、交互性和可靠性。
终端用户enduser
产品或业务的实际用户。
HiiKAoNiKAca
YDB161—2015

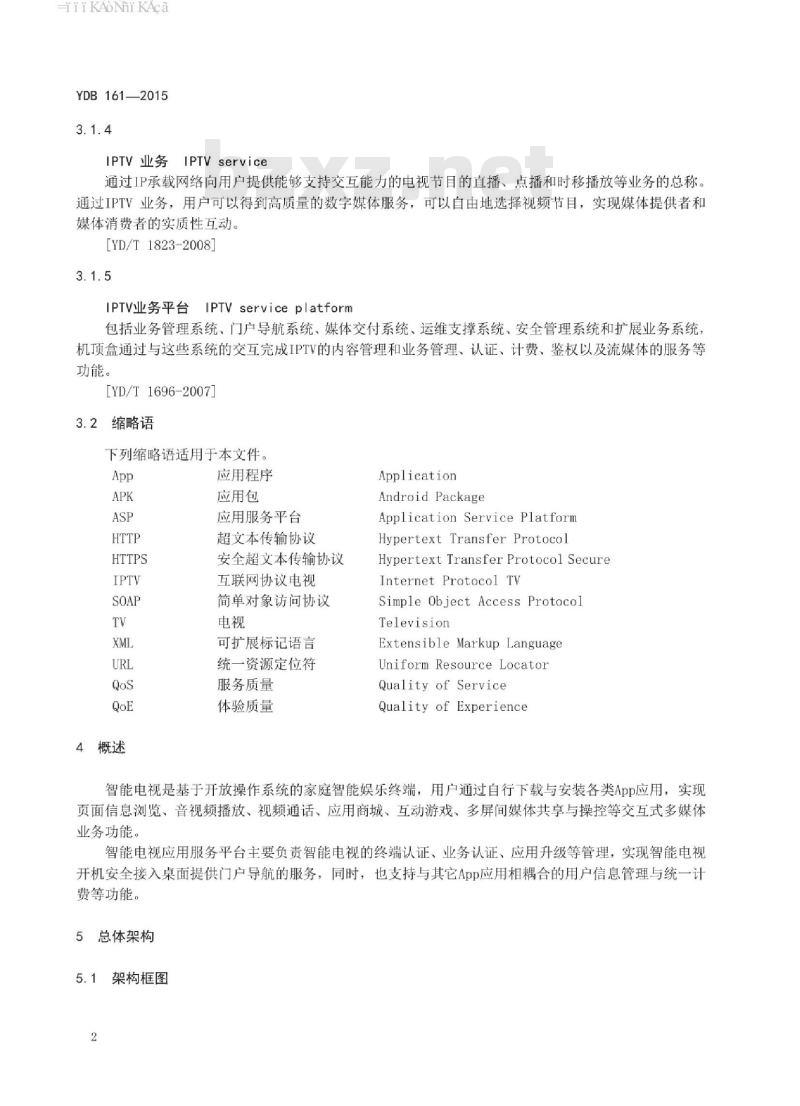

IPTV业务IPTV service
通过IP承载网络向用户提供能够支持交互能力的电视节目的直播，点播和时移播放等业务的总称通过IPTV业务，用户可以得到高质量的数字媒体服务，可以自由地选择视频节目，实现媒体提供者和媒体消费者的实质性互动。
［YD/T1823-2008]
IPTV业务平台IPTVsericeplatform包括业务管理系统、门户导航系统、媒体交付系统、运维支撑系统、安全管理系统和扩展业务系统机顶盒通过与这些系统的交互完成IPTV的内容管理和业务管理、认证、计费、鉴权以及流媒体的服务等功能。
［YD/T1696-2007]
3.2缩略语
下列缩略语适用于本文件。
4概述
应用程序
应用包
应用服务平台
超文本传输协议
安全超文本传输协议
互联网协议电视
简单对象访问协议
可扩展标记语言
统一资源定位符
服务质量
体验质量
Application
Android Package
ApplicationServicePlatform
HypertextTransferProtocol
HypertextTransferProtocol SecureInternet Protocol Ty
SimpleObjectAccessProtocol
Television
ExtensibleMarkupLanguage
Uniform Resource Locator
Quality of Service
Quality of Experience
智能电视是基于开放操作系统的家庭智能娱乐终端，用户通过自行下载与安装各类App应用，实现页面信息浏览、音视频播放、视频通话、应用商城、互动游戏、多屏间媒体共享与操控等交互式多媒体业务功能。
智能电视应用服务平台主要负责智能电视的终端认证、业务认证、应用升级等管理，实现智能电视开机安全接入桌面提供门户导航的服务，同时，也支持与其它App应用相耦合的用户信息管理与统一计费等功能。
5总体架构
5.1架构框图
iiikAoNikAca
YDB161—2015
图1为智能电视应用服务平台与智能电视终端、App应用业务平台间的架构关系。其中，实线部分表示必选的接口，虚线表示可选的接口。App应用业务平台
智能电视终端
智能电视
应用服务平台
终端管
理应用
图1智能电视应用服务平台系统架构系统架构包括智能电视应用服务平台、智能电视终端以及App应用业务平台三个部分。智能电视应用服务平台与终端及其它业务平台间的关系描述如下：与智能电视终端的关系：智能电视终端集成终端管理应用、桌面应用和各类App应用。其中终端管理应用为一个后台应用，负责与智能电视应用服务平台交互完成智能电视开机后的终端/业务认证和应用软件升级等。桌面应用为智能电视认证通过后由终端管理应用调起的首个应用，负责为终端用户提供桌面导航及接入其它App应用的功能。App应用为智能电视预置或者用户安装的应用程序，通过与各个App应用业务平台交互实现页面信息浏览、音视频播放、视频通话、应用商城、互动游戏、多屏互动等应用功能：与App应用业务平台的关系：智能电视应用服务平台可以与外部App应用业务平台交互，实现智能电视的用户信息同步、计费信息同步等功能。智能电视的IPTV应用与IPTV业务平台间的具体技术要求参见YD/T1696-2011系列规范。5.2功能模块
智能电视应用服务平台
认证管理
终端认证
用户管理
业务认证
应用升级
桌面管理
模板管理
用户信息同步
数据管理
信息同步管理
计费信息同步
系统管理
权限管理
统计分析
数据安全
操作日志
信息呈现
图2智能电视应用服务平台功能架构图2给出了智能电视应用服务平台的功能架构，主要包括认证管理、桌面管理、系统管理和信息同步管理等相关功能，简单描述如下：-认证管理：主要用于智能电视终端的合法性认证、操作系统/应用软件的升级管理、业务接入3
HiiKAoNiKAca
YDB161—2015
认证、用户管理等功能；
一一桌面管理：主要用于智能终端桌面服务所涉及的模板生成与发布、内容元数据或页面下发、门户服务、广告与消息等功能：
一一系统管理：主要用于应用服务平台自身的分权分域、统计、数据安全、日志等管理：信息同步管理：主要用于与外部业务平台同步用户身份鉴权所需的用户信息，或者计费结算所需的计费信息，提供相应的用户信息呈现等管理。6功能要求
6.1认证管理
智能电视集成终端管理应用，在终端开机时随操作系统一同启动，智能电视应用服务平台负责终端用户的安全接入认证管理。
6.1.1终端认证
智能电视终端管理应用获取终端的设备唯一标识序列号等信息，通过与平台之间约定的基于终端信息的加解密算法实现终端的合法性认证，智能电视应用服务平台对于认证成功的终端签发相应的授权凭证（可为令牌方式）。终端认证的信息至少包括：一设备唯一标识序列号（SN或MAC或ChipID等）；一一算法类型；
一一时间戳信息。
6.1.2升级管理
平台与终端管理应用交互实现智能电视终端的操作系统，终端管理应用，桌面应用及其它应用软件的升级管理，平台应支持升级管理范围内的一个或多个软件升级包在本平台上的发布、升级策略配置与升级管控等管理。
平台应支持具有权限的系统管理员在本平台上进行软件升级包的发布，并支持对以下版本详细信息的管理：
版本名称：
—一版本号；
一一版本下载地址；
一一版本针对的终端型号：
一一版本解决的问题
平台应支持软件升级策略的查询，创建、修改与删除等操作，支持针对以下一个或多个参数组合的升级策略的创建与管理，以实现特定应用软件升级到指定版本的过程，升级策略支持的参数至少包括：一设备唯一标识序列号：
一一设备型号：
一一操作系统版本；
一一应用软件版本。
平台对于智能电视操作系统、应用软件的升级管控支持终端主动升级与平台控制升级两种方式。其中，终端主动升级为平台通过与终端的周期性心跳连接下发升级指令，由用户触发完成升级，平台控制升级为根据配置的升级策略在终端开机时下发升级指令，控制终端完成升级再进入后续业务流程。平台支持软件升级的日志记录与数据统计。4
HiiKANiKAca
6.1.3业务认证
YDB161—2015
平台与智能电视终端管理应用交互实现用户的业务认证，根据智能电视用户的业务属性下发相关业务配置信息或签发相应的业务接入凭证（可为令牌方式）。智能电视开机时，平台默认为获取合法终端授权凭证的用户签发桌面应用的业务接入凭证；对于接入模式与桌面应用相同的其它App应用，平台也支持在用户启动其它App应用时，通过平台与App应用业务平台同步用户信息，完成用户接入App应用的业务认证（可选功能）。
6.1.4用户管理
平台负责新注册用户的信息入库及用户信息的维护管理，支持以下用户信息的管理：设备信息，如设备型号、唯一标识序列号等：一一用户基本信息，如注册用户名/密码、用户姓名、联系电话等：业务属性，如业务账号、业务分组标识、业务状态等：一用户行为相关统计：
一一计费信息（可选）。
6.2桌面管理
智能电视集成桌面应用模块，在终端开机认证通过后由终端管理应用调起，智能电视应用服务平台负责为终端用户提供桌面门户及接入其它App应用的服务，桌面应用无法被其它App应用所屏蔽。6.2.1模板管理
平台负责桌面应用所涉及的布局、风格、展现方式等相关的模版或主题管理，支持管理界面进行模版的生成、发布以及组件配置等功能。6.2.1.1模板生成
平台支持面向应用开发人员提供桌面模板或主题的开发环境，以完成智能终端的默认桌面所涉及的展现布局、风格、组件类型、位置等元素的设计与制作功能。6.2.1.2组件配置
平台支持针对模板中不同的推荐位组件的属性进行配置的相关管理，组件类型主要包括：一视频组件：可直接调用视频ApP应用的播放功能在指定位置进行视频流的播放；一普通组件：通过文字、图片的方式向用户推荐栏目、节目、应用、广告等内容：消息组件：以滚动文学方式向用户进行不定期的消息推荐：一一广告组件：在App应用启动时采用页面切换、弹出页面等方式向用户推送广告内容。6.2.1.3模板发布
平台支持为具有权限的系统管理员在本平台上进行桌面模板的上传、配置、审核、发布等管理功能，通过审核的桌面模板能够面向用户提供服务。模版上传与审核需要包括的信息主要有：模版编号与名称：
一一模板功能描述信息：
一—模板分组标识。
6.2.2数据管理
HiiKAoNiKAca
YDB161—2015
平台支持面向用户进行推荐的节目、栏目、应用、广告、用户分组等数据的管理。6.2.2.1内容管理
平台支持针对组件推荐内容的元数据录入与调试功能，并支持对于内容的查询、创建、修改、删除等操作，内容元数据主要包括：一内容ID标识；
内容简介与说明：
一一内容类型，如广告、应用、栏目、节目、视频；一一内容实体文件的URL。
6.2.2.2消息管理
平台支持系统推荐消息的内容元数据编辑、消息内容的查询、创建、修改、删除操作以及消息发布等管理，消息数据主要包括：
一消息ID标识：
一一消息有效时间；
一一消息类型：视频、图片、音频、文本；一一消息的实体文件URL；
一一消息推送方式。bzxZ.net
6.2.2.3广告管理
平台支持推荐广告信息的内容数据录入、广告内容的查询、创建、修改、删除操作以及针对组件的广告资源配置的功能，广告数据主要包括：广告ID标识：
广告类型：视频、图片、音频：一一广告的实体文件URL；
一广告推送位置。
6.2.2.4用户管理
平台支持针对用户的桌面模板及推荐节目信息的配置管理。6.3平台管理
6.3.1权限功能
平台应支持以下权限管理功能
一功能管理：平台需要授权的功能，如包括单个管理功能的增删查改：一一角色管理：平台支持将一组功能分配给一个角色或从角色中删除已有的功能：操作员权限分配：平台支持可将不同的角色分配给一个操作员组，操作员可属于多个操作员组，单个操作员只能对其创建的操作员具有管理权限一一操作员管理域分配：平台支持通过配置权限角色对平台账号可以执行的操作功能进行控制。6.3.2统计分析
平台应至少支持以下数据的统计功能：注册用户统计，如某时间段新注册用户数，注册终端的设备信息统计等：6
iiiKAoiKAca
活跃用户统计，如某时间段接入用户数，某用户开机历史/访问时长等；软件升级统计，如符合升级策略的升级情况等；一一用户计费信息统计，如某时段用户使用ApP应用产生的费用等（可选）：一系统推荐内容统计，如广告数量、推荐内容类型、用户访问记录等。YDB161—2015
平台支持根据时间（按月、日、小时等维度）、区域（如省、地市、行政区等维度）、业务类型（如视音频类、信息服务类、游戏类等）进行数据统计的功能，并支持以下报表维护的功能：自定义报表模板功能：用户可以自定义操作维护报表显示模板：例行报表功能：用户可以自定义例行操作维护任务执行周期（日/周/月/季度/年）、设定例行任务起始、结束时间等条件来建立例行操作维护报表任务，并能对这些任务进行维护；历史报表浏览功能：平台自动将各报表分类，并在历史报表列表中给出各报表简要描述，供用户选择进行浏览、维护等工作；—一支持报表手工调整功能；
平台提供的报表应支持HTML、文本、EXCEL、PDF、XML文件格式和打印机等形式的统计输出，报表统计输出能用图形化友好操作界面显示结果，生成柱状图、折线图、饼图、点状图、曲线图等：
一一支持异常统计实时通知管理员的功能。6.3.3数据安全
平台应支持以下数据安全功能：数据的保密性：平台对于数据的加密采用端到端方式加密敏感数据，以保证数据的保密性。平台与平台间、终端与平台间交互的数据是否需加密、采用何种加密算法，均需协商确定；数据的真实性、完整性：平台可以通过消息认证码MAC(MessageAuthenticationCode）来保证数据的真实性和完整性，且对于所有的加密传输数据和明文传输的数据都可以进行MAC校验，MAC值的计算及校验，采用3DES算法：一一数据备份及恢复：平台提供对数据的联机备份，保存到指定的介质上，并在需要时可以进行恢复，数据备份分为定时备份和立即备份两种工作方式。6.3.4操作日志
平台应支持以下操作日志功能：操作员日志：操作员进行管理时记录相应的操作记录，包括操作员ID、操作员名称、操作类型、操作时间、操作结果、操作描速等信息。平台提供WEB或GUI的方式查询相关操作员日志，支持按照操作员ID、操作员名称、操作间查询、操作类型等的查询方式。平台支持根据运营需求定期备份操作员日志及删除的功能：一运行日志记录：平台能够记录平台运行期间的相关信息，支持相关人员可查询平台运行日志了解平台的运行情况，可根据运营需求定期备份平台运行日志。6.4信息同步管理（可选）
基于平台厂商与App应用提供商紧密的合作关系，智能电视App应用的接入认证可以由智能电视应用服务平台统一管理，同时，App应用业务平台也可将用户的App应用订购与付费信息向智能电视应用服务平台汇总，为用户提供一致性的业务体验。平台支持与第三方App应用服务平台进行用户业务属性、计费等信息的数据同步功能，同时，支持将已安装App应用涉及的计费信息呈现给用户，供用户进行查询。7
YDB161—2015
用户信息同步
平台支持向App应用业务平台同步业务认证所需的用户信息，支持以下用户信息的同步：一设备信息，如设备型号、唯一标识序列号等；一业务属性，如业务账号、业务分组标识、业务状态等；一一位置信息，如IP地址、网络接入方式等。6.4.2计费信息同步
平台支持向App应用业务平台同步App应用的产品订购与计费信息，支持以下计费信息的同步：订购产品包，如产品名称、有效期等；付费信息，如支付方式、金额等。6.4.3用户信息呈现
平台支持用户在自服务界面进行基本信息及计费信息的查询功能，可查询的信息包括：用户基本信息，如注册名、密码等：已安装App应用的信息，如App应用名称、订购产品、付费信息等。7业务流程
在本章节中主要描述的是智能电视、智能电视应用服务平台与IPTV业务平台间涉及的智能电视终端开机认证、应用启动等相关流程。7.1智能电视开机流程
智能电视
1.智能电视开机
智能电视
应用服务平台
终端管理应用启动
2.获取终端设备信息上报平台
3.设备信息有效时签发挑战字
4.加密计算
5.请求终端认证
7.终端合法时返回授权凭证
8.携带授权凭证请求业务认证
10.返回业务认证结果，如业
务认证成功跳转至步骤15
11.若用户未注册，上报注册信息13.返回业务注册结果
14.用户注册完成后
跳转至业务认证步骤
15.业务认证成功
时，终端管理应用
通知桌面应用启动
16.桌面应用携带用户
属性请求桌面服务
17.根据用户属性下发桌面模
板、组件及推荐的内容数据
18.桌面门户呈现，
用户浏览栏目内容
19.用户启动App应用，
桌面应用启动App应用
6.解密校验
）9.业务属性判断
）12.用户信息创建
20.接入外部业务平台
21.应用认证成劫后，提供服务
图3智能电视开机流程
智能电视开机流程见图3所示，流程说明：1
智能电视开机，终端管理应用随操作系统启动：终端管理应用获取设备信息，连接应用服务平台：2）
平台下发挑战字：
App应用
业务平台
YDB161—2015
开机认证
及用户注册
桌面应用及
App应用启动
