【TB铁路运输标准】货车用空重车指示牌 IV型

本网站发布时间： 2024-09-05 17:51:15

TB/T1792.4-1999
现行

基本信息

标准号：
TB/T 1792.4-1999
标准名称：
货车用空重车指示牌 IV型
标准类别：
铁路运输行业标准(TB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
444.13 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
货车重车指示牌

标准简介/下载

点击下载

标准简介：

TB/T 1792.4-1999.
1范围
TB/T 1792.4规定了货车用空重车指示牌V型的型式与尺寸、技术要求及标记等。
TB/T 1792.4适用于空气制动装置装用103型货车空气分配阀的铁道货车。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1348-1988 球墨铸铁件
GB/T 6414-1986 铸件尺寸公差
TB/T 1465-1993 铁道机车车辆用球墨铸铁件通用技术条件
3型式与尺寸
货车用空重车指示牌IV型的型式与尺寸见图1。
4技求要求
4.1材料:QT450- -10,其技术要求应符合GB/T 1348 的规定,其质量要求应符合TIB/T1465的规定。
4.2未注明的铸造尺寸公差按GB/T 6414中的CT10级。
4.3未注明的圆角半径为 1~3 mm。
4.4重量:0.57 kgo
5标记
空重车指示牌IV TB/T 1792.4- -1999

标准内容

部分标准内容：

TB/T1792.4—1999

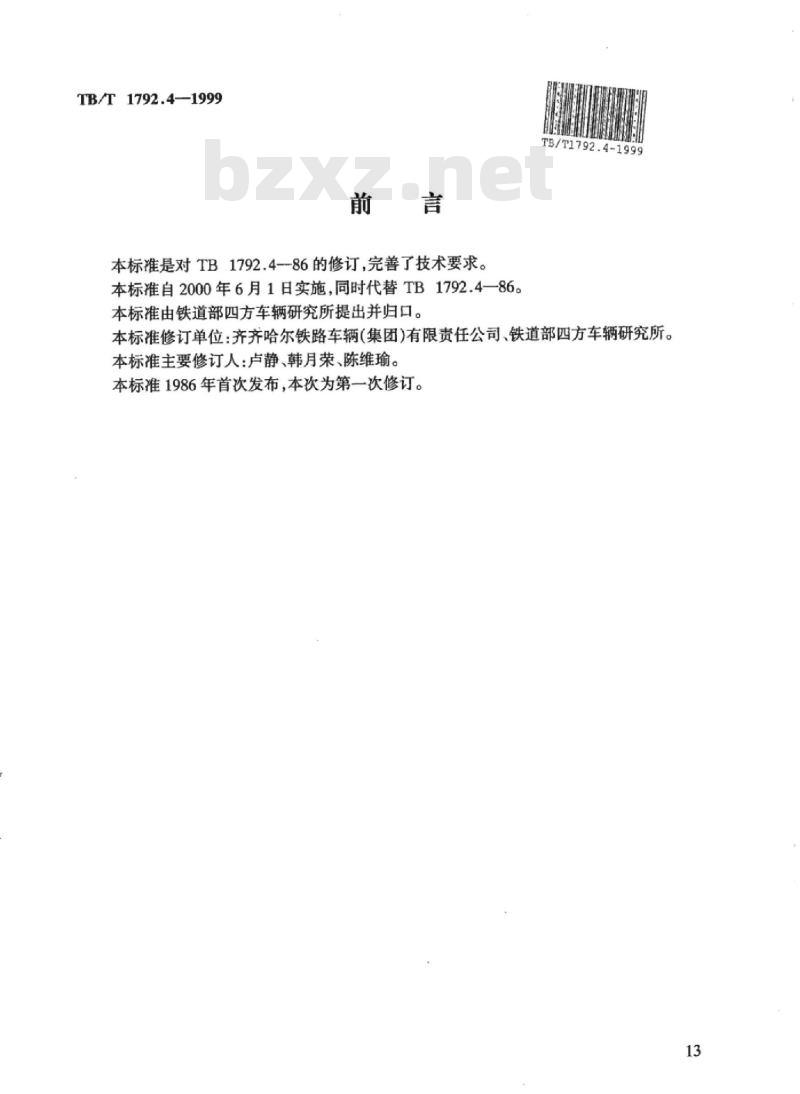

本标准是对TB1792.4—-86的修订，完善了技术要求。本标准自2000年6月1日实施，同时代替TB1792.4一86。本标准由铁道部四方车辆研究所提出并归口。TB/T1792.4-1999
本标准修订单位：齐齐哈尔铁路车辆（集团)有限责任公司、铁道部四方车辆研究所。本标准主要修订人：卢静、韩月荣、陈维瑜。本标准1986年首次发布，本次为第一次修订。13

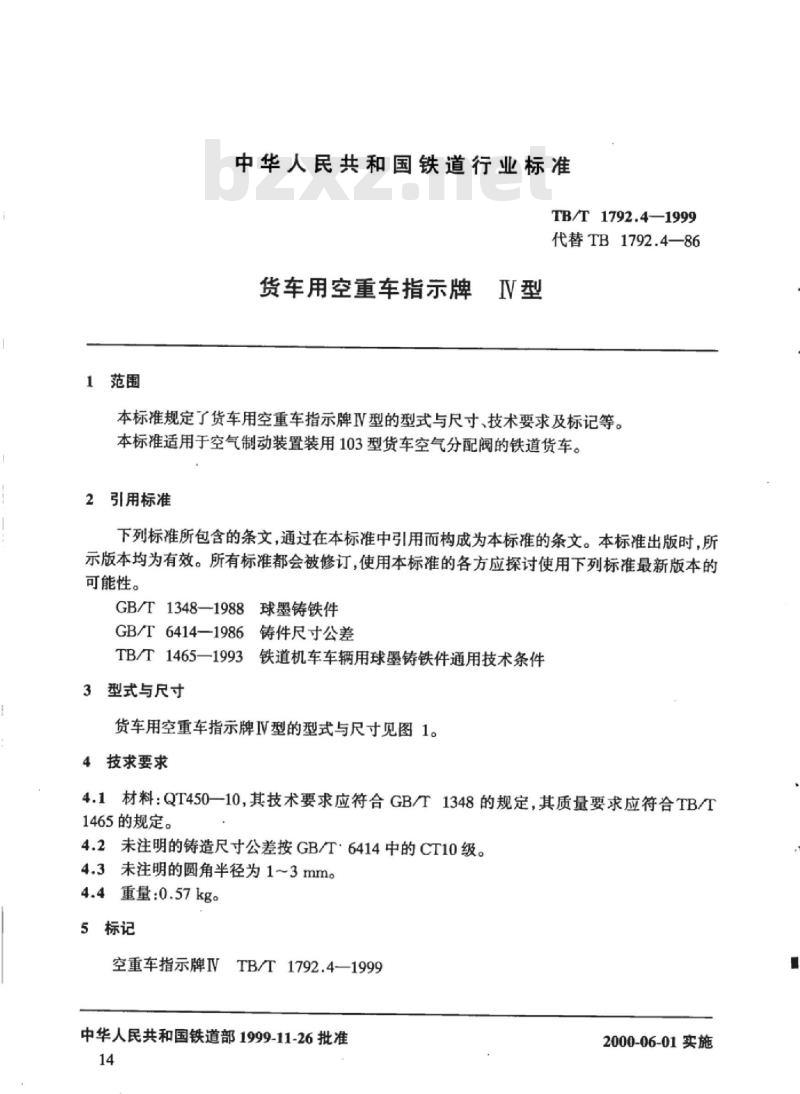

1范围
中华人民共和国铁道行业标准
TB/T1792.4—1999
代替TB1792.4—86
货车用空重车指示牌
本标准规定了货车用空重车指示牌IV型的型式与尺寸、技术要求及标记等。本标推适用于空气制动装置装用103型货车空气分配阀的铁道货车。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T1348—1988球墨铸铁件
GB/T6414—1986铸件尺寸公差免费标准bzxz.net
TB/T14651993铁道机车车辆用球墨铸铁件通用技术条件3型式与尺寸
货车用空重车指示牌IV型的型式与尺寸见图1。4技求要求
4.1材料：QT450—10，其技术要求应符合GB/T1348的规定，其质量要求应符合TB/T1465的规定。
4.2未注明的铸造尺寸公差按GB/T6414中的CT10级。4.3未注明的圆角半径为1~3mm。4.4重量：0.57kga
5标记
空重车指示牌IVTB/T1792.4—1999中华人民共和国铁道部1999-11-26批准14
2000-06-01实施
TB/T1792.4—1999
100±1

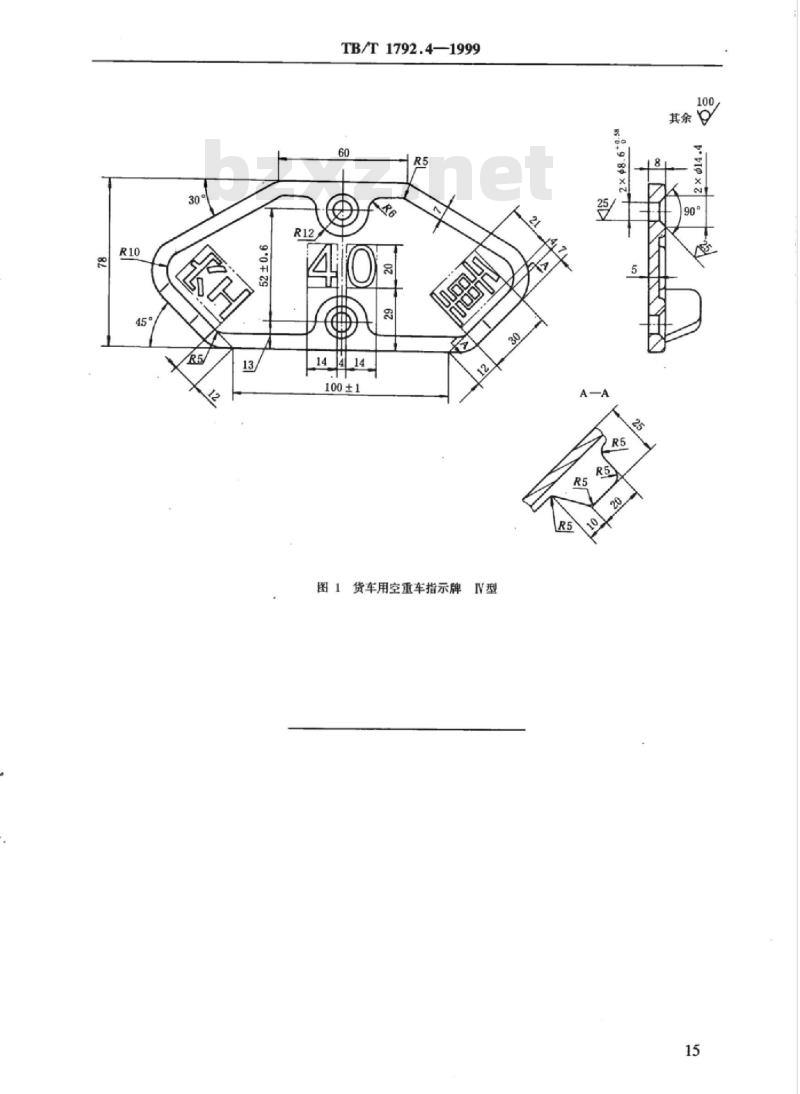

图1货车用空重车指示牌IV型
8g-8+9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
