【YD通讯标准】 分发合成 第2部分:体系架构和总体技术要求

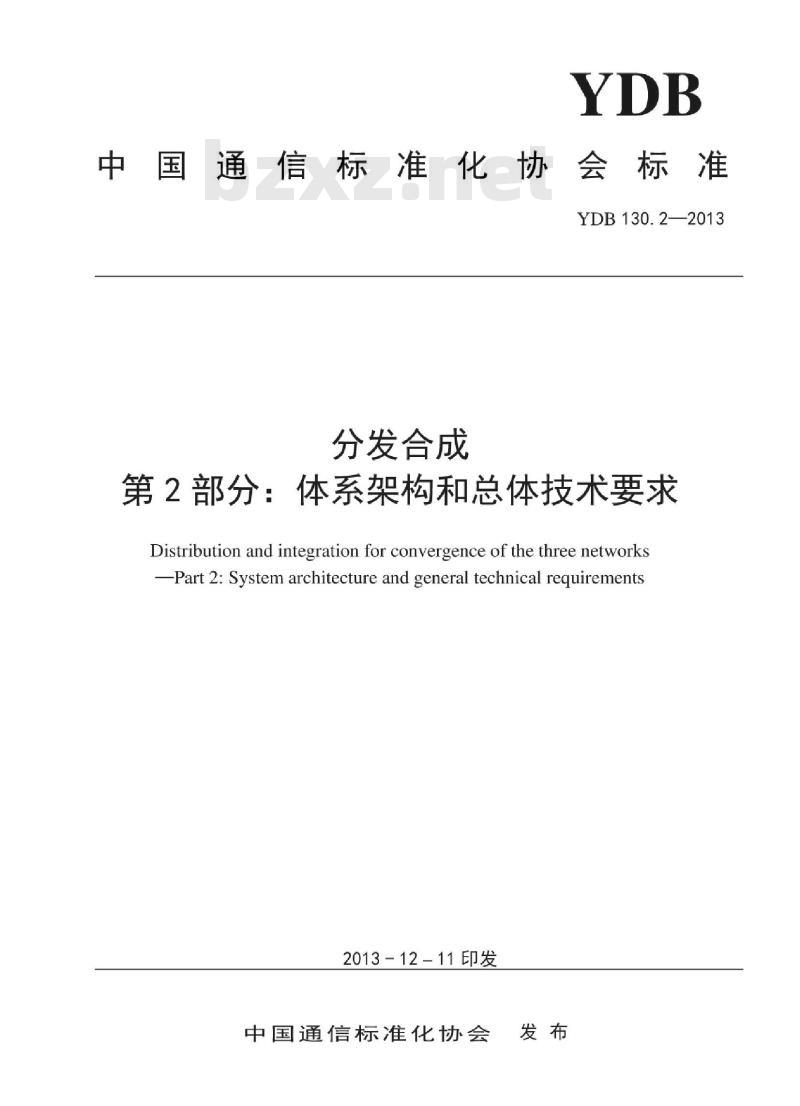

中国通信标准化协会标准
YDB130.2—2013
分发合成
第2部分：体系架构和总体技术要求Distribution and integration for convergence of the three networks-Part 2: System architecture and general technical requirements2013-12-11印发
中国通信标准化协会发布

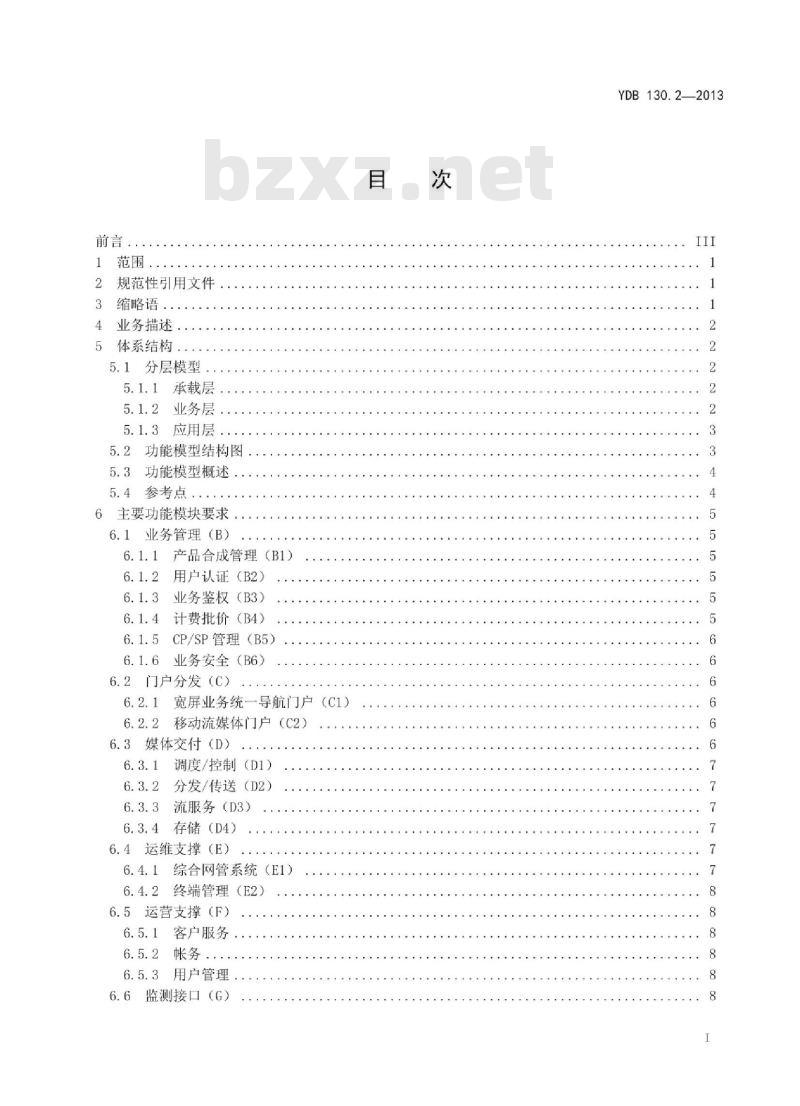

1范围
规范性引用文件
缩略语..
业务描述
体系结构．.
5.1分层模型。
5.1.1承载层
5.1.2业务层.
5.1.3应用层
5.2功能模型结构图
5.3功能模型概述
5.4参考点．..
6主要功能模块要求
6.1业务管理（B）
6.1.1产品合成管理（B1)
6.1.2用户认证（B2）
6.1.3业务鉴权（B3）
6.1.4计费批价（B4）
6.1.5CP/SP管理（B5）
6.1.6业务安全（B6）
6.2门户分发（C)
宽屏业务统一导航门户（C1）
6.2.2移动流媒体门户（C2）
6.3媒体交付（D）
调度/控制（D1）
分发/传送（D2）
流服务（D3）
6.3.4存储（D4）
6.4运维支撑（E）
综合网管系统（E1）
6.4.2终端管理（E2）
6.5运营支撑（F）
6.5.1客户服务
6.5.2帐务．
6.5.3用户管理，
6.6监测接口（G）
YDB130.2—2013
YDB130.2—2013

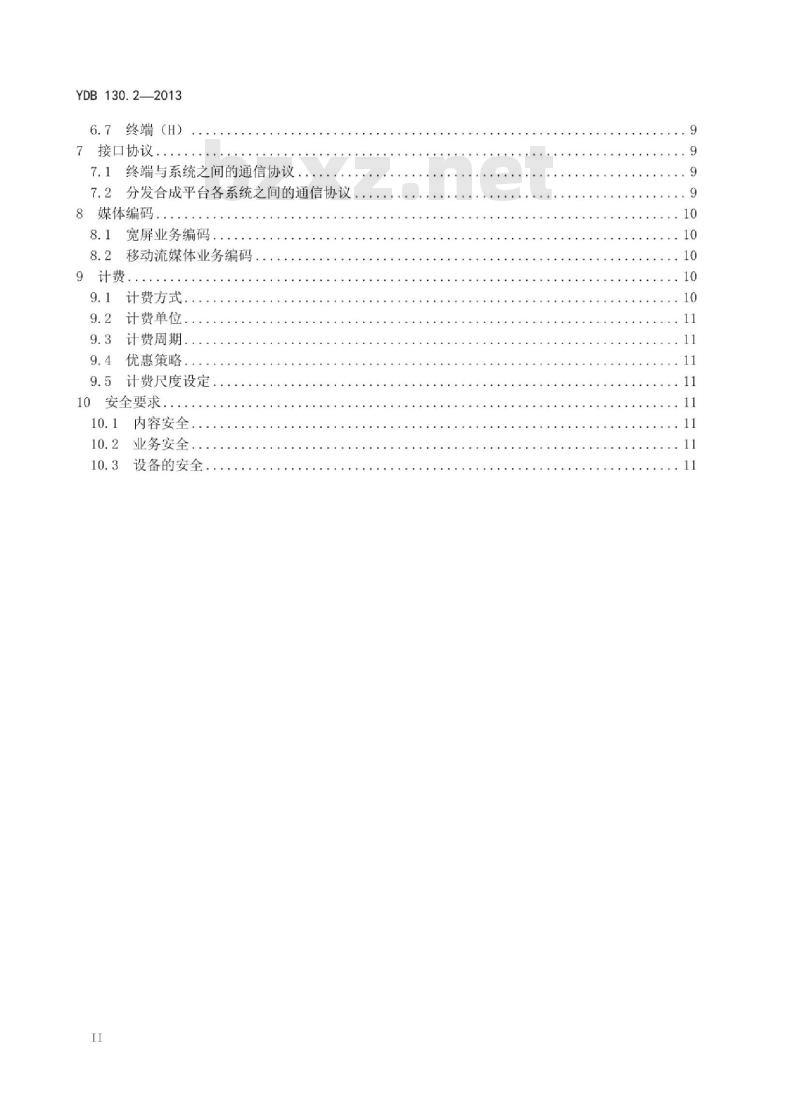

6.7终端（H）
7接口协议，
7.1终端与系统之间的通信协议
7.2分发合成平台各系统之间的通信协议8媒体编码.·.
8.1宽屏业务编码。
8.2移动流媒体业务编码
9计费
9.1计费方式
计费单位.
计费周期.
优惠策略.bzxZ.net
计费尺度设定
10安全要求。
10.1内容安全，
业务安全..
设备的安全，
TiiKAoNiKAca

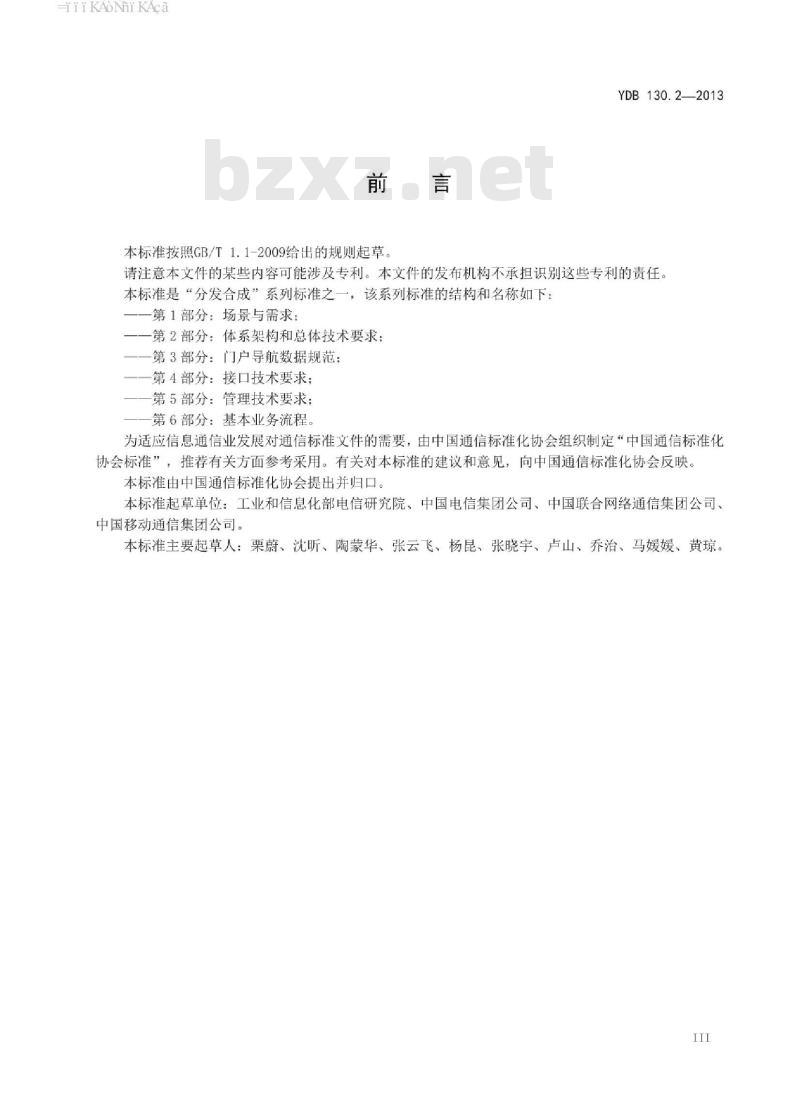

本标准按照GB/T1.1-2009给出的规则起草。YDB130.2—2013
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准是“分发合成”系列标准之一，该系列标准的结构和名称如下：一第1部分：场景与需求：
一第2部分：体系架构和总体技术要求：一一第3部分：门户导航数据规范：一一第4部分：接口技术要求：
第5部分：管理技术要求：
第6部分：基本业务流程。
为适应信息通信业发展对通信标准文件的需要，由中国通信标准化协会组织制定“中国通信标准化协会标准”，推荐有关方面参考采用。有关对本标准的建议和意见，向中国通信标准化协会反映，本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国电信集团公司、中国联合网络通信集团公司、中国移动通信集团公司。
本标准主要起草人：栗蔚、沈昕、陶蒙华、张云飞、杨昆、张晓宇、卢山、乔治、马媛媛、黄琼。II
HiiKANiKAca

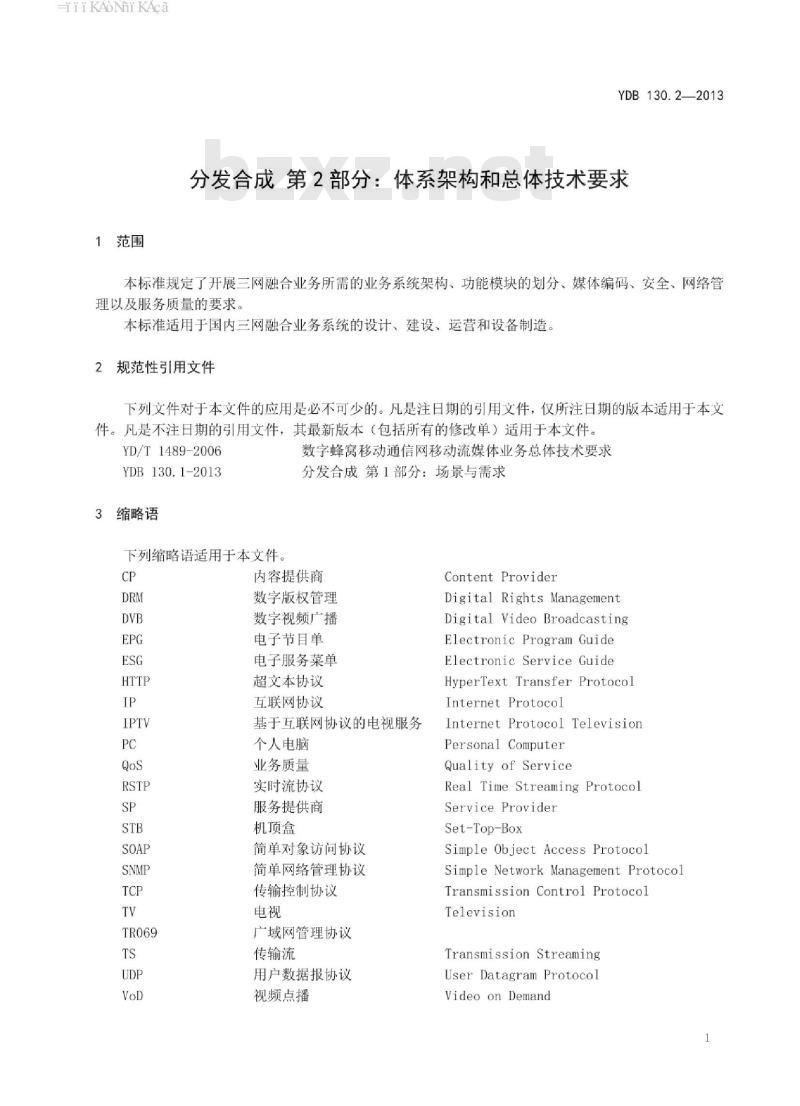

1范围
YDB130.2—2013
分发合成第2部分：体系架构和总体技术要求本标准规定了开展三网融合业务所需的业务系统架构、功能模块的划分、媒体编码、安全、网络管理以及服务质量的要求。
本标准适用于国内三网融合业务系统的设计、建设、运营和设备制造。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1489-2006
YDB130.1-2013
3缩略语
下列缩略语适用于本文件。
数字蜂窝移动通信网移动流媒体业务总体技术要求分发合成第1部分：场景与需求
内容提供商
数字版权管理
数字视频广播
电子节目单
电子服务菜单
超文本协议
互联网协议
基于互联网协议的电视服务
个人电脑
业务质量
实时流协议
服务提供商
机顶盒
简单对象访问协议
简单网络管理协议
传输控制协议
广域网管理协议
传输流
用户数据报协议
视频点播
Content Provider
Digital Rights Management
Digital Video Broadcasting
Electronic Program Guide
Electronic Service Guide
HyperText Transfer Protocol
Internet Protocol
Internet Protocol TelevisionPersonal Computer
Quality of Service
Real Time Streaming ProtocolService Provider
Set-Top-Box
Simple Object Access ProtocolSimpleNetworkManagementProtocolTransmission Control ProtocolTelevision
Transmission Streaming
User Datagram Protocol
Video on Demand
TiiKAoNiKAca
YDB130.2—2013
4业务描述
见YDB130.1-2013。
5体系结构
5.1分层模型
无线应用协议
可扩展标记语言
分发合成平台的分层模型如图1所示。5.1.1承载层
WirelessApplicationProtocol
eXtensible Markup Language
应用层
业务层
承载层
图1分层模型
分发合成平台的承载层以IP作为基础的协议，针对宽屏业务、IPTV业务和移动流媒体业务，分别由不同的承载网络实现，
承载层包括接入网、城域网和骨干网以及相关的控制管理功能。为保证宽屏业务、IPTV业务和移动流媒体业务良好的服务质量，承载层应能保证足够的带宽和一定传送质量，并具备以下能力：一负责终端用户的接入和网络层认证；一按照上层（业务层）的要求将每个业务信息流从源端传送到目的端：一按照每种业务的具体属性要求调度网络资源，确保业务的功能和性能；一一实现流媒体业务对承载层的特殊要求（比如组播的支持）。5.1.2业务层
业务层由一系列业务执行能力和业务控制能力组成。业务层向应用层提供服务能力，为应用层的扩展提供基础。
业务层主要完成以下业务功能：媒体内容数据的分发和存储管理：-业务统计数据收集：
一实现流服务器的分级层次组网和内部负载均衡机制：一一为终端用户提供流服务能力；-门户导航；
包装基础层服务能力，向应用层提供接口；封装实现基础的业务处理逻辑：提供与计费系统、用户管理系统、网络管理系统等外部系统的对接接口。2
iiikAoNiKAca
应用层
YDB130.2—2013
应用层调用业务层的各种能力，为最终用户和内容提供商提供服务。比如视频点播应用和基于视频的广播型远程教育应用都需要使用基础的流服务能力，但是这两种应用的业务包装形式和业务处理逻辑表现方式是不同的。应用层需要利用业务层提供的能力，根据运营商的运营要求定制应用和部署业务。5.2功能模型结构图
分发合成平台涉及7个系统，由业务管理、门户分发、媒体交付、运维支撑、监测接口、运营支撑和终端组成端到端业务系统（如图2所示）。分发合成平台的注入为电信业务，CP/SP和广电集成播控平台内容。
电信业务
接口模头
学發拿
关键系统
功能模肤
业务鉴权
移动流媒体
盘靓酸
外部系统
业务管理
产品合成管理
CP/SP管理
用户认证B2
宽屏业务
统一导航门户
门户分发
模块间接口
外部接口
业务安全
计费批价
IPTVC4
电信系统与外部系统连线
系统间接口
集成播控平台
调度D1
分发D2
/传送
媒体交付
分发合成平台功能模型结构
注：图2中用一个大写字母对功能集的编号，功能集中的功能模块用所属功能集的编号加一个数字表示。本文档中3
HiiKAoiKAca
YDB130.2—2013
对参考点的命名采用两个实体的编号加一”的形式，如A-C3”。5.3功能模型概述
业务管理系统（B）负责分发合成平台中与业务密切相关的管理工作的系统，包括产品合成管理、业务鉴权、cp/sp管理、用户认证、计费批价和业务安全等功能模块。门户分发系统（C）为用户提供统一的导航门户，包括移动流媒体门户和宽屏统一导航门户。宽屏统一导航门户包括ESG和IPTVEPG，移动流媒体门户为用户提供统一访问业务的PORTAL媒体交付系统（D）负责内容从节目源到客户端的传送，包括分发/传送、存储、调度控制和流服务等功能模块。
运维支撑系统（E）负责对业务系统的各个组成部分进行监测和管理，提供有效的业务质量监测手段和故障检测、定位手段，保障业务的顺利运行。包括网络管理功能、系统中设备的监控、管理和配置功能，及终端的管理功能。
运营支撑系统（F）负责用户信息管理、SP管理、结算以及客户服务等功能。监测接口系统（G）负责为公安、国防等国家安全保障部门提供相关信息的接口。终端（H）接入和使用分发合成平台业务的终端设备。各功能集的详细定义见第6章。
5.4参考点
图2中各参考点定义如下：
A1一B1（a）：广电集成播控平台与业务管理平台之间的接口，广电集成播控平台将其负责的直播和点播类视听节目元信息，媒体流参数等同步给业务管理平台，业务管理平台完成广电集成播控平台提供的业务及电信业务的产品合成；一A1-C4（b)：广电集成播控平台与门户分发系统之间的接口，广电集成播控平台将IPTVEPG节目元信息，同步给门户分发系统：一一A1-D（c)：广电集成播控平台与媒体交付之间的接口，广电集成播控平台将其负责的直播和点播类视听节目源文件同步给媒体交付系统；一A2-B：业务管理与电信业务之间的接口，主要的子接口是：·A2一B1：产品合成管理与电信业务之间的接口，实现分发合成平台对接入平台的电信业务的管理，完成电信业务与广电集成播控平台提供的业务的合成和捆绑。一一B-C：业务管理与门户分发之间的接口，包括如下子接口：B1一C1：产品合成管理与宽屏统一导航门户之间的接口，实现产品在导航门户的展示和管理：
B1一C2：产品合成管理与移动流媒体导航门户之间的接口，实现产品在导航门户的展示和管理：
B2一C2：用户认证与移动流媒体导航门户之间的接口，实现用户在门户使用业务过程中的用户认证功能：
·B2一C1：用户认证与宽屏统一导航门户之间的接口，实现用户在门户使用业务过程中的用户认证功能：
·B3一C2：业务鉴权与移动流媒体导航门户之间的接口，实现用户在门户使用业务过程中的业务鉴权功能：
B3一C1：业务鉴权与宽屏统一导航门户之间的接口，实现用户在门户使用业务过程中的业务鉴权功能。
一一B-D：业务管理与媒体交付之间的接口，包括如下子接口：4
HiiKAoiKAca
YDB130.2—2013
·B1一D1：产品合成管理与调度控制之间的接口，实现流分发控制策略管理：·B4一D3：计费批价和流服务之间的接口，实现流播放计费信息采集传送一B-E：业务管理与运维支撑之间的接口，实现平台的运维相关的支撑管理功能以及综合网管功能；
一一B-F：业务管理系统与运营支撑系统之间的接口，实现电信级产品、用户和业务的统一管理：一C-E：门户分发与运维支撑之间的接口，实现平台的运维相关的支撑管理功能以及综合网管功能：
一C-H：门户分发与终端之间的接口，终端通过此接口与门户导航交互；一D-E：媒体交付与运维支撑之间的接口，实现平台的运维相关的支撑管理功能以及综合网管功能；
-D-H：媒体交付与终端之间的接口，媒体交付通过此接口向终端传送媒体内容，同时终端也通过此接口将播放控制命令传送到媒体交付系统：一一E-H：运维支撑与终端之间的接口，实现平台对终端的管理功能6主要功能模块要求
6.1业务管理（B)
业务管理系统（B）负责分发合成平台中与业务密切相关的管理工作，实现对业务、用户、SP/CF的有效管理，提高业务开展的灵活性，增强业务的运营和管理能力。6.1.1产品合成管理（B1）
产品合成管理要求如下：
综合广电集成播控平台提供的直播和点播类视听节目内容和电信业务，对内容元数据和产品进行合成和管理：
实现产品信息管理、产品状态管理、产品分级管理、产品生命周期管理、产品资费策略管理、产品包和套餐管理等以及与电信增值业务的捆绑打包管理等：各类产品的信息维护，其中产品是指一个或多个内容的组合，包含面向用户的计费策略；一一各类业务的信息维护，其中业务是指一个或多个产品的组合：一各类产品在同一业务或不同业务间的关联性管理：一各类内容元数据在同一业务或不同业务间的关联性管理：一对于移动流媒体业务，根据终端分类、新合成业务产品的属性制作多个不同类型的导航门户模板，并向移动流媒体导航门户进行下发。6.1.2用户认证（B2）
用户开机登录时的认证鉴权，为用户配置初始信息。业务使用时的鉴权认证，用于判断用户身份，确认用户身份的合法性。6.1.3业务鉴权（B3）
业务使用时的鉴权认证，用于判断此业务是否能够被使用。6.1.4计费批价（B4)
HiiKAoNiKAca
YDB130.2—2013
根据用户使用业务时产生的话单数据及业务定购关系，产生计费话单，该计费话单将作为外部营帐系统与用户进行结算的依据。
6.1.5CP/SP管理（B5)
CP/SP管理要求如下：
CP/SP基本信息的管理；
CP/SP生命周期的管理：
一—CP/SP分类管理；
一CP/SP信用控制管理；
一一CP/SP服务区域管理；
一一CP/SP合同期管理；
一—CP/SP管理员管理；
一CP/SP资源限制。
6.1.6业务安全（B6）
业务安全要求如下：
一一平台提供传输安全、访问控制、权限管理、内容安全等多种安全措施，保障业务及信息的安全性：
提供有效的传输加密通道及数据加密机制，保证终端与平台间、平台与外围系统间的数据交互在网络上传输的安全性和完整性；提供多种身份校验机制及访问控制策略：采取有效防盗链及页面防篡改机制，保证媒体信息及数据的安全性：实现对用户进行分权分域的权限验证。不同级别用户有不同的操作权限，实现对平台操作安全的管理。
6.2门户分发（C)
6.2.1宽屏业务统一导航门户（C1）宽屏业务系统与用户之间的统一人机接口。多个业务形式、多种呈现方式（图像，语音，文字等）协调一致的机制。
宽屏业务统一导航门户包括ESG（电子服务向导）、IPTVEPG（IPTV电子节目向导），ESG主要用于展示电信业务，IPTVEPG用于展示广电业务，ESG和IPTVEPG一同在宽屏业务统一导航门户上展示，由用户选择。
-ESG（C3）：为用户提供多个电信业务的入口界面。ESG是电信业务的电子服务导航页面，由电信运营商完成编辑制作：
IPTVEPG（C4）：IPTVEPG由广电集成播控平台下发给分发合成平台的门户分发模块，门户分发模块要完成：获取内容元数据和EPG元数据：针对用户请求下发EPG数据：业务数据（收视率，点播次数等）的采集和上报。6.2.2移动流媒体门户（C2）
移动流媒体业务门户通过客户端或WAP页面方式展示移动多媒体业务6.3媒体交付（D）
YDB130.2—2013
媒体内容通过媒体交付系统传送过程，应不改变媒体内容的编解码格式，保证内容的透明传送6.3.1调度/控制（D1）
调度/控制要求如下：
服务均衡调度：负载均衡；
内容分发策略管理：如按地理分布、按时间分布、用户行为等；负责业务的统计信息收集上报；一提供分发带宽的管理能力；
向上层汇报节目内容数据在各流服务节点的分布状况：-根据内容ID，定位到内容的存储位置：流服务节点的切换（指直播、点播）；一实时节目的录制控制。
6.3.2分发/传送（D2）
按照一定的策略（如：按地点区域分发，按节目的等级，按业务统计信息的自动分发，指定分布比例的分发等）将媒体内容分发到流服务节点上。分发的信息来源和目的由调度/控制模块指定。包括基于文件的和基于流的两种分发方式。6.3.3流服务（D3)
流服务要求如下：
向业务终端传送内容数据：
响应终端发出的播放控制命令；流封装格式的转换（若需要，如TS到ISMA格式的转换、单播转组播等）；采集计费信息（如业务起止时间等）并向运营支撑系统传递：一流（包括速率等）的自适应控制。6.3.4存储（D4）
存储要求：
内容存储和删除，包括基于文件的存储和基于流化处理以后文件的存储两种：穴余备份和恢复；
存储资源优化、配置和管理：
一一内容定位：
内容的生命周期管理。
6.4运维支撑（E）
运维支撑（E）负责对业务系统的各个组成部分进行监测和管理，提供有效的业务质量监测手段和故障检测和定位手段，保障业务的顺利运行6.4.1综合网管系统（E1）
综合网管系统要求：
-业务系统的网络管理：
-业务系统的监控；
一业务系统的故障定位。
YDB130.2—2013
6.4.2终端管理（E2）
终端管理系统应提供以下功能：系统管理，告警管理，故障管理，统计管理，版本管理，网管上行接口等。
一一终端状态监控，包括实时和非实时两种方式：一终端软件更新；
一一终端版本信息管理：
终端的生命周期管理；
一系统管理：负责终端管理系统本身的信息查询和参数设置，系统数据备份、恢复和归档及系统的安全性管理：
故障管理：当终端产生故障时，终端管理系统可以指定该终端进行自检，并返回自检结果，以定位故障原因。对由终端和系统引发的时间产生不同级别的告警，并对告警进行处理；统计管理：终端管理系统可以定期的采集终端的状态信息和性能信息，并进行汇总和统计：版本管理：终端管理系统的数据库中保存了终端的软，硬件版本信息与业务支持能力信息。当终端启动时，终端管理系统可以根据升级策略决定是否需要给终端进行版本升级。当发布新的终端版本时，终端管理系统也可以根据升级策略对终端进行分区分时段的批量升级。6.5运营支撑（F）
主要完成用户的开户、用户业务资源分配、客户服务和帐务结算等功能。6.5.1客户服务
客户服务要求：
为客户提供多种沟通渠道（Web/电话/其它）；一为客户提供各种业务及资费介绍：接收客户的各类问题，对问题进行归类，及时解决问题，将结果及时回馈给客户（自动或人工完成）。
6.5.2帐务
为用户提供支付途径（预付款/后付款）。6.5.3用户管理
用户管理要求：
为用户提供多种沟通途径（在线/离线），能及时、准确地收集用户提交的各种信息，并且及时、准确地向用户回馈信息；
一一用户个人资料（身份资料、联系方式、兴趣爱好等）的管理：一用户活动的志管理；
一为用户提供业务数据（各类业务的定价、规则等），供用户浏览查询；存储用户订购的各种业务及其详细信息：一提供一系列供其他功能模块调用的接口，以获取用户资料信息、日志信息、用户订购的业务信息。
6.6监测接口（G）
负责为公安、国防等国家安全保障部门提供相关信息的接口。8
