【YD通讯标准】 分发合成 第4部分:接口技术要求

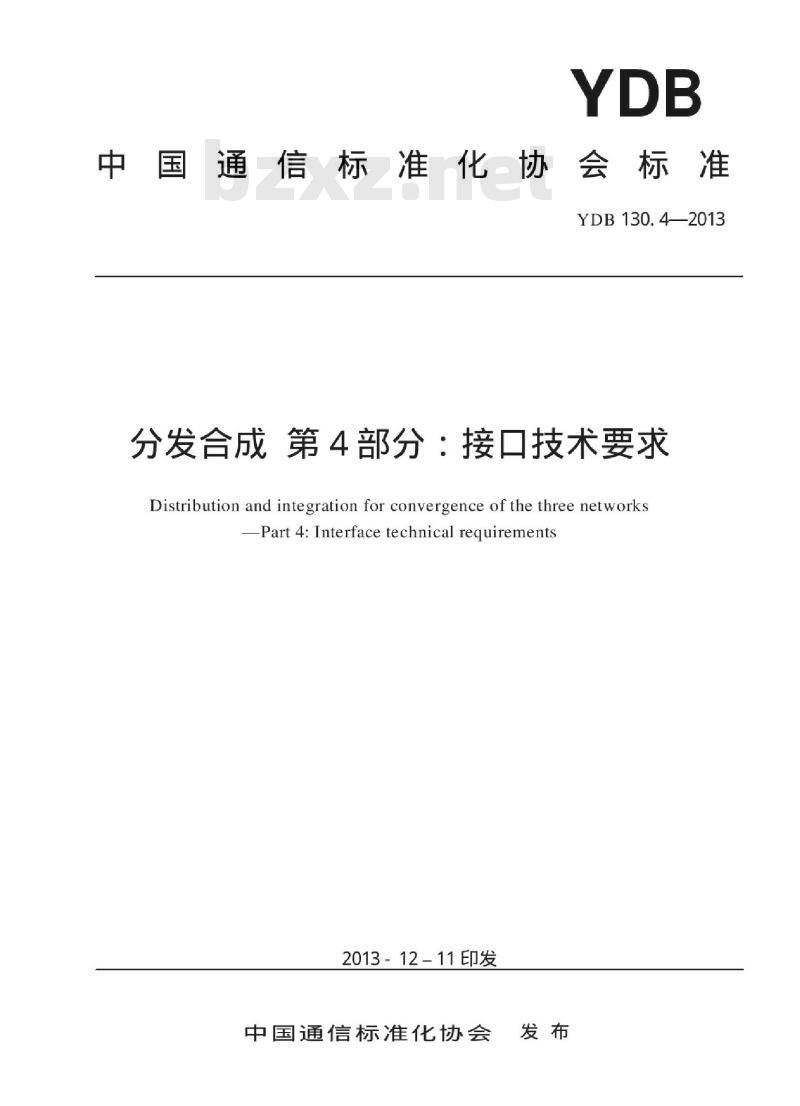

中国通信标准化协会标准
YDB130.4—2013
分发合成第4部分：接口技术要求Distribution and integration for convergence of the three networksPart4:Interfacetechnicalrequirements2013-12-11印发
中国通信标准化协会

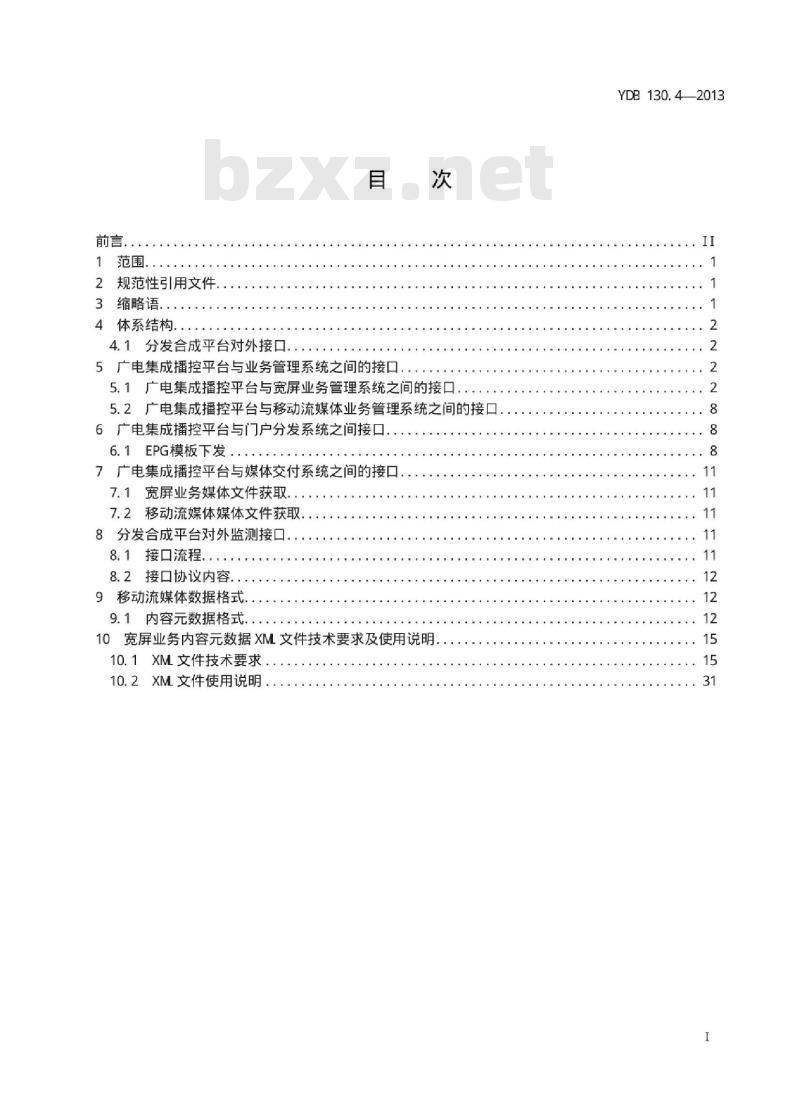

前言.．
范围。
规范性引用文件.
缩略语...
体系结构.
4.1分发合成平台对外接口。：：目
5广电集成播控平台与业务管理系统之间的接口次
5.1广电集成播控平台与宽屏业务管理系统之间的接口，5.2广电集成播控平台与移动流媒体业务管理系统之间的接口...6广电集成播控平台与门户分发系统之间接口，6.1EPG模板下发
7广电集成播控平台与媒体交付系统之间的接口，7.1宽屏业务媒体文件获取。
7.2移动流媒体媒体文件获取
8分发合成平台对外监测接口。
8.1接口流程。
8.2接口协议内容..
9移动流媒体数据格式.：
9.1内容元数据格式.
10宽屏业务内容元数据XM文件技术要求及使用说明10.1XM文件技术要求
10.2XM文件使用说明。
YDB130.42013
YDB130.42013

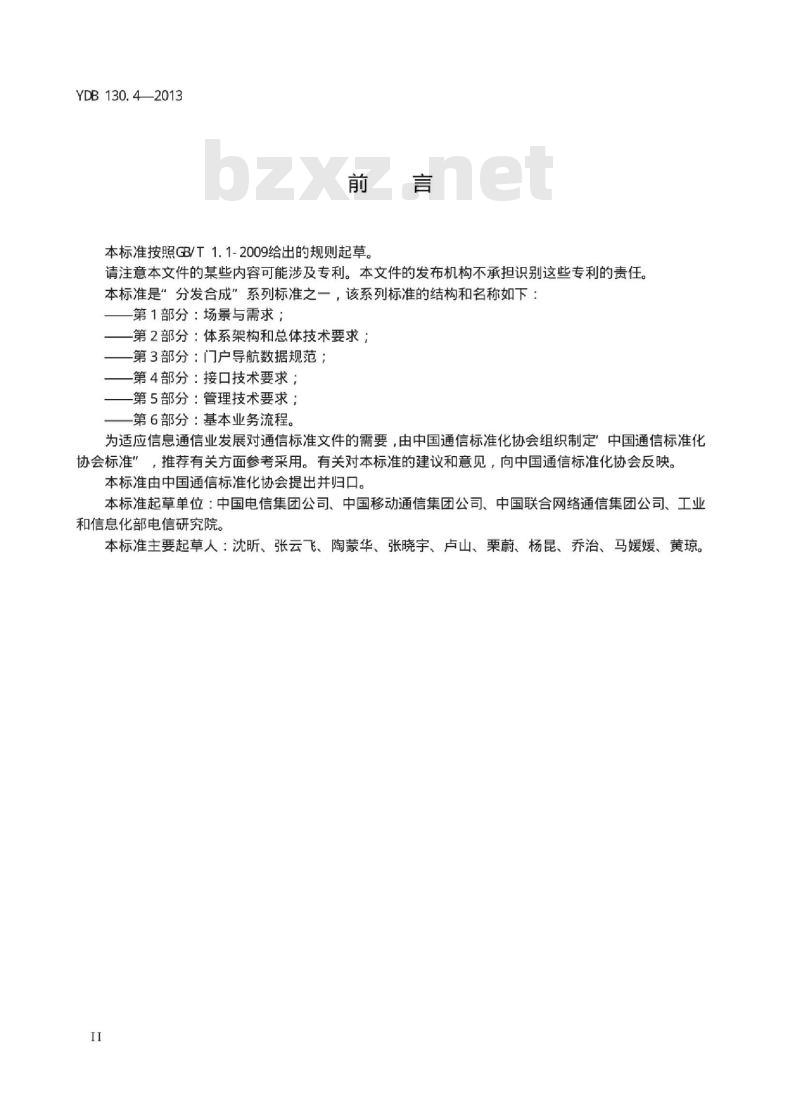

本标准按照GB/T1.1-2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准是”分发合成”系列标准之一，该系列标准的结构和名称如下：第1部分：场景与需求；
第2部分：体系架构和总体技术要求；第3部分：门户导航数据规范；
第4部分：接口技术要求；
-第5部分：管理技术要求；
第6部分：基本业务流程。
为适应信息通信业发展对通信标准文件的需要，由中国通信标准化协会组织制定中国通信标准化协会标准”，推荐有关方面参考采用。有关对本标准的建议和意见，向中国通信标准化协会反映。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团公司、工业和信息化部电信研究院。
本标淮主要起草人：沈昕、张云飞、陶蒙华、张晓宇、卢山、栗蔚、杨昆、乔治、马媛媛、黄琼。I
TiiKAoNiKAca

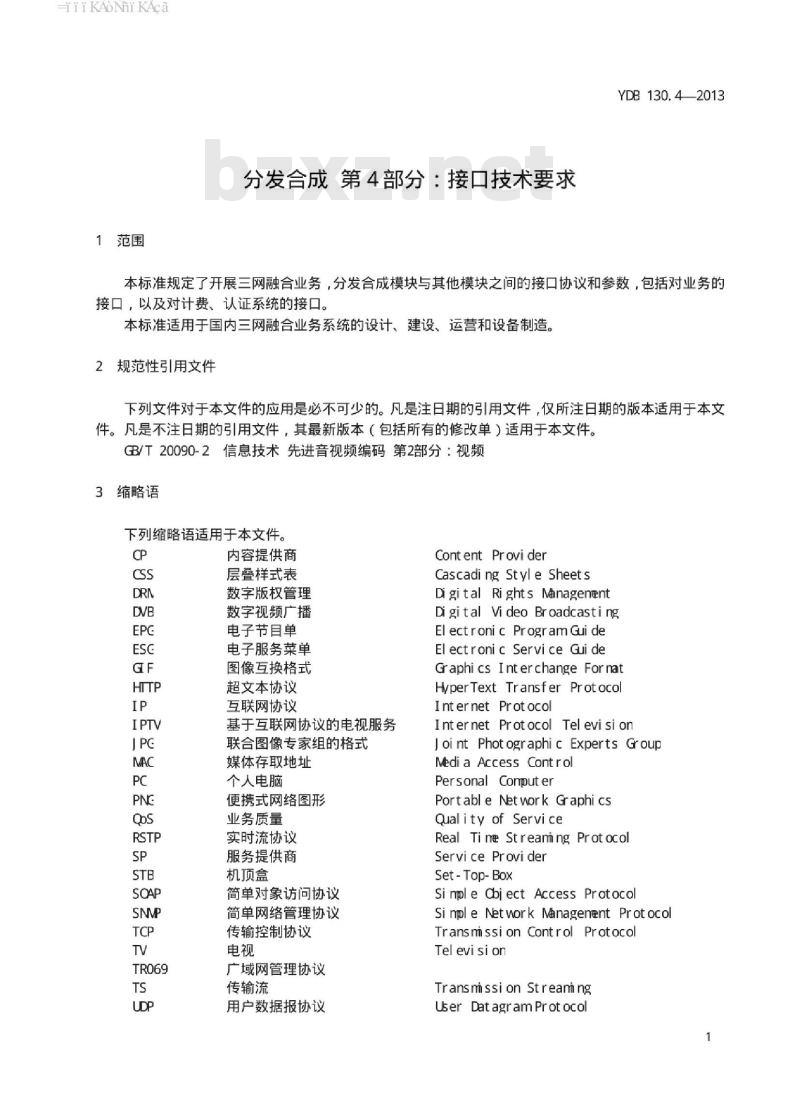

1范围
分发合成第4部分：接口技术要求YDB130.42013
本标准规定了开展三网融合业务，分发合成模块与其他模块之间的接口协议和参数，包括对业务的接口，以及对计费、认证系统的接口。本标准适用于国内三网融合业务系统的设计、建设、运营和设备制造。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20090-2信息技术先进音视频编码第2部分：视频3缩略语
下列缩略语适用于本文件。
内容提供商
层叠样式表
数字版权管理
数字视频广播
电子节目单
电子服务菜单
图像互换格式
超文本协议
互联网协议
基于互联网协议的电视服务
联合图像专家组的格式
媒体存取地址
个人电脑
便携式网络图形
业务质量
实时流协议
服务提供商
机顶盒
简单对象访问协议
简单网络管理协议
传输控制协议
广域网管理协议
传输流
用户数据报协议
Cont ent Provi der
Cascadi ng St yl e Sheets
Digital Rights Managenent
Di gital Vi deo BroadcastingEl ectroni c ProgramGui de
El ectroni c Servi ce Gui deGraphi cs Interchange FornatHyperText Transfer Prot ocolInt er net Prot ocol
Internet Protocol TelevisionJoi nt Photographi cExperts GroupMedi a Access Control
Personal Conput er
Portable Network Graphi cs
Quality of Service
Real Ti me St reaming Prot ocolServi ce Provider
Set - Top- Box
Si npl e Cbi ect Access ProtocolSi mple Network Managenent ProtocolTransmissi on Control ProtocolTel evision
Transmissi on Streani ng
User DatagramProtocol
TiikAoNiKAca
YDB130.4-2013
4体系结构
统一资源定位符
视频点播
无线应用协议
可扩展标记语言

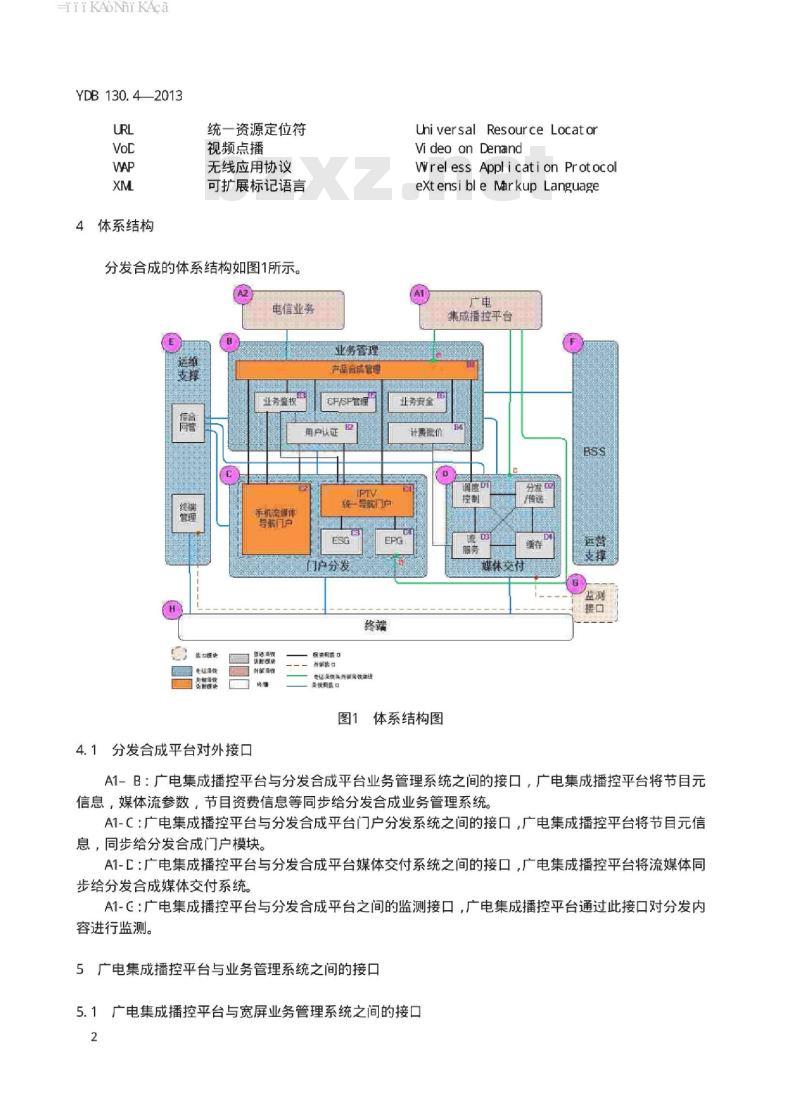

分发合成的体系结构如图1所示。A2
电信业务
Uhi versal ResourceLocator
Video onDemand
WrelessApplicationProtocol
extensibleMrkupLanguage
集成播控平台
业务管理
产品合成富通
业务鉴权
CFSP管理
用户认证
手机灌件
导输门户
门户分发
糖染酸酸口
州筝龄口
4.1分发合成平台对外接口
北务安全
计黄批价
电信果换洱#童饮理社
旋设育#口
图1体系结构图
分发目
媒休交付
A1-B：广电集成播控平台与分发合成平台业务管理系统之间的接口，广电集成播控平台将节目元信息，媒体流参数，节目资费信息等同步给分发合成业务管理系统。A1-C：广电集成播控平台与分发合成平台门户分发系统之间的接口广电集成播控平台将节目元信息，同步给分发合成门户模块。A1-：广电集成播控平台与分发合成平台媒体交付系统之间的接口，广电集成播控平台将流媒体同步给分发合成媒体交付系统。
A1-C：广电集成播控平台与分发合成平台之间的监测接口，广电集成播控平台通过此接口对分发内容进行监测。
5广电集成播控平台与业务管理系统之间的接口5.1广电集成播控平台与宽屏业务管理系统之间的接2
HiiKAoNiKAca
5.1.1内容下发
5.1.1.1接口流程
集成播控平台
1）内容管理请求（ContentMngReq）业务管理系统
内容管理响应（ContentMngReqResponse）2）获取XML文件
YDB130.42013
3）执行管
3）内容管理结果（ContentMngResult）内容管理结果响应（ContentMngResultResponse）图2接口流程图
理操作
本接口采用SOAP协议+XM指令文档的方式。其中，SOAP消息是与具体指令内容无关的通用消息，仅仅用于表达命令请求。而具体的命令及参数利用独立的XM文件来描述，详见第6章。采用与具体指令无关的通用SOAP消息有利于指令扩展及在异步环境中实现通用的可靠消息传递机制。其接口流程图如图2所示。
5.1.1.2接口协议内容
5.1.1.2.1内容管理请求（ContentMhgReq）承载协议：SOAP
接口方向：集成播控平台·>业务管理系统。接口功能：点播内容、直播内容、EPC元数据的下发及管理。其中请求参数【ExecCndRea】包含如表1的信息：表1内容管理请求参数
广电集成播控平台IC
分发合成平台IC
Correl atelL
Cont ent MhgXMLURL
内容运营平台标识
业务运营平台标识
关联性标识，用于关联指令执行请求消息和结果通知消息。对于重发的指令，该字段值保持一致，对于不同的指令，该字段在一个内容运营平台内具有唯一性。
存放内容管理的XMI文件URL
数据类型
String
String
String
string
长度（字节）
是否必选
是（M）
TiiKANiKAca
YDB130.4—2013
内容管理响应（ExecCmdlRes）
其中响应参数【ExecCmdlRes】包含内容如表2：表2内容管理响应参数
Res ul t Code
Err orDescri pti on
5.1.1.2.2管理文件获取
处理结果
详见附件A\处理结果（ResultCode）错误代码表”
对错误/异常的详细描述信息
接口方向：集成播控平台<-业务管理系统调用接口：无。
数据类型
String
接口功能：业务管理系统通过FTP方式获取存放管理信息的XM文件。5.1.1.2.3内容管理结果（ContentMngResult）承载协议：SOAP
接口方向：集成播控平台<-业务管理系统长度（字节）是否必选
接口功能：业务管理系统完成管理操作后，通知集成播控平台操作结果。是
说明：本接口支持通过指令方式和文件方式两种方式返回操作结果。指令方式指通过指令中的字段信息表示操作结果，文件方式指通过XM文件返回操作结果。其中请求参数【ContentMhgResult】包含如表3的内容：表3内容管理结果请求参数
广电集成播控平台IC
分发合成平台ID
Cor rel atelD
Res ul t Code
Err or Descri pti on
Res ul t Fi l eURL
内容运营平台标识
业务运营平台标识
关联性标识，用于关联指令执行请求消息和结果通知消息
处理结果：
0：成功
-1:失败
对错误/异常的详细描述信息
应答XM文件的URL
数据类型
string
String
String
String
String
长度（字节）
是否必选
注1：本接中，CorrelateIC值应该与ContentMgReg消息中包含的CorrelatelC相等，以标识是对该消息的执行结果反馈。
注2：本接口中，Resul tCode和ResultFileURL两者有且只有一项出现。内容管理结果响应（ContentMhgResultResponse）其中响应参数【ContentMhgResultResponse】包含如表4内容：4
iiikAoNiKAca
Resul t Code
ErrorDescri ption
5.1.2运营数据同步
表4内容管理结果请求参数
处理结果
详见附件A处理结果（ResultCode）错误代码表”
对错误/异常的详细描述信息
数据类型
String
YDB130.4-2013
是否必选
长度（字节，
运营数据同步接口主要完成用户数据同步、定购数据同步、收视数据同步等功能。5.1.2.1基本要求
文件采用ASI文本格式，文件体中每条记录的属性值按顺序排列，各属性间使用分隔符（默认为，，建议可配置）分隔，在生成文件时若相应的属性值为空，则用大写字符串”NLL”表示。文件中一行作为一条记录，各条记录之间用”回车，换行符”作为分隔并在文件中连续书写。当文件中的某字段不足规定长度时，采用左对齐的方式，不需要补足规定长度。文件生成周期及生成时间应可以根据文件类型分别设置，缺省设置文件生成周期为一天一次，文件生成时间为每天凌晨1点。
5.1.2.2文件要求
文件命名规则：分发合成平台ID.广电集成播控平台ID.文件类型.日期.序列号.txt文件类型定义：
Userinfo：表示用户信息的数据同步；arderinfo：表示用户定购信息的数据同步；Viewinfo：表示用户收视信息的数据同步。日期表示生成该文件的时间，其格式为：年年年年月月日日时时分分秒秒，如20070703201200表示文件生成时间为2007年7月3日20时12分00秒。序列号：0000~9999，由0000开始顺序增1。不同的文件类型，其文件内容格式也不同，分别定义如表5～表8所示。5.1.2.2.1用户信息数据
表5用户信息数据
UserGroupNVE
EPGgroup
UserNane
IDNuntber
用户标志
用户组：
00：测试用户
01：普通用户
02：集团用户
EPC分组编号
用户姓名
机顶盒I
身份证号/护照号/社保号
数据类型
String
String
String
String
String
String
长度（字节）
是否必选
HiiKAoNiKAca
YDB130.42013
Address
Postal Code
Areacode
Services
Packages
Ti meSt anp
5.1.2.2.2
UserIE
联系电话
用户性别
用户地址
电子邮件
表5（续）
用户订购的服务列表，用半角逗号分割产品包对应的Package集合（Code）用半角逗号分割
时间戳，从1970年1月1日0时开始的毫秒数定购信息数据
用户标志
Subscri beTi ne
Cont ent IC
Cont ent Nane
arderType
Servi cell
Val ideTine
ExpiredTine
VisitPath
Sequencel
5. 1. 2. 2. 3
UserIC
Begi nTi ne
EndTime
定购信息数据
订购时间（格式YYYYMMDHMMSS）内容的唯一标识
内容名称
消费类型：
单次订购
包时段订购
订购所属的业务标识
费用（分）
订购生效时间（格式YYYYMMDDHHMMSS）订购结束时间（格式YYYYMMDDHHMMSS）用户点播时候的节目内容在展示栏目上的路径，每个栏目使用Code来标识，例如：/Mbvie/Action/Chi na：表示点播的节目为电影栏目下的，动作片子栏目下的中国栏目下本次消费产生的唯一序列号，和收视日志中的唯一序列号是相匹配
收视信息数据
用户标志
收视信息数据
起始时间（格式YYYYMMLDHMMSS）结束时间（格式YYYYMMCDHHMMSS）数据类型
String
String
String
string
String
String
String
string
String
数据类型
string
String
String
String
string
String
string
String
String
数据类型
string
String
string
长度（字节）
长度（字节）
长度（字节）
是否必选
是否必选
是否必选
HiiKAoNiKAca
Servi ceType
ContentI
Cont ent Nane
Sequencel
Shi ft Duration
EndReason
Product
ChargeType
Sunfee
服务类型
1：VCL（点播节目）
4:TVOD
5：时移
内容的唯一标识
内容名称
表7（续）
收视记录唯一序列号，和消费日志中的唯一序列号是相匹配
时移的时间（单位为秒），TVC有效总流量(KB)
流媒体服务中断原因
O:正常挂断（VC节目结束）
1:用户中断
2:Server内部错误
3:和dient网络中断
4:计费时间到
5:计费流量到
该服务所属产品标识
计费类型
0：免费
1：包时段订购（本次不收费，包月，24小时：2：按时长计费
3：按流量计费
费用（分）
服务过程中平均质量，范围（1-100），100最高质量
5. 1.2.2. 4
内容数据
3内容数据
Cont ent IC
Cont ent Nane
Cont ent St at e
内容的唯一标识
内容名称
内容当前所处状态
0：内容上线
1：内容下线
2：内容删除
数据类型
String免费标准bzxz.net
String
String
String
数据类型
String
String
YDB130.42013
长度（字节）
长度（字节）
是否必选
是否必选
YDB130.42013
5.1.2.3采集方式
接口协议：FTP
文件采集点：syncdata目录
文件备份目录：syncdatabackup目录为了便于广电集成播控平台的采集，分发合成平台应建立多级子目录，对要传送的文件进行管理。用户信息
同步数据
根目录
同步数据备份
广电集中播控
平台ID
广电集中播控平台
图3采集目录
观看信息
点播信息
用户信息
观看信息
点播信息
文件实际保存在”backup”目录中，存放在”syncdata\目录中的是指向”backup”目录同名文件的符号连接。
采集方式：广电集成播控平台通过FTP连接到采集点（syncdata目录），拷贝后删除，如果有问题应能从备份目录中获取同名的文件；备份目录的维护应该由分发合成平台负责；至少保留七天，定期自动删除，广电集成播控平台对备份目录只有”读”权限。5.2广电集成播控平台与移动流媒体业务管理系统之间的接口广电集成播控平台与业务管理系统之间接口主要完成移动流媒体业务内容元数据等信息的注入和向移动流媒体导航门户进行下发。广电集成播控平台将内容元数据依据约定的数据格式注入业务管理系统，并将上述数据与广电集成播控平台上传至媒体交付系统的内容源文件路径进行绑定。业务管理系统将收到的内容元数据与业务管理系统制作生成的导航门户模板数据等信息一同下发给移动流媒体导航门户并由该模块对收到的模板数据以及内容元数据进行组织，向最终用户进行展现6广电集成播控平台与门户分发系统之间接口本接口指广电集成播控平台IPTVEPC本地化、制作和管理模块与分发合成平台门户分发系统之间的接口，主要完成EPC模板数据的下发和EPC模板管理的功能。EPG模板定义为设定EPC菜单呈现方式约束条件的单个文件或文件组，它定义了一组完整U页面层次的布局逻辑关系，包含HTM文件以及必须的图像文件。6.1EPG模板下发
6.1.1接口流程
集成播控平台
EPG本地化、制
门户分发系统
作和管理系统
TEPG模板下发请求（EPGTempletsReq）EPG模板下发请求响应（EPGTempletsReResponse）2）建立FTP连接，获取EPG模板文件3）EPG模板获取反馈（EPGTempletsResult）YDB130.42013
EPG模板获取反馈响应（EPGTempletsResultResponse）图4EPG接口流程图
图4列出了EPC接口的流程。
6.1.2接口协议内容
6.1.2.1EPG模板下发请求（EPGTempletsReq）承载协议：SOAP
接口方向：集成播控平台－>门户分发系统接口功能：集成播控平台向门户分发系统进行EPC模板下发及管理的接口其中【EPGTempletsReq】包含如表9的信息：表9EPG模板下发请求信息
广电集成播控平台IC
分发合成平台IC
Correl atel
Templ etIC
Action
Templ et Ver
Templ et DF tFl ag
内容运营平台标识
业务运营平台标识
关联性标识，用于关联指令执行请求消息和结果通知消息。对于重发的指令，该字段值保持一致，对于不同的指令，该字段在一个内容运营平台内具有唯一性。
EPC模板的唯一标识
管理操作。
REGIST orUPDATE：增加或更新
DELETE：删除
EPC模板版本号
EPC模板是否为默认模板标识
1：是
0：否
数据类型
string
string
String
string
String
string
Bool ean
长度（字节）
是否必选
