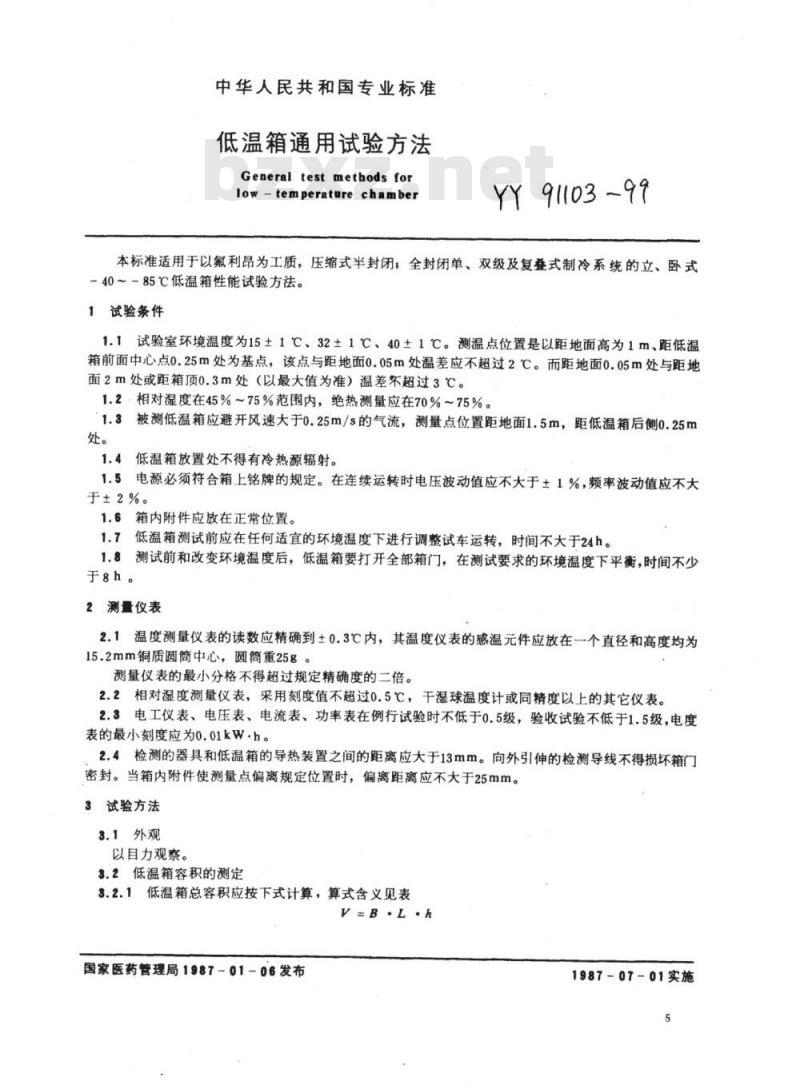

【YY医药标准】 低温箱通用试验方法

中华人民共和国专业标准
低温箱通用试验方法
General test methods for
low-temperature chamber
YY 91103-99
本标准适用于以氟利昂为工质，压缩式半封闭；全封闭单、双级及复叠式制冷系统的立、卧式-40~-85℃低温箱性能试验方法。1试验条件
1.1试验室环境温度为15±1℃、32±1℃、40±1℃。测温点位置是以距地面高为1m、距低温箱前面中心点0.25m处为基点，该点与距地面0.05m处温差应不超过2C。而距地面0.05m处与距地面2m处或距箱顶0.3m处（以最大值为准）温差不超过3℃。1.2·相对湿度在45%~75%范围内，绝热测量应在70%~75%。1.3被测低温箱应避开风速大于0.25m/s的气流，测量点位置距地面1.5m，距低温箱后侧0.25m处。
1.4低温箱放置处不得有冷热源辐射。1.5电源必须符合箱上铭牌的规定。在连续运转时电压波动值应不大于±1%，频率波动值应不大于±2%。
1.6箱内附件应放在正常位置。
1.7低温箱测试前应在任何适宜的环境温度下进行调整试车运转，时间不大于24h。1.8测试前和改变环境温度后，低温箱要打开全部箱门，在测试要求的环境温度下平衡，时间不少于h。
2测量仪表
2.1温度测量仪表的读数应精确到±0.3℃内，其温度仪表的感温元件应放在一个直径和高度均为15.2mm铜质圆筒中心，圆筒重25g。测量仪表的最小分格不得超过规定精确度的二倍。2.2相对湿度测量仪表，采用刻度值不超过0.5℃，干湿球温度计或同精度以上的其它仪表。2.3电工仪表、电压表、电流表、功率表在例行试验时不低于0.5级，验收试验不低于1.5级，电度表的最小刻度应为0.01kW·h。
2.4检测的器具和低温箱的导热装置之间的距离应大于13mm。向外引伸的检测导线不得损坏箱门密封。当箱内附件使测量点偏离规定位置时，偏离距离应不大于25mm。3试验方法
3.1外观
以目力观察。
3.2低温箱容积的测定
3.2.1低温箱总容积应按下式计算，算式含义见表V=B.L.h
国家医药管理局1987-01-06发布1987-07-01实施
ZBC44007-86

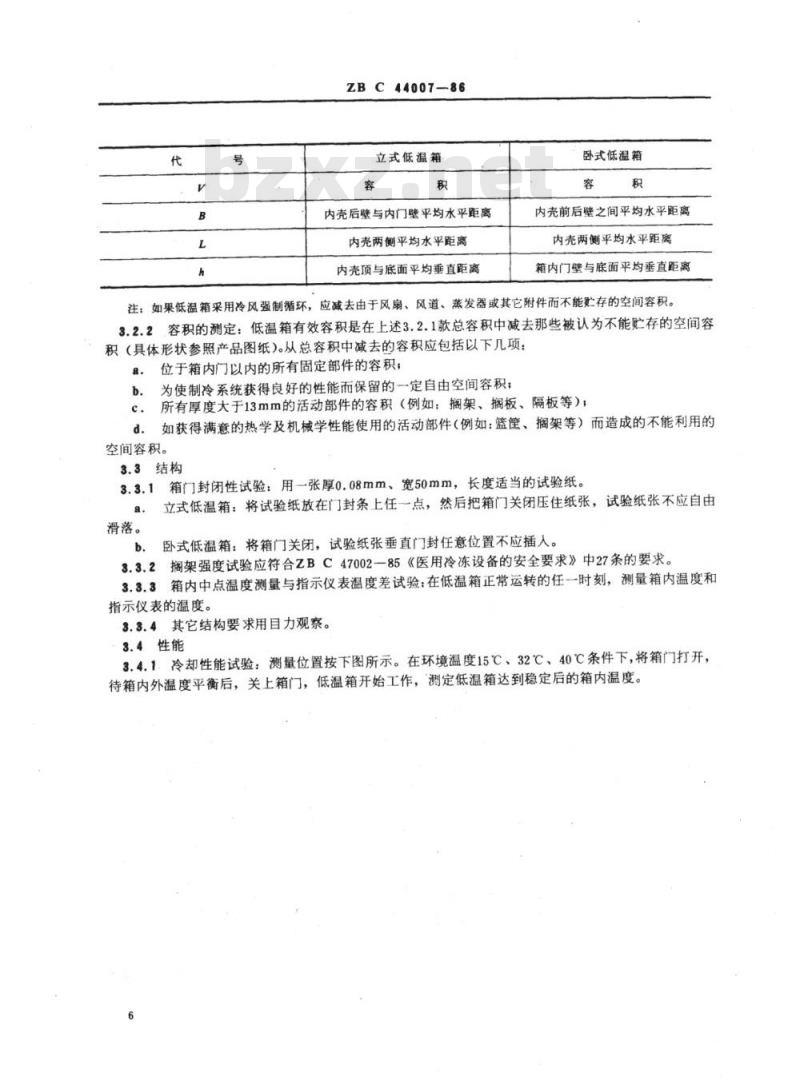

立式低温箱
内壳后壁与内门壁平均水平距离内壳两侧平均水平距离
内壳顶与底面平均垂直距离
卧式低温箱
内壳前后壁之间平均水平距离
内壳两侧平均水平距离
箱内门壁与底面平均垂直距离
注：如果低温箱采用冷风强制循环，应减去由于风扇、风道、蒸发器或其它附件而不能存的空间容积。3.2.2容积的测定：低温箱有效容积是在上述3.2.1款总容积中减去那些被认为不能贮存的空间容积（具体形状参照产品图纸）。从总容积中减去的容积应包括以下几项：位于箱内门以内的所有固定部件的容积；a.
为使制冷系统获得良好的性能而保留的一定自由空间容积；所有厚度大于13mm的活动部件的容积（例如：搁架、搁板、隔板等）；如获得满意的热学及机械学性能使用的活动部件（例如：篮筐、搁架等）而造成的不能利用的空间容积。
3.3结构
3.3.1箱门封闭性试验：用一张厚0.08mm、宽50mm，长度适当的试验纸。a.
滑落。
立式低温箱：将试验纸放在门封条上任一点，然后把箱门关闭压住纸张，试验纸张不应自由卧式低温箱：将箱门关闭，试验纸张垂直门封任意位置不应插入。b.
3.3.2搁架强度试验应符合ZBC47002—85《医用冷冻设备的安全要求》中27条的要求。3.3.3箱内中点温度测量与指示仪表温度差试验：在低温箱正常运转的任一时刻，测量箱内温度和指示仪表的温度。
3.3.4其它结构要求用目力观察。3.4性能

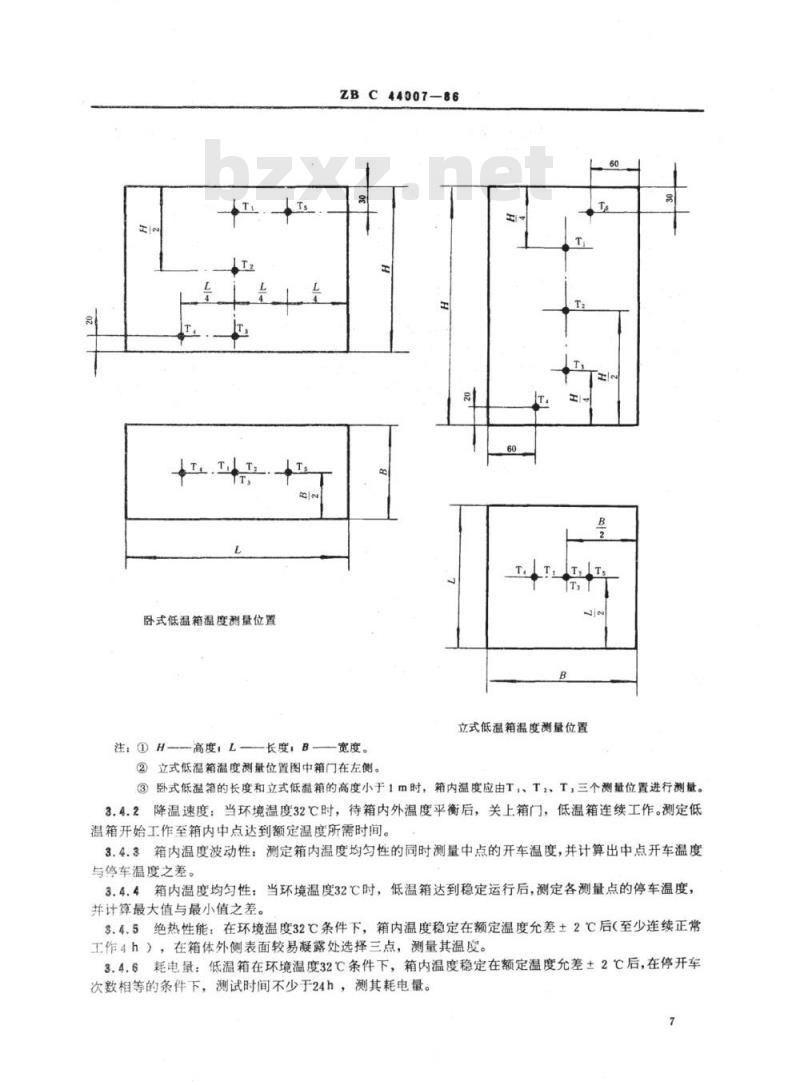

3.4.1冷却性能试验：测量位置按下图所示。在环境温度15℃、32℃、40℃条件下，将箱门打开，待箱内外温度平衡后，关上箱门，低温箱开始工作，测定低温箱达到稳定后的箱内温度。卧式低温箱温度测量位置此内容来自标准下载网
注：H-
高度，L-
长度，B-
ZBC44007-86
立式低温箱温度测量位置
一宽度。
②立式低温箱温度测量位置图中箱门在左侧。B
③卧式低温箱的长度和立式低温箱的高度小于1m时，箱内温度应由T，、T2、T，三个测量位置进行测量。3.4.2降温速度：当环境温度32℃时，待箱内外温度平衡后，关上箱门，低温箱连续工作。测定低温箱开始工作至箱内中点达到额定温度所需时间。3.4.3箱内温度波动性：测定箱内温度均匀性的同时测量中点的开车温度，并计算出中点开车温度与停车温度之差。
3.4.4箱内温度均匀性：当环境温度32℃时，低温箱达到稳定运行后，测定各测量点的停车温度，并计算最大值与最小值之差。
8.4.5绝热性能：在环境温度32℃条件下，箱内温度稳定在额定温度允差±2℃后（至少连续正常工作4h），在箱体外侧表面较易凝露处选择三点，测量其温度。3.4.6耗电量：低温箱在环境温度32℃条件下，箱内温度稳定在额定温度允差±2℃后，在停开车次数相等的条件下，测试时间不少于24h，测其耗电量。7
ZBC44007-86

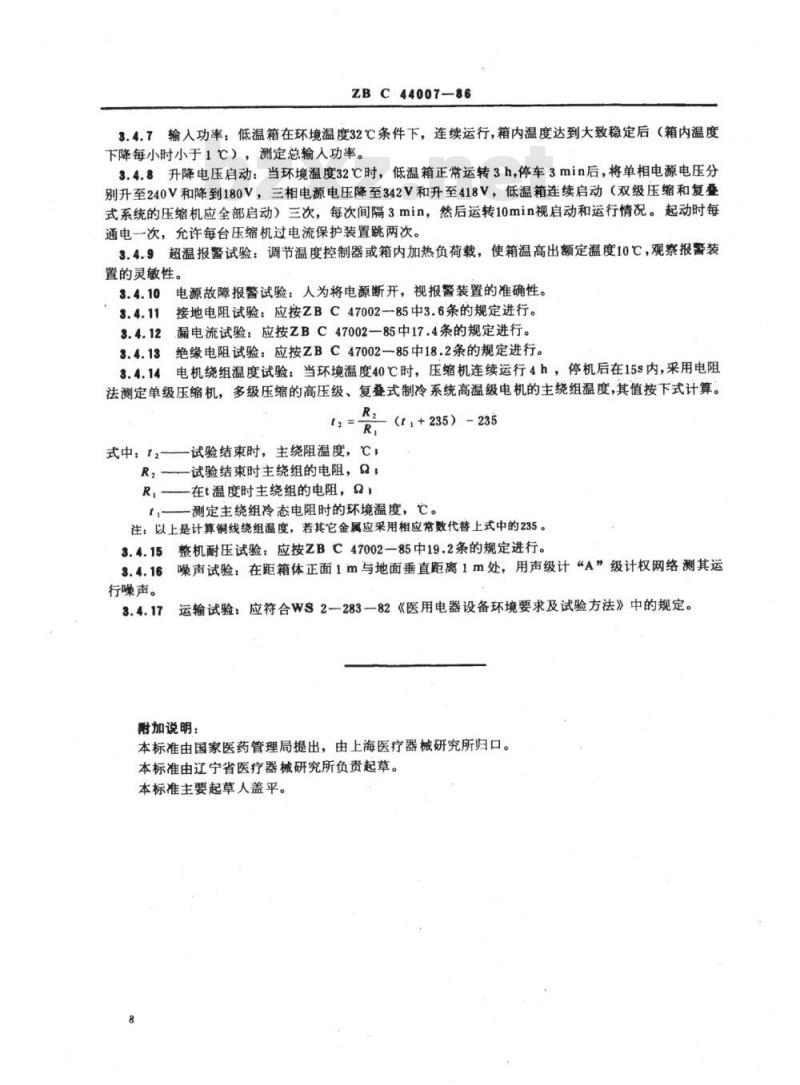

3.4.7输人功率：低温箱在环境温度32℃条件下，连续运行，箱内温度达到大致稳定后（箱内温度下降每小时小于1℃），测定总输人功率。3.4.8升降电压启动：当环境温度32℃时，低温箱正常运转3h，停车3min后，将单相电源电压分别升至240V和降到180V，三相电源电压降至342V和升至418V，低温箱连续启动（双级压缩和复叠式系统的压缩机应全部启动）三次，每次间隔3min，然后运转10min视启动和运行情况。起动时每通电一次，允许每台压缩机过电流保护装置跳两次。3.4.9超温报警试验：调节温度控制器或箱内加热负荷载，使箱温高出额定温度10℃，观察报警装置的灵敏性。
3.4.10电源故障报警试验：人为将电源断开，视报警装置的准确性。3.4.11
接地电阻试验：应按ZBC47002一85中3.6条的规定进行。漏电流试验：应按ZBC47002一85中17.4条的规定进行。3.4.12
绝缘电阻试验：应按ZBC47002一85中18.2条的规定进行。3.4.13
电机绕组温度试验：当环境温度40℃时，压缩机连续运行4h，停机后在15s内，采用电阻3.4.14
法测定单级压缩机，多级压缩的高压级、复叠式制冷系统高温级电机的主绕组温度，其值按下式计算。t2=
式中：t3-
试验结束时，主绕阻温度，℃；试验结束时主绕组的电阻，2；
在t温度时主绕组的电阻，2
（t,+235）-235
测定主绕组冷态电阻时的环境温度，℃。t
注：以上是计算铜线绕组温度，若其它金属应采用相应常数代替上式中的235。3.4.15
行噪声。
整机耐压试验：应按ZB℃47002一85中19.2条的规定进行。噪声试验：在距箱体正面1m与地面垂直距离1m处，用声级计“A”级计权网络测其运3.4.17运输试验：应符合WS2-283—82《医用电器设备环境要求及试验方法》中的规定。附加说明：
本标准由国家医药管理局提出，由上海医疗器械研究所归口。本标准由辽宁省医疗器械研究所负责起草。本标准主要起草人盖平。

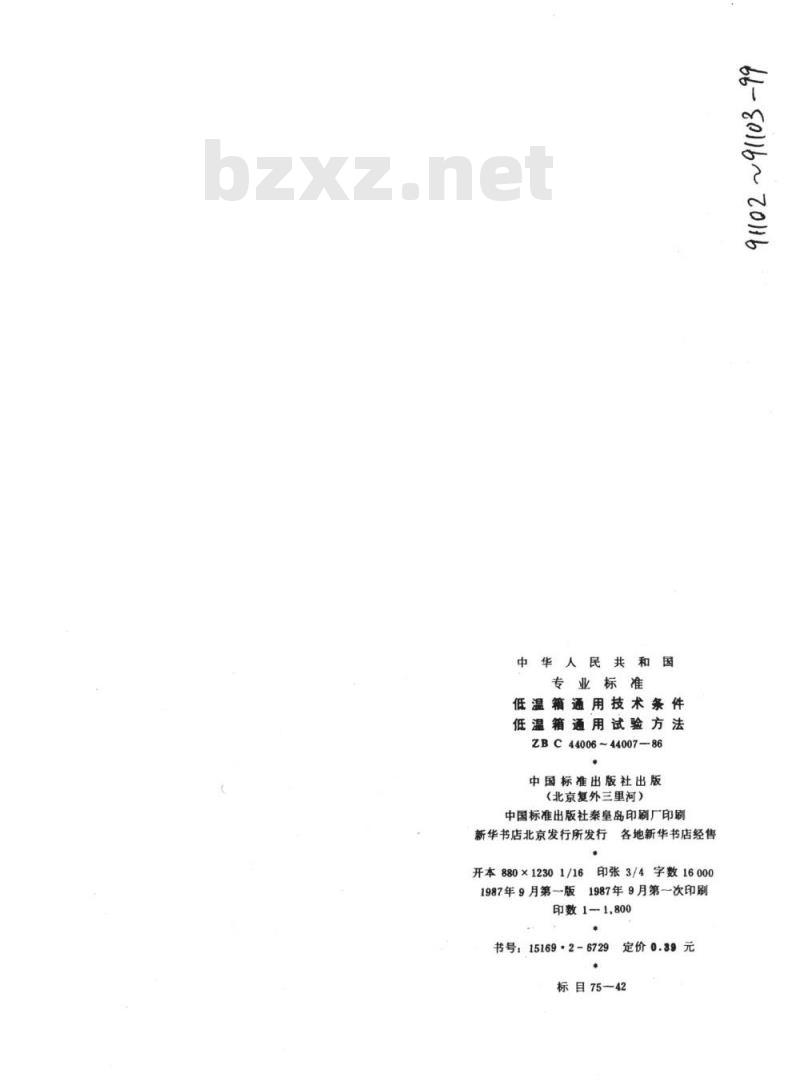

中华人民共和国
专业标准
低温箱通用技术条件
低温箱通用试验方法
ZBC4400644007—86
中国标准出版社出版
（北京复外三里河）
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行
各地新华书店经售
开本880×12301/16
1987年9月第一版
印张3/4字数16000
1987年9月第一次印刷
印数1—1,800
书号：15169·2-6729
定价0.39元
标目75-42
66-s016~ 016
