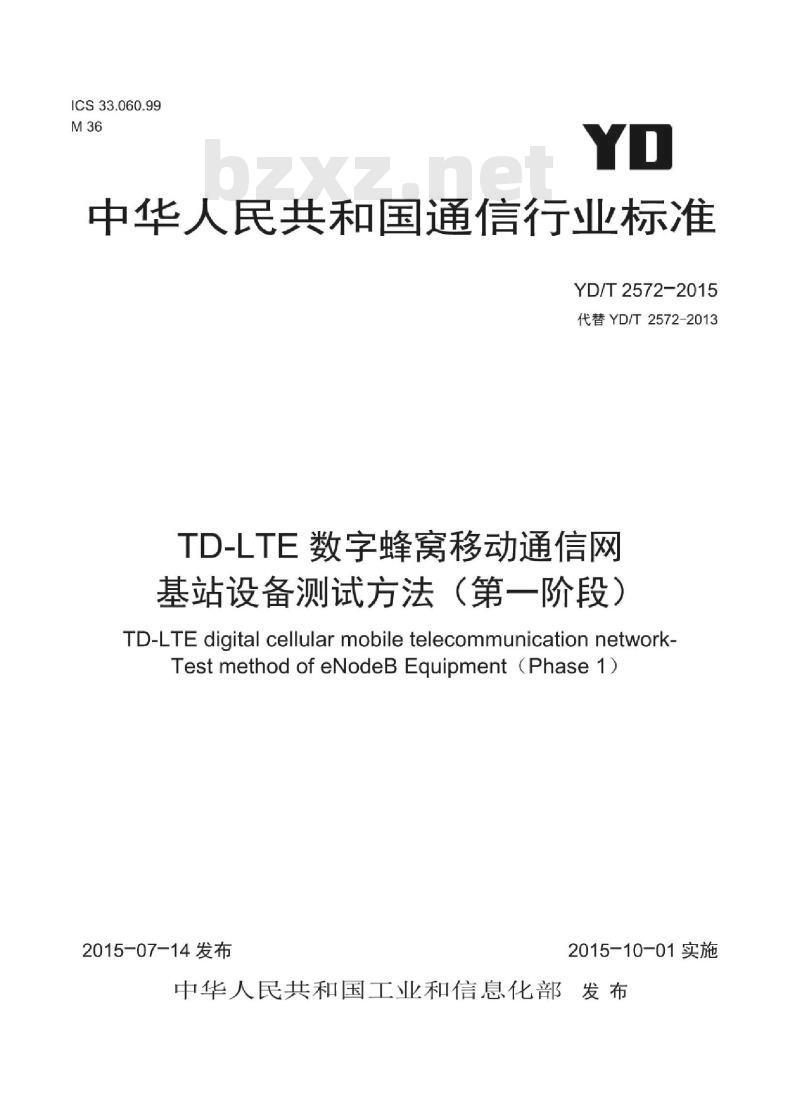

【YD通讯标准】 TD-LTE 数字蜂窝移动通信网基站设备测试方法(第一阶段)

ICS33.060.99
中华人民共和国通信行业标准
YD/T2572-2015
代替YD/T2572-2013
TD-LTE数字蜂窝移动通信网
基站设备测试方法（第一阶段）TD-LTE digital cellularmobile telecommunication networkTest method of eNodeB Equipment (Phase 1)2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前

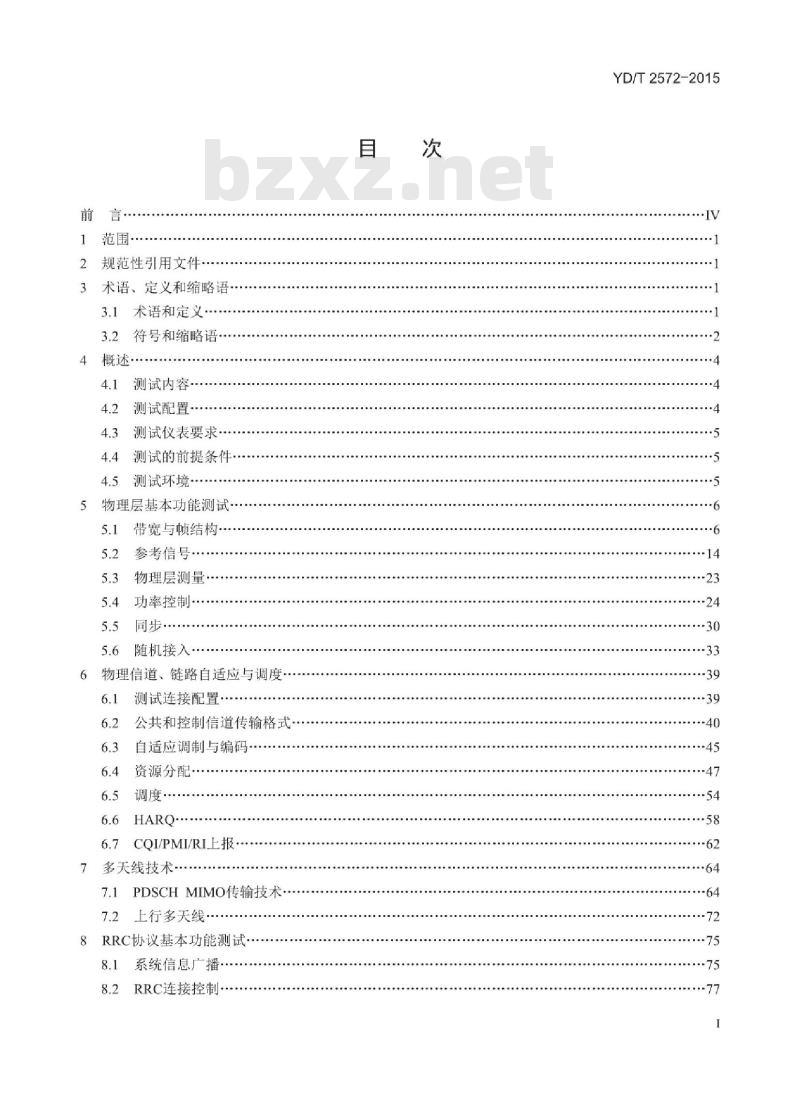

1范围·
2规范性引用文件，
3术语、定义和缩略语
3.1术语和定义·
符号和缩略语·
4概述·
测试内容·
测试配置·
测试仪表要求
测试的前提条件.
4.5测试环境
5物理层基本功能测试·
带宽与顿结构·
参考信号
物理层测量·
功率控制
5.6随机接入·
6物理信道、链路自适应与调度
测试连接配置
公共和控制信道传输格式·
自适应调制与编码·
资源分配
调度·
CQI/PMI/RI上报
7多天线技术·
7.1PDSCHMIMO传输技术
7.2上行多天线
8RRC协议基本功能测试·
系统信息广播
8.2RRC连接控制
YD/T2572-2015
YD/T2572-2015
初始安全激活
8.4LTE系统内移动性管理
8.5系统间（Inter-RAT）移动性管理8.6UE测量控制与报告
非连续接收（DRX）
TD-LTE到GSM的CSFB
8.9TD-LTE到WCDMA的CSFB
8.10TD-LTE到cdma2000双收单发的CSFB+9承载与QoS测试
9.1不同QCI承载建立：
9.2无线承载组合·
10S1/X2接口测试
基本性能测试…·
顿结构上下行比例配置1下的单UE下行峰值吞吐量11.1
11.2帧结构上下行比例配置2下的单UE下行峰值吞吐量11.3
帧结构上下行比例配置1下的单UE上行峰值吞吐量11.4结构上下行比例配置2下的单UE上行峰值吞吐量11.5RRU（射频远端设备）功率效率：12无线指标测试·
发射机测试·
12.3接收机测试
性能测试·
13基本操作维护测试
用户接口
配置管理·
性能管理·
故障管理
维护管理：
安全管理
跟踪管理
13.8SON功能
14环境适应性测试
低温测试
高温测试
低电压测试·
高电压测试
...264
：286
iiikAoNiAca

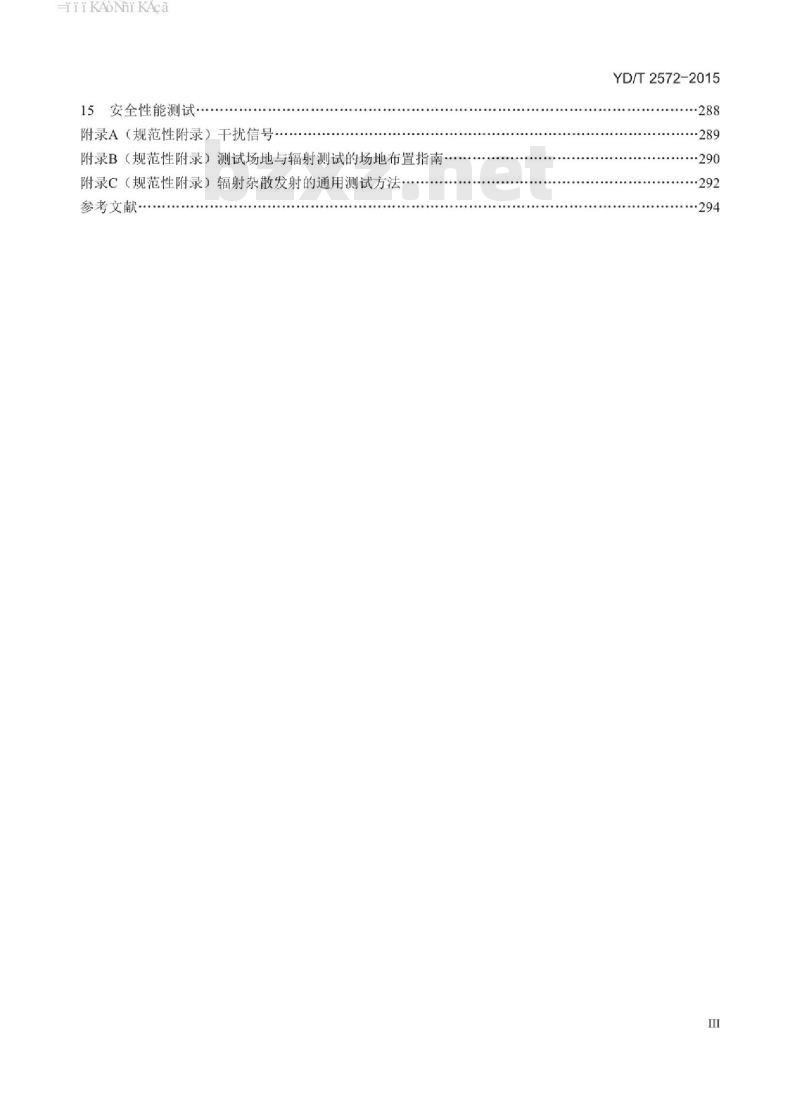

15安全性能测试
附录A（规范性附录）干扰信号
附录B（规范性附录）测试场地与辐射测试的场地布置指南·附录C（规范性附录）辐射杂散发射的通用测试方法参考文献
YD/T2572-2015
HiiKAoiKAca
YD/T2572-2015
本标准是TD-LTE数字蜂窝移动通信网基站第一阶段系列标准之一，该系列标准的名称如下：a）YD/T2571-2015《TD-LTE数字蜂窝移动通信网基站设备技术要求（第一阶段）》；b）YD/T2572-2015《TD-LTE数字蜂窝移动通信网基站设备测试方法（第一阶段）》。随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T2572-2013《TD-LTE数字蜂窝移动通信网基站设备测试方法（第一阶段）》，与YD/T2572-2013相比，除编辑性修改外主要技术变化如下：一一标准适用范围增加了中等覆盖基站和本地覆盖基站（见第1章）：一一修改了系统信息广播测试对SIB6、SIB7、SIB8的要求（见8.1，2013年版的8.1）；一一增加了TD-LTE与LTEFDD制式间的切换测试（见8.4.1和8.4.2）：一一增加了TD-LTE与WCDMA的移动性管理测试（见8.5.3）：一一增加了TD-LTE与CDMA的移动性管理测试（见8.5.4）；一一增加了系统间移动性测量测试（见8.6.2）：一一增加了TD-LTE到WCDMA的CSFB测试（见8.9）：一一增加了TD-LTE到cdma2000双收单发的CSFB测试（见8.10）：一一删除了发射机邻道抑制比（ACLR）、频谱发射模板和接收机阻塞测试中无关频段的测试要求（见12.2.12、12.2.13和12.3.7，2013年版的12.2.12、12.2.13和12.3.7）；一增加了中等覆盖、本地覆盖基站的定义和相应的发射机、接收测试内容（见3.1.1、3.1.2、12.2和12.3）：
基站接收性能测试中增加了4通道基站的测试（见12.4）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国移动通信集团公司、中国电信集团公司、中国联合网络通信集团有限公司、大唐电信科技产业集团，华为技术有限公司，中兴通讯股份有限公司、南京爱立信熊猫通信有限公司、诺基亚通信（上海）有限公司、上海贝尔股份有限公司、中国普天信息产业股份有限公司
本标准主要起草人：徐霞艳、徐菲、龙紫薇、苏洁、李星、王大鹏、李红雨、尹桂杰、马子江、张增洁、贺敬、余勇、池连刚、桂丽、李路鹏、熊尚坤、范斌、徐克航。本标准于2013年7月首次发布，本次为首次修订。IV
HiiKAoNiKAca
1范围
TD-LTE数字蜂窝移动通信网
基站设备测试方法（第一阶段）YD/T2572-2015
本标准规定了TD-LTE数字蜂窝移动通信网第一阶段基站设备的功能、操作维护、无线指标等方面的测试方法和测试过程。
本标准适用于TD-LTE数字蜂窝移动通信网第一阶段的宏覆盖、中等覆盖和本地覆盖基站设备2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4943.1信息技术设备安全第1部分：通用要求GB9254-1998信息技术设备的无线电骚扰限值和测量方法YD/T2567-2013LTE数字蜂窝移动通信网S1接口测试方法（第一阶段）YD/T2569-2013LTE数字蜂窝移动通信网X2接口测试方法（第一阶段YD/T2571-2015TD-LTE数字蜂窝移动通信网基站设备技术要求（第一阶段）ITU-RSM.329杂散辐射域无用辐射（Unwantedemissionsinthespuriousdomain）3GPPTS23.401面向演进的通用陆地无线接入（E-UTRA）接入的GPRS增强（GeneralPacketRadioService (GPRS) enhancements for Evolved Universal Terrestrial Radio Access Network (E-UTRAN) access )3GPPTS25.331无线资源控制协议规范（RadioResourceControl(RRC);ProtocolSpecification）3GPPTS25.104基站无线发射与接收（频分双工）（BaseStation(BS)radiotransmissionandreception(FDD)）3GPPTS36.104演进的通用陆地无线接入（E-UTRA）：基站无线发射与接收（EvolvedUniversalTerrestrial Radio Access (E-UTRA);Base Station (BS) radio transmission and reception(Release 9))3GPPTS36.141演进的通用陆地无线接入（E-UTRA）：基站一致性测试（EvolvedUniversalTerrestrialRadio Access (E-UTRA);Base Station (BS) conformance testing(Release9))3GPPTS36.211演进的通用陆地无线接入（E-UTRA）：物理信道和调制(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Physical Channels and Modulation (Release 9))3GPPTS36.213演进的通用陆地无线接入（E-UTRA）；物理层过程（EvolvedUniversalTerrestrialRadioAccess (E-UTRA); Physical layer procedures (Release9)3GPPTS36.214演进的通用陆地无线接入（E-UTRA）：物理层测量（EvolvedUniversalTerrestrialRadio Access (E-UTRA); Physical Layer Measurement(Release 9))3GPPTS36.304演进的通用陆地无线接入（E-UTRA）：空闲模式下的用户设备过程（EvolvedUniversal Terrestrial Radio Access (E-UTRA); User Equipment (UE) procedures in idle mode)3GPPTS44.018移动无线接口层3规范：无线资源控制协议（Mobileradiointerfacelayer3specification;Radio Resource Control (RRC) protocol)3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。HiiKANiKAca
YD/T2572-2015
宏覆盖基站WideAreaBS
适用于宏蜂窝覆盖场景，从基站到UE的最小耦合损耗等于70dB。3.1.2
MediumRangeBS
中等覆盖基站
适用于微蜂窝覆盖场景，从基站到UE的最小耦合损耗等于53dB。3.1.3
Local AreaBS
本地覆盖基站
适用于微微蜂窝覆盖场景，从基站到UE的最小耦合损耗等于45dB。3.2
符号和缩略语
下列符号和缩略语适用于本文件。16QAM
C-RNTI
eNodeB (eNB)
EARFCN
16 Quadrature Amplitude Modulation64 Quadrature Amplitude ModulationAdjacent Channel Leakage RatioAcknowledgement (in HARQ protocols)Adjacent Channel SelectivityAdditive White Gaussian NoiseBase Band Unit
Base Station
Cell Global Identifier
Cyclic prefix
Channel Quality Indicator
Cyclic Redundancy Check
Cell Radio Network Temporary IdentityContinuous Wave
Direct Current
Discrete Fourier TransformationData Radio Bearer
Discontinuous Reception
Discontinuous Transmission
16阶正交幅度调制
64阶正交幅度调制
邻道泄漏抑制比
应答信号
邻道选择性
加性高斯白噪声
基带单元
小区全球标识符
循环前缀
信道质量指示
循环余校验
小区无线网络临时标识
连续波
离散傅里叶变换
数据无线承载
非连续接收
非连续发射
Downlinkpart ofthespecial subframe（for时分双工专用的特殊子帧中的下行TDD operation)
EvolvedNodeB
演进型NodeB
E-UTRA绝对无线频道号/频点号
E-UTRAAbsoluteRadioFrequencyChannelNumber
Extended Pedestrian A model
Evloved Packet Core
Extended Typical Urban model扩展步行A模型
演进的分组核心网
扩展典型城市模型
TiiKAoNiKAca
E-UTRA
E-UTRAN
Evolved UTRA
Evolved UTRAN
Extended Vehicular A model
Error Vector Magnitude
Fixed Reference Channel
Guard Period (for TDD operation)Global System for Mobile communicationsHybrid Automatic Repeat reQuestIn-Channel Selectivity
Mobile Equipment
Medium Access Control
Modulation and Coding SchemeMultiple Input Multiple OutputMean Time Between Failure
Orthogonal Frequency Division MultiplexPhysical Broadcast Channel
Physical layer Cell IdentityPhysical Downlink ControlChannelPhysical Downlink Shared ChannelProtocol Date Unit
Precoding Matrix Indicator
Physical Random Access ChannelPhysical Resource Block
Primary Synchronization SignalPhysical Uplink Control ChannelPhysical Uplink Control ChannelQoS class identifier
Quality of Service
Quadrature Phase-Shift KeyingRadio Access Technology
Resource Block
Resource Element
Radio Frequency
Rank Indicator
Root Mean Square (value)
Radio Resource Control
Remote RF Unit
Reference Symbol
演进的UTRA
演进的UTRAN
扩展车辆A模型
矢量幅度误差
参考测量信道
保护周期
全球移动通信系统
YD/T2572-2015
混合式自动重传请求
信道内选择
移动设备
媒体访问控制
调制编码方式
多输入多输出
平均故障间隔时间
正交频分复用
物理广播信道
物理层小区标识
物理下行控制信道
物理下行共享信道
协议数据单元
预编码矩阵指示
物理随机接入信道
物理资源块
主同步信号
物理上行控制信道
物理上行共享信道
服务质量类型标识
服务质量
四分之一相移键控
无线接入技术
资源块
资源单元
秩指示
均方根
无线资源控制
射频远端单元
参考符号
HiiKAoNiKAca
YD/T2572-2015
TD-SCDMA
4概述
测试内容
Receiver
Signal to Interference plus Noise RatioSignal-to-Noise Ratio
Self Organization Network
Signalling Radio Bearer
Sounding Reference Signal
Secondary Synchronization SignalTiming Advance
Time Division Duplex
TimeDivision-Synchronization CodeDivisionMultiple Access
Transmission Time Interval
TransmitterWww.bzxZ.net
User Equipment
Uplinkpartof thespecial subframe(forTDDoperation)
TD-LTE数字蜂窝移动通信网基站设备的测试内容主要包括：物理层基本功能测试：
物理信道、链路自适应与调度功能测试：多天线技术测试；
RRC协议基本功能测试：
接收机
信号与干扰加噪声比
信噪比
自组织网络
信令无线承载
探测参考信号
辅同步信号
定时提前
时分双工
时分-同步码分多址接入
传输时间间隔
发射机
用户设备
时分双工专用的特殊子帧中的上行部分
S1接口（eNodeB与核心网EPC之间接口）测试、X2接口（eNodeB之间接口）测试：系统基本性能测试：
无线指标测试：
基本操作维护测试等。
4.2测试配置
本标准中，基本功能等测试所需的基本环境配置如图1所示。无线指标、系统性能等测试所需的特殊测试配置在相应章节介绍。
监测仪表(S1)
eNodeB
TD-SCDMA/GSM系统
图1TD-LTE基站设备测试组网
HiiKAoNiKAca
用于接口监视的协议测试仪可以连接在S1、X2接口上，监测并分析记录接口数据。图1中，eNodeB为被测基站设备，EPC和UE等为配套设备。YD/T2572-2015
本标准定义两种基站类型：八通道基站和两通道基站。八通道基站包含8个射频通道，两通道基站包含2个射频通道。
4.3测试仪表要求
4.3.1协议测试仪
协议测试仪用于如下目的：
协议测试仪支持TD-LTEUu（空中接口）、S1、X2等接口的监测，支持对各层协议栈的解码，可以精确到位域级别。
4.3.2测试终端
可连接计算机记录并显示移动台发送和接收的信令序列。4.3.3射频测试仪表
矢量信号分析仪：支持对TD-LTE下行、上行信号进行时、频域分析，支持3GPPTS36.141所要求的基站发射机测试。
信号源：支持产生TD-LTE下行、上行信号，支持3GPPTS36.141所要求的接收机测试、性能测试。4.3.4可接受的测试设备的不确定度测试设备参数的不确定度对于测试系统的准确度来说是必要的，而且不太可能通过系统校准得到改善。对基站无线指标测试，可接受的测试设备的不确定度，见3GPPTS36.141的4.1节。4.4测试的前提条件
测试前，应满足：
被测设备安装完毕，硬件软件全部工作正常，数据正确配置并正常运行：辅助测试设备硬件软件全部工作正常，已完成各种逻辑数据的正确设置：辅助测试无线环境正常工作。
4.5测试环境
4.5.1正常测试环境
在正常测试环境下进行测试时，测试条件应该介于下述最低值与最高值之间，见表1。表1正常测试环境条件范围
大气压
相对湿度
电源供电
4.5.2极端测试环境
4.5.2.1.1低温测试环境
厂家给出的标称值
可忽略
对于室内型设备，需将被测设备置于一5℃的温度条件下测试。对于室外型设备：需将被测设备置手一35℃C的温度条件下测试4.5.2.2高温测试环境
106kPa
YD/T2572-2015
对于室内型设备，需将被测设备置于40℃的温度条件下测试。对于室外型设备，需将被测设备置于55℃的温度条件下测试。4.5.2.3低压测试环境
该项测试需将被测设备置于厂家声明的最低电压条件下测试。4.5.2.4高压测试环境
该项测试需将被测设备置于厂家声明的最高电压条件下测试。5物理层基本功能测试
5.1带宽与顿结构
5.1.1系统带宽
5.1.1.15MHz系统带宽
测试编号：5.1.1.1（可选）
测试项目：系统带宽
测试分项：支持5MHz系统带宽
测试目的：
验证E-UTRAN支持5MHz系统带宽
测试条件：
eNodeB和配合测试终端均支持5MHz系统带宽测试步骤：
步骤1：配置eNodeB系统带宽为5MHz，选择配置顿结构为上行/下行配置1、常规长度CP、特殊子顿配置7（DwPTS:GP:UpPTS=10:2:2）：使配置生效，E-UTRAN小区开始正常工作；步骤2：用矢量信号分析仪对eNodeB的发射信号进行时域分析和频域分析：步骤3：
测试终端在该小区开机进行随机接入；测试终端进行RRC连接建立、无线承载建立等过程，并观察系统给终端调度的无线资源块；步骤4：
步骤5：
如单部测试终端不能占满系统带宽，则同时采用多部终端直至占满系统带宽预期结果：
1）配置的5MHz系统带宽小区能正常运行2）小区广播的MasterlnformationBlock中dl-Bandwidth参数指示系统的发射带宽配置NRB为5MHz（即取n25)：
3）时域和频域分析图形正确；
4）测试终端能在该小区正常接入；5）测试终端能在该小区正常建立数据无线承载；6）通过对eNodeB发射信号的频域分析、eNodeB给终端调度的资源块的监测等方式，可以验证eNodeB能在整个系统带宽内调度终端（调度给同一UE或多个UE）5.1.1.210MHz系统带宽
测试编号：5.1.1.2
测试项目：系统带宽
测试分项：支持10MHz系统带宽
测试目的：
验证E-UTRAN支持1OMHz系统带宽测试条件：
eNodeB和配合测试终端均支持10MHz系统带宽测试步骤：
YD/T2572-2015
步骤1：配置eNodeB系统带宽为10MHz，选择配置顿结构为上行/下行配置1、常规长度CP、特殊子顿配置7（DwPTS:GP:UpPTS=10:2:2）：使配置生效，E-UTRAN小区开始正常工作：步骤2：用矢量信号分析仪对eNodeB的发射信号进行时域分析和频域分析：步骤3：
测试终端在该小区开机进行随机接入：步骤4：
测试终端进行RRC连接建立、无线承载建立等过程，并观察系统给终端调度的无线资源块：步骤5：
如单部测试终端不能占满系统带宽，则同时采用多部终端直至占满系统带宽预期结果：
1）配置的10MHz系统带宽小区能正常运行：2）小区广播的MasterInformationBlock中dl-Bandwidth参数指示系统的发射带宽配置Nr为10MHz（即取n50）：
3）时域和频域分析图形正确：
4）测试终端能在该小区正常接入；5）测试终端能在该小区正常建立数据无线承载6）通过对eNodeB发射信号的频域分析、eNodeB给终端调度的资源块的监测等方式，可以验证eNodeB能在整个系统带宽内调度终端（调度给同一UE或多个UE）
