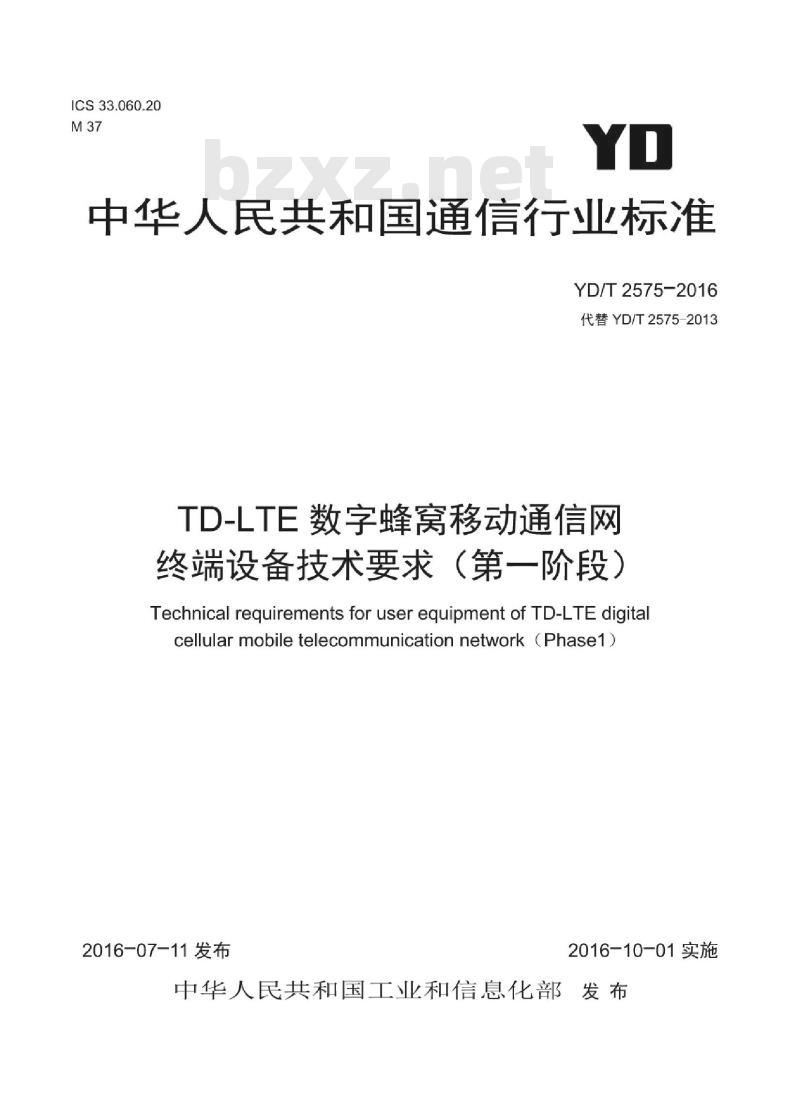

ICS33.060.20
中华人民共和国通信行业标准
YD/T2575-2016
代替YD/T2575-2013
TD-LTE数字蜂窝移动通信网
终端设备技术要求（第一阶段）Technical requirements for user equipment of TD-LTE digitalcellularmobile telecommunicationnetworkPhase1)2016-07-11发布
2016-10-01实施
中华人民共和国工业和信息化部发布前

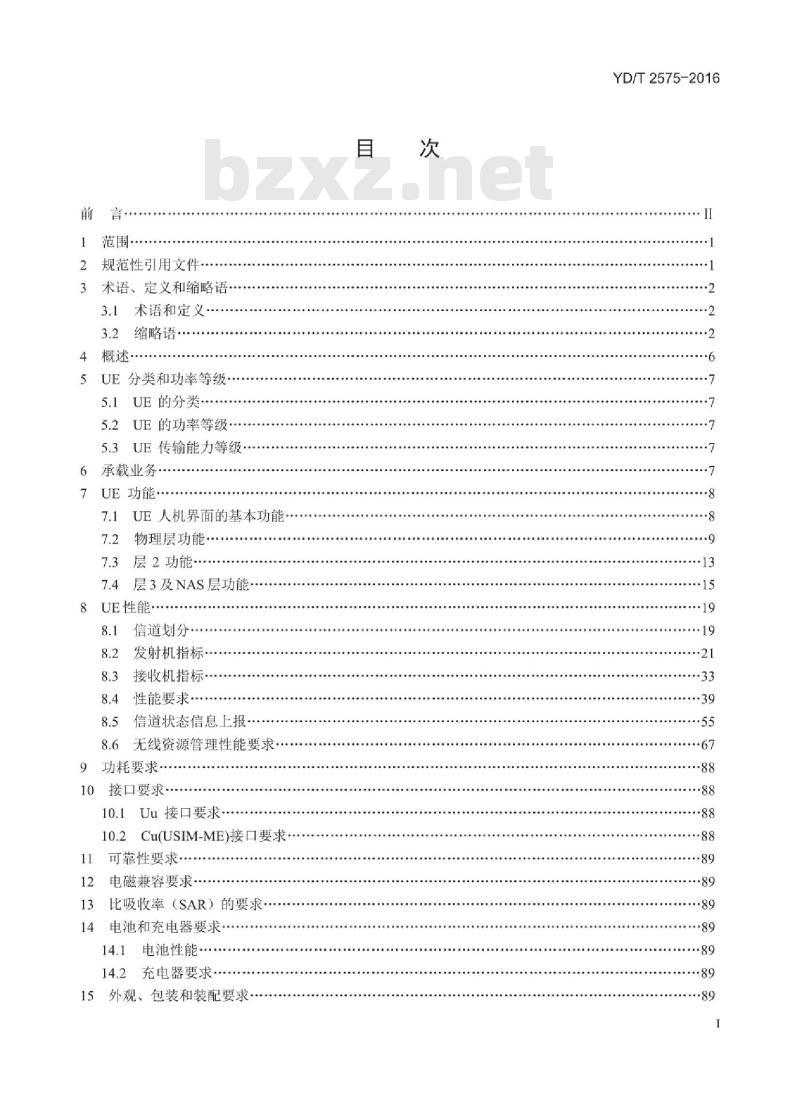

1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义·
3.2缩略语·
4概述：
5UE分类和功率等级·
5.1UE的分类*·
5.2UE的功率等级
5.3UE传输能力等级
6承载业务：
UE功能
7.1UE人机界面的基本功能
7.2物理层功能
7.3层2功能
7.4层3及NAS层功能
8UE性能：
信道划分
发射机指标·
8.3接收机指标·
性能要求
8.5信道状态信息上报…·
8.6无线资源管理性能要求….
9功耗要求··
10接口要求
10.1Uu接口要求
10.2Cu(USIM-ME)接口要求·*
11可靠性要求
12电磁兼容要求
比吸收率（SAR）的要求
14电池和充电器要求·
14.1电池性能
14.2充电器要求·
15外观、包装和装配要求
YD/T2575-2016
YD/T2575-2016

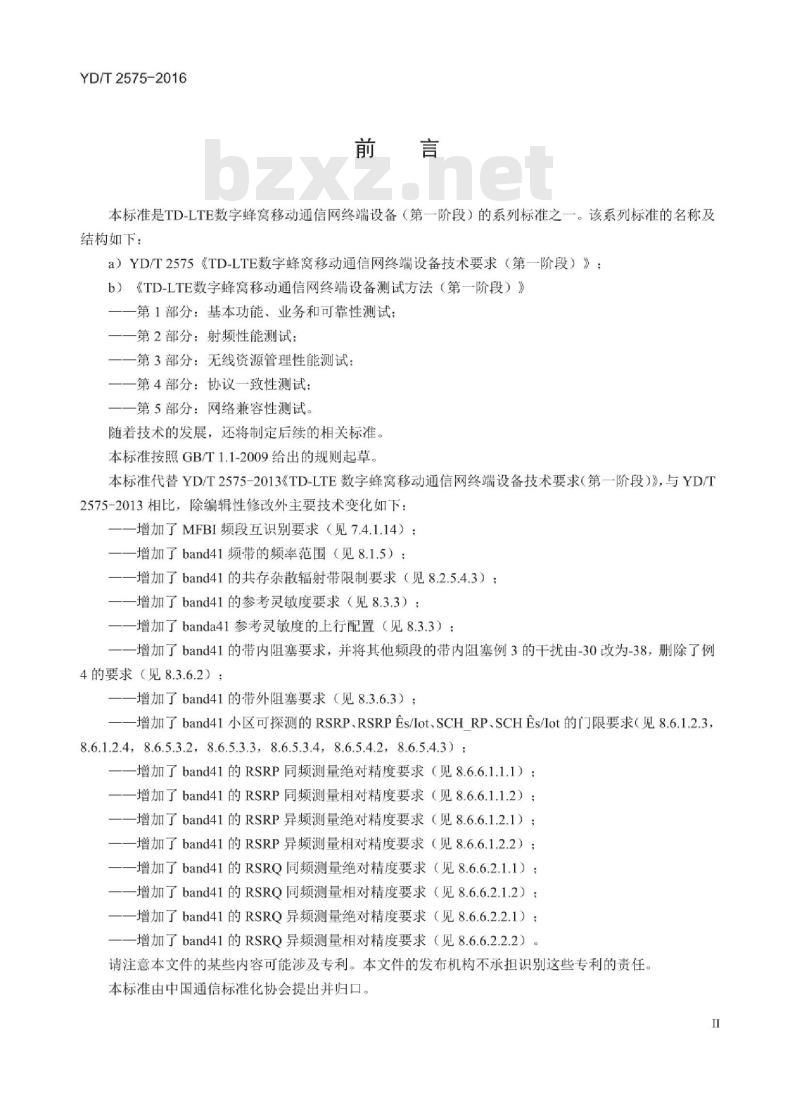

本标准是TD-LTE数字蜂窝移动通信网终端设备（第一阶段）的系列标准之一。该系列标准的名称及结构如下：
a）YD/T2575《TD-LTE数字蜂窝移动通信网终端设备技术要求（第一阶段）》：b）《TD-LTE数字蜂窝移动通信网终端设备测试方法（第一阶段）》第1部分：基本功能、业务和可靠性测试：一第2部分：射频性能测试；
一一第3部分：无线资源管理性能测试：一一第4部分：协议一致性测试：一一第5部分：网络兼容性测试。随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T2575-2013《TD-LTE数字蜂窝移动通信网终端设备技术要求（第一阶段）》，与YD/T2575-2013相比，除编辑性修改外主要技术变化如下：-增加了MFBI频段互识别要求（见7.4.1.14）：一增加了band41频带的频率范围（见8.1.5）；一一增加了band41的共存杂散辐射带限制要求（见8.2.5.4.3）；一一增加了band41的参考灵敏度要求（见8.3.3）：一增加了banda41参考灵敏度的上行配置（见8.3.3）；一一增加了band41的带内阻塞要求，并将其他频段的带内阻塞例3的干扰由-30改为-38，删除了例4的要求（见8.3.6.2）：
一增加了band41的带外阻塞要求（见8.3.6.3）：一增加了band41小区可探测的RSRP、RSRPEs/lot、SCHRP、SCHEs/lot的门限要求（见8.6.1.2.3，8.6.1.2.4，8.6.5.3.2，8.6.5.3.3，8.6.5.3.4，8.6.5.4.2，8.6.5.4.3)；一一增加了band41的RSRP同频测量绝对精度要求（见8.6.6.1.1.1）；一增加了band41的RSRP同频测量相对精度要求（见8.6.6.1.1.2）；一增加了band41的RSRP异频测量绝对精度要求（见8.6.6.1.2.1）：一增加了band41的RSRP异频测量相对精度要求（见8.6.6.1.2.2）；一增加了band41的RSRQ同频测量绝对精度要求（见8.6.6.2.1.1）：一增加了band41的RSRQ同频测量相对精度要求（见8.6.6.2.1.2）；一一增加了band41的RSRQ异频测量绝对精度要求（见8.6.6.2.2.1）；增加了band41的RSRQ异频测量相对精度要求（见8.6.6.2.2.2）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。I
TiiKAoNiKAca
YD/T2575-2016

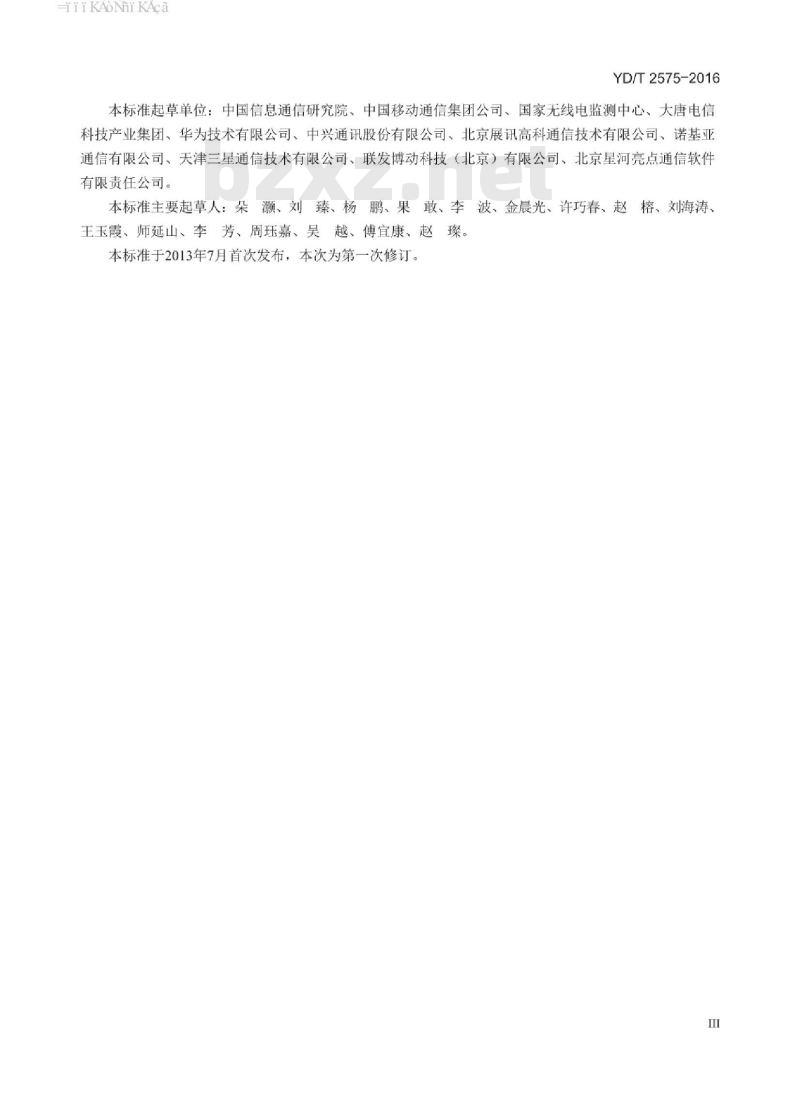

本标准起草单位：中国信息通信研究院、中国移动通信集团公司、国家无线电监测中心、大唐电信科技产业集团、华为技术有限公司、中兴通讯股份有限公司、北京展讯高科通信技术有限公司、诺基亚通信有限公司、天津三星通信技术有限公司、联发博动科技（北京）有限公司、北京星河亮点通信软件有限责任公司。
本标准主要起草人：朵灏、刘臻、杨榕、刘海涛
鹏、果敢、李波、金晨光、许巧春、赵王玉霞、师延山、李芳、周珏嘉、吴越、傅宣康、赵璨。本标准于2013年7月首次发布，本次为第一次修订。HiiKANiKAca

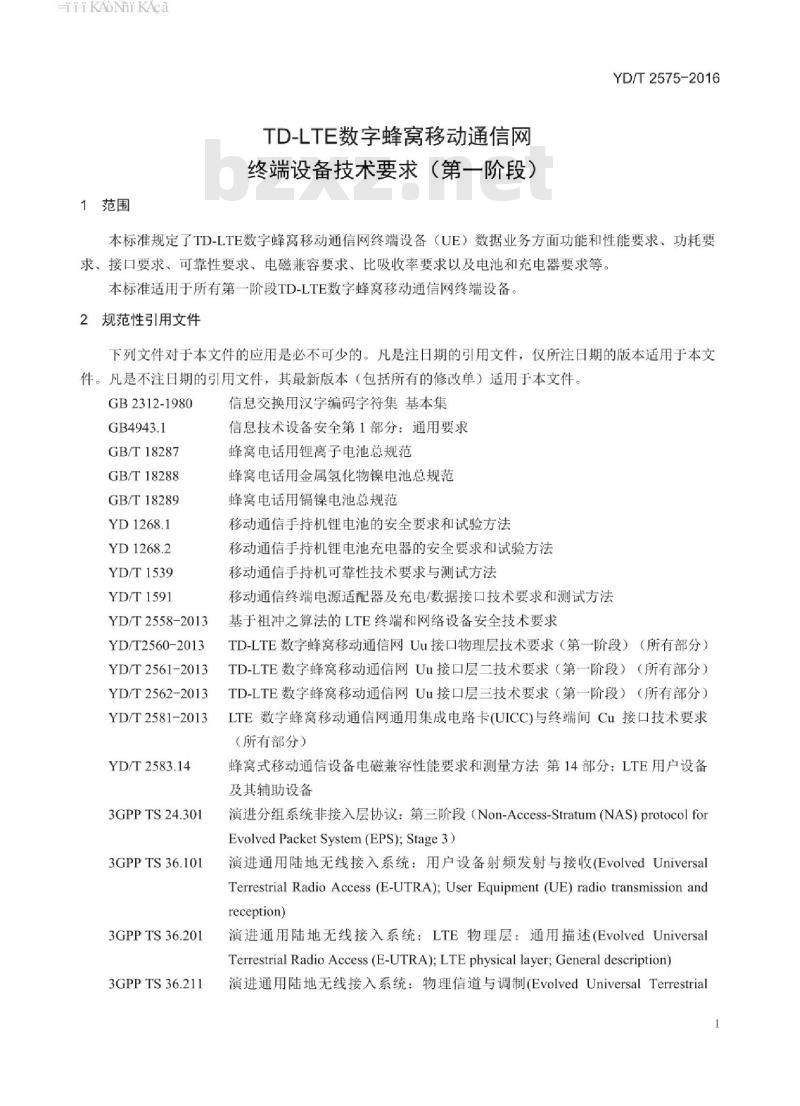

1范围
TD-LTE数字蜂窝移动通信网
终端设备技术要求（第一阶段）YD/T2575-2016
本标准规定了TD-LTE数字蜂窝移动通信网终端设备（UE）数据业务方面功能和性能要求、功耗要求、接口要求、可靠性要求、电磁兼容要求、比吸收率要求以及电池和充电器要求等。本标准适用于所有第一阶段TD-LTE数字蜂窝移动通信网终端设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 2312-1980
GB/T18287
GB/T18288
GB/T18289
YD/T1539
YD/T1591
YD/T2558-2013
YD/T2560-2013
YD/T 2561-2013
YD/T2562-2013
YD/T2581-2013
YD/T2583.14
3GPPTS24.301
3GPP TS 36.101
3GPPTS36.201
3GPPTS36.211
信息交换用汉字编码字符集基本集信息技术设备安全第1部分：通用要求蜂窝电话用锂离子电池总规范
蜂窝电话用金属氢化物镍电池总规范蜂窝电话用镉镍电池总规范
移动通信手持机锂电池的安全要求和试验方法移动通信手持机锂电池充电器的安全要求和试验方法移动通信手持机可靠性技术要求与测试方法移动通信终端电源适配器及充电/数据接口技术要求和测试方法基于祖冲之算法的LTE终端和网络设备安全技术要求TD-LTE数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）（所有部分）TD-LTE数字蜂窝移动通信网Uu接口层二技术要求（第一阶段）（所有部分）TD-LTE数字蜂窝移动通信网Uu接口层三技术要求（第一阶段）（所有部分）LTE数字蜂窝移动通信网通用集成电路卡(UICC)与终端间Cu接口技术要求（所有部分）
蜂窝式移动通信设备电磁兼容性能要求和测量方法第14部分：LTE用户设备及其辅助设备
演进分组系统非接入层协议：第三阶段（Non-Access-Stratum(NAS)protocolfoiEvolvedPacketSystem(EPS);Stage3)演进通用陆地无线接入系统：用户设备射频发射与接收(EvolvedUniversalTerrestrial Radio Access (E-UTRA); User Equipment (UE) radio transmission andreception)
演进通用陆地无线接入系统：LTE物理层：通用描述（EvolvedUniversalTerrestrial Radio Access (E-UTRA); LTE physical layer; General description)演进通用陆地无线接入系统：物理信道与调制(EvolvedUniversalTerrestrial1
HiiKAoNiKAca
YD/T2575-2016
3GPPTS36.212
3GPPTS36.213
3GPPTS36.214
3GPPTS36.300
3GPPTS36.302
3GPP TS36.304
3GPP TS 36.306
3GPPTS36.321
3GPPTS36.322
3GPPTS36.323
3GPP TS 36.331
Radio Access (E-UTRA); Physical channels and modulation)演进通用陆地无线接入系统：复用与信道编码(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Multiplexing and channel coding)演进通用陆地无线接入系统：物理层过程EvolvedUniversalTerrestrialRadioAccess(E-UTRA);Physical layerprocedures)演进通用陆地无线接入系统：物理层测量(EvolvedUniversalTerrestrialRadioAccess (E-UTRA); Physical layer, Measurements)演进通用陆地无线接入系统和演进通用陆地无线接入网：总述（第二阶段）(Evolved Universal Terrestrial Radio Access (E-UTRA) and Evolved UniversalTerrestrial Radio Access Network (E-UTRAN); Overall description; Stage 2)演进通用陆地无线接入系统：物理层提供的业务(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Services provided by the physical layer)演进通用陆地无线接入系统：空闲模式的用户设备过程(EvolvedUniversalTerrestrial Radio Access (E-UTRA); User Equipment (UE) procedures in idle mode)演进通用陆地无线接入系统：用户设备射频接入能力(EvolvedUniversalTerrestrialRadio Access (E-UTRA); User Equipment (UE) radio access capabilities)演进通用陆地无线接入系统：媒介接入控制协议(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Medium Access Control (MAC) protocol specification)演进通用陆地无线接入系统：无线链路控制协议(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Radio Link Control (RLC) protocol specification)演进通用陆地无线接入系统：分组数据会聚协议(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Packet Data Convergence Protocol (PDCP) specification)演进通用陆地无线接入系统：无线资源控制协议(EvolvedUniversalTerrestrialRadio Access (E-UTRA);RadioResource Control (RRC); Protocol specification)3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
终端设备TerminalEquiment
与无线接入子系统进行交互的终端设备整体。除特别说明外，本文中终端设备、UE是同一概念。3.2缩略语
下列缩略语适用于本文件。
Acknowledgment
Adjacent Channel Leakage RatioAdjacentChannel Selectivity
Acknowledged Mode
Additional MaxPowerReduction确认字符
相邻频道泄漏比
邻道选择性
确认模式
额外最大功率回退
TiiKAoNiKAca
C_RNTI
DL-SCH
EARFCN
E-UTRA
E-UTRAN
Automatic Neighbor Relation
Automatic Repeat-Request
AdditiveWhite Gaussian NoiseBroadcast Control Channel
Broadcast Channel
Block Error Rate
Binary Phase Shift Keying
Buffer Status Report
Band Width
Cell Radio Network Temporary IdentifierCommon Control Channel
Control Channel Element
Cycle Time Delay Diversity
Cell Group Identity
Connection Management
Cyclic Prefix
Channel Quality Indicator
Closed Subsciber Group
Channel State Information
Continuous Wave
Dedicated Control Channel
Downlink Control InformationDownlink Shared Channel
Data Radio Bearer
Dedicated Reference Signal
Discontinuous Reception
Dedicated Traffic Channel
Discontinuous Transmit
Downlink Pilot Timeslot
E-UTRA Absolute Radio Frequency Channel NumberEPS Mobility Management
Evolved Packet System
EPS Session Management
EarthquakeAndTsunami Warning SystemEvolvedUTRA
EvolvedUTRAN
Error Vector Magnitude
Frequency Switch Transmit Diversity自动邻区关联
自动重传请求
加性高斯白噪声
广播控制信道
广播信道
误块率
二进制相移键控
缓存状态报告
频带宽度
YD/T2575-2016
小区无线网络临时标识
公共控制信道
控制信道单元
循环时延分集
小区组标识
连接管理
循环前缀
信道质量指示
闭合用户组
信道状态信息
连续波
专用控制信道
下行控制信息
下行共享信道
数据无线承载
专用参考信号
非连续接收
专用业务信道
非连续发送
下行导频时隙
绝对无线频率信道号
EPS移动管理
演进分组系统
EPS会话管理
地震海啸告警系统
演进的UMTS陆地无线接入bzxz.net
演进的UMTS陆地无线接入网络
误差矢量幅度
频率开关发射分集
HiiKAoNiKAca
YD/T2575-2016
PCFICH
Globally Unique Temporary UE IdentityHybrid Automatic Repeat RequestIdentity
Inverse Discrete Fourier TransformInternational Mobile Equipment IdentityInternational Mobile Subscriberldentification NumberInternet Protocol
Medium Access Control
Measurement Band Width
Modulation and Coding SchemeMobile Equipment
Master InformationBlock
Multi-input Multi-output
Max Power Reduction
Mobile Terminal
Negative Acknowledgement
Non Access Stratum
OFDMA Channel Noise GeneratorOrthogonal Frequency Division Multiplexing AccessPower Amplifier
Physical Broadcast Channel
Paging Control Channel
Physical Control Format Indicator ChannelPaging Channel
Personal Digital Assistant
Physical Downlink Control ChannelPacket Data Convergence ProtocolPublic Data Network
Physical Downlink Shared ChannelProtocol Data Unit
Physical HARQ Indicator CHannelPower Headroom Report
Public Land Mobile Network
Precoding Matrix Indicator
Part per Million
Physical Random Access ChannelPhysical Resource Block
Primary Synchronization Signal全球唯一临时用户标识
混合自动重传请求
离散傅里叶逆变换
国际移动设备身份码
国际移动用户识别码
互联网协议
媒体介入控制层
测量带宽
调制编码格式
移动设备
系统信息块
多输入多输出
最大发射功率回退
移动终端
否定应答
非接入层
OFDMA信道噪声发生器
正交频分复用多址
物理广播信道
寻呼控制信道
物理控制格式指示信道
寻呼信道
掌上电脑
物理下行控制信道
分组数据汇聚协议
公用数据网
物理下行共享信道
协议数据单元
物理HARQ指示信道
功率余量报告
公共陆地移动网络
预编码矩阵指示
百万分比
物理随机接入信道
物理资源块
主同步信号
TiiKAoNiKAca
SC-FDMA
Physical Uplink Control ChannelPhysical Uplink Shared ChannelQuadrature Amplitude ModulationQuadrature Phase Shift KeyingRandom Access Channel
Radio Access Technology
Resource Block
Resource Element
Radio Frequency
Rank Indicator
Radio Link Control
Robust Header Compression
Radio Resource Control
Reference Signal
Reference Signal Receiving PowerReference Signal Receiving QualitySingle Carrier Frequency Division Multiple AccessService Data Unit
Subframe
Space Frequency Block Code
System Information Block
Session Management
Short Messaging Service
Sequance Number
Signal to Noise Ratio
Signalling Radio Bearer
Sounding Reference Signal
SecondarySynchronization SignalTiming Advance
Transport Block
Transport Block Size
Time Division Duplexing
Terminal Equiment
Transparent Mode
Temporary Mobile Subscriber IdentityTransmit Power Control
Transmission Time Interval
Transmit
YD/T2575-2016
物理上行控制信道
物理上行共享信道
正交振幅键控
四相相移键控信号
随机接入信道
无线接入技术
资源块
资源单元
秩指示
无线链路控制
鲁棒性头压缩
无线资源控制协议
参考信号
参考信号接收功率
参考信号接收质量
单载波频分多址
服务数据单元
空频块编码
系统信息块
会话管理
短信服务
序列号
信号与噪声比
信令无线承载
探测参考信号
辅同步信号
时间提前量
传输块
传输块大小
时分双工
终端设备
透明模式
临时识别码
发射功率控制
传输时间间隔
iiKAoNiKAca
YD/T2575-2016
UL-SCH
4概述
UplinkControl Information
User Equipment
Uplink
Uplink Shared Channel
Unacknowledged Mode
Uplink Pilot Timeslot
Universal Serial BUS
UniversalSubscriberIdentityModuleUniversalTelecommunicationRadioAccessUSIM
上行控制信息
用户设备
上行共享信道
非确认模式
上行导频时隙
通用串行总线
全球用户识别卡
通用陆地无线接入
图1TD-LTE终端设备逻辑结构图
TD-LTE终端设备，亦称为用户设备，根据其用途和功能的不同可分为多种类型。终端根据其连接设备的不同应提供相应的兼容性接口，如TD-LTE终端与TD-LTE网络设备的空中接口、USB接口等。终端设备应包含能进行无线信号收发、基带处理和高层应用运行的ME设备和一个可拆卸的、可以保存数据、程序和安全身份识别的智能卡USIM。ME和USIM之间通过标准的Cu接口相连。ME设备逻辑上可进一步分为更小的单元设备，它们分别是负责无线接收和发送及相关功能的MT设备和负责运行端到端高层应用的TE设备。MT设备和TE设备之间可以通过多种物理方式（有线或无线）实现连接在图2所示的TD-LTE逻辑结构图中，终端设备通过TD-LTE空中接口(Uu接口)与基站设备系统相连，并通过这个基站设备系统与核心网(CN)实现通信，进而完成整个端到端的业务接续。核心网
eNodeB
图2UE在TD-LTE系统逻辑结构中所处的位置s1
eNodeB
YD/T2575-2016
LTE第一阶段终端在空中接口协议栈版本方面可以遵循3GPPR8版本，也可以遵循R9版本。在后续正文中提及R8版本终端即指遵循3GPPR8版本协议栈的LTE终端：R9版本终端即指遵循3GPPR9版本协议栈的LTE终端。
5UE分类和功率等级
5.1UE的分类
根据UE的尺寸和使用范围，大致可将UE进行以下分类：手持台：体积小，适合于手持，能够独立支持TD-LTE分组域承载业务的设备：数据卡：不能独立使用，需要与其他诸如笔记本电脑或PDA等设备连接后才能支持TD-LTE分组域承载业务的设备；
其他UE：不属于以上类型，可独立或与其他设备联合使用，支持TD-LTE分组域承载业务的设备。
5.2UE的功率等级
UE的功率等级是按最大输出功率来定义的。UE按功率等级仅有一个等级，见表1。表1UE的功率等级
功率等级
5.3UE传输能力等级
最大输出功率
+23dBm
+2dB/—2dB
按照UE的上下行传输能力，可以把UE分为以下5个传输能力等级，见表2、表3。表2UE下行业务能力等级描述
UE等级
等级1
等级2
等级3
等级4
等级5
每个TTI所能接收的
DL-SCH传输块比特数
102048
150752
299552
UE等级
等级1
等级2
等级3
等级4
等级5
6承载业务
UE应支持分组域承载业务
每个TTI所能接收的DL-SCH
每个传输块的比特数
149776
表3UE上行业务能力等级描述
每个TTI所能发送的UL-SCH传输块比特数5160
软信道的比特数
250368
1237248
1237248
1827072
3667200
下行空时复用最
大支持的层数
上行是否支持64QAM
下行分组数据业务：支持分组数据业务的UE应支持与其能力等级相匹配的下行峰值承载速率的分组数据传输：
上行分组数据业务：支持分组数据业务的UE应支持与其能力等级相匹配的上行峰值承载速率7
YD/T2575-2016
的分组数据传输。
多个承载业务组合：UE支持建立至少2个分组域业务承载的组合。7UE功能
7.1UE人机界面的基本功能
7.1.1人机界面功能总述
各种类型的UE人机界面应符合如下基本功能要求，见表4表4UE人机界面的基本功能
数据连接进展指示
PLMN指示
PLMN选择
业务指示器
签约识别管理
(卡识别管理）
RAT模式指示
输入法
电池容量指示及告警
充电能力
中文支持能力
UE的其他功能
7.1.2数据连接进展指示
必选支持
手持台、数据卡（电脑客户端）必选支持：其他类型如有可视人机界面应支持，如果无人机界面可不支持手持台、数据卡（电脑客户端）必选支持：其他类型UE根据应用需求可选支持手持台必选支持：
其他类型UE根据应用需求可选支持必选支持
手持台、数据卡（电脑客户端）必选支持：其他类型UE如有可视人机界面应支持，如果无人机界面可不支持必选支持：
如果无人机界面可不支持
手持台以及其他类型具备独立电源的UE必选支持：数据卡可选支持
手持台必选支持：
其他类型UE根据应用需求可选支持具备人机界面且具备输入功能的UE必选支持。手持台以及其他具有人机界面和充电电池的UE必选支持：其他类型UE根据应用需求可选支持手持台以及其他具有人机界面和充电电池的UE必选支持：其他类型UE根据应用需求可选支持手持台、数据卡（电脑客户端）必选支持；其他类型UE根据应用需求可选支持必选支持
此功能应根据网络返回的信令信息给出指示，如声音提示或者可视的符号或图形显示。用户可以根据各种类型的指示了解当时连接所处的状态以确认连接建立是否成功。7.1.3PLMN指示
此功能应显示UE当前注册网络的PLMN号或PLMN号对应的运营商标识，以便用户确认UE是否在网或是否处于漫游状态。
7.1.4PLMN选择
当有多于一个可用PLMN时，用户可以使用此功能选择其中一个PLMN，用户也可以对PLMN选择方式进行设置。
