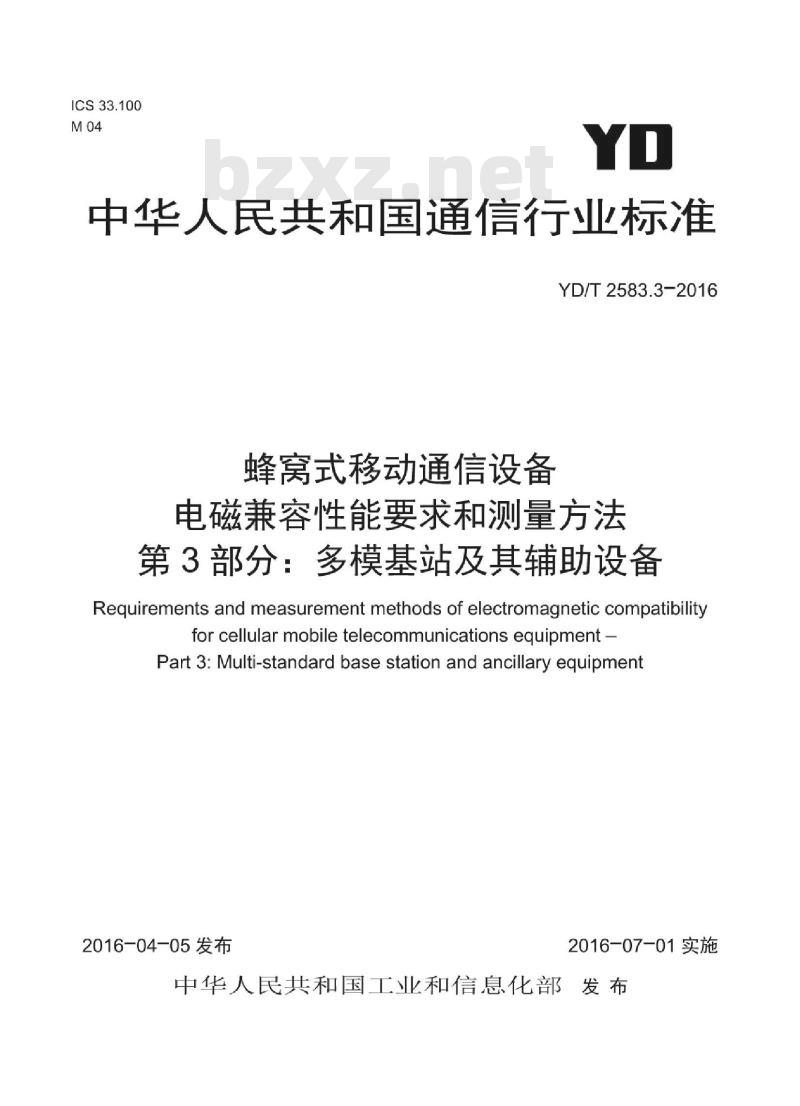

【YD通讯标准】 蜂窝式移动通信设备电磁兼容性能要求和测量方法 第3部分:多模基站及其辅助设备

ICS33.100
中华人民共和国通信行业标准
YD/T2583.3-2016
蜂窝式移动通信设备
电磁兼容性能要求和测量方法
第3部分：多模基站及其辅助设备Requirements and measurement methods of electromagnetic compatibilityforcellularmobiletelecommunicationsequipment-Part 3: Multi-standard base station and ancillary equipment2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引用文件
术语、定义和缩略语
试验条件：
性能评估方法
性能判据
适用性
扰测量方法和限值
抗扰度试验方法和等级
YD/T2583.3-2016
YD/T2583.3-2016

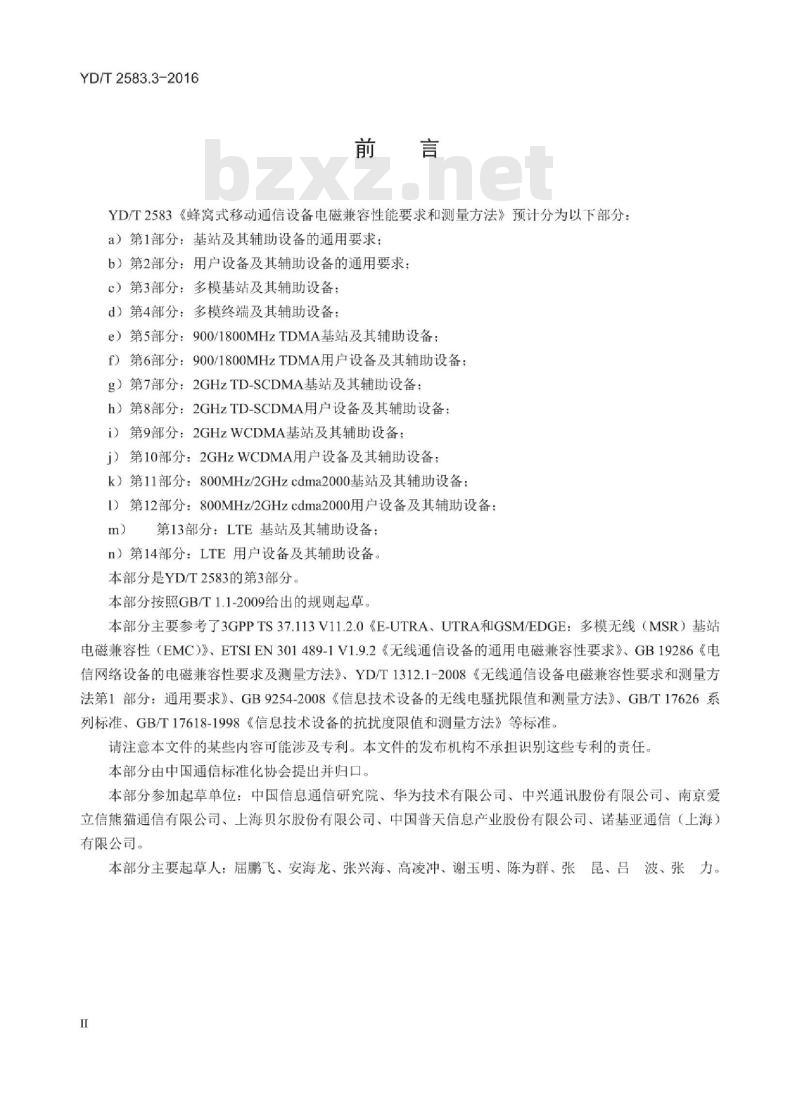

YD/T2583《蜂窝式移动通信设备电磁兼容性能要求和测量方法》预计分为以下部分：a）第1部分：基站及其辅助设备的通用要求：b）第2部分：用户设备及其辅助设备的通用要求c）第3部分：多模基站及其辅助设备；d）第4部分：多模终端及其辅助设备；e）第5部分：900/1800MHzTDMA基站及其辅助设备：f）第6部分：900/1800MHzTDMA用户设备及其辅助设备：g）第7部分：2GHzTD-SCDMA基站及其辅助设备；h）第8部分：2GHzTD-SCDMA用户设备及其辅助设备i）第9部分：2GHzWCDMA基站及其辅助设备：j）第10部分：2GHzWCDMA用户设备及其辅助设备；k）第11部分：800MHz/2GHzcdma2000基站及其辅助设备：1）第12部分：800MHz/2GHzcdma2000用户设备及其辅助设备；m
第13部分：LTE基站及其辅助设备；n）第14部分：LTE用户设备及其辅助设备本部分是YD/T2583的第3部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分主要参考了3GPPTS37.113V11.2.0《E-UTRA、UTRA和GSM/EDGE：多模无线（MSR）基站电磁兼容性（EMC）》、ETSIEN301489-1V1.9.2《无线通信设备的通用电磁兼容性要求》、GB19286《电信网络设备的电磁兼容性要求及测量方法》、YD/T1312.1-2008《无线通信设备电磁兼容性要求和测量方法第1部分：通用要求》、GB9254-2008《信息技术设备的无线电骚扰限值和测量方法》、GB/T17626系列标准、GB/T17618-1998《信息技术设备的抗扰度限值和测量方法》等标准。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分参加起草单位：中国信息通信研究院、华为技术有限公司、中兴通讯股份有限公司、南京爱立信熊猫通信有限公司、上海贝尔股份有限公司、中国普天信息产业股份有限公司、诺基亚通信（上海）有限公司。
本部分主要起草人：屈鹏飞、安海龙、张兴海、高凌冲、谢玉明、陈为群、张昆、吕波、张力。II
iiKAoiKAca
YD/T2583.3-2016

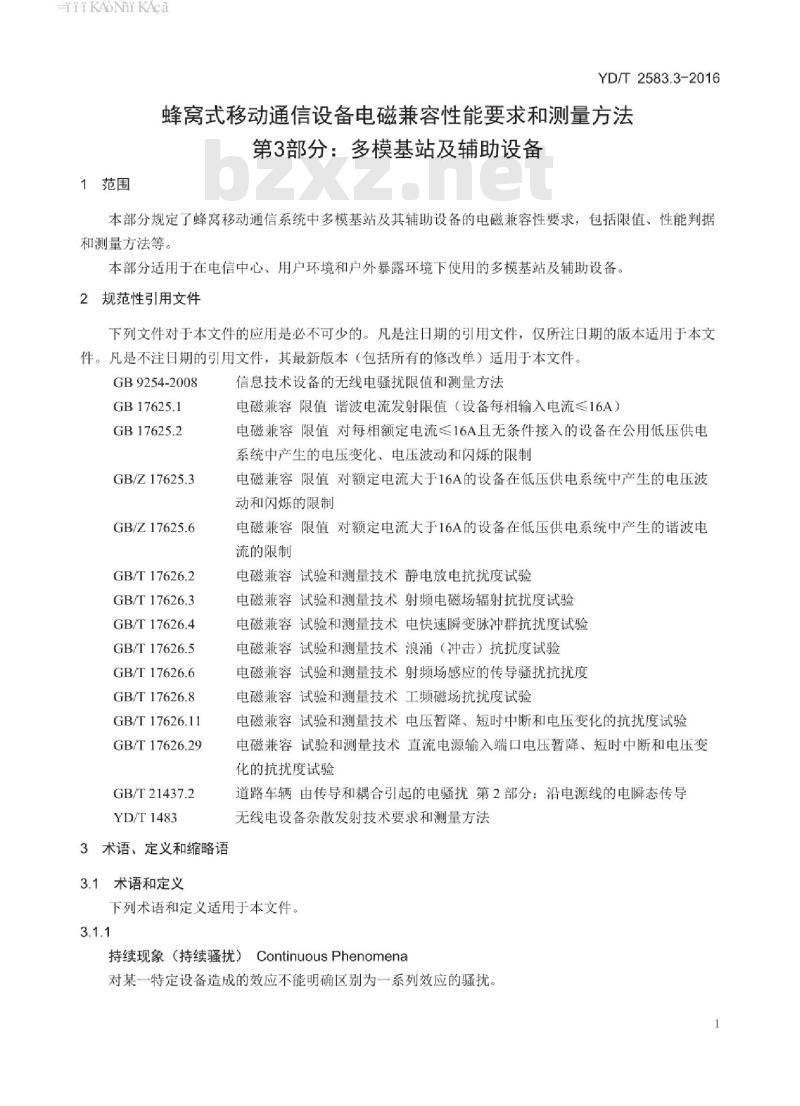

蜂窝式移动通信设备电磁兼容性能要求和测量方法第3部分：多模基站及辅助设备
1范围
本部分规定了蜂窝移动通信系统中多模基站及其辅助设备的电磁兼容性要求，包括限值、性能判据和测量方法等，
本部分适用于在电信中心、用户环境和户外暴露环境下使用的多模基站及辅助设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 9254-2008
GB17625.1
GB17625.2
GB/Z17625.3
GB/Z17625.6
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T 17626.5
GB/T17626.6
GB/T 17626.8
GB/T17626.11
GB/T17626.29
GB/T21437.2
YD/T1483
3术语、定义和缩略语
3.1术语和定义
信息技术设备的无线电骚扰限值和测量方法电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验
道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导无线电设备杂散发射技术要求和测量方法下列术语和定义适用于本文件。3.1.1
持续现象（持续骚扰）（
ContinuousPhenomena
对某一特定设备造成的效应不能明确区别为一系列效应的骚扰1
iiiKAoNiKAca
YD/T2583.3-2016

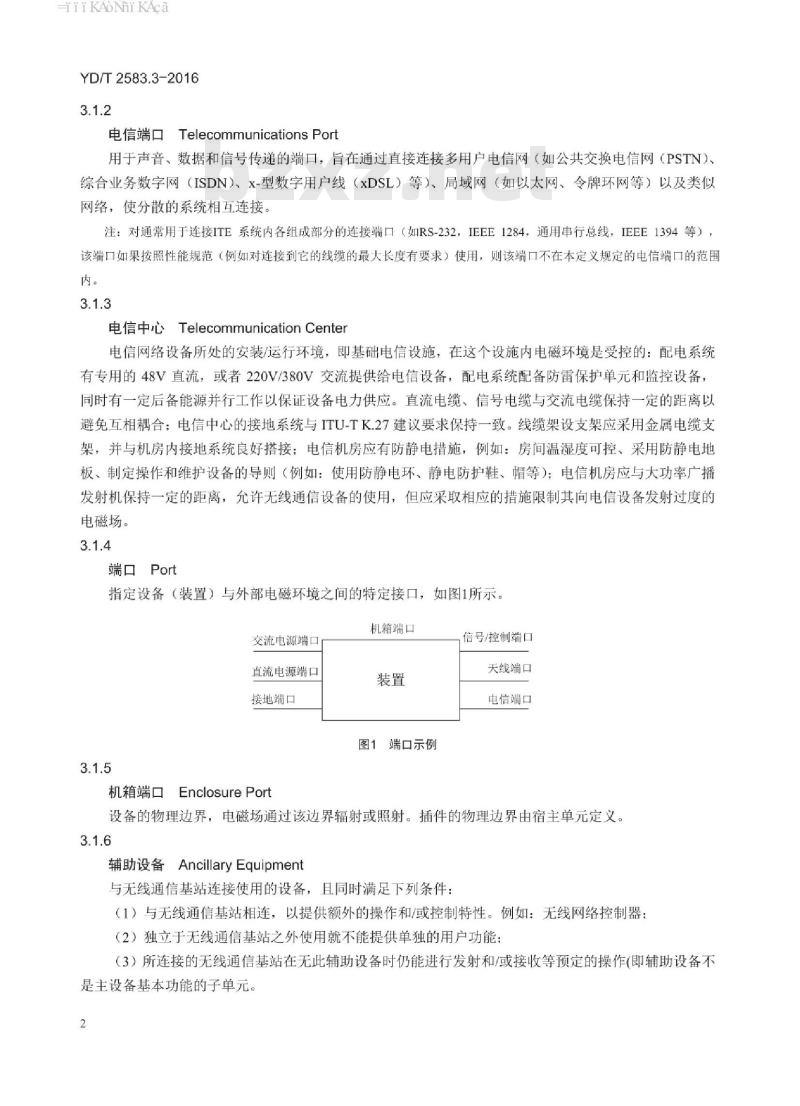

电信端口TelecommunicationsPort用于声音、数据和信号传递的端口，旨在通过直接连接多用户电信网（如公共交换电信网（PSTN）综合业务数字网（ISDN）、x-型数字用户线（xDSL）等），局域网（如以太网、令牌环网等）以及类似网络，使分散的系统相互连接。注：对通常用于连接ITE系统内各组成部分的连接端口（如RS-232，IEEE1284，通用串行总线，IEEE1394等）该端口如果按照性能规范（例如对连接到它的线缆的最大长度有要求）使用，则该端口不在本定义规定的电信端口的范围内。
电信中心TelecommunicationCenter电信网络设备所处的安装/运行环境，即基础电信设施，在这个设施内电磁环境是受控的：配电系统有专用的48V直流，或者220V/380V交流提供给电信设备，配电系统配备防雷保护单元和监控设备，同时有一定后备能源并行工作以保证设备电力供应。直流电缆、信号电缆与交流电缆保持一定的距离以避免互相耦合：电信中心的接地系统与ITU-TK.27建议要求保持一致。线缆架设支架应采用金属电缆支架，并与机房内接地系统良好搭接：电信机房应有防静电措施，例如：房间温湿度可控、采用防静电地板、制定操作和维护设备的导则（例如：使用防静电环、静电防护鞋、帽等）；电信机房应与大功率广播发射机保持一定的距离，充许无线通信设备的使用，但应采取相应的措施限制其向尚电信设备发射过度的电磁场。
端口Port
指定设备（装置）与外部电磁环境之间的特定接口，如图1所示。交流电源端口
直流电源端口
接地端口
机箱端EnclosurePort
机箱端口
图1端口示例
信号/控制端口
天线端口
电信端口
设备的物理边界，电磁场通过该边界辐射或照射。插件的物理边界由宿主单元定义。3.1.6
辅助设备AncillaryEquipment
与无线通信基站连接使用的设备，且同时满足下列条件：（1）与无线通信基站相连，以提供额外的操作和/或控制特性。例如：无线网络控制器：（2）独立于无线通信基站之外使用就不能提供单独的用户功能；（3）所连接的无线通信基站在无此辅助设备时仍能进行发射和/或接收等预定的操作（即辅助设备不是主设备基本功能的子单元。
TiiKAoNiKAca
工作频率范围OperatingFrequencyRange无线通信基站上下行工作的射频频段范围3.1.8
户外暴露环境OutsideExposureEnvironmentYD/T2583.3-2016
处于户外的物理设施环境。这类环境通常没有好的防护和接地措施，且应用环境比用户环境要恶劣这类环境主要包括但不限于：
一街边安装环境：
一用户楼宇顶部安装环境：
一用户楼宇外墙安装环境：
一挂杆安装环境
用户环境UserEnvironment
不符合电信中心要求的用户或商业楼宇环境，这类环境通常无法保证良好的防护和接地等措施，相比电信中心环境，这类环境要严酷，主要包括但不限于：一用户或商业楼宇楼道：
一用户或商业楼宇弱电井：
一用户或商业楼宇配电室：
一用户或商业楼宇地下室。
基站设备BaseStationEquipment能接收和发射无线信号，可与移动台之间实现双向移动通信的设备。按照应用形态，基站设备可以分为宏基站、分布式基站、微基站，微微基站及一体化天线基站等。按照制式数量，基站设备可以分为单模基站和多模基站。按照频段数量，基站设备可以分为单频基站和多频基站。按照载波数量，基站设备可以分为单载波基站和多载波基站。3.1.11
多模基站Multi-StandardRadioBaseStation能同时接收或发射两种或两种以上应用了不同无线接入技术的载波的基站。根据不同无线接入技术是否可工作在同司一宣称的RF频段内，多模基站可分为同频段多模基站及异频段多模基站。
非一体化天线基站Non-IntegralAntennaBaseStation该类无线通信基站使用连接器、波导法兰盘，或通过馈入器、波导与天线直接相连。对于这类基站天线端口和机箱端口是分离的。3.1.13
分布式基站DistributedBaseStatior3
iiiKAoNiKAca
YD/T2583.3-2016
基带单元和射频单元支持独立安装，可以将基带单元安装在附近具备条件的基站内，或与其他网络设备集中安装在机房内，通过光纤与站点上的射频拉远单元连接的基站。3.1.14
宏基站MacroBaseStation
电源、基带部分和射频部分安装在同一个机柜中，射频线缆出柜安装，这种基站体积较大，承载话务量多，覆盖范围广。可以分为室内宏基站和室外宏基站。3.1.15
一体化天线基站IntegralAntennaBaseStation该类无线通信基站的天线设计为不使用额外连接器与基站相连，且天线是基站的一部分。一体化天线对于设备可以是内置的或外置的。对于这类基站，天线端口和机箱端口是等价的。不包含微基站、微微基站。
微基站Micro Base Station
基带部分和射频部分集成在一起，主要进行城区街道覆盖，室外热点覆盖、补盲等，覆盖面积较小，成本低。
微微基站PicoBaseStation
微微基站是微基站的一种衍生物，一般由市电供电，基带部分和射频部分集成在一个较小的机壳内，主要进行室内区域覆盖，覆盖面积小，用户量低。3.1.18
直放站Repeater
又名中继器，在下行（从基站到用户设备）和上行（从用户设备到基站）方向对辐射或传导的RF载波进行接收、放大和发射的设备。3.1.19
吞吐量Throughput
对于分组数据业务，在不去顿/包条件下能够转发顿/包的最大速率，单位为比特/秒3.1.20
试验辅助设备TestAncillaryEquipment为试验提供必需的数据和建立通信连接所需的基本设备和控制设备。3.1.21
瞬态现象（瞬态骚扰）TransientPhenomena在两个相邻的稳定状态之间变化的物理现象或物理量，变化时间小于所关注的时间尺度。3.1.22
无线通信设备RadioCommunicationsEquipment包括一个或多个无线电发信机和/或收信机和/或固定使用、车载使用、便携使用的通信设备或其中的某部分。无线通信设备可以与辅助设备一起使用，但基本功能不依赖辅助设备完成。3.1.23
TiiKAoNiKAca
信号/控制端口SignalandControlPort除天线和电信端口外的传送信息或控制信号的端口。3.1.24
主功能PrimaryFunction
制造商声称的复合无线电基站的最主要功能。3.1.25
主设备PrimaryEquipment
复合无线电设备中支持主功能的设备。3.2缩略语
本文件采用了以下缩略语。
E-UTRA
4试验条件
4.1通用条件
Alternating Current
Bit ErrorRate
Block Error Ratebzxz.net
Direct Current
Evolved Universal Terrestrial Radio AccessElectroMagneticCompatibilityEquipmentUnderTest
Frame Erasure Ratio
Multi-Standard Radio
Radio Access Technology
Radio Frequency
UMTSTerrestrial RadioAccess
比特误码率
块误码率
YD/T2583.3-2016
演进通用陆地无线接入
电磁兼容性
被测设备
顿丢失率
多模无线
无线接入技术
通用陆地无线接入
EUT应在正常试验环境下进行试验，试验条件应记录在报告中。无论EUT是否需要特殊的软件或试验夹具连接到相关设备，试验条件都应尽可能的接近正常或典型的实际运行状态。EUT的试验布置应尽可能地与实际的安装条件接近，布线应与实际过程相一致。如EUT按制造商规定应安装在支架内或机箱内时，除非另有说明，EUT应安置在机箱内，并且所有盖板及接线板应按照正常的运行状态放置。在正常工作下的端口应与辅助设备相连或通过电缆与模拟辅助设备的端接阻抗相连。RF输入和输出端口应被正确端接。应采取措施避免抗扰度试验信号对测量设备和位于试验环境内/外的试验辅助设备（如信号源、辅助设备等）的影响：对于一体化天线基站，如果天线可分离，建议天线与基站断开，且大线连接器须正确端接到测试设备或合适的非辐射负载。应采取预防措施以确保连接大线连接器和测试设备或终端的电缆对测试结果没有影响。EUT每种类型的信号端口均须进行测试。正常安装条件下在同一保护套内的多根电缆（如64对的平衡电缆）或混合电缆（例如由光纤和铜线组合），可作为单根电缆测试。为了美观或便于接线而捆绑在一起的多根电缆应选择单根电缆进行测试。5
HiiKAoNiKAca
YD/T2583.3-2016
如果设备有大量的端口，就必须挑选足够数量的端口以确保能模拟实际情况且确保不同类型的端口都能被试验。
对于多模基站，每个相关端口都需要测试。但对于同一端口，除非4.3条中要求对每种RAT单独进行测试，否则仅需在多模同时工作状态下进行一次测试。当要求EUT工作于发送/接收模式时，应满足以下条件：EUT工作于最大发射功率状态：
采取适当的措施以避免无用信号对测量设备的影响。在试验中工作模式和配置必须准确记录在试验报告中。4.2通用试验布置
4.2.1收信机输入端试验布置
对于一体化天线基站，建立通信链路的有用信号，应从被测设备连接至位于试验环境内的天线。该天线通过适合的同轴线缆，与试验环境之外的RF信号源相连接。对于非一体化天线基站，建立通信链路的有用信号，应使用适合的同轴线缆或天馈线缆从天线端口引出，与试验环境之外的RF信号源相连接。在建立通信链路和测试过程中，应采取适当措施，避免骚扰信号对试验设备的影响。在抗扰度试验中，提供通信链路的有用RF输入信号应高于最大灵敏度参考电平，但不超过30dB。逾入信号电平应记录在试验报告中。在骚扰测量中，收信机的性能应在动态范围内，有用RF输入信号应高于最大灵敏度参考电平，但不超过20dB。输入信号电平应记录在试验报告中。4.2.2发信机输出端试验布置
对于一体化天线基站，建立通信链路的有用RF信号，应从被测设备连接至位于试验环境内的天线。通过适当的衰减，连接到位于试验环境之外的试验设备。对于非一体化天线基站，建立通信链路的有用RF信号，应使用适合的屏蔽同轴线缆或天馈线从天线端口引出，通过适当的衰减，连接到位于试验环境之外的试验设备。在建立通信链路和测试过程中，应采取适当措施，避免骚扰信号对试验设备的影响。应采用设备能发射的最大有用RF信号功率，以此模拟设备在实际应用中的最恶劣使用场景。4.2.3收发信机联合实验布置
在抗扰度测试时，收信机和发信机可能结合为收发信机或结合成一体的设备允许同时测试。在这种情况下，收发信机或收信机和发信机应位于测试环境之内，并且同时暴露于抗扰度测试信号环境中。抗扰度测试，包括复用滤波器、耦合到收信机的有用输入信号，应按照正常工作调制方式调制。发信机应工作于最大额定输出功率状态。应建立通信链路。4.3多模基站业务配置要求
4.3.1业务配置原则
本条仅给出了多模基站在多模同时工作时的业务配置原则。多模基站仅工作在一种RAT时的配置原则见本标准对应部分的相关要求。业务配置时的顺序依次为模式、频段及载波。应配置多模基站的射频输出功率达到制造商宣称的最大功率。如果基站的最大输出功率和支持的最6
HiiKAoNiKAca
大载波数不能同时达到，则骚扰测试应按以下配置分别进行试验：a）支持最大输出功率；
b）支持最多载波。仅在以下两种情况下执行此配置：1）对分布式基站的基带单元进行骚扰测试时：2）对电信端口进行传导骚扰试验时。4.3.2同频段多模基站
YD/T2583.3-2016
对于能够支持各种模式单独工作的同频段多模基站，建议各种模式依次运行。骚扰测试，需要确认现行模式工作正常，能够产生最大扰：抗扰度测试，需要监控现行模式性能指标。若为了节省试验时间，可以同时运行多种模式，并同时监控各种模式的主要性能指标当同频段多模基站中一种RAT为E-UTRA，另外一种RAT为UTRA时，载波和带宽配置原则如下：a）频段带宽应是制造商声明的可支持的最大带宽：b）选择UTRA载波，将其分配到频段的下沿；c）选择E-UTRA载波，将其分配到频段的上沿。E-UTRA信道带宽应为5MHz，如果该基站不支持5MHz信道带宽，则采用支持的最小E-UTRA信道带宽：d）沿已经分配的两种RAT的载波，连续分配支持相同RAT及相同信道带宽的载波，直至达到多模基站支持载波数量的上限或者该频段带宽已被分配的载波占满。当另外一种RAT为GSM时，载波和带宽配置原则如下：a）频段带宽应是制造商声明可支持的最大带宽：b）将两个GSM载波分别分配到频段的上下沿：c）将两个带宽为5MHz的E-UTRA载波分配到频段的中央。如果基站不支持5MHz信道带宽，则采用支持的最小E-UTRA信道带宽。如果可用频段无法容纳两个E-UTRA载波，则仅分配一个载波：d）沿已分配的两个GSM载波边缘，以600kHz为间隔，连续分配GSM载波，直至达到多模基站支持载波数量的上限或者该频段带宽已被分配的载波占满：e）如还有剩余频段可供E-UTRA使用，沿已分配的E-UTRA载波的两侧，连续分配相同带宽的E-UTRA载波直至该频段带宽被已分配的载波占满：f）当基站仅支持一个GSM载波及一个E-UTRA载波时，将GSM载波分配在频段的下沿，将E-UTRA载波分配在频段的上沿。
注：按国家无线电管理部门现有的频谱规划，2G和3GRAT之问不存在同频段现象。4.3.3异频段多模基站
对于能够支持各种模式单独工作的异频段多模基站，建议各种模式依次运行。骚扰测试，需要确认现行模式工作正常，能够产生最大骚扰；抗扰度测试，需要监控现行模式性能指标。若为了节省试验时间，可以同时运行多种模式，并同时监控各种模式的主要性能指标。对于每种RAT工作时的载波配置，应符合本系列标准对应部分的相关要求。4.4免测频段
免测频段是指不进行辐射抗扰度试验的频段。免测频段适用于工作频率低于2.7GHz的无线设备，或工作频率在2.7GHz以上，但射频带宽延伸到2.7GHz以下的设备。免测频段取决于产品制式，详细内容请参考本系列标准的其他部分标准，7
YD/T2583.3-2016
4.5收信机的窄带相应
收信机和收/发信机在离散频率试验过程中产生的窄带响应通过以下方法来判定。在抗扰度试验时，应监视其信号指标是否符合第6章的要求。窄带响应和宽带现象都可能引起信号指标的超差。在此情况下，需作进一步判断将测试信号从原有测试频率向上偏移进行测试，偏移频率值为fofsetfafset定义为恰好大于接收机解调所需的6dB带宽的频带宽度的2倍，或者设备工作时所需要的带宽的2倍。同样，减少相同的频率值再进行测试。若在一种或两种情形下符合第6章的要求，则该响应认为是窄带响应。如果收信机仍然不符合第6章中的性能判据，那么有可能是由另一个窄带响应而引起的。这时将测试频率值增加或减少为1.25Xfafiset再进行测试。如果仍然不符合，则为宽带现象。即EUT有EMC问题在本测试项目中失败。
窄带响应应当忽略。
5性能评估方法
5.1总则
EUT的技术文件中的下列信息，必要时应记录在测试报告中：一EMC测试中及测试后检查的EUT的主要功能：一测试中使用的调制类型及特性(随机比特流，消息格式等)：一测试中与基站连接使用的辅助设备，以及辅助设备的信息：一用来证实建立并保持通信连接的方法：一正常工作下的用户控制功能、存储数据以及在抗扰度测试后这些功能或数据丢失与否的评估方法；
端口的详细列表，以电源、通信、天线或信号/控制来分类以及需要连接的缆线的长度。电源端口需进一步地按交流或直流分类
一维护连接器和编程连接器的列表：一第一级收信机解调器之前的中频滤波器带宽一EUT的工作频率范围：
EUT的使用环境。
5.2辅助设备
辅助设备可以单独进行抗扰度和辐射发射测量，也可以有代表性的配置进行测试。每种状况EUT都需进行所有适用的抗扰和发射测试。5.3中继器和辅助RF放大器
在工作频带内通过射频增益来评估其性能。5.4链路建立
EUT需要根据典型应用场景建立通信链路，如EUT供电、收发信号环路、监控/维护等环路、5.5天馈端口
试验过程中，需要在EUT和测试系统间建立通信链路，并确认天馈口的接收灵敏度和发射功率等指标正常。
5.6电信端口
YD/T2583.3-2016
试验过程中，需要使用合适的试验辅助设备来实时监控EUT的通信链路各种性能指标是否正常，如BER，BLER、FER，吞吐量等。具体监控些指标取决于产品制式，在本标准的其他部分中规定。所使用的试验辅助设备不能影响EUT指标的评估。5.7信号/控制口
试验过程中，通过信号/控制口检测EUT运行环境、运行状态、告警等是否正常。6性能判据
本部分规定了多模基站电磁兼容试验性能判据的整体要求，EUT还应符合多模基站各个制式对于性能判据的特定要求。
6.1基站设备的通用判据
6.1.1持续干扰性能判据（性能判据A）测试中和测试后，EUT应能保持止常工作，且不充许出现低于制造商规定的性能降级或功能去失。一测试中和测试后，通信链路能够保持：一EUT的运行状态和存储数据不允许改变，用户程序功能不允许丧失；一EUT发信机在空闲状态时不应产生无意识的发射操作。6.1.2瞬态干扰性能判据（性能判据B）测试中，通信链路应能够保持。测试后，EUT应能保持正常工作，未出现低于制造商规定的性能降级或功能丢失。EUT发信机在空闲状态时不应产生无意识的发射操作。6.2辅助设备的通用判据
6.2.1持续干扰性能判据（性能判据A）无需操作人员介入，EUT应该能够按照期望的状态持续工作，且不允许出现低于制造商规定的性能降级或功能丢失。一定情况下，可以用允许的性能丢失来代替性能等级。如果制造商没有规定最低的性能等级或允许的性能丢失，则可以从产品说明书或其他技术文件中获得，或达到用户合理期望的EUT的工作状态。6.2.2瞬态干扰性能判据（性能判据B）测试中，充许性能降级，但不充许工作状态或储存数据的改变测试后，无需操作人员介入，EUT应该能够按照期望的状态继续工作，且不允许出现低于制造商规定的性能降级或功能丢失。一定情况下，可以用充许的性能丢失来代替性能等级。如果制造商没有规定最低的性能等级或允许的性能丢失，则可以从产品说明书或其他技术文件中获得，或达到用户合理期望的EUT的工作状态6.3中继器和辅助RF放大器
6.3.1持续干扰性能判据（性能判据A）EUT的增益应在整个暴露期间测量。测试中，测得增益的变化不得多于测试前测得增益的土1dB。测试后，EUT应按预期工作，没有用户控制功能的丧失或存储数据的去失6.3.2瞬态干扰性能判据（性能判据B）测试前和每次暴露过后应测量增益。每次暴露过后EUT增益的变化不得多于士1dB9
