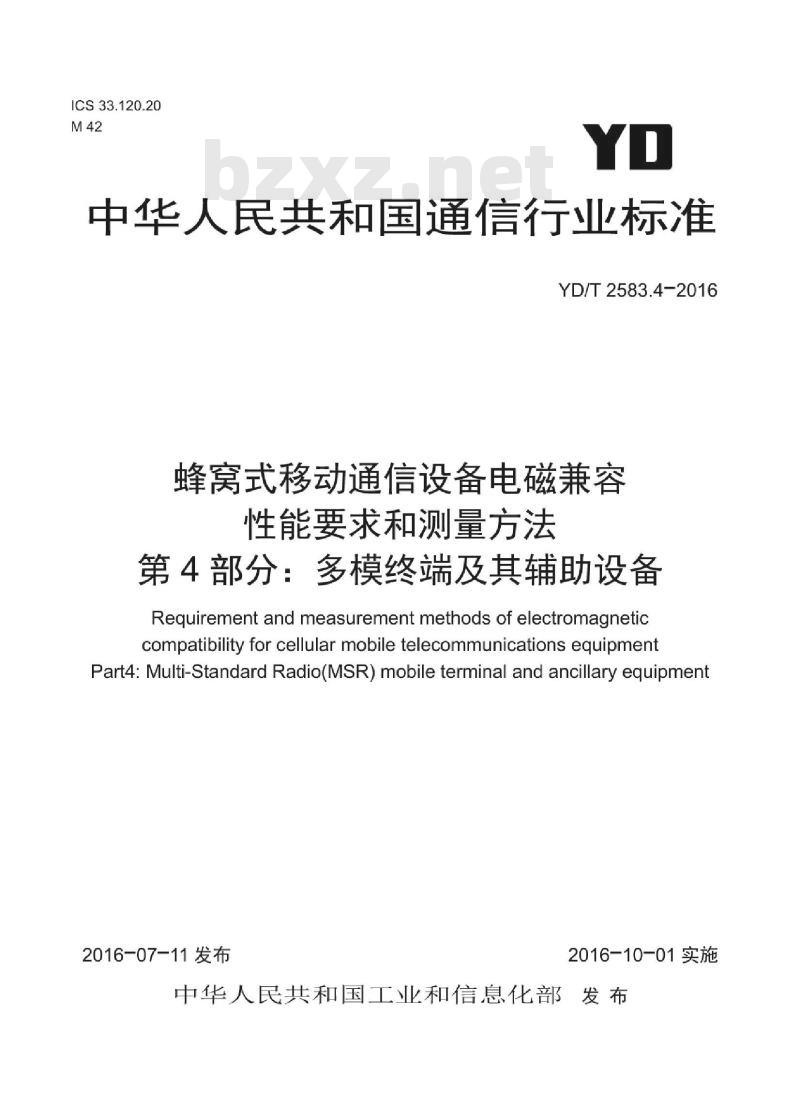

ICS33.120.20
中华人民共和宝玉通信行标准
YD/T2583.4-2016
蜂窝式移动通信设备电磁兼容
性能要求和测量方法
第4部分：多模终端及其辅助设备Requirement and measurement methods of electromagneticcompatibilityforcellularmobiletelecommunicationsequipmentPart4:Multi-StandardRadio(MsR)mobileterminaland ancillaryeguipment2016-07-11发布
2016-10-01实施
中华人民共和国工业和信息化部发布前

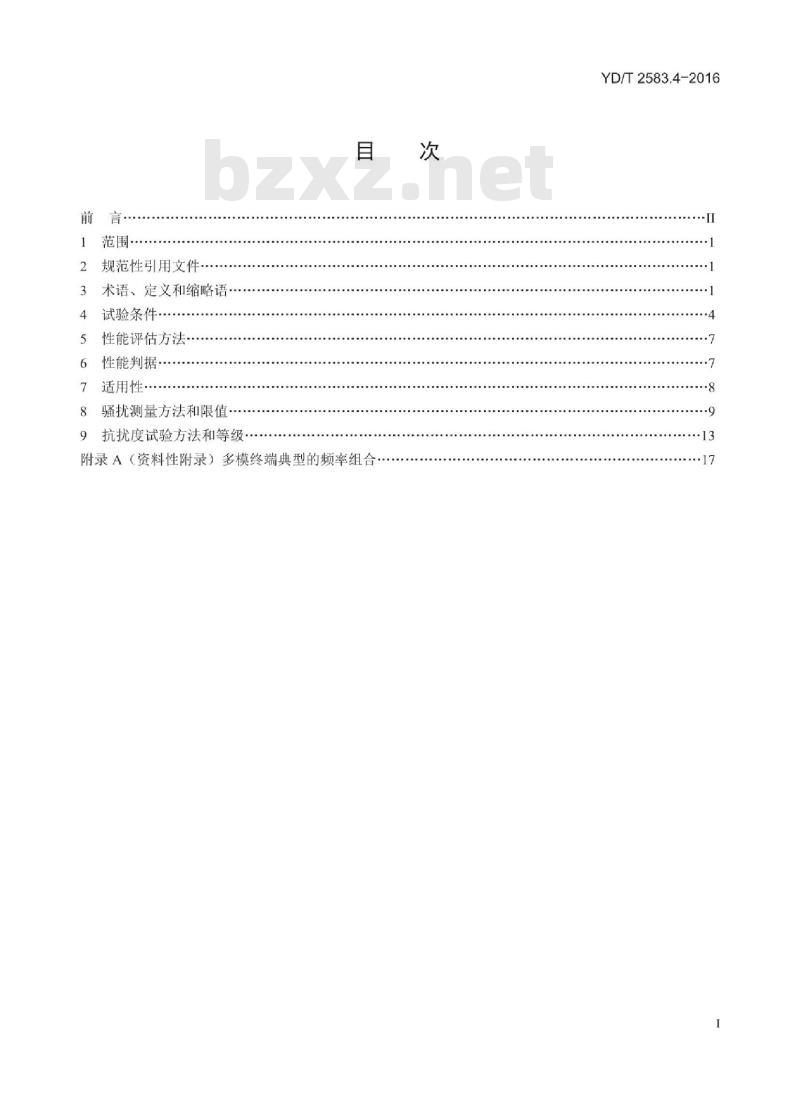

1范围
规范性引用文件
术语、定义和缩略语，
4试验条件·
性能评估方法-
性能判据·
7适用性.
8骚扰测量方法和限值
9抗扰度试验方法和等级·
附录A（资料性附录）多模终端典型的频率组合次
YD/T2583.4-2016
YD/T2583.4-2016

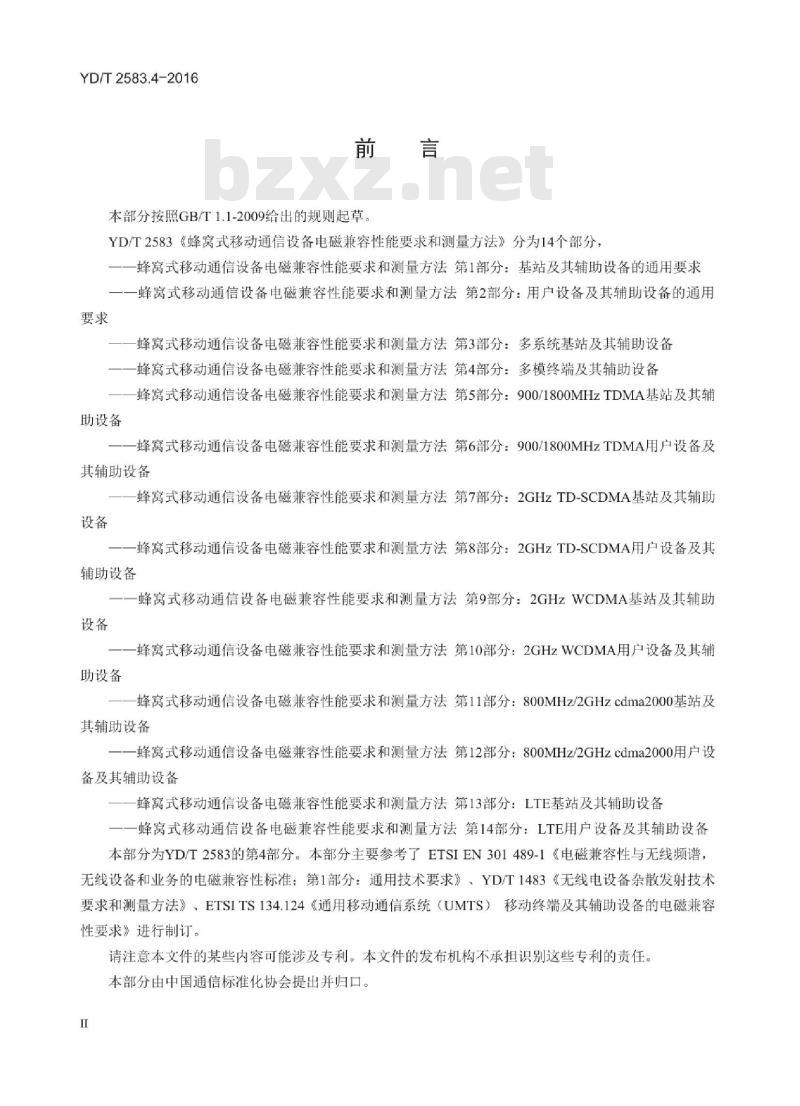

本部分按照GB/T1.1-2009给出的规则起草。YD/T2583《蜂窝式移动通信设备电磁兼容性能要求和测量方法》分为14个部分，一一蜂窝式移动通信设备电磁兼容性能要求和测量方法第1部分：基站及其辅助设备的通用要求一一蜂窝式移动通信设备电磁兼容性能要求和测量方法第2部分：用户设备及其辅助设备的通用要求
蜂窝式移动通信设备电磁兼容性能要求和测量方法第3部分：多系统基站及其辅助设备一一蜂窝式移动通信设备电磁兼容性能要求和测量方法第4部分：多模终端及其辅助设备一一蜂窝式移动通信设备电磁兼容性能要求和测量方法第5部分：900/1800MHzTDMA基站及其辅助设备
一蜂窝式移动通信设备电磁兼容性能要求和测量方法第6部分：900/1800MHzTDMA用户设备及其辅助设备
蜂窝式移动通信设备电磁兼容性能要求和测量方法第7部分：2GHzTD-SCDMA基站及其辅助设备
-蜂窝式移动通信设备电磁兼容性能要求和测量方法第8部分：2GHzTD-SCDMA用户设备及其辅助设备
一蜂窝式移动通信设备电磁兼容性能要求和测量方法第9部分：2GHzWCDMA基站及其辅助设备
一蜂窝式移动通信设备电磁兼容性能要求和测量方法第10部分：2GHzWCDMA用户设备及其辅助设备
蜂窝式移动通信设备电磁兼容性能要求和测量方法第11部分：800MHz/2GHzcdma2000基站及其辅助设备
一蜂窝式移动通信设备电磁兼容性能要求和测量方法第12部分：800MHz/2GHzcdma2000用户设备及其辅助设备
一一蜂窝式移动通信设备电磁兼容性能要求和测量方法第13部分：LTE基站及其辅助设备一蜂窝式移动通信设备电磁兼容性能要求和测量方法第14部分：LTE用户设备及其辅助设备本部分为YD/T2583的第4部分。本部分主要参考了ETSIEN301489-1《电磁兼容性与无线频谱，无线设备和业务的电磁兼容性标准：第1部分：通用技术要求》、YD/T1483《无线电设备杂散发射技术要求和测量方法》、ETSITS134.124《通用移动通信系统（UMTS）移动终端及其辅助设备的电磁兼容性要求》进行制订。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。HiiKAoNiKAca
YD/T2583.4-2016

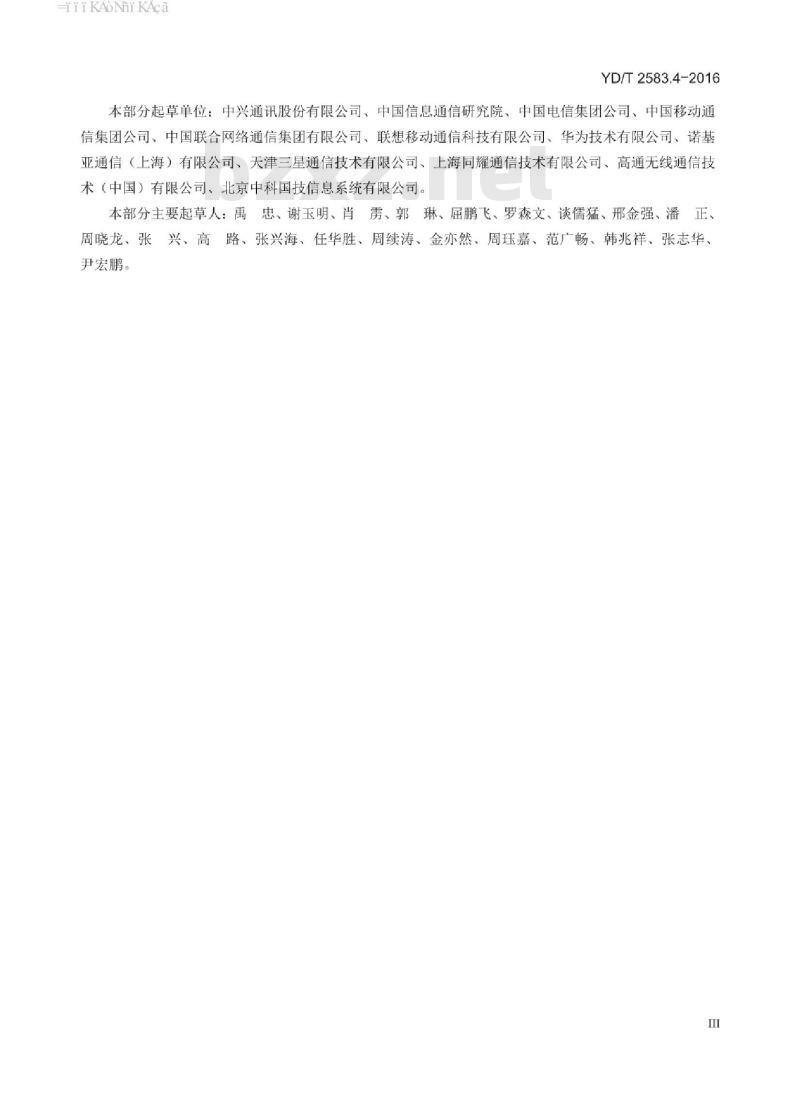

本部分起草单位：中兴通讯股份有限公司、中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司、联想移动通信科技有限公司、华为技术有限公司、诺基亚通信（上海）有限公司、天津三星通信技术有限公司、上海同耀通信技术有限公司、高通无线通信技术（中国）有限公司、北京中科国技信息系统有限公司。本部分主要起草人：禹
忠、谢玉明、肖雳、郭琳、屈鹏飞、罗森文、谈儒猛、邢金强、潘正
周晓龙、张兴、高路、张兴海、任华胜、周续涛、金亦然、周珏嘉、范广畅、韩兆祥、张志华、尹宏鹏。
HiiKAoNiKAca
YD/T2583.4-2016

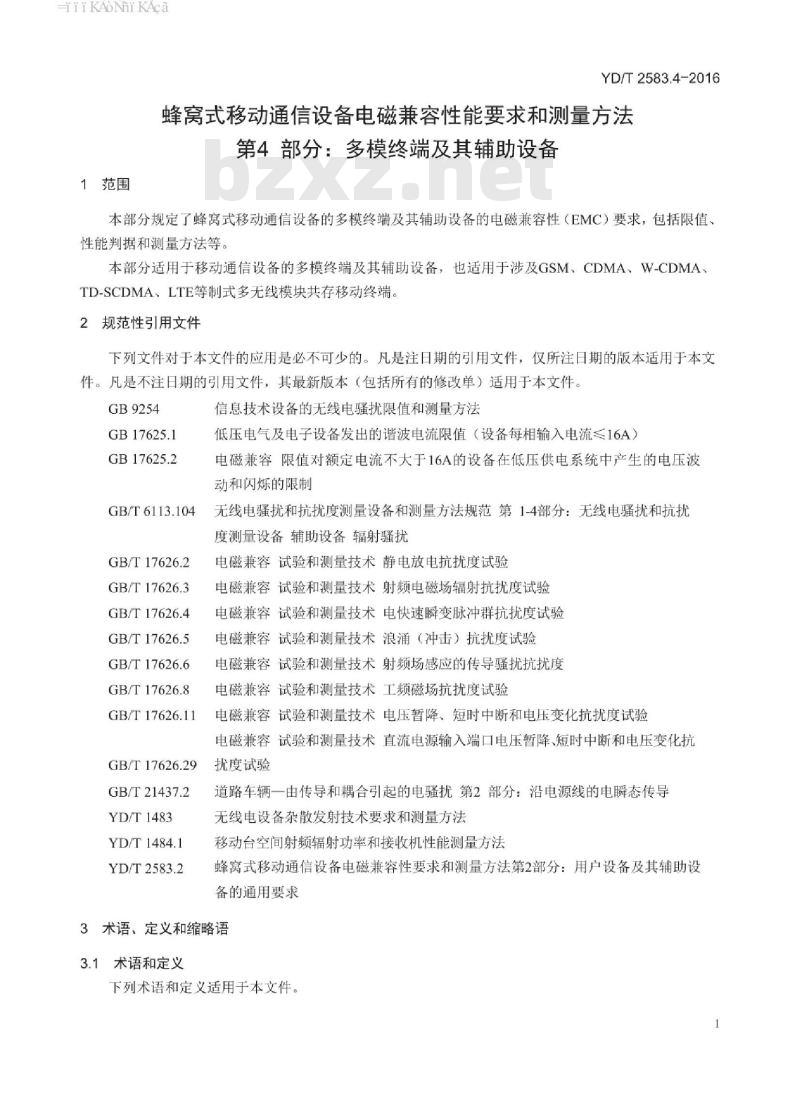

蜂窝式移动通信设备电磁兼容性能要求和测量方法第4部分：多模终端及其辅助设备1范围
本部分规定了蜂窝式移动通信设备的多模终端及其辅助设备的电磁兼容性（EMC）要求，包括限值性能判据和测量方法等。
本部分适用于移动通信设备的多模终端及其辅助设备，也适用于涉及GSM、CDMA、W-CDMA，TD-SCDMA、LTE等制式多无线模块共存移动终端。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB9254
GB17625.1
GB17625.2
信息技术设备的无线电骚扰限值和测量方法低压电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
无线电骚扰和抗扰度测量设备和测量方法规范第1-4部分：无线电骚扰和抗扰GB/T 6113.104
度测量设备辅助设备辐射骚扰
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T 17626.5
GB/T17626.6
GB/T17626.8
GB/T 17626.11
GB/T17626.29
GB/T21437.2
YD/T1483
YD/T1484.1
YD/T2583.2
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化抗扰度试验
道路车辆一由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导无线电设备杂散发射技术要求和测量方法移动台空间射频辐射功率和接收机性能测量方法蜂窝式移动通信设备电磁兼容性要求和测量方法第2部分：用户设备及其辅助设备的通用要求
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。1
iiiKAoNiKAca
YD/T2583.4-2016
误块率BlockErrorRate
块错误率，误块率的计算应该基于对每个传输块的循环穴余校验的估算。3.1.2
无线通信设备RadioCommunicationsEquipment包括一个或多个无线电发信机和/或收信机和/或固定使用、车载使用、便携使用的通信设备或其中的某部分。无线通信设备可以与辅助设备一起使用，但基本功能不依赖辅助设备完成。3.1.3
工作频率范围Operatingfrequencyrange无线通信设备占用的射频频段。3.1.4
一体化天线设备IntegralAntennaEquipment该类设备的天线无需外部接头，是设备的一部分。一体化天线可以是内置的或外置的。3.1.5
非一体化天线设备Non-IntegralAntennaEquipment该类无线通信设备使用连接器或波导法兰盘直接与天线相连，或通过馈入器或波导与天线相连，对于这类设备，天线端口和机箱端口是分离的。3.1.6
用户设备UserEquipment
具有通过一个或多个无线接口能够接入一组通用陆地无线接入业务的用户设备的实体。当在无线业务区内提供接入业务时，这个实体可以是移动的也可以是固定的，并且可以同时为一个或多个使用者提供服务。
多模终端Multi-StandardRadio（MSR）MobileTerminal能够支持多于一种无线接入技术，并能够通过这些无线接入技术系统获得服务的终端。3.1.8
辅助设备AncillaryEquipment
与收信机，发信机或收发信机相连的设备（装置）：且同时满足下列条件：a。与收信机、发信机或收发信机相连，以提供额外的操作和/或控制特性（例如把控制延伸到其它位置）：
b.不能独立于收信机、发信机或收发信机使用，否则不能单独提供用户功能c.所连接的收信机、发信机或收发信机，在没有此辅助设备时，能执行诸如收发等预定的功能（即辅助设备不是主设备基本功能的子单元）。3.1.9
机箱端口EnclosurePort
设备的物理边界，电磁场通过该边界辐射或照射。插件的物理边界由宿主单元定义。HiiKAoiKAca
固定台FixedStation
在固定位置使用并由交流电源供电的UE。3.1.11
空闲模式IdleMode
YD/T2583.4-2016
UE收信机或收发信机的一种工作模式。在这种模式下，被测设备（EUT）已加电，可提供服务，并能对建立呼叫的要求做出响应。3.1.12
业务模式TrafficMode
UE收信机或收发信机的一种工作模式。在这种模式下，被测设备（EUT）已加电，与无线资源控制器建立通信链接
杂散发射SpuriousEmissions
除载频和与正常调制相关的边带以外离散频率上的骚扰。可分为传导和辐射两种。3.1.14
持续现象（持续骚扰）
Continuous Phenomena
对某一特定设备造成的效应不能明确区别为一系列效应的骚扰。3.1.15
瞬态现象（瞬态骚扰）
Transient Phenomena
在两个相邻的稳定状态之间变化的物理现象或物理量，变化时间小于所关注的时间尺度。3.2缩略语
下列缩略语适用于本文件。
Alternating Current
Artificial Mains Network
Block Error Rate
Band Pass Filter
Band Width
CodeDivisionMultipleAccess
Coupling/Decoupling Network
Direct Current
ElectroMagnetic CompatibilityEquipment Under Test
Global SystemofMobilecommunicationLong Term Evolution
Multi-Standard Radio
Quality of Service
人工电源网络
误块率
带通滤波器
码分多址
耦合/去耦网络
电磁兼容性
被测设备
全球移动通讯系统
长期演进
业务质量
HiiKAoNiKAca
YD/T2583.4-2016
Radio Frequency
Root mean square
System Simulator
均方根值
系统模拟器（含有用信号源）
TD-SCDMA TimeDivision-Synchronization CodeDivisionE时分一同步码分多址接入
Multiple Access
W-CDMA
4试验条件bzxZ.net
4.1通用条件
User Equipment
Wideband Code Division Multiple Access用户设备
宽带码分多址
EUT应在正常试验环境下进行试验。试验条件应记录在报告中。当EUT具有可分离的一体化天线时，除非在本标准中另有规定，应按正常使用时的方式装上天线进行测试。
试验布置应尽可能的接近正常或典型的实际运行状态。如果EUT是系统的一部分或同辅助设备相连，那么在试验时，EUT应连上最小典型配置的辅助设备，并且与辅助设备相连的端口应应被激活。在试验中工作模式和配置应准确记录在试验报告中。如果设备有大量的端口，就应挑选足够数量的端口以确保能模拟实际情况且不同类型的端口都能被试验骚扰测试前，UE应处于单模或多模状态下的最大功率发射状态下，测试方法见YD/T1484.1，测试结果记录在试验报告中。
4.2试验布置
4.2.1通用试验布置
测试时RF信号的频率应当从合适的频率范围中选取。EUT与基站模拟器建立一个通信连接。基站模拟器应置于试验环境之外。在条件允许时，为减少测试时间，EUT的发信机部分和收信机部分的试验可以同时进行。抗扰度试验应在两种操作模式下进行：一建立通信链路（业务模式）；一空闲模式。
测量时应避免骚扰信号对测量设备的影响。4.2.2发信机输入端试验布置
通过内部或外部信号源产生适当的正常调制信号进入发信机输入端口。外部信号源应位于试验环境之外。
SS应保证EUT连续发射。
4.2.3发信机输出端试验布置
SS应置于试验环境之外
如果EUT含有外置的50Q射频天线端口，并且此端口通常情况下通过同轴电缆连接，建立通信连接的有用信号应通过同轴电缆从此端口馈出。4
HiiKAoNiKAca
YD/T2583.4-2016
如果EUT含有外置的50Q射频天线端口，但此端口通常不与同轴电缆连接，和EUT不含外置的50Q2射频天线端口（如一体化天线设备），建立通信连接的有用信号应通过测试环境内的天线馈出。测量时应避免骚扰信号对测量设备的影响。4.2.4收信机输入端试验布置
SS应置于试验环境外。
提供通信链路的有用RF输入信号频率通过设置正确的信道来选择，除非本标准的其他部分有特殊规定，测试时应选择工作频段的中心频率所对应的信道如果EUT含有外置的50Q射频天线端口，并且此端口通常情况下通过同轴电缆连接，建立通信连接的有用信号应通过同轴电缆从此端口馈入。如果EUT含有外置的50Q射频天线端口，但此端口通常不与同轴电缆连接，和EUT不含外置的50Q射频天线端口（如一体化天线设备），建立通信连接的有用信号应通过测试环境内的天线馈入。测量时应避免骚扰信号对测量设备的影响。在抗扰度试验中，提供通信链路的有用RF输入信号电平应高于EUT的参考灵敏度电平40dB。输入信号电平应记录在试验报告中。
在骚扰测量中，有用RF输入信号电平应不超过参考灵敏度电平15dB。输入信号电平应记录在试验报告中。
4.2.5收信机输出端试验布置
对语音设备，接收机的音频输出应通过非导电的声学管连接至位于测试环境外的音频失真分析仪或其他类似测量仪表。对于不能采用非导电的声学管的情况，可以采用其他的方法将接收机的输出连接至音频失真分析仪或其他类似测量仪表，并应记录在测试报告中。对非语音设备，接收机的输出信号应通过非导电的方法连接至位于测试环境外的测试设备。如果接收机有接收机输出连接器或端口，那么应像EUT的正常操作那样连接上线缆，连接至位于测试环境外的测试设备。
应采取措施尽可能的减小耦合对试验结果产生的影响。4.3多模终端业务配置原则
4.3.1多模终端分类
多模终端主要分为多模单待终端和多模双待终端，多模多待终端的业务配置参照多模双待终端，具体可以分为以下4种类型：
类型1：手动模式变换多模单待终端此类终端的几种模式之间是相互独立，其在每一种模式下的工作与相应的单模终端完全相同，终端模式的变换只能通过使用者手动操作来实现。当一种新的模式被选择后，终端应当在原模式执行关机操作，然后在新的模式下执行开机操作。类型2：自动模式变换多模单待终端此类终端的几种模式之间是相互紧密关联的。终端工作在某一种模式下时还能够对其他模式进行测量和监听，同时还能上报其目前所工作的模式。此类终端不支持多种模式的并行接收和发送。类型3：双收单发多模双待终端
此类终端能够同时接收处理多于一种模式的信号，但其同一时刻只能在一种模式下进行信号的发送5
HiiKAoNiKAca
YD/T2583.4-2016
类型4：双收双发多模双待终端
此类终端的几种模式也是相互独立的，但与类型1不同，其支持多种模式同时接收与发送，需要考虑多种模式同时收发之间的相互影响。4.3.2骚扰测量的业务配置
对于多模单待终端，若此多模终端不支持两种模式同时工作，则按照本系列标准相应的部分进行，各项指标需满足相应部分的要求：将多模双待终端的两种制式分别简称为制式A和制式B，制式A和制式B可以分别与相应的基站模拟器建立起电路交换链接以及数据交换链接。多模终端有多组双待组合时，每组双待组合都应分别测试。对于多模双待终端，若多模终端支持两种模式同时工作，则依照以下进行：原则上，制式A与制式B的测试可以按照各自相应制式的产品标准进行，此时，为模拟实际的工作状态，在制式A测试时制式B需保持空闲状态和业务状态两种情况下分别测试，同理，在制式B测试时制式A需保持空闲状态和业务状态两种情况下分别测试。骚扰测试需按照两部分进行：首先，EUT需在A、B两种制式同时开启业务模式的情况下进行测试：其次，EUT还应在单制式开启时进行测试，测试结果需满足相应制式的电磁兼容标准要求。如果检测机能够证明EUT在多制式同时开启条件下的测试结果为最大骚扰，则可不进行单制式条件下的测试。具体测试状态见表1。
表1多模终端连续骚扰测试状态
A制式业务+B制式业务
A制式业务+B制式空闲
A制式空闲+B制式业务
A制式空闲+B制式空闲
注1：辐射杂散测试时状态1～3需满足业务模式的限值要求，状态4需满足空闲状态的限值要求：注2：如状态1中A制式和B制式均满足单模最大发射功率要求，则可以免测状态2和状态3（高通、联想、微软）：注3：当多模终端连接充电器进行传导骚扰、谐波电流和电压波动测量时，仅需进行状态1的测量4.3.3抗扰度测试的业务配置
对于只支持多模单待工作的终端，则按照本系列标准单模制式的相应部分进行，各项指标需满足相应部分的要求。
对支持多模双待的终端，在进行抗扰度测试时，需按照表1状态1和状态4的描述，在多制式同时开启情况下进行测试。在辐射骚扰抗扰度试验中，需要注意同时考虑制式A和制式B的免测频段，并忽略窄带响应。
4.4免测频段
免测频段是指不进行辐射抗扰度试验的频段。免测频段适用于工作频率低于2.7GHz的无线设备，或工作频率在2.7GHz以上，但射频带宽延伸到2.7GHz以下的设备。
免测频段取决于产品制式，详细内容请参考本系列标准的其他部分标准。对支持多模同时工作的终端，在辐射骚扰抗扰度试验中，多个模式的免测频段均适用。辅助设备没有免测频段。
4.5收信机的窄带响应
收信机和收发信机在离散频率测试过程中产生的窄带响应通过以下方法来判定：YD/T2583.4-2016
在抗扰度试验时，应监视每个制式的QoS（如BLER或语音输出信号电平）。窄带响应和宽带现象都可能引起某制式的QoS超出相应部分标准的要求。在此情况下，须作进一步判断。根据该制式的相应部分要求，将测试频点偏置收信机中频滤波器6dB带宽2倍或是设备信道带宽，重复测试。如果QoS超差的情况在单端或双端消失，这就是窄带响应。如果QoS超差的情况未消失，则可能为另一个骚扰信号所引起的窄带响应。在此情况下，根据该制式的相应部分要求，将测试频点偏置收信机中频滤波器6dB带宽2.5或者2倍设备信道带宽，重复测试。如果BLER或语音输出信号电平增加的情况在任一端仍未消失，则认为是宽带现象。即EUT未通过测试。
窄带响应应当忽略。
6连续骚扰测量条件和布置
同YD/T2583.2。
抗扰度试验条件和布置
同YD/T2583.2。
5性能评估方法
5.1总则
同YD/T2583.2
2可以建立连续通信连接的EUT
同YD/T2583.2。
5.3不能建立连续通信连接的EUT同YD/T2583.2。
5.4评估辅助设备适用的方法
同YD/T2583.2。
性能判据
6.1总则
性能判据通常取决于EUT的产品制式。对于只支持多模单待工作的终端，则按照本系列标准单模制式的相应部分进行，各项指标需满足相应部分的性能判据要求。对支持多模双待的终端，在进行抗扰度测试时，在多制式同时开启情况下进行测试，需同时按本系列标准单模制式的相应部分监测性能指标，各项指标需同时满足相应部分的性能判据要求。本部分仅规定了对于各蜂窝移动通信制式通用的性能判据，更具体的性能判据见本系列标准的其他部分或相关的产品标准。
对辅助设备的抗扰度试验，如果没有单独的通过或不通过准则，那么就应将其同发信机、收信机或收/发信机连接到一起判定辅助设备通过或不通过，6.2性能判据A（持续现象）
试验开始时应建立通信连接，并在试验期间保持该连接。7
YD/T2583.4-2016
试验中，EUT应能保持正常工作，无功能丧失，性能不允许降级。对于语音业务和数据业务，应分别符合以下要求：
对于语音业务，当通过一个中心频率为1kHz，带宽为200Hz的音频带通滤波器（BPF）进行测量时，上行链路和下行链路的语音输出电平应至少比记录的参考电平低35dB。注1：当背景噪声较高时，音频滤波器带宽可以最小降低至40Hz，中心频率1kHz。对于数据业务，根据EUT的制式，应符合本系列标准相应部分的相关要求。试验中，EUT发信机在空闲状态时不应产生无意识的发射操作。试验后，EUT应正常工作，没有用户控制功能的丧失或存储数据的丢失。6.3性能判据B（瞬态现象）
试验开始时应建立通信连接，并在测试期间保持该连接试验中，允许性能降级。部分功能可以丧失，实际工作模式或存储数据不允许改变试验中，EUT发信机在空闲状态时不应产生无意识的发射操作。试验后，功能应自恢复，EUT应正常工作，没有用户控制功能的丧失或存储数据的丢失。6.4性能判据C（间断现象）
试验中，性能可以允许降级，功能可以丧失。试验中，EUT发信机在空闲状态时不应产生无意识的发射操作。试验后，功能可以由操作者恢复，恢复后，性能没有降级，EUT能正常运行。适用性
骚扰测量
骚扰测量项目见表2。
表2骚扰测量项目
测量项目
辐射杂散发射
连续骚扰
谐波电流
电压波动和闪烁
机箱端口
适用端口
辅助设备的机箱端口
电信端口
DC电源输入、输出端口
AC电源输入、输出端口
AC电源输入端口
AC电源输入端口
瞬态传导骚扰（车载环境）DC电源输入、输出端口7.2抗扰度试验
抗扰度试验项目见表3。
UE及其辅助设备
不适用
表3抗扰度试验项目
试验项目
静电放电
辐射骚扰
机箱端口
机箱端口
适用端口
不适用
不适用
不适用
不适用
不适用
不适用
不适用
不适用
UE及其辅助设备
本部分中的参考章节
本部分中的参考章节
