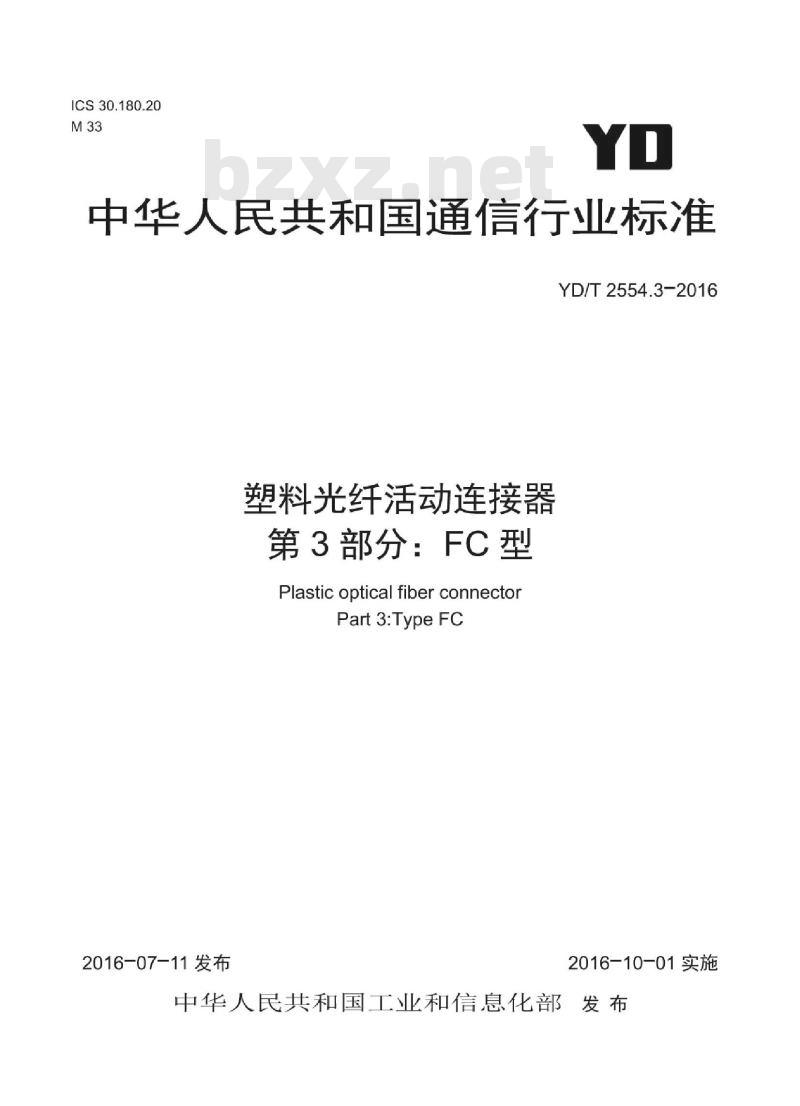

ICS30.180.20
中华人民共和宝玉通信行标准
YD/T2554.3-2016
塑料光纤活动连接器
第3部分：FC型
PlasticopticalfiberconnectorPart3:TypeFC
2016-07-11发布
2016-10-01实施
中华人民共和国工业和信息化部发布前

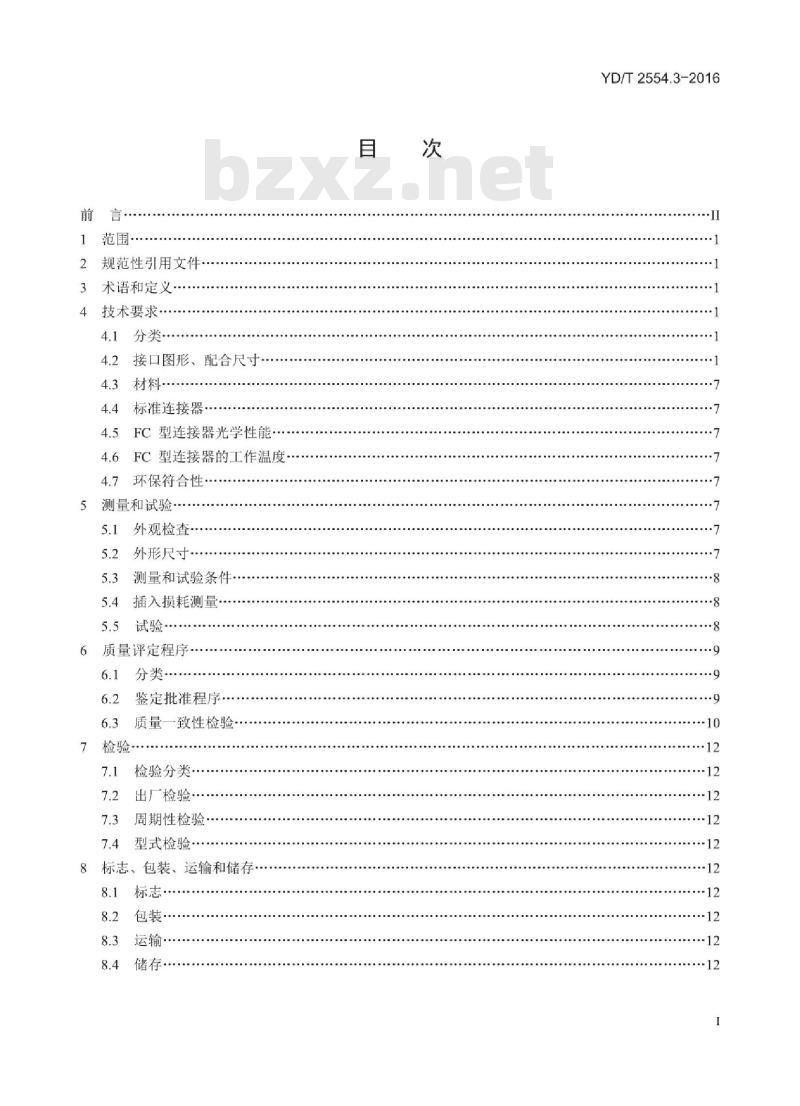

规范性引用文件
术语和定义
4技术要求
接口图形、配合尺寸·
材料·
标准连接器
FC型连接器光学性能
FC型连接器的工作温度
4.7环保符合性
5测量和试验
外观检查-
外形尺寸
5.3测量和试验条件
插入损耗测量·
试验·
6质量评定程序，
分类·
鉴定批准程序
质量一致性检验
7检验
检验分类
出厂检验·
7.3周期性检验
7.4型式检验
8标志、包装、运输和储存。
包装·
YD/T2554.3-2016
YD/T2554.3-2016

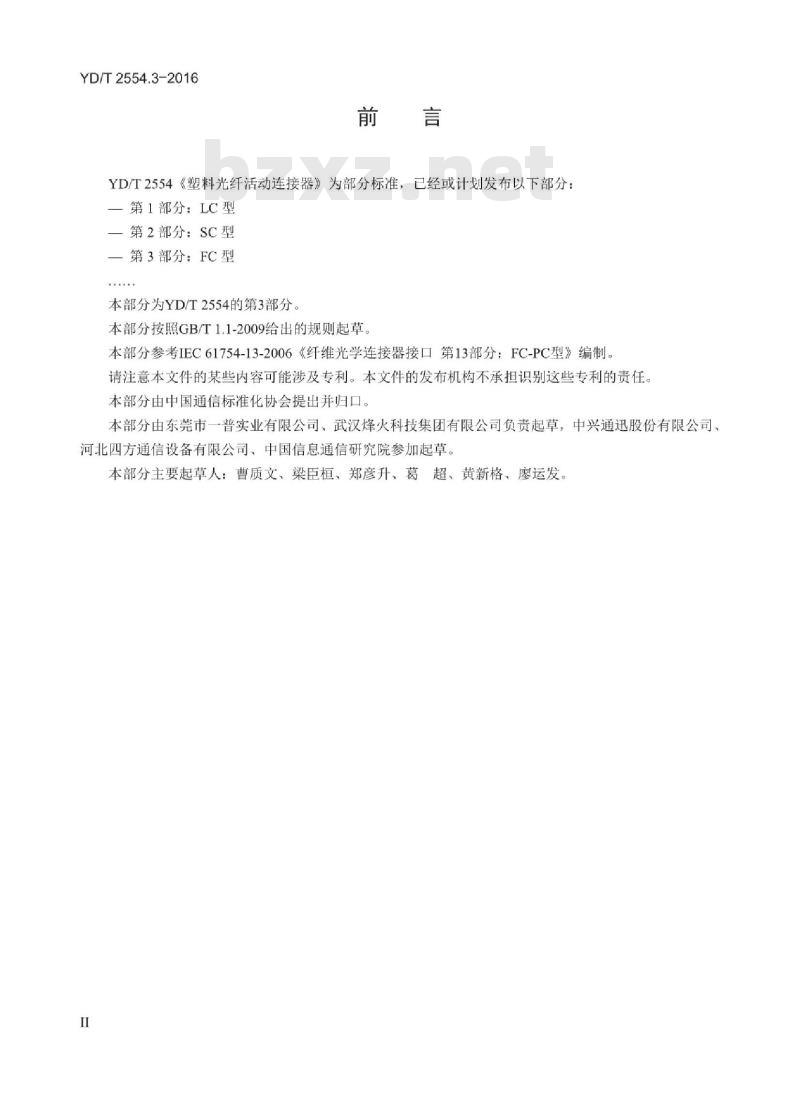

YD/T2554《塑料光纤活动连接器》为部分标准，已经或计划发布以下部分：第1部分：LC型
一第2部分：SC型
一第3部分：FC型
本部分为YD/T2554的第3部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分参考IEC61754-13-2006《纤维光学连接器接口第13部分：FC-PC型》编制。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分由东莞市一普实业有限公司、武汉烽火科技集团有限公司负责起草，中兴通迅股份有限公司、河北四方通信设备有限公司、中国信息通信研究院参加起草。超、黄新格、廖运发。
本部分主要起草人：曹质文、梁臣桓、郑彦升、葛I
iiiAoiKAca

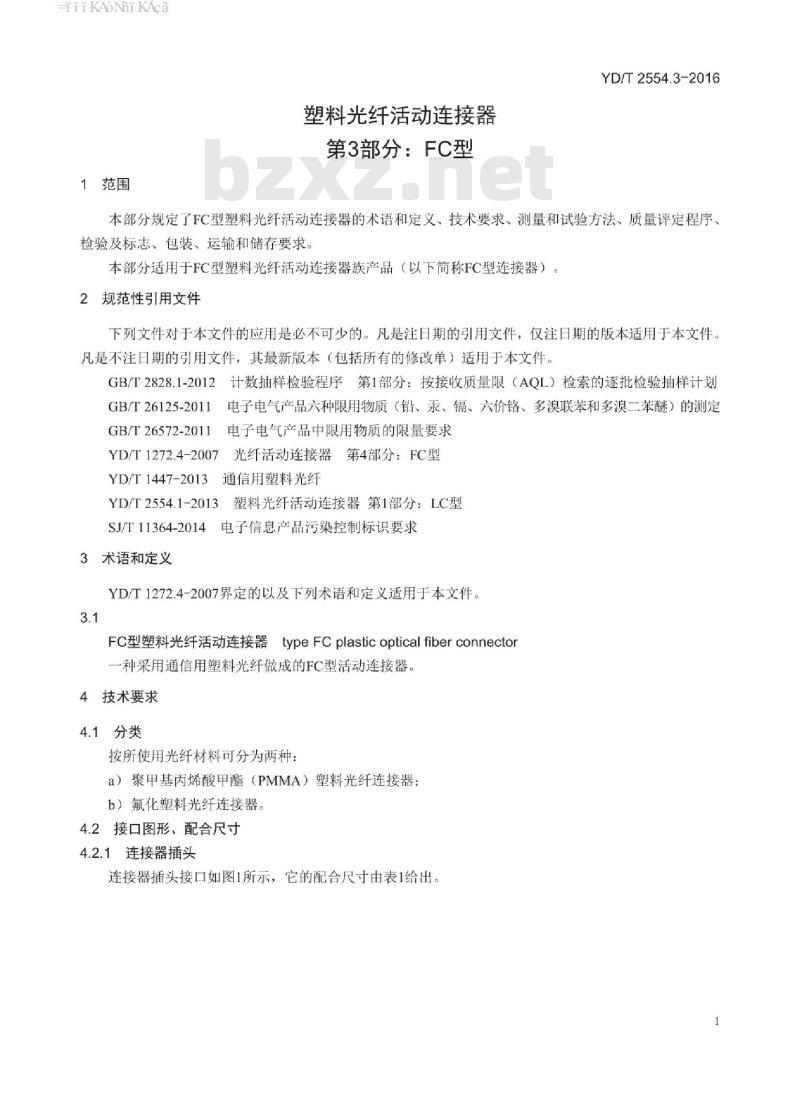

1范围
塑料光纤活动连接器
第3部分：FC型
YD/T2554.3-2016
本部分规定了FC型塑料光纤活动连接器的术语和定义、技术要求、测量和试验方法、质量评定程序、检验及标志、包装、运输和储存要求。本部分适用于FC型塑料光纤活动连接器族产品（以下简称FC型连接器）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T26125-2011电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的测定GB/T26572-2011电子电气产品中限用物质的限量要求YD/T1272.4-2007光纤活动连接器第4部分：FC型YD/T1447-2013通信用塑料光纤
YD/T2554.1-2013塑料光纤活动连接器第1部分：LC型SJ/T11364-2014电子信息产品污染控制标识要求3术语和定义
YD/T1272.4-2007界定的以及下列术语和定义适用于本文件。3.1
Fc型塑料光纤活动连接器typeFCplasticopticalfiberconnector一种采用通信用塑料光纤做成的FC型活动连接器。4技术要求
4.1分类
按所使用光纤材料可分为两种：a）聚甲基丙烯酸甲酯（PMMA）塑料光纤连接器；b）氟化塑料光纤连接器。
4.2接口图形、配合尺寸
4.2.1连接器插头

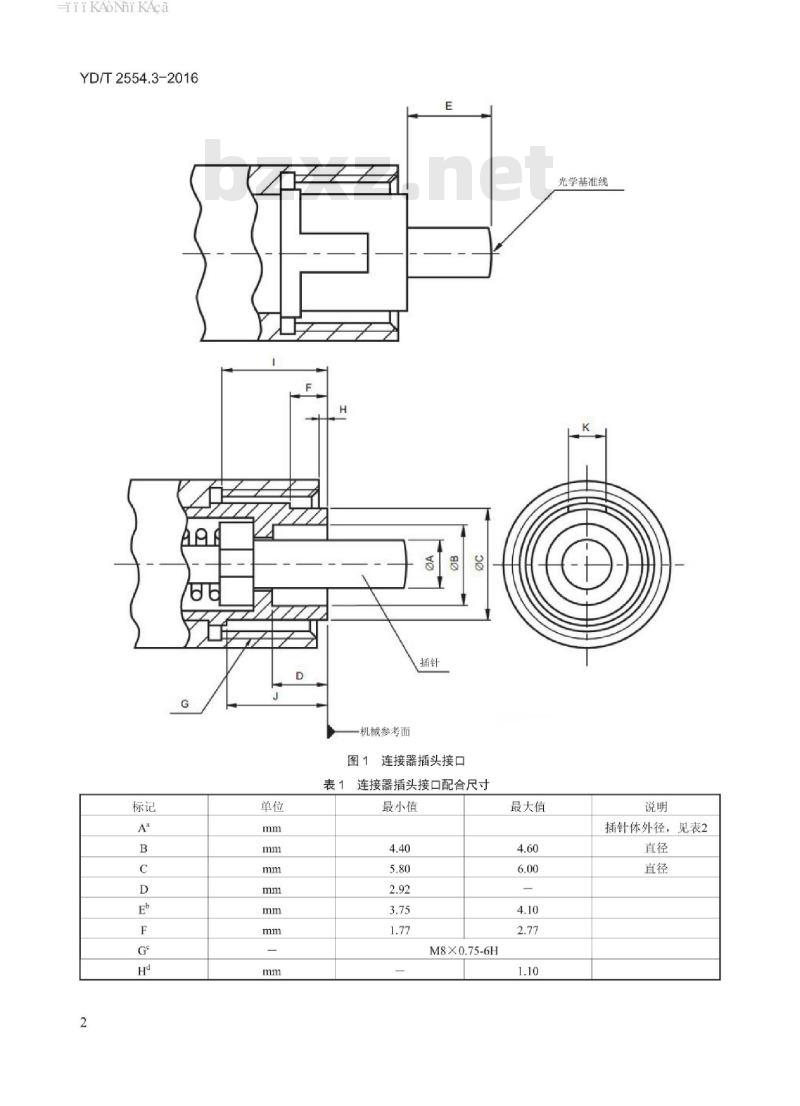

连接器插头接口如图1所示，它的配合尺寸由表1给出。1
TiikAoNnikAca
YD/T2554.3-2016
机械参考面
图1连接器插头接口
表1连接器插头接口配合尺寸
最小值
M8X0.75-6H
最大值
光学基准线
插针体外径，见表2
iiikAoNiKAca
表1(续）
最小值
插针的外部尺寸在离其顶端1.2mm的范围内可小于2.498mm。最大值
YD/T2554.3-2016
注6：尺寸E是当插头不配接时相对于插头端面的尺寸。插针是通过中心轴向压力随接触端面方向而移动的，因此，尺寸E是可变的。当尺寸H是3.6mm~3.7mm时，插针压力应为7.8N～11.8N。注°M8×0.75表示一个标称直径为8mm、螺距为0.75mm的公制螺母。6H表示配合等级。它要求从螺纹底部留出一个退刀槽。
注耦合套简应可左右移动。该尺寸是耦合套筒移动到最右边的位置给出的插针等级
插针等级（即插头接口等级）分类见表2。表2插针等级
4.2.3适配器
最小值（mm）
适配器接口如图2所示，它的配合尺寸由表3给出。表3适配器接口配合尺寸
最小值
M8×0.75-6g
最大值
最大值（mm）
弹性套简内径，见表5
注连接器对中装置是一个弹性（开口）对中套筒时，该装置在一根针规从其一端插到适配器中心位置的条件下，另针规从另一端插至与已插针规相碰接时，应具有2.0N～5.9N的力。针规标称直径应是2.499mm，见图4、表6，适配器中心部位由尺寸E右边位置定义。注b键槽最小矩形包络线由尺寸K和尺寸F定义。注°M8×0.75表示一个标称直径8mm，螺距为0.75mm的公制螺纹。6g表示配合等级，它要求从螺纹底部留出一个退刀槽。
注d尺寸N应适用于有弹性对中套筒的适配器3
TiiKANniKAca
YD/T2554.3-2016
4.2.4有源器件插座
任意侧面
机械参考面
图2适配器接口
有源器件插座接口如图3所示，它的配合尺寸由表4给出。4
HiiKAoNiKAca
任意侧面
机械参考面
图3有源器件插座接口
表4有源器件插座接口配合尺寸
最小值
最大值
YD/T2554.3-2016
对中套筒内径，见表5
TiikAoNnikAca
YD/T2554.3-2016
表4（续）
最小值
M8X0.75-6g
最大值
注”连接器对中装置是一个刚性内孔套筒简或对中弹性套筒，尺寸A定义为对中装置的内径。说明
注bM8×0.75表示一个标称直径为8mm、螺距为0.75mm的公制螺纹。6g表示配合等级。它要求从螺纹底部留出一个退刀槽。
注。键槽最小矩形包络线由尺寸K和尺寸F定义适配器、有源器件插座对中套筒等级4.2.5
适配器、有源器件插座接口（即对中套筒等级）分类如表5所示。表5适配器、有源器件插座接口等级等级
最小值（mm）
最大值（mm）
刚性套筒
弹性套筒
注”连接器对中装置为一个刚性套简时，尺寸A使用两根针规进行检验，一根针规外径比等级数中尺寸A的最大值应大于1um，另一根针规外径比等级数中尺寸A的最小值应小于1μm。应从表6选择适合的针规。注连接器对中装置为一个弹性（开口）对中套筒时，该装置在一根针规从其一端插到适配器中心位置的条件下，另针规从另一端插至与已插针规相碰接时，应具有2.0N～5.9N的力。针规标称直径应是2.499mm，见图4、表6。注。加上等级相应的接口参数
4.2.6对中套筒针规
对中套筒针规如图4所示，针规等级分类由表6给出。CN
倒角或曲率半径
图4对中套简针规
针规等级
等级“
最小值
最大值
最小值
注面粗糙度应在等级N4（0.2μm弧度）且圆柱度小于0.5um6
最大值
最小值
最大值
适用于弹性套筒
适用于刚性套筒
HiiKAoNiKAca
4.3材料
YD/T2554.3-2016
FC型连接器宜使用符合YD/T1447-2013规定的塑料光纤，包括聚甲基丙烯酸甲酯（PMMA）和氟化塑料光纤。
FC型连接器所使用的材料及塑料光纤光缆应无老化现象，并符合4.7的环保要求。能经受连接器所需的试验条件。制作连接器所使用的粘结胶对连接器结构应无不良影响，其物理、化学及光学特性应与塑料光纤匹配，不得有损害连接器光学性能的情况发生。4.4标准连接器
4.4.1概述
标准连接器是一套精密制造或精选的连接器，它包括标准插头和标准适配器，用作测量连接器光学性能的参照标准，因此它的尺寸公差要求更高，它的光学性能也要求更高。4.4.2FC型标准连接器光学性能
FC型标准连接器应符合下面光学性能要求：用两个标准插头通过标准适配器连接的插入损耗应≤1.5dB（PMMA塑料光纤）、≤1.0dB（氟化塑料光纤）。
4.5FC型连接器光学性能
4.5.1FC型连接器插头光学性能
FC型连接器插头应符合下列光学性能要求a）任一插头通过标准适配器与标准插头连接的插入损耗应≤2.0dB（PMMA塑料光纤）、≤1.5dB（氟化塑料光纤）：
b）两个任意插头通过任意适配器连接的插入损耗应≤2.3dB（PMMA塑料光纤）、≤1.8dB（氟化塑料光纤）。
4.5.2FC型连接器适配器光学性能FC型适配器相对于两个标准插头连接的插入附加损耗（相对于标准连接器插入损耗）应≤0.3dB。4.6FC型连接器的工作温度
FC型连接器的工作温度：一25℃～+70℃。4.7环保符合性
FC型连接器的组成单元分类应符合GB/T26125-2011中表1的要求，有毒有害物质的限量按GB/T26572-2011规定进行检测，应符合GB/T26125-2011表2，表3、表4，表5、表6的要求5测量和试验
5.1外观检查
在进行光学性能测量和试验前，应首先对连接器外观进行检查。外观应平滑、洁净，无油污及毛刺，无伤痕和裂纹，一致性好；各零部件的组合须平整，插头与适配器的插入和拨出须平顺、轻松。5.2外形尺寸
为保证产品在规定的环境下机械性能和光学性能的一致性，并确保其通用性和互换性，用满足精度要求的量度工具测量，检查产品的外形尺寸是否与设计相一致。7
YD/T2554.3-2016
5.3测量和试验条件
5.3.1测量和试验大气条件
FC型连接器的测量和试验应在下列规定的标准大气条件下进行：一温度：15℃～35℃
一相对湿度：4%～75%
一大气压力：86kpa～106kpa
当不能在标准大气条件下进行测量和试验时，应在测量和试验报告上标明其大气条件。5.3.2测量和试验光源
在进行FC型连接器测量时，由于光纤扰动引起的测量系统的模式分布变化会影响测量结果。测量应使用波长为650nm（PMMA塑料光纤）、850mm（氟化塑料光纤）的光源，在测量前，应利用扰模器对塑料光纤进行扰模，除去不希望有的泄漏模。塑料光纤滤模装置由紧套光缆在两个光滑的芯轴上按“8字形”紧密卷绕构成，芯轴直径的大小及卷绕的圈数以能确保衰减掉泄漏模，从而使输出功率达到稳定为准则。扰模装置的具体参数应符合YD/T1447-2013附录C中的要求。5.4插入损耗测量
5.4.1插头的插入损耗
按YD/T2554.1-2013中的5.4.1规定进行。5.4.2适配器的插入附加损耗
按YD/T2554.1-2013中的5.4.2规定进行。5.5试验
5.5.1低温
按YD/T1272.4-2007中6.6.1规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂、松弛等现象；其插入损耗变化量应≤0.3dB5.5.2高温
按YD/T1272.4-2007中6.6.2规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂、松弛等现象；其插入损耗变化量应≤0.3dB。5.5.3湿热（稳态）
按YD/T1272.4-2007中6.6.3规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂，松弛等现象：其插入损耗变化量应≤0.3dB5.5.4温度循环
按YD/T1272.4-2007中6.6.6规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂、松弛等现象；其插入损耗变化量应≤0.3dB。5.5.5盐雾
按YD/T1272.4-2007中6.6.9规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂、生锈、松弛等现象：其插入损耗变化量应≤0.3dB。5.5.6振动（正弦）
按YD/T1272.4-2007中6.6.4规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂、松弛等现象：其插入损耗变化量应≤0.3dB8
5.5.7跌落
按YD/T1272.4-2007中6.6.5规定进行。其中跌落高度为H-1.5m，YD/T2554.3-2016
试验后应满足：试样不得有机械损伤，如变形、龟裂、松弛等现象；其插入损耗变化量应≤0.3dB。5.5.8重复性
按YD/T1272.4-2007中6.6.7规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂、松弛等现象：其插入损耗变化量应≤0.3dB。5.5.9机械耐久性
按YD/T1272.4-2007中6.6.8规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂、松弛等现象：其插入损耗变化量应≤0.3dB，5.5.10光缆抗拉（仅对具有外护套的光缆而言）按YD/T1272.4-2007中6.6.10规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂、松弛等现象；其插入损耗变化量应≤0.3dB。5.5.11光缆扭转（仅对具有外护套的光缆而言）按YD/T1272.4-2007中6.6.11规定进行。试验后应满足：试样不得有机械损伤，如变形、龟裂、松弛等现象；其插入损耗变化量应≤0.3dB。6质量评定程序
6.1分类
质量评定程序包括鉴定批准程序和质量一致性检验。6.2鉴定批准程序
6.2.1初始制造阶段
初始制造阶段定义为构成单个元件的零件组装成FC型连接器的制造阶段6.2.2结构类似元器件
为了鉴定批准检验和质量一致性检验，按下列界限对结构类似元器件进行定义：a）具有相同的配合尺寸：
b）用基本相同的材料制造；
c）按基本相同的设计制造；
d）采用基本相同的工艺和方法制造：e）采用相同的塑料光纤固定技术：f）采用相同的塑料光缆固定技术：g）采用相同的对中技术。
6.2.3批准程序
6.2.3.1概述此内容来自标准下载网
鉴定批准程序按固定样品检验程序进行。6.2.3.2固定样品检验程序
按照表7程序检验，检验一经成功完成，作为结构类似元器件而提交的全部规格产品将获得鉴定批准。a）样品：被鉴定的样品应是连接器使用光纤中规定的最小芯径的塑料光纤光缆制作的整套连接器，样品应从提供的鉴定样品中随机抽取。在完成了“0”组样品检验后，其他各组样品应从“0”组样品中随机抽取，
