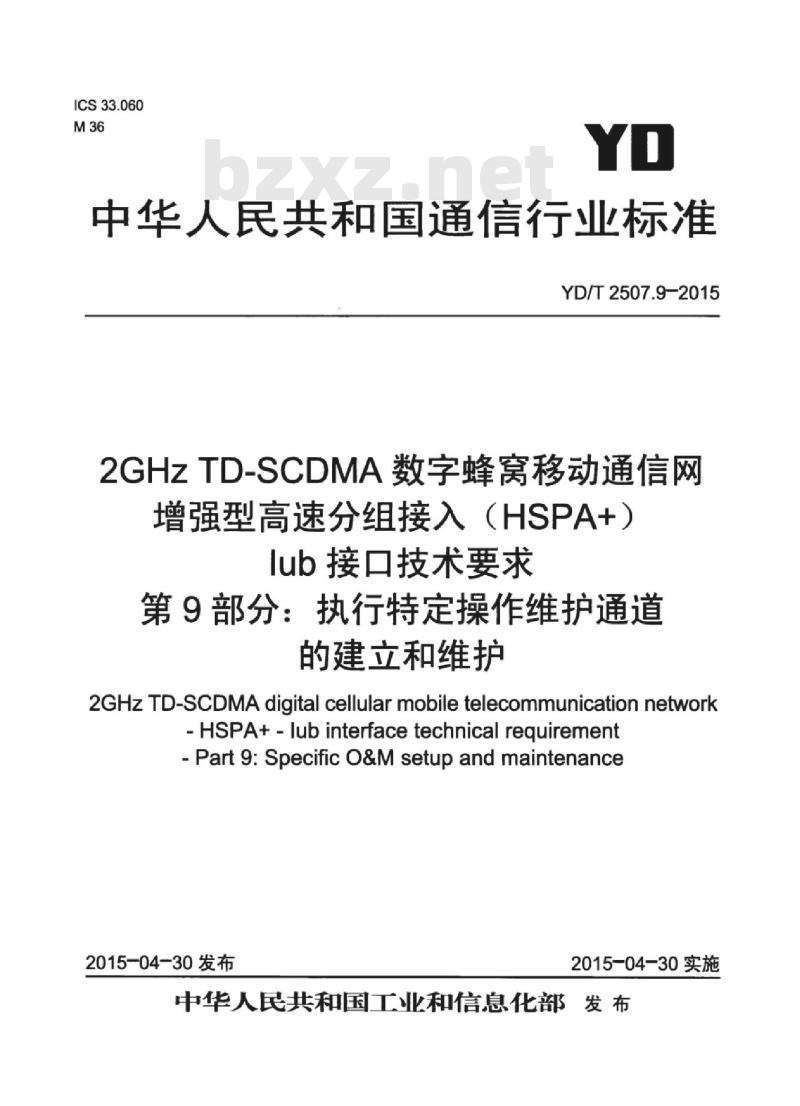

【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网增强型高速分组接入(HSPA+)lub接口技术要求 第9部分:执行特定操作维护通道的建立和维护

ICS33.060
中华人民共和国通信行业标准
YD/T2507.9-2015
2GHZTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）
lub接口技术要求
第9部分：执行特定操作维护通道的建立和维护
2GHzTD-SCDMAdigitalcellularmobiletelecommunicationnetwork-HSPA+-lubinterfacetechnicalrequirement-Part9:SpecificO&Msetupandmaintenance2015-04-30发布
2015-04-30实施
中华人民共和国工业和信息化部发布前

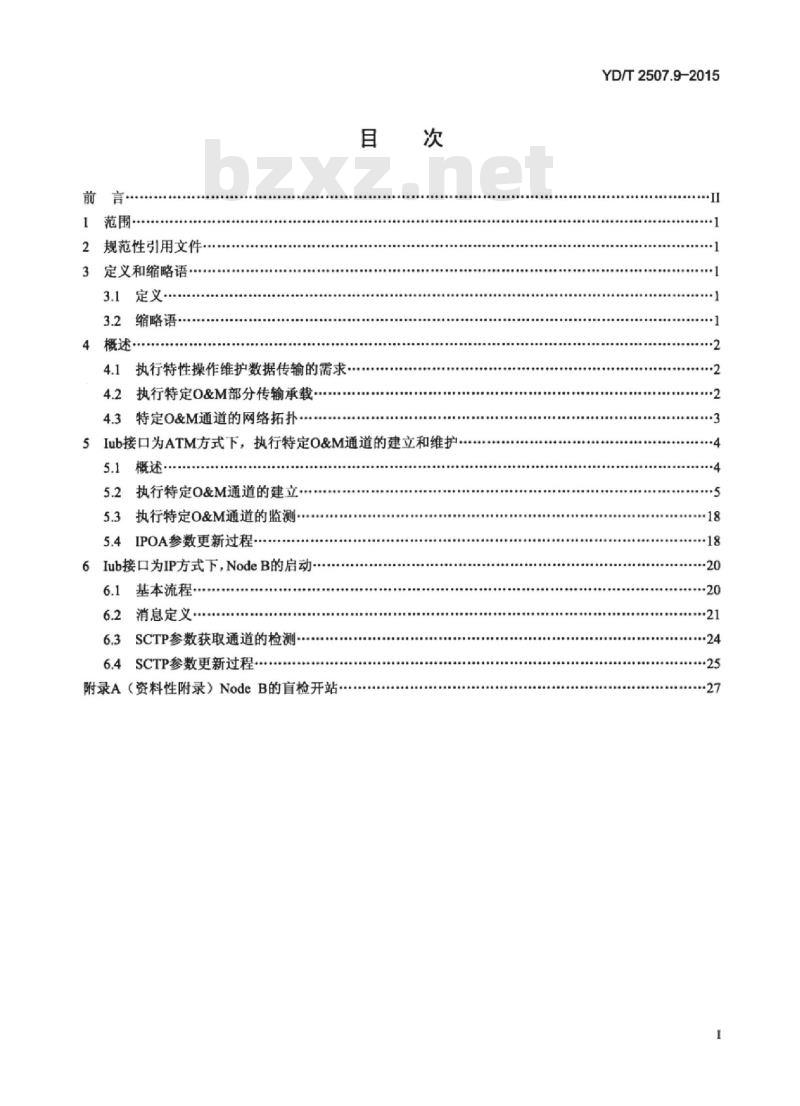

1范围·
2规范性引用文件：
3定义和缩略语·
3.1定义…·
3.2缩略语
4概述.·.
4.1执行特性操作维护数据传输的需求..4.2执行特定O&M部分传输承载
4.3特定O&M通道的网络拓扑
5Iub接口为ATM方式下，执行特定O&M通道的建立和维护。5.1概述
5.2执行特定O&M通道的建立
5.3执行特定O&M通道的监测
5.4IPOA参数更新过程.
6Iub接口为IP方式下，NodeB的启动.6.1基本流程…
6.2消息定义·
6.3SCTP参数获取通道的检测
6.4SCTP参数更新过程.
附录A（资料性附录）NodeB的盲检开站YD/T2507.9-2015
YD/T2507.9-2015

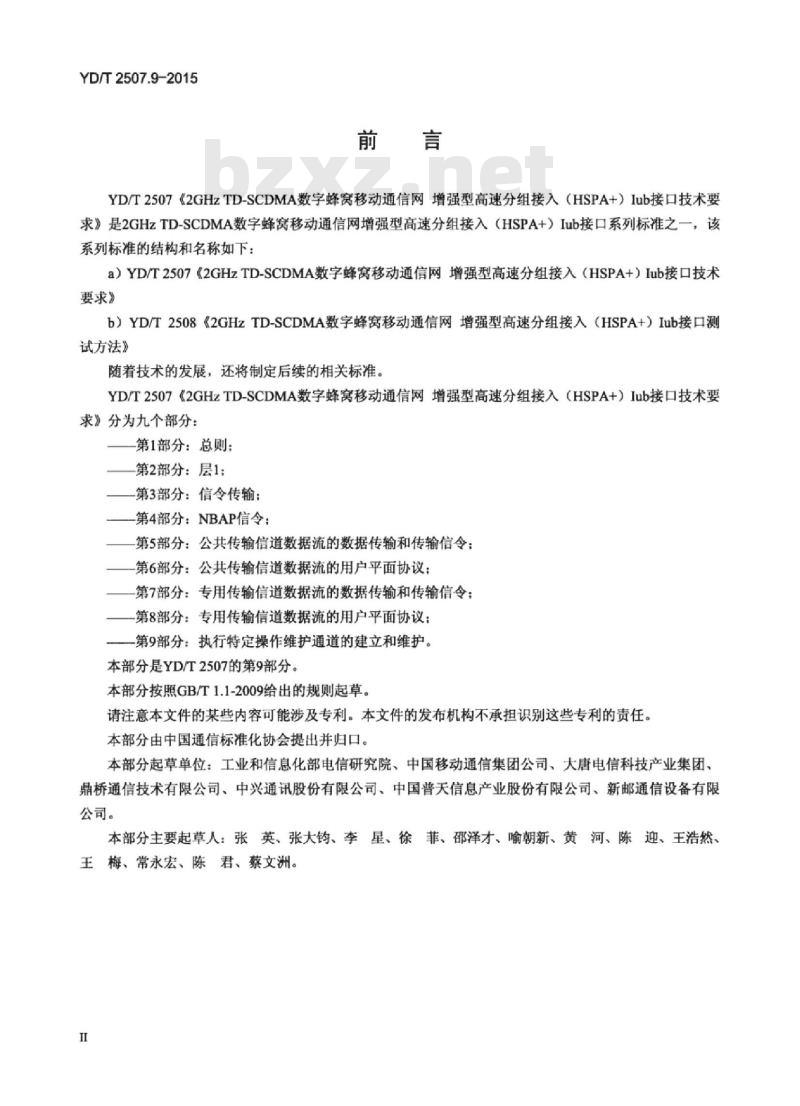

YD/T2507《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口系列标准之一，该系列标准的结构和名称如下：
a）YD/T2507《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》
b）YD/T2508《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口测试方法》
随着技术的发展，还将制定后续的相关标准。YD/T2507《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》分为九个部分：
第1部分：总则：
第2部分：层1：
第3部分：信令传输：
第4部分：NBAP信令：
一第5部分：公共传输信道数据流的数据传输和传输信令：一第6部分：公共传输信道数据流的用户平面协议：第7部分：专用传输信道数据流的数据传输和传输信令：一第8部分：专用传输信道数据流的用户平面协议：一第9部分：执行特定操作维护通道的建立和维护。本部分是YD/T2507的第9部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司、新邮通信设备有限公司。
本部分主要起草人：张英、张大钧、李星、徐菲、邵泽才、喻朝新、黄河、陈迎、王浩然、王梅、常永宏、陈君、蔡文洲。I
HiiKAoNiKAca

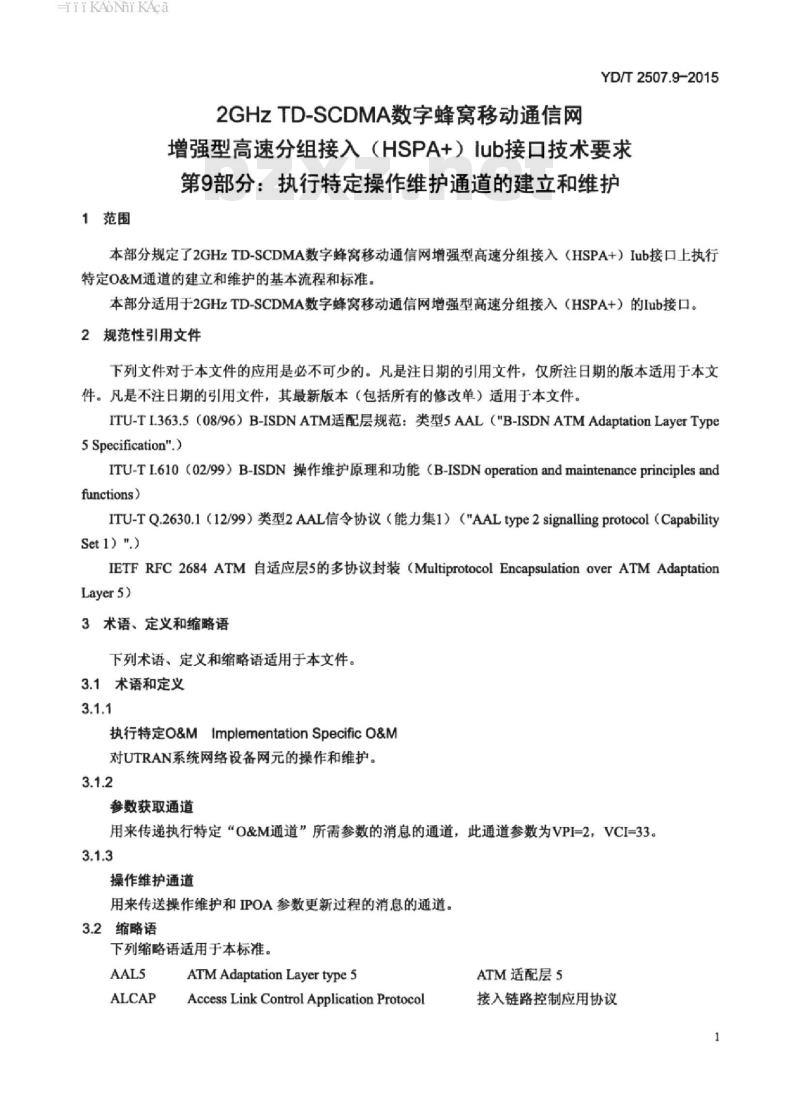

1范围
2GHZTD-SCDMA数字蜂窝移动通信网YD/T2507.9-2015
增强型高速分组接入（HSPA+）lub接口技术要求第9部分：执行特定操作维护通道的建立和维护本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口上执行特定O&M通道的建立和维护的基本流程和标准。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）的Iub接口。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ITU-TI.363.5（08/96）B-ISDNATM适配层规范：类型5AAL（\B-ISDNATMAdaptationLayerType5 Specification\.)
ITU-TI.610（02/99）B-ISDN操作维护原理和功能（B-ISDNoperationandmaintenanceprinciplesandfunctions)
ITU-TQ.2630.1（12/99）类型2AAL信令协议（能力集1）（\AALtype2signallingprotocol（CapabilitySet1)\)
IETFRFC2684ATM自适应层5的多协议封装（MultiprotocolEncapsulationoverATMAdaptationLayer5)
3术语、定义和缩略语
下列术语、定义和缩略语适用于本文件。3.1术语和定义
执行特定O&MImplementationSpecificO&M对UTRAN系统网络设备网元的操作和维护。3.1.2
参数获取通道
用来传递执行特定“O&M通道”所需参数的消息的通道，此通道参数为VPI=2，VCI=33。3.1.3
操作维护通道
用来传送操作维护和IPOA参数更新过程的消息的通道。3.2缩略语
下列缩略语适用于本标准。
ATMAdaptationLayertype5
Access Link ControlApplicationProtocolATM适配层5
接入链路控制应用协议
HiiKANiKAca
YD/T2507.9-2015
4概述
Address Resolution Protocol
Asynchronous Transfer Mode
Communication Control Port
Common ObjectRequestBrokerArchitectureCyclic Redundancy Check
Frame Protocol
Internet Protocol
IPOverATM
Node B Applicatiopn Part
Network Management System
Operation and Maintenance
Operation and Maintenance CentreHigh Speed Packet Access PlusRadio Access Network
Request For Comment
Radio Network Controller
Signaling ATM Adaptation LayerStreamControlTransmission ProtocolUniversal MobileTelecommunications SystemUMTSTerrestrialRadioAccessNetworkVirtual Path Identifier
Virtual Channel Identifier
4.1执行特性操作维护数据传输的需求UMTS中网元操作维护需求：
a）所有网元的通用操作维护的架构：b）与各种数据链路层协议相互独立：c）支持各种高层协议和应用；
d）安全传输：
e）传输O&M数据和信令数据互不影响：地址解析协议
异步转移模式
通信控制端口
公共对象请求代理架构
循环完余校验
顿协议
互联网协议
IPOA通道
基站应用部分
网络管理系统
节点B
操作维护
网络维护中心
增强型高速分组接入
无线接入网
请求注解
无线网络控制器
信令ATM适配层
流控制传输协议
通用移动通信系统
UMTS陆地无线接入网
虚路径标识符
虚通道标识符
f）可以使用现有的传输设施，例如在同一物理承载上传输Iub口的逻辑操作维护数据和执行特定操作维护信息。
4.2执行特定O&M部分传输承载
4.2.1ATM方式

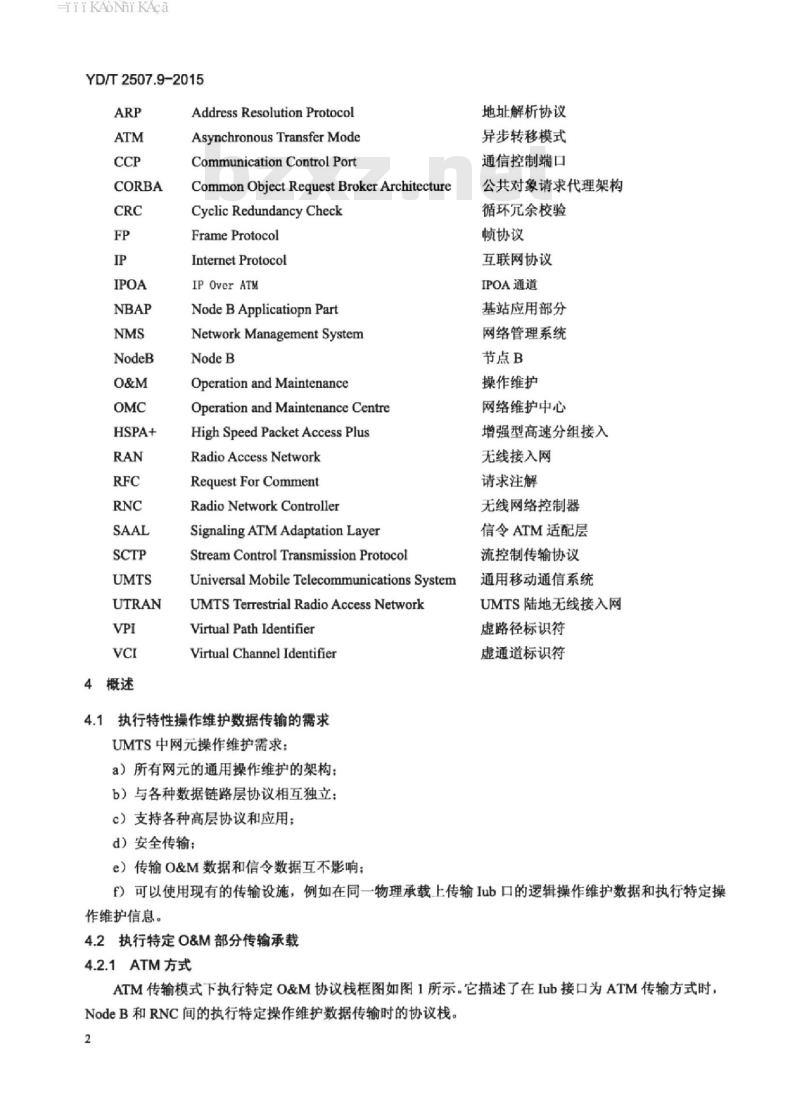

ATM传输模式下执行特定O&M协议栈框图如图1所示。它描述了在Iub接口为ATM传输方式时，NodeB和RNC间的执行特定操作维护数据传输时的协议栈。2
HiiKAoNiKAca
佳路层
物理层
物理层
特定操作
维护通道
物理层
图1ATM传输模式下执行特定O&M协议栈YD/T2507.9-2015
根据ITU-TI.363.5推荐，操作维护通道为IP层的数据，并架构在AAL5之上，采用IPOA的技术，IPOA相关技术见IETFRFC2684的5.1节。4.2.2IP方式
IP传输模式下执行特定O&M协议栈框图如图2所示。执行特性操作维护的信息采用IP报文封装。特定操作
维护通道
数据链路层
物理层
数据链路层
物理层
图2IP传输模式下执行特定O&M协议栈4.3特定O&M通道的网络拓扑
如图3所示，在整个网络拓扑中，NMS作为最上级网管，通过标准的CORBA等协议管理OMC。而OMC可以管理RNC和NodeB。
NodeB家
OMC厂家4
OMC厂家1
（逸O&M部
分）厂家4
OMC厂家2
OMC厂家3
RNC和NodeB间的
OMC与NodeB特
定操作维护数据
OMC操作维护数据
OMC和RNC间操作
维护散据
图3执行特定O&M网络拓扑示意图NodeB
NodeB厂家3
HiiKAoNiKAca
YD/T2507.9-2015
RNC作为RAN系统的控制中心，可以连接不同厂家的NodeB，在Iub接口为ATM方式下，RNC具有两个功能，一是执行逻辑操作维护功能，另一功能是在NodeB和OMC之间提供透明传输通道。而在IP方式下，RNC完成对NodeB的逻辑操作维护的功能，5lub接口为ATM方式下，执行特定O&M通道的建立和维护5.1概述
5.1.1RNC的路由
对RNC的路由功能说明如图4所示。管理平台
管理平台
执行特定操
作维护传输
执行特定
操作维护
透辑O&M
物理承载
物理承载
墨辑O&M
管理模型
执行特定操
作维护传输
执行特定
操作维护
遥辑O&M
物理承载
物理承载
图4RNC路由功能示意图
RNC负责透传OMC和NodeB之间执行特定O&M数据传输：OMC发往某个NodeB的执行特定O&M数据，先发往连接该NodeB的RNC，该RNC再将数据透传给对应的NodeB：
反之，NodeB发往OMC的执行特定O&M数据，先通过IPOA通道发往RNC，RNC再透传给该OMC。5.1.2RNC和NodeB组网方式
RNC和NodeB的组网方式有如下几种：a）星形连接，如图5所示。
NodeB1
b）串形连接，如图6所示。bzxZ.net
NodeB2
NodeB3
图5星形连接示意图
HiiKAoNiKAca
c）树形连接，如图7所示。
d）环形连接，如图8所示。
5.1.3端口的约定
端口有如下约定：
NodeB1
图6串形连接示意图
图7树形连接示意图
图8环形连接示意图
NodeB2
NodeB2
NodeB3
NodeB2
YD/T2507.9-2015
a）端口是逻辑概念，是指承载PVC链路的逻辑实体，这个逻辑实体可以是链路层端口（如IMA）也可以是物理层端口（如STM1）。b）RNC和第一级NodeB之间可以有多个端口。c）上级NodeB和下级NodeB之间也可以有多个端口。d）每个端口可以存在一个默认的参数获取通道（VPI=2，VCI=33）。5.2执行特定O&M通道的建立
5.2.1基本流程
基于RNC和NodeB的传输配置一致性的考虑，在RNC的配置中包含NodeB所有PVC的信息，包括NodeB的PVC编号、通道的性质和QoS要求。RNC在收到NodeB从参数获取通道（VPI-2，VCI=33）送来的申请消息后，将该NodeB的所有PVC通道信息包含在响应消息中发给NodeB。NodeB在收到上述配置信息后，建立配置的PVC。PVC的主备用关系，由NodeB和RNC自行确定，RNC可以同时监听多个PVC。这里的备份关系指的是信令通道和操作维护通道的主备关系，业务数据通道的负荷分担关系等。另外，在不同组网情况下，该消息中定义了需要发起申请的NodeB所建立的供其他NodeB所使用的交换通道。
IPOA方案基于以下前提：
NodeB与RNC之间基于ATM传输：
NodeB与RNC之间已经建立物理连接。IPOA通道建立过程如图9所示。
TiiKANiKAca
YD/T2507.9-2015
设置TimerlpoaRespWait
1OAMIP_ALLOCATE
REQ(IPOA申请）
3OAMIPALLOCATE
RESPONSE（IPOA申请响应）
4 TimerlpoaRespWait停止
配置IPOA
设置TimerPvcRespWait
5OAM_IP_ALLOCATE
RESULT REPORT
（IPOA申请结果上报）
6OAM PVCALLOCATE
REQ(PVC申请）
8OAMPVCALLOCATE
RESPONSE（PVC申请响应）
9TimerPveRespWait停止配
置PVC
10OAMPVC_ALLOCATE
RESULT REPORT
（PVC申请结果上报）
2AllocateIPOA_IP
7AllocatePVC
图9lub接口为ATM方式下执行特定操作维护通道建立流程说明：
NodeB选择一个端口，并在对应参数获取通道发起IPOA申请，设置定时器（TimerlpoaRespWait），如果超时没有收到RNC回应IPOA申请响应消息，则需要重发IPOA申请消息。或者虽然收到IPOA申请响应消息但对本NodeB的参数配置失败，则也需要重发IPOA申请消息。等待RNC的ATM方式配置响应的定时器（TimerlpoaRespWait）取值区间为1-3oS,默认取值为5S，重发次数（NumlpoaRespWait）区间为1-65535次，默认为3次。RNC从对应端口和PVC收到NodeB的IPOA申请消息后，进行EID比对，并下发申请响应消息。
RNC验证正确后，从规划数据中查找出该NodeB对应的参数，从而查找该NodeB对应的IPNodeB对应的OMC的IP地址以及NodeB的ID，在IPOA申请响应消息中发送给NodeB。NodeB在收到RNC的IPOA申请响应消息后，停止定时器（TimerlpoaRespWait），依据消息中的NodeB的IP地址、OMC的IP地址、RNC侧IPOA的IP地址等信息，与OMC建立连接。·如果NodeB配置失败，NodeB将申请结果上报，且NodeB重发IPOA申请消息。·如果NodeB的定时器超时，重发IPOA申请消息。。如果NodeB的重发次数超过限定的数值（NumlpoaRespWait），NodeB将在其他的端口的参数获取通道上重新发起IPOA申请。6
HiiKAoNiKAca
YD/T2507.9-2015
●如果NodeB配置成功，则在参数获取通道（VPI=2，VCI=33）向RNC上报IPOA申请结果上报消息，且其中的Result字段为0表明成功。一NodeB发起PVC申请消息，设置等待定时器（TimerPvcRespWait）。定时器（TimerPvcRespWait）取值区间为1-30S，默认取值为5S，重发次数（NumPvcRespWait）区间为1-65535次，默认为3次。一RNC将该NodeB的PVC参数发给NodeB，包括：：本NodeB在各端口上需要建立的执行特性操作维护通道、信令通道、业务通道的参数：注：为了节省带宽，RNC配置的操作维护通道通道可以就是参数获取通道。·NodeB需要为下级NodeB建立的各端口上的交换PVC参数。一NodeB在收到响应后，定时器（TimerPvcRespWait）停止，配置操作维护通道，信令通道、业务通道以及为下级NodeB建立的交换列表，然后上报RNC配置结果。·如果NodeB配置失败，NodeB将申请结果上报，且NodeB重发PVC申请消息。如果NodeB的定时器超时，重发PVC申请消息，如果NodeB的重发次数超过限定的数值（NumPvcRespWait），NodeB在其他的端口的参数获取通道上重新发起IPOA申请。如NodeB配置成功，则在参数获取通道（VPI-2，VCI=33）向RNC上报PVC申请结果上报消息，且其中的Result字段为0表明成功。NodeB在启动成功的情况下，针对配置的每个IPOA通道发起IPOA专用通道的监测，其过程和消息定义参见5.3节内容。
NodeB的盲检开站可参考附录A。其中Iub接口为ATM方式下，支持盲启的执行特定操作维护通道建立流程如图A.1所示。
5.2.2NodeB级联情况下的补充说明针对NodeB的级联情况，逐一说明在参数获取通道（VPI=2，VCI=33）上进行消息交互的过程：如图10所示，3个NodeB可以同时向RNC在参数获取通道（VPI=2，VCI=33）发送IPOA申请消息，NodeB之间没有任何关联。一如图10所示，串行连接，按步骤如下NodeB1建立参数获取通道（VPI=2，VCI=33），并发送IPOA申请消息。此时的情况如图10，NodeB2也会发送IPOA申请消息到NodeBl，NodeB无该消息的转发方式信息，直接丢弃，因此NodeB2处于不断的尝试建链的过程中。2.33物理端111NodeB1的缺省IPOA—2.33RNC
物理端113NodeB2的缺IPOA2.33
NodeB2
图10串行连接IPOA申请
NodeB1接收RNC的IPOA申请响应消息，设置RNC配置过来的PVC链路信息，RNC发送的PVC链路信息中应当包括NodeB2的PVC交换信息。NodeB1回应IPOA申请结果消息给RNC，可以出于节省带宽的考虑，RNC配置给NodeB的操作维护通道就是参数获取通道。如图11所示，图中的VPI和VCI只是举例说明。
YD/T2507.9-2015
物理端NodeBI的IPOA
1.51+物用端NodeB2的POA透传通道+NodeBI
交换（1.512.33）
4-物用端13NodeB2的POA
图11NodeB中转IPOA申请
也可以出于备份链路的考虑，在不同的物理端口配置多条IPOA链路，如图12所示。物理漫山NodeBI的IPOA
物理理12NodeBI的备份IPOA
物理NodeB2的POA
物理瑞112NodeB2的IPOA
Node BI
交换（1.51：2.33）
交换（1.52：1.62）
图12备份IPOA链路
+物理瑞！13NodeB2的缺有IPOA+NodeB2
NodeB2
当NodeBI正确的配置了NodeB2到RNC的PVC交换后，此时NodeB2从参数获取通道（233）发送IPOA申请到NodeB1，NodeB1查找PVC交换，把NodeB2的IPOA申请消息通过PVC（1,51）转发到RNC，RNC从PVC（1,51）发送IPOA申请响应消息给NodeB1，NodeB1查找PVC交换，把该消息通过（2，33）转发给NodeB2，NodeB2设置PVC配置参数，此时的PVC配置如图13：2.334
物理端口！NodeBI的IPOA
物用难口2NodeBI的备份IPOA
物理端口1NodeB2的IPOA
物理端口2NodeB2的备份IPOA-
NodeBI
交换（1.51：2.33）
物用瑞口3NodeB2的IPOA-
物理端4NodeB2的备份IPOA
交换（1.52：1.62）
图13NodeB中转备份IPOA链路
NodeB2
图7与图13所示的过程基本一致，不同之处是NodeB2和NodeB3可同时在缺省PVC上与RNC进行消息交互
图13所示，NodeB1和NodeB2可同时启动IPOA申请过程，建立参数获取通道（VPI=2，VCI=33），在参数获取通道（VPI=2，VCI=33）向RNC发送IPOA申请消息并等待RNC的IPOA申请响应消息。如果某一个NodeB（NodeB1）先配置好了PVC，那么另一个NodeB（NodeB2）也可在对方（NodeB1）已经获取到PVC交换信息时，通过此NodeB（NodeB1）的PVC交换转发建立与RNC的IPOA通道。5.2.3消息定义
5.2.3.1IPOA申请消息
消息名称：OAMIPALLOCATEREQ。消息方向：NodeB→RNC。
消息作用：当NodeB启动，或IPOA故障后需要重新申请时，从每个上联端口的缺省通道分别向RNC发送该消息。
物理通道：参数获取通道（VPI=-2，VCI=33）。消息形式：UDP广播包，目标地址为广播地址，源地址为全零，目标Socket端口地址2350，源Socket端口地址2350。
消息内容：见表1。
段名称
Message_Type
NodeB_Equipment ID
NodeB_Support_IpVer
Configuration_Mode
Reserved
5.2.3.2IPOA申请响应消息
字段长度
(byte）
表1IPOA申请消息内容
消息类型
本NodeB的设备标识
本NodeB支持的IP协议版本
配置模式。指示NodeB请求由RNCYD/T2507.9-2015
数据类型
unsigned char
byte序列
配置NodeB相关Iub逻辑通道配置还unsigned char
是LMT/OMC-B配置
保留字段，以备将来扩展用
消息名称：OAMIPALLOCATERSP。消息方向：RNC→NodeB。
Byte序列
取值说明
运营商自定义，
其中全OXFF表
示无效
0：IPV4
1：IPV6
其他值：将来扩
展使用
O：RNC配置
1：网管配置
消息作用：RNC从某端口收到NodeB的IPOA申请消息后，从规划数据中查找出该端口对应的NodeB的参数，并向该NodeB回该消息。物理通道：参数获取通道（VPI=2，VCI=33）。消息形式：UDP广播包。目标地址为广播地址，源地址为RNC侧IPOA的IP地址，目标Socket端口地址2350，源Socket端口地址2350。消息内容：见表2。
表2IPOA申请响应消息内容
字段名称
Message_Type
NodeB Equipment ID
NodeB_Support_IpVer
Eid IsCorrect
NodeB Function ID
字段长度
(byte)
消息类型
本NodeB的设备标
识EID
本NodeB支持的Ip
协议版本
Eid是否正确
NodeB在网管层面
的标志ID
数据类型
unsigned char
byte序列
unsigned char
unsigned integer
取值说明
来自于IPOA申请消息
RNC确定的本NodeB采用的IP
0：正确
1：冲突（由RNC来填写）
2：该Eid的数据在RNC不存在
（由RNC填写）
高2byte表示RNCID，低2byte
表示NodeBID
其中OxFFFFFFFF表示无效
