【YD通讯标准】 塑料光纤活动连接器 第1部分:LC型

本网站 发布时间: 2024-08-15 11:27:30
  • YD/T2554.1-2013
  • 现行

基本信息

  • 标准号:

    YD/T 2554.1-2013

  • 标准名称:

    塑料光纤活动连接器 第1部分:LC型

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    1.61 MB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

YD/T 2554.1-2013.Plastic optical fiber connector Part 1: Type LC.
1范围
YD/T 2554.1规定了LC型塑料光纤活动连接器的术语和定义、技术要求、测量和试验方法、质量评定程序、检验规则及标志、包装、运输和贮存要求。
YD/T 2554.1适用于LC型塑料光纤活动连接器族产品,以下简称LC型连接器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1-2003计数抽样检验程序 第1部分: 按接收质量限(AQL)检索的逐批检验抽样计划
YD/T 1272.1-2003光纤活动连接器 第1部分: LC型
YD/T 1272.3- 2005光纤活动连接器 第3部分:SC型
YD/T 1447- 20xx通信用塑料光纤
SJ/T 11363-2006电子信 息产品中有毒有害物质的限量要求
SJ/T 11364-2006电子 信息产品污染控制标识要求
SJ/T 11365-2006电子信 息产品中有毒有害物质的检测方法
3术语和定义
YD/T 1272.1-2003界定的以及下列术语和定义适用于本文件。
3.1
LC型塑料光纤活动连接器一Type LC .plastic optical fiber connector
一种采用通信用塑料光纤做成的LC型活动连接器。
4技术要求
4.1分类
4.1.1插头接口
按光纤芯数及插针体外径可分为4种接口:
a)插针φ1.250的单芯塑料光纤插头接口;
b)插针φ1.250的双芯塑料光纤插头接口;

标准内容标准内容

部分标准内容:

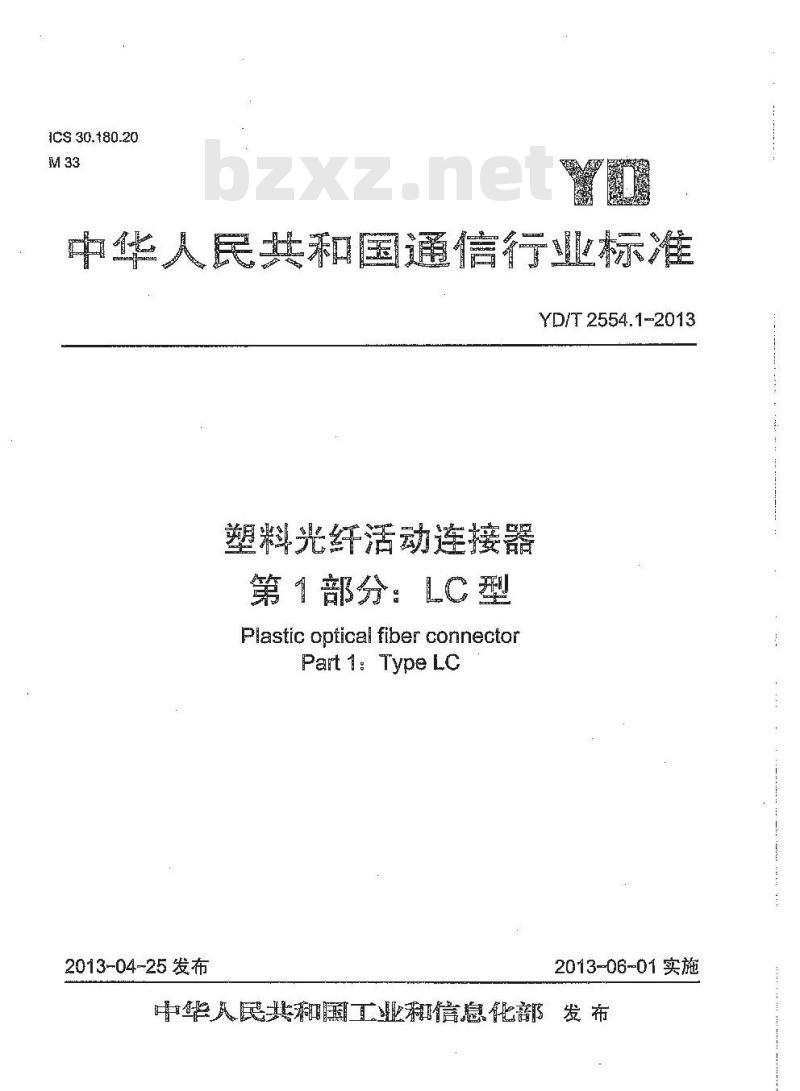

ICS 30.180.20
中华人民共和国通信行儿标准
YD/T 2554.1-2013
塑米料斗光纤活动连接器
第1部分:LC型
Plastic optical fiber connectorPart 1: Type LC
2013-04-25发布
2013-06-01实施

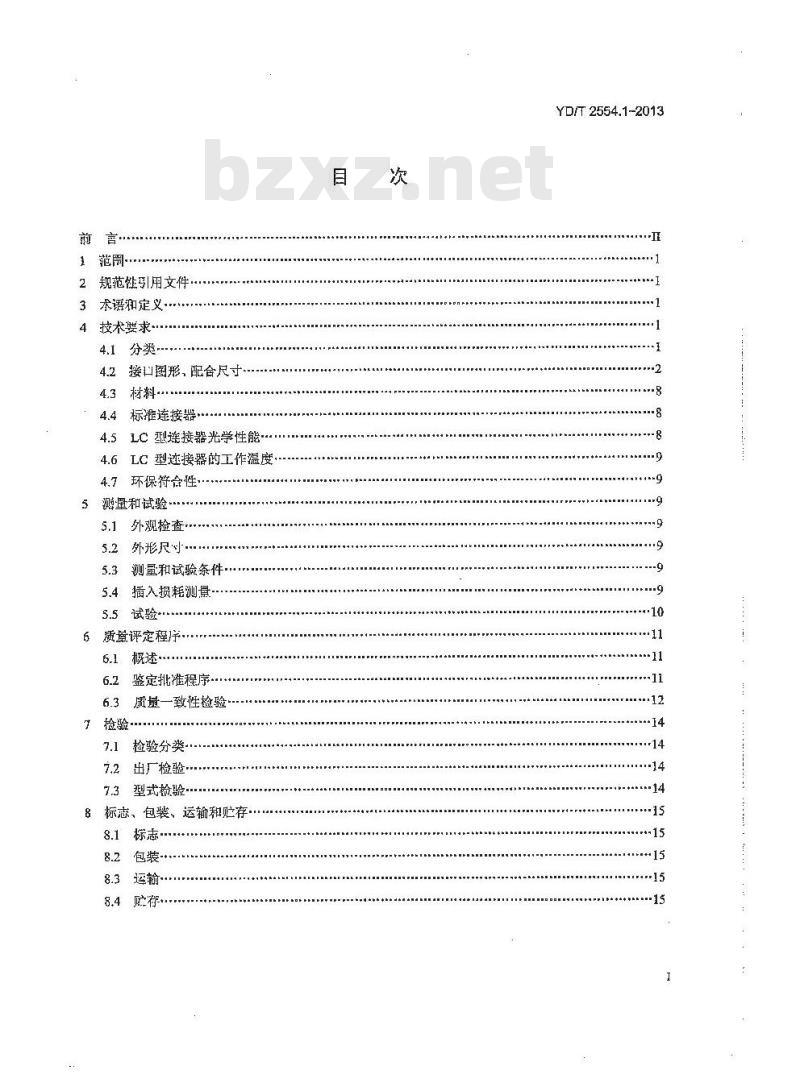

中华人民共和厨工业利信息化音发布前言·
1范围·
2规范性引用文件
3术语和定义·
4拉术要求
4.1分类-
接口图形,配合尺寸·
材料·
标推连接器
4.5LC型连接器光学性能.·
4.6LC型连接器的工作温度,
4.7环保符合性,此内容来自标准下载网
5测量和试验
外观检查·
5.2外形尺
5.3测量和试验条件.…
5.4插入损耗测量-
5.5试验
6质量评定程序
6.2鉴定批准程序
6.3质基一致性检验
7.1检验分类
7.2出厂检验
7.3型武检验--
8标志、包装、运输和贮存.
8.1棕志
YD/T 2554.1-2013

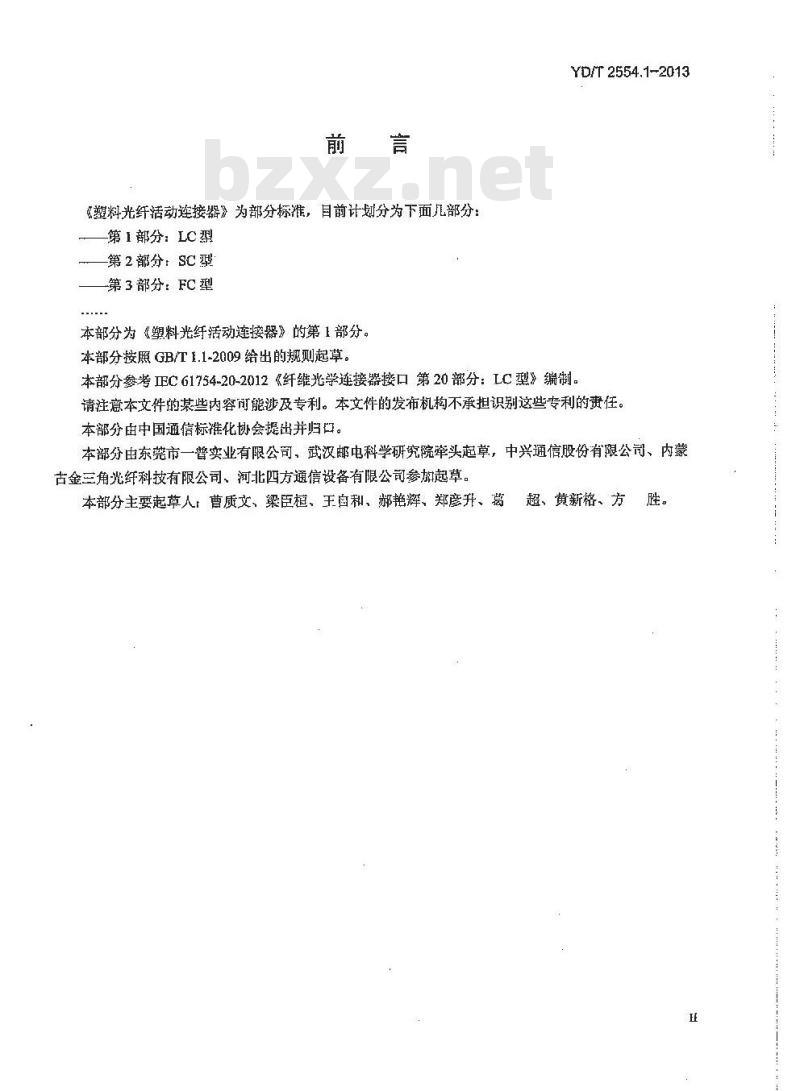

《塑料光纤活动连接器》为部分标准,目前计划分为下面几部分:第1部分:LC型
第2部分:SC型
第3部分:FC 型
本部分为《塑料光纤活动连接器》的第1部分。本部分按照GB/T1.1-2009给出的规则起草。YD/T2554.1-2013
本部分参考IEC61754-20-2012《纤维光学连接器接口第20部分:LC型》编制。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分由东莞市一警实业有限公司,武汉邮电科学研究院牵头起草,中兴通信股份有限公司、内蒙古金三角光纤科技有限公司、河北四方通信设备有限公司参加起草。本部分主要起草人,曹质文、梁臣桓、王匈利、郝艳辉、郑彦升、葛超、黄新格、方

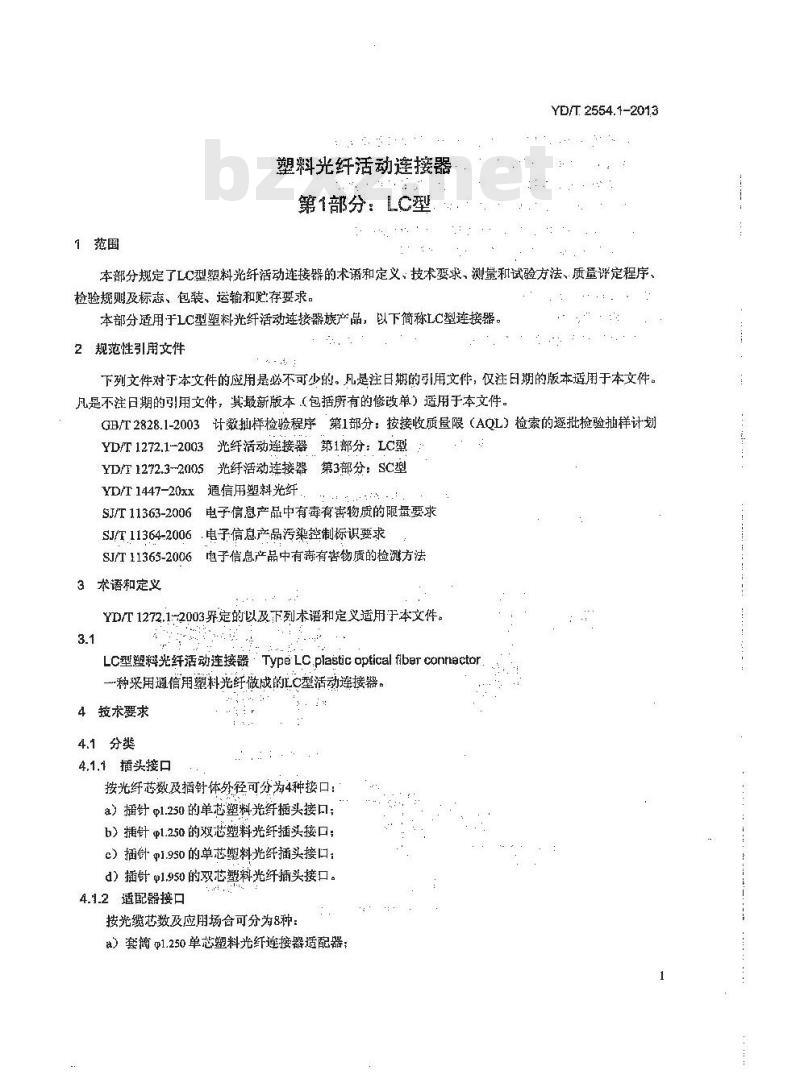

1范圈
塑料光纤活动连接器
第1部分:LC型
YD/T 2554.1-201.3
本部分规定了LC型翘料光纤活动连接器的术语和定义、技术要求、测量和试验方法、质量评定程序检验规则及标志、包装、运输和贮存要求。本部分适用于LC型塑料光纤活动连接器族产品,以下简称LC型连接器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的可用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1-2003计数捆样检验程序第1部分:按接收质垦限(AQL)检索的逐批捡验拍样计划YD/T1272.1-2003光纤活动连接器第1部分:LC型YD/T1272.3-2005光纤活动连接器第3部分:SC型YD/T1447-20xx通信用塑料光纤
SJ/T11363-2006电子信息产品中有毒有害物质的限量要求SJ/T11364-2006:电子信息产品污染控制标识要求SJT11365-2006电子信息产品中有有害物质的检测方法3术语和定义
YD/T1272.1-2003界定的以及下列术语和定义适用于本文件。3.1
LC型盟料光纤活动连接器TypeLcplasticopticalfberconnector一种采用通信用塑料光纤做成的LC型活动连接器,4技术要求
4.1分类
4.1.1插头接口
按光纤芯数及插针体外径可分为4种接口:a)插针e1.250的单芯塑料光纤插头接口;b)插针p1.2.50的双芯塑料光纤插头接口;e)插1.950的单芯塑料光纤插头接口:d)插针1.950的双芯塑料光纤插头接口。4.1.2适配器接口
按光缆芯数及应用场合可分为8种:a)套简1.250单芯塑料光纤连接器适配器:YD/T 2554:1-2013
b)套简p1.250单芯塑料光纤连接器有源器件插座接口:e)套简p1.250双芯塑料光纤连接器适配器:3d)套筒p1.250双芯塑料光纤连接器有源器件插座接口;e)套筒p1.950单芯塑料光纤连接器适配器;::
f)套筒p1.950单芯塑料光纤连接器有源器件插座接口;g)套簡p1.950双芯料光纤连接器适配器:5)套簡$1.950双芯塑料光纤连接器有源器件插座接口。4.2接口图形、配合尺寸

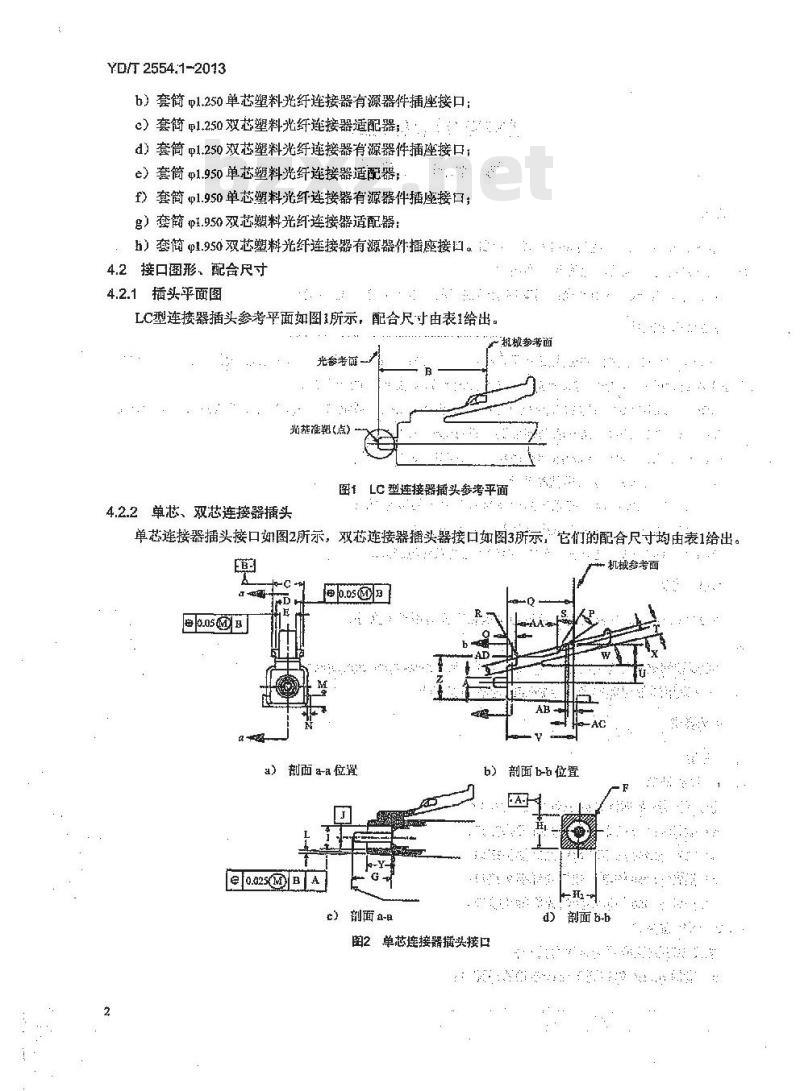

4.2.1插头平面图
LC型连接器插头参考平面如图所示,配合尺寸由表1给出。光龄老丽
光准昶《点)
批被零考面
图LC型连接器插头参考平面
4.2.2单芯、双芯连接器插头
单芯连接器插头接口如图2所示,双芯连接器插头器接口如图3所示,它们的配合尺寸均由表1给出。EB
a)剖面a-a位置
e0.025(BA
)剖面
b)剖面 b-b位置
图2单芯连接器插头接口
机多考面
部面 bi-b
双芯连接器插头接口
单芯、双芯连接器插头接口配合尺寸表1
最小值
最大值
YD/T2554.1-2013
插针体外径,现衰2
曲率华轻
抵针伸缩
基本尺寸
典型值
曲率半径
典型值
典型假
:尺寸B是当插头不配接时相对手插头端面的尺寸,插针是通过中心轴向压力随接触蹦面方向面移动,因此,尺寸B是可变的。消尺寸B在离光基准面 9.8mm1~10.0 mm范围内移动时,插针所受压力应为5.0 N~6.0 N,这个压力仅对有缓冲层的光纤而言。不同束缘结构的光纤会导致较高的压力,参见EC60794-2-50。推体(斜体),尺无与所和2表面的尺寸特征相关“双芯连接器插头的单光之一摘头您与图1~图2的所有尺寸相一致,仅增妞两起插头之间的距离尺寸3
YD/T 2554.1-2013
4.2.3插针等级
摘头接口(即插舒体等级)分类见表2表2插头接口(即插针体等级)
4.2.4单芯、双芯适配器
最小值
qA(1.250)
pA (1.950)
殿大值
单芯适配器接口如图4所示,双芯适配器接口如图5所示,它们的配合尺寸均由表3给出。eb.as eA
光参考面
剖面a-a位置
b)剖面6-b位置
单位:
机械参考面
光孝旁
1e0025A
部面a-a
单芯适配器接口
劑面b-b
图5双芯适配器接口
表3单芯、双芯造配器接口配合尺寸最小值
發大值
YD/T2554:1-2013
对中装置内径;见表 5
曲率半径
楚本尺寸
葬本尺寸
典型值
曲率半径
。连接器对中装置是一个弹性(开口)对中套简时,该变简可以是周定的,也可以是活动的。对于固定套简,尺寸I的形位公整适合于A尺寸和I尺寸,刘于活动套简,插入套简的针规应能够自由地插到累一位置,该位置应与基准面B相致。尺寸A定义为对中装置的内径。b.连接器对中装暨是一个弹性(开口)对中套裔时,该装盘在一根针规从其一端掘到适配器中心位置的条件下,另一针规从另~端播至与已插针规相碳按时,应具有1.0N~2.5N的力,针规标称直径应是1.249mm,图8和表6。适配器中心部位由尺寸E左边位能。
。锥体(斜体),尺守与和裘而尺寸特征相关双芯逛接恶适配器的单元之一冠配器应与图4的所有尺寸相一致,仅增切两芯运配器之间的距离尺寸至5
YD/T 2554.1-2013
4.2.5单,双芯有源器件插座
单芯有源器件插座接口如图6所示,双芯有源器件插座接口如图7所示,其配合尺寸均由表4给出。05
光考面
)劑面位置
剖面a-a
b)面b-b位暨
机橱参考面
光参考面
d)剖面b-b
图6单芯有源器件插座接口
图7双芯有源器件插座接口
4单芯、双芯有源器件插座接口配合尺寸单
援小值
最大值
说.期.
对中暨内径,见表5
表4(续)
最小值
最大值
:连接器对中装管是一个刚然内孔套简或对中弹性紊筒,尺寸4定义为对中装骨的内径。YD/T2554.1-2013
基李尺寸
基本尺寸
典塑值
等级,见表5
套简可以悬固定的或是活动的。对于固定套简,形位公差是适合的,对于活动套简,插入套筒的针规应能够自由地插到某一位置,该位应与其准面B相致。体(斜)尺寸应与H和的表面尺时征相关。d双芯有源器件插座的单元之一损座放与图6的所有尺寸相一致,仅增加两芯有源署件插座之间的距离尺寸K4.2.6适配器、有源器件插座对中套筒等级适配器、有源器件插座接口(即对中套筒等级)分类如表5所示。表5适配器:有源器件插摩接口(即对中套筒等级)摄小殖
p4(1.250)
P4(1.950)
最大值
单位:mm
弹性套筒
刚性套筒
刚性套
连接器对中装置为一个弹性(开可)对中套简时,该装置允许:在一根针规从有源器件插座接口的连接器一侧完全播入条件下,另一针规从左边完全插到尺寸G时的力应为1.0N~2.5N。应从表6选择适合的针规。连接器对中装微为一个别性内孔套简时,尺寸4使用两根针规进行检验,一根针规外径比等级数中尺寸A的最大值应大于1m,另一根针规外径比等级数中尺寸4的最小值成小于1pm。应从表6选择适合的针规。上等级相应的接口参数
4.2.7对中套筒针规
YD/T2554.1-2013
对中套筒针规如图8所示,针规等级分类由表6给出。CK
图B对中套简针规
表6针规等级
最大值
PA(1.250)
pA(1.950)
表面粗糙度应为0.2umRi,圆柱度应小于0.5jm4.3材料
最小值
最大值
单位:mm
用于弹性套简
用于刷性内孔套简
建议LC型连接器使用符合YD/T1447~20xx规定的塑料光纤,包括聚甲基丙烯酸甲酯(PMMA)和氟化塑料光纤。
LC型连接器所使用的材料及塑料光纤光缆必须保证无老化现象,并符合环保要求。能经受连接器所露的试验条件。制作连接器所使用的粘结胶对连接器结构应无不良影响,其物理、化学及光学特性应与塑料光纤匹配,:不得有损害连接器光学性能的情况发生。4.4标准连接器
4.4.1概述
?标准连接器是一套精密制造或精选的连接器,它包括标准插头和标准适配器,用作测量连接器光学性能的参照标准,因此它的尺寸公差要求更高,它的光学性能也要求更高。4.4.2'LC型标准连接器光学性能LC型标准连接器应符合下面光学性能要求:用两个标准插头通过标准适配器连接的插入损耗≤1.5dB(PMMA塑料光纤),≤1.0dB(氟化塑料光纤)
4.5LC型连接器光学性能
4.5.1LC型连接器插头光学性能
LC型连接器插头应符合下列光学性能要求:\a)在一插头通过标准适配器与标准插头连接的插入损耗≤2.0&B(PMM4塑料光纤)化塑料光纤)
YD/T:2554:1-2013
b)两个任意插头通过任意适配器连接的插入损耗≤2.3dB(PMMA塑料光纤)、≤1.8dB:(氯化塑料光纤)。
4.5.2LC型连接器适配器光学性能LC型适配器相对于两个标推搐头连接的播入附加损耗(相对于标摊连接器入损耗)应≤0.3dB。4.6LC型连接器的工作温度
LC型连接器的工作温度:-25℃~+70℃,4.7环保符合性
LC型连接器的红成单元分类应符合ST/T11363-2006中表1的要求,有毒又害物质的限量按SJ/T11365-2006规定进行检测,应符合SJ/T11363-2006表2的要求。5测量和试验
5.1外观检套
在进行光学性能测厚和试验前,应菌先对连接器外观进行下到检香。:“外观应平滑、洁净,无油污及毛刺,无伤痕和裂纹,颜色鲜明,一致性好;各零部件的组合须平整,插头与适配器的插入和拔出须平顺、轻松,卡子有力,开关正常。5.2:外形尺寸
为保证产品在规定的环境下机械性能和光学性能的一致性,并确保其通用性和互换性用游足精度要求的量度工具测量,检查产品的外形尺寸是否与设计相致。5.3测量和试验条件
5.3.1测量和试验大气条件
连接器的测量和试验应在下列规定的标推大气条件下进行:温度:15 ℃~35 C;
相对湿度:45%~75%:
次压力: 86 kPa~106 kPa
当不能在标准大气条件下进行测量和试验时,应在测最和试验报告土标明其大气条件。5,3.2:测量和试验光源.“、:、:
在进行LC塑连接器测量时,由于光纤扰动引起的测量系统的模式分布变化会彩响测量结果。测量应使用波长为650mm(PMMA塑料光纤)、850nm(氟化料光纤)的光源,在测量前,应利用扰模器对塑料光纤进行扰模,除去不希望有的泄漏模。塑料光纤滤模器由光纤在两个光滑的芯轴上按!8学形紧密卷绕构成,芯轴直径的大小及卷绕的圈数以能确保衰减掉泄漏模,从而使输出功率达到稳定为准则:创如,对于A4a,A4d类塑料光纤,其芯轴直径为42mm,按“8:字形绕10;A4c类塑料光纤;其芯轴直径为32mm按8”学形绕40圈。、!5.4插入损耗测量
5.4.1插头的插入损耗测量
:按YD/T1272.3-2005中的6.4.1规定进行,其测量结巢为被测插头插入损耗测量值:-则:插头的插入损耗值应为:被测摘头损耗测量值减去被测插头的塑料光红衰耗催。5.4.2适配器的插入附加损耗测量?适配器的描入附加损耗测要求如下。9
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
