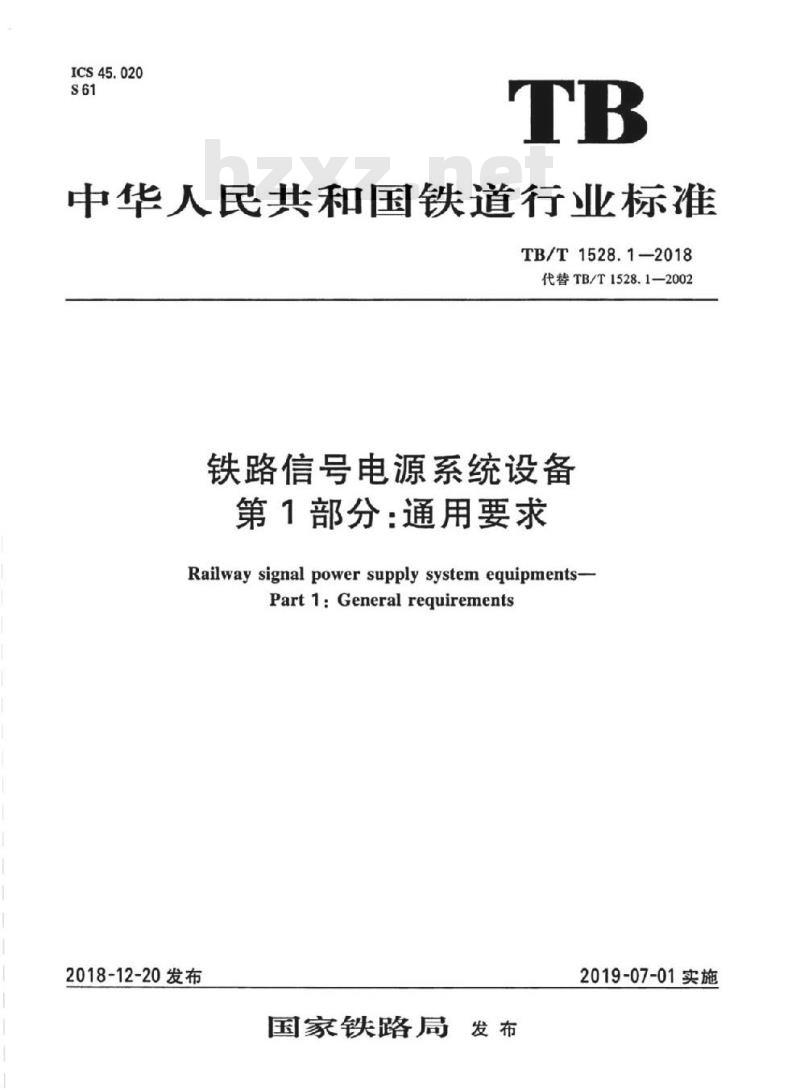

【TB铁路运输标准】 铁路信号电源系统设备第1部分:通用要求

ICS45.020
中华人民共和国铁道行业标准
TB/T1528.1-2018
代替TB/T1528.1-2002
铁路信号电源系统设备
第1部分：通用要求
Railway signal power supply system equipments-Part 1: General requirements2018-12-20发布
国家铁路局
2019-07-01实施

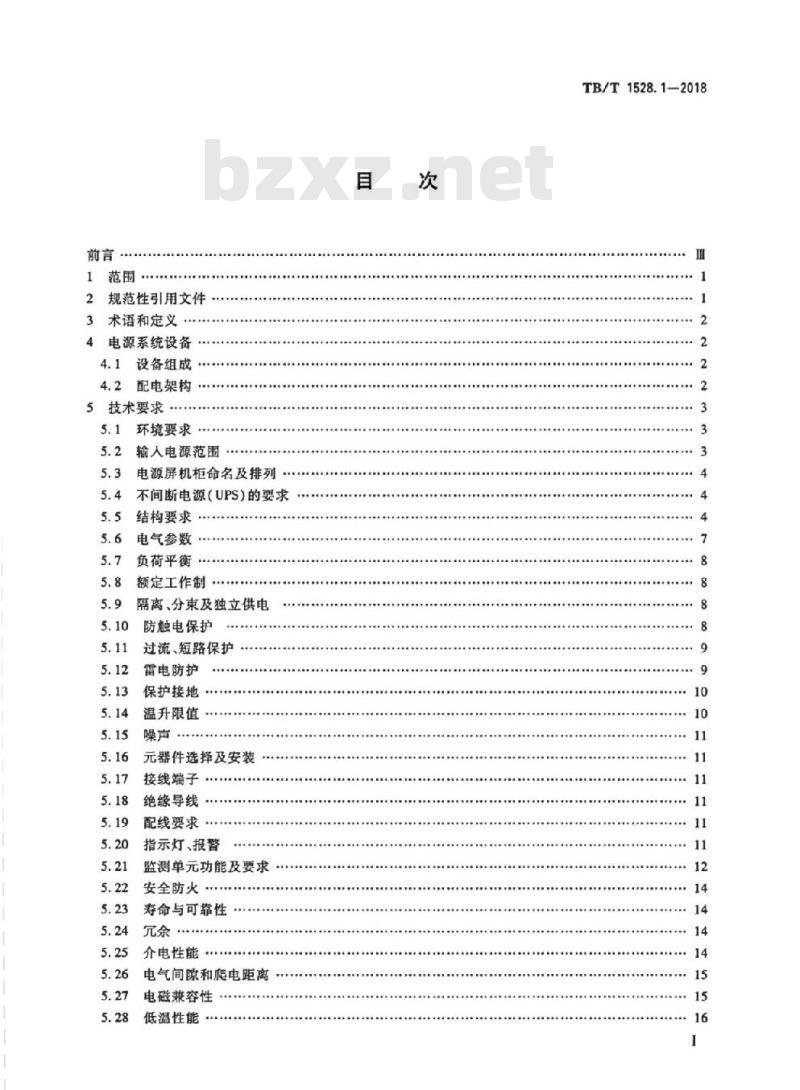

1范围
2规范性引用文件
3术语和定义
4电源系统设备
4.1设备组成
4.2配电架构
5技术要求
环境要求
输人电源范围
电源屏机柜命名及排列.
不间断电源（UPS）的要求
结构要求
电气参数
负荷平衡
额定工作制…
隔离、分束及独立供电
防触电保护
过流、短路保护
雷电防护
保护接地
温升限值
元器件选择及安装
接线端子
绝缘导线
配线要求
指示灯、报警
监测单元功能及要求
安全防火
寿命与可靠性
介电性能
电气间隙和爬电距离
电磁兼容性
低温性能
TB/T1528.1—2018
TB/T1528.1—2018

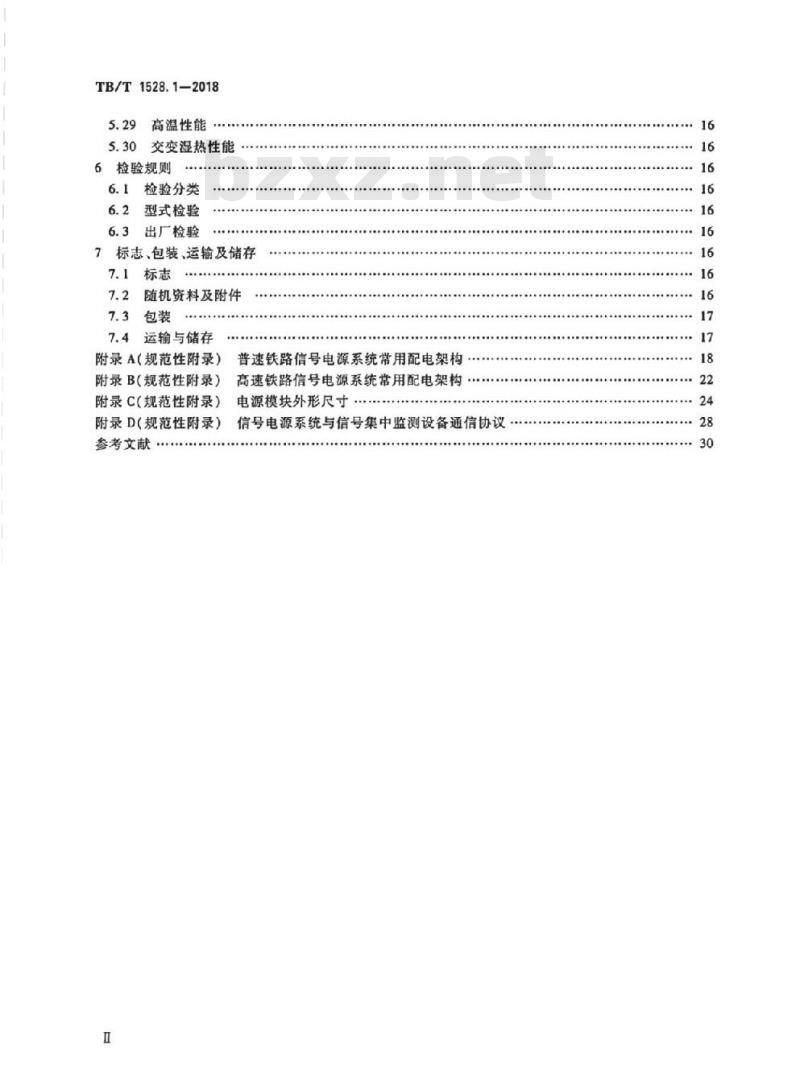

高温性能
交变湿热性能
6检验规则
6.1检验分类
6.2型式检验
6.3出厂检验
7标志、包装、运输及储存
7.1标志
随机资料及附件
运输与储存
附录A（规范性附录）
附录B（规范性附录）
附录C(规范性附录）
附录D(规范性附录）
参考文献
普速铁路信号电源系统常用配电架构高速铁路信号电源系统常用配电架构电源模块外形尺寸
信号电源系统与信号集中监测设备通信协议16

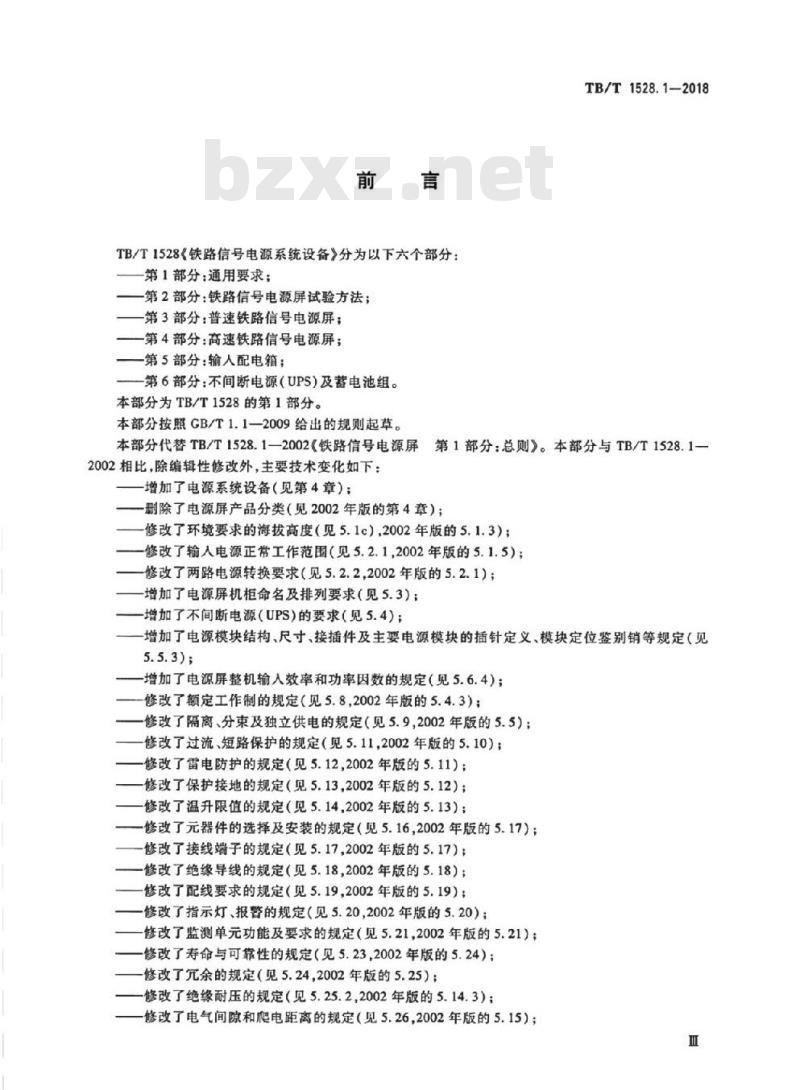

TB/T1528《铁路信号电源系统设备》分为以下六个部分：第1部分：通用要求；
-第2部分：铁路信号电源屏试验方法；第3部分：普速铁路信号电源屏；-第4部分：高速铁路信号电源屏；一第5部分：输人配电箱；
一第6部分：不间断电源（UPS）及蓄电池组。本部分为TB/T1528的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。TB/T1528.1—2018
本部分代替TB/T1528.1—2002《铁路信号电源屏第1部分：总则》。本部分与TB/T1528.1—2002相比，除编辑性修改外，主要技术变化如下：增加了电源系统设备（见第4章）；删除了电源屏产品分类（见2002年版的第4章）；修改了环境要求的海拔高度（见5.1c）,2002年版的5.1.3）；一修改了输人电源正常工作范围（见5.2.1,2002年版的5.1.5）；-修改了两路电源转换要求（见5.2.2，2002年版的5.2.1）；增加了电源屏机柜命名及排列要求（见5.3）：一增加了不间断电源（UPS)的要求（见5.4）；一增加了电源模块结构、尺寸、接插件及主要电源模块的插针定义、模块定位鉴别销等规定（见5.5.3);
一增加了电源屏整机输入效率和功率因数的规定（见5.6.4）；修改了额定工作制的规定（见5.8，2002年版的5.4.3）；修改了隔离、分束及独立供电的规定（见5.9,2002年版的5.5）；修改了过流、短路保护的规定（见5.11,2002年版的5.10）；一修改了雷电防护的规定（见5.12,2002年版的5.11）；修改了保护接地的规定（见5.13，2002年版的5.12）；修改了温升限值的规定（见5.14，2002年版的5.13）；一修改了元器件的选择及安装的规定（见5.16,2002年版的5.17）；修改了接线端子的规定（见5.17，2002年版的5.17）；修改了绝缘导线的规定（见5.18，2002年版的5.18）；修改了配线要求的规定（见5.19，2002年版的5.19）；修改了指示灯、报警的规定（见5.20，2002年版的5.20）；修改了监测单元功能及要求的规定（见5.21,2002年版的5.21）；修改了寿命与可靠性的规定（见5.23，2002年版的5.24）；修改了允余的规定（见5.24，2002年版的5.25）；修改了绝缘耐压的规定（见5.25.2,2002年版的5.14.3）；修改了电气间隙和爬电距离的规定（见5.26，2002年版的5.15）；TB/T1528.1-2018

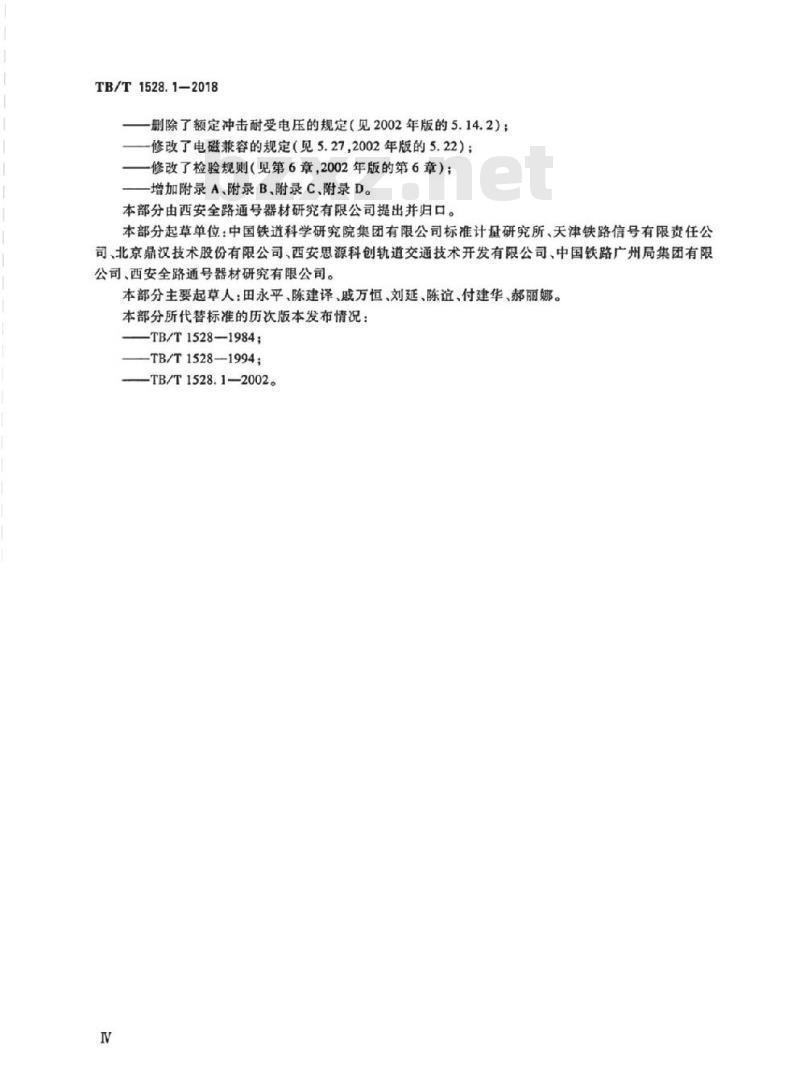

一删除了额定冲击耐受电压的规定（见2002年版的5.14.2）：—修改了电磁兼容的规定（见5.27,2002年版的5.22）；一修改了检验规则（见第6章，2002年版的第6章）；-增加附录A、附录B、附录C、附录D。本部分由西安全路通号器材研究有限公司提出并归口。本部分起草单位：中国铁道科学研究院集团有限公司标准计量研究所、天津铁路信号有限责任公司、北京鼎汉技术股份有限公司、西安思源科创轨道交通技术开发有限公司、中国铁路广州局集团有限公司、西安全路通号器材研究有限公司。本部分主要起草人：田永平、陈建译、戚万恒、刘延、陈谊、付建华、郝丽娜。本部分所代替标准的历次版本发布情况：-TB/T1528—1984;
—TB/T1528—-1994;
—TB/T1528.1—2002。
1范围
铁路信号电源系统设备
第1部分：通用要求
TB/T1528.1—2018
TB/T1528的本部分从系统组成、产品分类、技术要求、检验规则等方面规定了铁路信号电源系统设备（以下简称电源系统设备）中通用要求的内容。本部分适用于电源系统设备的设计、制造及检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB/T191包装储运图示标志（CB/T191—2008，IS0780：1997，M0D）GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1：1989）GB/T2423.1—2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1:2007.IDT
GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2:2007,DT)
CB/T2423.4—2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068-2-30:2005,IDT）GB/T4208—2017外壳防护等级（IP代码）（IEC60529：2013，IDT）GB/T5465.2电气设备图形符号第2部分：图形符号（GB/T5465.2—2008，IEC60417DB：2007，IDT)
GB/T7251.1—2013低压成套开关设备和控制设备第1部分：总则（IEC61439-1:2011，IDT）GB/T9813.4计算机通用规范第4部分：工业应用微型计算机GB/T11021电气绝缘耐热性和表示方法（GB/T11021—2014IEC60085：2007，IDT）CB/T14048.1—2012低压开关设备和控制设备第1部分：总则（IEC60947-1:2011，M0D）2低压开关设备和控制设备第2部分：断路器（GB14048.2--2008，IEC60947-2CB/T14048.2
2006,IDT)
GB/T14549
GB/T15543
CB/T15945
GB/T18481
GB/T19666
电能质量
公用电网谐波
电能质盘三相电压不平衡
电力系统频率偏差
电能质量目
电能质量暂时过电压和瞬态过电压阻燃和耐火电线电缆通则
GB/T24338.5轨道交通电磁兼容第4部分：信号和通信设备的发射与抗扰度（GB/T24338.5-2017,IEC62236-4:2008,M0D)
GB50054低压配电设计规范
TB/T1498铁路通信信号产品包装技术条件TB/T1528.3铁路信号电源系统设备第3部分：普速铁路信号电源屏1
TB/T1528.1—2018
TB/T1528.4铁路信号电源系统设备第4部分：高速铁路信号电源屏TB/T3074铁道信号设备雷电电磁脉冲防护技术条件TB/T3498—2018铁路通信信号设备雷击试验方法TB/T10621高速铁路设计规范
3术语和定义
下列术语和定义适用于本文件。3.1
信号电源屏signalpowersupplypanel由一台或多台模块化结构的电源柜组成，以低压电器和电力电子器件组成各种供电模块，具有监测功能，向铁路信号设备供电的成套设备。3.2
监测单元monitoringunit
用于对信号电源系统设备的工作状态和系统运行参数进行采集、处理、显示、报警、记录和故障定位，形成规范化的数据和报警信息并提供通信接口等完成监测功能的装置。3.3
功能单元functionalunit
由一个或多个的电气和机械部件组成，完成某一功能的单元。3.4
插入式联锁insertioninterlocking一种防止可移式或抽出式部件插入非用于上述部件的固定区域的装置。3.5
Jperiodicduty
周期工作制
负载有规律地反复运行的工作制。3.6
uninterrupted duty
不间断工作制
在工作期内，电源保持承载一持续电流的工作制。3.7
短时工作制short-timeduty;temporaryduty电源保持电流持续时间不足以使其达到热平衡，有载时间被空载时间隔开，而该空载时间足以使温度恢复到等于冷却介质温度的工作制。3.8
N+M穴余方式N+Mredundancy
“N”为满足设备工作需要的基本模块数量，“M”为允余配置数盘。4电源系统设备
4.1设备组成
电源系统设备由输人配电箱、信号电源屏、不间断电源（UPS）单元、蓄电池组等功能单元（或功能组)组成。电源系统设备组成见图1。4.2配电架构
普速铁路信号电源系统常用配电架构见附录A。高速铁路信号电源系统常用配电架构见附录B。2
电力引入
配电箱
电源屏
（机柜A）
不间断电源
UPS(1)
电源屏
（机柜B）
不间断电源
UPS(2)
电源屏
（机柜）
注：不间断电源（UPS）和蓄电池组在信号电源系统中的配置根据工程设计要求。铁路信号电源系统设备构成示意图1
技术要求
环境要求
电源系统设备在下列环境条件下应可靠工作：a)
周围空气温度：-5℃~+40℃。
TB/T1528.1-2018
湿度：空气相对湿度在最高温度为+40℃时不超过50%；在较低的温度下可允许有较高的相b)
对湿度，最湿月的月平均最低温度不超过+20℃，该月的月平均最大相对湿度不超过90%。但应考虑到由于温度的变化，有可能会偶然产生的凝露。c)
海拨：安装地点的海拨不应超过3000m。污染等级：应符合GB/T7251.1一2013中污染等级3级的规定，即存在导电性污染，或者由于d)
凝露使干燥的非导电性污染变成导电性的污染。2输入电源范围
5.2.1正常工作范围
电源系统应能适用两路独立的交流电源输入。当两路输入电源质量符合GB/T14549，GB/T15543、GB/T15945、CB/T18481的规定时，电源系统设备应正常工作。
电源允许偏差范围应符合表1的规定。表1输入电源允许偏差范围
输人电源
三相电压不平衡度
电压波形总失真度（THD）
两路电源电压相序
两路电源同相电压差
两路电源同相电压相位差
允许偏差
AC220V
AC380V
50Hz±0.5Hz
同相序
≤5°
TB/T1528.1—2018
5.2.2两路电源转换
两路电源转换应符合以下规定：a）两路输入电源间应具有自动转换、手动转换功能，每路输人均具备手动直供功能；b）两路输入电源的转换时间（包括手动和自动）不应大于0.15s；当输入电源超出额定电压三相AC380%V/单相AC220：V时，电源屏发出声、光报警，允c）
许I、Ⅱ路进行自动转换，但转换前要检测另一路电源状态，只有当另一路电源状态在标准规定值以内时方可实施转换；
当输入电源出现断电、断相时，电源屏应自动转换至另一路电源供电，并发出声光报警：两路输入三相电源应具有相序检测及报警功能，当输入电源出现相序错相时，应启动声光报警功能，其中有三相交流转辙机输出电源的电源屏应能自动转换至另一路电源供电；当一路电源故障转到另一路电源工作，原供电电源恢复后，如需转回原供电电源工作，应采用手动转换方式；
g）若两路输人均超出表1规定的电压限值时，电源屏应中断输人。5.3电源屏机柜命名及排列
一套信号电源系统中包含多台信号电源屏机柜，两路输入电源引人的机柜命名为“机柜A”，其他电源机柜依次命名为“机柜B”、“机柜C”等，按A、B、C、D顺序命名。设备安装时，“机柜A”应放置在机柜排的端头，其他机柜按字母顺序号依次排列。5.4不间断电源(UPS)的要求
5.4.1UPS输人电源允许偏差范围见表2。表2UPS输入电源允许偏差范围
输入电源
三相电压不平衡度
电压波形失真度
充允许偏差
单相AC2203V
三相AC380V
50Hz±2Hz
5.4.2每台UPS的额定容量按照总负载（不含交流转敏机电源）的所有用电量的1.25倍计算。5.4.3蓄电池组储能供电时间应符合TB/T10621的规定。5.5结构要求
5.5.1一般要求
电源系统设备结构的一般要求应符合：a）应采用全封闭机柜结构，并应考虑通风散热；b)
结构应牢固，所有的焊接处应均匀牢固，无明显的变形和烧穿缺陷；机柜的构架、底座、面板及盖板等应采用能够承受一定的机械应力、电气应力及热应力的材料e
构成；
机柜及安装构件均应采用防护层，包括电镀、化学处理以及油漆、塑料喷涂等；e)
前、后门应能在不小于90°的范围内灵活启闭；所有连接件、紧固件应有足够的强度，并应有防松动措施；g）
应具有地脚紧固用的安装孔；
应从柜体的上部或下部进出外部引出线，机柜应配有可以打开的用于进出线的盖板或法兰。5.5.2
外壳防护等级
电源系统设备外壳防护等级应满足CB/T4208一2017中IP20的要求。4
3电源模块结构
5.5.3.1结构基本要求
电源模块结构的基本要求应符合：a)
TB/T1528.1-2018
电源屏输出电源应采用可插拔式模块的结构型式，应具有锁紧和防插错装置：采用风冷散热的电源模块，风扇安装应易于更换；模块或插件应能方便地接插，所有接插点应保证电接触可靠；模块插拔应顺畅、无阻碍；
模块内易损易耗器件应易于更换，便于识别；模块升级换代需具备新旧兼容。5.5.3.2模块尺寸
按模块尺寸分类，可分为三种：二分之一模块（I型模块）、四分之一模块（Ⅱ型模块）和八分之一模块（Ⅲ型模块）。模块具体尺寸见附录C。5.5.3.3模块接插件
模块采用专用矩形电连接器（适用于输出额定电流150A及以下模块）的DL-37或兼容的电连接器，其安装位置、安装开孔尺寸见附录C，插针种类和编号见图2。(上)
说明：34,35,36,37为8针，1,=75A；12,3.4,5.6,78,9为12针，1,=35A；10-33为20针，1，=5A。图2DL-37矩形电连接器
5.5.3.4主要模块电连接器插针定义主要模块电连接器插针定义见表3~表6。裹3
单相交流220V模块插针定义
插针编号
输人L
输入N
输出-L
输出-N
接口定义
机壳接地
故障信号NC
故障信号COM
故障信号NO
模块工作时，17、18”接点闭合”，故陈或模块拔出后，17、18接点断开”5
TB/T1528.1-2018
插针编号
插针编号
插针编号
直流220V模块插针定义
输人L
接口定义
输人N
输出（+）
输出（-）
机壳接地
故障信号NC
故摩信号COM
故障信号NO
均流母线+
均流母线+
均流母线-
均流母线-
模块工作时，17、18“接点闭合”；故障或模块拔出后，17、18”接点断开”-
直流24V/48V模块插针定义
号（)
输人L
输人N
接口定义
输出（+）
输出（-）
机壳接地
故障信号NC
故障信号COM
故障信号NO
均流母线+
均流母线+
均流母线-
均流母线-
1，≤50A，可只用3637针Www.bzxZ.net
模块工作时，17、18“接点闭合”；故或模块拔出后，17、18”接点断开”-
交流25Hz模块插针定义
接口定义
轨道输人L
轨道输入N
局部输人L
局部输人N
轨道输出（GJZ+）
轨道输出（GJF-）
轨道输出、局部输出同名端要对应，保证局部电压超前轨道电压相位角90°序号
插针编号
号(\)
交流25Hz模块插针定义（续）
接口定义
局部输出（JZ+）
局部输出（JF-）
机壳接地
故障信号NC
故障信号COM
故障信号NO
发送电路接口（+）
发送电路接口（-）
接收电路接口（+）
接收电路接口（-）
TB/T1528.1-2018
轨道输出、局部输出同名端要对应，保证局部电压超前轨道电压相位角90°模块工作时，17、18”接点闭合”；故障或模块拔出后，17、18”接点断开”主备模块切换接口条件：模块正常时，接点闭合；故障及备用时，接点断开当接收到的信号由闭合变为断开时，备用模块由备用转为正常工作
注：主、备模块切换接口条件的发送、接收电路接口10（+）、11（-）和12（+）、13（-）要一一对应。5.5.3.5
模块定位鉴别销
模块定位鉴别销应符合以下规定：a)
相同外形不同种类的电源模块应有不同的定位鉴别销作为插人式联锁。定位鉴别销的安装位置见附录C。定位鉴别销编号应符合图3的规定（模块后视）。定位鉴别销直径6mm，长度不小于50mm。模块定位鉴别销定义应符合表7的规定。(
模块种类
交流220V模块
直流24V模块
直流48V模块
直流220V模块
交流25Hz模块
5.6电气参数
5.6.1额定容量
定位鉴别销编号
模块定位鉴别销定义
定位鉴别销标号
额定容量优选值为5kVA10kVA,15kVA,20kVA,30kVA40kVA,50kVA，60kVA。7
