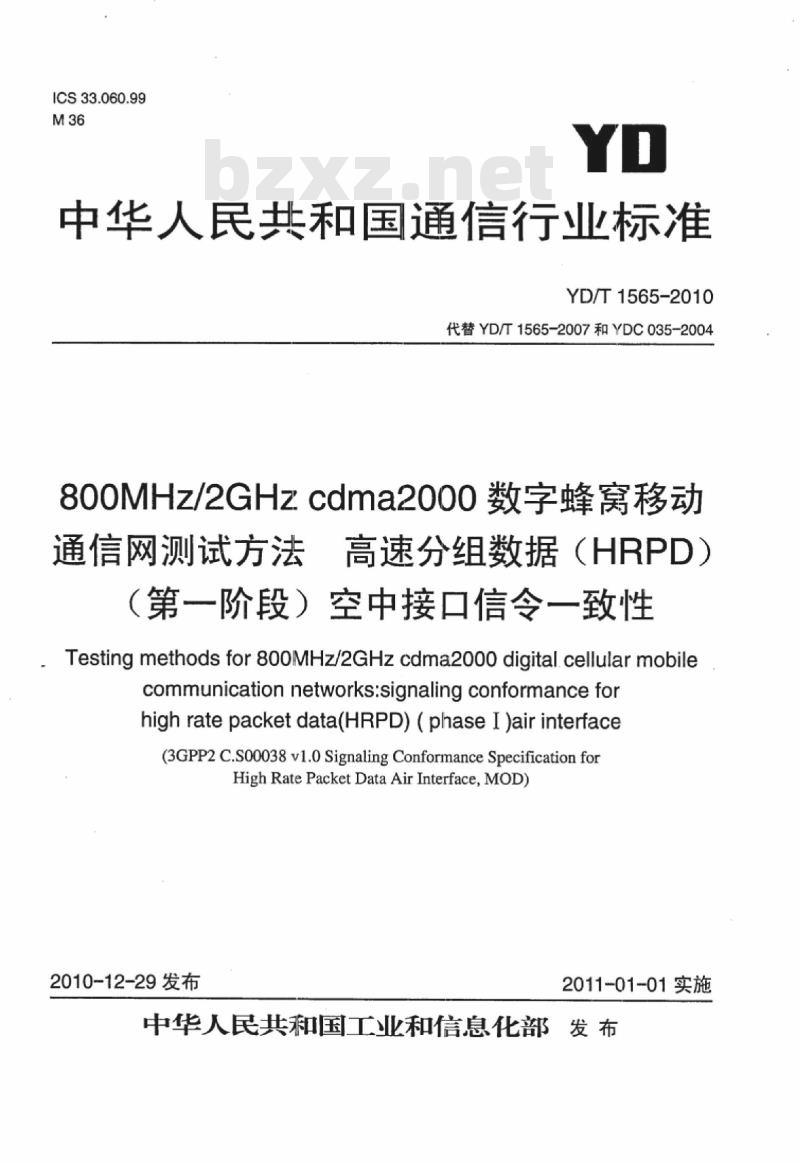

【YD通讯标准】 800MHz/2GHz cdma2000 数字蜂窝移动通信网测试方法高速分组数据(HRPD)(第一阶段)空中接口信令一致性

ICS33.060.99
中华人民共和国通信行业标准
YD/T1565-2010
代替YD/T1565-2007和YDC035-2004800MHz/2GHz:cdma2000数字蜂窝移动通信网测试方法
高速分组数据（HRPD）
（第一阶段）空中接口信令一致性Testingmethodsfor800MHz/2GHz cdma2000digitalcellularmobilecommunication networks:signaling conformanceforhigh rate packet data(HRPD)(phaseI)airinterface(3GPP2C.S00038 v1.0 Signaling Conformance Specification forHigh Rate Packet Data Air Interface, MOD)2010-12-29发布
2011-01-01实施
中华人民共和国工业和信息化部发布前

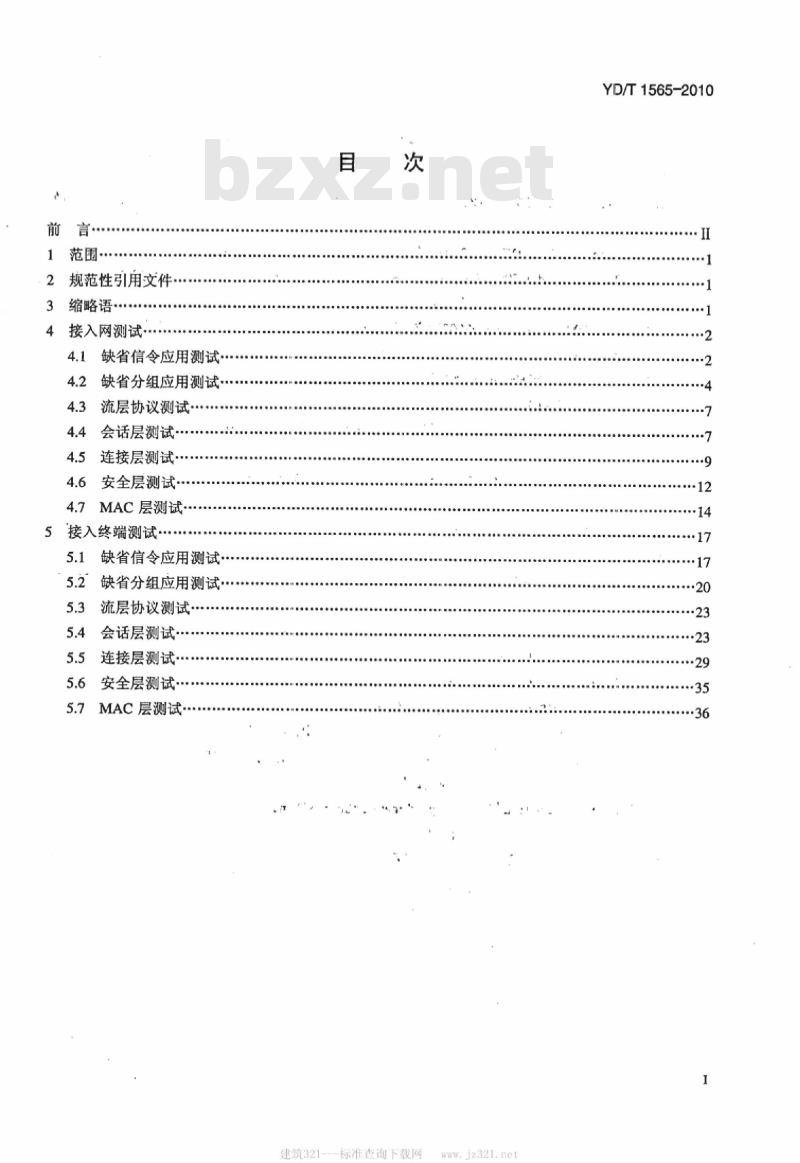

范围·
规范性引用文件
缩略语：
4接入网测试
缺省信令应用测试
缺省分组应用测试.
4.3流层协议测试-
4.4会话层测试·
连接层测试·
4.6安全层测试·
4.7MAC层测试
5接入终端测试
缺省信令应用测试.
5.2缺省分组应用测试
5.3流层协议测试
会话层测试·
连接层测试
安全层测试·
MAC层测试
建筑321---标准查询下载网
YD/T1565-2010
YD/T1565-2010

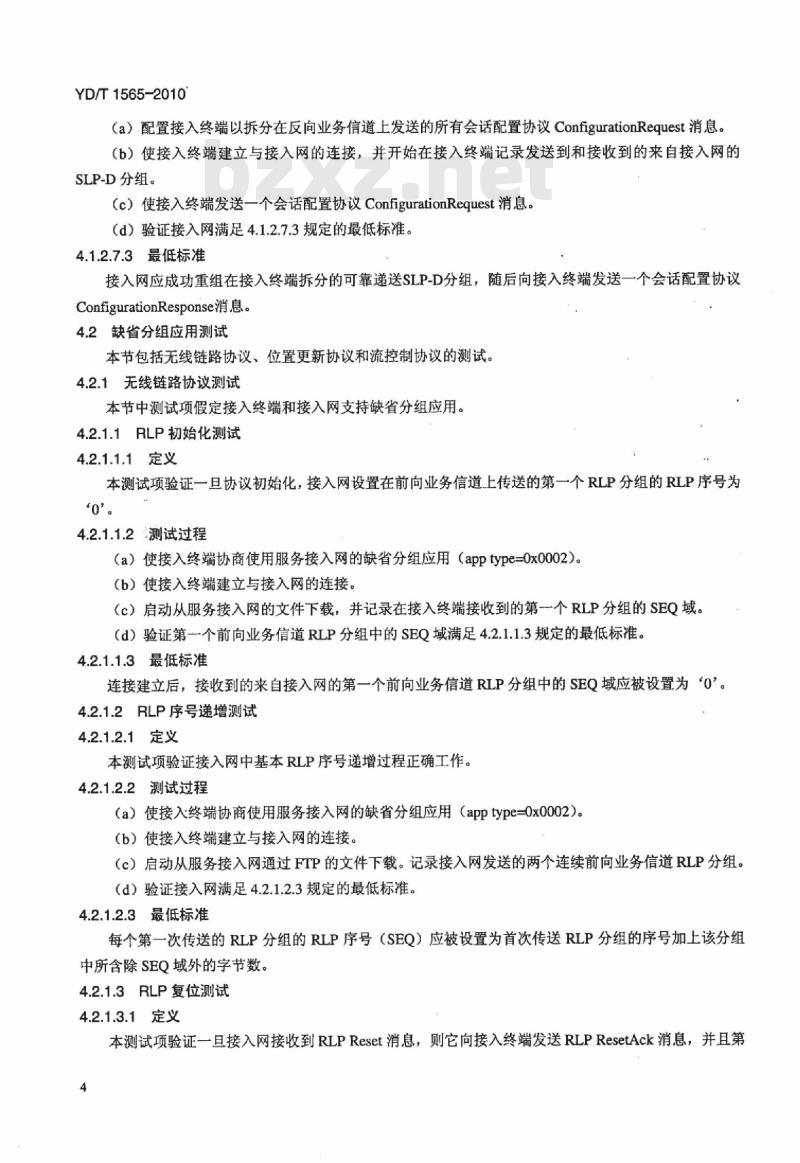

（a）配置接入终端以拆分在反向业务信道上发送的所有会话配置协议ConfigurationRequest消息。（b）使接入终端建立与接入网的连接，并开始在接入终端记录发送到和接收到的来自接入网的SLP-D分组。
（c）使接入终端发送一个会话配置协议ConfigurationRequest消息。（d）验证接入网满足4.1.2.7.3规定的最低标准。4.1.2.7.3最低标准
接入网应成功重组在接入终端拆分的可靠递送SLP-D分组，随后向接入终端发送一个会话配置协议ConfigurationResponse消息。
4.2缺省分组应用测试
本节包括无线链路协议、位置更新协议和流控制协议的测试。4.2.1无线链路协议测试
本节中测试项假定接入终端和接入网支持缺省分组应用。4.2.1.1RLP初始化测试
4.2.1.1.1定义
本测试项验证一旦协议初始化，接入网设置在前向业务信道上传送的第一个RLP分组的RLP序号为“o'。
4.2.1.1.2测试过程
（a）使接入终端协商使用服务接入网的缺省分组应用（apptype=Ox0002）。（b）使接入终端建立与接入网的连接。（c）启动从服务接入网的文件下载，并记录在接入终端接收到的第一个RLP分组的SEQ域。（d）验证第一个前向业务信道RLP分组中的SEQ域满足4.2.1.1.3规定的最低标准。4.2.1.1.3最低标准
连接建立后，接收到的来自接入网的第一个前向业务信道RLP分组中的SEQ域应被设置为“0\。4.2.1.2RLP序号递增测试
4.2.1.2.1定义
本测试项验证接入网中基本RLP序号递增过程正确工作。4.2.1.2.2测试过程
（a）使接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002）。（b）使接入终端建立与接入网的连接。（c）启动从服务接入网通过FTP的文件下载。记录接入网发送的两个连续前向业务信道RLP分组。（d）验证接入网满足4.2.1.2.3规定的最低标准。4.2.1.2.3最低标准
每个第一次传送的RLP分组的RLP序号（SEQ）应被设置为首次传送RLP分组的序号加上该分组中所含除SEQ域外的字节数。
4.2.1.3RLP复位测试
4.2.1.3.1定义
本测试项验证一且接入网接收到RLPReset消息，则它向接入终端发送RLPResetAck消息，并且第4

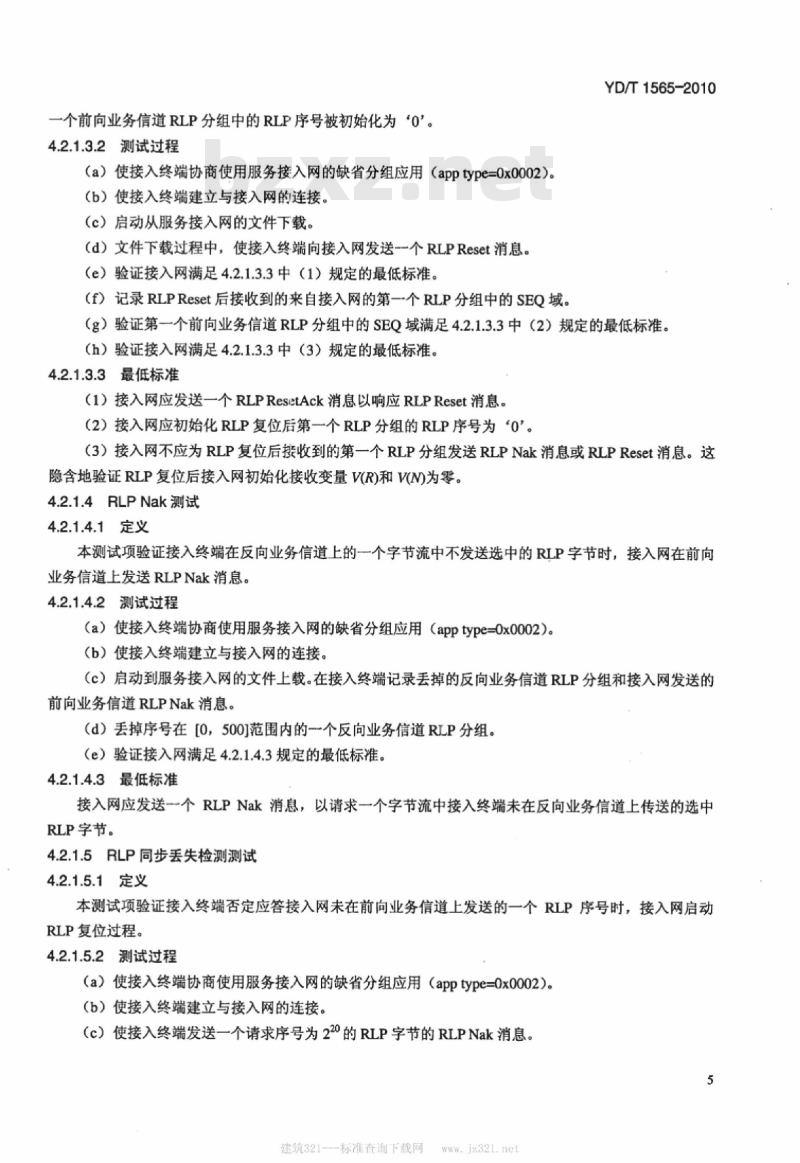

一个前向业务信道RLP分组中的RLP序号被初始化为“0\。4.2.1.3.2测试过程
（a）使接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002）。（b）使接入终端建立与接入网的连接。（c）启动从服务接入网的文件下载。（d）文件下载过程中，使接入终端向接入网发送个RLPReset消息。（e）验证接入网满足4.2.1.3.3中（1）规定的最低标准。（f）记录RLPReset后接收到的来自接入网的第一个RLP分组中的SEQ域。YD/T1565-2010
（g）验证第一个前向业务信道RLP分组中的SEQ域满足4.2.1.3.3中（2）规定的最低标准。（h）验证接入网满足4.2.1.3.3中（3）规定的最低标准。4.2.1.3.3最低标准
（1）接入网应发送一个RLPResetAck消息以响应RLPReset消息。（2）接入网应初始化RLP复位后第一个RLP分组的RLP序号为“0'。(3）接入网不应为RLP复位后接收到的第一个RLP分组发送RLPNak消息或RLPReset消息。这隐含地验证RLP复位后接入网初始化接收变量V(R)和V(M)为零。4.2.1.4RLPNak测试
4.2.1.4.1定义
本测试项验证接入终端在反向业务信道上的一个字节流中不发送选中的RLP字节时，接入网在前向业务信道上发送RLPNak消息。
4.2.1.4.2测试过程
（a）使接入终端协商使用服务接入网的缺省分组应用（apptype=Ox0002）。（b）使接入终端建立与接入网的连接。（c）启动到服务接入网的文件上载。在接入终端记录丢掉的反向业务信道RLP分组和接入网发送的前向业务信道RLPNak消息。
（d）丢掉序号在[O，500]范围内的一个反向业务信道RLP分组。（e）验证接入网满足4.2.1.4.3规定的最低标准。4.2.1.4.3最低标准
接入网应发送个RLPNak消息，以请求个字节流中接入终端未在反向业务信道上传送的选中RLP字节。
4.2.1.5RLP同步丢失检测测试
4.2.1.5.1定义
本测试项验证接入终端否定应答接入网未在前向业务信道上发送的一个RLP序号时，接入网启动RLP复位过程。
4.2.1.5.2测试过程
（a）使接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002)。（b）使接入终端建立与接入网的连接。（c）使接入终端发送一个请求序号为22°的RLP字节的RLPNak消息。5
建筑321---标准查询下载网
YD/T1565-2010

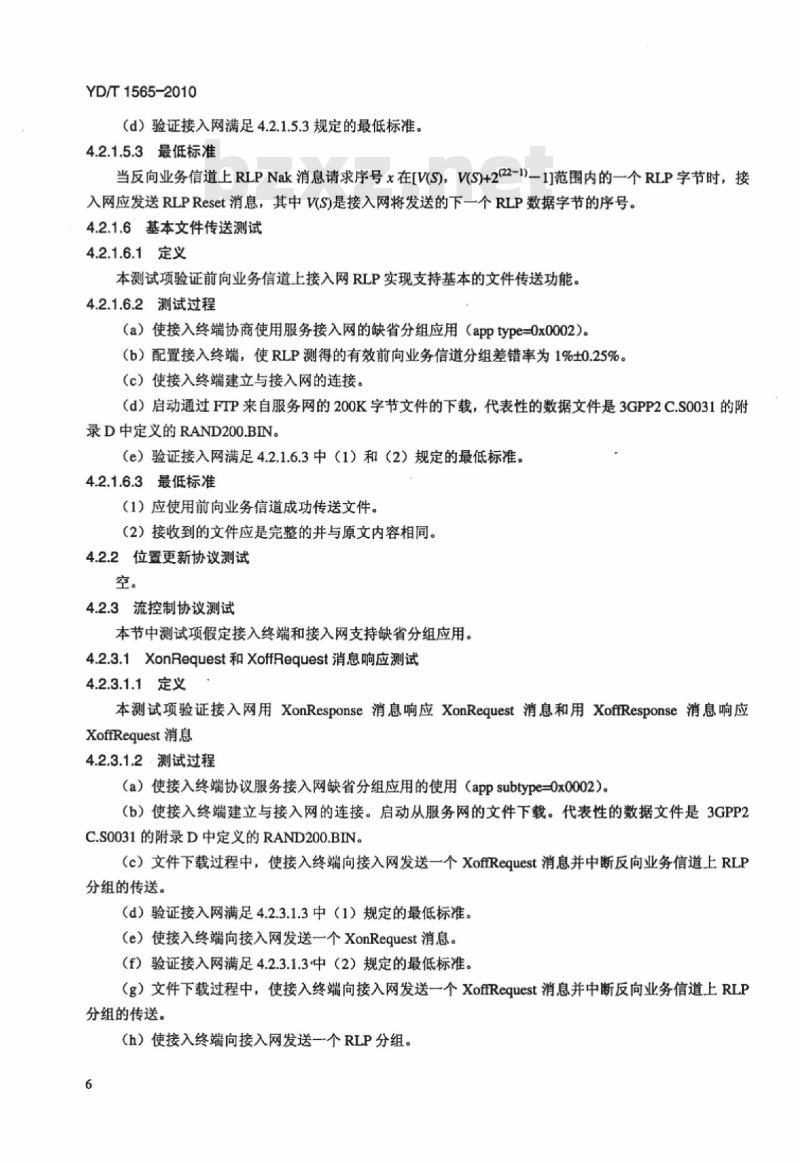

（d）验证接入网满足4.2.1.5.3规定的最低标准。4.2.1.5.3最低标准
当反向业务信道上RLPNak消息请求序号x在[V(S)，V(S)+2(22-1)一1)范围内的一个RLP字节时，接入网应发送RLPReset消息，其中V(S)是接入网将发送的下一个RLP数据字节的序号。4.2.1.6基本文件传送测试
4.2.1.6.1定义
本测试项验证前向业务信道上接入网RLP实现支持基本的文件传送功能。4.2.1.6.2测试过程
（a）使接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002)。（b）配置接入终端，使RLP测得的有效前向业务信道分组差错率为1%0.25%。（c）使接入终端建立与接入网的连接。（d）启动通过FTP来自服务网的200K字节文件的下载，代表性的数据文件是3GPP2C.SO031的附录D中定义的RAND200.BIN。
（e）验证接入网满足4.2.1.6.3中（1）和（2）规定的最低标准。4.2.1.6.3最低标准
（1）应使用前向业务信道成功传送文件。(2）接收到的文件应是完整的并与原文内容相同。4.2.2位置更新协议测试
4.2.3流控制协议测试
本节中测试项假定接入终端和接入网支持缺省分组应用。4.2.3.1XonRequest和XoffRequest消息响应测试4.2.3.1.1定义
本测试项验证接入网用XonResponse消息响应XonRequest消息和用XoffResponse消息响应XoffRequest消息
4.2.3.1.2·测试过程
（a）使接入终端协议服务接入网缺省分组应用的使用（appsubtype=0x0002）。（b）使接入终端建立与接入网的连接。启动从服务网的文件下载。代表性的数据文件是3GPP2C.S0031的附录D中定义的RAND200.BIN。（c）文件下载过程中，使接入终端向接入网发送一个XoffRequest消息并中断反向业务信道上RLP分组的传送。
（d）验证接入网满足4.2.3.1.3中（1）规定的最低标准。（e）使接入终端向接入网发送一个XonRequest消息。（f）验证接入网满足4.2.3.1.3中（2）规定的最低标准。（g）文件下载过程中，使接入终端向接入网发送一个XoffRequest消息并中断反向业务信道上RLP分组的传送。
(h）使接入终端向接入网发送一个RLP分组。6
（i）验证接入网满足4.2.3.1.3中（3）规定的最低标准。4.2.3.1.3最低标准
YD/T1565-2010
（1）接入网应该用XoffResponise消息响应来自接入终端的XoffRequest消息，并应停止RLP分组流。（2）接入网应该用XonResponse消息响应来自接入终端的XonRequest消息，并应恢复RLP分组流。（3）接入网应恢复前向链路上的RLP分组流，以响应来自接入终端的RLP分组。4.3流层协议测试
本节包含缺省流协议的测试。
4.3.1缺省流协议测试
4.3.1.1流层报头测试
4.3.1.1.1定义
本测试项验证正确插入流层报头。4.3.1.1.2测试过程和最低标准
本测试为隐含测试项。若所有要求的非隐含接入网测试项通过，则该测试通过。4.3.1.2绑定给缺省信令应用的流0测试4.3.1.2.1定义
本测试项验证流0绑定给缺省信令应用。4.3.1.2.2测试过程和最低标准
本测试为隐含测试项。若所有要求的非隐含接入网测试项通过，则该测试通过。4.3.1.3ConfigurationRequest消息响应测试4.3.1.3.1定义
本测试项验证接入网用流协议ConfigurationResponse消息响应流协议ConfigurationR.equest消息。4.3.1.3.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端发送一个流协议ConfigurationRequest消息。（c）验证接入网满足4.3.1.3.3规定的最低标准。4.3.1.3.3最低标准
接入网应该用流协议ConfigurationResponse消息响应流协议ConfigurationRequest消息。4.4会话层测试
4.4.1缺省会话管理协议测试
4.4.1.1KeepAliveRequest消息响应测试4.4.1.1.1定义
本测试项验证接入网用KeepAliveResponse消息响应来自接入终端的KeepAliveRequest消息。4.4.1.1.2测试过程
（a）使接入终端向接入网发送K.eepAliveRequest消息。（b）验证接入网满足4.4.1.1.3规定的最低标准。4.4.1.1.3最低标准
接入网应该用KeepAliveResponse消息响应来自接入终端的KeepAliveRequest消息。建筑321---标准查询下载网
YD/T1565-2010
4.4.1.2ConfigurationRequest消息响应测试4.4.1.2.1定义
本测试项验证接入网用会话管理协议ConfigurationResponse消息响应会话管理协议ConfigurationRequest消息。
4.4.1.2.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端发送一个会话管理协议ConfigurationRequest消息。（c）验证接入网满足4.4.1.2.3规定的最低标准。4.4.1.2.3最低标准
接入网应该用会话管理协议ConfigurationResponse消息响应会话管理协议ConfigurationRequest消息。4.4.2缺省地址管理协议测试
4.4.2.1地址分配期间双地址识别测试4.4.2.1.1定义
本测试项验证分配一个新的UATI时接入网识别双地址。4.4.2.1.2测试过程
（a）使接入终端发送一个UATIRequest消息。（b）使接入终端忽略UATIAssignment消息，并使用最新UATLAssignment消息前分配的地址发送KeepAliveRequest消息。
（c）验证接入网满足4.4.2.1.3中（1）规定的最低标准。（d）若接入网不支持UATIAssignment消息重传，使接入终端发送UATIRequest消息。（e）接收到第二个有效UATIAssignment消息，使接入终端用最新的UATIAssignment消息中分配的地址发送KeepAliveRequest消息。（f）验证接入网满足4.4.2.1.3中（2）规定的最低标准。4.4.2.1.3最低标准
（1）接入网应识别出最新的UATI分配前分配的上一个UATI，并用旧的UATI发送寻址接入终端的KeepAliveResponse
（2）接入网应识别出最新的UATI并用最新的UATI发送寻址接入终端的KeepAliveResponse。4.4.2.2ConfigurationRequest消息响应测试4.4.2.2.1定义
本测试项验证接入网用相应的地址管理协议ConfigurationResponse消息响应缺省地址管理协议ConfigurationRequest消息。
4.4.2.2.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端发送缺省地址管理协议ConfigurationRequest消息。（c）验证接入网满足4.4.2.2.3规定的最低标准。4.4.2.2.3最低标准
YD/T1565-2010
接入网应该用缺省地址管理协议ConfigurationResponse消息响应缺省地址管理协议ConfigurationRequest消息。
备注：若此协议中未定义配置属性，可不进行该项测试。4.4.3缺省会话配置协议测试
4.4.3.1ConfigurationRequest消息响应测试4.4.3.1.1定义
本测试项验证接入网用会话配置协议ConfigurationResponse消息响应会话配置协议ConfigurationRequest.
4.4.3.1.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端发送会话配置协议ConfigurationRequest消息。（c）验证接入网满足4.4.3.1.3规定的最低标准。4.4.3.1.3最低标准
接入网应该用相应的会话配置协议ConfigurationResponse消息响应会话配置协议ConfigurationRequest消息。
4.4.3.2ConfigurationComplete消息响应测试4.4.3.2.1定义
本测试项验证接入网用ConfigurationRequest消息或ConfigurationComplete消息响应会话配置协议ConfigurationComplete消息。
4.4.3.2.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端发送会话配置协议ConfigurationRequest消息。（c）接收到来自接入网的会话配置协议ConfigurationResponse消息，使接入终端在反向业务信道上发送会话配置协议ConfigurationComplete消息。（d）验证接入网满足4.4.3.2.3规定的最低标准。4.4.3.2.3最低标准
接入网应该用会话配置协议ConfigurationRequest消息或会话配置协议ConfigurationComplete消息响应会话配置协议ConfigurationComplete消息。4.5连接层测试
4.5.1缺省空中链路管理协议测试4.5.1.1ConfigurationRequest消息响应测试4.5.1.1.1定义
本测试项验证接入网用缺省空中链路管理协议ConfigurationResponse消息响应缺省空中链路管理协议ConfigurationRequest消息。4.5.1.1.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端发送缺省空中链路管理协议ConfigurationRequest消息。9
建筑321---标准查询下载网
YD/T1565-2010
（c）验证接入网满足4.5.1.1.3规定的最低标准。4.5.1.1.3最低标准
接入网应该用相应的空中链路管理协议ConfigurationResponse消息响应缺省空中链路管理协议ConfigurationRequest消息。
备注：若此协议中未定义配置属性，可不进行该项测试。4.5.2缺省初始化状态协议测试
4.5.2.1Sync消息传送测试
4.5.2.1.1定义
本测试项验证接入网周期地在同步控制信道上传送Sync消息。4.5.2.1.2测试过程
（a）监视在控制信道上发送的Sync消息，（b）验证接入网满足4.5.2.1.3规定的最低标准。4.5.2.1.3最小要求
接入网应至少每1.28ms传送一次Sync消息4.5.2.2ConfigurationRequest消息响应测试4.5.2.2.1定义
本测试项验证接入网用缺省初始化状态协议ConfigurationResponse消息响应缺省初始化状态协议ConfigurationRequest消息。
4.5.2.2.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端发送缺省初始化状态协议ConfigurationRequest消息。（c）验证接入网满足4.5.2.2.3规定的最低标准。4.5.2.2.3最低标准
接入网应该用相应的初始化状态协议ConfigurationResponse消息响应缺省初始化状态协议ConfigurationRequest消息。
备注：若此协议中未定义配置属性，可不进行该项测试。4.5.3缺省空闲状态协议测试
4.5.3.1时隙模式下向接入终端传送Page消息测试4.5.3.1.1定义
本测试项验证接入网向操作在指定时隙的时隙模式下的接入终端发送Page消息。4.5.3.1.2测试过程
（a）使接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002)。成功协商后，使接入终端通过发送SuspendEnable或SuspendTime域设置为“o的ConnectionClose消息关闭连接。（b）使接入网发送指向接入终端的Ping。（c）在接入终端记录接收到的Page消息以及接收到这些Page消息的控制信道周期。验证接入网满足4.5.3.1.3规定的最低标准。
4.5.3.1.3最低标准
YD/T1565-2010
接入网应向接入终端发送满足限制条件：（C+R）mod12=0的控制信道周期C中FreferredSlotCycle设置为R的Page消息，其中C为系统时间开始后的控制信道周期数，R为3GPP2C.S0024中规定的以控制信道周期为单位的偏置。
4.5.3.2ConfigurationRequest消息响应测试4.5.3.2.1定义
本测试项验证接入网用缺省空闲状态协议ConfigurationResponse消息响应缺省空闲状态协议ConfigurationRequest消息。
4.5.3.2.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端发送缺省空闲状态协议ConfigurationRequest消息。（c）验证接入网满足4.5.3.2.3规定的最低标准。4.5.3.2.3最低标准
接入网应该用相应的缺省空闲状态协议ConfigurationResponse消息响应缺省空闲状态协议ConfigurationRequest消息。
4.5.4缺省连接状态协议测试
4.5.4.1ConfigurationReguest消息响应测试4.5.4.1.1定义wwW.bzxz.Net
本测试项验证接入网用缺省连接状态协议ConfigurationResponse消息响应缺省连接状态协议ConfigurationRequest消息。
4.5.4.1.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端向接入网发送连接状态协议ConfigurationRequest消息。（c）验证接入网满足4.5.4.1.3规定的最低标准。4.5.4.1.3最低标准
接入网应该用连接状态协议ConfigurationResponse消息响应缺省连接状态协议ConfigurationRequest消息。
备注：若此协议中未定义配置属性，可不进行该项测试。4.5.5缺省路由更新协议测试
4.5.5.1ConfigurationRequest消息响应测试4.5.5.1.1定义
本测试项验证接入网用路由更新协议ConfigurationResponse消息响应路由更新协议ConfigurationRequest消息。
4.5.5.1.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端向接入网发送路由更新协议ConfigurationRequest消息。（c）验证接入网满足4.5.5.1.3规定的最低标准。4.5.5.1.3最低标准
建筑321---标准查询下载网
YD/T1565-2010
接入网应该用路由更新协议ConfigurationResponse消息响应路由更新协议ConfigurationRequest消息。4.5.6缺省分组合并协议测试
4.5.7开销消息协议测试
4.5.7.1QuickConfig消息传送测试4.5.7.1.1定义
本测试项验证接入网周期地在控制信道同步休眠状态包中传送QuickConfig消息。4.5.7.1.2测试过程
（a）使接入终端记录在每个控制信道同步休眠状态包中接收到的消息。（b）验证接入网满足4.5.7.1.3规定的最低标准。4.5.7.1.3最低标准
接入网应每426.67ms在每个控制信道同步休眠状态包中传送一次QuickConfig消息。4.5.7.2SectorParameters消息传送测试4.5.7.2.1定义
此测试项验证接入网周期性在控制信道同步包中传送SectorParameters消息。4.5.7.2.2测试过程
（a）使接入终端记录在每个控制信道同步包中接收到的消息。（b）验证接入网满足4.5.7.2.3规定的最低标准。4.5.7.2.3最低标准
接入网应至少每5.12s在控制信道同步包中传送一次SectorParameters消息4.5.7.3ConfigurationRequest消息响应测试4.5.7.3.1定义
本测试项验证接入网用开销消息协议ConfigurationResponse消息响应开销消息协议ConfigurationRequest消息。
4.5.7.3.2测试过程
（a）使接入终端建立与接入网的连接。（b）使接入终端向接入网发送开销消息协议ConfigurationRequest消息。（c）验证接入网满足4.5.7.3.3规定的最低标准。4.5.7.3.3最低标准
接入网应发送开销消息协议ConfigurationResponse消息。备注：若此协议中未定义配置属性，可不进行该项测试。4.6安全层测试
4.6.1DH密钥协议测试
4.6.1.1DH密钥交换协议协商测试若接入网支持DH密钥交换协议，则本测试项可用。4.6.1.1.1定义
本测试项验证接入网支持DH密钥交换协议的协商。12
4.6.1.1.2测试过程
YD/T1565-2010
（a）使接入终端建立连接，并通过发送会话配置协议ConfigurationRequest消息建议使用DH密钥交换协议。
（b）接收到来自接入网的会话配置协议ConfigurationResponse消息后，验证接入网满足4.6.1.1.3中（1）规定的最低标准。
（c）验证接入网满足4.6.1.1.3中（2）规定的最低标准。（d）验证接入网发送的ANKeyComplete消息中的KeySignature满足4.6.1.1.3中（3）规定的最低标准。
4.6.1.1.3最低标准
（1）接入网应通过发送DH密钥交换协议KeyRequest消息启动DH密钥交换。（2）接入网应该用DH密钥交换协议ANKeyComplete消息响应DH密钥交换协议KeyResponse消息。
（3）KeySignature应匹配3GPP2C.S0024规定接入终端计算出的签名。4.6.2SHA-1鉴权协议测试
4.6.2.1SHA-1鉴权协议协商测试若接入网支持SHA-1鉴权协议，则本测试项可用。4.6.2.1.1定义
本测试项验证接入网支持SHA-1鉴权协议的协商。4.6.2.1.2测试过程
（a）使接入终端建立连接，并通过发送会话配置协议ConfigurationRequest消息建议使用一般安全协议。
（b）接收到会话配置协议ConfigurationResponse消息后，使接入终端通过发送会话配置协议ConfigurationRequest消息建议使用SHA-1鉴权协议。（c）协议协商完成后，使接入终端关闭该连接。（d）使接入终端发送ConnectionRequest消息。验证接入网满足4.6.2.1.3中（1）规定的最低标准。（e）关闭步骤（d）中的连接建立。使接入终端发送ConnectionRequest消息，但是改变接入信道鉴权分组报头中的ACPAC域为一个与SHA-1鉴权协议计算出的不同值。（f）验证接入网满足4.6.2.1.3中（2）规定的最低标准。议。
（g）使接入终端建立连接，并通过发送会话配置协议ConfigurationRequest消息建议使用缺省安全协(h）重复步骤（b）到（f)。
4.6.2.1.3最低标准
（1）接入网应该用TrafficChannelAssignment消息响应ConnectionRequest消息。（2）若接入终端发送的鉴权分组报头域中包含的ACPAC域与接入网计算出的ACPAC值不匹配，则接入网应丢弃含有ConnectionRequest消息的接入信道安全层分组并不应向接入终端发送TrafficChannelAssignment消息。4.6.3安全协议测试
建筑321---标准查询下载网
