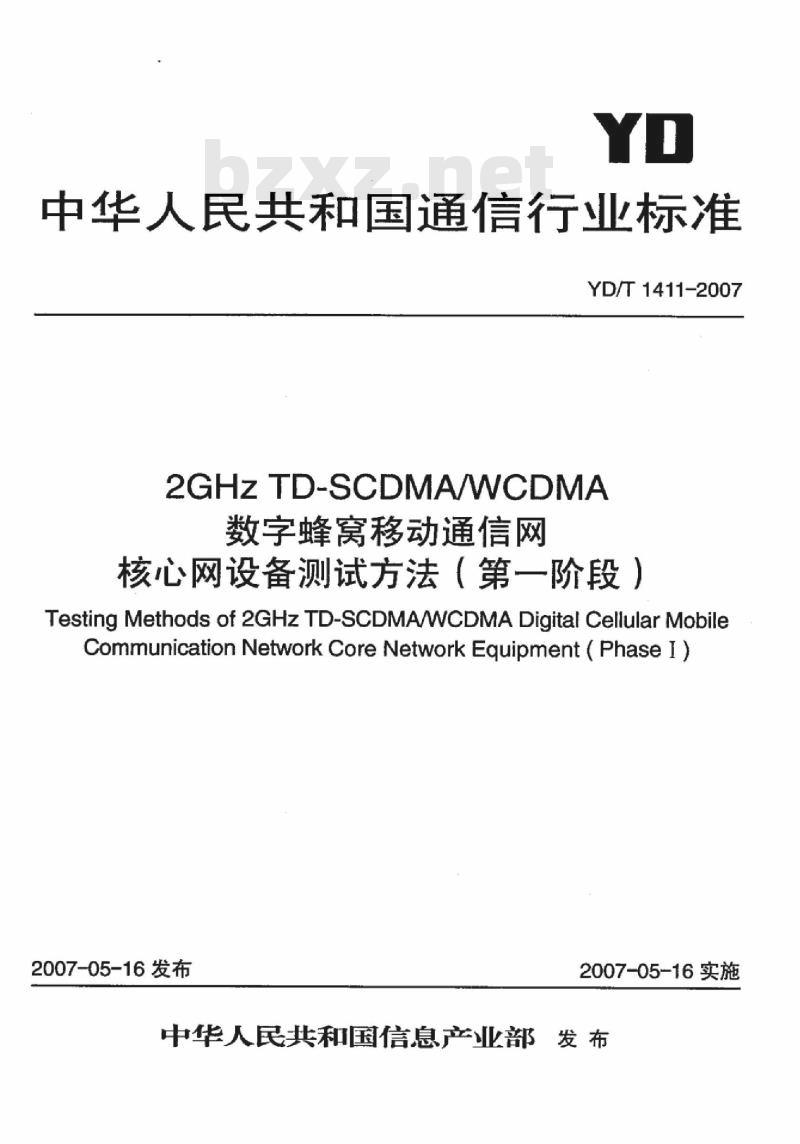

【YD通讯标准】 2GHz TD-SCDMA/WCDMA 数字蜂窝移动通信网核心网设备测试方法(第一阶段)

中华人民共和国通信行业标准
YD/T1411-2007
2GHZ TD-SCDMAWCDMA
数字蜂窝移动通信网
核心网设备测试方法（第一阶段）Testing Methods of 2GHz TD-SCDMAWCDMA Digital Cellular MobileCommunication Network CoreNetwork Eguipment（PhaseI）2007-05-16发布
2007-05-16实施
中华人民共和国信息产业部发布前
1范围·
2规范性引用文件·
3缩略语·

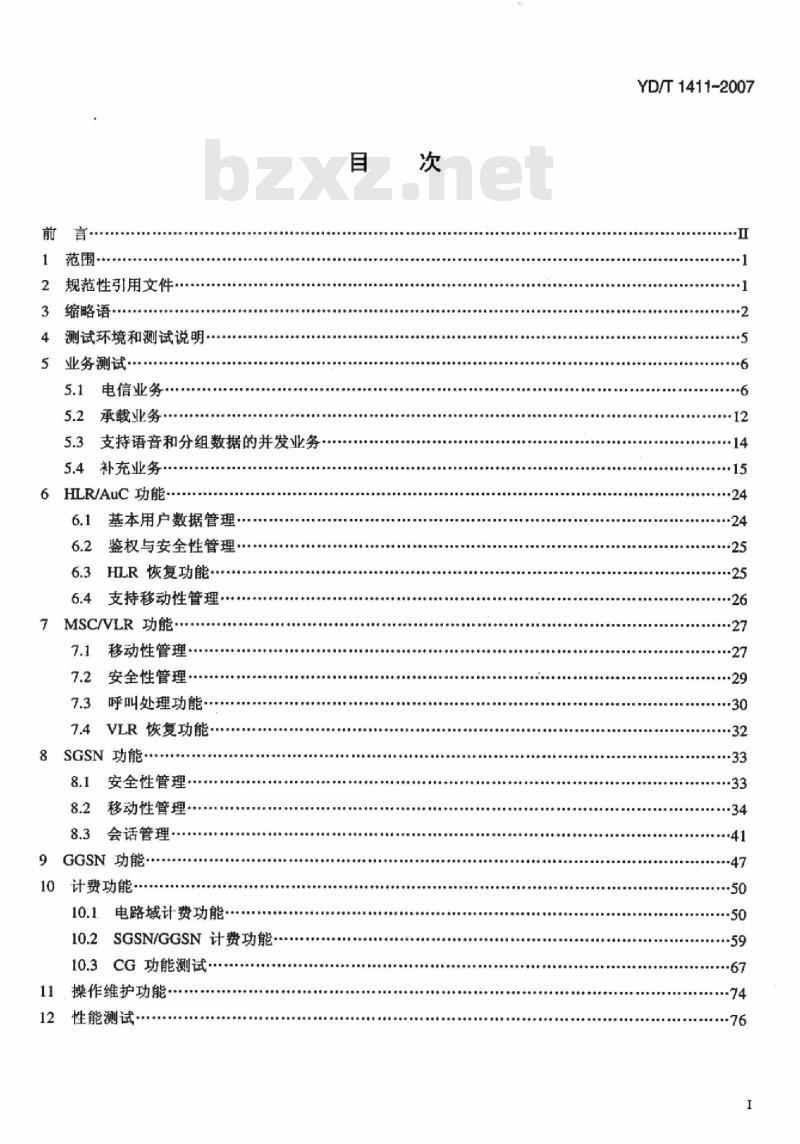

测试环境和测试说明·
5业务测试-
电信业务：
5.2承载业务
5.3支持语音和分组数据的并发业务5.4补充业务
6HLR/AuC功能·
基本用户数据管理
鉴权与安全性管理·
HLR恢复功能
6.4支持移动性管理
MSC/VLR功能.
移动性管理
安全性管理·
呼叫处理功能…·
VLR恢复功能·
8SGSN功能·
安全性管理
移动性管理
会话管理·
GGSN功能
计费功能·
10.1电路域计费功能
10.2SGSN/GGSN计费功能
10.3CG功能测试
11操作维护功能
性能测试
YD/T1411-2007
YD/T1411-2007

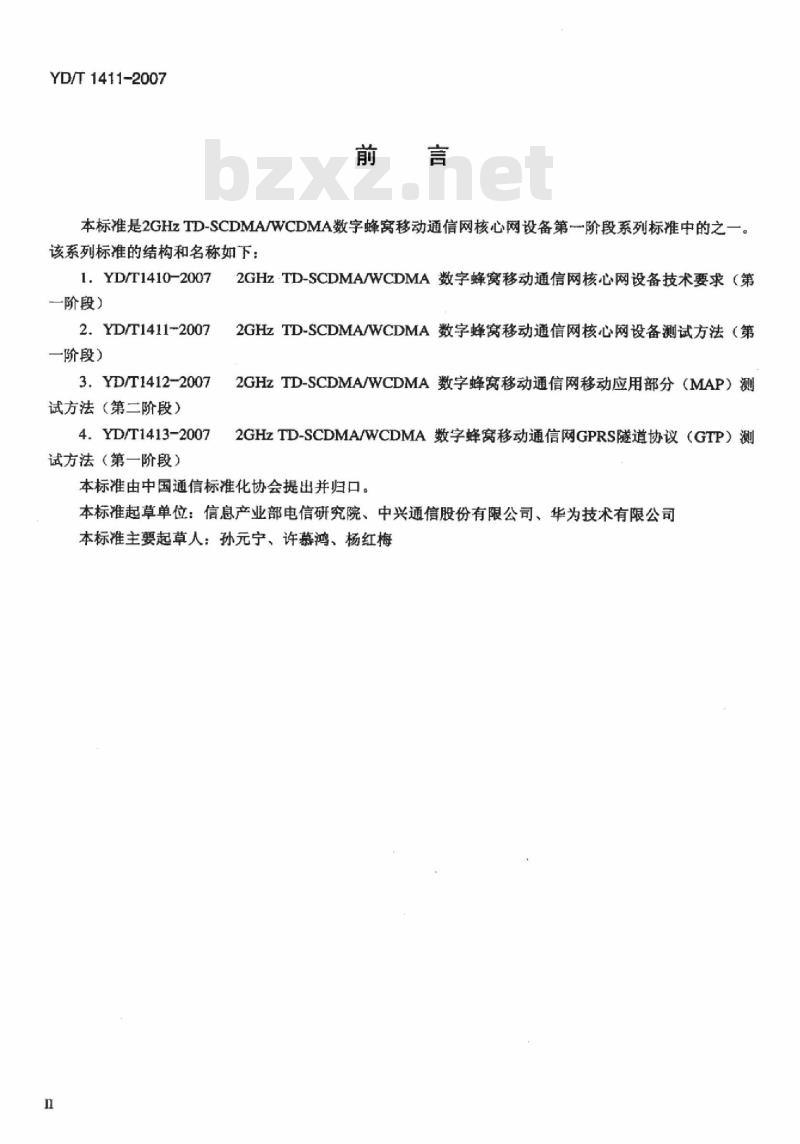

本标准是2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网核心网设备第一阶段系列标准中的之一该系列标准的结构和名称如下：1.YD/T1410-2007
阶段）
2.YD/T1411-2007
一阶段）
3.YD/T1412-2007
试方法（第二阶段）
4.YD/T1413-2007
试方法（第一阶段）
2GHz·TD-SCDMA/WCDMA数字蜂窝移动通信网核心网设备技术要求（第2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网核心网设备测试方法（第2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网移动应用部分（MAP）测2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网GPRS隧道协议（GTP）测本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院、中兴通信股份有限公司、华为技术有限公司本标准主要起草人：孙元宁、许幕鸿、杨红梅Ⅱ
1范围
YD/T1411-2007

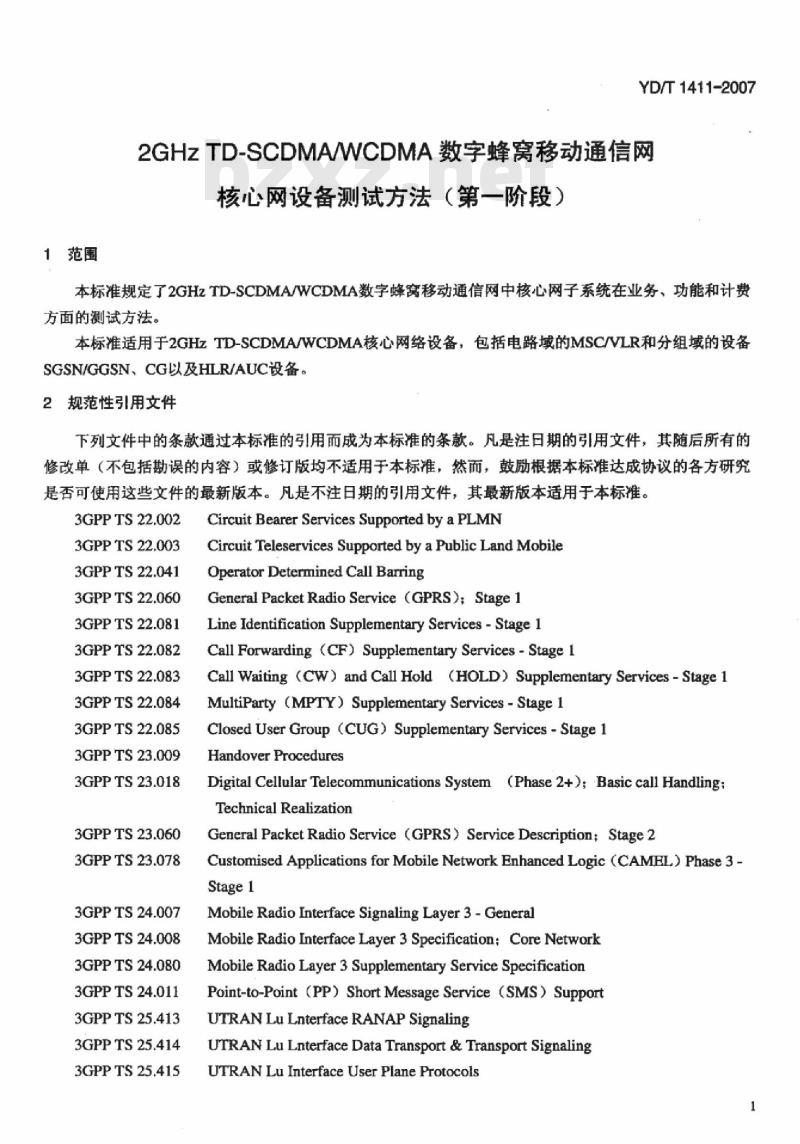

2GHzTD-SCDMAWCDMA数字蜂窝移动通信网核心网设备测试方法（第一阶段）本标准规定了2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网中核心网子系统在业务、功能和计费方面的测试方法。
本标准适用于2GHzTD-SCDMA/WCDMA核心网络设备，包括电路域的MSCVLR和分组域的设备SGSN/GGSN、CG以及HLR/AUC设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3GPPTS22.002
3GPPTS22.003
3GPPTS22.041
3GPPTS22.060
3GPPTS22.081
3GPPTS22.082
3GPPTS22.083
3GPP TS22.084
3GPPTS22.085
3GPP TS 23.009
3GPPTS23.018
3GPP TS23.060
3GPP TS23.078
3GPPTS24.007
3GPPTS24.008
3GPPTS24.080
3GPPTS24.011
3GPPTS25.413
3GPPTS25.414
3GPP TS25.415
Circuit Bearer Services Supported by a PLMNCircuit Teleservices Supported by a Public Land MobileOperatorDetermined Call BarringGeneral PacketRadio Service (GPRS);Stage1Line Identification Supplementary Services - Stage 1Call Forwarding (CF) Supplementary Services - Stage 1Call Waiting (CW)and Call Hold(HOLD) Supplementary Services -Stage 1MultiParty (MPTY) Supplementary Services - Stage 1ClosedUserGroup（CUG)SupplementaryServices-Stage1HandoverProcedures
Digital Cellular Telecommunications System (Phase 2+): Basic call Handling;Technical Realization
General Packet Radio Service (GPRS)Service Description: Stage2Customised Applications forMobileNetwork Enhanced Logic(CAMEL)Phase3-Stage1
Mobile Radio Interface Signaling Layer 3 - GeneralMobile Radio Interface Layer 3 Specification:Core NetworkMobile Radio Layer 3 Supplementary Service SpecificationPoint-to-Point（PP)ShortMessageService（SMS）SupportUTRAN Lu Lnterface RANAP SignalingUTRAN Lu Lnterface Data Transport & Transport SignalingUTRAN Lu Interface User Plane ProtocolsYD/T1411-2007
3GPPTS29.002
3GPPTS29.016
3GPPTS29.018
3GPPTS29.060
3GPPTS29.061
3GPPTS29.078
3GPPTS32.015
3GPPTS32.105
3GPPTS33.102
3GPPTS33.103
MobileApplicationPart (MAP)
ServingGPRSSupportModeSGSN-VisitorsLocationServing GPRS Support Mode SGSN - Visitors LocationGPRSTunnellingProtocol（GTP）AcrosstheGnandGpGeneral Packet Radio Service (GPRS): Interworking Between the Public LandMobileNetwork（PLMN）SupportingGPRSandPacketCAMEL: Stage 3
Telecommunications Management: Charging and Billing:Charging &Billing:GSM Call and EventData for the CircuitSecurity ArchitecturebZxz.net
Security Integration Guidelines（以上3GPP规范遵循2002年12月版本）3缩略语

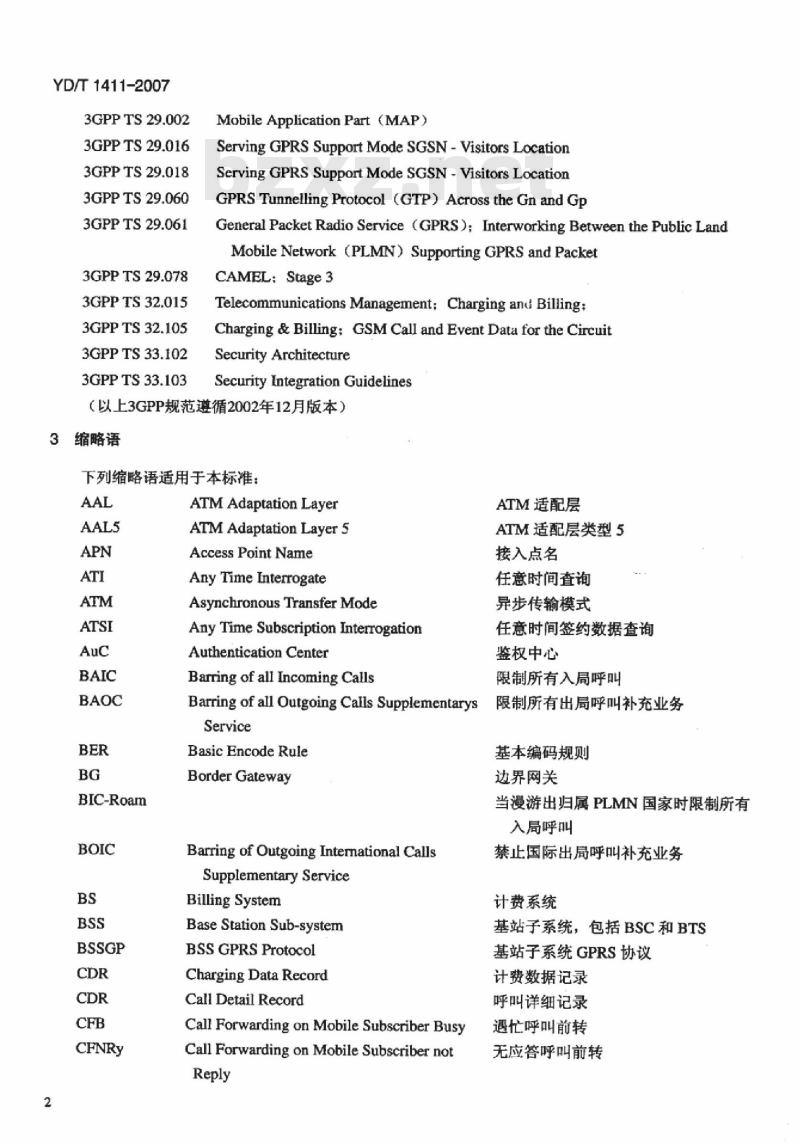

下列缩略语适用于本标准：
BIC-Roam
ATM Adaptation Layer
ATM Adaptation Layer 5
Access Point Name
Any Time Interrogate
Asynchronous Transfer Mode
AnyTimeSubscriptionInterrogationAuthentication Center
Barring of all Incoming CallsBarring of all OutgoingCalls SupplementarysService
Basic Encode Rule
Border Gateway
Barring of Outgoing International CallsSupplementary Service
Billing System
BaseStationSub-system
BSS GPRS Protocol
Charging Data Record
Call Detail Record
Call Forwarding on Mobile Subscriber BusyCall Forwarding on Mobile Subscriber notReply
ATM适配层
ATM适配层类型5
接入点名
任意时间查询
异步传输模式
任意时间签约数据查询
鉴权中心
限制所有入局呼叫
限制所有出局呼叫补充业务
基本编码规则
边界网关
当漫游出归属PLMN国家时限制所有入局呼叫
禁止国际出局呼叫补充业务
计费系统
基站子系统，包括BSC和BTS
基站子系统GPRS协议
计费数据记录
呼叫详细记录
遇忙呼叫前转
无应答呼叫前转
MTP3-B
Call Forwarding UnconditionalCharging Gateway
Call Hold
Calling Line Identification RestrictionCore Network
Connected Line Identification PresentationConnected Line Identification RestrictionClosed User Group
Call Wait
Dynamic Host Configuration ProtocolDomain Name Server
Gateway GPRS Support Node Call DetailedRecord
Gateway GPRS Support Node
Gateway Mobile Switching CenterGeneral Packet Radio ServiceGlobal System Mobile
GPRS Support Node
GPRS Tunnel Protocol
GPRS Tunnelling Protocol for User PlaneHome Location Register
HomePLMN
International Mobile Equipment IdentifyInternational Mobile Subscriber IdentityInternet Protocol
Integrated Services Digital NetworkInternet Service provider
ISDN User Part
Location Area Identify
Logical Link Control
Mobile Application Part
Mobile-Call Detailed Record
Mobile Station
Mobile Switching Center
Mobile Station Roaming NumberMean Time Between Failures
Message Transfer Part
Mobile Virtual Private Network无条件呼叫前转
计费网关
呼叫保持
主叫线标识限制
核心网
连接线标识显示
连接线标识限制
闭合用户群
呼叫等待
动态主机配置协议
域名服务器
YD/T1411-2007
关口GPRS支持节点一呼叫详细记录网关GPRS支持节点
网关MSC
通用分组无线业务
全球移动通信系统
GPRS支持节点
GPRS隧道协议
用户面的GTP隧道协议
归属位置寄存器
归属陆地移动通信网
国际移动设备识别码
国际移动用户识别码
互联网协议
综合业务数字网
互联网业务提供者
ISDN用户部分
位置区识别码
逻辑链路控制
移动应用部分
移动一呼叫详细记录
移动台
移动交换中心
移动台漫游号
平均故障间隔时间
消息传输部分
移动虚拟专用网业务
YD/T1411-2007
P-TMSI
RADIUS
SMS_MO
SMS_MT
SMS-CDR
S-SMO-CDR
NetworkDeterminedUserBusy
Non-GPRS Alert Flag
Network SubSystem
Network Time Protocol
Operator Determined Barring
Packet Control Unit
Packet Data Network
Packet Data Protocol
Packet Data Unit
Point-to-Point Protocol
Packet Switched
Public Switching Telephone NetworkPacket-TMSI
Quality of Service
Routing Area
Remote Authentication Dial-In User ServiceRouting Area Identity
Radio Access Network
Radio Access Network Application PartRadioNetwork Controller
Signaling Connection Control PartServing GPRS Support Node - Call DetailedRecord
Service Control Point
Serving GPRS Support Node
Short Message Service
SMS_Mobile Originated
SMS Mobile Terminated
Short Message Service CenterShort Message Service-Call Detailed RecordSGSN Delivered Short Message MobileOriginated -Call Detail RecordTransaction Capability Application PartTransmission ControlProtocolTemporary Mobile Subscriber IdentifyTelephone User Part
User Datagram Protocol
网络决定用户忙
非GPRS提示标志
网络交换子系统
网络时间协议
运营者决定闭锁
分组控制单元
分组数据网
分组数据协议
分组数据单元
点到点协议
分组交换
公共交换电话网
分组临时移动用户识别
业务质量
路由区
远端拨入用户验证服务
路由区识别号
无线接入网
无线接入网应用部分
无线网络控制器
信令连接控制部分
服务GPRS支持节点呼叫详细记录业务控制点
服务GPRS支持节点
短消息业务
移动发起的短消息业务
移动接收的短消息业务
短消息业务中心
短消息业务-呼叫详细记录
SGSN传递的移动终端发起的短消息呼叫详细记录
事务能力应用部分
传输控制协议
临时移动用户识别号码
电话用户部分
用户数据报协议
Universal Mobile Telecommunication SystemUserPlane
WCDMA Terrestrial Radio Access NetworkVisited LocationRegister
Visit Mobile Switching CenterVisited Public Land Mobile Network测试环境和测试说明
测试环境
测试配置图如图1所示。
2GMSC/VLR
3GMSCVLR
通用移动通信系统
用户平面
通用陆地无线接入网
拜访位置寄存器
拜访移动交换中心
拜访陆地移动通信网
YD/T1411-2007
互联网
图1TD-SCDMAWCDMA核心网设备测试配置监规仪表位于监规点
注1：第三代的RAN根据测试项目的不同，可调配为WCDMA的RAN或TD-SCDMA的RAN设备。用于接口监视的协议测试仪可以连接在Iu、Gr、Gc、Gn、Gp、D接口上，监测并分析记录接口数据。测试仪表：
（1）No.7网络信令仪：应能够监测基于No.7信令的MAP、ISUP等协议：（2）GTP信令分析仪：可监测GTP等基于IP的协议；（3）Iu信令分析仪：能够监测Iu接口。注：可采用综合的网络信令分析仪，监测各接口信令。4.2测试说明
核心网络设备要求既能支持WCDMA，也同时支持TD-SCDMA的业务接入。在第5章$7.1和$8.2的测试项目中应特别测试对于TD-SCDMA技术的接入能力（同时测试WCDMA和TD-SCDMA），其他测试项目可选择WCDMA或TD-SCDMA技术进行测试。在本测试规范中以WCDMA为例。5
YD/T1411-2007
业务测试
电信业务
测试编号：5.1.1
考：3GTS22.001、3GTS22.003
目：电信业务
分项目：WCDMA（TD-SCDMA）用户呼叫本地WCDMA（TD-SCDMA）用户（3G用户之间的语音业务）
的：验证WCDMA（TD-SCDMA）用户可以发起一个到本地WCDMA用户（TD-SCDMA）的呼叫测试预置条件：
1.移动终端和网络正常；
2.移动用户在HLR和VLR登记成功：3.支持AMR速率静态：12.2kbit/s测试步骤：
1，WCDMA（TD-SCDMA）用户A拨号呼叫本地WCDMA（TD-SCDMA）用户B，被叫振铃摘机应答2．观察呼叫并保持一段通话时间（约3min，本规范中建立通话过程可以此时间为参考）：3，主叫用户A挂机，释放该呼叫：4。重复以上测试，被叫用户B先挂机，释放该呼叫测试说明：
1.检查点A：通话能否正常完成，检查通话质量（在测试中建立的通话，监测人员都应注意检查语音质量）：
2．检查点B：能否正常地释放与本次呼叫有关的资源。监测Iu接口信令流程和通话过程中AMR的速率测试编号：5.1.2（可选）
参考：3GTS22.001、3GTS22.003项
目：电信业务
分项目：WCDMA用户呼叫本地WCDMA用户，改变AMR的静态速率目的：验证设备对于多种AMR速率的支持能力测试预置条件：
1.移动终端和网络正常：
2.移动用户在HLR和VLR登记成功测试步骤：
YD/T1411-2007
1.支持两种或两种以上AMR速率静态：12.2kbit/s、10.2kbit/s、7.95kbit/s、7.40kbit/s、6.70kbit/s、5.90kbit/s5.15kbit/s.4.75kbit/s:
2.WCDMA用户A拨号呼叫本地WCDMA用户B，被叫振铃摘机应答3。观察呼叫并保持一段通话时间4。主叫用户A挂机，释放该呼叫5。重复以上测试，被叫用户B先挂机，释放该呼叫测试说明：
在8种速率下依次检查以下内容：1.检查点A：通话能否正常完成：检查点B：能否正常地释放与本次呼叫有关的资源。2.监测Iu接口信令流程和通话过程中AMR的速率测试编号：5.1.3（可选）
考：3GTS22.001、3GTS22.003
目：电信业务
分项目：WCDMA用户呼叫本地WCDMA用户，动态调整AMR的速率的：验证设备对于多种AMR速率的支持能力目
测试预置条件：
1.移动终端和网络正常：
2.移动用户在HLR和VLR登记成功测试步骤：
1.根据资源的情况和用户侧的选择，AMR动态调整，AMR的8种速率为：12.2kbit/s、10.2kbit/s、7.95kbit/s7.40kbit/s.6.70kbit/s.5.90kbit/s、5.15kbit/s、4.75kbit/s:2.WCDMA用户A拨号呼叫本地WCDMA用户B，被叫振铃摘机应答：3.观察呼叫并保持一段通话时间；4.主叫用户A挂机，释放该呼叫；5.重复以上测试，被叫用户B先挂机，释放该呼叫测试说明：
系统应能够动态调整8种速率AMR，并检查以下内容：1.检查点A：通话能否正常完成：检查点B：能否正常地释放与本次呼叫有关的资源。2．监测Iu接口信令流程和通话过程中AMR的速率YD/T1411-2007
测试编号：5.1.4
考：3GTS22.001、3GTS22.003
目：电信业务
分项目：WCDMA（TD-SCDMA）用户呼叫本地GSM用户目
的：验证WCDMA（TD-SCDMA）用户可以发起一个到本地GSM用户的呼叫测试预置条件：
1.移动终端和网络正常：
2.移动用户在HLR和VLR登记成功测试步骤：
I.WCDMA（TD-SCDMA）用户A拨号呼叫本地GSM用户B，被叫振铃摘机应答：2．观察呼叫并保持一段通话时间：3。主叫用户A挂机，释放该呼叫；4．重复以上测试，被叫用户B先挂机，释放该呼叫测试说明：
1．检查点A：通话能否正常完成：2．检查点B：能否正常地释放与本次呼叫有关的资源：3．如有必要，可以通过信令监视或操作台观察资源占用和释放情况测试编号：5.1.5
考：3GTS22.001、3GTS22.003
目：电信业务
分项目：GSM用户呼叫本地WCDMA（TD-SCDMA）用户目
的：验证WCDMA（TD-SCDMA）用户可以接收GSM用户发起的呼叫测试预置条件：
1.移动终端和网络正常：
2．移动用户在HLR和VLR登记成功，测试步骤：
1.GSM用户A拨号呼叫本地WCDMA（TD-SCDMA）用户B，被叫振铃摘机应答：2．观察呼叫并保持一段通话时间：3.主叫用户A挂机，释放该呼叫，4.重复以上测试，被叫用户B先挂机，释放该呼叫测试说明：
1．检查点A：通话能否正常完成：2.检查点B：能否正常地释放与本次呼叫有关的资源：3，如有必要，可以通过信令监视或操作台观察资源占用和释放情况8
测试编号：5.1.6（可选）
考：3GTS22.001、3GTS22.003
目：电信业务
分项目：WCDMA（TD-SCDMA）用户呼叫112等紧急业务号码目
的：验证WCDMA（TD-SCDMA）用户可以发起紧急呼叫业务测试预置条件：
1.WCDMA（TD-SCDMA）网络到PSTN的路由正常：2.移动终端和网络系统正常（可以取下SIM卡）：3.移动用户在HLR和VLR登记成功测试步骤：
YD/T1411-2007
1.WCDMA（TD-SCDMA）用户A（如果取下SIM卡，WCDMA终端）拨打分别112等号码，被叫振铃摘机应答：
2.观察呼叫并保持一段通话时间：3．主叫用户A挂机，释放该呼叫测试说明：
1．检查点A：通话能否正常完成：2.检查点B：能否正常地释放与本次呼叫有关的资源：3．监测Iu接口信令流程
测试编号：5.1.7
考：3GTS22.001、3GTS22.003、3GTS23.039、3GTS23.040目：电信业务
分项目：电路域短消息业务—
一移动用户发起的短消息业务（MO）的：验证当移动用户签约了SMS-MO业务，移动用户能通过电路域向短消息中心成功发送短消息测试预置条件：
1．移动终端和网络正常：
2.移动用户A、B在HLR和VLR登记，且提供MO短消息业务：3.移动用户A已经在短消息中心登记测试步骤：
1．WCDMA（TD-SCDMA）用户A在移动终端上输入移动用户B的号码，通过电路域向B发送短消息“ABCD”
2．处理接续完成后，释放连接
测试说明：
1.检查点A：被叫用户B能否收到正确的短消息：2．检查点B：能否正常地释放与本次呼叫有关的资源：3．如有必要，可以通过信令监视或操作台观察资源占用和释放情况
