【YD通讯标准】 基于公用电信网的宽带客户网络总体技术要求

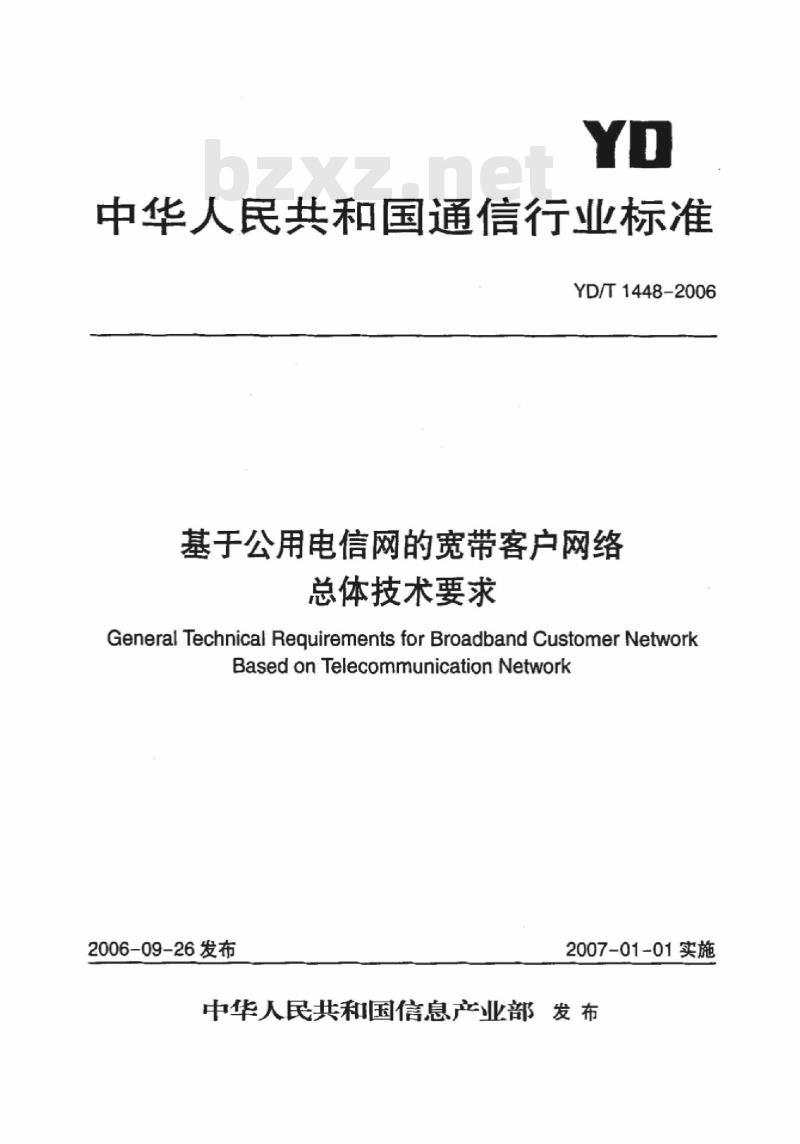

中华人民共和国通信行业标准
YD/T1448-2006
基于公用电信网的宽带客户网络总体技术要求
General TechnicalRequirementsforBroadbandCustomerNetworkBasedonTelecommunicationNetwork2006-09-26发布
2007-01-01实施
中华人民共和国信息产业部发布前

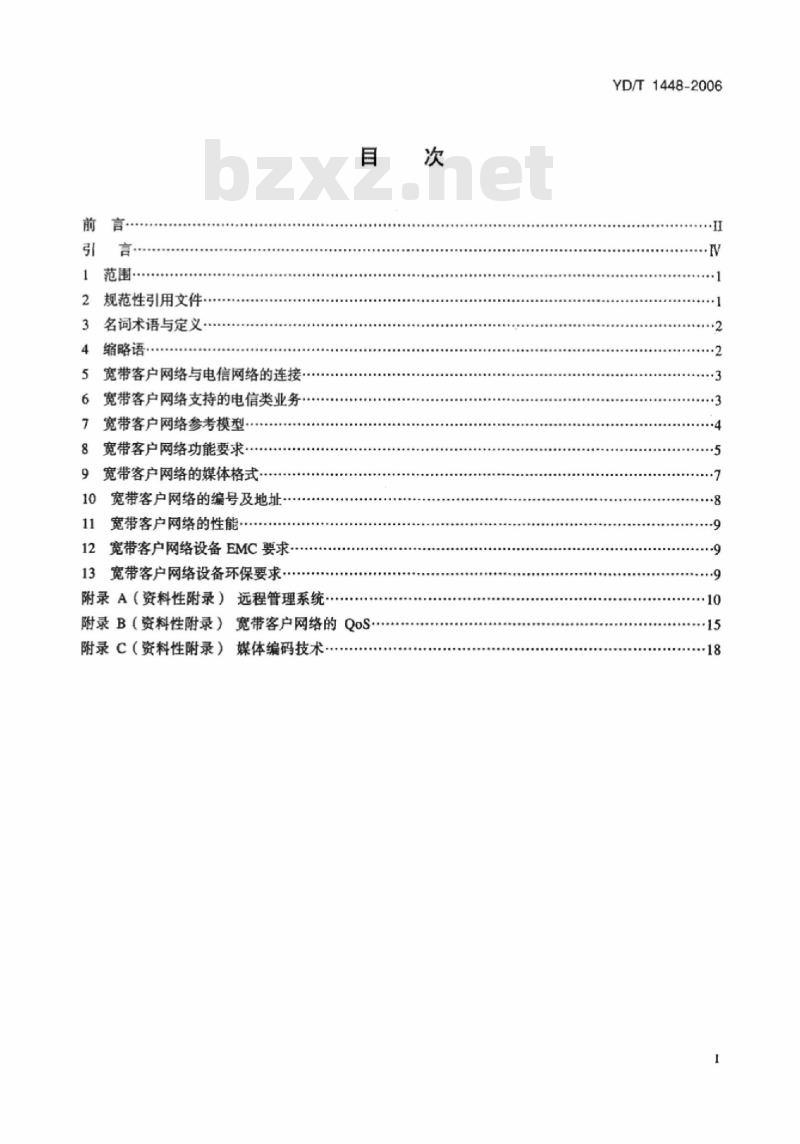

范围·
规范性引用文件·
名词术语与定义…
缩略语·
宽带客户网络与电信网络的连接.宽带客户网络支持的电信类业务·宽带客户网络参考模型：
宽带客户网络功能要求.
宽带客户网络的媒体格式
10宽带客户网络的编号及地址
11宽带客户网络的性能·
12宽带客户网络设备EMC要求
13宽带客户网络设备环保要求
附录A（资料性附录）远程管理系统·目
附录B（资料性附录）宽带客户网络的QoS附录C（资料性附录）媒体编码技术次
YD/T1448-2006
YD/T1448-2006

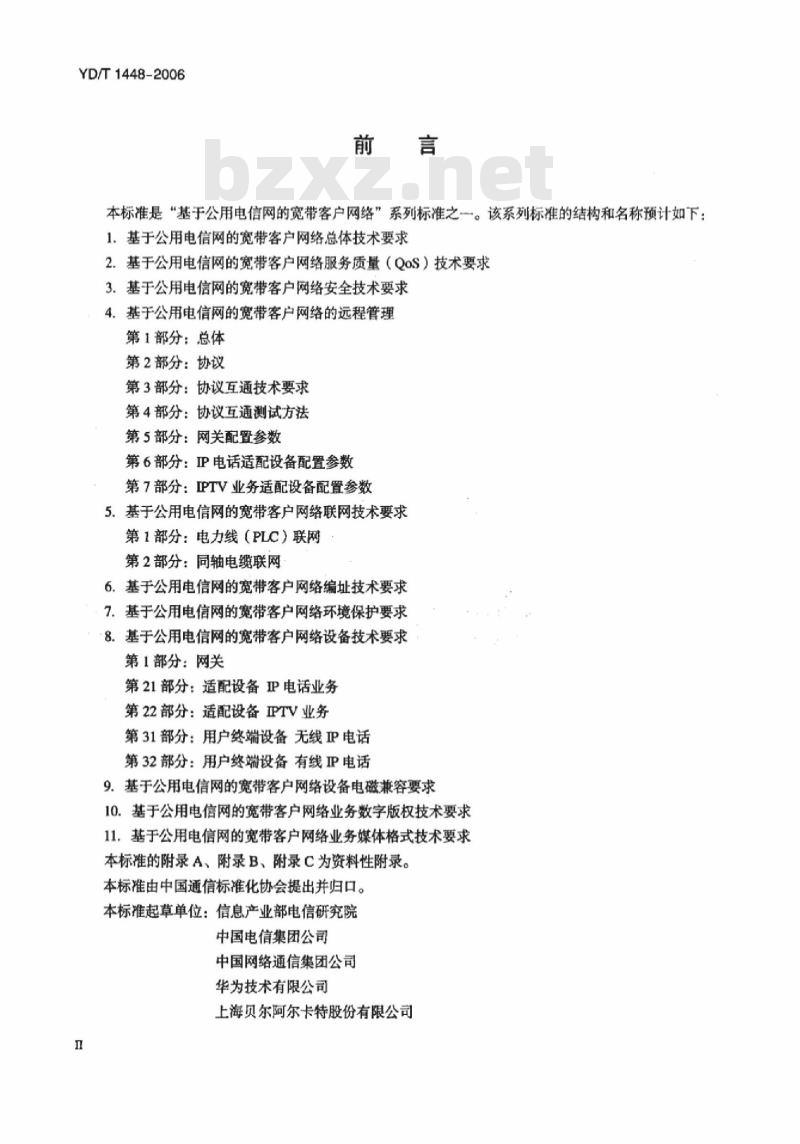

本标准是“基于公用电信网的宽带客户网络”系列标准之一。该系列标准的结构和名称预计如下：1.基于公用电信网的宽带客户网络总体技术要求2．基于公用电信网的宽带客户网络服务质量（QoS）技术要求3.基于公用电信网的宽带客户网络安全技术要求4.基于公用电信网的宽带客户网络的远程管理第1部分：总体
第2部分：协议
第3部分：协议互通技术要求
第4部分：协议互通测试方法
第5部分：网关配置参数
第6部分：P电话适配设备配置参数第7部分：IPTV业务适配设备配置参数5.基于公用电信网的宽带客户网络联网技术要求第1部分：电力线（PLC）联网
第2部分：同轴电缆联网
6.基于公用电信网的宽带客户网络编址技术要求7.基于公用电信网的宽带客户网络环境保护要求8.基于公用电信网的宽带客户网络设备技术要求第1部分：网关
第21部分：适配设备IP电话业务第22部分：适配设备IPTV业务
第31部分：用户终端设备无线IP电话第32部分：用户终端设备有线IP电话9.基于公用电信网的宽带客户网络设备电磁兼容要求10。基于公用电信网的宽带客户网络业务数字版权技术要求11.基于公用电信网的宽带客户网络业务媒体格式技术要求本标准的附录A、附录B、附录C为资料性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院中国电信集团公司
中国网络通信集团公司
华为技术有限公司
上海贝尔阿尔卡特股份有限公司n

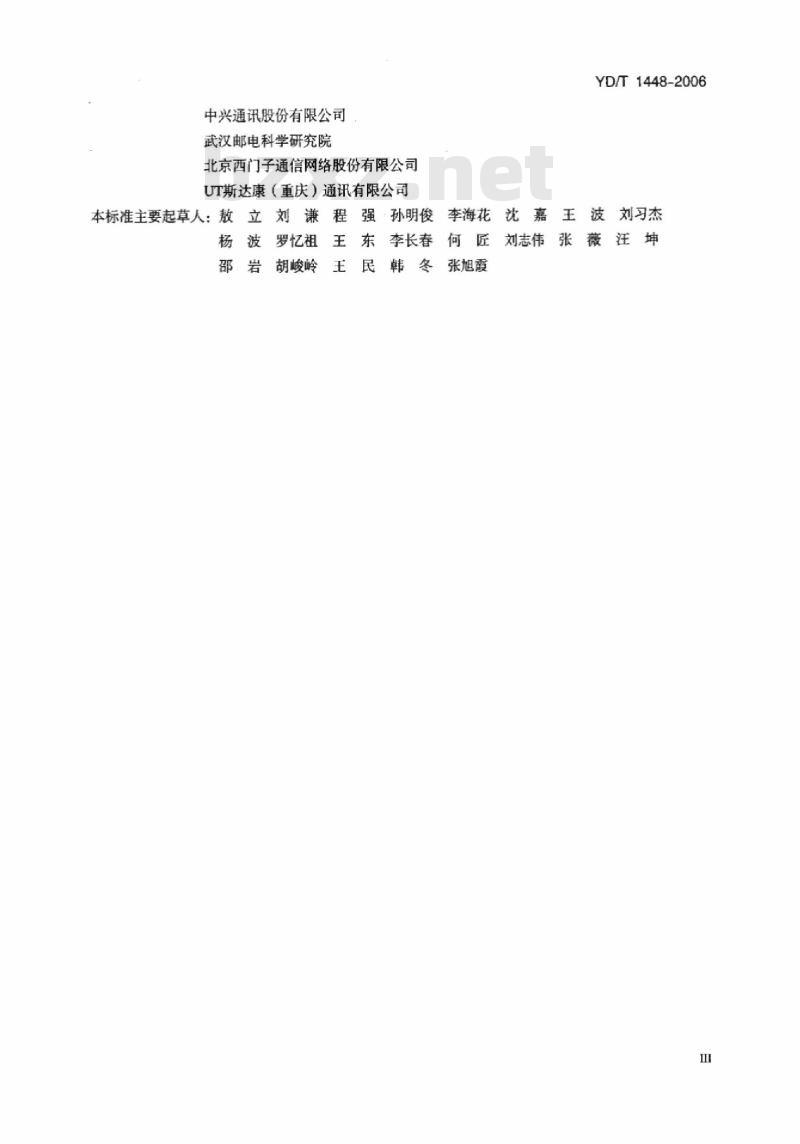

中兴通讯股份有限公司
武汉邮电科学研究院
北京西门子通信网络股份有限公司UT斯达康（重庆）通讯有限公司YD/T1448-2006
本标准主要起草人：敖立刘谦程强孙明俊李海花沈嘉王波刘习杰杨
罗忆祖
邵岩胡峻岭
李长春
张旭霞
刘志伟张薇汪
YD/T1448-2006

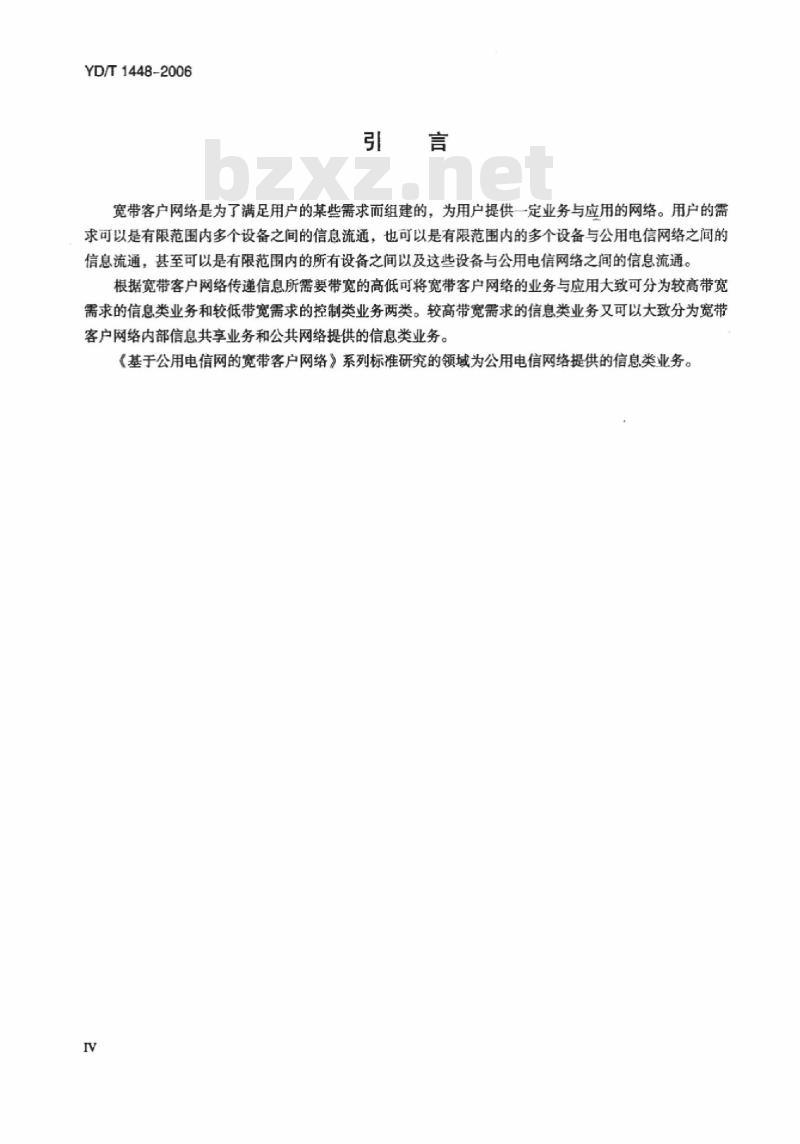

宽带客户网络是为了满足用户的某些需求而组建的，为用户提供一定业务与应用的网络。用户的需求可以是有限范围内多个设备之间的信息流通，也可以是有限范围内的多个设备与公用电信网络之间的信息流通，甚至可以是有限范围内的所有设备之间以及这些设备与公用电信网络之间的信息流通。根据宽带客户网络传递信息所需要带宽的高低可将宽带客户网络的业务与应用大致可分为较高带宽需求的信息类业务和较低带宽需求的控制类业务两类。较高带宽需求的信息类业务又可以大致分为宽带客户网络内部信息共享业务和公共网络提供的信息类业务。（基于公用电信网的宽带客户网络》系列标准研究的领域为公用电信网络提供的信息类业务。IV
1范围
YD/T1448-2006
基于公用电信网的宽带客户网络总体技术要求本标准规定了基于公用电信网的宽带客户网络（如无特别说明，本标准中出现的宽带客户网络均指基于公用电信网的宽带客户网络：电信网络均指公用电信网络）与公用电信网的连接、宽带客户网络支持的电信类业务，宽带客户网络的参考模型、宽带客户网络功能要求、宽带客户网络的媒体格式，宽带客户网络的编号及地址、宽带客户网络的性能、宽带客户网络设备EMC要求、宽带客户网络设备环保要求等。
本标准适用于电信网络提供的业务和应用通过网关在公用电信网内部实现的情况，本标准不适用于仅在公用电信网内部设备之间信息流通的情况。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4943-2001
GB/T20090-2006
YD/T993-1998
SJ/T11310-2005
ITU-TH.261(1993)
ITU-TH.263（2005）
ITU-TH.264(2004)
ITU-TG711（1988）
ITU-TG722（1988）
ITU-TG723.1(1996)
ITU-TG726（1990)
ITU-TG728(1992)
ITU-TG729（1996)
ISO/IEC11172-3（1993）
ISO/EC13818-2（2000）
ISO/IEC13818-3（1998）
ISO/IEC14496-2（2004）
信息技术设备的安全
信息技术先进音视频编码（AVS）电信终端设备防雷技术要求及试验方法信息设备资源共享协同服务第1部分：基础协议用于p×64kbit/s上视听业务的视频编解码器低比特率通信中的视频编码
用于-般视听业务的高级视频编码IISO/IEC14496-10（2004）：信息技术一视听对象编码一第十部分：高级视领维码语音频率的脉冲编码调制
速率为64kbit/s以下的7kHz音频编码以5.3kbit/s和6.3kbit/s为速率的多媒体通信的双速语音编码器40、32、24、16kbit/s自适应差分脉冲编码调制（ADPCM）16kbit/s低时延的代码激励线性预测语音编码器运用共轭结构代数码线性预测激励8kbit/s语音编码信息技术一码率为1.5Mbit/s的用于数字存储媒体的活动图像及其伴音的编码一第三部分：音额
信息技术一通用活动图像及其伴音信息的编码一第二部分：视频信息技术一通用活动图像及其伴音信息的编码一第三部分：音频信息技术一视听对象编码－第二部分：可视对象1
YD/T1448-2006
ISO/IEC14496-3（2001）
UPnPUDA1.0（2000）
DSLFORUMTR-069(2004）
SMPTES421M
3名词术语与定义
信息技术-一视听对象编码-第三部分：音频UPnPTM设备架构
CPEWAN管理协议
VC-1压缩视频比特流格式和解码过程下列术语和定义适用于本标准。3.1
基于公用电信网的宽带客户网络基于公用电信网的宽带客户网络是在客户网络内部以有线或无线方式将多个设备连接起来并通过网关将电信网络提供的宽带业务和应用延伸到客户网络范围内的网络。3.2
IPTV是一种利用宽带IP网络为用户提供交互式多媒体服务的业务，其主要特点在于交互性和实时性。通过IPTV业务，用户可以得到高质量的数字媒体服务，可以自由地选择宽带IP网的视频节目，实现媒体提供者和媒体消费者的实质性互动。4缩略语
下列缩略语适用于本标准。
Denial of Service
Digital Rights Management
End User Terminal Entity
Functional Processing EntityNetwork Core Entity
Hypertext Transfer Protocol with SSLInternet Protocol
Intermational TelecommunicationsUnionMotion Picture Experts GroupNetwork Access Entity
Network Address Translation
Public Switched Telephone NetworkQuality of Service
SimpleNetworkManagementProtocolSecurity Shell
Secure Socket Layer
Transport Layer Security
拒绝服务
数字版权管理
用户终端功能实体
功能处理实体
网络核心功能实体
采用SSL的超文本传送协议
互联网协议
国际电信联盟
活动图像专家组
网络接入功能实体
网络地址转换
公众交换电话网
服务质量
简单网络管理协议
安全壳
安全套接层
传送层安全性
User Interface
UniversalPlug andPlay
Video on Demand
宽带客户网络与电信网络的连接5
用户界面
通用即插即用
视频点播
YD/T1448-2006
宽带客户网络与电信网络的连接如图1所示，宽带客户网络由网关经由接人网与电信业务平台（如语音业务平台、视频业务平台、数据业务平台）、设备管理平台和业务管理平台相连。电信网络
业务平台
设备管理平台
业务管理平台
用户自
业务接口
设备管理接口
业务管理接口
图1宽带客户网络与电信网络的连接宽带客户网络和电信网络之间的信息交互有以下几种模式：宽带客户网络的设备和电信网络进行交互，获得必须的配置和管理。o
宽带客户网络
一宽带客户网络用户使用宽带客户网络内部设备通过网关连接到电信网络获得电信网络提供的服务。
宽带客户网络用户通过电信网络所提供的资源或通道连接到其他宽带客户网络，进行信息交互和资源共享等。
远程用户通过电信网络接人到宽带客户网络内部与宽带客户网络内部设备进行资源共享和信息交互。
6宽带客户网络支持的电信类业务宽带客户网络所支持的信息形式包括以下4种：·音频；
·视频；
·文本；
·数据。
YD/T1448-2006
宽带客户网络支持的电信类业务包括但不限于以下业务：·语音业务
1）PSTN电话：
2）P电话；
3）移动电话；
4）无线市话；
5）固定移动融合语音业务：
6）语音增值业务。
·视频业务bzxz.net
1）IPTV;
2）VOD;
3）远程教学；
4）可视电话；
5）视讯会议；
6）视频监控。
·数据业务
1）互联网访问；
2）电子商务；
3）短消息；
4）家电控制；
5）远程接人业务。
目前宽带客户网络支持的业务一般受限于运营商的业务网情况，今后随着运营商业务网络的发展，宽带客户网络应具备相应的升级能力以支持新的业务。7宽带客户网络参考模型
宽带客户网络的参考模型如图2所示。宽带客户网络内部的逻辑功能实体包括以下4个：（1）网络接人功能实体（NetworkAccessEntity，NAE）：负责终结接入技术。（2）网络核心功能实体（NetworkCoreEntity，NCE）：负责完成宽带客户网络的核心功能，包括宽带客户网络内部设备的联网、远程管理、QoS、安全等。（3）功能处理实体（FunctionalProcessingEntity，FPE）：负责IP/非IP的转换，以及信令、媒体格式的转换。
（4）用户终端功能实体（EndUserTerminalEntity，EUTE）：由用户直接使用，提供UI界面。宽带客户网络的物理设备可以分为接人网络终端设备、网关、适配设备和用户终端设备4类，其中：（1）接入网络终端设备实现NAE，例如ADSLModem就是一种接入网络终端设备。（2）网关实现的逻辑功能实体组合可以是NCE或NCE+FPE或NAE+NCE或NAE+NCE+FPE。（3）适配设备可以实现FPE，例如IPTV的机顶盒就是一种适配设备。4
YD/T1448-2006
（4）用户终端设备实现的逻辑功能实体组合可以是EUTE或FPE+EUTE。例如，电视机是一种用户终端设备，计算机也是一种用户终端设备。宽带客户网络
网络接人功能实体
8宽带客户网络功能要求
8.1概述
网络核心功能实体
图2宽带客户网络参考模型
功能处理实体
用户婆端
功能实体
(EUTE）
用户终端
功能实体
(EUTE)
基于电信网络的宽带客户网络应具有如下功能以支持各种电信业务、应用延伸到宽带客户网络内部：与电信网络的连接能力；
·宽带客户网络内部设备之间的联网能力；·设备管理能力；
.QoS能力
·安全能力；
。设备自动发现能力；
·业务处理能力；
·业务提供能力；
·设备供电能力；
·可扩展能力。
8.2宽带客户网络与电信网络的连接能力宽带客户网络可以采用各种接人方式与电信网络连接。8.3宽带客户网络内部设备之间的联网能力宽带客户网络内部设备之间的联网技术应适应业务的发展，具有一定的可扩展性。宽带客户网络内部设备之间的联网技术的选择要考虑业务对带宽、QoS以及传输距离的需求。无线联网技术还需要注意空中接口的安全性。
8.4宽带客户网络设备管理
宽带客户网络设备的管理包括本地管理和远程管理。宽带客户网络设备应具有本地管理界面以支持本地登录以及管理与控制，该管理界面应仅限于本地使用，不能从宽带客户网络外部访问该界面。5
YD/T1448-2006
宽带客户网络相关设备（如网关、机项盒等）应支持运营商对其的远程管理，管理方式可以是运营商对设备的直接普理或通过网关代理进行管理。宽带客户网络设备支持远程管理应具有安全机制以避免非法的远程管理。远程普理的协议可以是TR-069或SNMP。远程管理的内容主要包括：（1）设备的自动配置和业务动态配置。设备应支持初始零配置，简化运营商和最终用户使用的复杂度。设备的配置不仅包括初始零配置，还包括在随后的任意时刻所需要的重新配置。（2）软件和固件的管理。运营商可以自动识别当前宽带客户网络相关设备（如网关，机顶盒等）的软件和固件的版本，并在需要时可以由运营商或用户启动对网关软件和固件的升级。升级后将升级是否成功的结果反馈给运营商。
（3）状态和性能监视。运营商可以即时获得宽带客户网络相关设备（如网关、机项盒等）的当前状态和性能参数。
（4）诊断。运营商可以即时诊断宽带客户网络相关设备（如网关、机顶盒等）在连接或业务上出现的问题。
8.5宽带客户网络的QoS能力
在宽带客户网络中应用的QoS保证技术应支持的功能包括以下几种：·宽带客户网络中的业务和应用应可划分为不同的优先级；·应能根据业务需求提供满足业务网络要求的端到端传输能力；·业务和应用的带宽和优先级是可以根据用户或管理系统的要求进行调整的：·宽带客户网络中使用的QoS保证技术应能够与电信网络中使用的QoS保证技术互联，协调工作：?应能兼容不同的宽带客户网络接人技术和宽带客户网络内部联网技术：·应具有QoS监测和统计能力；
·应具有良好的扩展性，包括业务可扩展性和网络可扩展性。宽带客户网络中的服务质量保证主要通过网关完成。8.6宽带客户网络的安全要求
8.6.1设备安全
宽带客户网络设备本身会有各种各样的系统方面的漏洞，而这些漏洞往往会造成信息的泄露。网关做为用户侧宽带客户网络的接人设备，直接面对着公用电信网络，其安全性直接影响着宽带客户网络的安全。网关应保证：
·内外网隔离及访问控制。网关在宽带客户网络内部和公用电信网络之间实现访问控制，根据防范的方式和侧重点的不同，可以选择分级过滤或应用代理等不同类型的防火墙。·防止来自公用电信网络的攻击。公用电信网络上有大量的扫描与DoS攻击，网关对这些攻击应可以进行识别，告等并阻止，保证宽带客户网络内部的安全。·宽带客户网络应提供记录日志，以记录宽带客户网络外部和内部之间违反预先设定的规则或策略的访问，包括防火墙事件日志、远程接人日志以及父母控制日志，同时记录在相关设备上的操作，并提供查询、清空日志记录功能，便于根据记录日志实现相关的管理和分析（如查找攻击的发起者，控制对某些Intermet站点的访问等）。8.6.2用户个人标识信息的安全
用户进行身份验证可以使用用户名加密码的方式。用户名与密码是一种最为简单的认证方式，在目6
前绝大多数的系统登录时均采用这种方式。YD/T1448-2006
用户进行身份验证可以使用证书的方式，证书包含了来自于颁发机构的数字签名。证书的真实性由发行机构提供保证。证书可以保存在如硬盘、智能卡等介质上。用户进行身份验证可以使用终端设备标识的方式，例如可以是直接存储在设备上面的设备识别码，或者是根据接人线路计算出来的固定的物理位置编码，或者是保存在智能卡（如SIM卡）上的验证信息和密钥等。
8.6.3信息传送的安全
宽带客户网络可采用IPSeC、SSL、TLS、HTTPS、SSH等技术，使宽带客户网络具有一定的信息传送安全功能。
用户接入到运营商的网络后，可能会传送一些个人的敏感信息，为了避免这些信息内容的泄露，必须保证这些信息的安全传送。
另外，宽带客户网络远程管理的相关信息也需要信息传送的安全功能，以保证这些信息的安全传送。8.6.4信息过滤功能
宽带客户网络具有信息过滤功能，可以实现如家长控制的功能。8.6.5人身安全
宽带客户网络的设备放置在用户室中，应满足GB4943《信息技术设备的安全》的相关要求。有关过电压和过电流的技术要求应满足YD/T993《电信终端设备防雷技术要求及试验方法》的相关要求。8.7宽带客户网络的设备自动发现宽带客户网络的内部设备之间应当遵从SJ/T11310《信息设备资源共享协同服务第1部分：基础协议》或UPnPUDA1.0《UPnPTM设备架构》的规定，完成设备之间的自动发现和自动配置。8.8宽带客户网络的业务处理能力宽带客户网络不仅仅是业务的承载网络，同时还要具有业务处理能力。例如，VoIP的业务处理能力、IPTV的业务处理能力等。
8.9宽带客户网络的业务提供能力宽带客户网络应提供远程用户的外部访问，并提供如视频监控、信息家电远程控制、家庭网站等业务的能力。
8.10设备供电能力
如果宽带客户网络支持特殊业务需要不中断供电，宽带客户网络相关设备应具有后备电源或具有远程供电功能，以满足特殊业务的需求。8.11宽带客户网络的可扩展能力宽带客户网络上将不断地引人新业务，因此宽带客户网络必须具有可扩展能力以支持新的业务。9宽带客户网络的媒体格式
宽带客户网络若支持某种电信业务，则必须符合该业务系统对于媒体的相应要求，包括编解码器的支持、媒体格式、码流速率和媒体质量（如峰值信噪比PSNR）等。9.1.1非会话型业务编码要求
对于娱乐业务，如视音频点播、IPTV等，一般选用压缩比较高，输出质量较好的编码标准。这类编7
