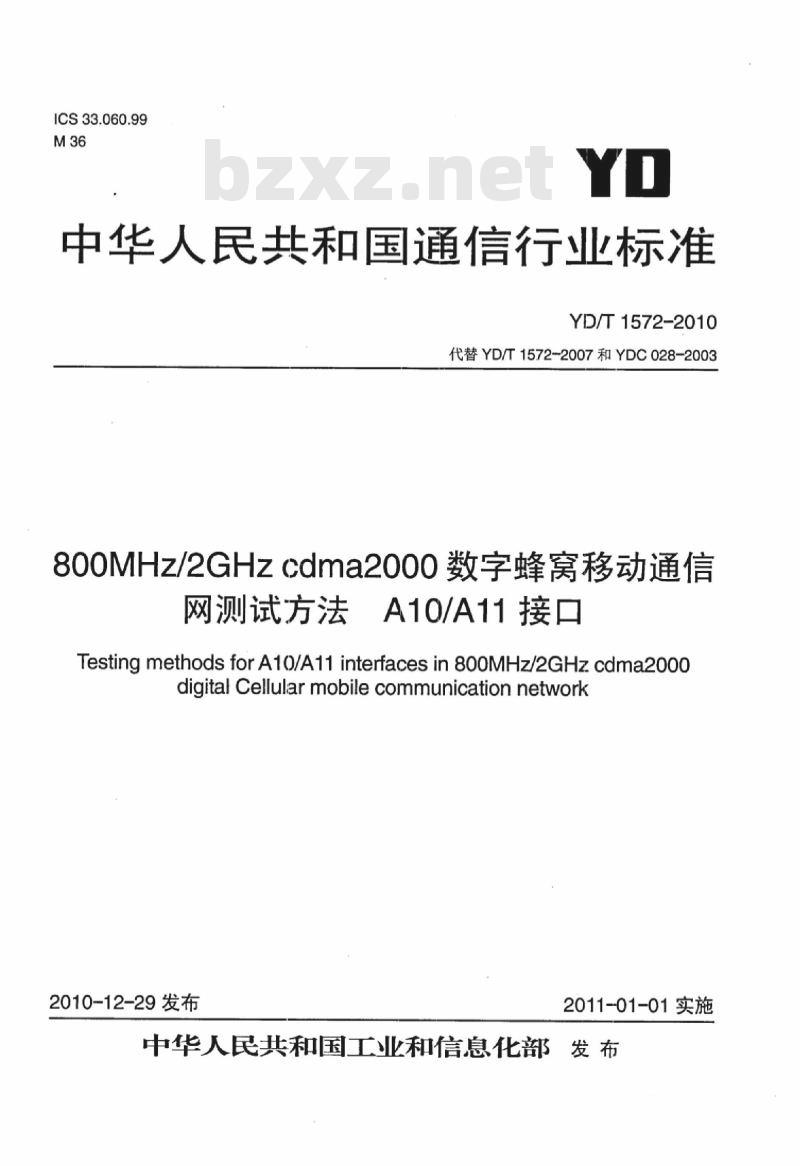

ICS33.060.99
中华人民共和国通信行业标准
YD/T1572-2010
代替YD/T1572-2007和YDC028-2003800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法A10/A11接口
Testingmethods forA10/A11interfaces in800MHz/2GHzcdma2000digital Celluliarmobile communication network2010-12-29发布
2011-01-01实施
中华人民共和国工业和信息化部发布前

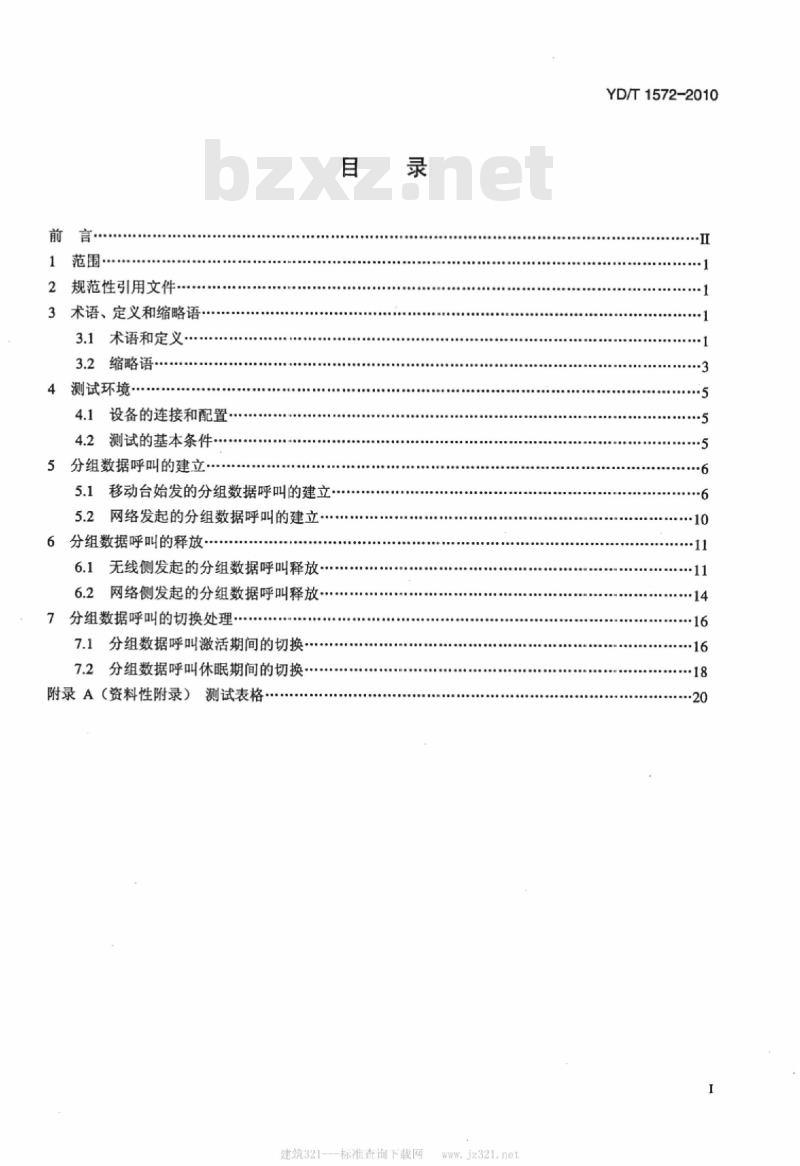

范围·
2规范性引用文件·
3术语、定义和缩略语·
3.1术语和定义..
3.2缩略语·
4测试环境
4.1设备的连接和配置·
4.2测试的基本条件
分组数据呼叫的建立·
5.1移动台始发的分组数据呼叫的建立5.2网络发起的分组数据呼叫的建立.分组数据呼叫的释放
6.1无线侧发起的分组数据呼叫释放6.2网络侧发起的分组数据呼叫释放分组数据呼叫的切换处理
7.1分组数据呼叫激活期间的切换7.2分组数据呼叫休眠期间的切换附录A（资料性附录）测试表格
建筑321---标准查询下载网
YD/T1572-2010
YD/T1572-2010

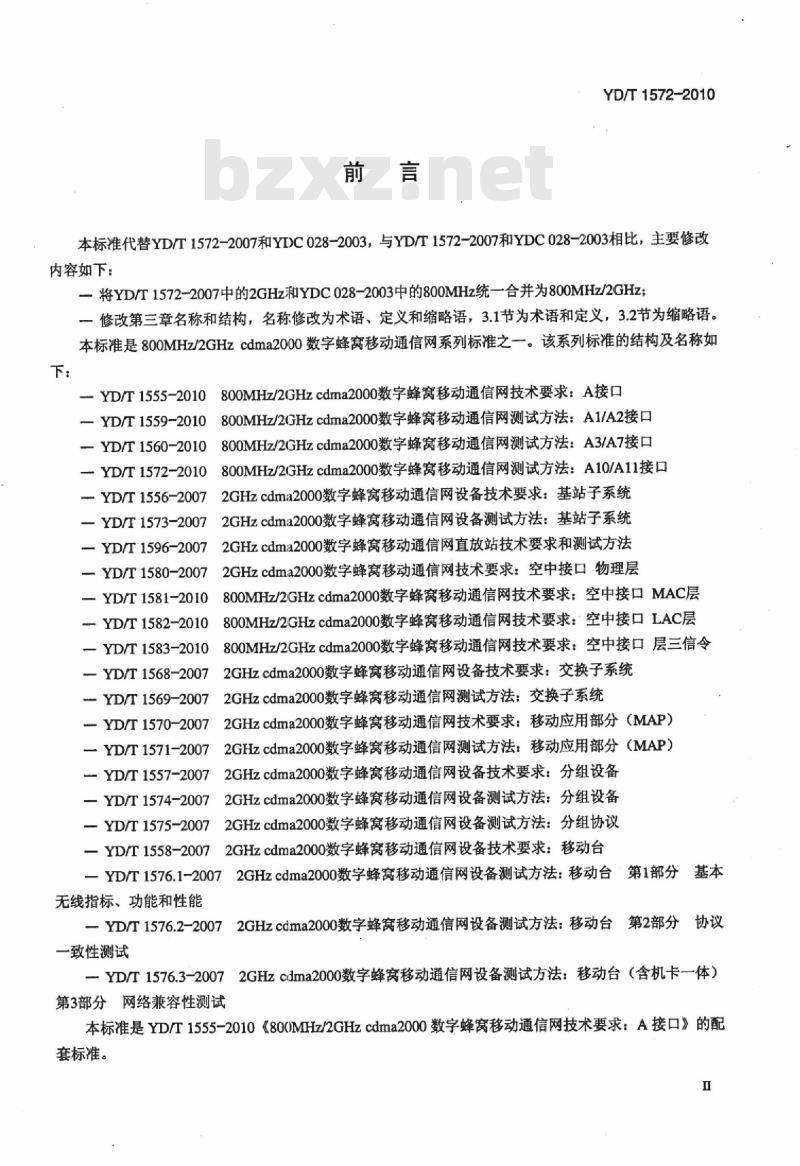

本标准代替YD/T1572-2007和YIDC028-2003，与YD/T1572-2007和YDC028-2003相比，主要修改内容如下：
一将YD/T1572-2007中的2GHz和YDC028-2003中的800MHz统一合并为800MHz/2GHz；一修改第三章名称和结构，名称修改为术语、定义和缩略语，3.1节为术语和定义，3.2节为缩略语。本标准是800MHz/2GHzcdma2000数字蜂窝移动通信网系列标准之一。该系列标准的结构及名称如下：
YD/T1555-2010800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：A接口一YD/T1559-2010800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法：A1/A2接口YD/T1560-2010800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法：A3/A7接口YD/T1572-2010800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法：A10/A11接口一YD/T1556-20072GHzcdma2000数字蜂宽移动通信网设备技术要求：基站子系统一YD/T1573-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：基站子系统一YD/T1596-20072GHzcdma2000数字蜂窝移动通信网直放站技术要求和测试方法YD/T1580-20072GHzcdma2000数字蜂窝移动通信网技术要求：空中接口物理层一YD/T1581-2010800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口MAC层YD/T1582-2010800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口LAC层一YD/T1583-2010800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口层三信令一YD/T1568-20072GHzcdma2000数字蜂窝移动通信网设备技术要求：交换子系统YD/T1569-20072GHzcdma2000数字蜂窝移动通信网测试方法：交换子系统YD/T1570-20072GHzcdma2000数字蜂窝移动通信网技术要求：移动应用部分（MAP）一YD/T1571-20072GHzcdma2000数字蜂窝移动通信网测试方法：移动应用部分（MAP）一YD/T1557-20072GHzcdma2000数字蜂窝移动通信网设备技术要求：分组设备一YD/T1574-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：分组设备一YD/T1575-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：分组协议一YD/T1558-20072GHzcdma2000数字蜂窝移动通信网设备技术要求：移动台一YD/T1576.1-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：移动台第1部分基本无线指标、功能和性能
YD/T1576.2-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：移动台第2部分协议一致性测试
YD/T1576.3-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：移动台（含机卡一体）第3部分网络兼容性测试
本标准是YD/T1555-2010《800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：A接口》的配套标准。
YD/T1572-2010

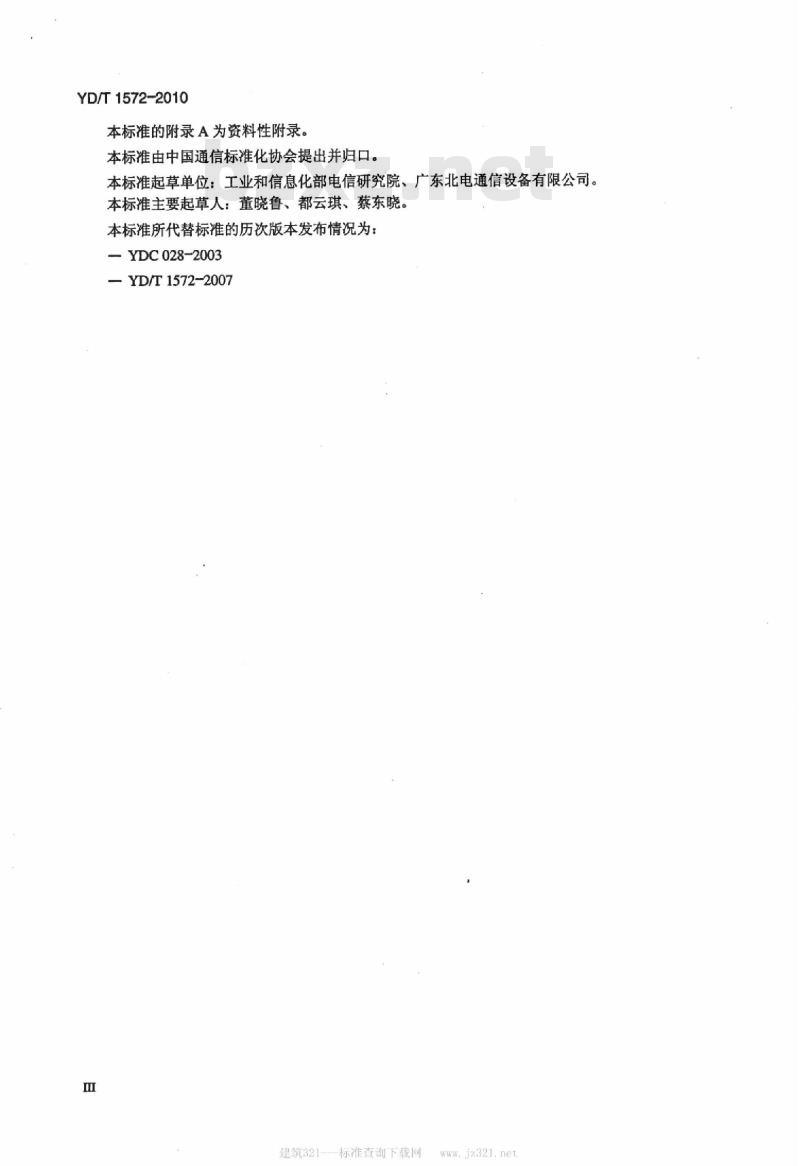

本标准的附录A为资料性附录。
本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、广东北电通信设备有限公司。本标准主要起草人：董晓鲁、都云琪、蔡东晓。本标准所代替标准的历次版本发布情况为：YDC028-2003
YD/T1572-2007
建筑321--标准查询下载网

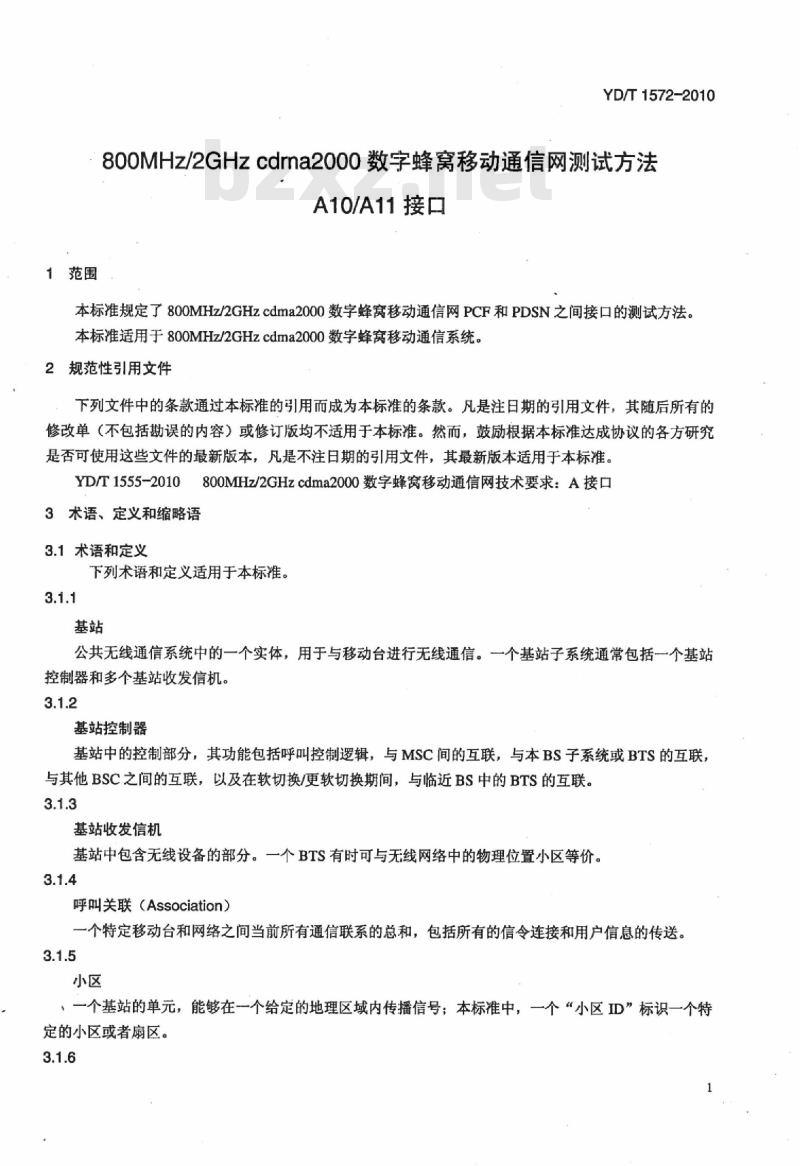

1范围
YD/T1572-2010
800MHz/2GHzcdrna2000数字蜂窝移动通信网测试方法A10/A11接口
本标准规定了800MHz/2GHzcdma2000数字蜂窝移动通信网PCF和PDSN之间接口的测试方法。本标准适用于800MHz/2GHzcdma2000数字蜂窝移动通信系统。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1555-2010800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：A接口3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
公共无线通信系统中的一个实体，用于与移动台进行无线通信。一个基站子系统通常包括一个基站控制器和多个基站收发信机。
基站控制器
基站中的控制部分，其功能包括呼叫控制逻辑，与MSC间的互联，与本BS子系统或BTS的互联与其他BSC之间的互联，以及在软切换/更软切换期间，与临近BS中的BTS的互联。3.1.3
基站收发信机
基站中包含无线设备的部分。一个BTS有时可与无线网络中的物理位置小区等价。3.1.4
呼叫关联（Association）
一个特定移动台和网络之间当前所有通信联系的总和，包括所有的信令连接和用户信息的传送。3.1.5
一个基站的单元，能够在一个给定的地理区域内传播信号；本标准中，一个“小区ID”标识一个特定的小区或者扇区。
YD/T1572-2010
切换是指移动台和基站之间的空中接口线路转移的过程，即，从当前的基站设备和空中接口信道向另一基站设备和空中接口信道转移或转移至当前基站的不同空中接口信道。本标准中支持下列类型的切换：
（1）硬切换：该类型的切换需要移动台调谐其无线设备或重新建立同步。（2）软切换：该类型的切换不需要移动台调整无线设备或重新建立同步，并且网络中原有和新建的空中接口信道使用相同的帧选择功能（和相同的话音编码功能，如果是话音呼叫）。（3）预选择软切换：在该类型的切换中，BS将来自SDU的前向用户信息流复制并发往BS控制的两个或两个以上的小区。在反向上，BS从来自这些小区的用户信息帧中选择质量最佳的顿（预选择），并仅将所选的顿发往帧选择器。（4）更软切换：在该类型的切换中，BS将单个的前向顿复制成两个或两个以上的前向顿，其中包含组合的功率控制比特以指示将使用相同的反向功率控制信息。在反向信道上，BS对来自多个小区/扇区的业务信道帧进行合成并生成单个的反向信息流。3.1.7
移动交换中心（MSC）
移动交换中心（MSC）负责交换移动台始呼和移动台终呼的业务。个MSC通常至少和一个BS连接。MSC可以连接至相同网络中的其他MSC，或不同网络中的MSC（称作移动电话交换局，MTSO)，以及其他的公网，如PSTN、ISDN等。MSC提供无线网络和其他公共交换网络或MSC之间的接口。3.1.8
分组控制功能（PCF）
无线接入网中的实体，用于转发BS和PDSN之间的分组数据。3.1.9
分组数据会话
移动用户用于分组数据业务的实例。当用户调用分组数据业务时，一个分组数据会话启动。当用户或网络中指分组数据业务时，分组数据会话停止。在一个特定的分组数据会话工作期间，用户可以改变地理位置，但保持相同的P地址。3.1.10
分组数据服务节点（PDSN）
为MS始呼或终呼的分组数据业务提供路由。PDSN负责建立、维护和终止至移动台的链路层会话。3.1.11
SDU功能
SDU功能（选择/分配单元功能）包括下列功能：业务管理功能：该功能与相关的编码转换器或CDMARLP功能交换业务数据，或直接连接至A5接口。信令层2：该功能执行空中接口协议的层2功能并保证基站和移动台之间层3信令的可靠传输。复用子层：该功能将空中接口的用户业务和信令业务进行复用和解复用。功率控制：该功能负责管理CDMA系统中前向和反向链路的功率控制。该功能和信道单元提供功率控制功能。作为该功能的一部分，SDU能够生成或利用在空中接口或信道单元上交换的相关功率控制信息。2
建筑321--标准查询下载网YD/T1572-2010
顿选择/分配：在软切换过程中，该功能负责从来自信道单元的反向链路顿中选择质量最佳的顿。并将前向帧分配给所有参与呼叫的信道单元。环回帧处理功能：该功能将控制信息和空中接口反向顿从接收到的环回网络的帧中解出。并在前向上，将控制信息和空中接口顿进行复用。外部顿处理功能：该功能负责同远离帧选择器的信道单元交换环回顿。内部-BS处理功能：该功能负责同参与BS内软切换的信道单元交换环回顿。控制：该功能提供控制功能。
信令连接
为信令业务提供链路的连接。
源基站
控制呼叫的BS为源BS，直至终止对呼叫的控制为止。3.1.14
系统标识
系统识别号用以惟一标识蜂窝或PCS系统中的网络。3.1.15
目标基站wwW.bzxz.Net
任何支持呼叫但不具有对呼叫的控制权（即不是源BS）的BS为目标BS。3.1.16
编码转换器
对编码类型进行转换的设备。
上行链路
BS至MSC方向的链路。
3.2缩略语
下列缩略语适用于本标准：
Authentication Center
BaseStation
Base Station Controller
BaseTransceiver System
CodeDivisionMultipleAccess
Data Ready to Send
Electronic Serial Number
Foreign Agent
Home Agent
Home Location Register
鉴权中心
基站控制器
基站收发信机
码分多址
数据准备发送
电子串号
访问代理
归属代理
归属位置寄存器
YD/T1572-2010
International Mobile Subscriber IdentityInteroperability SpecificationInternet Protocol
Integrated Services Digital NetworkInternational Telecommunications UnionInterworking Function
Medium Access Control
Message Center
Mobile Identification NumberMobileIP
Mobile Station
Mobile Switching Center
Network Identification
Operations,Administration,Maintenance,and ProvisioningPacket Control Function
Packet Data Serving Node
Point to Point Protocol
Public Switched TelephoneNetworkPacket Zone Identifier
Quality of Service
Radio Configuration,Radio ClassSupplemental Channel
Selection/Distribution Unit
System Identification
Service Specific Convergence FunctionTransmission Control ProtocolUnrestrictedDigital InformationUser Datagram Protocol
Visitor Location Register
建筑321--—标准查询下载网
国际移动用户识别码
互操作规范
互联网协议
综合业务数字网
国际电信联盟
互操作功能
媒体接入控制
消息中心
移动台识别号
移动IP
移动台
移动交换机
网络识别
操作、管理维护和服务
分组控制功能
分组数据服务节点
点对点协议
公共交换电话网
分组区域标识
服务质量
无线配置，无线类型
补充信道
选择/分配单元
系统标识
业务特定会聚功能
传输控制协议
非限制数字信息
用户数据报协议
访问位置寄存器
4测试环境
4.1设备的连接和配置
A10/A11接口互操作性测试的设备连接如图1所示。HLR/AC
假令分新仪
设备配置：
设备名称
HLR/AC
PDSN/FA
RADIUS
信令分析仪
4.2测试的基本条件
MSC/VLR
AIO/AIN
HARADIUS
PDSN/FAI
图1设备连接
PDSN/FA2
A10/A11
YD/T1572-2010
不同协议版本的手机，具有短消息能力、鉴权功能和分组数据能力为了便于测试，所有BTS宜放置在同一机房或邻近机房内，各TRX功率调至最低，天线以假负载替代或采用低增益的天线。各小区/扇区应形成连续覆盖
标准中规定BSC和PCF可以合设也可以分开MSC同PSTN相连
FA、HA用于支持移动IP；PDSN、HA连接至IP公网，如果无法实现与公网的连接，也可以用支持分组业务（如WWW、FTP等）的计算机模拟
监测A11接口上的信令
·PDSN和BSC/PCF的厂家各自完成设备的安装、调试及功能性测试；·完成数字传输特性测试（Layer1)；·UDP端口号为699：
●确保PDSN和BSC/PCF间的传输链路正常工作：·对两厂家设备中与A11接口信令传递有关的定时器时长加以协调；·测试时应确保在两个BSC控制的小区中无其他与测试无关的MS在进行通信：·保证A11接口的正常工作；
·信令监测仪监测A11接口上的信令流程，记录打印以供分析结果。5
YD/T1572-2010
5·分组数据呼叫的建立
5.1移动台始发的分组数据呼叫的建立5.1.1空状态下移动台始发的分组数据呼叫的建立测试编号：5.1.1
测试项目：空状态下移动台始发的分组数据呼叫的建立预置条件：
移动台处于空闲状态
测试步骤1：
移动台发起分组数据呼叫
预期结果1：
1.分组数据应在MS和PDSN之间正常传输：2.消息流程应如下图所示。消息内容应符合YD/T1555-2010《800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：A接口》的相应规定：PCF
A11-注册请求
Tregreq
A11-注册应答
3.A11-注册请求消息中的“话路特定扩展”信息单元中的“协议类型”字段应置为“8881H（非结构化字节流）”；4.A11-注册请求消息中的“标记（Flag）”信息单元应正确设置，采用反向隧道和GRE封装；5.A11-注册请求消息中的“厂商/组织特定扩展”信息单元中的应用类型应为“计费（01H）”，子类型应为“RADIUS（O1H)”，并包含值为“连接建立”和“激活开始”的空中链路记录。如果这时空中业务信道没有建立，则值为“激活开始”的空中链路记录应在下一个A11-注册请求消息中传送；6.A11-注册请求消息和A11-注册应答消息中的归属地址、归属代理的P地址和转交地址应正确设置：7.A10连接上应有双向（PCF至PDSN和PDSN至PCF）的GRE隧道，每个方向上的GRE分组头中包含的键值(key)应与A11-注册请求和A11-注册应答消息中的键值相同测试步骤2：
保持分组数据呼叫，并且使保持时间大于A10连接的生存期预期结果2：
1.PCF应在生存期超时前向PDSN发送A11-注册请求消息，并收到PDSN响应的A11-注册应答消息；2.消息流程应如下图所示：消息内容应符合YD/T1555-2010《800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：A接口》的相应规定PCF
测试说明：
A11-注册请求
Tregreq
建筑321---标准查询下载网
A11-注册应答
5.1.2休眠状态下移动台始发的分组数据呼叫的建立测试编号：5.1.2
测试项目：休眠状态下移动台始发的分组数据呼叫的建立预置条件：
移动台的分组数据呼叫处于休眠状态测试步骤：
移动台发起分组数据呼叫
预期结果：
1.验证分组数据呼叫进入激活状态，数据能够正常传输；YD/T1572-2010
2.消息流程应如下图所示，消息内容应符合YD/T1555-2010《800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：A接口》的相应规定；PCF
A11-注册请求
Tregreq
A11-注册应答
3.A11-注册请求消息中的“厂商/组织特定扩展”信息单元中的应用类型应为“计费（01H）”，子类型应为“RADIUS（O1H）”，并包含值为“激活开始”的空中链路记录。如果这时空中业务信道没有建立，则值为“激活开始”的空中链路记录应在下一个A11-注册请求消息中传送测试说明：
YD/T1572-2010
5.1.3移动台始发的分组数据呼叫的建立一测试编号：5.1.3
失败操作，PDSN拒绝呼叫，无替代的PDSN测试项目：移动台始发的分组数据呼叫的建立一失败操作，PDSN拒绝呼叫，无替代的PDSN预置条件：
1.移动台的分组数据呼叫处于空状态：2.PCF仅与一个PDSN相连；
3.PCF不支持再次A10连接尝试；4.PDSN配置为拒绝分组数据呼叫建立测试步骤：
移动台从空状态发起分组数据呼叫预期结果：
1.消息流程应如下图所示，消息内容应符合YD/T1555-2010《800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：A接口》的相应规定：PCF
A11-注册请求
Tregreq
A11-注册应答
2.PDSN返回“代码”值不为“00H”的A11-注册应答消息测试说明：
建筑321--标准查询下载网
