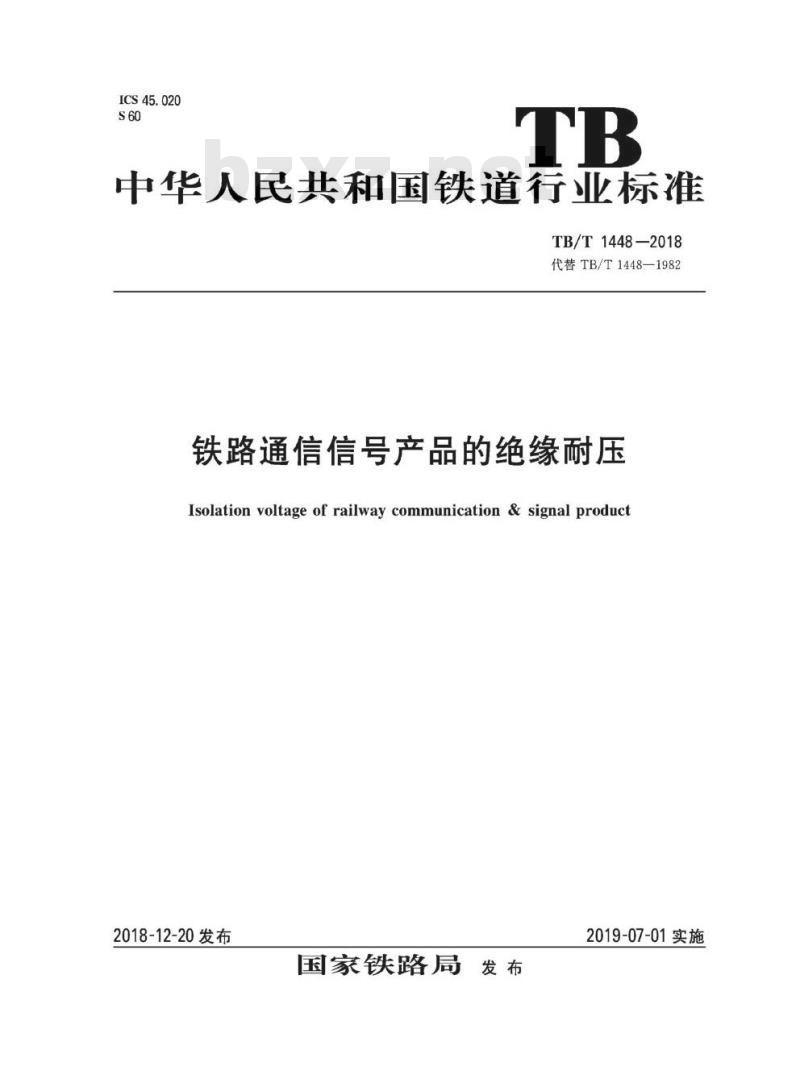

ICS45.020
中华人民共和国铁道行业标准
TB/T1448-2018
代替TB/T1448—1982
铁路通信信号产品的绝缘耐压
Isolation voltage of railway communication & signal product2018-12-20发布
国家铁路局
2019-07-01实施

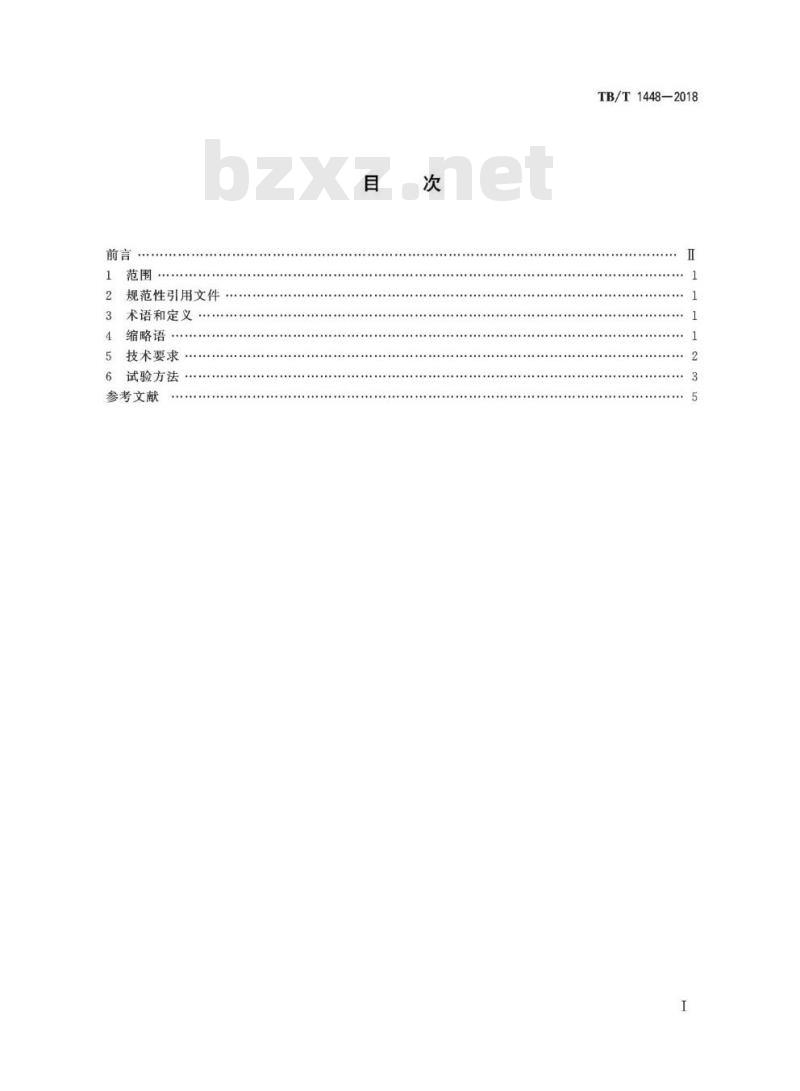

规范性引用文件
术语和定义
缩略语
技术要求
试验方法
........
参考文献
.......
.............
.............
......
TB/T1448—2018
......
........................................
TB/T1448—2018

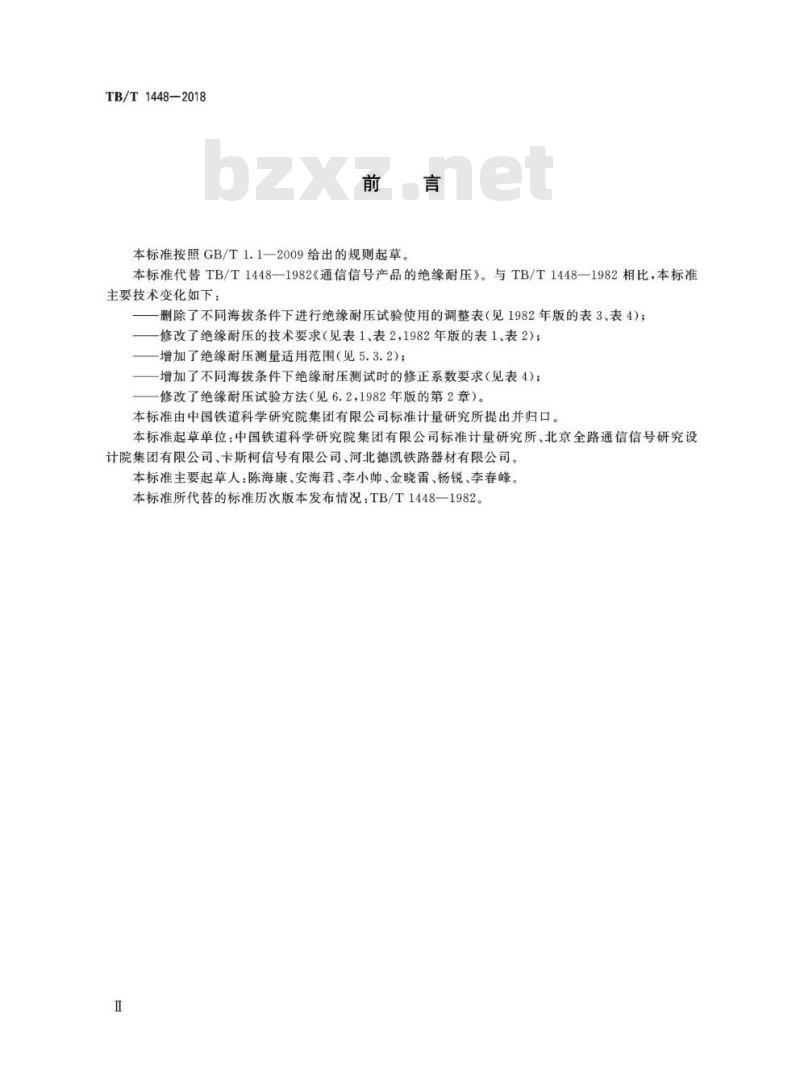

本标准按照GB/T1.1-2009给出的规则起草。本标准代替TB/T1448—1982《通信信号产品的绝缘耐压》。与TB/T1448—1982相比，本标准主要技术变化如下：
一删除了不同海拨条件下进行绝缘耐压试验使用的调整表（见1982年版的表3、表4）；修改了绝缘耐压的技术要求（见表1、表2，1982年版的表1、表2）；增加了绝缘耐压测量适用范围（见5.3.2）；-增加了不同海拔条件下绝缘耐压测试时的修正系数要求（见表4)；修改了绝缘耐压试验方法（见6.2，1982年版的第2章）。本标准由中国铁道科学研究院集团有限公司标准计量研究所提出并归口。本标准起草单位：中国铁道科学研究院集团有限公司标准计量研究所、北京全路通信信号研究设计院集团有限公司、卡斯柯信号有限公司、河北德凯铁路器材有限公司。本标准主要起草人：陈海康、安海君、李小帅、金晓雷、杨锐、李春蜂。本标准所代替的标准历次版本发布情况：TB/T1448—1982。Ⅱ

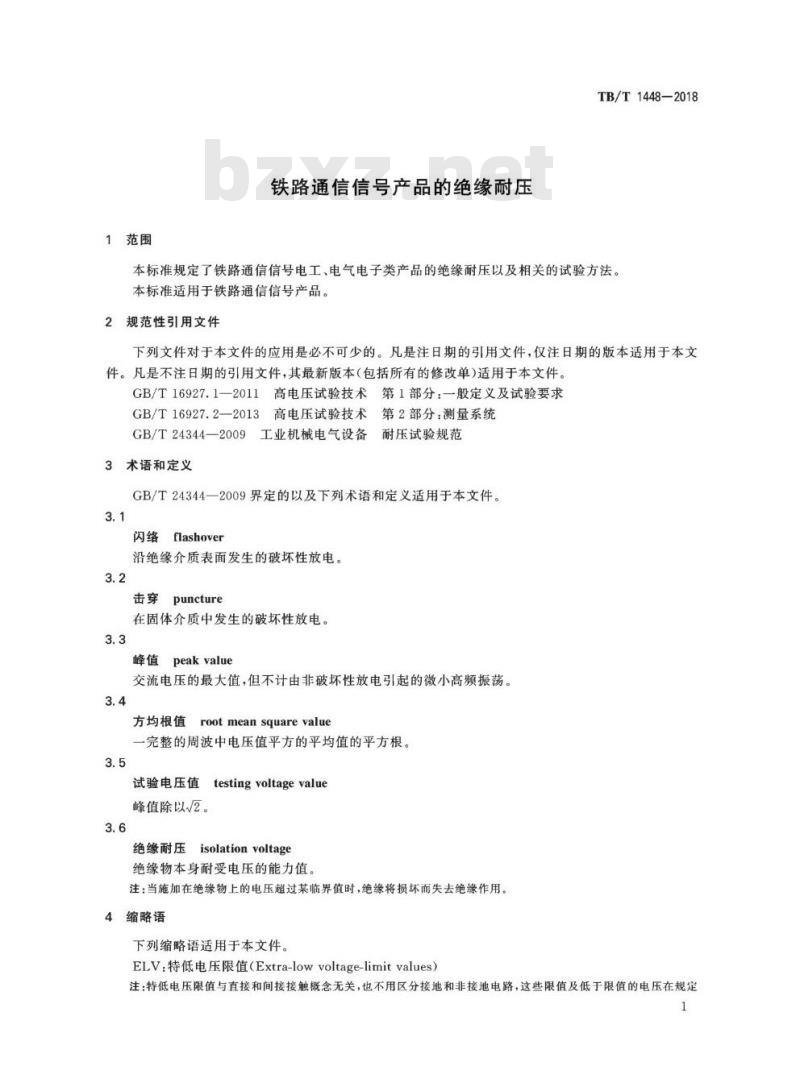

1范围
铁路通信信号产品的绝缘耐压
TB/T1448—2018
本标准规定了铁路通信信号电工、电气电子类产品的绝缘耐压以及相关的试验方法。本标准适用于铁路通信信号产品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求GB/T16927.2—2013高电压试验技术第2部分：测量系统GB/T24344—2009工业机械电气设备耐压试验规范3术语和定义
GB/T24344一2009界定的以及下列术语和定义适用于本文件。3.1
flashoverwwW.bzxz.Net
沿绝缘介质表面发生的破坏性放电。3.2
puncture
在固体介质中发生的破坏性放电。3.3
peakvalue
交流电压的最大值，但不计由非破坏性放电引起的微小高频振荡。3.4
rootmeansquarevalue
方均根值
一完整的周波中电压值平方的平均值的平方根。3.5
试验电压值
直testingvoltagevalue
峰值除以2。
绝缘耐压isolationvoltage
绝缘物本身耐受电压的能力值
注：当施加在绝缘物上的电压超过某临界值时，绝缘将损坏而失去绝缘作用。缩略语
下列缩略语适用于本文件。
ELV：特低电压限值（Extra-lowvoltage-limitvalues）注：特低电压限值与直接和间接接触概念无关，也不用区分接地和非接地电路，这些限值及低于限值的电压在规定1
TB/T1448—2018
的条件下对人体不会构成危险。技术要求

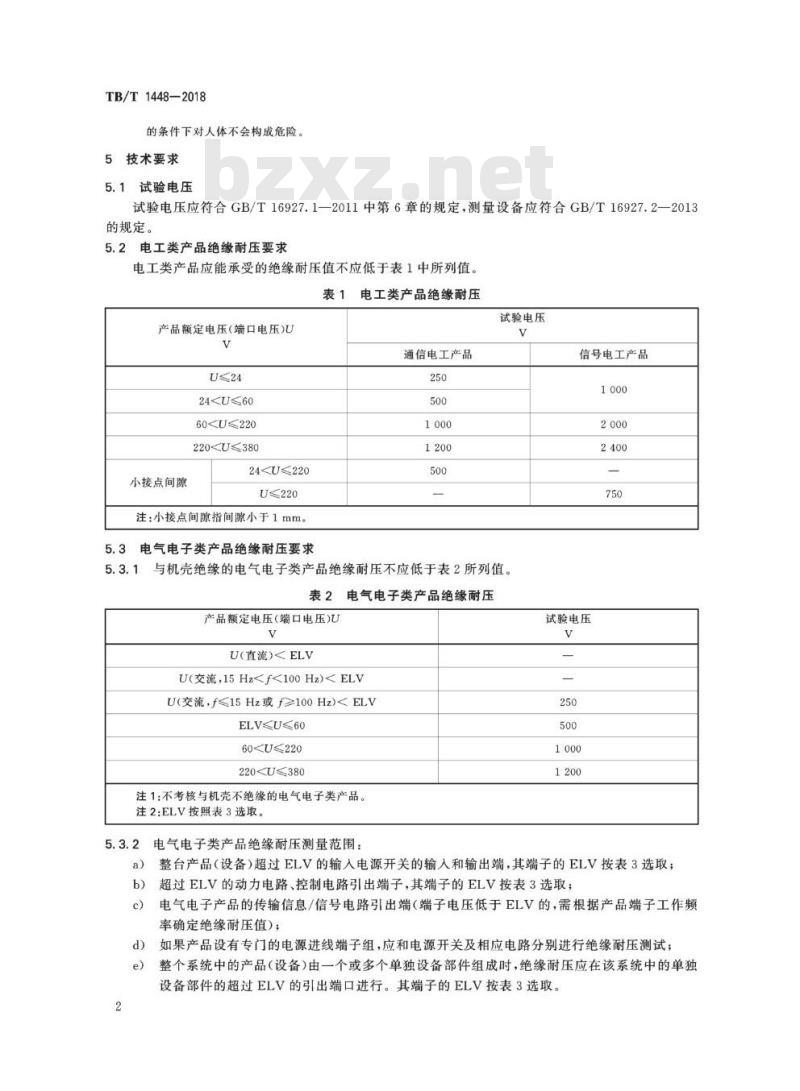

5.1试验电压
试验电压应符合GB/T16927.1—2011中第6章的规定，测量设备应符合GB/T16927.2—2013的规定。
电工类产品绝缘耐压要求
电工类产品应能承受的绝缘耐压值不应低于表1中所列值。表1
产品额定电压（端口电压）U
U≤24
2460U220
220小接点间
24U≤220
注：小接点间隙指间隙小于1mm。电气电子类产品绝缘耐压要求
电工类产品绝缘耐压
试验电压
通信电工产品
5.3.1与机壳绝缘的电气电子类产品绝缘耐压不应低于表2所列值表2
产品额定电压(端口电压)U
U（直流）电气电子类产品绝缘耐压
U(交流,15HzU(交流，f≤15Hz或f≥100Hz)60220注1：不考核与机壳不绝缘的电气电子类产品。注2:ELV按照表3选取。
电气电子类产品绝缘耐压测量范围：信号电工产品
试验电压
整台产品（设备）超过ELV的输人电源开关的输入和输出端，其端子的ELV按表3选取；超过ELV的动力电路、控制电路引出端子，其端子的ELV按表3选取；电气电子产品的传输信息/信号电路引出端（端子电压低于ELV的，需根据产品端子工作频率确定绝缘耐压值)；
如果产品设有专门的电源进线端子组，应和电源开关及相应电路分别进行绝缘耐压测试；整个系统中的产品（设备）由一个或多个单独设备部件组成时，绝缘耐压应在该系统中的单独设备部件的超过ELV的引出端口进行。其端子的ELV按表3选取。引出端性质
频率段
15~100
TB/T1448-2018
电压限值
正常（无故障）
注1：交流电压限值为正弦波均方根值（r.m.s)。注2：直流电压限值是无纹波直流电压值，无纹波直流电压指：纹波量的方均根值不大于10%的直流。（例：120V的无纹波直流，其峰值不超过137V)。注3：大于100Hz以上交流特低电压限值，尚无数据可用。不同海拔条件下绝缘耐压测试时的修正要求5.4
为保证在不同海拔条件下产品在使用时有足够的绝缘耐压耐受能力，产品使用海拔与试验海拨不同时，测量绝缘耐压海拨修正系数K，应满足表4的要求。表4
绝缘耐压的海拔修正系数K.
产品使用地点海拨
产品试验
地点海拔
注1：在以考核内绝缘质量为主的例行试验中，按有关产品标准的规定，试验电压取海拨1000m或2000m时产品的耐受电压值，不作修正。注2：试验电压值为常规型产品标准规定值与海拔修正系数K。的乘积。注3：海拨超过3500m以上，表4仅供参考，尤其是对超高压、特高压设备。示例：某通信信号产品，使用的海拨地点为3000m，试验地点为2000m，产品本身的绝缘耐压耐受值为1000V，则测量绝缘耐压值应为：1000×1.13=1130V。电气化区段与外线连接的通信产品的绝缘耐压要求5.5
在海拔1000m以下时，不应低于1800V。试验方法
6.1试验环境条件
在产品和技术要求没有明确规定试验条件时，绝缘耐压的测量应在下列条件下进行：a)
温度：+15℃~+35℃；
相对湿度：25%~75%
大气压力：86kPa~106kPa。
试验准备和测量
6.2.1在进行耐压试验前，清理试验场地，在被测的安全范围内，做好警示。按以下步骤进行：3
TB/T1448—2018
切断设备与外部供电电路连接；拆除设备与保护接地的功能连接；b)
电工类产品的绝缘耐压测量为独立的导电部分之间及导电部分与外壳(地)之间；电气电子类产品的绝缘耐压测量为独立的导电部分之间及引出端子与外壳之间；d)
如果产品端口包含浪涌保护器件，可断开这些器件后进行绝缘耐压测量。e）
6.2.2试验电压应从试验电压值的50%升至规定值，时间应大于2s，但小于10s。试验电压升至规定值后应保持的时间，一般情况下为1min。当升高试验电压25%时，可缩短试验时间至1s。保持时间过后应迅速降压，但不得突然切断，以免可能出现瞬变过程而导致故障或造成不正确的试验结果，6.2.3型式试验时，应在湿热试验后于湿热箱中进行。6.2.4在试验中不应出现绝缘击穿，表面闪络、绝缘介质显著发热或接人电路的电压表读数突然下降等现象。
参考文献
TB/T1448—2018
[1]GB/T20626.1—2017
7特殊环境条件
高原电工电子产品第1部分：通用技术要求[2]GB/T3805—2008
特低电压（ELV)限值
