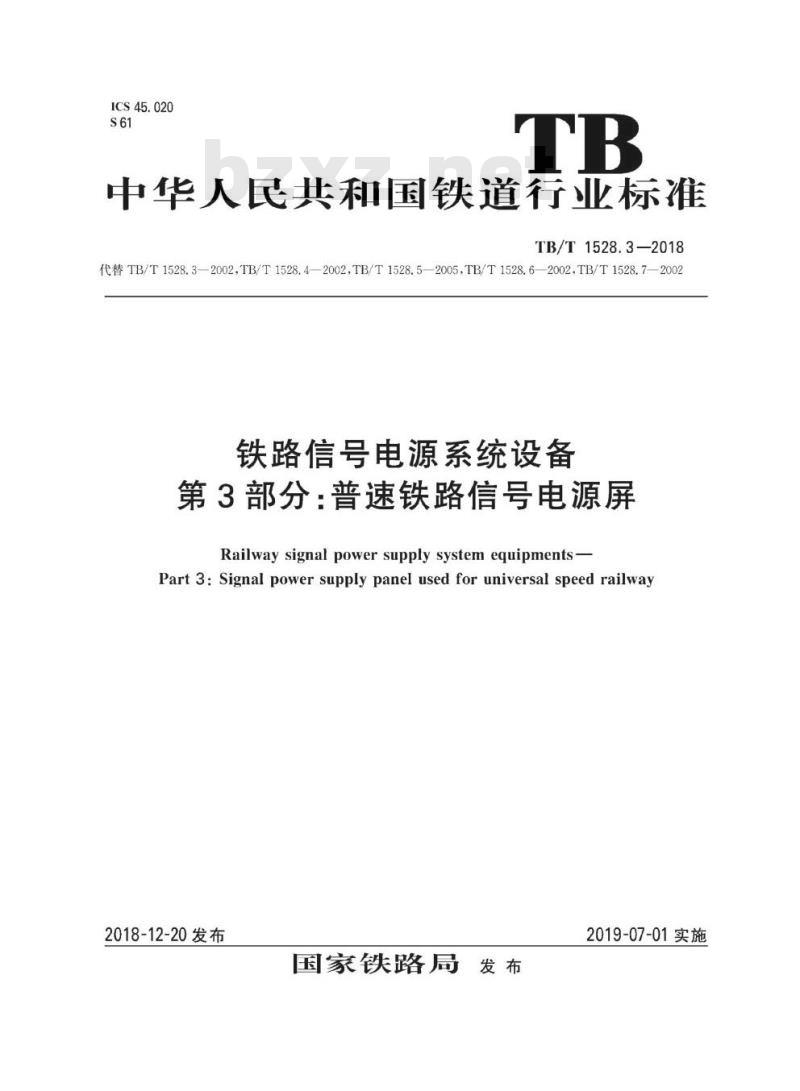

【TB铁路运输标准】 铁路信号电源系统设备第3部分:普速铁路信号电源屏

ICS45.020
中华人民共和国铁道行业标准
TB/T1528.3—-2018
代替TB/T1528.3—2002，TB/T1528.4—2002,TB/T1528.5—2005，TB/T1528.6—2002，TB/T1528.7—2002铁路信号电源系统设备
第3部分：普速铁路信号电源屏
Railway signal power supply system equipmentsPart3:Signalpowersupplypanelusedforuniversal speedrailway2018-12-20发布
国家铁路局
广发布
2019-07-01实施
规范性引用文件
产品组成、分类及型号
产品类型
技术要求
环境要求
输入电源范围
电源屏机柜命名及排列
结构要求
电气参数
负荷平衡·
额定工作制
隔离、分束及独立供电
防触电保护
过流、短路保护
雷电防护
保护接地
温升限值
元器件选择及安装
接线端子
绝缘导线
配线要求
指示灯、报警
监测单元功能及要求
安全防火
寿命与可靠性
介电性能
电气间隙和爬电间隙
电磁兼容性
低温性能
高温性能
交变湿热性能
不间断供电功能
三相交流转辙机电源
TB/T1528.3—2018
TB/T1528.3—2018
高频开关电源模块
5.3325Hz相敏轨道电路电源
5.34集中交流稳压设备
6检验规则
标志、包装、运输、储存
......
附录A（资料性附录）常用输出电源额定电压下的额定电流值10
TB/T1528《铁路信号电源系统设备》分为以下六个部分：第1部分：通用要求；
第2部分：铁路信号电源屏试验方法；第3部分：普速铁路信号电源屏；-第4部分：高速铁路信号电源屏；一第5部分：输入配电箱；
第6部分：不间断电源(UPS)及蓄电池组。本部分为TB/T1528的第3部分。
本部分按照GB/T1.1—2009给出的规则起草。TB/T1528.3—2018
本部分代替TB/T1528.3—2002《铁路信号电源屏第3部分：继电联锁信号电源屏》、TB/T1528.4—2002《铁路信号电源屏第4部分：计算机联锁信号电源屏》、TB/T1528.5一2005《铁路信号电源屏第5部分：驼峰信号电源屏》、TB/T1528.6一2002《铁路信号电源屏第6部分：区间信号电源屏》、TB/T1528.7—2002《铁路信号电源屏第7部分：25Hz信号电源屏》。本部分对TB/T1528.3—2002、TB/T1528.4—2002、TB/T1528.5—2005、TB/T1528.6—2002、TB/T1528.72002进行了整合修订。与TB/T1528.3—2002、TB/T1528.4—2002、TB/T1528.5—2005、TB/T1528.6—2002及TB/T1528.7—2002相比，除编辑性修改外，本部分主要技术变化如下：修改了产品分类（见3.2，TB/T1528.3—2002的4.1、TB/T1528.4—2002的4.1、TB/T1528.5—2005的4.1、TB/T1528.6—2002的4.1、TB/T1528.7—2002的4.1)；修改了产品型号（见3.3，TB/T1528.3—2002的4.2、TB/T1528.4—20022的4.2、
TB/T1528.5—2005的4.2、TB/T1528.6—2002的4.2、TB/T1528.7—2002的4.2)；修改了常用输出电源种类（见4.1、4.2、4.3及4.4，TB/T1528.3—2002的5.4.5、TB/T1528.4—2002的5.4.5、TB/T1528.5—2005的5.4.5、TB/T1528.6—2002的5.4.5、TB/T1528.7—2002的5.4.5)；
增加了三相交流转辙机电源要求（见5.31）；修改了高频开关电源模块要求（见5.32，TB/T1528.6—2002的5.5）；修改了25Hz相敏轨道电源要求（见5.33，TB/T1528.7—2002的5.4.8）。本部分由西安全路通号器材研究有限公司提出并归口。本部分起草单位：中国铁道科学研究院集团有限公司标准计量研究所、中国铁路广州局集团有限公司、西安思源科创轨道交通技术开发有限公司、天津铁路信号有限责任公司、北京鼎汉技术股份有限公司、西安全路通号器材研究有限公司。本部分主要起草人：田永平、陈建译、陈谊、戚万恒、刘延、付建华、郝丽娜。本部分所代替标准的历次版本发布情况：TB/T2474—1993、TB/T2475—1993、TB/T2669—1995、TB/T2315—1995；-TB/T1528.3—2002、TB/T1528.4—2002、TB/T1528.5—2005、TB/T1528.6—2002、TB/T1528.7—2002。

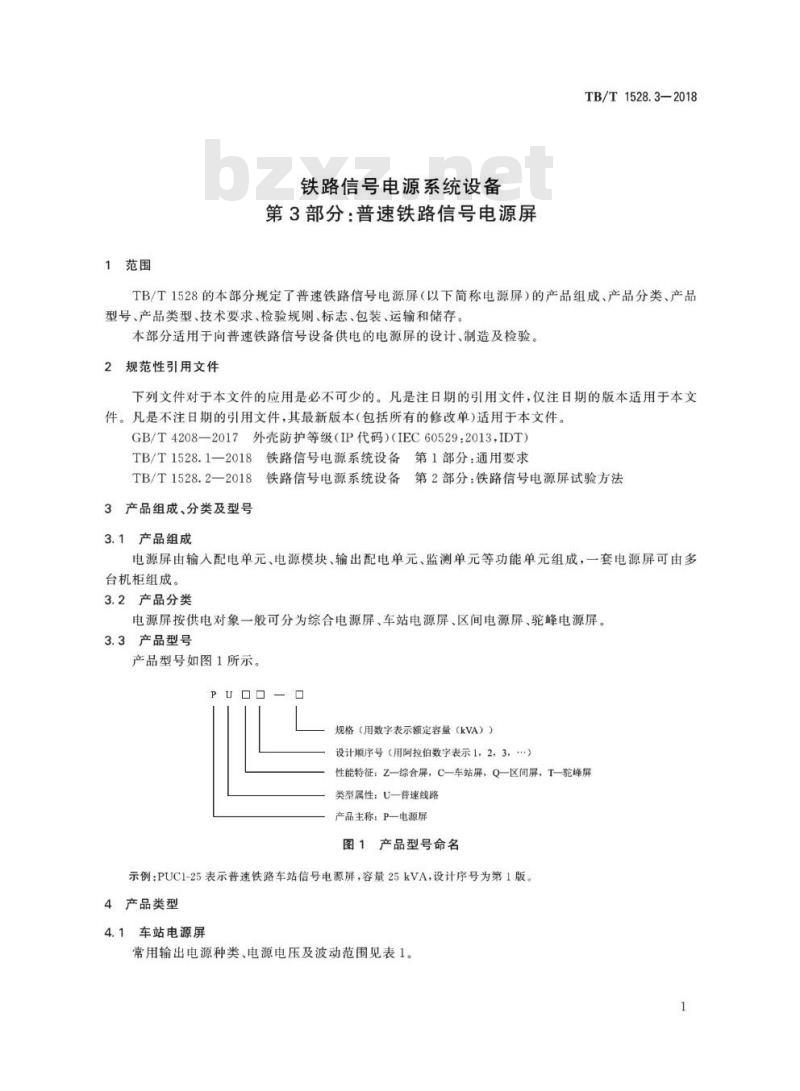

1范围
铁路信号电源系统设备
第3部分：普速铁路信号电源屏
TB/T1528.3—2018
TB/T1528的本部分规定了普速铁路信号电源屏（以下简称电源屏）的产品组成、产品分类、产品型号、产品类型、技术要求、检验规则、标志、包装、运输和储存。本部分适用于向普速铁路信号设备供电的电源屏的设计、制造及检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T4208—2017外壳防护等级（IP代码）（IEC60529：2013，IDT）TB/T1528.1-2018铁路信号电源系统设备第1部分：通用要求TB/T1528.2—2018铁路信号电源系统设备第2部分：铁路信号电源屏试验方法3产品组成、分类及型号
3.1产品组成
电源屏由输人配电单元、电源模块、输出配电单元、监测单元等功能单元组成，一套电源屏可由多台机柜组成。
3.2产品分类
电源屏按供电对象一般可分为综合电源屏、车站电源屏、区间电源屏、驼峰电源屏。3.3产品型号
产品型号如图1所示。
规格（用数字表示额定容量（kVA））设计顺序号（用阿拉伯数字表示1，2，3，）性能特征：Z一综合屏，C—车站屏，Q一区间屏，T—驼蜂屏类型属性：U一普速线路
产品主称：P一电源屏
图1产品型号命名
示例：PUC1-25表示普速铁路车站信号电源屏，容量25kVA，设计序号为第1版。4产品类型
4.1车站电源屏
常用输出电源种类、电源电压及波动范围见表1。1
TB/T1528.3—2018
车站电源屏常用输出电源种类、额定电压及波动范围输出电源种类
计算机联锁电源(1)*
计算机联锁电源（2)*
TDCS/CTC电源（1)
TDCS/CTC电源（2)4
信号点灯电源
25Hz轨道电源
25Hz局部电源
不对称高压脉冲轨道电路电源
道岔表示电源
直流转辙机电源
三相交流转辙机电源
继电器电源
表示灯电源
闪光电源
半自动闭塞电源
熔丝报警电源
稳压备用电源
信号集中监测电源
道岔缺口监测电源
站内电码化电源
计轴电源
不稳压备用电源（非隔离电源）每种电源都按双路独立供电配置区间电源屏
常用输出电源种类、电源电压及波动范围见表2。表2
额定输出电压及波动范围
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
AC110V±5V
AC220V±10V
AC220V±10V
DC220=28V
AC380V波动范围随输人变化）
AC24V±3V
AC24V士3V(闪光频率90~120次/min）DC(24~60)V±5V/DC(60~120)V±5VDC(24~60)V±5V
AC220V±10V
AC220V±10V
AC220V±10V
DC24+V
DC48+V
AC220V±10V
AC220V（波动范围随输人变化）区间电源屏常用输出电源种类、额定电压及波动范围输出电源种类bZxz.net
区间轨道电源
区间轨道继电器电源
区间信号点灯电源
站间联系电源
灯丝报警电源
额定输出电压及波动范围
AC220V±10V
DC(24~60)V±5V
DC(24~60)V±5V
计轴电源
监测电源
TB/T1528.3—2018
区间电源屏常用输出电源种类、额定电压及波动范围（续）输出电源种类
TDCS/CTC采集电源
信号集中监测采集电源
综合电源屏
常用输出电源种类、电源电压及波动范围见表1、表2。驼峰电源屏
常用输出电源种类、电源电压及波动范围见表3。表3
额定输出电压及波动范围
AC220V±10V
AC220V±10V
AC24V±3V
AC24V±3V
驼峰电源屏常用输出电源种类、额定电压及波动范围输出电源种类
电动直流转撒机电源
直流转辙机备用电源
电空转辙机电源
电空转辙机备用电源
继电器电源
信号点灯电源
轨道电路电源
道岔表示电源
表示灯电源
闪光灯电源
计算机采集电源
场间联系电源
雷达电源
雷达自检电源
减速器控制电源
测长电源
熔丝报警电源
摘钩显示电源
计算机系统电源
应急备用电源
稳压备用电源
不稳压备用电源（非隔离电源）额定输出电压及波动范围
DC220V
DC220V
AC220V±10V
AC220V
AC220V
DC24V±3V
DC24V±3V
DC24+V
DC(24~28)V±3V
AC220V±10V
DC24V±3V
AC220V±10V.或DC24V±3V
AC220V（波动范围随输人变化）AC220V±10V.或DC24V±3V
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
AC220V（波动范围随输人变化）3
TB/T1528.3—2018
5技术要求
5.1环境要求
环境要求应符合TB/T1528.1一2018中5.1的规定。5.2输入电源范围
5.2.1正常工作范围
输人电压范围应符合TB/T1528.1—2018中5.2.1的规定。5.2.2两路电源转换
两路电源转换应符合TB/T1528.1一2018中5.2.2的规定5.3电源屏机柜命名及排列
电源屏机柜命名及排列应符合TB/T1528.1—2018中5.3的规定。5.4结构要求
结构要求除应符合TB/T1528.1一2018中5.5的规定外，还应符合：电源屏机柜外形尺寸：800mm×600mm×2000mm（宽×深×高），地脚安装尺寸：630mma)
X370mm，安装孔：4-Φ14.5mm；外形尺寸及地脚安装尺寸见图2；机柜主体颜色采用PantoneGG-1201C色卡，颜色为428C；b）
机柜外壳防护等级应满足GB/T4208—2017中IP20的要求。单位为毫米
5.5电气参数
电源屏外形尺寸及地脚安装尺寸电气参数应符合TB/T1528.1—2018中5.6的规定。5.6负荷平衡
负荷平衡应符合TB/T1528.1—2018中5.7的规定。5.7额定工作制
额定工作制应符合TB/T1528.1—2018中5.8的规定。5.8隔离、分束及独立供电
隔离、分束及独立供电应符合TB/T1528.1—2018中5.9的规定。5.9防触电保护
防触电保护应符合TB/T1528.1—2018中5.10的规定。4
5.10过流、短路保护
过流、短路保护应符合TB/T1528.1一2018中5.11的规定。5.11雷电防护
雷电防护应符合TB/T1528.1—2018中5.12的规定。5.12保护接地
保护接地应符合TB/T1528.1—2018中5.13的规定。5.13温升限值
温升限值应符合TB/T1528.1—2018中5.14的规定。5.14噪声
噪声应符合TB/T1528.1—2018中515的规定。5.15元器件选择及安装
元器件选择及安装应符合TB/T1528.1一2018中5.16的规定。5.16接线端子
接线端子应符合TB/T1528.1—2018中5.17的规定。5.17绝缘导线
绝缘导线应符合TB/T1528.1—2018中5.18的规定。5.18配线要求
配线要求应符合TB/T1528.1—2018中5.19的规定。5.19指示灯、报警
指示、报警应符合TB/T1528.1一2018中5.20的规定。5.20监测单元功能及要求
监测单元功能及要求应符合TB/T1528.1—2018中5.21的规定。5.21安全防火
安全防火应符合TB/T1528.1一2018中5.22的规定。5.22寿命与可靠性
寿命与可靠性应符合TB/T1528.1—2018中5.23的规定。5.23穴余
允余应符合TB/T1528.1—2018中5.24的规定。5.24介电性能
介电性能应符合TB/T1528.1—2018中5.25的规定。5.25电气间隙和爬电间隙
电气间隙和爬电距离应符合TB/T1528.1—2018中5.26的规定。5.26电磁兼容性
电磁兼容性应符合TB/T1528.1—2018中5.27的规定。5.27低温性能
TB/T1528.3—2018
低温性能应符合TB/T1528.1一2018中5.28的规定。试验中、试验后，试验样品应能正常工作，试验样品外观应无异常，输出电压及允许波动范围应符合表1～表3的规定。5.28高温性能
高温性能应符合TB/T1528.1一2018中5.29的规定。试验中、试验后，试验样品应能正常工作，试验样品外观应无异常，输出电压及允许波动范围应符合表1～表3的规定。5.29交变湿热性能
交变湿热性能应符合TB/T1528.1一2018中5.30的规定。试验后，试验样品外观应无异常，输出电压及允许波动范围应符合表1～表3的规定，绝缘电阻及绝缘耐压应符合TB/T1528.1-2018中5
TB/T1528.3—2018
5.25的规定。
5.30不间断供电功能
不间断供电功能应符合以下规定：a）继电器电源在两路电源转换期间，应实现不间断供电；b）区间轨道直流电源、站内电码化直流电源在两路电源转换期间，应实现不间断供电；驼峰电源屏中直流电动转辙机电源、电空转辙机电源应设置专用备用电源，当输人电源停电c）
时，备用电源自动投人运行，输出电压下降至转辙机电源允许的电压下限值的持续时间不应小于2s。
5.31三相交流转辙机电源
三相交流转辙机电源应符合以下规定：a）：应采用与外电网隔离直供的方式供电：b）应设置相序检测装置，在三相电源断相或错相时应能发出报警信号。5.32高频开关电源模块
5.32.1输入功率因数
高频开关电源模块输人应具有功率因数校正功能，其输人功率因数PF值应大于0.90。5.32.2效率
高频开关电源模块的效率应符合以下规定a）采用输入输出之间不隔离的交流开关电源模块（输出配置工顺隔离变压器），额定工作条件下的效率应大于85%；
b）采用高频隔离的交流开关电源模块时，额定工作条件下的效率应大于82%。5.32.3输出电压调节范围
5.32.3.1用于继电器、轨道电路的直流DC24V高频开关电源输出电压调节范围可在23V～27V范围内连续可调
5.32.3.2用于轨道电路的直流DC48V高频开关电源输出电压调节范围可在46V54V范围内连续可调。
稳压精度
当输人电压在TB/T1528.1—2018的5.2.1规定的范围内，负载电流在额定值的0100%范围内变化时，其输出电压稳压精度绝对值不应大于3%。5.32.5基本保护功能
基本保护功能应符合以下规定：输出过电压保护值：UX（110土3)%V，保护关机后，需重新开机恢复；a)
输出过电流或限流，保护值：I。×（110士5）%A；b）要
输出欠电压保护值：U。X（95士3）%V：模块应具有温度保护功能。
直流高频开关电源输出纹波
5.32.6.1用于轨道电路的DC24V直流高频开关电源模块，输出纹波电压峰一峰值不应大于200mV，有效值不应大于50mV。
5.32.6.2用于轨道电路的DC48V直流高频开关电源模块，输出纹波电压峰一峰值不应大于400mV，有效值不应大于100mV。
5.32.7直流高频开关电源均分负载不平衡度直流高频开关电源模块采用均流并联工作方式时，同类型、同容量的模块应具有按比例均分负载的性能。在单台模块50%~100%额定输出电流范围内，其均分负载不平衡度不应超过输出电流额定值的±5%
5.3325Hz相敏轨道电路电源
5.33.1基本要求
TB/T1528.3—2018
25Hz相敏轨道电路电源应采用25Hz高频开关电源模块，并应符合以下规定：电源模块的输人功率因数应符合5.32.1的规定；a)
b）电源模块效率应符合5.32.2的规定；电源模块保护功能应符合5.32.5的规定；c
50Hz电压谐波分量：当输人电压在TB/T1528.1一2018的5.2.1规定的范围内，负载电流d
在额定值的0～100%范围内变化时，输出电压中50Hz谐波分量电压不应大于2%；e)
稳压精度：当输人电压在TB/T1528.1一2018的5.2.1规定的范围内，负载电流在额定值的0~100%范围内变化时，输出电压稳压精度绝对值不应大于3%f）失真度：在额定输人电压及额定负载的情况下，输出电压波形失真度不应大于5%g）输出电压频率：25Hz士0.3Hz。5.33.2相位角
当输入电压在TB/T1528.1一2018的5.2.1规定的范围内，负载电流在额定值的0～100%范围内变化时，局部电源电压超前与轨道电源电压相位角度应为90°士5°。5.33.3相位一致性
轨道电源各分束之间的电压相位应保持一致；局部电源各分束之间的电压相位应保持一致。5.34集中交流稳压设备
集中交流稳压设备应符合以下规定a）当输人电压在TB/T1528.1一2018的5.2.1规定的范围内，负载电流在额定值的30%~100%范围内变化时，集中交流稳压设备的输出电压稳压精度绝对值应不大于3%；b）集中交流稳压设备应能承受5min、额定容量120%的过载能力；当集中交流稳压设备发生故障时，应自动旁路由外电网直接供电，并可手动断开稳压设备输人。c）
6检验规则
6.1检验分类
电源屏的检验分为型式检验及出厂检验。6.2型式检验
6.2.1凡属下列情况之一者，电源屏应进行型式检验：新产品或老产品转厂生产的试制定型鉴定时；a）
b）正式生产后，如设计、结构、工艺、重要元器件等的变更可能影响产品性能时；连续生产时，每五年进行一次；c)
产品长期停产后，恢复生产时：e)
出厂检验结果与上次型式检验有较大差异时。6.2.2型式检验的项目见表4。
6.2.3经过型式检验的设备，不应作为合格品出厂。6.3出厂检验
6.3.1每台产品经制造商检验部门逐台检验合格后，并附有产品质量合格证才能出厂。6.3.2电源屏的出厂检验应逐台进行。6.3.3出厂检验的项目见表4。
6.3.4检验中出现任一故障，应停止检验，待查处故障原因并排除后，做出标记并重新进行出厂检验。如仍出现故障，则判该产品不合格。7
TB/T1528.3-2018
检验项目
两路电源转换
电源屏机柜命名
般要求
电源模块结构
机柜外形尺寸
机柜主体颜色
机柜外壳防护等级
电气参数
隔高、分束及独立供电
防触电的保护
过流、短路防护
防雷接地电阻
雷电电磁脉冲防护性能
保护接地
温升限值
接线端子
绝缘导线
配线要求
指示灯、报警
基本要求
监测及显示内容
监测精度
监测报警内容
监测报警功能要求
监测信息的保存
监测信息统计
通信协议
监测单元硬件要求
上传监测内容
绝缘电阻
绝缘耐压
型式检验、出厂检验项目
技术要求对应条款
检验方法对应条款
TB/T1528.22018
中4.2.1、4.2.2
目视检查
TB/T1528.2—2018中4.1
TB/T1528.2—2018中4.4
TB/T1528.2—2018中4.3
TB/T1528.2—2018中4.5
TB/T1528.2—2018中4.6
TB/T1528.2—2018中4.7
TB/T1528.2—2018中4.8
TB/T1528.2—2018中4.9.1
TB/T1528.2—2018中4.9.2
TB/T1528.22018中4.10
TB/T1528.2—2018中4.11
TB/T1528.2—2018中4.12
目视检查
TB/T1528.2—2018中4.13
TB/T1528.2—2018中4.14
TB/T 1528. 2—2018 中 4.15
TB/T1528.2—2018中4.16.1
TB/T1528.22018中4.16.2
TB/T1528.2—2018中4.16.3
TB/T1528.2—2018中4.16.4
TB/T1528.2—2018中4.16.5
TB/T1528.2—2018中4.16.6
TB/T1528.2—2018中4.16.7
TB/T1528.2—2018中4.16.8
TB/T1528.2—2018中4.16.9
TB/T1528.2—2018中4.16.10
TB/T1528.22018中4.17
TB/T1528.22018中4.18.1
TB/T1528.2—2018中4.18.2
