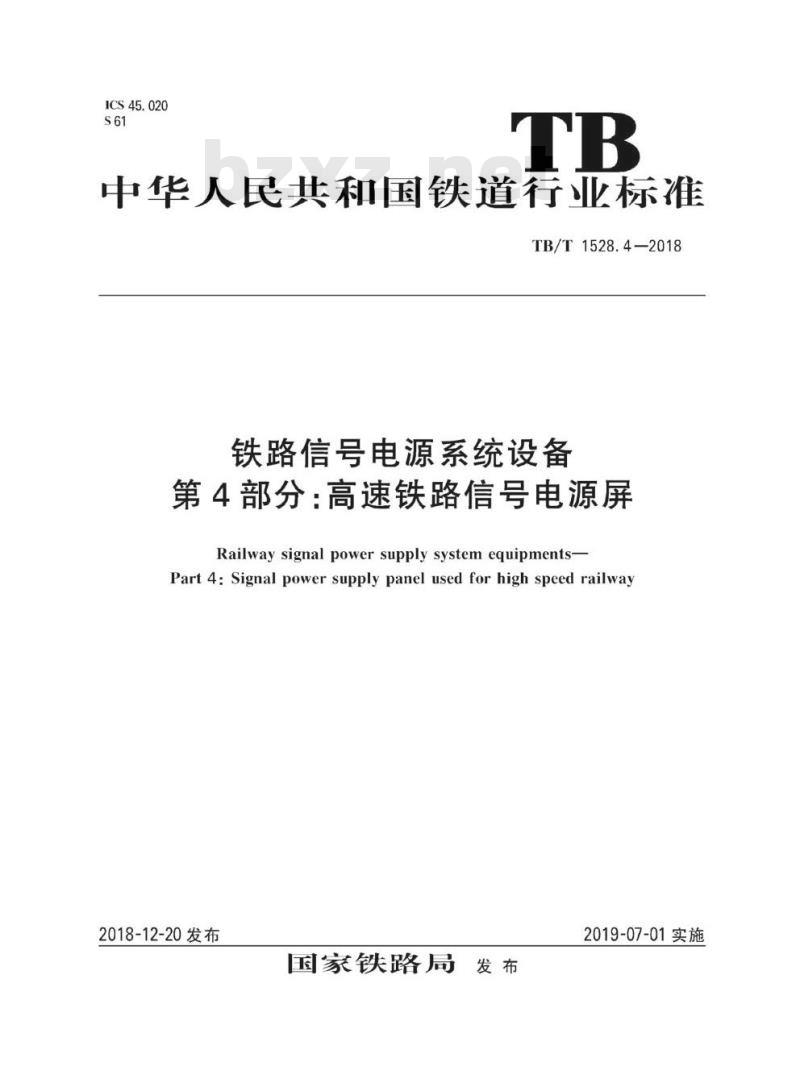

【TB铁路运输标准】 铁路信号电源系统设备第4部分:高速铁路信号电源屏

ICS 45.020
中华人民共和国铁道行业标准
TB/T1528.4—2018
铁路信号电源系统设备
第4部分：高速铁路信号电源屏
RailwaysignalpowersupplysystemequipmentsPart 4: Signal power supply panel used for high speed railway2018-12-20发布
国家铁路局发布
2019-07-01实施

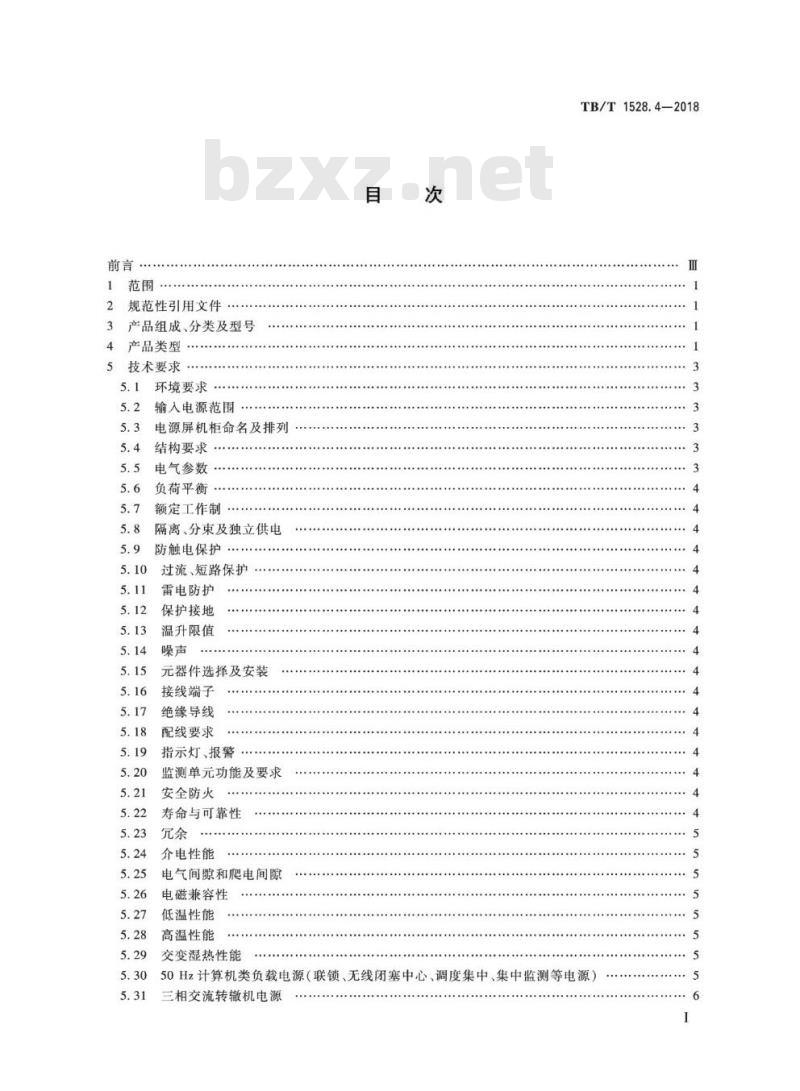

规范性引用文件
产品组成、分类及型号
产品类型
技术要求
环境要求
输入电源范围
电源屏机柜命名及排列
结构要求
电气参数
负荷平衡
额定工作制
隔离、分束及独立供电
防触电保护
过流、短路保护
雷电防护
保护接地
温升限值
元器件选择及安装
接线端子
绝缘导线
配线要求
指示灯、报警
监测单元功能及要求
安全防火
寿命与可靠性
介电性能
电气间隙和肥电间隙
电磁兼容性
低温性能
高温性能
交变湿热性能
TB/T1528.4—2018
50Hz计算机类负载电源（联锁、无线闭塞中心、调度集中、集中监测等电源）三相交流转辙机电源
TB/T1528.42018

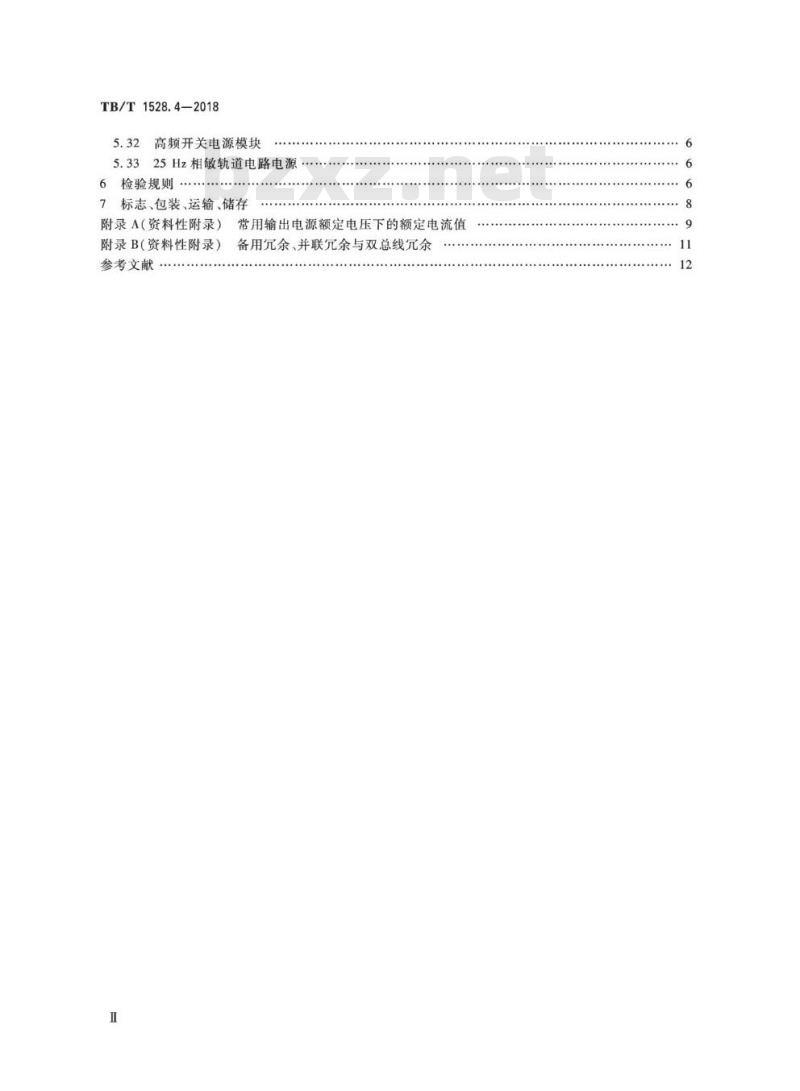

5.32高频开关电源模块
5.3325Hz相敏轨道电路电源
6检验规则….
7标志、包装、运输、储存
附录A（资料性附录）
常用输出电源额定电压下的额定电流值附录B（资料性附录）
备用余、并联允余与双总线允余参考文献

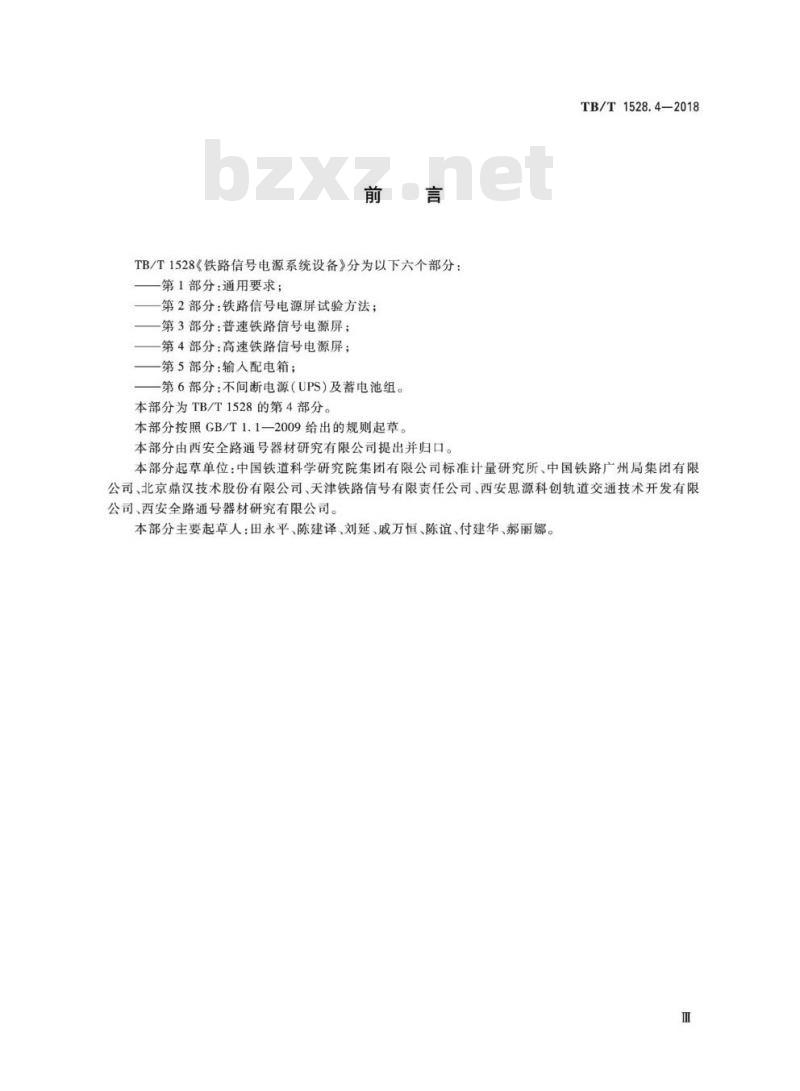

TB/T1528《铁路信号电源系统设备》分为以下六个部分：第1部分：通用要求；
-第2部分：铁路信号电源屏试验方法；第3部分：普速铁路信号电源屏；一第4部分：高速铁路信号电源屏；第5部分：输人配电箱；
—第6部分：不间断电源（UPS）及蓄电池组。本部分为TB/T1528的第4部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由西安全路通号器材研究有限公司提出并归口。TB/T1528.4-2018
本部分起草单位：中国铁道科学研究院集团有限公司标准计量研究所、中国铁路广州局集团有限公司、北京鼎汉技术股份有限公司、天津铁路信号有限责任公司、西安思源科创轨道交通技术开发有限公司、西安全路通号器材研究有限公司。本部分主要起草人：田永平、陈建译、刘延、威万恒、陈谊、付建华、郝丽娜。Ⅲ

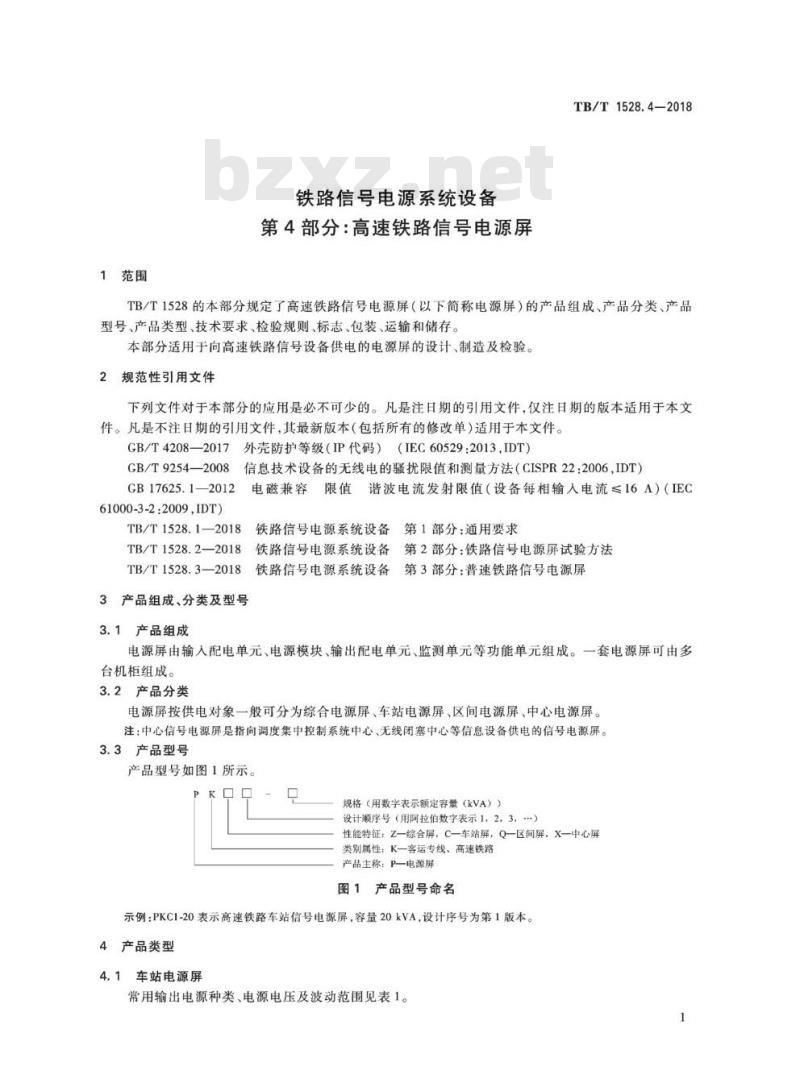

1范围
铁路信号电源系统设备
第4部分：高速铁路信号电源屏
TB/T1528.4-2018
TB/T1528的本部分规定了高速铁路信号电源屏（以下简称电源屏）的产品组成、产品分类、产品型号、产品类型、技术要求、检验规则、标志、包装、运输和储存。本部分适用于向高速铁路信号设备供电的电源屏的设计、制造及检验。2规范性引用文件
下列文件对于本部分的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T42082017外壳防护等级（IP代码）（IEC60529：2013，IDT）GB/T9254—2008信息技术设备的无线电的骚扰限值和测量方法（CISPR22:2006,IDT）GB17625.1—2012
61000-3-2:2009,IDT)
TB/T1528.1—2018
限值谐波电流发射限值（设备每相输人电流≤16A）（IEC电磁兼容
铁路信号电源系统设备
第1部分：通用要求
TB/T1528.2—2018
3铁路信号电源系统设备
第2部分：铁路信号电源屏试验方法TB/T1528.3—2018
3产品组成、分类及型号
3.1产品组成
铁路信号电源系统设备
第3部分：普速铁路信号电源屏
电源屏由输人配电单元、电源模块、输出配电单元、监测单元等功能单元组成。一套电源屏可由多台机柜组成。
3.2产品分类
电源屏按供电对象一般可分为综合电源屏、车站电源屏、区间电源屏、中心电源屏。注：中心信号电源屏是指向调度集中控制系统中心、无线闭塞中心等信息设备供电的信号电源屏。3.3产品型号
产品型号如图1所示。
规格（用数字表示额定容量（kVA））设计顺序号（用阿拉伯数字表示1，2，3，）性能特征：Z一综合屏，C一车站屏，Q一区间屏，X一中心屏类别属性：K一客运专线、高速铁路产品主称：P一电源屏
图1产品型号命名
示例：PKC1-20表示高速铁路车站信号电源屏，容量20kVA，设计序号为第1版本。4产品类型
4.1车站电源屏
常用输出电源种类、电源电压及波动范围见表1。1
TB/T1528.4—2018
计算机联锁（1)
计算机联锁(2)
车站电源屏常用输出电源种类、额定电压及波动范围输出电源种类
列控中心(TCC)(1)\
列控中心(TCC)(2)\
安全数据网（1)
安全数据网（2）
调度集中(CTC)(1)
调度集中(CTC)(2)
临时限速服务器（TSRS)(1)
临时限速服务器（TSRS)(2)
临时限速服务器（TSRS)(3)
道岔缺口监测
站内信号点灯电源
25Hz轨道电路
电码化电源
交流转辙机电源
直流转辙机电源
道岔表示电源
继电器电源
灯丝报警电源
信号集中监测电源
稳压备用电源
轨道电源
局部电源
不稳压备用电源（非隔离电源）不稳压备用电源（非隔离电源）\每种电源都按双路独立供电配置。\为三路独立供电。
区间电源屏
常用输出电源种类、电源电压及波动范围见表2。表2Www.bzxZ.net
区间轨道电源
额定输出电压及波动范围
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
DC24VV
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
AC220V±10V
AC110V±5V
AC380V（波动范围随输人变化）DC220V±10V
AC220V±10V
DC24tV
DC (24~120)V±5V
AC220V±10V
AC220V±10V
AC220V（波动范围随输人变化）AC220V（波动范围随输入变化）区间电源屏常用输出电源种类、额定电压及波动范围输出电源种类
区间轨道继电器电源
站间联系电源
区间信号点灯
中心电源屏
常用输出电源种类、电源电压及波动范围见表3。额定输出电压及波动范围
DC(24~120)V±5V
AC220V±10V
表3中心电源屏常用输出电源种类、额定电压及波动范围输出电源种类
A系交流稳压电源（1)
B系交流稳压电源(2)\
稳压备用电源
不稳压备用电源（非隔离电源）“每种电源都按双路独立供电配置。4.4
综合电源屏
常用输出电源种类、电源电压及波动范围见表1、表2、表3。5技术要求
5.1环境要求
TB/T1528.4-2018
额定输出电压及波动范围
AC220V±10V
AC220V±10V
AC220V±10V
AC220V（波动范围随输入变化）电源系统设备的环境要求应符合TB/T1528.1—2018中5.1的规定。5.2
输入电源范围
输电压范围应符合TB/T1528.1一2018中5.2的规定。5.3电源屏机柜命名及排列
电源屏机柜命名及排列应符合TB/T1528.12018中5.3的规定。5.4结构要求
结构要求除应符合TB/T1528.1—2018中5.5的规定外，还应符合：a)
电源屏机柜外形尺寸：800mm×600（800）mm×2250mm（宽×深×高），地脚安装尺寸：630mm×370（570）mm，安装孔：4-Φ14.5mm；外形尺寸及地脚安装尺寸如图2所示；机柜主体颜色采用PantoneCG-1201C色卡，颜色为428C；机柜外壳防护等级应满足CB/T4208—2017中IP20的要求。单位为毫米
800×600×2250机柜
5.5电气参数
5.5.1额定容量
b）800×800×2250机柜
电源屏外形尺寸及地脚安装尺寸电源屏常用的额定容量优选值为5kVA，10kVA，15kVA,20kVA，30kVA，40kVA,60kVA。5.5.2额定工作电压
电源屏常用的额定工作电压优选值如下：a）输人回路：交流380V；
TB/T1528.4—2018
输出回路：交流24V,110V,220V,380V；b）
直流24V，48V,24V120V可调，220V。5.5.3额定工作电流
额定工作电流应符合TB/T1528.12018中5.6.3的规定。5.5.4效率及功率因数
效率和功率因数应符合TB/T1528.1—2018中5.6.4的规定。5.5.5额定输出电压及允许波动范围当输入电压在5.2的规定范围内，电源屏各回路负载在附录A中额定电流值的30%~100%范围变化时，输出电压及允许波动范围应符合表1~表3的规定。5.6负荷平衡
负荷平衡应符合TB/T1528.1—2018中5.7的规定。5.7额定工作制
额定工作制应符合TB/T1528.1-2018中5.8的规定。5.8隔离、分束及独立供电
隔离、分束及独立供电应符合TB/T1528.12018中5.9的规定。5.9防触电保护
防触电保护应符合TB/T1528.1—2018中5.10的规定。5.10过流、短路保护
过流、短路保护应符合TB/T1528.1—2018中5.11的规定。5.11雷电防护
雷电防护应符合TB/T1528.1—2018中5.12的规定。5.12保护接地
保护接地应符合TB/T1528.1—2018中5.13的规定。5.13温升限值
温升限值应符合TB/T1528.1—2018中5.14的规定。5.14噪声
噪声应符合TB/T1528.1—2018中5.15的规定。5.15元器件选择及安装
元器件选择及安装应符合TB/T1528.1—2018中5.16的规定。5.16接线端子
接线端子应符合TB/T1528.1—2018中5.17的规定。5.17绝缘导线
绝缘导线应符合TB/T1528.1—2018中5.18的规定。5.18配线要求
配线要求应符合TB/T1528.1—2018中5.19的规定。5.19指示灯、报警
指示灯、报警应符合TB/T1528.1—2018中5.20的规定。5.20监测单元功能及要求
监测单元功能及要求应符合TB/T1528.1-2018中5.21的规定。5.21安全防火
安全防火应符合TB/T1528.1—2018中5.22的规定。5.22寿命与可靠性
寿命与可靠性的要求应符合TB/T1528.1—2018中5.23的规定。4
余的要求应符合TB/T1528.1—2018中5.24的规定。各类允余方式参见附录B。
5.24介电性能
介电性能应符合TB/T1528.1—2018中5.25的规定。5.25电气间隙和爬电间隙
电气间隙和爬电距离的要求应符合TB/T1528.1—2018中5.26的规定。5.26电磁兼容性
TB/T1528.4-2018
电磁兼容性的要求应符合TB/T1528.1一2018中5.27的规定。同时辐射骚扰应符合GB/T9254—2008中对A级信息技术设备（ITE）的规定。5.27低温性能
低温性能的要求应符合TB/T1528.1-2018中5.28的规定。试验中、试验后，试验样品应能正常工作，试验样品外观应无异常，输出电压及允许波动范围应符合表1～表3的规定。5.28高温性能
高温性能的要求应符合TB/T1528.1-2018中5.29的规定。试验中、试验后，试验样品应能正常工作，试验样品外观应无异常，输出电压及允许波动范围应符合表1～表3的规定。5.29交变湿热性能
交变湿热性能应符合TB/T1528.1一2018中5.30的规定。试验后，试验样品外观应无异常，输出电压及允许波动范围应符合表1~表3的规定，绝缘电阻及绝缘耐压应符合TB/T1528.1—2018中5.25的规定。
5.3050Hz计算机类负载电源（联锁、无线闭塞中心、调度集中、集中监测等电源）电源系统中采用UPS作为系统稳压电源向50Hz计算机类负载电源供电，负载的谐波电流符合GB/T17625.1—2012中D类限值的要求，在下列条件下，50Hz计算机类负载电源供电输出电压动态特性应不超过图3的限值：
a）改变运行方式时（例如：正常运行与储能供电运行转换时、主备机切换时、电源切换时）；根据TB/T1528.2一2018附录A、附录B的要求，在线性负载和基准非线性负载下，突加/突b）
减负载时。
标称傅
暂态持续时间(ms)
图3输出电压动态性能限值
过车皙态機限
外床暂态极限
TB/T1528.4—2018
三相交流转辙机电源
三相交流转辙机电源应符合以下规定应采用与外电网隔离直供的方式供电；a)
应设置相序检测装置，在三相电源断相或错相时应能发出报警信号。b）
高频开关电源模块
高频电源模块的要求应符合TB/T1528.3—2018中5.32的规定。5.3325Hz相敏轨道电路电源
25Hz相敏轨道电路电源的要求应符合TB/T1528.3—2018中5.33的规定。6检验规则
检验分类
电源屏的检验分为型式检验、出厂检验。6.2
型式检验
凡属下列情况之一者，电源屏应进行型式检验：新产品或老产品转场生产的试制定型鉴定时；正式生产后，如设计、结构、工艺、重要元器件等的变更可能影响产品性能时：连续生产时，每五年进行一次；产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时。型式检验的项目见表4。
经过型式检验的设备，不应作为合格品出厂。6.3出厂检验
每台产品经制造商检验部门逐台检验合格后，并附有产品质量合格证才能出厂。电源屏的出厂检验应逐台进行。出厂检验的项目见表4。
检验中出现任一故障，应停止检验，待查处故障原因并排除后，做出标记并重新进行出厂检验。如仍出现故障，则判该产品不合格。表4
两路电源转换
检验项目
电源屏机柜命名
-般要求
电源模块结构
结构要求
效率及功率因数
机柜外形尺寸
机柜主体颜色
机柜外壳防护等级
输出电压及允许波动范围
隔离、分束及独立供电
型式试验、出厂检验项目
技术要求
对应条款
检验方法对应条款
TB/T1528.2—2018 中4.2.1,4.2. 2目视检查
TB/T1528.2—2018中4.1
TB/T1528.2—2018中4.4
TB/T1528.2—2018中4.3
TB/T1528.2—2018中4.6
防触电的保护
检验项目
过流、短路防护
雷电防护
保护接地
温升限值
接线端子
绝缘导线
配线要求
指示灯、报警
监测单元功能
及要求
介电性能
防雷接地电阻
型式试验、出厂检验项目（续）型式
雷电电磁脉冲防护性能
基本要求
监测及显示内容
监测精度
监测报警内容
监测报警功能要求
监测信息的保存
监测信息统计
通信协议
监测单元硬件要求
上传监测内容
绝缘电阻
绝缘耐压
电气间隙和爬电距离
电磁兼容
低温性能
高温性能
交变湿热性能
50Hz计算机类负载电源
三相交流转辙机电源
输人功率因数
高频开关电源
输出电压调节范围
技术要求
对应条款
TB/T1528.4-2018
检验方法对应条款
TB/T1528.2—2018中4.7
TB/T1528.2—2018中4.8
TB/T1528.2—2018中4.9.1
TB/T1528.2—2018中4.9.2
TB/T1528.2—2018中4.10
TB/T1528.2—2018中4.11
TB/T 1528.2—2018中 4.12
目视检查
TB/T1528.2—2018中4.13
TB/T1528.2—2018中4.14
TB/T1528.2—2018中4.15
TB/T1528.2—2018中4.16.1
TB/T1528.2—2018中4.16.2
TB/T1528.2—2018中4.16.3
TB/T1528.2—2018中4.16.4
TB/T1528.2—2018中4.16.5
TB/T1528.2—2018中4.16.6
TB/T1528.2—2018中4.16.7
TB/T1528.2—2018中4.16.8
TB/T1528.2—2018中4.16.9
TB/T1528.2—2018中4.16.10
TB/T1528.2—2018中4.17
TB/T1528.2—2018中4.18.1
TB/T1528.2—2018中4.18.2
TB/T1528.2—2018中4.19
TB/T1528.2—2018中4.20
TB/T1528.2—2018中4.21
TB/T1528.2—2018中4.22
TB/T1528.2—2018中4.23
TB/T1528.2—2018中4. 32
TB/T1528.2—2018中4.28
TB/T1528.2—2018中4.30.1
TB/T1528.2—2018中4.30.2
TB/T1528.4—2018
高频开关电源
检验项目
稳压精度
基本保护功能
输出纹波电压
均分负载不平衡度
输人功率因数
电源模块效率
电源模块保护功能
25Hz相敏轨道
电路电源
型式试验、出厂检验项目（续）型式
50Hz电压谐波分量
稳压精度
电压波形失真度
输出电压频率
相位角
相位一致性
标志、随机资料及附件、包装
注：“V\表示应检验项目，“一\表示不必检验项目标志、包装、运输、储存
技术要求
对应条款
检验方法对应条款
TB/T 1528.2—2018 中 4. 30. 3TB/T1528.2—2018中4.30.4
TB/T1528.2—2018中4.30,5
TB/T1528.2—2018中4.30.6
TB/T1528.2—2018中4.29.1
TB/T1528.2—2018中4.29.2
TB/T1528.2—2018中4.29.3
TB/T1528.2—2018中4.29.4
TB/T1528.2—2018中4.29.5
TB/T1528.2—2018中4.29.6
TB/T1528.2-
—2018中4.29.7
TB/T1528.2-
2018中4.29.8
TB/T1528.2-
—2018中4.24
标志、包装、运输和储存应符合TB/T1528.1—2018中第7章的规定，并应符合：a)
蓄电池最长储存时间为20℃时不超过6个月，30℃时不超过3个月，40℃不超过1.5个月；蓄电池进行长期储存时，应每3个月进行一次均充；电源模块及不间断电源单元进行长时间储存时，应每3个月进行一次上电开机，上电开机时间不应少于15min。
