【HG化工标准】 橡胶塑料机械涂漆通用技术条件

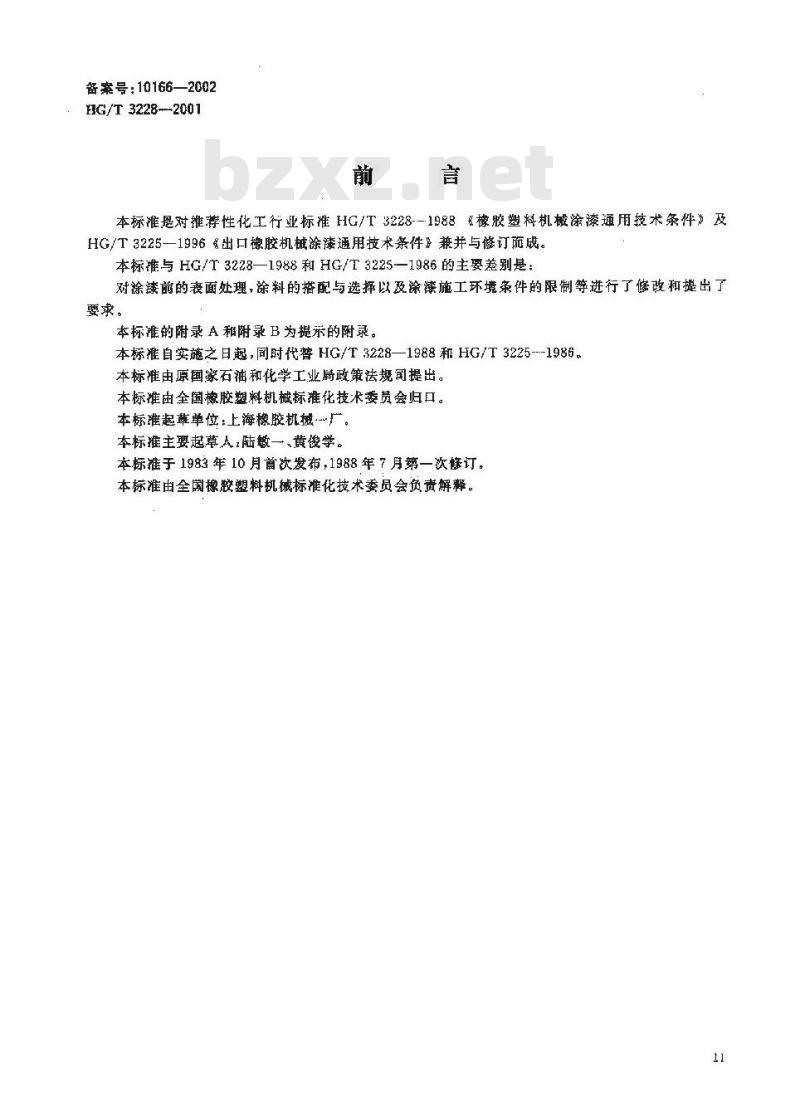

备案号：10166—2002
HG/T3228-2001
本标准是对推荐性化工行业标准HG/T3228---1988《橡胶塑料机械涂漆通用技术条件》及HG/T3225—1996&出口橡胶机械涂通用技术条件》兼并与修订而感。本标准与HG/T3228—1988和HG/T3225—1986的主要差别是：对涂漾前的表面处理，涂料的搭配与选择以及涂漆施工环境条件的限制等进行了修改和提出了要求。
本标准的附录 A和附录B为提采的附录。本标准自实施之日起，同时代替HG/T3228—1988和HG/T3225---1986。本标准由原国家石油和化学工业局政策法规同提出。本标准由全国橡胶塑料机械标准化技术委贫会归口。本标准起草单位：上海橡胶机械·广。本标推主要起草人,陆数一、黄俊学。本标准于 1983年 10月首次发布,1988 年 7月第一次修订。本标准由全国橡胶塑料机械标准化技术委员会负责解释。11

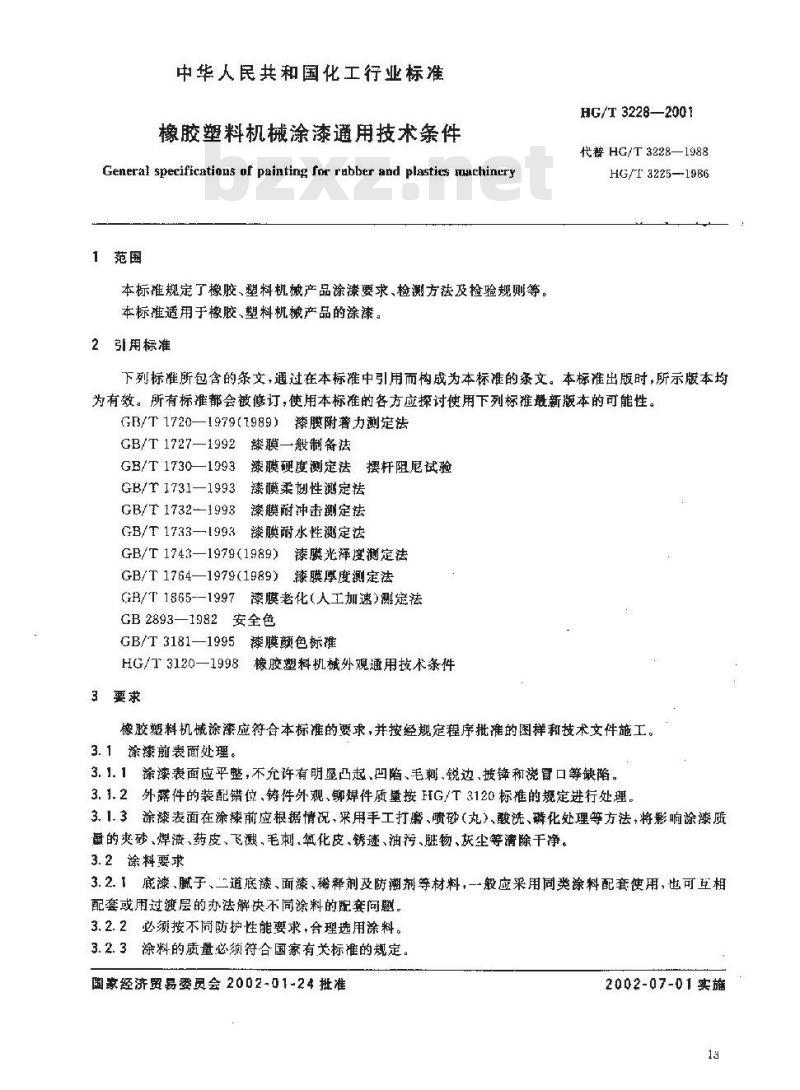

中华人民共和国化工行业标准
橡胶塑料机械涂漆通用技术条件General specifications of painting for rabber and plasties machincry1范围
本标准规定了橡胶、塑料机械产品涂漆要求、检测方法及检验规则等。本标适用于橡胶、塑料机械产品的涂漆。2引用标准
HG/T3228—2001
代替 HG/T 3228—1988
HG/I 3225--1986
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标谁都会被修订，使用本标准的各方应探讨使用下列标准般新版本的可能性。GB/T1720—1979（T989）漆膜附著力测定法GB/T1727—1992漆膜—般制备法GB/T1730—1993漆膜硬度测定法摆杆阻尼试验GB/TI731—1993漆膜柔刺性測定法GB/T1732-—1998漆膜耐冲击测定法GB/T1733—1993漆膜耐水性测定法GB/T1743—1979（1989）漆膜光泽度测定法GB/T1764—1979(1989）漆膜厚度测定法GB/T1865--1997漆膜老化（人工加速）测定法GB2893—1982安全色
GB/T3181—1995漆膜颜色标准
HG/T3120—1998橡胶塑料机械外观通用技术条件3要求
像胶塑料机械涂漆应符合本标准的要求，并按经规定程序批准的图样和技术文件施工。3.1涂漆前表面处理。
3.1.1涂漆表面应平整，不允许有明显凸起、凹陷、毛刺、锐边、披锋和冒口等缺陷。3.1.2外露件的装配错位、铸外观、铆焊件质量按FIG/T3120标准的规定进行处理。3.1.3涂漆表面在涂漆前应根据情况、采用手工打磨、喷砂（丸）、酸洗、磷化处理等方法，将影响涂漆所画的夹砂、焊渍、药皮、飞，毛刺、筑化皮，锈迹、油污、脏物、灰坐等清除干净。3.2涂料要求
3.2.1底漆、腻子、二道底漆、面漆、稀释剂及防测剂等材料，一-般应采用同类涂料配套使用，也可互相配套或用过渡层的办法解决不同涂料的配套问题。3.2.2必须按不尚防护性能要求，合理选用涂料。3.2.3涂料的质量必须符合国家有关标准的规定。国家经济贸易委员会2002-01-24批准2002-07-01实施

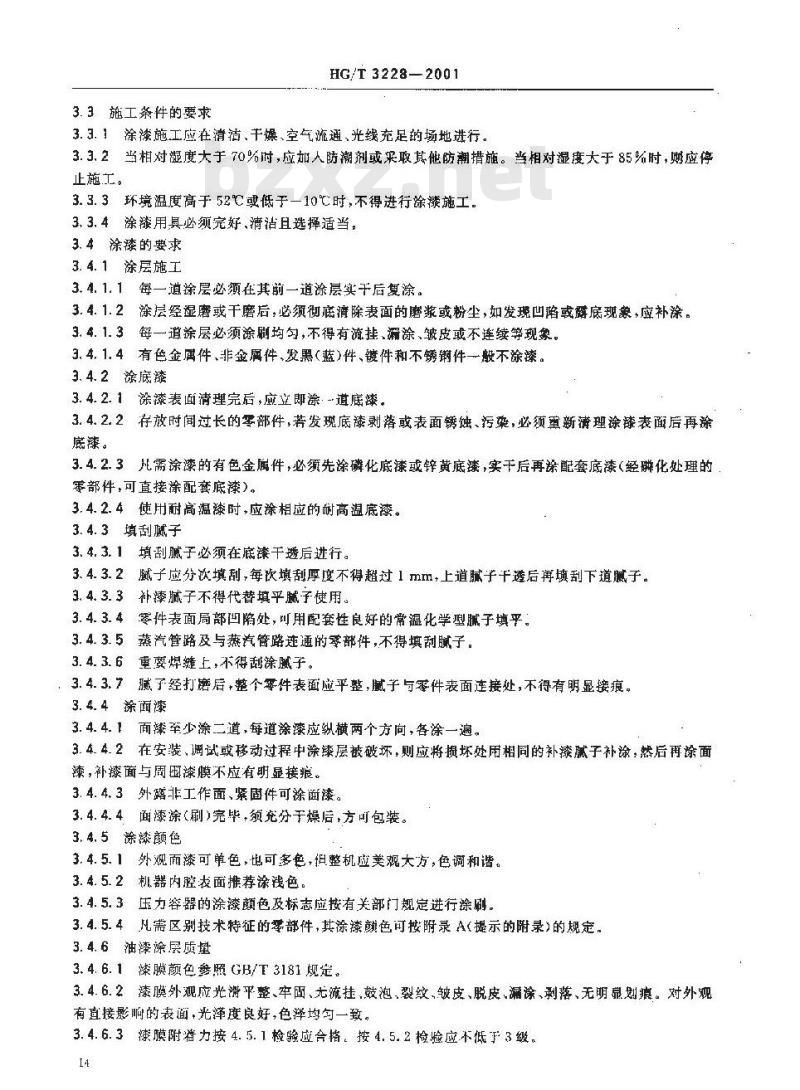

3.3施工条件的要求
HG/T3228—2001
3.3.1涂漆施工应在消活、干爆燥、空气流通、光线充足的场地进行。3.3.2当相对显度大于70%时，应如人防潮剂或采取其他防潮措施。当相对湿度大于85%时，应停止施工。
3.3.3环境温度高于52℃或低于一10℃时，不得进行涂谦施工。3.3.4涂漆用具必须完好、清洁且选择适当。3.4涂漆的要求
3.4.1涂层施工
3.4.1.1每一道涂层必须在其前一道涂层实千后复涂。3.4.1.2涂层经湿磨或干磨后，必须彻底清除表面的磨浆或粉尘，如发现凹陷或磷底现象，应补涂。3.4.1.3每一道涂层必须涂刷均匀，不得有流挂、滑涂、皱皮或不连续等现象。3.4.1.4有色金属件、非金属件、发黑（蓝）件、链件和不锈销件一般不涂漆。3.4.2涂底漆
3.4.2.1涂漆表面清理完后，应立即涂：道底漆。3.4.2.2存放时间过长的零部件，若发现底漆剥落或表面锈蚀、污染，必须重新薄理涂漆表面后再涂底漆。
3.4.2.3儿需涂漆的有色金属件，必须先涂磷化底漆或锌黄底漆，实干后再涂配套底漆（经磷化处理的零部件，可直接涂配套底漆）。3.4.2.4使用耐高温漆时，应涂相应的耐高温底漆。3.4.3填刮斌子
3.4.3.1填刮腻子必须在底漆干透后进行。3.4.3.2腻子应分次填刮，每欧填刮厚度不得超过1mm，上道腻子干透后再填刮下道腻子。3.4.3.3补漆腻子不得代替填平腻子使用。3.4.3.4零件表面局部凹陷处，川用配套性良好的常温化学型腻子填平。3.4.3.5蒸汽管路及与蒸汽管路连通的零部件，不得填刮腻子。3.4.3.6重要焊缝上，不得刮涂腻子。3.4.3.7躺了经打磨后，整个零件表面应平整，腻子与零件表面连接处，不得有明显接痕。3.4.4涂面漆
3.4.4.1面漆率少涂二道，每道涂漆应纵横两个方向，各涂一遍。3.4.4.2在安装、调试或移动过程中涂续层被破坏，则应将损坏处用相同的补漆腻子补涂，然后再涂面漆，补漆面与周函漆膜不应有明显接痕。3.4.4.3外露非工作面、紧固件可涂面漆。3.4.4.4面漆涂（剧）完毕，须充分于燥后，方可包装。3.4.5涂辣颜色
3.4.5.1外观面漆可单色，也可多色，担整机应美观大方，色调和谐。3.4.5.2机器内腔衣面推荐涂浅色：3.4.5.3压力容器的涂漆颜色及标志应按有关部门规定进行涂融。3.4.5.4凡需区别技术特征的部件，其涂漆颜色可按附录A（握示的附录）的规定。3.4.6油漆涂展质量
3.4.6.1膝膜颜色参照GB/T3181规定。3.4.6.2漆膜外观应光滑平整、牢固、尤流挂、鼓泡、裂纹、皱皮、脱皮、漏涂、剥落、无明靠划痕。对外观有直接影响的表面，光泽度良好，色均匀一致。3.4.6.3续膜附誉力按4.5.1检验应合格。按4.5.2检验应不低于3级。14
HG/T3228—2001

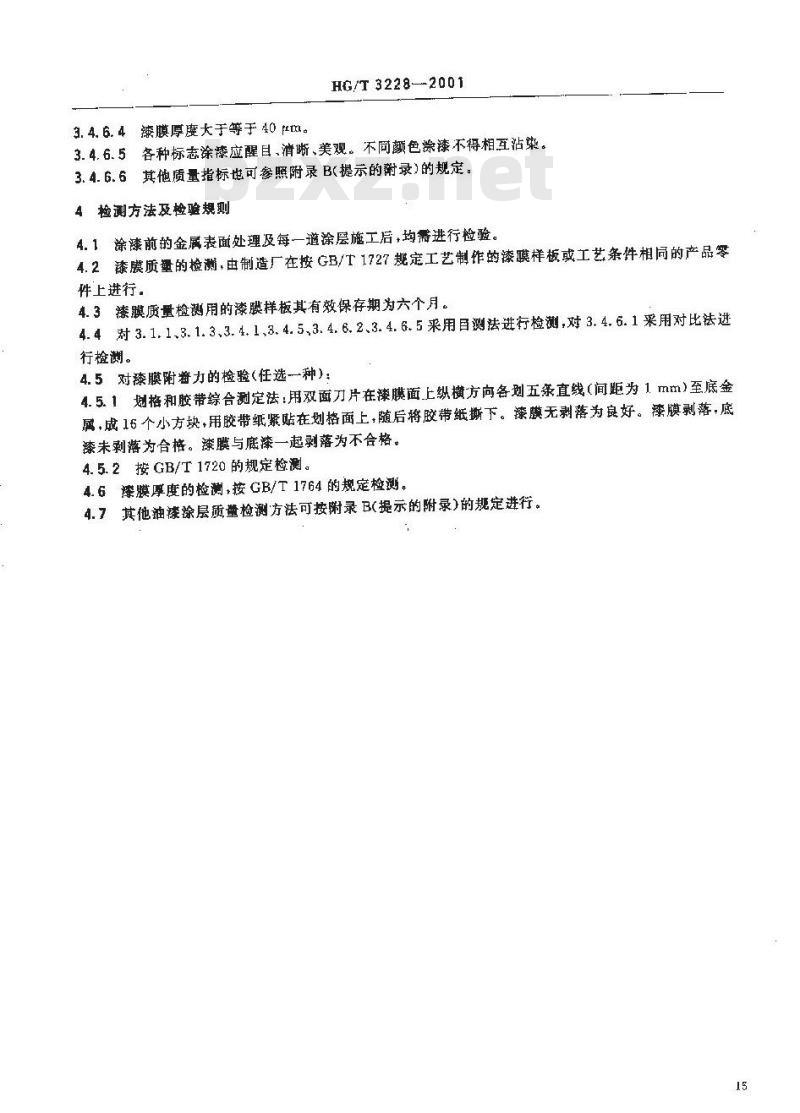

3.4.6.4漆膜厚度大于等于40ml。3.4.6.5各种标志涂漆应醒目，消晰、美观。不同颜色涂漆不得相互沾染。3.4.6.6其他质量指标也可参照附录B(提示的谢录)的规定。4检测方法及检验规测
4.1涂漆前的金属表面处理及每一道涂层施工后，均需进行检验，4.2漆膜质量的检测，由制造厂在按GB/T1727规定工艺制作的漆膜样板或工艺条件相同的产品零件上进行。
4.3漆膜质量检测用的漆膜样板其有效保存期为六个月。4.4对3.1.13.1.3、3.4.1、3.4.5,3.4.6.2、3.4.6.5采用目测法进行检测，对3.4.6.1采用对比法进行检測。
4.5对漆膜附着力的检验（任选一种）：4.5.1划格和胶带综合测定法：用双面刀片在漆膜面上纵横方向各划五条直线（间距为1.mm）至底金属，成16个小方块，用胶带纸紧贴在划格面上，随后将胶带纸撕下。漆膜无剥落为良好。漆膜剥落底漆未剥落为合格。漆膜与底漆一起剥落为不合格。4.5.2按 GB/T 1720的规定检测。4. 6漆膜厚度的检测,按 GB/T 1764 的规定检测。4.7其他油襟涂层质董检测方法可按附录B(提示的附录)的规定进行。15免费标准bzxz.net
HG/T3228—2001

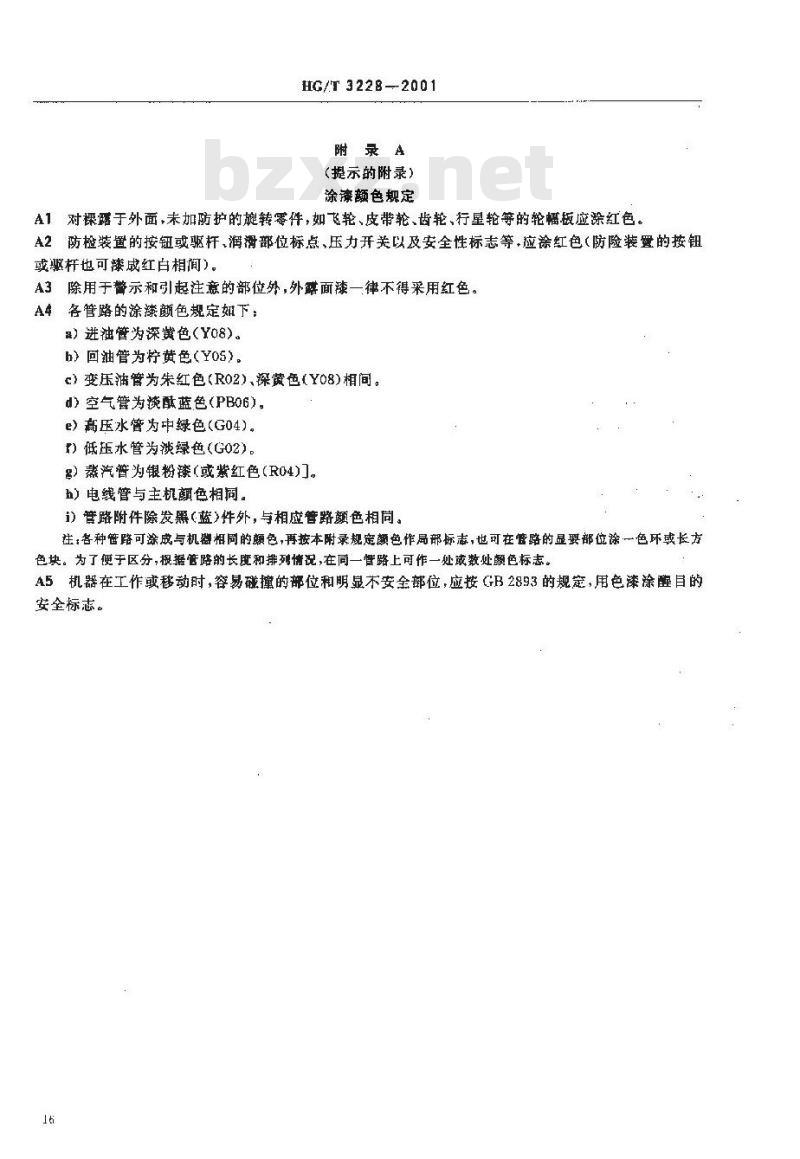

附录A
（提示的附录）
涂漆颜色规定
A1对裸露于外面，未加防护的旋转零件，如飞轮、皮带轮、齿轮、行星轮等的轮幅板应涂红色。A2防检装的按钮或驱杆,润滑部位标点、压力开关以及安全性标志等，应涂红色（防险装置的按钮或驱杆也可漆成红白相间）。
A3除用于誉示和引起注意的部位外，外露面续一律不得采用红色。A4各管路的涂漆颤色规定如下：a）进油管为深黄色（Y08）。
h）回油管为柠黄色（YO5)。
c)变压油管为朱红色(R02),深黄色(Y08)相间。d）空气管为淡蓝色（PB06），
e)压水管为中绿色(G04)。
）低压水管为淡绿色（G02）。
g）蒸汽普为银粉漆（或紫红色（R04)]。h）电线管与主机颜色相同。
i）营路附件除发(蓝)件外，与相应管路颜色相同。注：各种管路可涂成与机器相同的颤色，再按本附录规定额色作局部标志，也可在管路的显要部位涂一色环或长方色块。为了便于区分,根据管路的长度和排列情况,在同一督路上可作一处或数处颜色标志。A5机器在工作或移动时,容易碰撞的部位和明显不安全部位,应按 GB 2893的规定，用色漆涂醒目的安全标志。
HG/T 3228--2001
（提示的附录）
其他油漆涂层的质量指标和检谢方法其他油漆涂层的质量指标和检测方法见表B1。表B1
指标项目
续膜光泽度
机机性能
耐候性
质要求
对外观有直接影响的表面,漆膜光瘦不小于80%（不含无光漆和半光漆）。
冲击强度：50cm
柔翅性,1mm
硬度;大于等于0.40过氯乙烯)
大于等于 0. 25(酶酸漆)
使用年后，漆膜应平差不起泡，不开裂，允许有轻微粉化).光译度失光不大于80%（不含无光漆和半光漆）
慢在室温的蒸缩水中 24 h期(50士1)℃恒温水中41后，光泽、颜色无变化。
检测方法
按GB/T1743规定
按GB/T1732规定
按GB/T1731现定
按GB/T 1730规定
按GB/T 1865规定
按GB/T1733规定
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
