【HG化工标准】 动态全硫化热塑性弹性体 (TPV) 三元乙丙橡胶/聚丙烯型

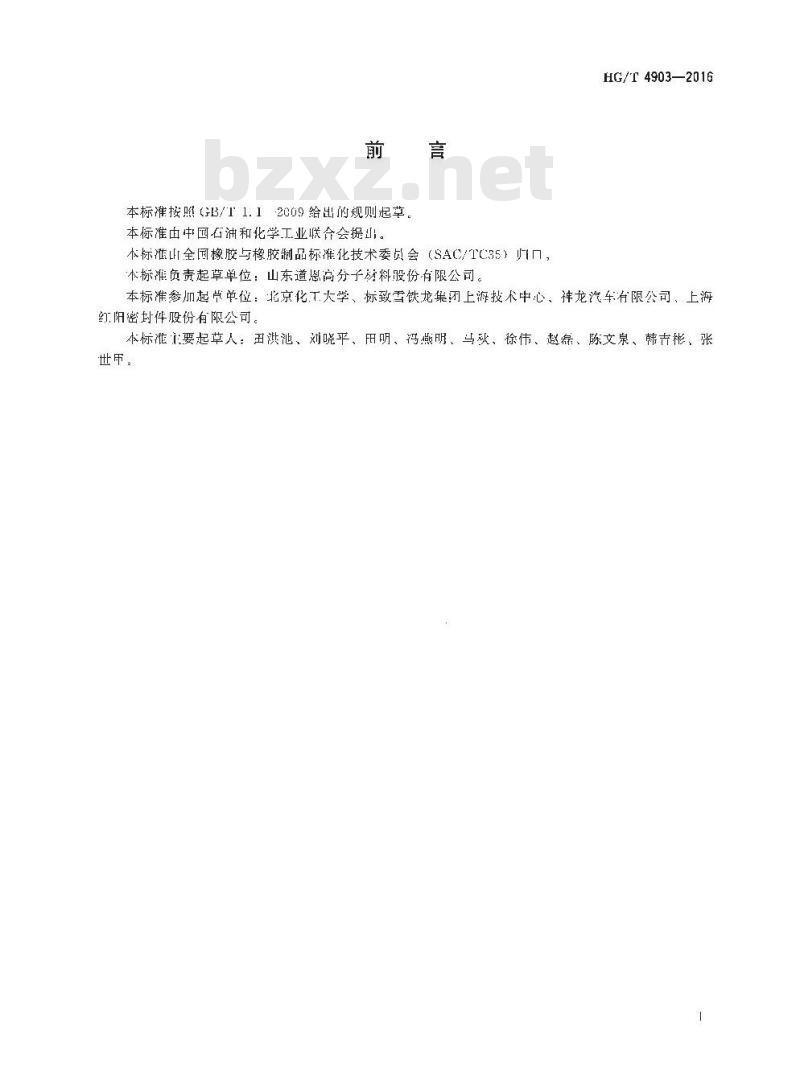

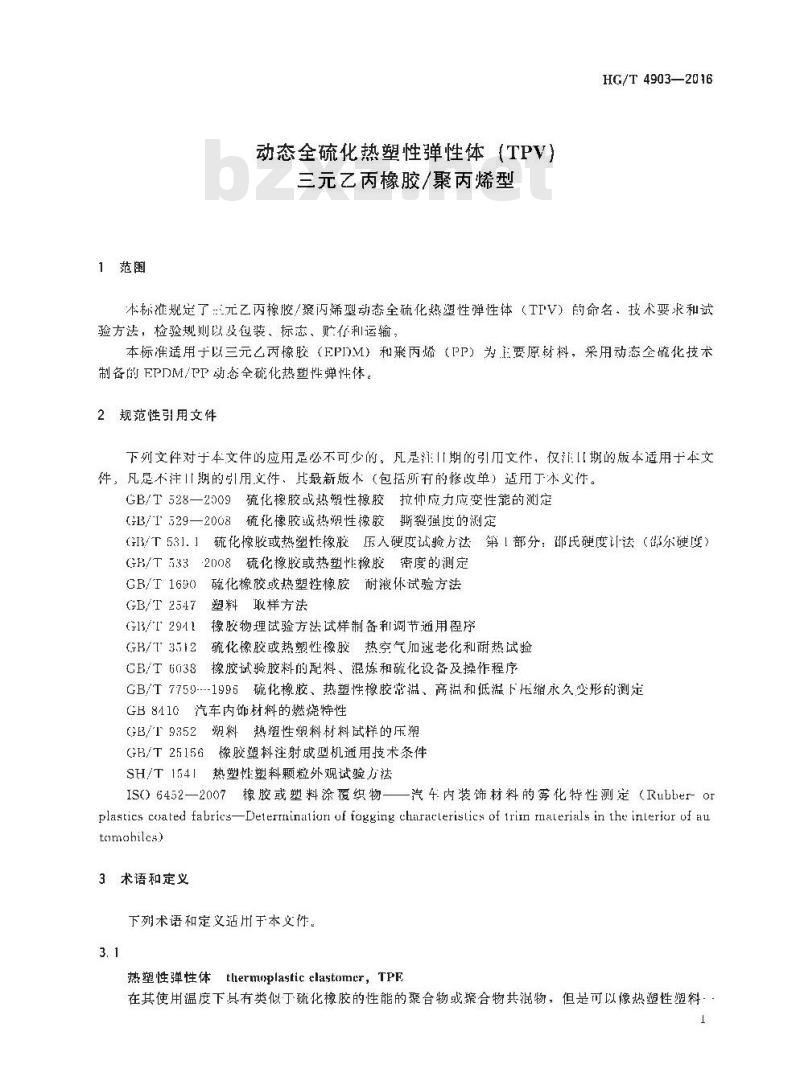

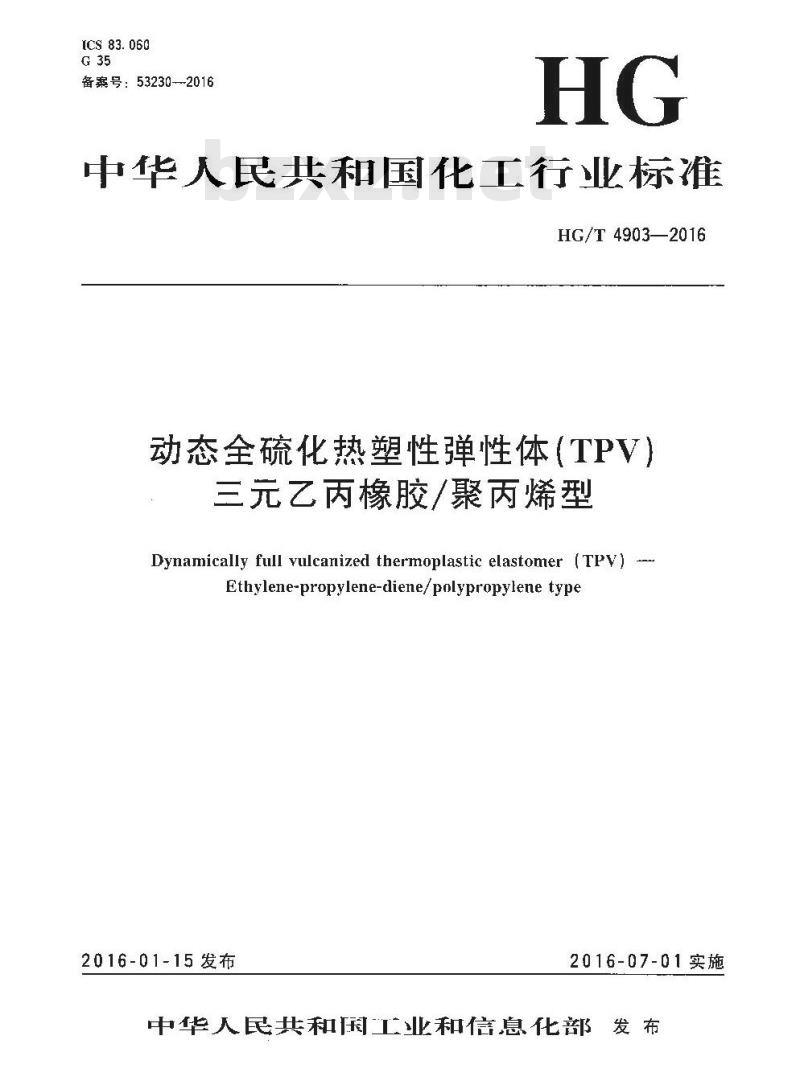

ICS 83.060 G35 备案号：53230-2016 中华人民共和国化工行业标准 HG/T 4903—2016 动态全硫化热塑性弹性体（TPV）三元乙丙橡胶/聚丙烯型 Dynamically full vulcanized thermoplastic elastomer (TPV) -- Ethylene-propylene-diene/polypropylene type 2016-01-15发布 2016-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1 给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35）归口。 本标准负责起草单位：山东道恩高分子材料股份有限公司。 本标准参加起草单位：北京化工大学、标致雪铁龙集团上海技术中心、神龙汽车有限公司、上海红阳密封件股份有限公司。 本标准起草人：田洪池、刘晓平、田明、冯燕明、马眺、徐伟、陈文泉、韩吉彬、张世甲。 1 范围 本标准规定了三元乙丙橡胶/聚丙烯型动态全硫化热塑性弹性体（TPV）的命名、技术要求和试验方法，检验规则以及包装、标志、贮存和运输。本标准适用于以三元乙丙橡胶（EPDM）和聚丙烯（PP）为主要原材料，采用动态全硫化技术制备的 EPDM/PP 动态全硫化热塑性弹性体。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的，凡是注明的引用文件，仅其注明的版本适用于本文件，凡是不注明的引用文件，最新版本（包括所有的修订单）均适用于本文件。 GB/T 528—2009 硫化橡胶或热塑性橡胶拉伸应变性能的测定 GB/T 529—2008 硫化橡胶或热塑性橡胶撕裂强度的测定 GB/T 533—2008 硫化橡胶或热塑性橡胶压硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度） GB/T 5332—2008 硫化橡胶或热塑性橡胶密度的测定 GB/T 1690 硫化橡胶或热塑性橡胶耐液油试验方法 GB/T 2547 塑料取样方法 GB/T 2941 橡胶物理试验方法试样制备和测试通用程序 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 6038 橡胶试验胶料的配料、混炼和硫化设备及操作程序 GB/T 7759—1996 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形的测定 GB 8410 汽车内饰材料的燃烧特性 GB/T 9352 塑料热胀性能试验 GB/T 25156 橡胶塑料注射成型机通用技术条件 SH/T 1541 热塑性塑料颗粒外观试验方法 ISO 6452—2007 橡胶或塑料涂覆织物——汽车内装饰材料的雾化特性测定 (Rubber or plastics coated fabrics—Determination of fogging characteristics of materials in the interior of automobiles) 3 术语和定义 下列术语和定义适用于本文件。 3.1 热塑性弹性体 (thermoplastic elastomer, TPE)，在其使用温度下具有类似硫化橡胶的性能的聚合物或聚合物共混物，但是可以像热塑性材料一样在温度提升后进行加工或再加工。GB/T 9881—2008 定义 2.431 3.2 动态全硫化 (dynamic full vulcanization)，在热塑性树脂与橡胶熔融共混时，橡胶相在交联剂作用下发生化学交联（橡胶交联密度达 7×10⁻⁴ nmol/ml，即有 97% 的橡胶被交联硫化），并借助机械剪切作用，使交联橡胶相被破碎成微米级颗粒，分散在连续的热塑性树脂基体中的过程。 3.3 热塑性硫化橡胶 (thermoplastic vulcanizate, TPV)，动态全硫化热塑性弹性体，由热塑性材料和用橡胶的混合物组成，在混炼和掺混过程中橡胶相通过动态硫化完成交联的热塑性弹性体。[GB/T 9881—2008 定义 2.432 和 GB/T 22027 定义 5.6] 4 命名 产品的命名以材料的硬度为特征性能，辅以材料的加工性能（如注塑、挤出），以及材料的颜色作为辅助特征进行，可以采用如下命名，或者类似命名： 加工性能： 1 表示通用注塑级 2 表示挤出或欧塑级 硬度： A 表示邵氏 A 硬度 D 表示邵氏 D 硬度 数字，表示材料硬度值 颜色： 0 表示黑色 1 表示白色 2 表示其他颜色 示例： 黑色通用注塑级别、硬度为 73 邵氏 A 的 TPV 材料命名为 10-73A。 5 技术要求和试验方法 5.1 外观 5.1.1 形态 目视检查：产品应为黑色，或色（浅黄色或白色）。
