【HG化工标准】 层压机用氟硅复合橡胶压板

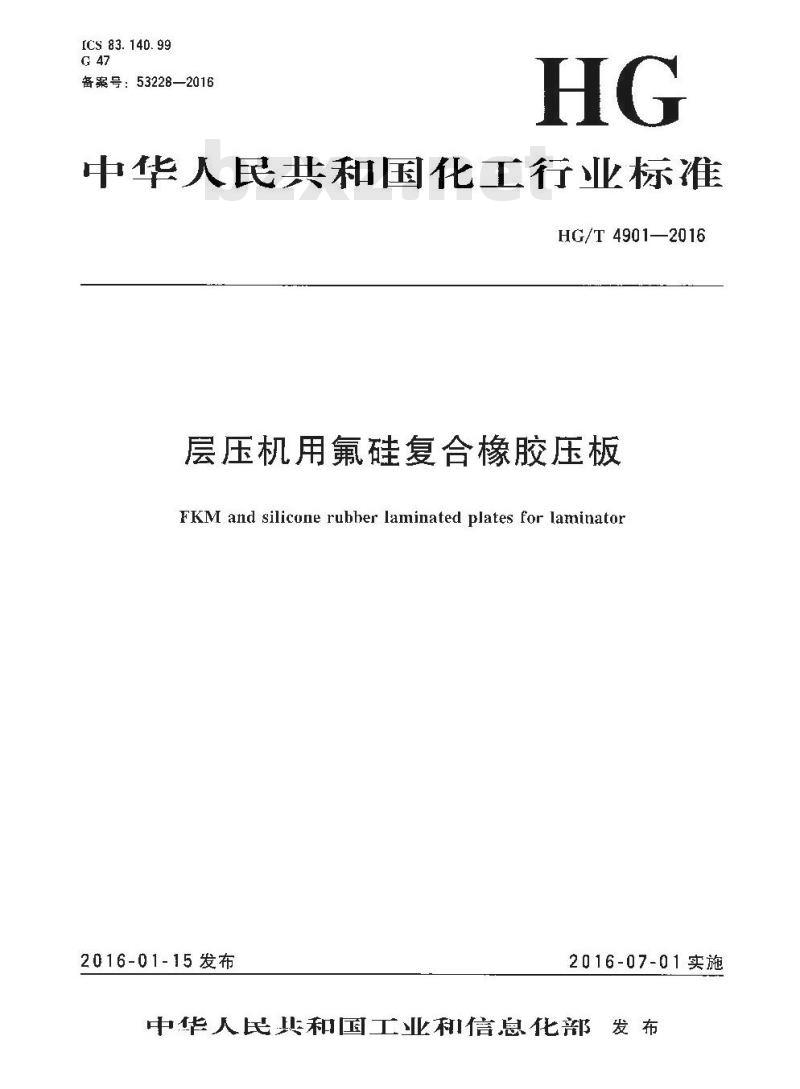

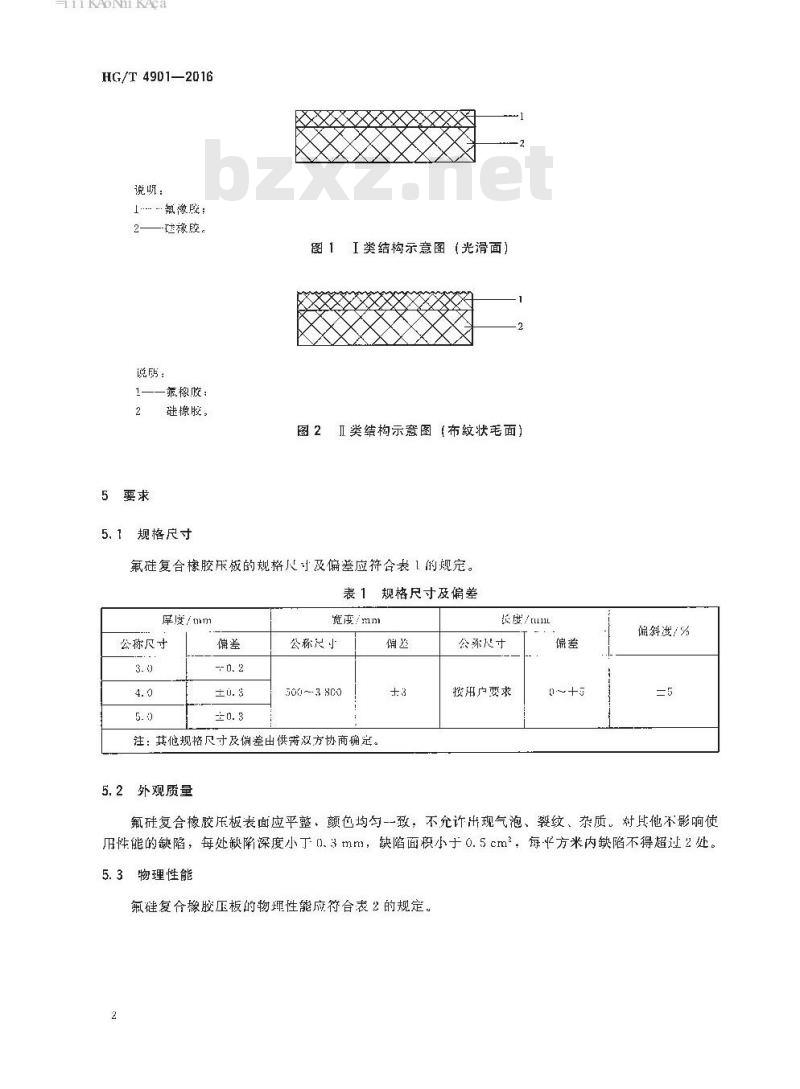

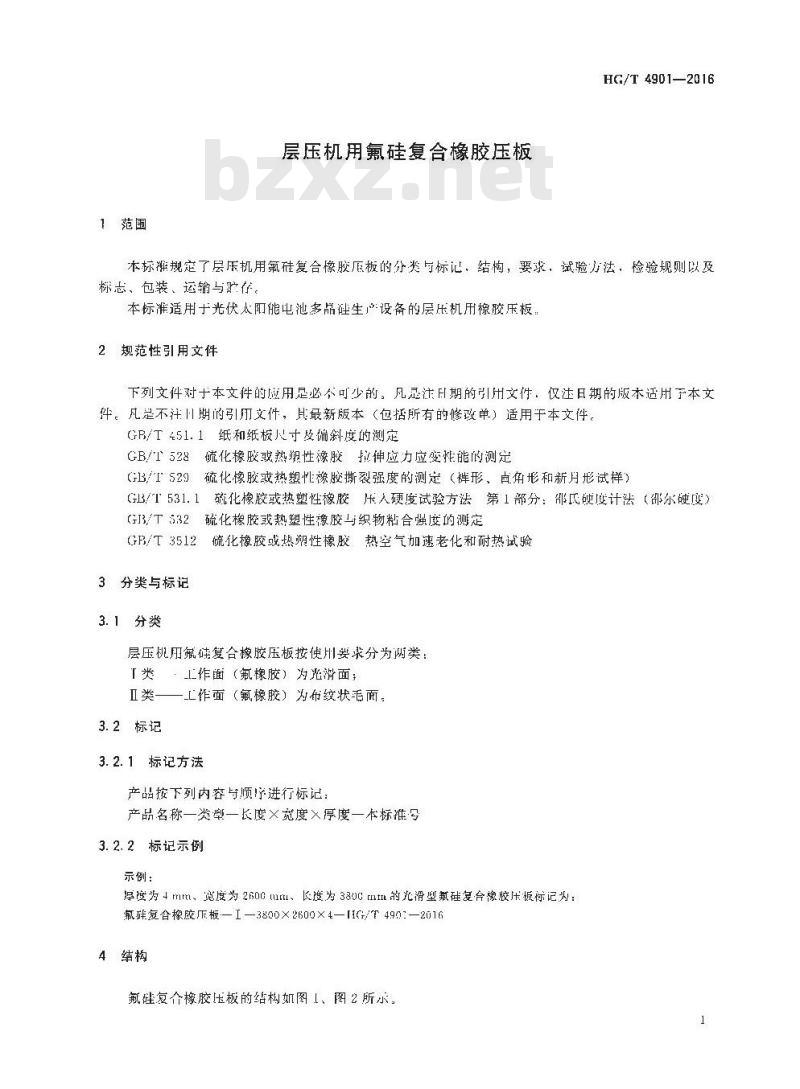

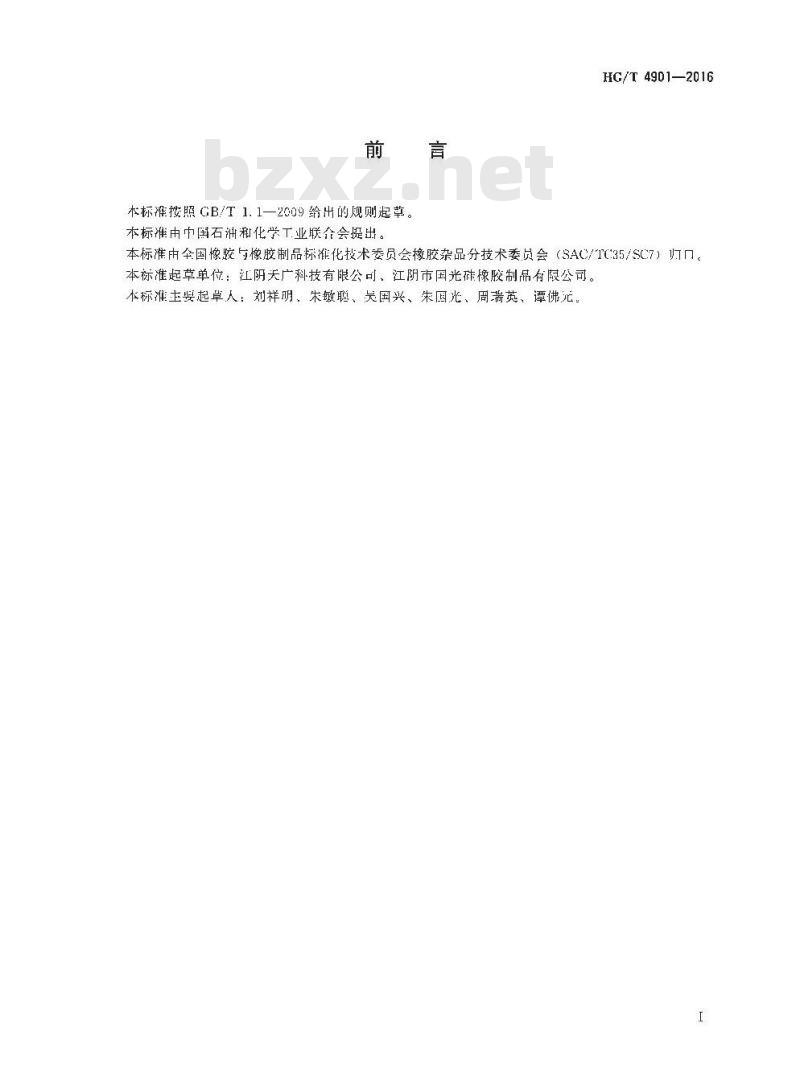

HG/T 4901—2016 中华人民共和国化工行业标准 层压机用氟硅复合橡胶压板 FKM and silicone rubber laminated plates for laminator 2016-01-15 发布 2016-07-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由中国标准化技术委员会橡胶制品标准化技术委员会（SAC/TC35/SC7）提出。 本标准起草单位：江阴天广科技有限公司、江阴市国光硅橡胶制品有限公司。 本标准主持起草人：刘祥明、朱敏聪、吴国兴、朱国光、周端英、谭佛元。 1 范围 本标准规定了层压机用氟硅复合橡胶压板的分类与标记、结构、要求、试验方法、检验规则以及标志、包装、运输与贮存。 本标准适用于光伏太阳能电池多晶硅设备的层压机用橡胶压板。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修订版）适用于本文件。 GB/T 51.1 纸和纸板尺寸及偏斜度的测定 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力-应变性能的测定 GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度） GB/T 532 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 3 分类与标记 3.1 分类 层压机用氟硅复合橡胶压板按使用要求分为两类： Ⅰ类：工作面（氟橡胶）为光滑面； Ⅱ类：工作面（氟橡胶）为布纹状毛面。 3.2 标记 3.2.1 标记方法 产品按下列内容与顺序进行标记：产品名称—类型—长度×宽度×厚度—标准号 3.2.2 标记示例 示例：厚度为4mm、宽度为2600mm、长度为3300mm的光滑型氟硅复合橡胶压板标记为：氟硅复合橡胶压板—Ⅰ类—3300×2600×4—HG/T 4901—2016 4 结构 氟硅复合橡胶压板的结构如图1、图2所示。 图1 Ⅰ类结构示意图（光滑面） 图2 Ⅱ类结构示意图（布纹状毛面） 结构说明： 1——氟橡胶； 2——硅橡胶。 5 要求 5.1 规格尺寸 氟硅复合橡胶压板的规格尺寸及偏差应符合表1的规定。 表1 规格尺寸及偏差 | 项目 | 公称尺寸 | 偏差 | | :--- | :--- | :--- | | 厚度/mm | 3.0 | -0.2 | | | 4.0 | ±0.3 | | | 5.0 | ±0.3 | | 宽度/mm | 500—3800 | ±3 | | 长度/mm | 按用户要求 | ±5 | | 偏斜度/% | / | $le$ 5% | 注：其他规格尺寸及偏差由供需双方协商确定。 5.2 外观质量 氟硅复合橡胶压板表面应平整、颜色均匀一致，不允许出现气泡、裂纹、杂质。对其他不影响使用性能的缺陷，每处缺陷深度小于0.3 mm，缺陷面积小于0.5 cm²，每平方米内缺陷不得超过2处。 5.3 物理性能 氟硅复合橡胶压板的物理性能应符合表2的规定。 表2 氟硅复合橡胶压板物理性能 | 试验项目 | 规定值 | 适用试验依据 | | :--- | :--- | :--- | | 拉伸强度/MPa | $ge$ 3.5 | 6.3.2 | | 拉断伸长率/% | $ge$ 239 | 6.3.2 | | 撕裂强度/(kN/m) | $ge$ 25 | 6.3.3 | | 硅胶与氟胶粘合力/(N/m) | $ge$ 2.5 | 6.3.4 | | 拉伸强度变化率/% | $le$ 15 | 6.3.5 | | 拉断伸长率变化率/% | $le$ 15 | 6.3.5 | | 硬度变化(邵氏A)/度 | $le$ 2 | 6.3.5 | | 耐热性能[(200±2)℃×72h] | / | 6.3.6 | 6 试验方法 6.1 规格尺寸及偏差 长度、宽度用钢卷尺进行测定；厚度用分度为0.01mm、量程为22kPa、测头直径为6mm的厚度计进行测量，在四周方向均布测量8个点，结果取各点的算术平均值，精确到0.01mm；偏斜度按GB/T 451.1规定的方法进行测量。 6.2 外观质量及颜色 在自然光下目测检验，缺陷面积、缺陷深度用游标卡尺（精度0.2mm）进行测量。颜色除目测外，再用普通色卡进行比对。 6.3 物理性能 6.3.1 硬度 硬度的测定按GB/T 531.1的规定进行。 6.3.2 拉伸强度、拉断伸长率 拉伸强度、拉断伸长率的测定按GB/T 528的规定进行，采用1型试样。 6.3.3 撕裂强度 (后文略)
