【HG化工标准】 橡胶植草砖

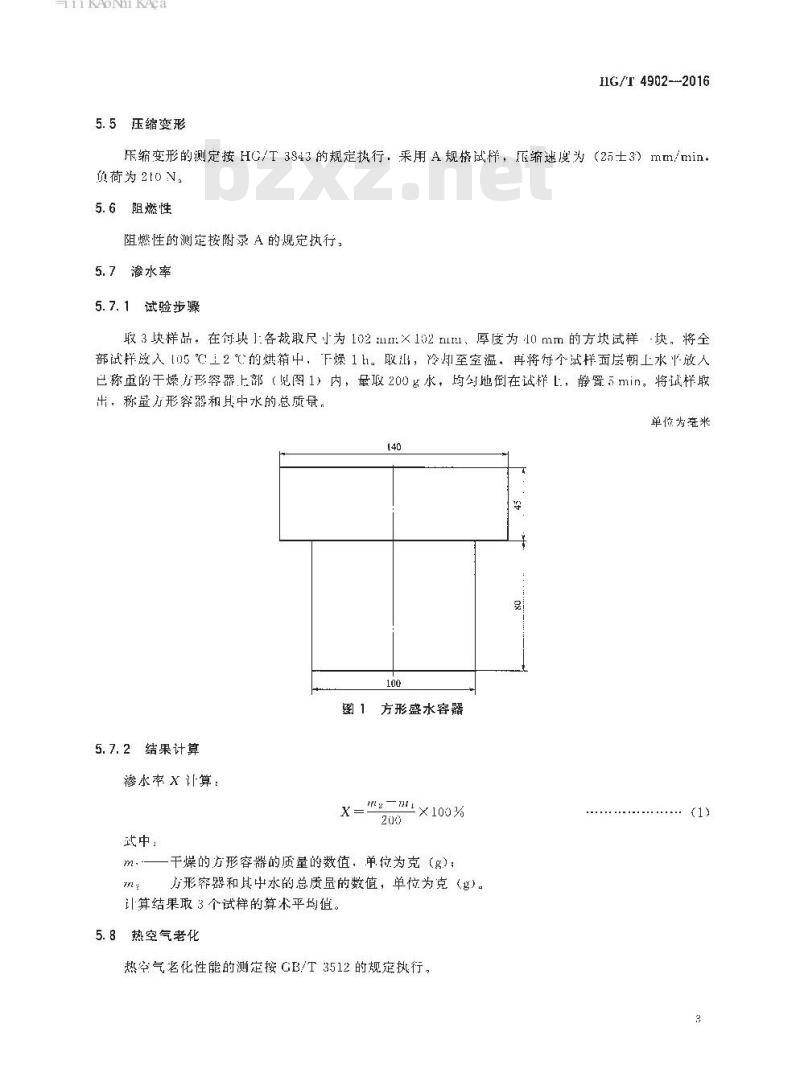

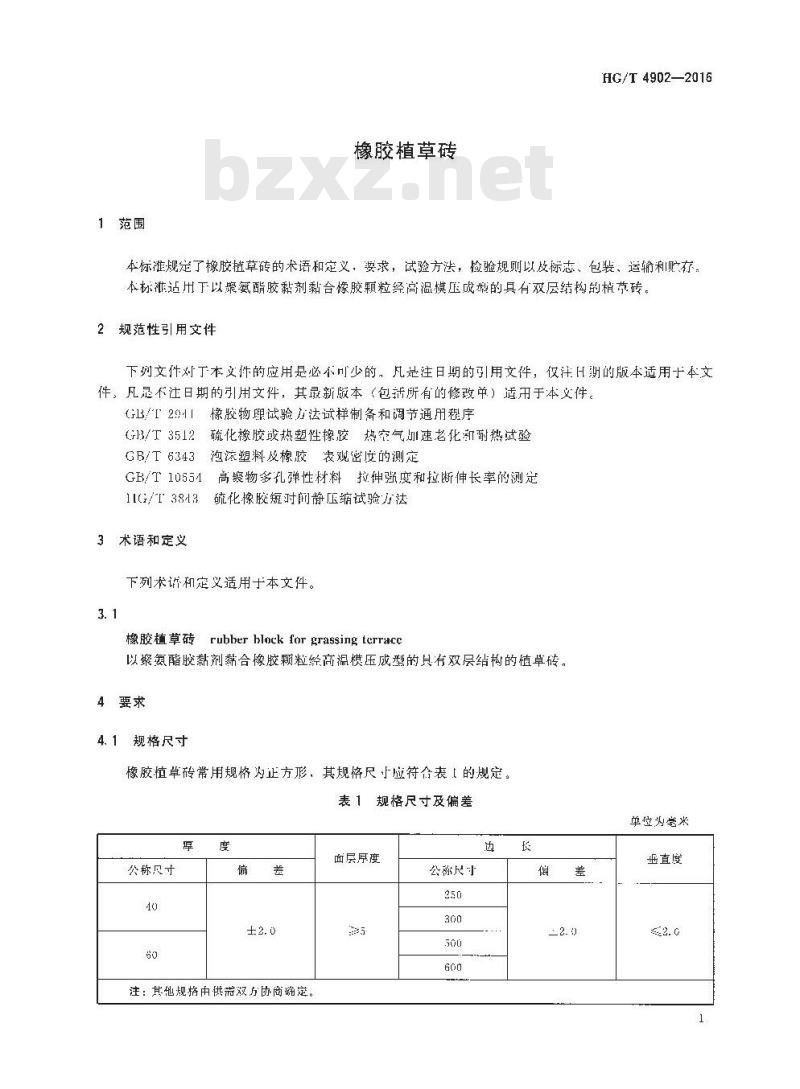

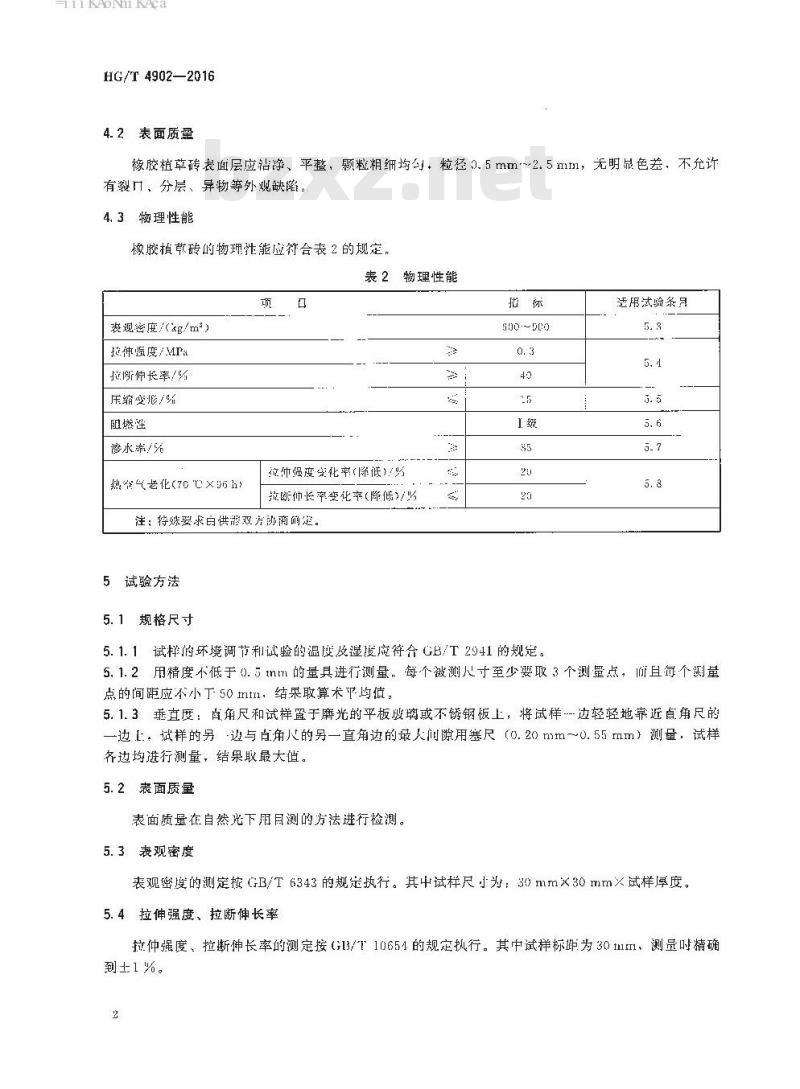

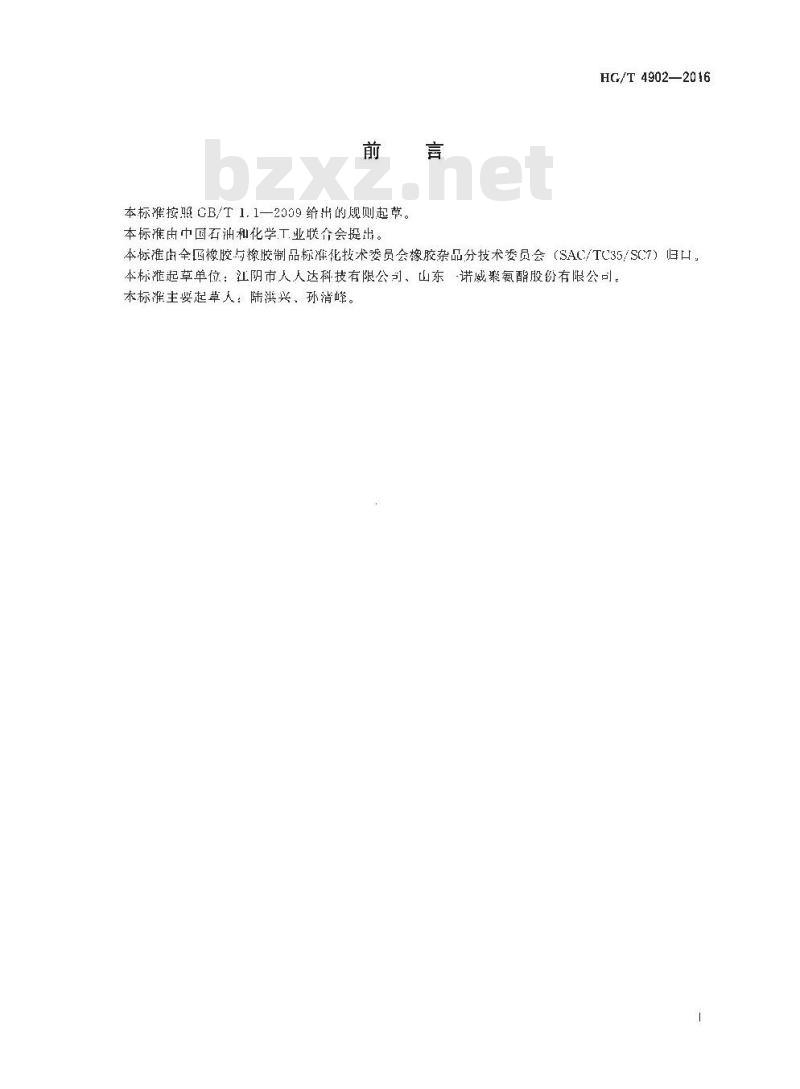

ICS 83.140.99 HG/T 4902—2016 中华人民共和国化工行业标准 橡胶植草砖 Rubber block for grassing terrace 2016-01-15 发布 2016-07-01 实施 前言 本标准按照 GB/T 1.1 的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC 35/SC 7）归口。 本标准起草单位：江阴市人人达科技有限公司、山东诺威聚氨酯股份有限公司。 本标准主要起草人：陆洪兴、孙消峰。 1 范围 本标准规定了橡胶植草砖的术语和定义、要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于以聚氨酯胶黏剂黏合橡胶颗粒经高温模压成的具有双层结构的植草砖。 2 规范性引用文件 下列文件对本文件的应用是必不可少的，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2911 橡胶物理试验方法 试样制备和调节通用程序 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 6343 塑料及橡胶表观密度的测定 GB/T 10554 GB/T 3843 高聚物多路弹性材料拉伸强度和拉断伸长率的测定 GB/T 10651 硫化橡胶短时静压缩试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 橡胶植草砖 (Rubber block for grassing terrace)：以聚氨酯胶黏剂黏合橡胶颗粒经高温模压成型的具有双层结构的植草砖。 4 要求 4.1 规格尺寸 橡胶植草砖常用规格为正方形，其规格尺寸应符合表 1 的规定。 表 1 规格尺寸及偏差 单位：mm 公称尺寸（边长）：400, 500, 600, 800 偏差：边长 ±2.0, 厚度 ±2.0, 直度 2.0 面层厚度：5 注：其他规格由供需双方协商确定。 4.2 表面质量 橡胶植草砖表面层应洁净、平整，颗粒粗细均匀。粒径 0.5mm~2.5mm，无明显色差，不允许有裂口、分层、异物等外观缺陷。 4.3 物理性能 橡胶植草砖的物理性能应符合表 2 的规定。 表 2 物理性能指标： - 表观密度 / (kg/m³) - 拉伸强度 / MPa - 拉断伸长率 / % - 压缩变形 / % - 阻燃性 - 渗水率 / % - 热空气老化 (70h) 强度变化率 (降低) / % - 热空气老化 (70h) 拉伸强度变化率 (降低) / % 注：特殊要求由供需双方协商确定。 5 试验方法 5.1 规格尺寸 5.1.1 试样的环境调节和试验的温度及湿度应符合 GB/T 2941 的规定。 5.1.2 用精度不低于 0.5mm 的量具进行测量。每个被测尺寸至少要取 3 个测量点，而且每个测量点的间距应不小于 50mm。结果取算术平均值。 5.1.3 垂直度：将试样置于光滑的平板玻璃或不锈钢板上，将试样一边轻轻地靠近直角尺的一边，试样的另一边与直角尺的另一直角边的最大间隙用塞尺 (0.20mm~0.55mm) 测量。试样各边均进行测量，结果取最大值。 5.2 表面质量 表面质量在自然光下用目测的方法进行检测。 5.3 表观密度 表观密度的测定按 GB/T 6343 的规定执行。其中试样尺寸为：30mm × 30mm。 5.4 拉伸强度、拉断伸长率 拉伸强度、拉断伸长率的测定按 GB/T 10651 的规定执行。其中试样标距为 30mm，测量时精确到 ±1%。 5.5 压缩变形 压缩变形的测定按 GB/T 3843 的规定进行：采用 A 规格试样，压缩速度为 (25±3) mm/min，负荷为 210N。 5.6 阻燃性 阻燃性的测定按附录 A 的规定执行。 5.7 渗水率 5.7.1 试验步骤 取 3 块样品：在每块上各裁取尺寸为 102mm × 102mm、厚度为 10mm 的方块试样。将全部试样放入 105℃±2℃ 的烘箱中，干燥 1h。取出冷却至室温，再将每个试样面层朝上水平放入已称重的干燥方形容器上部（见图 1）内，量取 200ml 水，均匀倒入试样，静置 30min。将试样取出，称量方形容器和其中水的总质量。 5.7.2 结果计算 渗水率 X 的计算公式：X = (W1 - W2) / W1 × 100%
