【HG化工标准】 车用纸质滤芯热熔胶 第2部分:燃油滤清器热熔胶

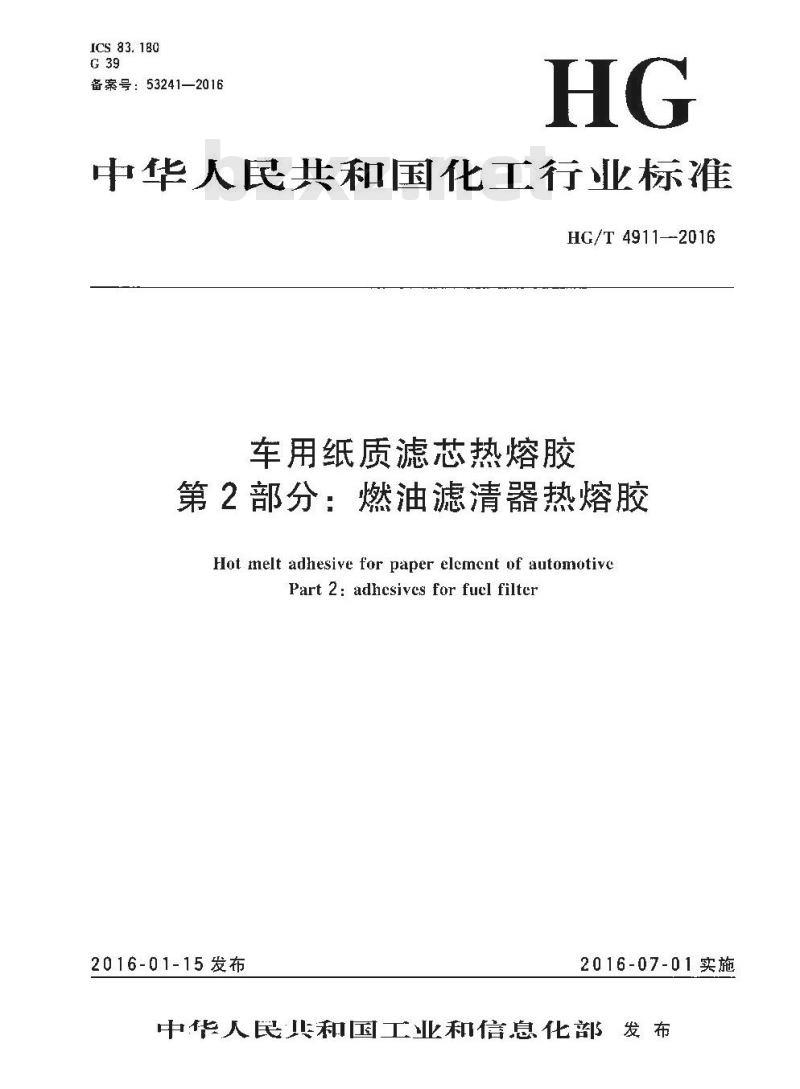

HG/T 4911—2016 车用纸质滤芯热熔胶 第2部分：燃油滤清器热熔胶 Hot melt adhesive for paper element of automotive Part 2: adhesives for fuel filter 2016-01-15发布 2016-07-01实施 中华人民共和国工业和信息化部发布 前言 《车用纸质滤芯热熔胶》分为两个部分：第1部分为空气滤清器热熔胶；第2部分为燃油滤清器热熔胶。本部分为“车用纸质滤芯热熔胶”的第2部分。本部分按照GB/T 1.1-2009给出的规则起草，由中国石油和化学工业联合会提出。本部分由全国胶粘剂标准化技术委员会（SAC/TC185）提出。 本部分起草单位：上海轻工业研究所有限公司、苏州德渊精细化工有限公司、上海橡胶制品研究所、汉高股份有限公司、上海理日化工新材料有限公司。 本部分主要起草人：祝爱兰、林丽势、蒋伟、谢飞潮、翁国建、朱深、陈国芳、孙龙娣。 1 范围 本部分规定了车用燃油滤清器纸质滤芯热熔胶的术语和定义、分类、技术要求、试验方法、检验规则以及包装、标志、运输和贮存。本部分适用于车用燃油滤清器纸质滤芯粘接的聚酯（PES）类热熔胶和共聚酰胺（PA）类热熔胶。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，应最新版本（包括所有的修改案）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶按应力应变性能的测定 GB/T 2791 胶粘剂剥离度实验方法 GB/T 2943 胶粘剂术语 GB/T 6678-2003 化工产品采样总则 GB/T 6679 固体化工产品采样通则 GB/T 332 胶粘剂软化点的测定（环球法） GB/T 1793 车用汽油 GB/T 18350 变性燃料乙醇 GB/T 19147 车用柴油 HG/T 3660-1999 热熔胶粘剂熔融粘度的测定 HG/T 3716 热熔胶粘剂开放时间的测定 QC/T 794 内燃机工业滤纸 ASTM D4498 2007 热熔胶粘剂热剪切破坏温度的试验方法 3 术语和定义 GB/T 2943界定的以及下列术语和定义适用于本文件。 3.1 烘烤型用热熔胶 (hot melt adhesive for baking process)：用于燃油滤清器外壳未喷漆固化，需装入滤芯再喷漆高温烘烤用的热熔胶。 3.2 非烘烤型用热熔胶 (hot melt adhesive for non-baking process)：用于燃油滤清器外壳已喷漆固化，无需装入滤芯再喷漆高温烘烤用的热熔胶。 4 分类 4.1 根据QC/T 794中对滤纸的分类，燃油滤清器热熔胶可分为柴油滤纸滤芯热熔胶和汽油滤纸滤芯热熔胶。 4.2 根据柴油滤纸滤芯热熔胶种类，柴油滤纸滤芯热熔胶可分为共聚酯（PES）类热熔胶和共聚酰胺（PA）类热熔胶。 4.3 根据燃油滤清器的加工工艺，燃油滤清器热熔胶分为烘烤型用热熔胶和非烘烤型用热熔胶。 5 技术要求 用于燃油滤清器的汽油滤纸滤芯热熔胶和柴油纸滤芯热熔胶应分别符合表1和表2的要求。 表1 汽油滤纸滤芯热熔胶技术要求 | 项目 | 非烘烤型用热熔胶 (PES) | 烘烤型用热熔胶 (PES) | | :--- | :--- | :--- | | 外观 | 黄色固体 | 白色至淡黄色固体 | | 软化点/℃ | 140~170 | 170~200 | | 熔融粘度/mPa·s | 10,000~80,000 (220℃) | 20,000~80,000 (220℃) | | 热剪切破坏温度/℃ | 145~175 | 175~210 | | 拉伸强度/MPa | 1 | 1 | [试验要求补充] 耐高低温交变性：汽油滤纸胶接试样在-10℃±2℃和100℃±2℃下，以-10℃放置1h，室温放置0.5h为一个循环，经8个循环热交变试验后，试样不出现脱胶、裂纹等异常现象。 耐汽油性能：汽油滤纸胶接试样在车用汽油中，在室温条件下浸泡96h试验后，试样不出现脱胶、开裂等异常现象。 耐汽油甲醇混合液性能：汽油滤纸胶接试样在80℃的汽油和20%的乙醇（按体积百分比）的混合液中进行试验。
