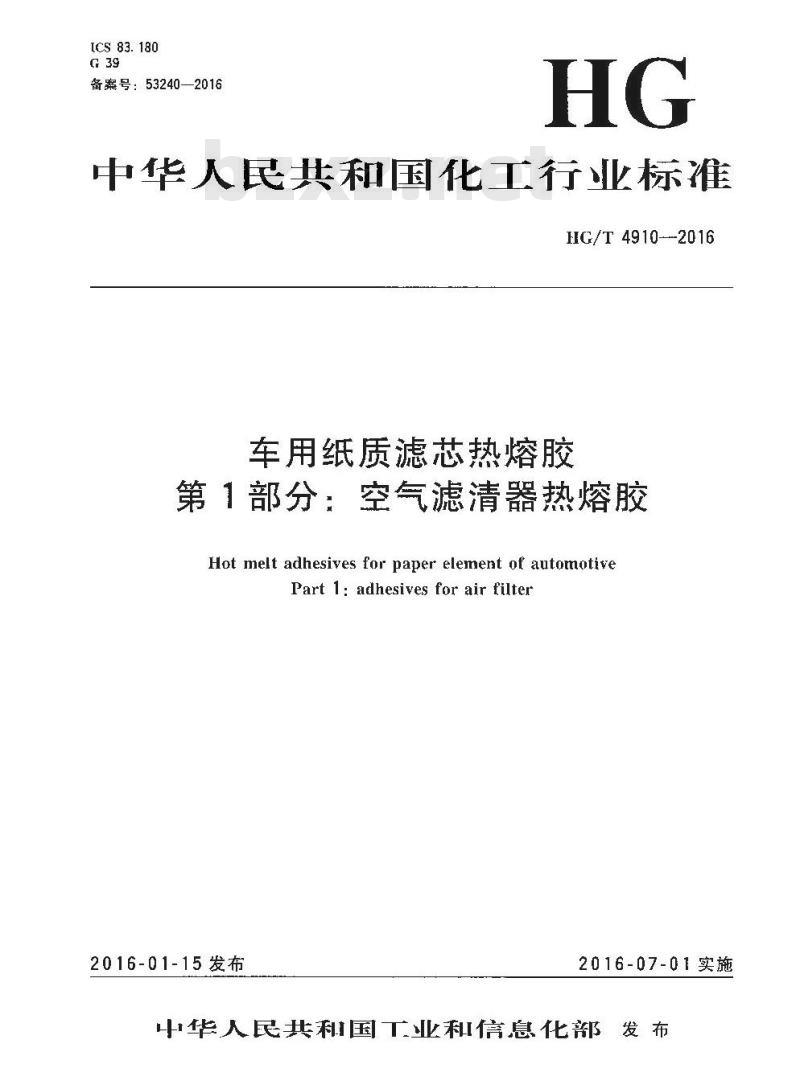

【HG化工标准】 车用纸质滤芯热熔胶 第1部分:空气滤清器热熔胶

HG/T 4910—2016 车用纸质滤芯热熔胶 第1部分：空气滤清器热熔胶 Hot melt adhesives for paper element of automotive Part 1: adhesives for air filter 发布日期：2016-01-15 实施日期：2016-07-01 前言 车用纸质滤芯热熔胶分为两个部分：第1部分：空气滤清器热熔胶；第2部分：燃油滤清器热熔胶。 本部分为《车用纸质滤芯热熔胶》的第1部分。本部分按GB/T 1.1给出的规则起草。本部分由中国石油和化学工业联合会提出。本部分全国胶粘剂标准化技术委员会（SAC/TC185）归口。 本部分起草单位：上海轻工业研究所有限公司、苏州德澳精细化工有限公司、上海橡胶制品研究所、汉高股份有限公司、海理化工新材料有限公司。 本部分主要起草人：孙静、林丽芬、蒋伟、谢飞期、未浑、翁国建、臣固芳、孙龙娣。 1 范围 本部分规定了车用空气滤清器纸质滤芯热熔胶的术语和定义、技术要求、试验方法、检验规则以及包装、标志、运输和贮存。 本部分适用于车用空气滤清器纸质滤芯粘接的乙烯-乙酸乙烯酯共聚物（EVA）类热熔胶、聚烯烃（PO）类热熔胶、共聚酰胺（PA）类热熔胶以及共聚酯（PES）类热熔胶。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，其注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 5288 化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 2791 胶粘剂剥离实验方法 GB/T 2943 胶粘剂术语 GB/T 6678 化工产品采样总则 GB/T 6679 固体化工品采样通则 GB/T 15332 热熔胶粘剂软化点的测定 环球法 HG/T 3660 热熔胶粘剂熔融粘度的测定 HG/T 3716 热熔胶粘剂开放时间的测定 QC/T 794 内燃机工业滤纸 ASTM D4498 2007 热熔胶粘剂热剪切破坏温度的试验方法 (Standard Test Method for Heat Failure Temperature in Shear of Hot Melt Adhesives) 3 术语和定义 GB/T 2943界定的术语和定义适用于本文件。 4 分类 4.1 根据空气滤清器的使用滤纸种类，空气滤清器热熔胶分为非固化型滤纸滤芯用热熔胶和固化型滤纸滤芯用热熔胶。 4.2 根据空气滤清器滤纸滤芯使用的热熔胶种类，车用纸滤芯热熔胶分为乙烯-乙酸乙烯酯共聚物（EVA）类、聚烯烃（PO）类、共聚酰胺（PA）类和共聚酯（PES）类。 5 技术要求 车用空气滤清器的车用纸质滤芯热熔胶应符合表1的要求。 表1 技术要求 【非固化型滤纸滤芯用热熔胶】 1. EVA类：外观白色至黄色，形态固体；环球软化点100-120℃；熔融黏度500-10000 mPa·s；开放时间5-60s；热剪切破坏温度75-100℃；拉伸强度≥3.0 MPa。 2. PO类：外观白色至黄色，形态固体；环球软化点120-160℃；熔融黏度1000-10000 mPa·s；开放时间5-60s；热剪切破坏温度100-150℃；拉伸强度≥1.0 MPa。 3. PA类：外观琥珀色，形态固体；环球软化点110-180℃；熔融黏度1000-10000 mPa·s；开放时间5-60s；热剪切破坏温度100-173℃；拉伸强度≥1.0 MPa。 【固化型滤纸滤芯用热熔胶】 1. PA类：外观琥珀色，形态固体；环球软化点180-210℃；熔融黏度2000-20000 mPa·s；开放时间5-60s；热剪切破坏温度175-195℃；拉伸强度≥10.0 MPa。 2. PES类：外观无色至黄色，形态固体；环球软化点186-210℃；熔融黏度2000-40000 mPa·s；开放时间5-60s；热剪切破坏温度175-195℃；拉伸强度≥15.0 MPa。 6 试验方法 6.1 外观 将试样置于40℃低温冰箱，24h后，在室温和非直射阳光条件下，目测检查试样是否脱胶或出现裂纹。 6.2 环球软化点 按GB/T 15332的规定进行。 6.3 熔融黏度 按HG/T 3660中B法的规定进行。 6.4 开放时间 按HG/T 3716的规定进行。测试应在环境温度为 23℃±2℃、相对湿度50%±5%的环境中进行。每种类型热熔胶的熔融温度不同，非固化型滤纸滤芯用热熔胶的EVA类为189℃±2℃，PO类为200℃±2℃。
