【化工行业标准(HG)】 耐酸酚醛塑料制化工设备零部件 凸缘式底筒

适用范围
中华人民共和国化工行业标准
耐酸酚醛塑料制化工设备零部件凸缘式底筒
HG/T2129.3--91
本标准适用于许用温度为-30℃~130℃，许用压力按下表规定的耐酸酚醛塑料制塔及容器等设备的凸缘式底筒。
引用标准
HG/T2128耐酸酚醛塑料制化工设备、管子及管件技术条件3型式、基本尺寸wwW.bzxz.Net

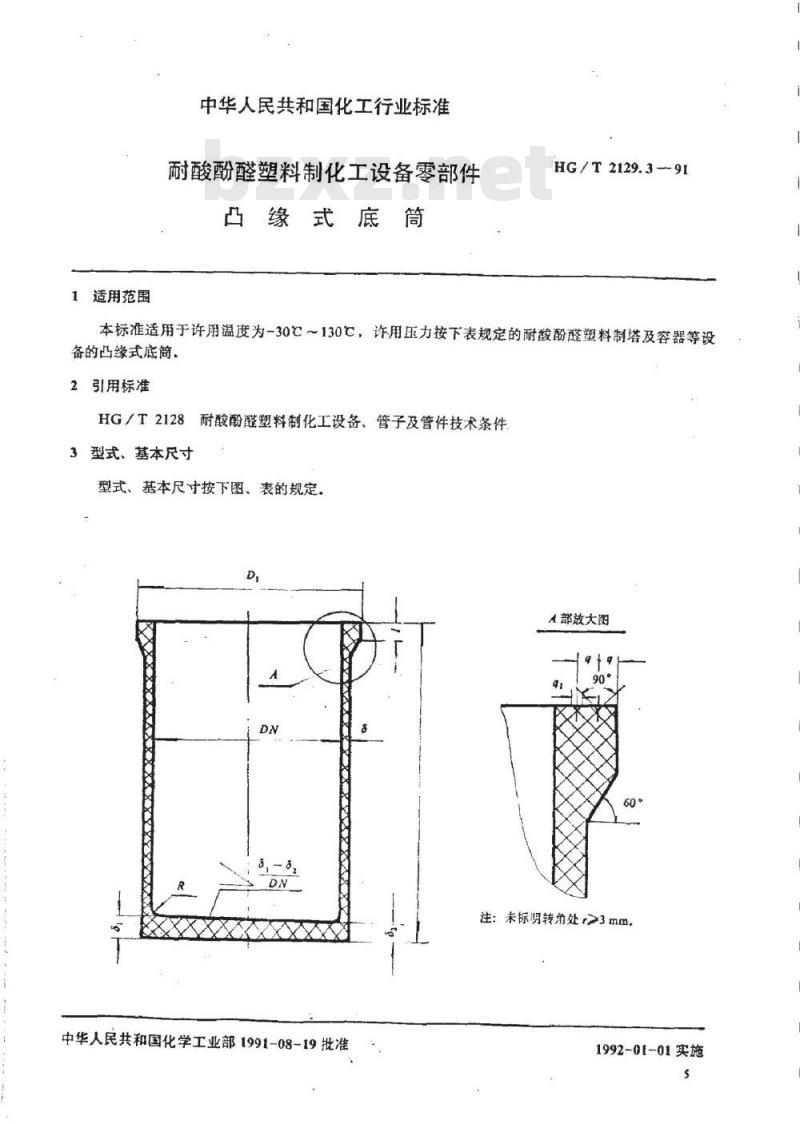

型式、基本尺寸按下图、表的规定。A部激大图
注：未标明转角处r>3mm，
中华人民共和国化学工业部1991-08-19批准1992-01-01实施

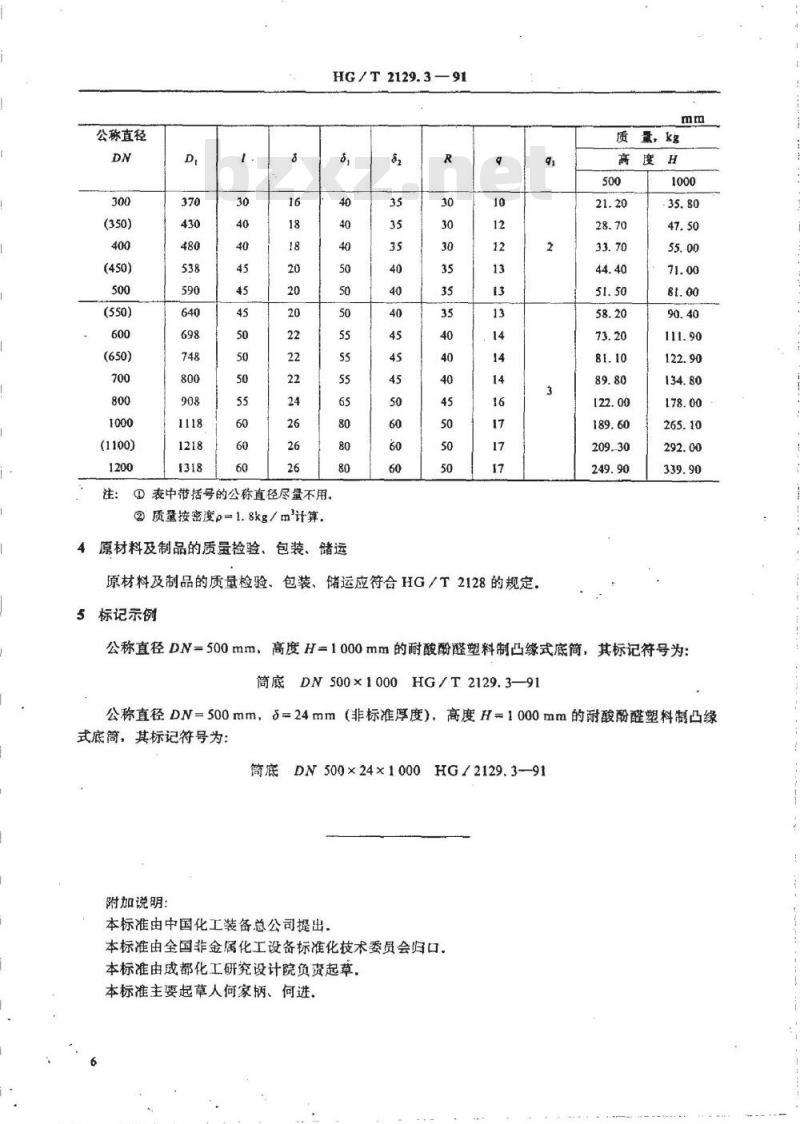

公称直径
(1100)
①表中带括号的公称直径尽量不用。②质量按密度p=1.8kg/m计算
HG/T2129.3
原材料及制品的质量检验、包装、储运82
原材料及制品的质量检验、包装、储运应符合HG／T2128的规定.5标记示例
质量，kg
高度H
公称直径DN=500mm，高度H=1000mm的耐酸酚醛塑料制凸缘式底筒，其标记符号为：筒底DN500×1000HG/T2129.3—91公称直径DN=500mm，=24mm（非标准厚度），高度H=1000mm的耐酸酚醛塑料制凸缘式底简，其标记符号为：
筒底DN500×24×1000HG/2129.3-91附加说明：
本标准由中国化工装备总公司提出，本标准由全国非金属化工设备标准化技术委员会归口，本标准由成都化工研究设计院负责起草，本标准主要起草人何家柄、何进。
