【化工行业标准(HG)】 耐酸酚醛塑料制化工设备零部件 人孔

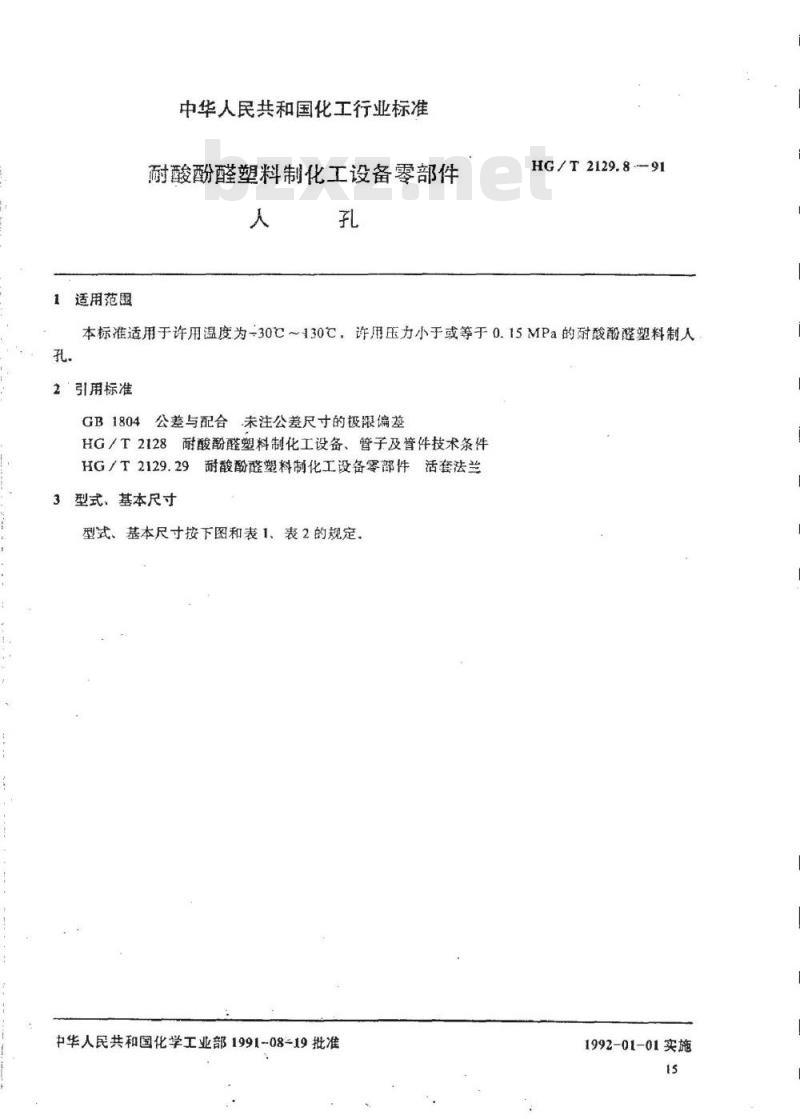

适用范围
中华人民共和国化工行业标准
耐酸酚醛塑料制化工设备零部件人
HG/T2129.891
本标准适用于许用温度为-30℃~130℃，许用压力小于或等于0.15MPa的耐酸酚醛塑料制人孔。
2引用标准
GB1804公差与配合未注公差尺寸的极限偏差HG/T2128耐酸酚醛塑料制化工设备、管子及管件技术条件HG/T2129.29耐酸酚醛塑料制化工设备零部件活套法兰3
型式、基本尺寸

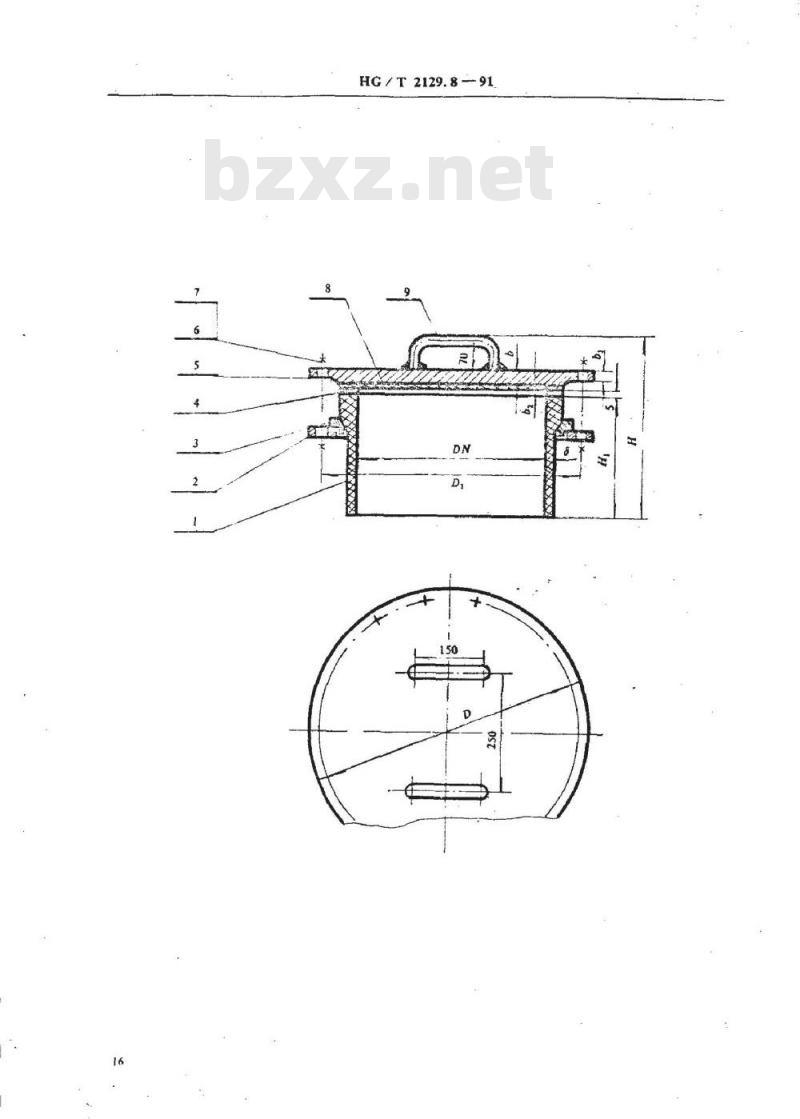

型式、基本尺寸按下图和表1、表2的规定。中华人民共和国化学工业部1991-08-19批准1992-01-01实施
HG / T 2129.8 91
公称直径DN
活套环
对开环
人孔盖
HG/T2129.8—91

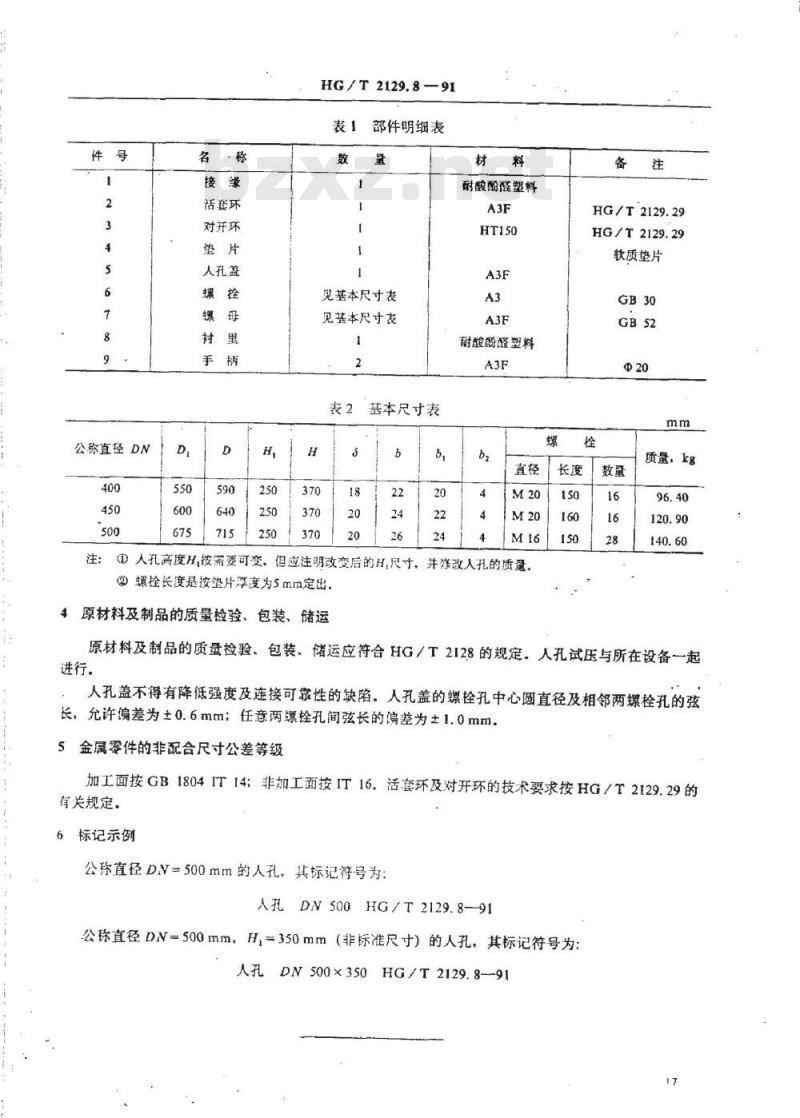

部件明细表
见基本尺寸表
见基本尺寸表
基本尺寸表
耐酸酚醛塑料免费标准下载网bzxz
耐酸酚醛塑料
HG/T2129.29
HG/T2129.29
软质垫片
①人孔高度H,按需要可变。但应注明改变后的H,尺寸，并渗改人孔的质量。②螺栓长度是按垫片淳度为5mm定出，4原材料及制品的质量检验、包装、储运150
质量，kg
原材料及制品的质量检验、包装、储运应符合HG/T2128的规定。人孔试压与所在设备一起进行。
人孔盖不得有降低强度及连接可靠性的缺陷。人孔盖的螺栓孔中心圆直径及相邻两螺栓孔的弦长，允许偏差为士0.6mm；任意两镖栓孔间弦长的偏差为±1.0mm。5金属零件的非配合尺寸公差等级加工面按GB1804IT14;非加工面按IT16.活套环及对开环的技术要求按HG/T2129.29的有关规定。
标记示例
公称直径DV=500mm的人孔，其标记符号为：人孔DV500HG/T2129.8-91
公称直径DN=500mm，H，=350mm（非标准尺寸）的人孔，其标记符号为：人孔DN500×350HG/T2129.8--9118

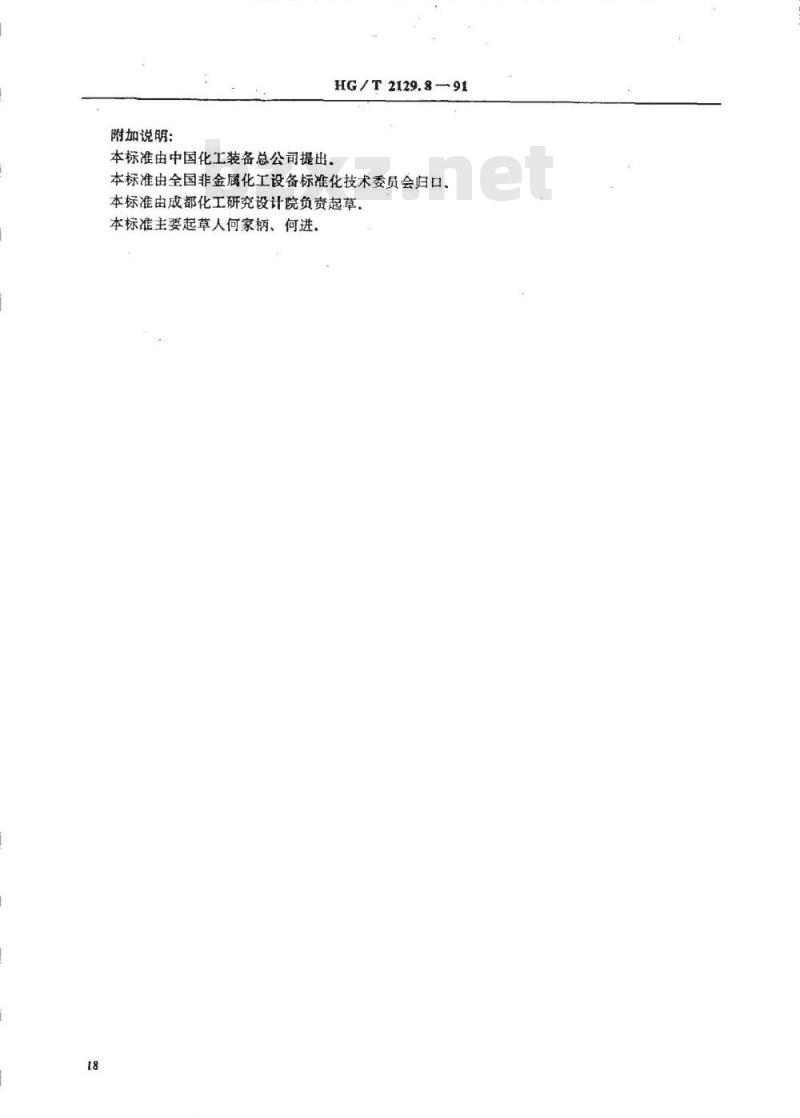

附加说明：
HG/T2129.8—91
本标准由中国化工装备总公司提出本标准由全国非金属化工设备标准化技术委员会归口。本标准由成都化工研究设计院负责起草，本标准主要起草人何家柄、何进，
