【化工行业标准(HG)】 框式搅拌器技术条件

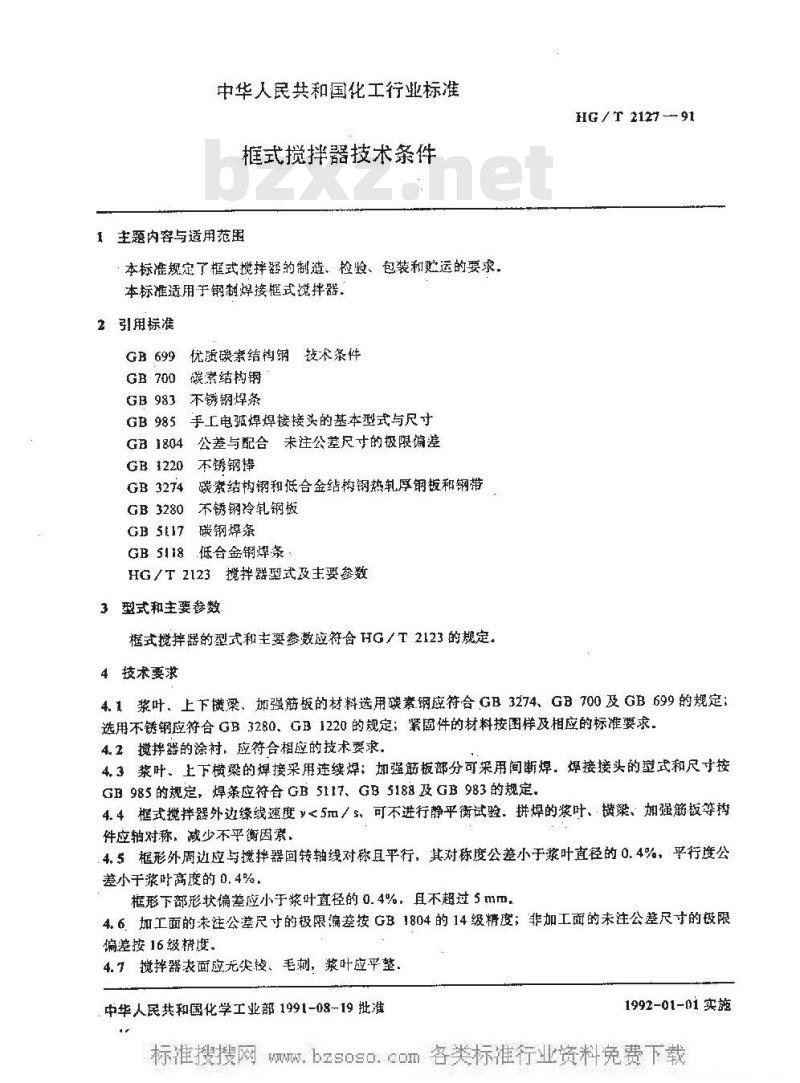

中华人民共和国化工行业标准
框式搅拌器技术条件wwW.bzxz.Net
1 主题内容与适用范围
本标准规定了式搅拌器的制造、检验、包装和贮运的要求，本标准适用于钢制焊接框式缆拌器.2引用标准
优质碳索结构技术条件
GB 700
GB 985
GB 1804
GB 1220
GB 3274
碳素结构钢
不锈钢焊条
手工电孤焊焊接接头的基本型式与尺寸公差与配合未注公差尺寸的极限偏差不锈钢摔
碳素结构钢和低合金结构钢热轧厚钢板和钢带GB 3280
不锈钢冷轧钢板
GB5117碳钢焊条
GB5118低台金钢焊条
HG/T2123搅拌器型式及主要参数3型式和主要参数
框式搅拌器的型式和主要参数应符合HG/T2123的规定4技术要求
HG / T 2127 -- 91
4.1浆叶、上下横梁、加强筋板的材料选用碳紊钢应符合GB3274、GB700及GB699的规定；选用不锈钢应符合GB3280，GB1220的规定；紧围件的材料按图样及相应的标准要求.4.2搅拌器的涂衬，应符合相应的技术要求。4.3浆叶上下横梁的焊接采用连续焊：加强筋板部分可采用间断焊。焊接接头的型式和尺寸按GB985的规定，焊条应符合GB5117、GB5188及GB983的规定4.4框式搅拌器外边缘线速度><5/s、可不进行静平衡试验。拼焊的浆叶、横梁、加强筋板等构件应轴对称，减少不平衡因索。.4.5框形外周边应与搅拌器回转轴线对称且平行，其对称度公差小于浆叶直径的0.4%，乎行度公差小于浆叶高度的0.4%，
框形下部形状偏差应小于浆叶直径的0.4%，且不超过5mm，4.6.加工面的未注公差尺寸的极限偏差按GB1804的14级精度；非加工面的未注公差尺寸的极限偏差按16级精度,
4.1揽拌器表面应无尖校、毛刺，浆叶应平整中华人民共和国化学工业部1991-08-19批1992-01-01 实施

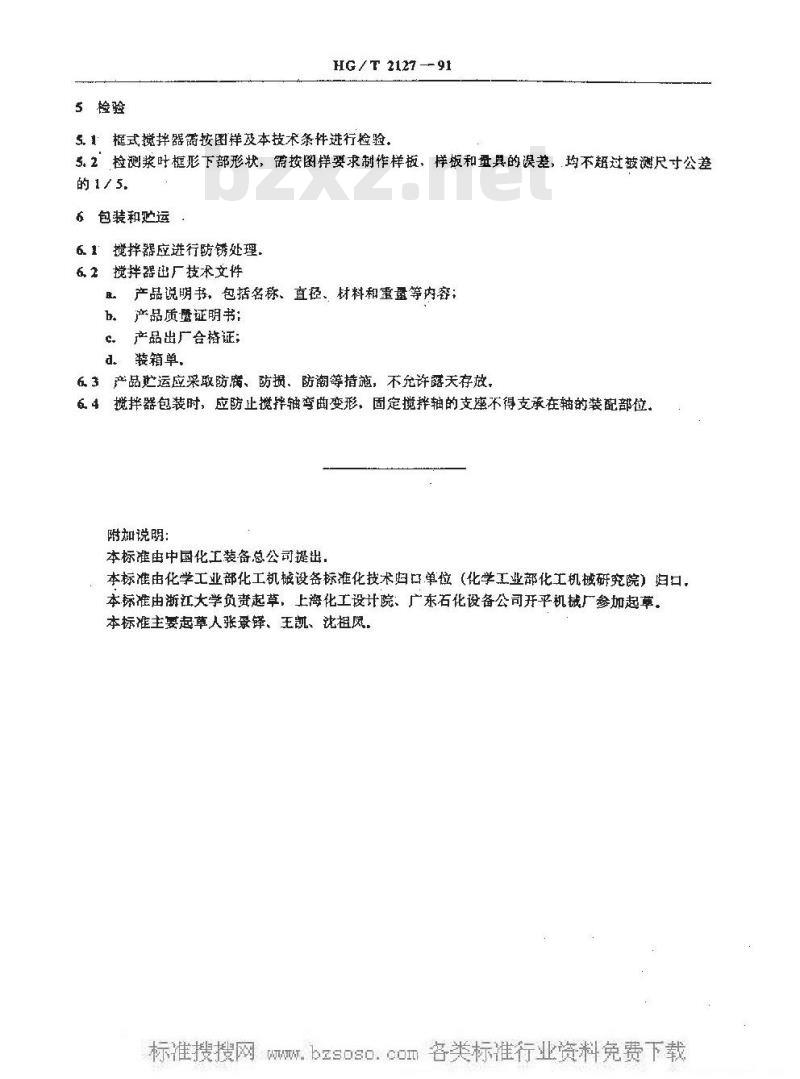

5检验
HG/T 2127 --91
S.1框式搅拌器需按图样及本技术条件进行检验。3.2检測浆叶框形下部形状，箭按图样要求制作样板，样板和量具的误差，均不超过鼓测尺寸公差的1/5.
苏包装和购运
6.1搅拌器应进行防锈处理.
6.2搅拌器出厂技术文件
产品说明书，包括名称、直径、材料和重量等内窃：产品质暨证明书：
c．产品出厂合格证；
d。装箱单，
6.3产品建运应采取防腐、防损、防潮等措施，不允许蘑天存放64揽拌器包装时，应防止搅拌轴弯曲变形，固定搅拌轴的支座不得支承在轴的装配部位。附加说明：
本标准由中国化工装备总公司提出，本标准由化学工业部化工机械设备标准化技术归口单位（化学工业部化工机械研究院）归口，本标准由浙江大学负责起草，上海化工设计院：广东石化设备公司开平机械厂参加起草，本标准主娶起草人张景铎、王凯、沈祖岚，w.bsoso.com
